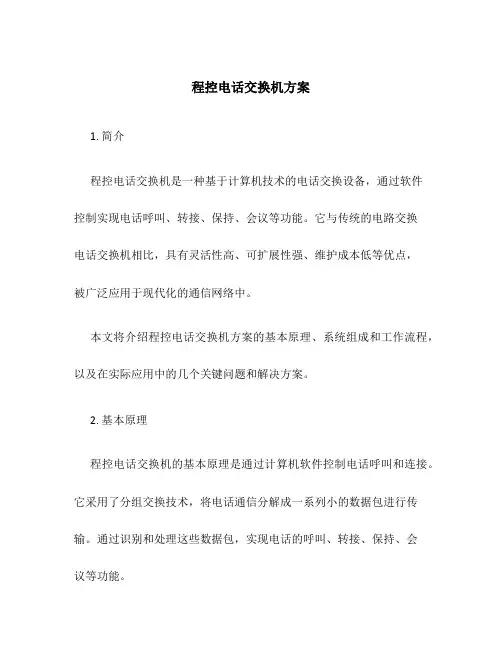

程控电话交换机方案1. 简介程控电话交换机是一种基于计算机技术的电话交换设备，通过软件控制实现电话呼叫、转接、保持、会议等功能。
它与传统的电路交换电话交换机相比，具有灵活性高、可扩展性强、维护成本低等优点，被广泛应用于现代化的通信网络中。
本文将介绍程控电话交换机方案的基本原理、系统组成和工作流程，以及在实际应用中的几个关键问题和解决方案。
2. 基本原理程控电话交换机的基本原理是通过计算机软件控制电话呼叫和连接。
它采用了分组交换技术，将电话通信分解成一系列小的数据包进行传输。
通过识别和处理这些数据包，实现电话的呼叫、转接、保持、会议等功能。
3. 系统组成程控电话交换机的系统组成主要包括以下几个部分：3.1 控制器控制器是程控电话交换机的核心部件，负责管理和控制整个交换机的运行。
它包括一个或多个控制板，每个控制板上安装有处理器、存储器和输入输出接口等组件。
控制器通过运行预先定义的软件程序，实现对电话呼叫和连接的控制。
3.2 交换矩阵交换矩阵是程控电话交换机的关键组件，用于实现电话呼叫的传输和交换。
它包括一组输入接口和一组输出接口，通过内部的交叉开关矩阵，将电话呼叫从输入接口路由到相应的输出接口。
交换矩阵的大小和结构取决于系统的规模和容量要求。
3.3 用户终端用户终端是连接到程控电话交换机的电话设备，包括普通电话机、IP电话、软电话等。
用户通过终端设备与交换机进行通信，实现电话的呼叫、接听和其他功能。
3.4 信令系统信令系统是程控电话交换机用于实现电话信号的传输和处理的关键组件。
它采用特定的信令协议，与用户终端和其他交换机进行通信，传递呼叫控制信息和用户状态信息。
常见的信令协议有SS7、SIP等。
4. 工作流程程控电话交换机的工作流程主要包括以下几个步骤：4.1 呼叫建立当用户拨号发起呼叫时，电话交换机首先接收到用户的呼叫请求。
交换机通过信令系统解析呼叫请求，并根据呼叫目的地的信息确定需要路由到哪个输出接口。
程控电话交换机系统方案
程控电话交换机系统方案概述程控电话交换机是一种基于计算机技术的电话交换机系统，它通过利用计算机硬件和软件来实现电话通信的交换和控制。
本文将介绍程控电话交换机系统的基本原理、功能特点和实施方案。
基本原理程控电话交换机系统基于计算机技术，通过计算机硬件和软件协同工作来实现电话通信的交换和控制。
其基本原理如下：1.交换原理：程控电话交换机采用电路交换技术，通过建立逻辑连接，将来电进行交换和转接。
2.信号处理：程控电话交换机对来自电话线路的模拟信号进行采样、编码和解码处理，将其转换为数字信号进行处理和传输。
3.控制逻辑：程控电话交换机系统通过软件控制，根据用户输入的指令来完成不同的功能，如呼叫转移、会议呼叫等。
4.存储和处理：程控电话交换机通过计算机硬件提供的存储和处理能力，实现对呼叫记录、用户资料等信息的存储和处理。
功能特点程控电话交换机系统具有以下功能特点：1.灵活性：程控电话交换机系统可以根据需要进行扩展和升级，以满足不同规模和需求的通信网络。
2.智能化：程控电话交换机系统具备一定的智能化能力，如自动呼叫分配、来电显示等功能，提高了通信的效率和用户体验。
3.高效性：程控电话交换机系统采用先进的算法和优化设计，实现快速的呼叫建立和连接，提高了通信的效率。
4.可靠性：程控电话交换机系统具备较高的可靠性，通过冗余设计和备份措施，确保通信系统的可用性和稳定性。
系统实施方案实施程控电话交换机系统需要考虑以下几个方面：1.硬件设备：选择合适的计算机硬件设备，包括计算机服务器、电话线路接口卡等。
2.软件平台：选择合适的操作系统和通信软件平台，如Linux 操作系统和Asterisk通信软件。
3.网络配置：配置计算机网络和电话线路连接，确保通信的稳定和安全。
4.用户管理：建立用户管理系统，包括用户认证、权限管理等，保证通信系统的安全和可控性。
5.功能配置：根据需求配置各项功能，包括呼叫转移、会议呼叫、语音邮件等。
数字程控电话交换
概述
697Hz
770Hz
852Hz
941Hz
1209Hz
1336Hz
1477Hz
1633Hz
高频
低频
1
2
4
5
7
*
8
0
3
6
9
A
B
C
D
#
按键式拨号盘(双音频(DTMF)):
电话交换技术的发展经历了三个阶段：
人工交换阶段: 磁石式电话交换机; 共电式电话交换机;
机电式自动交换阶段: 步进制交换机(直接控制方式); 纵横制交换机(间接控制方式); 3.1.2 电话交换技术的发展
07
数字程控交换机系统结构
3.3 接口设备
V类和Z类:用户侧接口; A类、B类和C类:交换机与其它交换机的接口，是网络侧接口; 数字接口:用户侧的V类接口和网络侧的A类、B类接口; 模拟接口:用户侧的Z类接口和网络侧的C类接口; 网管接口:Q3接口.
3.3.1 数字程控交换机的接口类型
接口设备
3.3.1 数字程控交换机的接口类型
接口设备
3.3.2 用户电路 是程控交换机通过用户线与用户终端相连的接口电路，由于用户线和用户终端有数字和模拟之分，因而用户电路也有两种： 模拟用户电路:程控交换机通过模拟用户线与模拟终端设备相连的接口电路. 数字用户电路:程控交换机（ISDN交换机）通过数字用户线与数字终端设备相连的接口电路.
接口设备
模拟用户电路的功能框图
B馈电 O过压保护 R振铃控制 S监视 C编译码和滤波 H混合电路 T测试
3.3.2 用户电路
接口设备
1、馈电: 在电话通信中，交换机通过用户线向用户终端提供通信的电源，这种馈电功能是由交换机的用户电路完成的。

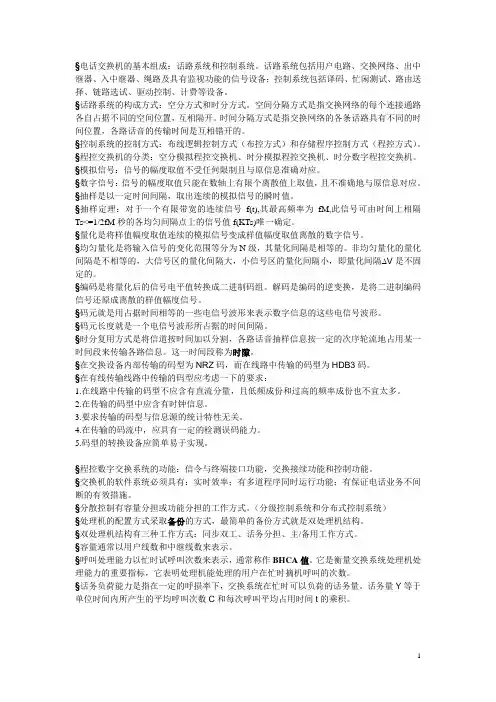

程控数字交换技术原理
§电话交换机的基本组成：话路系统和控制系统。
话路系统包括用户电路、交换网络、出中继器、入中继器、绳路及具有监视功能的信号设备；控制系统包括译码、忙闲测试、路由送择、链路选试、驱动控制、计费等设备。
§话路系统的构成方式：空分方式和时分方式。
空间分隔方式是指交换网络的每个连接通路各自占据不同的空间位置，互相隔开。
时间分隔方式是指交换网络的各条话路具有不同的时间位置，各路话音的传输时间是互相错开的。
§控制系统的控制方式：布线逻辑控制方式（布控方式）和存储程序控制方式（程控方式）。
§程控交换机的分类：空分模拟程控交换机、时分模拟程控交换机、时分数字程控交换机。
§模拟信号：信号的幅度取值不受任何限制且与原信息准确对应。
§数字信号：信号的幅度取值只能在数轴上有限个离散值上取值，且不准确地与原信息对应。
§抽样是以一定时间间隔，取出连续的模拟信号的瞬时值。
§抽样定理：对于一个有限带宽的连续信号f(t),其最高频率为fM,此信号可由时间上相隔Ts<=1/2fM秒的各均匀间隔点上的信号值f(KTs)唯一确定。
§量化是将样值幅度取值连续的模拟信号变成样值幅度取值离散的数字信号。
§均匀量化是将输入信号的变化范围等分为N级，其量化间隔是相等的。
非均匀量化的量化间隔是不相等的，大信号区的量化间隔大，小信号区的量化间隔小，即量化间隔∆V是不固定的。
§编码是将量化后的信号电平值转换成二进制码组。
解码是编码的逆变换，是将二进制编码信号还原成离散的样值幅度信号。
§码元就是用占据时间相等的一些电信号波形来表示数字信息的这些电信号波形。
§码元长度就是一个电信号波形所占据的时间间隔。
§时分复用方式是将信道按时间加以分割，各路话音抽样信息按一定的次序轮流地占用某一时间段来传输各路信息。
这一时间段称为时隙。
程控电话交换机的构成和原理
程控电话交换机的构成和原理什么时程控电话交换机？程控电话交换机是指利⽤电⼦计算机来控制的电话交换机。
下⾯我们通过了解程控电话交换机的构成和⼯作原理来更清楚地认识它。
程控电话交换机系统由硬件和软件两部分组成，它的硬件结构可分为话路系统和中央控制系统两个部分，⽽整个程控电话交换机系统的控制软件都是存放在控制系统的存储器中。
我们先来看⼀下程控电话交换机的话路系统。
话路系统包括交换⽹络和外围电路，交换⽹络为话⾳数据信号提供接续通路的交换⽹络由综合应⽤T接线器和S接线器的模块构成，外围电路包括⽤户电路、中继器、扫描器、⽹络驱动器和话路设备接⼝等单元。
⽤户电路是交换⽹络和⽤户线间的接⼝电路，具有通常简称为BORSCHT 功能的七种功能。
BORSCHT是七种功能名称的第⼀个英⽂字母的集合，即馈电(B)、过压保护(O)、振铃(R)、监视(S)、单路编译码器(C)、混合电路(H)、测试(T)。
⽤户电路⼀⽅⾯实现话⾳模拟信号和数字信号的变换，另⼀⽅⾯把⽤户线上的其它信号，如铃流等，和交换⽹络隔离开来，以保护交换⽹络。
⽤户电路可⽤专⽤集成电路实现。
中继器是交换⽹络和中继线间的接⼝电路。
所谓中继线是该系统与其他系统或远距离传输设备的连接线。
中继器有出局中继和⼊局中继之分。
中继器除具有⽤户电路的功能外，还具有指定信号形式和中继线⼯作⽅向以及为计费提供反极信号等功能。
扫描器是⽤来收集⽤户信息的。
⽤户状态(包括中继线状态)的变化通过扫描器可送到控制部分。
⽹络驱动器在中央处理系统的控制下，驱动交换⽹络建⽴或释放通路。
话路设备接⼝，⼜称信号接收分配器，统⼀协调信号的接收、传送和分配。
接下来我们来了解中央控制系统。
所谓中央控制系统，它是由中央处理机(CPU)、存储器(内存储器)和输⼊输出系统三部份组成，其主要功能包括呼叫处理和交换机管理、监测与维护两个⽅⾯。
中央处理机(CPU)可以是⼀般数字计算机的中央处理器芯⽚，也可以是交换系统专⽤芯⽚。
程控电话交换机基础
程控电话交换机基础程控电话交换机（英文全称：stored program control telephone switching system，简称：PBX）是计算机按预先编制的程序控制接续的自动电话交换机，全称存储程序控制电话交换机。
程控电话交换机由硬件和软件组成，硬件包括话路部分、控制部分和输入输出部分；软件包括程序部分和数据部分。
硬件组成硬件包括话路部分、控制部分和输入输出部分。
1、话路部分用于收发电话信号、监视电路状态和完成电路连接，主要包括用户电路、中继电路、交换网络、服务电路（包含收号器、发号器、振铃器、回铃音器、连接器等）、扫描器和驱动器等部件。
2、控制部分用于运行各种程序、处理数据和发出驱动命令，主要包括处理机和主存储器。
3、输入输出部分用于提供维护和管理所需的人机通信接口，主要包括外存储器、键盘、显示器、打印机等部件。
软件组成软件包括程序部分和数据部分。
1、程序部分包括操作系统程序和应用程序。
前者用于任务调度、输入输出控制、障碍检测和恢复处理、障碍诊断、命令执行控制等；后者用于实施各种电话交换事件与状态处理、硬件资源管理、用户服务类别管理、话务量统计、服务观察、软件维护和自动测试等。
2、数据部分包括系统数据、交换框架数据、局数据、路由数据和用户数据。
主要用于表征交换系统特点、本电话站及周围环境特点、各用户的服务类别等。
主要组网图程控电话系统方案图一程控电话交换机方案简要说明：本电话交换机方案图为一般小型办公企业最简单配套方案,也是最不规范的，电话线与交换机之间采用硬接线。
主要应用小型办公节约经费！程控电话交换机方案系统组成1、机房设备——由主机组成。
（安装所有的分机线及接入交换机的外线汇总在主机设备这里）2、综合布线系统——由电话线或网线等组成。
3、终端设备——电话机程控电话系统方案图二程控电话交换机方案简要说明：本程控电话方案图为一般小型办公经济配套方案,主要应用办公写字间或开间等程控电话交换机方案系统组成1、机房设备—由主机、电缆分线盒、后备电池 (选配)及地线工程（选配或不要）等组成。
程控交换机原理及电话交换机原理图
程控交换机原理一种特殊用途的用户交换机。
它有若干电话机共用外线，适用于机关、团体、中小企业等单位，也可以用于住宅和秘书电话。
集团电话交换机不需要专职的话务员和维护人员，每部都可以通过指示灯了解整个系统的工作情况。
当外线呼入时，可由任意一部话机应答，并可以转给所需的被叫。
任何一部话机要呼外线时，只要按下代表空闲外线的相应键，即可拨号呼叫外线。
有的集团电话还具有会议电话、缩位拨号、热线服务、群呼、广播、遇忙回呼、呼叫转移、呼出限制、呼叫等待、内线保密、外线保密、停电自动转移等各种功能。
程控电话交换机系统概述程控数字交换机（PABX）实质上是一部由计算机软件控制的数字通信交换机，按用途可分为市话、长话和用户交换机。
交换机在硬件上采用全模块化结构，提供高集成度、高可靠性、高功能、低成本的硬件的产品。
软件上采用高级语言，具有多种为数据交换和连接而设计的系统软件，功能强大。
系统功能提供IP电话服务功能具体包括IP加发、IP权限、IP计费和IP组网IP加发功能：用户根据实际使用情况，系统可实现自动加发出局号和运营运商接入号。
IP 权限：系统设置有IP国际1、国际2、国内1、国内2四个IP权限。
IP计费：系统提供灵活的IP计费功能，根据当前的IP资费标准和计费方式，可灵活设置IP电话费率、折价方式、是否收市话费及何种类别的市话费。
IP组网：利用IP电话实现网程控电话交换机系统特点白天服务、晚上服务功能提供日服/夜服功能，利用该功能可实现白天由话务员转接，夜里可直接拨分机号。
免拍叉转接利用该功能可实现外线直接被叫分机号码，使操作更方便。
具有Caller Id 主叫显示功能在被叫话机上显示主叫号码（包括外线和分机号码），可设置全部或部分分机来电显示功能。
随着业务量日益增加，很多业务员与顾客的沟通方式也是采用较为现代化的“电话销售模式”，但您公司在发展的同时是否存在以下问题：一、部门多、电话少，使您的工作效率大大降低外线共用和系统扩容让每人都有外线用，工作效率倍增。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
什么时程控电话交换机？程控电话交换机是指利用电子计算机来控制的电话交换机。
下面我们通过了解程控电话交换机的构成和工作原理来更清楚地认识它。
程控电话交换机系统由硬件和软件两部分组成，它的硬件结构可分为话路系统和中央控制系统两个部分，而整个程控电话交换机系统的控制软件都是存放在控制系统的存储器中。
我们先来看一下程控电话交换机的话路系统。
话路系统包括交换网络和外围电路，交换网络为话音数据信号提供接续通路的交换网络由综合应用T接线器和S接线器的模块构成，外围电路包括用户电路、中继器、扫描器、网络驱动器和话路设备接口等单元。
用户电路是交换网络和用户线间的接口电路，具有通常简称为BORSCHT 功能的七种功能。
BORSCHT是七种功能名称的第一个英文字母的集合，即馈电(B)、过压保护(O)、振铃(R)、监视(S)、单路编译码器(C)、混合电路(H)、测试(T)。
用户电路一方面实现话音模拟信号和数字信号的变换，另一方面把用户线上的其它信号，如铃流等，和交换网络隔离开来，以保护交换网络。
用户电路可用专用集成电路实现。
中继器是交换网络和中继线间的接口电路。
所谓中继线是该系统与其他系统或远距离传输设备的连接线。
中继器有出局中继和入局中继之分。
中继器除具有用户电路的功能外，还具有指定信号形式和中继线工作方向以及为计费提供反极信号等功能。
扫描器是用来收集用户信息的。
用户状态(包括中继线状态)的变化通过扫描器可送到控制部分。
网络驱动器在中央处理系统的控制下，驱动交换网络建立或释放通路。
话路设备接口，又称信号接收分配器，统一协调信号的接收、传送和分配。
接下来我们来了解中央控制系统。
所谓中央控制系统，它是由中央处理机(CPU)、存储器(内存储器)和输入输出系统三部份组成，其主要功能包括呼叫处理和交换机管理、监测与维护两个方面。
中央处理机(CPU)可以是一般数字计算机的中央处理器芯片，也可以是交换系统专用芯片。
中央处理机有单机集中控制和多机分散控制两种配置方式。
为提高安全性和可靠性，无论单机集中控制还是多机分散控制均有备用设备。
单机集中控制系统因有主、备两套中央处理机，常称之为双机系统。
内存储器存储交换系统正执行的程序和执行数据。
外存储器存储常用运行程序，机器运行时调入内存储器。
输入输出系统包括键盘和打印机，可根据指令或定时打印出系统数据。
最后是程控交换机的软件组成。
程控交换机中的程序软件是一个庞大的系统，可分为联机程序和脱机程序。
其中，联机程序又称为在线程序，是用于交换接续
和维护管理工作的程序。
脱机程序不是正常电话交换工作所需程序，而是用于交换局开通测试或软件中心服务工作的程序。
其中软件中心使用的程序叫支援程序，例如汇编、编辑，连接编译等程序。
就容量而言，脱机程序比联机程序要大得多。
