一、准备工作
1.确认校验设备准确性和可靠性
2.准备校验所需工具和标准器
3.确认被测压力范围和精度等级
二、准备被测压力点
1.确定被测点位置
2.清洁被测点表面
3.确保被测点通畅无堵塞
三、连接校验设备
1.将校验仪表连接至被测压力变送器
2.确保连接处密封良好
3.开启校验仪表电源
四、调零校准
1.对压力变送器进行零点校准
2.调节零点偏差至标准值
3.确认零点校准完成
五、进行量程校准
1.施加标准压力至压力变送器
2.对压力变送器进行量程校准
3.调节输出信号至标准值范围内
六、进行稳定性测试
1.施加稳定压力，并持续一定时间
2.观察压力变送器输出信号稳定性
3.确认稳定性达标
七、记录数据
1.记录校验前后的零点和量程数据
2.记录校验过程中的各项参数
3.生成校验报告并存档。
【技术】压力变送器的检定过程
【技术】压力变送器的检定过程
压力变送器的检定过程主要包括以下几个部分。
第一，检查仪器的准确性，并对其进行调零。
找准零点，否则，后续测量过程会存在误差，对测量精度有一定的影响。
调零过程如下：首先对H和L两个气仓充入大气，然后观察电流表的示数，如果示数为4毫安，则零点位置无误，否则，需要手动调节调零按钮，直至示数为4毫安。
第二，需要调整量程。
具体过程为使用压力源对其进行缓慢加压至最大值，此时，电流表的示数应为20毫安，否则，需要将量程调至20毫安后在进行第一步的调零工作，之后再调整量程，直到加压至最大值时电流表示数显示为20毫安。
注意在进行加压的过程中一定要控制加压速度，如果加压速度过大，会导致电流表示数读数不稳定，产生一定的误差。
第三，要将量程进行等分。
将相应的压力充入H仓中，会得到相应的输出量，进行多次反复试验，得出它们之间的基本误差以及变差，如果误差较大则需要重新进行调整试验，直到满足要求为止。
在检定前需要对变送器以及相关仪器进行保温，使其达到热平衡。
对引压管以及信号线进行通电预热，压力变送器的取压平面需要与标准器的取压平面相同。
缓慢充压，到最大值后关闭压力源，密封至少15分钟，此间需要确保压力仓中气体没有泄漏，确保气密性。
压力变送器在计量过程中必须严格按照国家标准显示误差和国家制定的静压影响相
关标准。

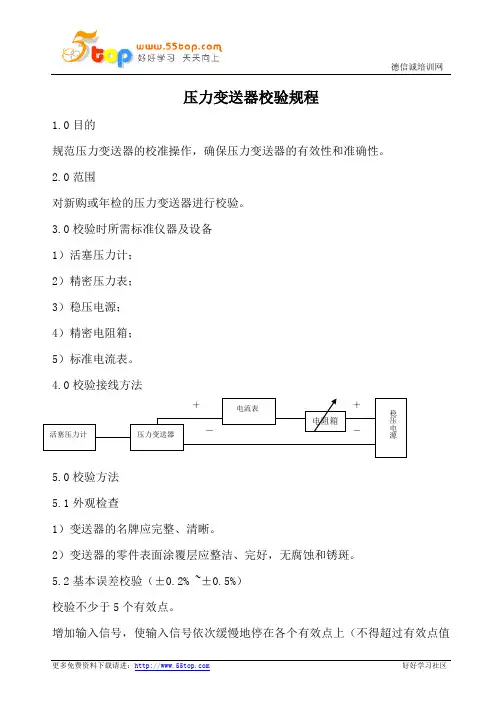

压力变送器校验规程
压力变送器校验规程1.0目的规范压力变送器的校准操作，确保压力变送器的有效性和准确性。
2.0范围对新购或年检的压力变送器进行校验。
3.0校验时所需标准仪器及设备 1）活塞压力计； 2）精密压力表； 3）稳压电源； 4）精密电阻箱； 5）标准电流表。
4.0校验接线方法＋ ＋－ －5.0校验方法 5.1外观检查1）变送器的名牌应完整、清晰。
2）变送器的零件表面涂覆层应整洁、完好，无腐蚀和锈斑。
5.2基本误差校验（±0.2% ~±0.5%） 校验不少于5个有效点。
增加输入信号，使输入信号依次缓慢地停在各个有效点上（不得超过有效点值活塞压力计压力变送器电流表 稳压电源电阻箱再返回），读取标准表的数值并记录被检表的数值。
然后，减小输入信号，用同样的方法对仪表进行反向校验。
若误差超过允许值，则调整零点、量程、线性电位器，直到满足精度要求为止。
在校验过程中不允许调零点和量程，不允许轻敲或推动变送器。
5.3回程误差校验（0.2% ~0.5%）回程误差校验与示值基本误差校验同时进行。
即正向与反向校验时，同一被校分度线上的示值之差，取其中最大值，如误差超过允许值，应重新进行基本误差校验，直到满足精度要求为止。
5.4校验结果的处理经校验合格的压力变送器填写仪表校验记录，做合格标识方可投入使用，不合格的压力变送器填写仪表维修记录并详细记录不合格项目，经维修仍达不到标准要求的填写仪表报废申请表。
5.5校验周期为12个月。
6.0参考文件JJF1071国家计量校准规范编写规则JJF1001通用计量术语及定义GBT/T8170数值修约规则与极限数值的表示和判定7.0记录表格压力（差压）变送器检定记录表压力表检定记录表压力（差压）控制器检定记录表压力（差压）变送器检定记录表证书编号：送检单位：设备名称：生产单位：型号规格：测量范围：出厂编号：准确度等级：环境温度：℃环境湿度：%RH 检定用标准器名称及型号：1、编号：2、编号：被检点（）理论输出值（）实际输出值（）基本误差（）回差（）校前值检定值平均值上行程下行程上行程下行程检定记事：允许误差：最大误差：允许回差：最大回差：绝缘电阻：绝缘强度：密封性：外观：结论：检定员：核验员：检定日期：压力表检定记录表证书编号：送检单位：压力表名称：测量范围：制造厂商：检定温度：出厂编号：允许误差：级别：分度值：外观检查：标准器允许误差：检定用标准器名称及型号：1、编号：2、编号：标准压力（MPa）被检表轻敲后的示值轻敲指针变动量回程误差升压降压升压降压备注：结论：检定员：核验员：检定日期：。
有关压力变送器的校验
有关压力变送器的校验前言压力变送器是工业过程中常见的一种传感器，其功能是将压力信号转化为标准电信号，以便监测和控制工艺过程。
为了保证工业过程的稳定性和安全性，压力变送器的校验是非常重要的。
压力变送器的校验方法静态压力校验静态压力校验是指将压力变送器与压力源连接后，给变送器施加一定压力，然后观察变送器输出的电信号是否符合预定要求。
静态压力校验可以对变送器进行粗略的检查，但是由于实际工况中压力变化和温度变化等因素的影响，静态校验并不能完全反映变送器的工作状态。
动态压力校验动态压力校验是指在实际工况下对变送器进行测试，使用合适的测试装置将压力变送器连接至被测压力系统，然后采集变送器输出的电信号。
动态压力校验可以更准确地反映变送器的工作状态，检测出变送器在实际工况下的输出精度、灵敏度等信息。
压力变送器的校验步骤1.准备好压力源、测试仪器等校验工具和设备；2.将压力源和压力变送器连接并密封好；3.开始进行静态压力校验或动态压力校验，记录下测试数据；4.根据测试结果对压力变送器进行评估，对不符合要求的进行修理或更换。
压力变送器的校验注意事项1.在进行校验前要保证压力源和测试仪器等校验工具和设备的可靠性和准确性；2.在进行动态压力校验时要根据实际工况模拟压力变化，并记录下测试数据；3.在进行校验时要避免产生损坏或误差，注意安全操作；4.定期对压力变送器进行校验，保证其在工业过程中的准确性和可靠性。
结语压力变送器的校验是保证工业过程稳定性和安全性的重要手段，了解其校验方法和注意事项对于维护工业过程的正常运行具有重要意义。
希望本文能为您提供一些有益的信息和帮助。
压力变送器校准方法及数据处理的探讨
压力变送器校准方法及数据处理的探讨压力变送器是一种常见的工业测量仪器，可用于测量气体、液体等介质的压力。
然而，由于各种原因，压力变送器的测量结果可能出现误差，因此需要进行校准。
本文将探讨压力变送器的校准方法及数据处理。
校准是指检验测量仪器的准确性，并对其进行调整使之达到预定的精度要求。
压力变送器校准可采用以下两种方法：1.比较法比较法是将待校准的压力变送器与一个已知准确的参考仪器进行比较，以确定其误差值并对其进行校准。
常用的参考仪器包括标准压力表、压力校验器等。
比较法一般分为两步：（1）确定待校准压力变送器的实际输出值；（2）将待校准压力变送器输出值与参考仪器的读数进行比较，计算压力变送器的误差值，并进行调整。
2. 实验法实验法是利用已知压力值对待校准的压力变送器进行压力加载，记录其输出值并计算误差值，最后进行调整。
实验法一般分为以下两步：（1）将待校准压力变送器接入被测装置或压力校验装置，对其进行压力加载；在进行压力变送器校准后，需要进行数据处理以确定其精确性。
数据处理一般包括以下几个方面：1.误差曲线误差曲线是指将校准后压力变送器的输出值与参考仪器或实验所施加的压力值之差绘制成的图形。
通过误差曲线，可以清晰地了解测量误差值在不同测量范围下的变化情况，为后续的仪器应用提供参考。
2.滞后特性曲线滞后特性曲线是指校准过程中，施加压力后，压力变送器输出值持续变化的曲线。
由于压力变送器的内部结构和材料因素等原因，一些压力变送器会产生滞后等现象。
绘制滞后特性曲线，可以清晰地了解压力变送器的滞后程度，并进行相应的调整。
3.数据分析在进行数据处理时，还需要对校准数据进行分析。
例如，可以计算出校准后的平均误差值、极差、标准差等统计参数，并分析其分布情况和规律性。
根据数据分析结果，可以确定压力变送器的精确度、可靠性等指标，并进行进一步的优化和改进。
总之，对于压力变送器的校准及数据处理需要仔细、严谨地进行。
只有通过科学、规范的校准方法，才能确保压力变送器的准确度和稳定性，从而为工业生产提供可靠的数据支持。
压力变送器校验
BT200操作步骤
接线照片
变送器显示故障表
变送器指示显示 BT200显示 原因 出错时的输出状态 措施
Er.01 Er.02 Er.03 Er.04 Er.05 Er.06 Er.07 CAP MODULE FAULT AMP MODULE FAULT OUT OF RANGE OUT OF SP RANGE OVER TEMP(CAP) OVER TEMP(AMP) OVER OUTPUT 膜盒错误 放大器错误 输出超出膜盒测量极限 静压超出规定值 膜盒温度越界（-50～130℃） 放大器温度越界（-50～95℃） 输出超出上下限值 用D53参数设置，输出信号（保持，高低） 用D53参数设置，输出信号（保持，高低） 输出上限值或下限值 显示当前输出 显示当前输出 显示当前输出 输出上限值或下限值 更换膜盒 更换放大器 检查输入 检查静压 采取隔热或加温散热，保持温度在界内。 采取隔热或加温散热，保持温度在界内。 检查输入和量程设定，并视需要作修正
压力变送器上下限量程校验
工具准备
1）仪表工具一套 2）绝缘胶布一卷 3）热工仪表校验仪一台 4）PT200校验仪一台 5）250欧电阻一个 6）万用表一块
二校验步骤
1）打开三阀组的平衡阀，关闭正负压侧的截止 阀。 2）打开变送器的接线盒，拆下24v信号线。用绝 缘胶布包好，做好正负极标号。 3）将热工仪表校验仪调在24V信号输出档位。 4）将热工仪表校验仪24V信号的正极接入到变送 器的正极 5）将热工仪表校验仪24V信号的负极串联250欧 电阻后再接入到变送器的负极。 6）将PT200校验仪的正负极与变送器的正负极 相连接。
Er.11
ILLEGALSPAN
量程超过设定值
立即保持错误发生前的输出
压力变送器的校验
压力变送器的校验
压力变送器校验前的检查：
打开变送器一侧的盖子,观察橡胶垫圈,如有损坏或严重老化应更换，核级变送器的垫圈每次校验时应更换。
完成手操泵和压力模块与变送器的连接。
用手操泵将变送器的正负腔的液体吹扫干净以提高校验精度。
按校验单的量程百分比进行校验。
将初始测量数据记录在校验表上。
如果误差在容许范围内，则结束工作,转到工序8恢复现场.如果测量值超差,则进行零点,量程,线性度,量程改变,迁移,响应时间的调整(量程改变,迁移和响应时间的调整在首次安装后调试过,如没有特别要求此项不做),如果始终无法纠正,则应考虑变送器的更换(新使用的变送器必须对零点,量程,线性度,量程改变,迁移,响应时间重新调整)。
压力变送器“ZERO”零点和“SPAN”量程调节拧开变送器本体上的铭牌,注意在现场不要掉了螺丝。
上方为调零螺钉,标记为Z,下方为调量程螺钉,标记为R。
顺时针方向调整,输出增加。
(见附图)向变送器施加“零点”压力。
用螺丝刀顺时针或逆时针转动调零螺钉，直到输出读数为4mA（调整数据精度应根据变送器的使用精度确定，以下同）止。
向变送器施加“满量程”压力。
用螺丝刀顺时针或逆时针转动调满螺钉，直到输出读数为20mA止。
重复步骤7.3.2~7.3.5直到零点和量程满足要求为止.并将最后结果记录在校验单上。
1/ 1。
压力变送器的校准方法
压力变送器的校准方法1.准备工作在进行压力变送器校准之前，需要进行一些准备工作，包括准备好以下工具和设备：-校准仪表：通常使用示值器、压差计或压力计等校准设备。
-校准液体：通常使用空气或压力表来验证压力变送器的测量准确性。
-校准装置：用于控制或改变压力，并将其传递给压力变送器。
-清洁工具：用于清洁压力变送器及其接头。
2.压力变送器的外观检查在校准之前，首先要对压力变送器进行外观检查。
检查外观是否正常，观察是否有物理损坏、灰尘或腐蚀等现象。
如果发现任何异样，应及时进行修复或更换。
3.清洁压力变送器使用清洁工具（如刷子或气体吹扫）彻底清洁压力变送器及其接头，确保没有任何杂质或沉积物。
4.压力变送器的零点校准（零点校准）零点校准是校准压力变送器的最基本步骤。
它旨在确保在无压力下，压力变送器输出的值为零。
以下是零点校准的步骤：-将校准装置连接到压力变送器上，并确保压力变送器处于静压力状态。
-使用校准仪表，记录压力变送器输出的值。
-如果输出值不为零，调整调零螺栓或其他相应的调零机构，使输出值调整为零。
5.压力变送器的量程校准量程校准是确保压力变送器在其额定量程内测量准确的关键步骤。
以下是量程校准的步骤：-使用校准仪表应用已知压力值（或使用校准液体），并记录压力变送器输出的值。
-将已知压力值应用到压力变送器上，确保应用的压力值逐渐增加并始终在压力变送器的额定量程范围内。
-记录校准仪表和压力变送器输出的值，并绘制校准曲线。
-如果校准曲线显示测量值与实际值之间存在偏差，则需要进行调整。
调整可能涉及到调整零点偏移和斜率等参数。
具体的调整步骤可能因压力变送器的型号而有所不同，因此需要根据厂家提供的压力变送器手册进行具体指导。
6.校准报告校准完成后，应记录校准的时间、使用的设备和液体、校准结果以及任何调整过的参数等信息。
这些记录构成了校准报告，有助于追踪校准历史和评估设备的性能。
7.定期校准总结：压力变送器的校准是确保其测量准确性的关键步骤。
