关于三菱PLC编程软件仿真软件的使用说明

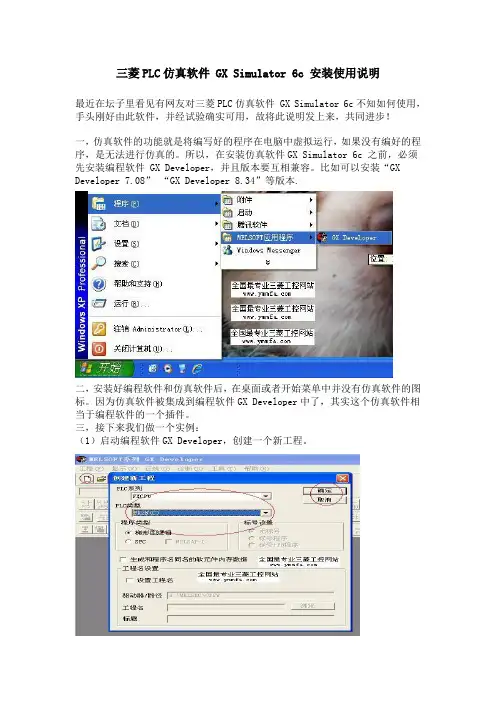

关于三菱PLC编程软件GX Developer 7.08版与仿真软件GX Simulator 6C版的使用说明操作环境：windows XP 系统安装版本：三菱PLC编程软件GX Developer 7.08版(此版本兼容性好，系统稳定) 三菱PLC仿真软件GX Simulator 6C版1）进入编程软件GX Developer 7.08：1-1点选“开始”菜单栏，顺序点选“所有程序”→“MELSOFT应用程序”→“GX Developer”，点击打开；-----------------------------------------------------------图1图11-2进入GX Developer 7.08软件初始画面；----------------------------------------------------图2图21-3新建一个PLC程序，顺序点选主菜单栏中“工程”→“创建新工程”；-------------图3 图31-4“创建新工程”提示栏内点选“PLC系列”，在下拉菜单内选择所用PLC系列，此文以FX2N型PLC为例说明，点选“FXCPU”亮后，左键单击进行确认--------------图4图41-5“创建新工程”提示栏内点选“PLC类型”，在下拉菜单内选择所用PLC类型，此文以FX2N型PLC为例说明，点选“FX2N(C)”亮后左键单击进行确认，按“确认”完成创建流程--------------------------------------------------------------------------------------图5图51-6进入GX Developer 7.08软件使用画面；----------------------------------------------------图6图61-7GX软件常用工具条说明：工具条类型包括——标准、数据切换、梯形图标记、程序、注释、软元件内存、SFC、SFC符号常用工具条包括——标准-----------------------------------------------------------------------图7梯形图标记--------------------------------------------------------------图8程序-----------------------------------------------------------------------图9 以下按每类工具条按键从左向右顺序分类说明备注：1）按功能需要，可直接将鼠标移至按键位置，左键点击执行；2）按键可与快捷键共用，快捷键如“Shift+F6”操作方法——按住键盘“Shift”键，同时按键盘“F5”键；3）对于初学阶段，建议只采用常用按键，待熟悉掌握后，再使用其他按键；4）每类工具条按键均可使用软件画面主菜单栏分选下拉菜单获得相同功能；5）详细的快捷键操作说明，可按“主菜单栏”→“帮助”→“快捷键操作列表”的顺序获得了解；序号图7 按键名功能说明快捷键是否常用1 工程作成创建新的PLC程序Ctrl+N √2 打开工程打开已存的PLC程序Ctrl+O √3 工程保存保存当前的PLC程序Ctrl+S √4 打印打印程序相关内容Ctrl+P ×Ctrl+X ×5 剪切删除选择的内容并存入到剪切板内6 复制选择的内容复制到剪切板Ctrl+C ×Ctrl+V ×7 粘贴复制剪切板的内容到光标所在位置8 操作返回到原来撤消前一步的编辑操作Ctrl+Z √无√9 软元件查找在PLC程序内查找与X\Y\M\T\D\S等软元件相关的所有梯形图位置、指令表位置10 指令查找查找指定指令无×11 字符串查找查找指定字符串无×12 PLC写入从电脑向PLC写入程序无√13 PLC读出从PLC向电脑读取程序无√14 软元件登录监视单个监视X\Y\M\T\D\S等无×软元件无×15 软元件批量监视成批监视X\Y\M\T\D\S等软元件Alt+1 √16 软元件测试设置X\Y\M\T\D\S等软元件的开合、输出、数值17 参数检查运行参数检查无×序号图8 按键名功能说明快捷键是否常用F5 √1 常开触点起始接入常开触点LD串联接入常开触点AND2 并联常开触点并联接入常开触点OR Shift+F5 √F6 √3 常闭触点起始接入常闭触点LDI串联接入常闭触点ANI4 并联常闭触点并联接入常闭触点ORI Shift+F6 √5 输出线圈输出Y\M\T等线圈OUT F7 √6 输出应用指令输出特殊指令FNC F8 √F9 √7 画横线在光标位置水平向右画一格连接横线Shift+F9 √8 画竖线在光标位置靠左侧向下画一格连接竖线Ctrl+F9 √9 横线删除在光标位置删除一格连接横线Ctrl+F10 √10 竖线删除在光标位置靠左侧向下删除一格连接竖线Shift+F7 √11 上升沿脉冲接入触点接通的上升沿脉冲信号起始接入LDP串联接入ANDPShift+F8 √12 下降沿脉冲接入触点接通的下降沿脉冲信号起始接入LDF串联接入ANDFAlt+F7 √13 并联上升沿脉冲接入触点接通的上升沿脉冲信号并联接入ORPAlt+F8 √14 并联下降沿脉冲接入触点接通的下降沿脉冲信号并联接入ORFAlt+F5 ×15 输出上升沿脉冲Y\M等线圈接通时输出上升沿脉冲Ctrl+ Alt+F5 ×16 输出下降沿脉冲Y\M等线圈接通时输出下降沿脉冲×17 运算结果取反运算结果取反Ctrl+Alt+F1018 划线输入输入新增横线、竖线F10 ×19 划线删除删除原有横线、竖线Alt+F9 ×图9图10 序号图9 按键名功能说明快捷键是否常用1 梯形图/指令列表显示切换程序的梯形图/指令语句列表的显示形式的切换Alt+F1 √2 读出模式仅能读看程序，点击按键图标下凹，其他模式相同Shift+F2 √3 写入模式可以编辑修改程序F2 √4 监视模式与PLC通讯建立后，监视PLC程序运行中X\Y\M\T\D\S等软元件的输入输出状态、运算过程、运算结果F3 √5 监视（写入）模式监视模式下，PLC开光处于STOP，可进行修改、删除、写入程序语句，起动时有选择项选“是”Shift+F3 √6 监视开始开始PLC运行监视Ctrl+F3 ×7 监视结束结束PLC运行监视Ctrl+Alt+F3 ×8 注释编辑及显示对输入的注释说明Ctrl+F5 ×9 声明编辑及显示对程序块的注释说明Ctrl+F7 ×10 注释项编辑及显示对输出的注释说明Ctrl+F8 ×11 梯形图登录监视梯形图登录监视无×12 触点线圈查找在PLC程序内查找与X\Y\M\T\D\S等软元件的输入触点、输出线圈相关的所有梯形图位置、指令表位置Ctrl+Alt+F7 √13 程序批量变换程序批量变换Ctrl+Alt+F4 ×14 程序变换写入模式下编辑的程序梯形图变换为PLC可识别的内部语言指令，在编辑修改程序后变亮色，如图10显示F4 √15 放大显示放大显示无×16 缩小显示缩小显示无×17 程序检查检查程序是否出错无√18 步执行单步执行Alt+4 ×19 部分执行部分执行Alt+3 ×20 跳跃执行跳跃执行Alt+2 ×21 梯形图逻辑测试起动/结束安装仿真软件GX Simulator后使用，点击按键测试起动/图标下凹，仿真测试好，点击按键测试结束/图标上凸无√2）写入PLC程序并转换：本文PLC程序示例2-1打开GX Developer软件后，并建立新工程后，软件运行模式默认为“写入模式”，光标默认停留于第0步位置，鼠标移至该位置，点击右键，在出现的下拉菜单内选择“行插入”；---------------------------------------------------------------------------------------------图11图112-2行插入后，END结束步前增加灰色区域，此区域内可输入梯形图语句；---------图12 光标位置移动方法——①鼠标自由移动，点击鼠标左键确定光标位置②键盘的方向按键“↑、↓、←、→”，按键一次移动一格多次执行“行插入”，可多增加梯形图输入灰色区域。

“行插入”时灰色区域增加方向，按光标位置向上。

图122-3工具条“梯形图标记”内各按键基本包括了梯形图绘制常用的输入触点、输出线圈、连接线等常用绘制指令，按需求点击相应按键；--------------------------------------图13图132-4以“LD X1”为例说明，鼠标点击“梯形图标记”工具条第一个按键，显示“梯形图输入”提示框，鼠标移至第二格，点击左键进入文本框，框内输入从X、Y、M、T、S、C等软元件的编程值如“X1”，按“确定”；---------------------------------------图14图142-5“LD X1”程序步生成，光标位置自动向后移动一格；---------------------------------图15图152-6同前操作分步输入PLC程序，时间继电器T0输入时在“梯形图输入”提示框内顺序输入“T0”→键盘空格键→“K20”，形成梯形图；-------------------------------------图16图162-7顺序点选主菜单栏中“变换”→“变换”，将编辑的程序梯形图变换为PLC可识别的内部语言指令；-----------------------------------------------------------------------------------图17图172-8PLC程序转换完成；----------------------------------------------------------------------------图18图182-9顺序点选主菜单栏中“工具”→“程序检查”，进行程序检查；--------------------图19图192-10“程序检查（MAIN）”提示框内，检查内容默认为全部选择，检查对象默认为选择“当前的程序作为对象”，点选“执行”，如有出错，则于文本框内会显示出错的软元件名称、出错步数、出错原因说明；----------------------------------------------------图20图203）进入仿真软件GX Simulator 6C：3-1顺序点选主菜单栏中“工具”→“梯形图逻辑测试起动”；---------------------------图21图21 3-2显示“LADDER LOGIC TEST TOOL”提示框，不要有任何操作干扰-------------图22图223-3软件自动运行，同时显示“PLC写入”提示框，不要有任何操作干扰------------图23图233-4软件启动完成，“LADDER LOGIC TEST TOOL”提示框内变化如图，“RUN”变色为黄色，“运行状态”栏选为“RUN”，此提示框内不要有任何操作--------------------图24图243-5软件启动完成，显示窗口画面如图，软件运行模式默认为“监视模式”；--------图25图253-6出现的“监视状态”提示栏显示PLC处于“RUN”状态及程序单循环执行周期时间，该提示栏可关闭；--------------------------------------------------------------------------------图26图264）PLC程序仿真运行/PLC程序软元件测试：说明：仿真运行环境下，光标位置显示蓝色全色，处于接通状态的输入触点、输出线圈显示蓝色，对时间继电器T、状态寄存器C、数据寄存器D等软元件均显示当前运算数值4-1顺序点选主菜单栏中“在线”→“调试”→“软元件测试”；------------------------图27图274-2进入“软元件测试”提示框画面；----------------------------------------------------------图28 “位软元件”——栏内可输入X\Y\M\C\S等位软元件；点击“强制ON”接通软元件触点或线圈，点击“强制OFF”断开软元件触点或线圈，短促间隔点击“强制ON/OFF取反”可以近似模拟触发点动开关动作；“字软元件”——栏内可输入T/D等字软元件；在“设置值”框内输入模拟设置值，点击“设置”按键开始时间继电器、数据寄存器相关的仿真运算；“执行结果”——栏内显示各类软元件仿真运行的结果图284-3本文以输入触点“X1”的模拟开关为例说明，鼠标移至“软元件测试”提示框内“位软元件”的“软元件”栏，左键点击进入，输入“X1”，左键点击“强制ON”，“执行结果”栏内显示“X1”为“强制ON”；-------------------------------------------------图29图294-4同时可以仿真多个位软元件，如“X2”，输入操作如前项；--------------------------图30图304-5在输入多个位软元件时，可鼠标左键点击“软元件”栏目下拉箭头“▼”后，移动蓝色显示条确定测试的软元件对象；------------------------------------------------------图31图314-6对于不同类型的软元件触点的测试中仿真、复位、触点块颜色变化列表如下：触点类型仿真动作启动按键模拟状态仿真复位按键触点块颜色常开强制ON 接通强制ON/OFF取反白色→蓝色常闭强制ON 断开强制ON/OFF取反蓝色→白色上升沿脉冲强制ON 短促接通强制ON/OFF取反白→蓝→白下降沿脉冲强制OFF 短促接通强制ON/OFF取反白→蓝→白4-7如“执行结果”栏显示内容过多，不利清晰判读，可点选“清除”，在图示提示框内点选“是”；---------------------------------------------------------------------------------------图32图324-8点选“软元件测试”提示框内“关闭”，则退出PLC程序软元件测试模式。
