实验三 自循环文丘里流量计流量测量
实验三 自循环文丘里流量计流量测量一、实验目的1、掌握文丘里流量计的原理。
2、学习用文丘里测压差和用体积法测流量的实验技能。
3、对文丘里流量计进行率定。
二、实验原理文丘里管是有压管道上测量流量的一中常用仪器，全管包括收缩段、喉道及扩散段三部分。
管路上布置五个测压孔，分别于压差板上的测压管相接，在文丘里流量计入口处取1-1断面，在其喉部收缩段取2-2断面，处于该两处面积分别为A 1、A 2，流量计水平放置。
对于文丘里管前断面及喉管处，只要测得该两处流速v ，便可测得流量Q 。
为此， 我们可根据能量方程式和连续性方程式对该两断面立方程求解。
取管轴线为基准， 并且不计阻力作用时，可列方程：g v p g v p +2222221++=+γγ001(1)2211v A v A Q ==即44222211d v d v ππ=(2)由式(1)、(2)可解得h K p z p z g d d d Q ∆=⎥⎦⎤⎢⎣⎡⎪⎪⎭⎫ ⎝⎛+-⎪⎪⎭⎫ ⎝⎛+⎪⎪⎭⎫ ⎝⎛-=γγπ2211412222141(3)上式中 K —仪器常数gd d d K 214141222⎪⎪⎭⎫ ⎝⎛-=π(4)h ∆—两断面测压管水头差由于阻力的存在，，实际通过的流量Q ＇恒小于实验所测得的流量Q 。
引入一个无量纲系数μ = Q ＇/ Q (μ 称为流量系数)，对计算所得流量值进行修正。
在实验中，测得流量Q '和测压管水头差h ∆，即可求得流量系数μ，μ一般在0.92～0.99之间。
本实验利用体积法对实际流量进行测定。
t /∆='V Q(5)其中，V 为△t 时间内由管道流入计量水箱内的体积。
124567321891011121234文丘里流量计实验装置图图中：1. 自循环供水器 2. 实验台 3.无级调速器 4. 恒压水箱5. 溢流板6. 稳水孔板7. 文丘里实验管段8. 测压计气阀9. 测压计 10. 滑尺 11. 多管压差计 12. 实验流量调节阀三、实验设备有机玻璃：可以清晰观察到文丘里管的内部结构，该种结构对水流干扰小，能量损失少，流量系数大。
文丘里流量计ppt课件
简单结实；精度高；成本低，容易制造的简单装置。
孔板流量计的缺点：
1、孔板可能会变形。如果设计或安装不当甚至会堵 塞管道。
2、孔板的直角边缘在长期运行后可能会磨损，特别 是用在潮湿肮脏的蒸汽上。因此，为了保证孔板的 重复性和精度，必须对孔板进行周期检查和更换。
3、而流加体大经过孔板后能量损失较大，并随A0/A1的减小
取0.6～0.7. ▪ A0——孔板截面积，m2； ▪ ρ——流体的密度，kg/m3； ▪ ρA——指示剂的密度，kg/m3
影响孔流系数 α 的因素： A0/A1、雷诺数 Re=Du1/、取压方式、孔口的形状、加工精度。 需由实验确定。
0.84 0.82 0.80 0.78 0.76
α 0.74
0.72 0.70 0.68 0.66 0.64 0.62 0.60
复习提问
▪ 流量的概念与类型; ▪ 流速的概念与类型;
一、 孔板流量计
▪ 1、结构:见图
2、测量原理
▪ 在管道内部装上孔板或喷咀等节流件， 由于节流件的孔径小于管道内径， 当流 体流经节流件时， 流速截面突然收缩， 流速加快。 节流件后端流体的静压力降 低， 于是在节流件前后产生静压力差 ，
该静压力过的流体流量之间有确定的数 值关系，用差压变送器（或差压计） 测 量节流件前后的差压， 实现对流量的测
3、文丘里流量计的特点及应用
▪ 优点： 能量损失小。更适用于低压气体输送管道中的
流量测量。 缺点： 各部分尺寸要求严格，需要精细加工。所以造
价也就比较高。
课堂小结
p1 p2
D
d0
1
2
R
孔板流量计
1.结构：
管路中嵌入一环形金属板， 环中心处在管道中心线上
文丘里管原理

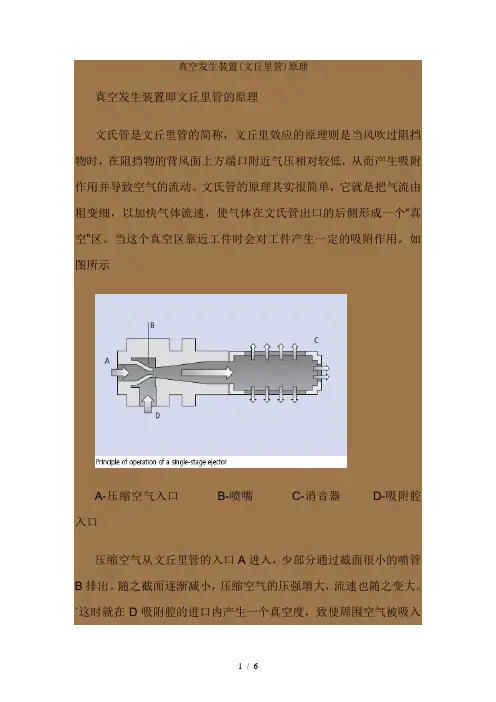

真空发生装置(文丘里管)原理真空发生装置即文丘里管的原理文氏管是文丘里管的简称，文丘里效应的原理则是当风吹过阻挡物时，在阻挡物的背风面上方端口附近气压相对较低，从而产生吸附作用并导致空气的流动。
文氏管的原理其实很简单，它就是把气流由粗变细，以加快气体流速，使气体在文氏管出口的后侧形成一个“真空”区。
当这个真空区靠近工件时会对工件产生一定的吸附作用。
如图所示A-压缩空气入口B-喷嘴C-消音器 D-吸附腔入口压缩空气从文丘里管的入口A进入，少部分通过截面很小的喷管B排出。
随之截面逐渐减小，压缩空气的压强增大，流速也随之变大。
`这时就在D吸附腔的进口内产生一个真空度，致使周围空气被吸入文氏管内，随着压缩空气一起流进扩散腔内增加气体的流速，之后通过消音装置减少气流震荡。
真空发生器就是利用正压气源产生负压的一种新型,高效,清洁,经济,小型的真空元器件,这使得在有压缩空气的地方,或在一个气动系统中同时需要正负压的地方获得负压变得十分容易和方便。
真空发生器广泛应用在工业自动化中机械,电子,包装,印刷,塑料及机器人等领域。
真空发生器的传统用途是吸盘配合,进行各种物料的吸附,搬运,尤其适合于吸附易碎,柔软,薄的非铁,非金属材料或球型物体。
在这类应用中,一个共同特点是所需的抽气量小,真空度要求不高且为间歇工作。
真空发生器的主要性能参数①空气消耗量:指从喷管流出的流量qv1。
②吸入流量：指从吸口吸入的空气流量qv2。
当吸入口向大气敞开时,其吸入流量最大，称为最大吸入流量qv2max.③吸入口处压力：记为Pv.当吸入口被完全封闭(如吸盘吸着工件),即吸入流量为零时，吸入口内的压力最低，记作Pvmin.④吸着响应时间：吸着响应时间是表明真空发生器工作性能的一个重要参数,它是指从换向阀打开到系统回路中达到一个必要的真空度的时间。
影响真空发生器性能的主要因素。
真空发生器的性能与喷管的最小直径，收缩和扩散管的形状，通径及其相应位置和气源压力大小等诸多因素有关。
文丘里流量计实验
文丘里流量计实验(新)一、实验目的和要求、1、掌握文丘里流量计的原理。
2、学习用比压计测压差和用体积法测流量的实验技能。
3、利用量测到的收缩前后两断面1-1和2-2的测管水头差h ∆，根据理论公式计算管道流量，并与实测流量进行比较，从而对理论流量进行修正，得到流量计的流量系数μ，即对文丘里流量计作出率定。
一、实验装置 1. 仪器装置简图124567321891011121234图一 文丘里流量计实验装置图1. 自循环供水器2. 实验台3. 可控硅无级调速器4. 恒压水箱5. 溢流板6. 稳水孔板7. 文丘里实验管段8. 测压计气阀9. 测压计10. 滑尺11. 多管压差计12. 实验流量调节阀[说明]1. 在文丘里流量计7的两个测量断面上, 分别有4个测压孔与相应的均压环连通, 经均压环均压后的断面压强，由气—水多管压差计9测量, 也可用电测仪测量。
2. 功能(1) 训练使用文丘里管测量管道流量和采用气—水多管压差计测量压差的技术;(2) 率定流量计的流量系数μ, 供分析μ与雷诺数Re的相关性;(3) 可供实验分析文氏流量计的局部真空度, 以分析研究文氏空化管产生的水力条件与构造条件及其他多项定性、定量实验。
3. 技术特性(1) 由可控硅无级调速器控制供水流量的自循环台式装置实验仪;(2) 恒压供水箱、文丘里管及实验管道采用丘明有机玻璃精制而成。
文丘里管测压断面上设有多个测压点和均压环;(3) 配有由有机玻璃测压管精制而成的气 水多管压差计, 扩充了测压计实验内容;(4) 为扩充现代量测技术, 配有压差电测仪, 测量精度为0.01;(5) 供电电源: 220V、50HZ; 耗电功率:100W;(6) 流量: 供水流量0～300ml/s, 实验管道过流量0～200ml/s;(7) 实验仪专用实验台: 长×宽=150cm×55cm 。
二、安装使用说明:1. 安装仪器拆箱以后, 按图检查各个部件是否完好, 并按装置图所示安装实验仪, 各测点与测压计各测管一一对应,并用连通管联接, 调速器及电源插座可固定在实验台侧壁或图示位置, 调速器及电源插座位置必须高于供水器顶;2. 通电试验加水前先接上220V交流市电, 顺时针方向打开调速器旋钮, 若水泵启动自如, 调速灵活, 即为正常。
文丘里喷射输送原理
文丘里喷射输送原理介绍:文丘里喷射器采用由鼓风机或者空压缩机产生的正压空气流经喷射器时产生吸力，抽吸走位于喷射器上方的物料，并使之在正压气动输送系统中输送粉体、颗粒及散装物料。
在输送过程中，文丘里喷射器推压固体物料与空气的混合物，由此提供足够的压力来弥补下流管道的压力降。
产品特点:1、无回气传统的气力输送系统所采用的旋转阀多有回气。
如果输送的物料是非常细的或易磨损的，回气可造成下料不畅以及磨损问题，产生高的维修费用，导致低输送性能及粉尘飞扬。
文丘里喷射器与传统转阀相比，最大优点在于无回气，部件不易磨损，无需维修（见图2）2、无机械运动部件文丘里喷射器无任何机械运动部件，无需维修。
3、型号参数:●标准型尺寸：DN25 –200mm●材质：不锈钢304，不锈钢316，碳钢，陶瓷内衬，镍铬合金Inconel，蒙乃尔Monel，哈氏合金Hastelloy等●卫生/CIP清洗型：DN25 –100 mm●陶瓷内衬的喷射器：DN38 –DN150mm●连接方式：NTP，BSP，法兰等4、特殊结构的文丘里喷射器陶瓷内衬的文丘里喷射器易磨损性物料能造成旋转阀的过度磨损最终导致停止生产。
FOX陶瓷内衬与工具钢内衬的喷射器可输送极其磨损性物料，保证长工作时间及很高的可靠性。
卫生级文丘里喷射器- USDA认证制药及食品行业要求设备符合卫生标准，FOX已设计出符合CIP清洗要求的喷射器，该装置经USDA认证。
材质采用304/316不锈钢，内表面抛光处理。
该装置也经常被用于如输送调色剂，颜料等物料，每批料完成后进行CIP清洗保证产品间不交叉污染安装方式喷射器安装使用见图二有三种连接口(见图1)：产品应用文丘里喷射器无任何运动部件，无需维修，常用来取代旋转阀，消除回气及磨损。
尤其适合处理易磨损物料如塑料颗粒、石英粉末等及高温物料如水泥窑灰、热矿石粉末等。
●建筑业：石膏灰，浮石粉，水泥行业●非金属：陶瓷，玻璃，石英，硅石，云母●环保及污染控制：活性炭，碳酸钠，吸附剂●食品：糖，盐，香料，奶粉，咖啡豆等●金属：铝粉，铁粉，金属粉，镍矿石（600℃）●塑料：注塑机的塑料颗粒，塑料薄片●电力/焚烧：焦炭，吸附剂，活性炭，抑制炉渣产生的助剂，碳酸钙。
文丘里管原理
真空发生装置(文丘里管)原理真空发生装置即文丘里管的原理文氏管是文丘里管的简称，文丘里效应的原理则是当风吹过阻挡物时，在阻挡物的背风面上方端口附近气压相对较低，从而产生吸附作用并导致空气的流动。
文氏管的原理其实很简单，它就是把气流由粗变细，以加快气体流速，使气体在文氏管出口的后侧形成一个“真空”区。
当这个真空区靠近工件时会对工件产生一定的吸附作用。
如图所示A-压缩空气入口B-喷嘴C-消音器 D-吸附腔入口压缩空气从文丘里管的入口A进入，少部分通过截面很小的喷管B排出。
随之截面逐渐减小，压缩空气的压强增大，流速也随之变大。
`这时就在D吸附腔的进口内产生一个真空度，致使周围空气被吸入文氏管内，随着压缩空气一起流进扩散腔内增加气体的流速，之后通过消音装置减少气流震荡。
真空发生器就是利用正压气源产生负压的一种新型,高效,清洁,经济,小型的真空元器件,这使得在有压缩空气的地方,或在一个气动系统中同时需要正负压的地方获得负压变得十分容易和方便。
真空发生器广泛应用在工业自动化中机械,电子,包装,印刷,塑料及机器人等领域。
真空发生器的传统用途是吸盘配合,进行各种物料的吸附,搬运,尤其适合于吸附易碎,柔软,薄的非铁,非金属材料或球型物体。
在这类应用中,一个共同特点是所需的抽气量小,真空度要求不高且为间歇工作。
真空发生器的主要性能参数①空气消耗量:指从喷管流出的流量qv1。
②吸入流量：指从吸口吸入的空气流量qv2。
当吸入口向大气敞开时,其吸入流量最大，称为最大吸入流量qv2max.③吸入口处压力：记为Pv.当吸入口被完全封闭(如吸盘吸着工件),即吸入流量为零时，吸入口内的压力最低，记作Pvmin.④吸着响应时间：吸着响应时间是表明真空发生器工作性能的一个重要参数,它是指从换向阀打开到系统回路中达到一个必要的真空度的时间。
影响真空发生器性能的主要因素。
真空发生器的性能与喷管的最小直径，收缩和扩散管的形状，通径及其相应位置和气源压力大小等诸多因素有关。
