电压互感器的种类和基本术语

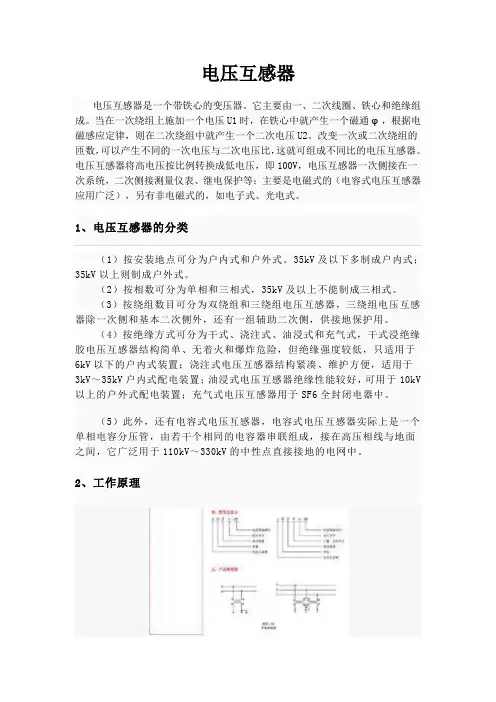

1．电压互感器种类

电压互感器通常按下述方法分类。

(1)按用途分

a．测量用电压互感器。

b．保护用电压互感器。

(2)按相数分

a．单相电压互感器。

b. 三相电压互感器。

(3)按变换原理分

a．电磁式电压互感器(简称VT)。

b．电容式电压互感器(简称CVT)。

(4)按绕组个数分，

a．双绕组电压互感器，其低压侧只有一个二次绕组的电压互感器。b三绕组电压互感器，有两个分开的二次绕组的电压互感器。

c．四绕组电压互感器，有三个分开的二次绕组的电压互感器。(5)按一次绕组对地状态分

a．接地电压互感器，在一次绕组的一端准备直接接地的单相电压互感器，或一次绕组的星形联结点(中性点)准备直接接地的三相电压互感器。

b.不接地电压互感器，一次绕组的各部分，包括接线端子在内，都是

按额定绝缘水平对地绝缘的电压互感器。

(6)按装置种类分

a．户内型电压互感器。

b．户外型电压互感器。

(7)按结构型式分

a．单级式电压互感器，一、二次绕组在同一个铁心柱上，绝缘不分级的电压互感器。

b．串级式电压互感器，一次绕组由几个匝数相等、几何尺寸相同的级绕组串联而成，各级绕组对地绝缘是自线路端到接地端逐级降低的电压互感器。在这种电压互感器中，二：次绕组与一·次绕组的接地端级(即最下级)在同一铁心柱上。

(8)按绝缘介质分

a．干式电压互感器，其绝缘主要由纸、纤维编织材料或薄膜绕包，经浸漆干燥而成。

b．浇注式电压互感器，其绝缘主要是绝缘树脂混合胶，经固化成型。c．油浸式电压互感器，其绝缘主要由纸、纸板等材料构成，并浸在绝缘油中。

d．气体绝缘电压互感器，其绝缘主要是具有一定压力的绝缘气体

电流互感器的选型

电流互感器的选型在电压互感器选型的时候需要依据一次接线方式（包括Y型连接和V 型连接）、一次电压的用电等级、二次线路对容量的要求以及对变换精度的要求来作出选择选择。电流互感器主要装配于不同的开关设备当中，电流互感器的型号不同，电流互感器在结构上往往也产生较大差异（包括铜排搭接形式、铁心、外形等及动热稳定的耐受能力）。例如中置式手车柜配备的电流互感器多为LZZBJ9或AS12等型号，然而配备固定柜的型号会有很多。同一型号与规格的电压互感器不相同之处也会有很多。一般主要由于变比不同、二次线圈的容量、保护线圈以及计量线圈精度的不同会出现多种组合。在选择电流互感器的变比时，应该首先得到实际负载额定电流，这种电流最好处于电流互感器测量范围的65%-85%处。例如：额定电流为70A，就应该选择100/5变比的电压互感器。电流互感器变比100/5（100/5的意思是一次电流100A时，产生的二次输出电流为5A，这个数值描述的是变比数值、额定测量数值和额定输出值。电流互感器和电流表的变比是必须选用的。）表示在100*120%的电流范围内，测量的精度可以满足电流互感器铭牌上所标识的测量精度，例如：0.2级（测量精度误差为0.2%），0.5级（测

量精度误差为0.5%）。如果超过该电流的测量结果就可能与实际电流产生较大误差。如果过高的电流进入铁心的饱和区，测量的数据就没有意义了。 1)电流互感器的接线应遵守串联原则：即一次绕阻应与被测电路串联，而二次绕阻则与所有仪表负载串联； 2)按被测电流大小，选择合适的变化，否则误差将增大。同时，二次侧一端必须接地，以防绝缘一旦损坏时，一次侧高压窜入二次低压侧，造成人身和设备事故； 3)二次侧绝对不允许开路 4)为了满足测量仪表、继电保护、断路器失灵判断和故障录波等装置的需要，在发电机、变压器、出线、母线分段断路器、母联断路器、旁路断路器等回路中均设具有2～8个二次绕阻的电流互感器。对于大电流接地系统，一般按三相配置；对于小电流接地系统，依具体要求按二相或三相配置。

电压互感器介绍及工作原理 (图文) 民熔

电压互感器（Potential Transformer 简称PT，Voltage Transformer简称VT）和变压器类似，是用来变换电压的仪器。但变压器变换电压的目的是方便输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。民熔电压互感器产品介绍 JDZ-10高压电压互感器 10kv半封闭式电压互感器0.5级羊角型 JDZX10-10电压互感器 10KV户内高压柜保护用REL10-10互感器

JDZ9-10电压互感器

电压互感器和变压器的基本结构非常相似，它也有两个绕组，一个称为一次绕组，另一个称为二次绕组。两个绕组都安装或缠绕在铁芯上。两个绕组之间以及绕组和铁芯之间有绝缘，因此两个绕组之间以及绕组和铁芯之间存在电隔离。电压互感器运行时，一次绕组N1与线路回路连接，二次绕组N2与仪表或继电器连接。因此，在测量高压线上的电压时，虽然一次电压很高，但二次电压很低，可以保证操作人员和仪器的安全。其工作原理与变压器相同，基本结构为铁芯、一次绕组和二次绕组。其特点是容量很小且相对恒定，在正常运行时接近空载状态。电压互感器本身的阻抗很小。一旦二次侧短路，电流会迅速增加并烧坏线圈。因此，电压互感器的一次侧用熔断器连接，二次侧可靠接地，以避免一次侧和二次侧绝缘损坏时，二次侧对地高电位造成人身和设备事故测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成V-V形作三相使用。实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。

电压互感器参数说明书

10/√3：0.1/√3：0.1/√3：0.1/3 指的是变比一次线压10KV 相压除以√3 电压互感器二次第一组线压0.1KV 相压除以√3 第二组线压0.1KV 相压除以√3 第三组三相0.1KV 单相除以3 0.2/0.5/3P 指的是精度二次一二三绕组一次0.2 0.5 3P 60/60/100VA 指的是容量 Yn/yn/yn/△指的是接线方式一次星型二次一二三依次是星型星型一般是开口三角（你写的是个三角估计你是打不出那个开口三角的符号吧）问什么？ 6/√3:0.1/√3也就是6000V/√3:100V/√3说明你的互感器是用在6000V的系统中的线电压二次值是100V的,三个冒号也就是二次圈有三组.6/√3的意思是6000V/√3就是相电压了,0.1/√3也就是100V/√3同理是二次侧的相电压, 0.2/0.5/3P 对应的第一组是0.2级的也就是计量用的,第二组是0.5级的也就是测量用的,第三组是3p级的也就是保护用的. 20/30/100是这三组圈的容量. 不知道你想问什么?这样解释行不行分母上是根号3吧。 10/根号3，是原边（即输入端）数据，指线电压为10KV ，相电压为（10/根号3）KV.这个电压互感器有三个副边，线电压均为100V，各自的相电压为（100/根号3）V。联接组别是指原副边三相线圈的接法，原边和两个副边均为YN接线，即将三个绕组的一端接到一起再接到地，另一端分别接线路或测量表计的三相上。第三个副边的三个绕组依次串接起来，将最终的两端接到一个电压表（一般），用于测线路的零序电压。 20/30/100VA是三个副边的额定容量（即提供的电压与电流的代数积），准确级是指三个副边测量的精度，误差的大小，这个值越小，说明准确度越高。这个概念是供电中的。开口三角形是指中性点不接地系统中电压互感器三相的三个二次绕组的接法，三相二次绕组按三角形接线连接，但最后有一点不连上，即构成开口三角。此处没法作图，说一下：就是对电压互感器三相的三个二次绕组“a-x”、“b-x”、“c-x”，开口三角就是“a-x”的x与“b-x”的b相连，“b-x”中的x与“c-x”的c相连，从“a-x”的a与“c-x”x引出电压；这个没有完全闭合的三角形就是开口三角形，从这开口三角形引出的电压Ua-x，就是开口三角电压。正常情况下，开口三角上没有电压，当发生系统单相接地时，电压互感器一次绕组就会有一相上无电压，造成对应的二次绕组上也无电压，则开口三角上就会出现电压。通过检测开口三角上的电压，就可以知道高压系统是否有接地现象，这在系统上被称为“接地监察

0.4kv电压互感器型号_35kv电压互感器型号

0.4kv电压互感器型号_35kv电压互感器型号什么是电压互感器？电压互感器（PotenTIaltransformer简称PT，V oltagetransformer也简称VT）和变压器类似，是用来变换线路上的电压的仪器。但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。词条介绍了其基本结构、工作原理、主要类型、接线方式、注意事项、异常与处理、以及铁磁谐振等。电压互感器的基本结构和变压器很相似，它也有两个绕组，一个叫一次绕组，一个叫二次绕组。两个绕组都装在或绕在铁心上。两个绕组之间以及绕组与铁心之间都有绝缘，使两个绕组之间以及绕组与铁心之间都有电气隔离。电压互感器在运行时，一次绕组N1并联接在线路上，二次绕组N2并联接仪表或继电器。因此在测量高压线路上的电压时，尽管一次电压很高，但二次却是低压的，可以确保操作人员和仪表的安全。电压互感器的工作原理其工作原理与变压器相同，基本结构也是铁心和原、副绕组。特点是容量很小且比较恒定，正常运行时接近于空载状态。电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成V-V形作三相使用。实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。三相的第三线圈接成开口三角形，开口三角形的两引出端与接地保护继电器的电压线圈联接。正常运行时，电力系统的三相电压对称，第三线圈上的三相感应电动势之和为零。一旦发

PT开口三角(三相五柱式电压互感器)的工作原理

PT 开口三角（三相五柱式电压互感器）的工作原理电压互感器是将电力系统的一次电压按一定变比缩小为要求的二次电压，向测量表计和继电器供电，其工作原理与变压器基本相同。电压互感器通常有单相、三相三柱式、三相五柱式电压互感器等几种，由于使用方法不同，各有优、缺点。三相五柱式电压互感器，是磁系统具有五个磁柱的三相三绕组电压互感器，广泛采用于大中型企业，具有低电压、过电压保护、低电压启动等各种保护功能;备自投等所有电压继电器电压值均来自电压互感器二次。信息来自:输配电设备网 1 三相五柱式电压互感器的接地方式信息请登陆:输配电设备网电压互感器二次绕组接地方式与保护、测量表计及同步电压回路有关，有b 相接地和中性点接地两种方式，其接线方式见图1、2。信息来源:https://www.360docs.net/doc/2c9029145.html, 图1 电压互感器二次通过 b 相及JB 接地原理图信息来源:https://www.360docs.net/doc/2c9029145.html, 图2 电压互感器二次不接地原理图信息来源:https://www.360docs.net/doc/2c9029145.html,

1.1 电压互感器二次绕组两种接地方式的比较信息:输配电设备网 1.1.1 在同步回路中在 b 相接地系统中，对中性点非直接接地系统，单相接地时，中性点位移，不能用相电压同步，必须用线电压同步。如同步点两侧均为 b 相接地，其中一相公用，同步开关档数减少(如采用综保，则接线更为简单)，同步接线简单。对中性点直接接地系统，可用辅助二次绕组的相电压同步。信息来自:https://www.360docs.net/doc/2c9029145.html, 1.1.2 在保护回路中信息来源:https://www.360docs.net/doc/2c9029145.html, 在b 相接地系统中，①在零线上串接的隔离开关辅助触点G，如不可靠而断开时，会使10kV 以上电压距离保护断线闭锁装置失去作用，这时若再发生一相或两相断线，将导致保护误动作。②因为辅助信息请登陆:输配电设备网绕组的一端与 b 相接地点相连，由于基本二次侧绕组上有负荷电流流过，在电缆芯出上产生电压降，使正常开口三角形有电压3U0 ，对零序方向元件不利。若单独从接地点引接零序方向继电器回路，则接线信息来自:https://www.360docs.net/doc/2c9029145.html, 较为复杂。信息来自:https://www.360docs.net/doc/2c9029145.html, 在中性点接地系统中，由于中性点无任何断开触点，可靠性高。因中性点没有电流通过，无电压降，对保护无影响。信息请登陆:输配电设备网 1.1.3 在测量表计回路中信息来自:https://www.360docs.net/doc/2c9029145.html,

电压、电流互感器准确等级

电压、电流互感器准确等级根据电流互感器在额定工作条件下所产生的变比误差规定了准确等级。准确级是指在规定的二次负荷变化范围内，一次电流为额定值时的最大电流误差的百分值。国产电流互感器的准确等级有：0.01；0.02；0.05；0.1；0.2；0.5；1；3；10级。按照国家标准《电流互感器》GB1208-75规定，电力系统用电流互感器的误差限值。带S的是特殊电流互感器，要求在1％－120％负荷范围内精度足够高，一般取5个负荷点测量其误差小于规定的范围；0.1级以上电流互感器，主要用于实验室进行精密测量，或者作为标准，用来校验低等级的互感器，也可以与标准仪表配合，用来校验仪表，所以叫做标准电流互感器；在工业上，0.2级和0.5级互感器用来连接电器测量仪表，要求误差20％－120％负荷范围内精度足够高，一般取4个负荷点测量其误差小于规定的范围（误差包括比差和角差，因为电流是矢量，故要求大小和相角差），而3.0级及以下等级互感器主要用于连接某些继电保护装置和控制设备，如5P，10P的电流互感器一般用于接继电器保护用，即要求在短路电流下复合误差小于一定的值，5P即小于5％，10P即小于10％；标有B（或D）级的电流互感器，用来接差动保护和距离保护装置。所以电流互感器根据用途规定了不同的准确度，也就是不同电流范围内的误差精度。保护用电流互感器按其功能特性分级如下：保护用电流互感器按用途分为稳态保护用（P）和暂态保护用（TP） P级：准确限值规定为稳态对称一次电流下的复合误差，无剩磁限值。5P20表示在加20倍额定电流的情况下，误差小等于5% 暂态保护用电流互感器准确级分为TPX、TPY、TPZ三个级别。 TPS 级：低漏磁电流互感器，其性能由二次励磁特性和匝数比误差限值规定。无剩磁限值。TPX级：准确限值规定为在指定的暂态工作循环中的峰值瞬时误差。无剩磁限值。TPX级电流互感器环形铁芯中不带气隙，在额定电流和负载下，其电流误差不大于±0.5% TPY级：准确限值规定为在指定的暂态工作循环中的峰值瞬时误差。剩磁不超过饱和磁通的10%。级电流互感器铁芯带有小气隙，气隙长度约为磁路平均长度的0.05%，由于气隙使铁芯不易饱和，有利于直流分量的快速衰减，在额定负荷下允许最大电流误差为±1%。TPZ级：准确限值规定了为在指定的二次回路时间常数下，具有最大直流偏移的单次通电时的峰值瞬时交流分量误差。无直流分量误差限值要求，剩磁通实际上可以忽略。TPZ级电流互感器铁芯心有较大气隙，气隙长度约为磁路平均长度的0.1%，由于铁芯气隙较大，一般不易饱和，特别适合于有快速重合闸(无电流时间间隙不大于0.3s)线路上使用。测量用单相电磁式电压互感器的标准准确级为：0.1，0.2，0.5，1.0，3.0，5.0；保护用电压互感器的标准准确级为：3P和6P，电压误差分别是3%和6%。

高精度电压互感器说明书

高精度电压互感器说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。只有合格的技术人员才可执行维修。 —防止火灾或人身伤害使用适当的电源线。只可使用专用并且符合规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。注意所有终端的额定值。为了防止火灾或电击危险，请注意所有额定值和标记。在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。使用适当的保险丝。只可使用符合规定类型和额定值的保险丝。避免接触裸露电路和带电金属。有电时，请勿触摸裸露的接点

和部位。请勿在潮湿环境下操作。请勿在易爆环境中操作。－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。目录一、主要特点----------------------------５二、技术指标----------------------------５三、接线图------------------------------６一．主要特点 10kV，0.05级电压互感器是高电压等级，高准确度的电压互感器，可实现校验10kV， 0.1级以下的电压互感器， 100V 时可带0.25VA的二次负荷，可完全满足电压互感器的检定要求。二．技术指标 1．额定电压比：10 kV /100V、10kV/3/100/3V、10kV/3/100/3V 2．额定二次容量：0.25VA、0.08VA、0.02VA CosФ=1.0 3．准确度级别： 0.05级。即在额定负荷的情况下，当电压

电压互感器与电流互感器的作用原理两者区别

电流互感器作用及工作原理_电压互感器的作用及工作原理_电压互感器和电流互感器的区别电力系统为了传输电能，往往采用交流电压、大电流回路把电力送往用户，无法用仪表进行直接测量。互感器的作用，就是将交流电压和大电流按比例降到可以用仪表直接测量的数值，便于仪表直接测量，同时为继电保护和自动装置提供电源，所以说电压互感器与电流互感器在电力系统中起到了非常的大的作用，而本文要介绍的就是电压互感器与电流互感器的区别以及如何使用电压互感器测量交流电路线电压。电流互感器作用及工作原理电流互感器的主要所用是用来将交流电路中的大电流转换为一定比例的小电流（我国标准为5安倍），以供测量和继电保护只之用。大家应该知道在发电、变电、输电、配电过程中由于用电设备的不同，电流往往从几十安到几万安都有，而且这些电路还可能伴随高压。那么为了能够对这些线路的电路进行监控、测量，同时又要解决高压、高电流带来的危险，这时就需要用到电流互感器了。有些人可能见过电工用的钳形表，这是一种用来测量交流电流的设备，它那个“钳”便是穿心式电流互感器。

电流互感器的结构如下图所示，可用它扩大交流电流表的量程。在使用时，它的原线圈应与待测电流的负载线路相串联，副边线圈则与电流表串接成闭合回路，如图中右边的电路图所示。电流互感器的原线圈是用粗导线绕成，其匝数只有一匝或几匝，因而它的阻抗极小。原线圈串接在待测电路中时，它两端的电压降极小。副线圈的匝数虽多，但在正常情况下，它的电动势E2并不高，大约只有几伏。由于I1/I2=K i（Ki称为变流比）所以I1=K i*I2

由此可见，通过负载的电流就等于副边线圈所测得的电流与变流比K i之乘积。如果电流表同一只专用的电流互感器配套使用，则这安培表的刻度就可按大电流电路中的电流值标出。电流互感器次级电流最大值，通常设计为标准值5A。不同的电流的电路所配用的电流互感器是不同的，其变流比有10/5、20/5、30/5、50/5、75/5、100/5等等。为了安全起见，电流互感器副线圈的一端和铁壳必须接地。电流互感器规格型号识别方法电流互感器的型号是由2～4位拼音字母及数字组成。通常能表示出电流互感器的线圈型式、绝缘种类、导体的材料及使用场所等。横线后面的数字表示绝缘结构的电压等级（4级）。电流互感器型号中字母的含义如下： L：在第一位，表示电流互感器； D：在第二位，表示单匝贯穿式，在型号的最后一个字母时表示差动保护用（部分生产厂用B或C标出）

高压电压互感器选型指南

高压电压互感器选型指南使用条件： 1、温度-25~40℃； 2、海拔高度≤1000m； 3、地震烈度Ⅷ（8）度； 4、污秽等级：户内不低于2级，户外不低于3级； 5、户内需考虑：（1）环境空气无明显灰尘、烟、腐蚀性气体、蒸汽或盐等污秽；（2）湿度条件：24h内测得的相对湿度平均值不超过95%；24h内水蒸气压力平均不超过2.2kPa；一个月内相对湿度平均值不超过90%；一个月内水蒸气压力平均不超过1.8kPa。 6、户外需考虑：（1）24h期间测得的环境气温平均值不超过40℃；（2）日照辐射达到1000W/m2（晴天中午）时应予以考虑；（3）环境空气可能有灰尘、烟、腐蚀性气体、蒸汽或盐污秽；（4）风压不超过700Pa（相当于34m/s）；（5）应考虑出现凝露和降水。 7、特殊使用条件（另作考虑）产品铭牌标志： 1、制造单位名及其所在地名或国名（出口产品），以及其他容易识别制造单位的标志、生产序号和日期； 2、互感器型号及名称、采用标准的代号、计量许可标志及计量许可批号； 3、额定一次电压和额定二次电压（例如：35/0.1kV）； 4、额定频率（例如：50Hz）； 5、额定输出和其相应的准确级（例如：50V A 0.5级）； 6、设备最高电压Um（例如40.5kV）；

7、额定绝缘水平；额定电压因数和相应的额定时间； 8、绝缘耐热等级； 9、二次绕组性能参数； 10、设备种类：户内或户外； 11、结构型式：油浸式或全封闭浇注式 12、一次绕组带熔断器保护；下表中负载功率因数取cosΦ=0.8（滞后），产品性能要符合标准：GB1207-2006《电压互感器》。

电子式互感器技术讲座0911-1001

电子式互感器技术讲座珠海华伟公司产品介绍 2009年11月

?公司介绍?工作原理?产品特点?产品介绍?应用业绩交流内容

公司介绍?珠海华伟电气科技股份有限公司是按照股份公司治理结构和管理体系建立的高新技术创新企业。以智能电网为主要行业定位，围绕发电、供电、用电等各类用户，集科研、制造、营销于一体，运用先进的电力电子和自动控制技术，解决数字化变电站一体化的需求，通过技术创新和新技术新产品的推广应用取得企业的发展。?总部设在风景优雅的珠海市高新区南方软件园，公司拥有专业化、高素质的员工团队和雄厚的研发实力，以及覆盖全国的营销和技术服务网络，建立了战略决策、科研开发、质量控制、业务信息、财务内控、人力资源等多方面的管理体系。

公司介绍 ?下属的全资子公司--西安华伟光电技术有限公司成立于2002年，位于西安国家级高新技术产业开发区，注册资本1000万元，现有员工136人，中、高级研发人员38人，生产设施、高压试验设备（如600kV高压试验室等）齐全，是国内专业生产研发新型电子式互感器的重点企业，是珠海华伟电气科技股份有限公司重要研发与生产基地之一。是国内唯一在电子式电流、电压互感器两大类产品核心新技术上双获发明专利的厂家。?西安华伟光电技术有限公司独创的“自励源”取能装置，是有源电子式互感器的核心技术，为电子式互感器进入实用化奠定了技术基础，于 2005年注册并获得国家发明专利（发明专利:CN1909327），应用此技术的“光隔离电子式电流互感器”项目已列入2006年“国家级重点新产品” 计划和科技部2006年度科技创新基金资助项目，2007年被列为陕西省重大科技项目计划。

电压互感器的分类方法

按用途分测量用电压互感器或电压互感器的测量绕组：在正常电压范围内，向测量、计量装置提供电网电压信息；保护用电压互感器或电压互感器的保护绕组：在电网故障状态下，向继电保护等装置提供电网故障电压信息。按绝缘介质分干式电压互感器：由普通绝缘材料浸渍绝缘漆作为绝缘，多用在及以下低电压等级；浇注绝缘电压互感器：由环氧树脂或其他树脂混合材料浇注成型，多用在及以下电压等级；油浸式电压互感器：由绝缘纸和绝缘油作为绝缘，是我国最常见的结构型式，常用于及以下电压等级；气体绝缘电压互感器：由气体作主绝缘，多用在较高电压等级。通常专供测量用的低电压互感器是干式，高压或超高压密封式气体绝缘（如六氟化硫）互感器也是干式。浇注式适用于35kV及以下的电压互感器，35kV以上的产品均为油浸式。按相数分绝大多数产品是单相的，因为电压互感器容量小，器身体积不大，三相高压套管间的内外绝缘要求难以满足，所以只有3-15kV的产品有时采用三相结构。按电压变换原理分电磁式电压互感器：根据电磁感应原理变换电压，原理与基本结构和变压器完全相似，我国多在及以下电压等级采用；电容式电压互感器：由电容分压器、补偿电抗器、中间变压器、阻尼器及载波装置防护间隙等组成，用在中性点接地系统里作电压测量、功率测量、继电防护及载波通讯用；光电式电压互感器：通过光电变换原理以实现电压变换，还在研制中。按使用条件分户内型电压互感器：安装在室内配电装置中，一般用在及以下电压等级；户外型电压互感器：安装在户外配电装置中，多用在及以上电压等级。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。如需进一步了解相关互感器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城https://www.360docs.net/doc/2c9029145.html,。

XJPMF910J微机电压互感器监测装置说明书2014.07.30

XJPMF910J微机电压互感器监测装置技术及使用说明书（Ver1.00）许继智能控制技术有限公司 XJ INTELLIGENT CONTROL TECHNOLOGY CO.,LTD.

XJPMF910J 微机电压互感器监测装置应用范围适用于35kV及以下电压等级的电压互感器的保护及测控。装置硬件后插拔方式，强弱电分离；加强型单元机箱按抗强振动、强干扰设计,可分散安装于开关柜上运行。采用32位高性能SoC嵌入式微机处理器，大容量的RAM 和Flash Memory；数据处理、逻辑运算和信息存储能力强，运行速度快，可靠性高。高精度AD采样，测量精度高。可保存不少于80个最近发生的事件报告及运行报告。采用图形液晶，中文显示，菜单式操作。双RS-485接口主要特点实时多任务操作系统，模块化编程；实时性好，可靠性高。 8套保护定值，定值区切换安全方便。标准通信规约，方便与微机监控或保护管理机联网通讯。设置遥控并列、解列功能。保护与测控一体化，单台装置完成间隔主要功能。我公司保留对本说明书进行修改的权利；产品与说明书不符时，请参照实际产品说明。

目录 1 装置简介 (1) 1.2 主要特点 (1) 2 技术指标 (1) 2.1 额定数据 (1) 2.2 装置功耗 (2) 2.3 环境条件 (2) 2.4 抗干扰性能 (2) 2.5 绝缘性能 (3) 2.6 机械性能 (3) 2.7 保护定值整定范围及误差 (3) 2.8 测量精度 (4) 2.9 触点容量 (4) 3 装置硬件 (4) 3.1 机箱结构 (4) 3.2 主要插件 (5) 3.3 交流插件 (5) 3.4 CPU插件 (5) 3.5 信号插件 (5) 3.6 人机对话界面 (5) 3.7通讯 (5) 4 保护功能 (5) 4.1 过电压保护 (5) 4.2 低电压保护 (6) 4.3 接地保护 (6) 4.4 TV自动并列 (7) 4.5 手动TV并列/解列 (7) 4.6 TV断线告警 (7) 4.7 装置故障告警 (7) 4.8 遥信、遥控、遥脉及遥测功能 (7) 5 辅助功能 (8) 5.1 录波 (8) 5.2 GPS对时 (8) 6 装置使用说明 (8) 6.1 压板整定信息 (8) 6.2 定值整定信息 (8) 6.3 动作信息及说明 (9) 6.4 出口配置说明 (10) 6.5 人机界面操作说明 (10) 7 投运说明及注意事项 (15) 8 IEC60870-5-103规约点表 (15) 8.1 保护动作故障信号 (15) 8.2 告警信号 (16)

电磁式互感器的工作原理

在供电用电的线路中电流电压大大小小相差悬殊从几安到几万安都有。为便于二次仪表测量需要转换为比较统一的电流，另外线路上的电压都比较高如直接测量是非常危险的。电流互感器就起到变流和电气隔离作用。较早前，显示仪表大部分是指针式的电流电压表，所以电流互感器的二次电流大多数是安培级的（如5A等）。当今电量测量大多数字化，而计算机的采样的信号一般为毫安级（0-5V、4-20mA等）。微型电流互感器二次电流为毫安级，主要起大互感器与采样之间的桥梁作用。微型电流互感器称之为“仪用电流互感器”。（“仪用电流互感器”有一层含义是在实验室使用的多电流比精密电流互感器，一般用于扩大仪表量程。）电流互感器原理线路图微型电流互感器与变压器类似也是根据电磁感应原理工作，变压器变换的是电压而微型电流互感器变换的是电流罢了。绕组N1接被测电流，称为一次绕组（或原边绕组、初级绕组）；绕组N2接测量仪表，称为二次绕组（或副边绕组、次级绕组）。微型电流互感器一次绕组电流I1与二次绕组I2的电流比，叫实际电流比K。微型电流互感器在额定工作电流下工作时的电流比叫电流互感器额定电流比，用Kn表示。Kn=I1n/I2n 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。如需进一步了解相关低压配电产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城https://www.360docs.net/doc/2c9029145.html,。

电压互感器的区别

电压互感器 1.1.1 原理电压互感器（TV）是隔离高电压，供继电保护、自动装置和测量仪表获取一次电压信息的传感器。是一种特殊型式的变换器。特点：①容量小（通常只有几十伏安或几百伏安） ②一次电压（即电网电压）不受二次电压的影响 ③正常运行时近似空载，二次电压基本上等于二次感应电动势。 ④二次侧严禁短路，一次、二次一般接有熔断器保护 1.2.2 结构形式：分为电磁式电压互感器、电容式电压互感器、光电式互感器（1）电磁式电压互感器优点：结构简单，暂态响应特性较好。缺点：因铁芯的非线性特性，容易产生铁磁谐振，引起测量不准确和造成电压互感器的损坏。典型接

（2）电容式电压互感器（CVT）优点：没有谐振问题，装在线路上时可以兼作高频通道的结合电容器。缺点：暂态响应特性较电磁式差。带载波附件的电容式电压互感器原理接线如图所示，电容分压后的电压经T变换输出。（3）光电式互感器特点：无饱和，高精度，线性度好，体积小，重量轻，可靠性、安全性高等。光电互感器的采集器单元（包括电流电压传变和信号处理等）与电力设备的高电压部分等电位，高低压之间连接全部使用光纤，将一次电流电压传变为小电压信号，就地转换为数字量，通过光纤传输给保护、测量和监控等设备使用。 1.1.3 误差额定变比:

(1）变比误差定义：用电压互感器测出的电压nTVU2与实际电压U1之差与实际电压U1之比的百分值表示，即： (2）角误差角误差是指电压互感器一次电压向量与反向二次电压向量之间的夹角δ。 (3）电压互感器的准确度级 a: 对于测量用电压互感器的标准准确度级有：0.1、0.2、0.5、1.0、3.0五个等级 b：继电保护用电压互感器的标准准确度级有3P和6P两个等级

电压互感器原理及作用

电压互感器和电流互感器都是一种特殊的变压器，它们的应用主要是保护测量仪表和继电器，同时使二次侧设备小型化，那么电压互感器的原理和作用具体是什么呢？电压互感器的工作原理和特性电压互感器可分为电磁式和电容分压式两种，电压等级在220kV 及以下时多为电磁式，那么就以电磁式介绍。 1.工作原理电压互感器利用了电磁感应原理，在闭合的铁芯上，绕有两个不同匝数、相互绝缘的绕组，接入电源侧的是一次绕组N1，输出侧是二次绕组N2。当一次绕组加有电压时，绕组就会有交流电流通过，铁芯中就会产生与电源频率相同的交变磁通￠1，由于一次绕组和二次绕组在一个铁芯上，根据电磁感应定律，在二次绕组会产生频率相同到数值不同的感应电动势E2。因为匝数的不同导致两个绕组的感应电动势不同，具体数值关系就是：N1/N2=U1/U2根据国标，电压互感器二次侧输出电压值是100V。 2.电压互感器特性电压互感器一次电压不受二次负荷的影响。电压互感器二次侧仪表或继电器的电压线圈阻抗很大，通过的电流很小，因此电压互感器正常工作时接近空载状态。

电压互感器二次侧不能短路，因为短路后二次侧会产生很大的短路电流，会烧毁电压互感器，所以一般电压互感器一次、二次侧装设熔断器用于短路保护。电压互感器接线电压互感器有单相和三相两种，三相电压互感器一般只有20kV 以下电压等级。单相电压互感器：两台单相互感器接成Vv接线，三台单相电压互感器接成开口三角形。三相电压互感器：一台三相三柱式接成Yy0接线，用于测量线电压。结束语电压互感器和电流互感器原理一样都是利用了电磁感应原理，通过“电生磁”和“磁生电”将高电压转化成低电压，将大电流转化成小电流，使二次侧设备（测量仪表和继电器）都能小型化，同时也能使工作人员原理高压，保障人身安全。

10kV电流互感器型号含义

电流互感器型号代表什么意思 LM2-06.05型 AS12/1506/2S型 AS2/1756/2S型 LAZBJ-12型回答： LM2-06.05型电流互感器是“树脂浇注式电流互感器” L--电流互感器 M--母线型 2--设计序号 06--额定电压为0.6KV 05--额定电压为0.5KV AS12/150b/2S型电流互感器是“环氧树脂全封闭支柱式电流互感器” 它的国内型号为：LZZBJ9-12 150b/2S L—电流互感器 Z—支柱式 Z—浇注绝缘 B—带保护级 J—加大容量 9—设计序号 12—额定电压（12KV） 150b—浇注体宽度为150mm 2S—热稳定电流时间 AS12/175b/2S型电流互感器也是“环氧树脂全封闭支柱式电流互感器” 它的国内型号为：LZZBJ9-12 175b/2S 与上面的区别在于它的浇注体宽度变为175mm LAZBJ-12型电流互感器是“穿墙式全封闭电流互感器” L—电流互感器 A—穿墙式 Z--浇注绝缘 B—带保护级 J—加大容量 12—额定电压（12KV）一般来说，国产电流互感器型号字母的含义如下：第一个字母：。L--电流互感器第二（或三）个字母：A--穿墙式；M--母线型；B--支柱式；绝缘方面，C为瓷绝缘，S为塑料注射绝缘；D--单匝贯穿式；W--户外式；F--复匝式；G--改进型；

Y--低压式；Z--浇注绝缘或支柱式；Q--母线型；K--塑料外壳；J--浇注绝缘或加大容量。第四（或五）个字母：B--保护级；C--差动保护；D--D级；J--加大容量；Q--加强型。连字符后的字母：GH--高海拔地区使用；TH--湿热地区使用。

电压互感器的选择

电压互感器的选取首先必须知道电压互感器（PT,电压互感器有四级，0.2 0.5 .1.3 ，5 ）的作用： 1.用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，二 2.次侧接测量仪表、继电保护。 3.用来在线路发生故障时保护线路中的贵重设备、电机和变压器。 4.使用电压互感器可以将高电压与电气工作人员隔离选择原则： 1.5kV及以下多制成户内式;35kV以上则制成户外式。 2.35kV及以上不能制成三相式 3. 干式电压互感器结构简单、无着火和爆炸危险，但绝缘强度较低，只适用于6kV以下的户内式装置;浇注式电压互感器结构紧凑、维护方便，适用于3kV~35kV 户内式配电装置;油浸式电压互感器绝缘性能较好，可用于10kV以上的户外式配电装置;充气式电压互感器用于SF6全封闭电器中 4.一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并联，电压互感器二次侧不允许短路 5常见的四种接线方式。 (1).用一台单相电压互感器来测量某一相对地电压或相间电压的接线方式。 (2).用两台单相互感器接成不完全星形，也称V-V接线，用来测量各相间电压，但不能测相对地电压，广泛应用在20KV以下中性点不接地或经消弧线圈接地的电网中。 (3).用三台单相三绕组电压互感器构成YN，yn，d0或YN，y，d0的接线形式，广泛应用于3~220KV系统中，其二次绕组用于测量相间电压和相对地电压，辅助二次绕组接成开口三角形，供接入交流电网绝缘监视仪表和继电器用。用一台三相五柱式电压互感器代替上述三个单相三绕组电压互感器构成的接线性点不接地或经消弧线圈接地的系统中，为了测量相对地电压，PT一次绕组必须接成星形接地的方式。 (4).在3~60KV电网中，通常采用三只单相三绕组电压互感器或者一只三相五柱式电压互感器的接线形式。必须指出，不能用三相三柱式电压互感器做这种测量。当系统发生单相接地短路时，在互感器的三相中将有零序电流通过，产生大小相等、相位相同的零序磁通。在三相三柱式互感器中，零序磁通只能通过磁阻很大的气隙和铁外壳形成闭合磁路，零序电流很大，使互感器绕组过热甚至损坏设备。而在三相五柱式电压互感器中，零序磁通可通过两侧的铁芯构成回路，磁阻较小，所以零序电流值不大，对互感器不造成损害。

PCS-9250 系列电子式电流电压互感器技术和使用说明书

ZL_DLYH0101.0510 PCS-9250系列电子式电流电压互感器技术和使用说明书说明：此页为封面，印刷时必须与公司标准图标合成，确保资料名称、资料编号及其相对位置与本封面一致

目录 1概述 (1) 1.1应用范围 (1) 1.2型号和名称 (1) 1.3引用标准 (2) 1.4使用环境条件 (2) 1.5主要技术参数 (2) 2结构及工作原理 (4) 2.1总体结构 (4) 2.2电流传感器 (4) 2.3电压传感器 (5) 2.4数字变换器 (5) 3外型尺寸及装配结构 (6) 4与二次设备的接口 (8) 5运输、安装及调试 (8) 6维护 (9)

PCS-9250系列电子式电流电压互感器技术和使用说明书 1概述常规仪用互感器绝缘要求高，尺寸大，重量重，价格高；动态范围小，电流互感器有饱和现象；易产生铁磁谐振。电子式互感器是仪用互感器的发展方向。和常规仪用互感器相比，电子式互感器绝缘结构简单，体积小、重量轻、造价低；不含铁心，无磁饱和、铁磁谐振等问题；抗电磁干扰性能好；动态范围大，频率响应宽。依据国家电网公司科学技术项目SP11-2001-01-13-01《电子式电压电流互感器的研制》、国家经贸委技术创新项目01BK-042《数字式电压电流互感器研制》，南京南瑞继保电气有限公司联合西安西开高压电气股份有限公司共同完成了《PCS-9250系列/363kV GIS用组合型电子式电流电压互感器》项目。 1.1应用范围 PCS-9250系列电子式电流电压互感器与220kV六氟化硫气体绝缘金属封闭开关设备（GIS）配套，是GIS的组成元件之一。在额定电压为220kV、频率为50Hz的电力系统中，作为测量电流、电压，为数字化计量、测控及继电保护装置提供电流、电压信息的设备使用。可用于户内及户外环境下。目前，GIS中普遍采用铁芯式电流电压互感器，此类互感器存在动态范围小，在故障电流下易饱和，体积大，笨重，输出信号不能直接与数字化二次设备接口等缺点。PCS-9250系列电子式电流电压互感器是为克服常规互感器的缺点，适应变电站自动化技术的发展而开发的新型互感器。设备开发中充分考虑了变电站现场电磁干扰强及温度变化范围大等恶劣运行环境的影响。 PCS-9250系列利用空芯线圈测量电流，利用电容分压技术测量电压，利用光纤传送输出信号。本产品体积小、重量轻、无饱和现象、暂态性能好、性能稳定，具有良好的电磁兼容性能及较宽的工作温度范围。 PCS-9250系列电子式电流电压互感器的性能指标均符合IEC60044-6《互感器第六部分：保护用电流互感器暂态特性要求》、IEC60044-7《互感器第七部分：电子式电压互感器》、IEC60044-8《互感器第八部分：电子式电流互感器》等相关标准的要求。 1.2型号和名称型号和名称含义如下： PCS-9250-E G I-22-2400 ■1位字母表示互感器类型 E:有源式 O:无源式(光学互感器) L:低压用LPCT 1

电压互感器型号含义及原理

电压互感器型号含义及原理说明型号含义说明：第1位：J—PT 第2位：D—单相；S—三相；C—串级；W—五铁芯柱第3位：G—干式；J—油浸；C—瓷绝缘；Z—浇注绝缘；R—电容式；S—三相第4位：W—五铁芯柱；B—带补偿角差绕组；连字符号后面：GH—高海拔；TH—湿热区例： JDZ(X)10-3,6,10 J 电压互感器 Voltage transformer D 单相 Single phase Z 浇注式 Casting type X 带剩余电压绕组 With residual voltage winding 10 设计序号 Design Number 3,6,10 电压等级（kV） Voltage class(kV) JDZF7-10GYW1 J 电压互感器 Voltage transformer D 单相 Single phase Z 浇注式 Casting type F 带剩余电压绕组 With residual voltage winding 7 设计序号 Design Number 10 电压等级（kV） Voltage class(kV) GYW1 高原污秽 Plateau Dirty 互感器在供配电系统中主要分为两种：电压互感器和电流互感器。在供配电系统中，大电流、高电压有时不能直接用电流表和电压表来测量，必须通过互感器按比例减小后测量。互感器的内部结构就是变压器。按照变压器的原理运行。电压互感器的工作原理相当于2次侧开路的变压器，用来变压，在二次侧接入电压表测量电压（可以并联多个电压表）。电压互感器的二次侧不能短路。电流互感器的工作原理相当于2次侧短路的变压器，用来变流，在二次侧接入电流表测量电流（可以串联多个电流表）。电流互感器的二次侧不能开路。电压表相当于电压互感器大负载（阻抗大）测量装置。电流表相当于电流互感器小负载（阻抗小）测量装置。 PT，电压互感器，英文拼写Potential Transformers，是将一次侧的高电压按比例变为适合仪表或继电器使用的额定电压为100V的变换设备。电磁式电压互感器的工作原理和变压器相同。也称作TV。工作特点和要求：

全光学电压互感器关键技术及其工程应用

全光学电压互感器关键技术及其工程应用（张志鑫谭金权石梅荣张峰孙祥龙）南瑞航天(北京)电气控制技术有限公司北京100085 摘要：全光学电压互感器基于Pockels光电测量原理，实现了电压的非介入式、宽频域及精密测量，准确度达到0.2/3P，具有本质安全、强绝缘能力、突出的抗快速暂态过电压（VFTO）干扰性能及可靠性等优点。此外，全光学互感器大幅度降低了运行维护成本，不需要定期检修，通过状态自诊断即可实现产品状态维修，节省占地面积。我国独立自主率先开发出工程化产品，解决了无源式电子式互感器温度、振动等环境适应性及长期可靠性的关键技术难题，在我国智能化变电站建设中10余个工程项目得到应用，应用数量超过100台，产品运行稳定，总体运行情况良好。光学电压互感器基于全新的测量原理，在集成一体化、智能化、安全性、可靠性方面具有突出的优势，在未来的智能变电站建设中具有广阔的应用空间。关键字：全光学电压互感器、温度、振动，工程应用 The key technologies and the engineering applications of all optical voltage transformer ZHANG Zhi-xing, TAN Jin-quan, SHI Mei-rong, ZHANG Feng, SUN Xiang-long NAE(Beijing) Electric Control Technology Ltd. 100085 Abstract：All optical voltage transformer based on the principle of Pockels photoelectric measurement achieves the voltage of the non intrusive, wide frequency range, precision measurement, the accuracy of 0.2/3P and has the advantages of intrinsic safety, strong insulating ability, the outstanding performance of VFTO interference and reliability etc. Furthermore, all-optical transformer dramatically reduces operation and maintenance cost. It saves floor space and doesn't need regular overhauling as it can achieve condition-based maintenance by self-diagnosis. China has taked the lead in developing engineering products, solves the key technical problems of passive electronic transformer’s temperature, vibration, other environmental adapt ability , long term reliability and they have applied in more than 10 projects of Intelligent substation construction in China. The number of application is more than 100. The products are running stable, generally operating in good condition. All-optical voltage transformer based on the new measuring principle has the outstanding advantages of integration, intelligence, security and reliability and has a broad application space in the future construction of Smart Substation. Key Words：All optical voltage transformer, Temperature, Vibration, The engineering applications
