模电第3章模拟集成电路基础
1 , 1
2 2 i1
Id i2
Id
差模输入信号为Ui1 － Ui2= UId
若Ui1的瞬时极性与参考
极性一致，则Ui2的瞬时 极性与参考极性相反。
则有：
差模输入方式
ui1↑→ib1 ↑ →ic1 ↑ →uc1↓
ui2 ↓ →ib2 ↓ →ic2 ↓ →uc2 ↑
输出电压uO= uC1 － uC2≠0，而是 出现了信号，记为Uod。
3.1.1 集成电路中的元器件特点
（1）集成电路中的元器件是在相同的工艺条件下做出的， 邻近 的器件具有良好的对称性， 而且受环境温度和干扰的影响后的变 化也相同， 因而特别有利于实现需要对称结构的电路。
（2）集成工艺制造的电阻、 电容数值范围有一定的限制。集成电 路中的电阻是使用半导体材料的体电阻制成的， 因而很难制造大 的电阻， 其阻值一般在几十欧姆到几十千欧姆之间; 集成电路中的 电容是用PN结的结电容作的。
第3章 模拟集成电ห้องสมุดไป่ตู้基础
3.1 概述 3.2 电流源电路 3.3 差动放大电路 3.4 功率放大电路 3.5 集成电路
3.1 概述
集成电路是一种将“管”和“路”紧密结合的器件， 它以半 导体单晶硅为芯片， 采用专门的制造工艺， 把晶体管、 场效应 管、 二极管、 电阻和电容等元器件及它们之间的连线所组成的完 整电路制作在一起， 使之具有特定的功能。 集成电路体积小、 重量轻、 耗电少、 可靠性高， 已成为现代电子器件的主体。 集 成电路分数字与模拟两大类。
即u I1 1 2 u I d u Ic ;u I2 1 2 u I d u Ic
差模信号：指在两个输入端加上大小相等， 极性相反的信号
共模信号：指在两个输入端加上大小相等， 极性相同的信号
电工电子技术基础知识点详解8-1--思政引例
第8章集成运算放大器思政引例博观而约取，厚积而簿发。
——苏轼世界上第一台电子计算机的体积非常庞大，占据了167m2的大厅。
如今的手提式计算机可以用手提，手掌式计算机可以放在手心里。
最初的计算机与当今的计算机体积之所以相差如此之大，是因为当今有了集成电路。
目前大多数电子仪器设备都离不开集成电路，如由AD590组成的测溫电路，温度信号转换成电流信号，电流信号再经过转换、运算、放大并以电压形式输出，用电压表来对应显示温度。
在这里，集成运算放大器起了重要的作用，实际上已经成为模拟电子电路中最重要的元器件之一。
前面介绍电路都是由单个元器件构成，就是常说的分立电路，而现在实际应用中大多采用是集成电路，所谓集成电路就是把整个电路中元器件和连线同时制作在一块半导体芯片上构成具有特定功能的电子电路。
1958年，在美国德州仪器公司工作的Jack Killby发明了世界上第一个集成电路。
集成电路出现和应用，标志着电子技术发展到一个新的阶段，它实现材料、元器件、电路三者之间的统一。
与分立元件构成电路相比较，集成电路具有体积小、质量轻、功耗低、可靠性高等优点。
随着集成电路制造工艺的进步，集成度越来越高，有小规模（SSI）、中规模（MSI）、大规模（LSI）和超大规模（VLSI）之分。
目前的超大规模集成电路可以把上亿个元器件集成在一块小于指甲面积的硅片上。
集成电路分类方式有很多，如果按导电类型分，有双极型、单极型和二者兼容的3种类型。
按功能分，有数字集成电路、模型集成电路以及二者混合型。
模拟集成电路中主要包含集成运算放大器、集成功率放大器、集成稳压电源和集成AD/DA转换器等多种。
其中集成运算放大器简称集成运放，是集成电路中应用极为广泛的一种。
由于这种放大器早期在模拟计算机中实现数学运算，故名运算放大器。
现在它的应用已远远超出模拟计算的范畴，在信号处理、测量及波形转换、自动控制等领域都得到十分广泛的应用。
首先介绍集成运放的组成、电压传输特性和理想集成运放的工作情况。
什么是电子电路中的模拟集成电路它们有什么特点
什么是电子电路中的模拟集成电路它们有什么特点电子电路中的模拟集成电路及其特点电子电路中的模拟集成电路是指能够在电子设备中具有某种特定功能的集成电路。
相比数字集成电路，模拟集成电路主要用于处理连续信号，广泛应用于各种电子设备中，如通信设备、音频设备、传感器等。
本文将详细介绍模拟集成电路的定义、分类以及其特点。
一、模拟集成电路的定义及分类模拟集成电路是指能够对连续信号进行放大、滤波、调制等处理的集成电路。
它能够模拟连续信号的变化，以实现信号的处理和控制。
根据不同的功能和结构，模拟集成电路可以分为以下几类：1. 放大器类集成电路：包括运算放大器、差分放大器、功率放大器等。
这些电路能够对信号进行放大，提高信号的幅值或功率。
2. 滤波器类集成电路：用于对信号进行频率选择和滤波处理，包括通带滤波器、带阻滤波器等。
这些电路能够排除杂散信号，并提取所需频率范围内的信号。
3. 驱动器类集成电路：用于控制外部设备，如电机驱动器、显示驱动器等。
这些电路能够根据输入信号的变化来控制外部设备的工作状态。
4. 传感器接口类集成电路：用于连接传感器与其他电路，将传感器采集到的模拟信号转换为数字信号。
这些电路能够实现模拟信号与数字电路之间的接口转换。
二、模拟集成电路的特点1. 连续性：模拟集成电路能够对连续信号进行处理，能够完成对信号幅值、频率等连续变化的模拟。
相比之下，数字集成电路只能处理离散的数字信号。
2. 稳定性：模拟集成电路对环境的温度、电压变化等具有一定的稳定性，能够在不同的工作条件下维持良好的性能。
这对于要求高精度、高稳定性的应用场景非常关键。
3. 噪声：模拟集成电路在工作过程中会产生一定的噪声，这是由于元件本身的噪声以及电路结构引起的。
因此，在设计模拟集成电路时需要注意降低噪声对信号质量的影响。
4. 复杂度：模拟集成电路的设计和制造相对复杂，需要考虑电路的稳定性、可靠性、功耗等因素，并且对制造工艺的要求较高。
因此，模拟集成电路的开发和制造成本较高。

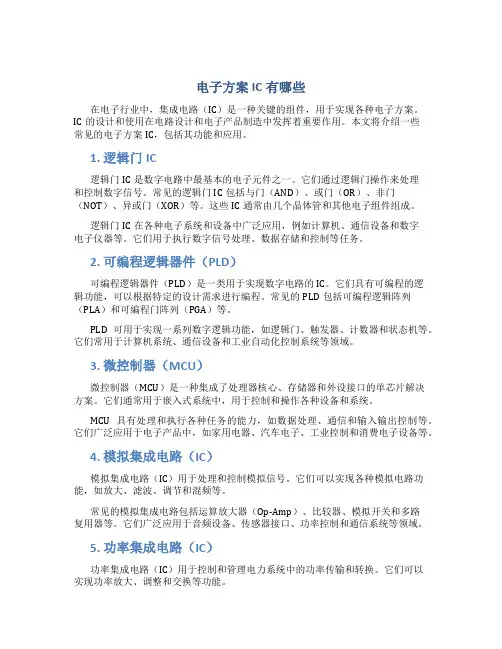

电子方案ic有哪些
电子方案IC有哪些在电子行业中，集成电路（IC）是一种关键的组件，用于实现各种电子方案。
IC的设计和使用在电路设计和电子产品制造中发挥着重要作用。
本文将介绍一些常见的电子方案IC，包括其功能和应用。
1. 逻辑门IC逻辑门IC是数字电路中最基本的电子元件之一。
它们通过逻辑门操作来处理和控制数字信号。
常见的逻辑门IC包括与门（AND）、或门（OR）、非门（NOT）、异或门（XOR）等。
这些IC通常由几个晶体管和其他电子组件组成。
逻辑门IC在各种电子系统和设备中广泛应用，例如计算机、通信设备和数字电子仪器等。
它们用于执行数字信号处理、数据存储和控制等任务。
2. 可编程逻辑器件（PLD）可编程逻辑器件（PLD）是一类用于实现数字电路的IC。
它们具有可编程的逻辑功能，可以根据特定的设计需求进行编程。
常见的PLD包括可编程逻辑阵列（PLA）和可编程门阵列（PGA）等。
PLD可用于实现一系列数字逻辑功能，如逻辑门、触发器、计数器和状态机等。
它们常用于计算机系统、通信设备和工业自动化控制系统等领域。
3. 微控制器（MCU）微控制器（MCU）是一种集成了处理器核心、存储器和外设接口的单芯片解决方案。
它们通常用于嵌入式系统中，用于控制和操作各种设备和系统。
MCU具有处理和执行各种任务的能力，如数据处理、通信和输入输出控制等。
它们广泛应用于电子产品中，如家用电器、汽车电子、工业控制和消费电子设备等。
4. 模拟集成电路（IC）模拟集成电路（IC）用于处理和控制模拟信号。
它们可以实现各种模拟电路功能，如放大、滤波、调节和混频等。
常见的模拟集成电路包括运算放大器（Op-Amp）、比较器、模拟开关和多路复用器等。
它们广泛应用于音频设备、传感器接口、功率控制和通信系统等领域。
5. 功率集成电路（IC）功率集成电路（IC）用于控制和管理电力系统中的功率传输和转换。
它们可以实现功率放大、调整和交换等功能。
常见的功率集成电路包括功率放大器、功率转换器和开关电源等。

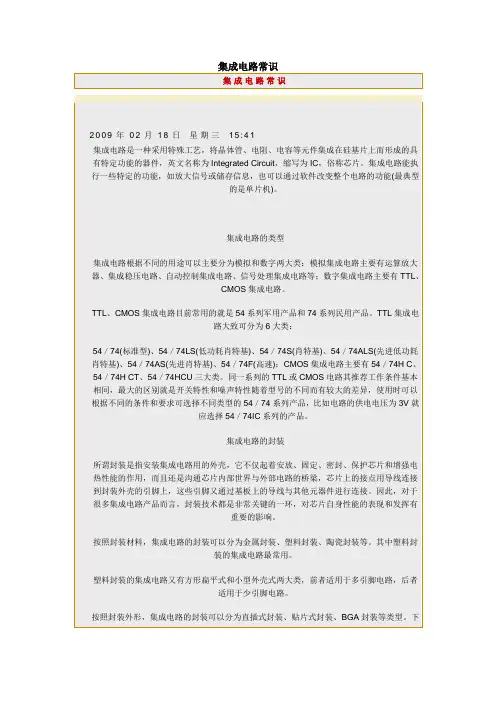

集成电路常识
集成电路常识集成电路常识2009年02月18日星期三15:41集成电路是一种采用特殊工艺，将晶体管、电阻、电容等元件集成在硅基片上而形成的具有特定功能的器件，英文名称为Integrated Circuit，缩写为IC，俗称芯片。
集成电路能执行一些特定的功能，如放大信号或储存信息，也可以通过软件改变整个电路的功能(最典型的是单片机)。
集成电路的类型集成电路根据不同的用途可以主要分为模拟和数字两大类：模拟集成电路主要有运算放大器、集成稳压电路、自动控制集成电路、信号处理集成电路等；数字集成电路主要有TTL、CMOS集成电路。
TTL、CMOS集成电路目前常用的就是54系列军用产品和74系列民用产品。
TTL集成电路大致可分为6大类：54／74(标准型)、54／74LS(低功耗肖特基)、54／74S(肖特基)、54／74ALS(先进低功耗肖特基)、54／74AS(先进肖特基)、54／74F(高速)；CMOS集成电路主要有54／74H C、54／74H CT、54／74HCU三大类。
同一系列的TTL或CMOS电路其推荐工作条件基本相同，最大的区别就是开关特性和噪声特性随着型号的不同而有较大的差异，使用时可以根据不同的条件和要求可选择不同类型的54／74系列产品，比如电路的供电电压为3V就应选择54／74IC系列的产品。
集成电路的封装所谓封装是指安装集成电路用的外壳，它不仅起着安放、固定、密封、保护芯片和增强电热性能的作用，而且还是沟通芯片内部世界与外部电路的桥梁，芯片上的接点用导线连接到封装外壳的引脚上，这些引脚又通过基板上的导线与其他元器件进行连接。
因此，对于很多集成电路产品而言，封装技术都是非常关键的一环，对芯片自身性能的表现和发挥有重要的影响。
按照封装材料，集成电路的封装可以分为金属封装、塑料封装、陶瓷封装等。
其中塑料封装的集成电路最常用。
塑料封装的集成电路又有方形扁平式和小型外壳式两大类，前者适用于多引脚电路，后者适用于少引脚电路。
电路中的集成电路与模拟电路的区别与应用
电路中的集成电路与模拟电路的区别与应用电路是现代科技的重要组成部分，而其中两种重要的电路类型是集成电路和模拟电路。
虽然它们在构造和应用方面存在一些相似之处，但是它们之间也有一些明显的区别。
本文将探讨集成电路与模拟电路的区别，并讨论它们在现代科技中的应用。
首先，我们来了解一下集成电路和模拟电路的定义。
集成电路是指由多种电子元件组成的微小晶片，它们通过微制造技术被集成到一块硅片上。
这样的集成可以大幅度降低电路的尺寸和功耗，提高电路的性能。
而模拟电路是一种用于处理模拟信号的电路，它能够将连续的输入信号转换为相应的连续输出信号。
其次，集成电路与模拟电路的工作原理也有所不同。
集成电路主要是基于数字逻辑原理，使用逻辑门和触发器等数字组件进行运算和控制。
它通过将多个数字逻辑门连接在一起来实现各种功能，如加法器、乘法器、寄存器等。
而模拟电路则需要使用模拟运算放大器、滤波器和积分器等模拟组件来处理连续变化的模拟信号。
另外，集成电路和模拟电路在应用方面也有所不同。
集成电路广泛应用于计算机、通信、消费电子等领域，包括微处理器、存储器、通信芯片等。
通过将多个逻辑门和触发器等数字组件集成在一起，集成电路能够实现复杂的计算和数据处理任务。
而模拟电路常用于音频放大器、功率放大器、滤波器和传感器等应用中。
它能够对模拟信号进行放大、滤波和调节，以满足不同应用领域对信号处理的需求。
虽然集成电路和模拟电路在构造和应用方面存在差异，但是它们在一些领域中也有交叉应用。
例如，模拟电路可以用于构建模拟到数字转换器（ADC），将模拟信号转换为数字信号，以便进行数字信号处理。
同样，集成电路也可以包含一些模拟电路的组件，以提供模拟信号处理的功能。
总结起来，集成电路和模拟电路是电路领域中两种重要的电路类型。
它们在构造和应用方面存在一些明显的区别，但也有一些共同之处。
集成电路主要用于数字逻辑和计算任务，而模拟电路则用于处理连续变化的模拟信号。
通过深入了解它们的工作原理和应用，我们能够更好地理解电路技术在现代科技中的重要性和应用前景。
电子电路中的放大器有哪些常见类型
电子电路中的放大器有哪些常见类型在电子电路中，放大器是一种用于增加电压、电流或功率的设备。
放大器广泛应用于各种电子设备中，例如音频放大器、功放、射频放大器等。
本文将介绍电子电路中常见的放大器类型。
一、运算放大器（Operational Amplifier，简称Op-Amp）运算放大器是一种差分输入的直流耦合放大器，具有极高的开环增益和输入阻抗，常用于模拟电路和某些数字电路中。
运算放大器的输出与输入之间存在线性关系，可以通过外部电路元件调整增益和频率响应。
它通常具有多个引脚，包括正输入端、负输入端和输出端。
二、晶体管放大器（Transistor Amplifier）晶体管放大器是一种使用晶体管作为放大元件的放大器。
它可以分为两种类型：BJT（双极性结型晶体管）放大器和MOSFET（金属氧化物半导体场效应晶体管）放大器。
1. BJT放大器BJT放大器是基于双极结型晶体管的放大器，根据放大器的连接方式和电路配置不同，可以分为共射极放大器、共基极放大器和共集极放大器等。
共射极放大器是应用最为广泛的一种类型，具有较高的电压增益和较低的输入阻抗。
2. MOSFET放大器MOSFET放大器是基于金属氧化物半导体场效应晶体管的放大器，也可以根据电路连接方式分为共源极放大器、共栅极放大器和共漏极放大器等。
MOSFET放大器具有高输入阻抗和低输出阻抗的特点，适用于高频率放大应用。
三、运算式放大器（Integrated Operational Amplifier）运算式放大器是一种集成的运算放大器，在单片集成电路中内建了多个运算放大器。
它的引脚布局和功能与独立运算放大器相似，但集成度更高，能够在小体积的芯片上实现多个放大器。
四、差动放大器（Differential Amplifier）差动放大器是一种特殊的放大器，具有两个输入端和一个输出端。
它能够放大两个输入信号之间的差异，常用于抑制共模干扰和增强信号传输质量。
差动放大器通常用于模拟信号处理和通信系统中。
基于运算放大器和模拟集成电路的电路设计
本书深入探讨了模拟集成电路的设计与应用。模拟集成电路是一种用于模拟信号处理的集成电路， 它主要包括放大器、滤波器、比较器等。本书详细介绍了模拟集成电路的设计流程、元件的选择 与布局、版图绘制等，同时也介绍了模拟集成电路在音频、视频等领域的应用。
“运算放大器是模拟集成电路的核心组成部分，它具有高放大倍数、低输出 电阻、高输入电阻等特点，被广泛应用于各种模拟电路中。”
这句话简明扼要地概括了运算放大器的基本特性和其在电路设计中的地位。 运算放大器能够将微弱的输入信号放大到足够大的幅度，使得其能够驱动后续的 电路或者元件。同时，由于其具有高输入电阻和低输出电阻的特性，使得运算放 大器在信号传输过程中不会引入额外的噪声和失真。
本书还通过大量实例介绍了基于运算放大器和模拟集成电路的电路设计。这些实例包括音频放大 器、视频放大器、电源电路、振荡器等。通过这些实例，读者可以更好地理解运算放大器和模拟 集成电路在电路设计中的应用。
《基于运算放大器和模拟集成电路的电路设计》是一本全面介绍运算放大器和模拟集成电路在电 路设计中应用的书籍。本书不仅适用于电子工程技术人员，也适用于电子类专业的本科生和研究 生。通过阅读本书，读者可以深入了解运算放大器和模拟集成电路的基本原理和应用，从而更好 地进行电路设计。
“基于运算放大器和模拟集成电路的电路设计需要综合考虑多种因素，如性 能指标、功耗、体积、成本等。通过对这些因素的综合考虑，可以设计出符合实 际应用需求的电路。”
