管道单线图符号说明
管道单线图代号及规则2011
管道代号编号规则及含义4”— PL -- 1 -- S6 – 800 - 0402 — IP – 1 – 41A （1）（2）（3）（4）（5）（6）（7）（8）（9）管道组合号（管道代号）由7个单元组成，这7个单元依次是：（1）管道尺寸；（2）物料代号；（3）管道等级；（4）材料代码；（5）装置区域；（6）管线序号；（7）隔热或隔声代号；（8）垫片等级；（9）垫片材料。
（1）管道尺寸一般标注公称尺寸，以英寸为单位，只注符号，不注单位。
（2）物料代号工艺物料代号辅助、公用工程物料代号（3）管道等级1： 150LB3： 300LB6： 600LB7： 1500LB9： 900LB（4）材料代号A : 铝C : 碳钢D : 双相钢R : 铬S : 不锈钢S3 : 304S4 : 304LS5 : 316S6 : 316LS7 : 317LG30 : G30合金--------注“1”HB-2 : HAST –B--2HC : HAST –C276G : 镀锌N : 镍合金Zr : 锆合金SC : 蒸汽/冷凝水用碳钢T : TUBING 透平管注“1”哈斯特洛依（HASTELLOY）镍基合金哈斯特洛依合金是镍-钼，镍-铬-钼系合金。
早期的（Ni60-Mo19-Fe20）哈斯特洛依A解决了耐蚀合金领域内耐盐酸腐蚀的问题。
但它只能用于70℃以下的盐酸腐蚀。
适当提高钼并降低铁而发展的哈斯特洛依B(0Ni65Mo28Fe5V)和哈斯特洛依B2(00Ni70M028)，则可用于沸腾温度下任意浓度的盐酸，甚至在硫酸、氢氟酸中也有良好的耐腐蚀性。
哈斯特洛依B2因超低碳量含量，其耐蚀性比哈斯特洛依B优良。
哈斯特洛依B3是一个增加的牌号，热稳定性比B2好。
同样具有卓越的抗盐酸、硫酸、醋酸和磷酸及其它非氧化性环境腐蚀的能力。
哈斯特洛依A、B、B2Ni-Mo合金在盐酸中有良好的耐蚀性，但在加有氧或氧化剂的介质中，则耐蚀性显著下降。
配管图中符号说明
(X)1 管线图中系表示弯头之代号。
(O)2 符号系表示由令接头。
(O)3 以单实线及常用符号画成之管线图，称为单线图。
(X)4 管线符号，系表示屋外送水管。
(O)5 中国国家标准之英文缩写为CNS。
(O)6 管螺纹规格，英制与美制互不相同。
(X)7 管线符号系表示凸缘接头。
(X)8 管线符号系表示伸缩接头。
(O)9 圆的面积为半径×半径×圆周率。
(X)10 1公寸等于10吋。
(X)11 排水系统图中之通气管线均用实线绘示。
(O)12 管线施工图可供现场配管之用。
(X)13 管线图中系表示闸阀。
(O)14 管线图中系表示弯管。
(X)15 管线平面图中表示A管较B管为高。
(O)16 下水道法规定，用户排水设备之管理、维护，由下水道用户自行负责。
(X)17 有了齐全之管线图就不须施工说明书。
(X)18 PVCP代号是表示铜管。
(O)19 自来水管线符号是表示承插式直管。
(X)20 管线示意图上，管路线条之粗细，与管径大小有关。
(O)21 管线立体图，可明显表示长度、宽度、高度及方向。
(O)22 自来水管路图中所使用符号是表示给水栓。
(O)23 管路图须在其右上方或左上方适当之位置，加画一指北标，以指示管路方向。
(X)24 下图为抽水机管线图，箭头所指符号之管件名称为「凸缘渐缩管」。
(O)25 管路图上水管类之英文符号为W。
(X)26 图例标示，系表示管a与管b不连接。
(X)27 铁塑由令为铁管与塑料管之连接管件，其图例标示为。
(O)28 符号是表示凸缘接头。
(O)29 符号系表示止回阀。
(O)30 1/20缩尺图中之长度为60mm，其实际长应为1200mm。
(X)31 左图所示配件接合方式为凸缘装接。
(X)32 第一角投影法，其排列方式为俯视图在前视图的正上方。
(O)33 左图为渐缩接头之符号。
(O)34 绘制落样图时，其长度尺寸之计算系以中心线为准。
(O)35 符号为表示双承口套管。
管道图形符号
管道工程图形符号
管道及附件|管道的连接 |阀门 |卫生器具及水池 |设备
及仪表
暖通工程图形符号
线型 | 风管及部件 | 通风空调设备 | 阀门
(二)管道工程图形符号
管道及附件|管道的连接 |阀门 |卫生器具及水池 |设备及仪
表
电气符号
一、线路敷设方法
1、穿焊接钢管敷设：SC
2、穿电线管敷设：MT（JDG、KBG）
3、穿硬塑料管敷设：PC
4、穿阻燃半硬聚氯乙烯管敷设：FPC
5、电缆桥架敷设：CT
6、金属线槽敷设：MR
7、塑料线槽敷设：PR
8、用钢索敷设：M
9、穿聚氯乙烯塑料波纹电线管敷设：KPC
10、穿金属软管敷设：CP
11、穿水煤气管敷设：RC
12、电缆沟敷设：TC
13、直接埋设：DB
14、混凝土排管敷设：CE
二、导线敷设方式
1、沿或跨梁（屋架）敷设：AB
2、暗敷设在梁内：BC
3、沿柱或跨柱敷设：AC
4、暗敷设柱内：CLC
5、沿墙面敷设：WS
6、暗敷设在墙内：WC
7、沿天棚或顶板面敷设：CE
8、暗敷设在屋面或顶板内：CC
9、吊顶内敷设：SCE
10地板或地面下敷设：FC
三、灯具安装方式
1、线吊式自在器线吊式：SW
2、链吊式：CS
3、管吊式：DS
4、壁装式：W
5、吸顶式：C
6、顶棚内安装：CR
7、墙壁内安装：WR
8、支架上安装：S
9、柱上安装：CL
10、座装：HM
11、嵌入式：R。
Welcome !!!
欢迎您的下载，
资料仅供参考！
精选资料，欢迎下载。
配管图中符号说明
(X)1 管线图中系表示弯头之代号。
(O)2 符号系表示由令接头。
(O)3 以单实线及常用符号画成之管线图，称为单线图。
(X)4 管线符号，系表示屋外送水管。
(O)5 中国国家标准之英文缩写为CNS。
(O)6 管螺纹规格，英制与美制互不相同。
(X)7 管线符号系表示凸缘接头。
(X)8 管线符号系表示伸缩接头。
(O)9 圆的面积为半径×半径×圆周率。
(X)10 1公寸等于10吋。
(X)11 排水系统图中之通气管线均用实线绘示。
(O)12 管线施工图可供现场配管之用。
(X)13 管线图中系表示闸阀。
(O)14 管线图中系表示弯管。
(X)15 管线平面图中表示A管较B管为高。
(O)16 下水道法规定，用户排水设备之管理、维护，由下水道用户自行负责。
(X)17 有了齐全之管线图就不须施工说明书。
(X)18 PVCP代号是表示铜管。
(O)19 自来水管线符号是表示承插式直管。
(X)20 管线示意图上，管路线条之粗细，与管径大小有关。
(O)21 管线立体图，可明显表示长度、宽度、高度及方向。
(O)22 自来水管路图中所使用符号是表示给水栓。
(O)23 管路图须在其右上方或左上方适当之位置，加画一指北标，以指示管路方向。
(X)24 下图为抽水机管线图，箭头所指符号之管件名称为「凸缘渐缩管」。
(O)25 管路图上水管类之英文符号为W。
(X)26 图例标示，系表示管a与管b不连接。
(X)27 铁塑由令为铁管与塑料管之连接管件，其图例标示为。
(O)28 符号是表示凸缘接头。
(O)29 符号系表示止回阀。
(O)30 1/20缩尺图中之长度为60mm，其实际长应为1200m m。
(X)31 左图所示配件接合方式为凸缘装接。
(X)32 第一角投影法，其排列方式为俯视图在前视图的正上方。
(完整word版)配管图中符号说明
（X)1 管线图中系表示弯头之代号。
(O)2 符号系表示由令接头。
(O)3 以单实线及常用符号画成之管线图，称为单线图。
(X）4 管线符号，系表示屋外送水管.(O）5 中国国家标准之英文缩写为CNS。
（O）6 管螺纹规格，英制与美制互不相同。
(X）7 管线符号系表示凸缘接头。
(X）8 管线符号系表示伸缩接头。
（O）9 圆的面积为半径×半径×圆周率。
(X）10 1公寸等于10吋.（X)11 排水系统图中之通气管线均用实线绘示。
(O)12 管线施工图可供现场配管之用。
(X）13 管线图中系表示闸阀。
（O)14 管线图中系表示弯管.（X）15 管线平面图中表示A管较B管为高。
(O)16 下水道法规定,用户排水设备之管理、维护,由下水道用户自行负责。
(X）17 有了齐全之管线图就不须施工说明书。
（X）18 PVCP代号是表示铜管。
（O)19 自来水管线符号是表示承插式直管。
(X)20 管线示意图上,管路线条之粗细,与管径大小有关。
(O)21 管线立体图,可明显表示长度、宽度、高度及方向.（O）22 自来水管路图中所使用符号是表示给水栓。
(O)23 管路图须在其右上方或左上方适当之位置，加画一指北标，以指示管路方向。
（X）24 下图为抽水机管线图,箭头所指符号之管件名称为「凸缘渐缩管」。
(O)25 管路图上水管类之英文符号为W。
(X）26 图例标示,系表示管a与管b不连接.(X)27 铁塑由令为铁管与塑料管之连接管件，其图例标示为。
(O)28 符号是表示凸缘接头。
(O)29 符号系表示止回阀。
（O)30 1/20缩尺图中之长度为60mm，其实际长应为1200mm。
(X）31 左图所示配件接合方式为凸缘装接。
(X）32 第一角投影法，其排列方式为俯视图在前视图的正上方。
（O)33 左图为渐缩接头之符号。
(O）34 绘制落样图时，其长度尺寸之计算系以中心线为准。
(O）35 符号为表示双承口套管。

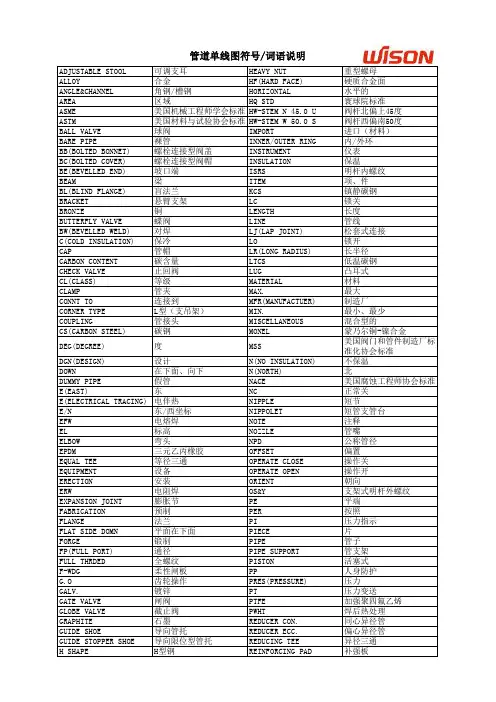

管道单线图符号说明
ADJUSTABLE STOOL 可调支耳HEAVY NUT重型螺母ALLOY合金HF(HARD FACE)硬质合金面ANGLE&CHANNEL角钢/槽钢HORIZONTAL水平的AREA区域HQ STD寰球院标准ASME美国机械工程师学会标准HW-STEM N 45.0 U阀杆北偏上45度ASTM美国材料与试验协会标准HW-STEM W 50.0 S阀杆西偏南50度BALL VALVE球阀IMPORT进口（材料）BARE PIPE裸管INNER/OUTER RING内/外环BB(BOLTED BONNET)螺栓连接型阀盖INSTRUMENT仪表BC(BOLTED COVER)螺栓连接型阀帽INSULATION保温BE(BEVELLED END)坡口端ISRS明杆内螺纹BEAM梁ITEM项、件BL(BLIND FLANGE)盲法兰KCS镇静碳钢BRACKET悬臂支架LC锁关BRONZE铜LENGTH长度BUTTERFLY VALVE蝶阀LINE管线BW(BEVELLED WELD)对焊LJ(LAP JOINT)松套式连接C(COLD INSULATION)保冷LO锁开CAP管帽LR(LONG RADIUS)长半径CARBON CONTENT碳含量LTCS低温碳钢CHECK VALVE止回阀LUG凸耳式CL(CLASS)等级MATERIAL材料CLAMP管夹MAX.最大CONNT TO连接到MFR(MANUFACTUER)制造厂CORNER TYPE L型（支吊架）MIN.最小、最少COUPLING管接头MISCELLANEOUS混合型的CS(CARBON STEEL)碳钢MONEL蒙乃尔铜-镍合金DEG(DEGREE)度MSS 美国阀门和管件制造厂标准化协会标准DGN(DESIGN)设计N(NO INSULATION)不保温DOWN在下面、向下N(NORTH)北DUMMY PIPE假管NACE美国腐蚀工程师协会标准E(EAST)东NC正常关E(ELECTRICAL TRACING)电伴热NIPPLE短节E/N东/西坐标NIPPOLET短管支管台EFW电熔焊NOTE注释EL标高NOZZLE管嘴ELBOW弯头NPD公称管径EPDM三元乙丙橡胶OFFSET偏置EQUAL TEE等径三通OPERATE CLOSE操作关EQUIPMENT设备OPERATE OPEN操作开ERECTION安装ORIENT朝向ERW电阻焊OS&Y支架式明杆外螺纹EXPANSION JOINT膨胀节PE平端FABRICATION预制PER按照FLANGE法兰PI压力指示FLAT SIDE DOMN平面在下面PIECE片FORGE锻制PIPE管子FP(FULL PORT)通径PIPE SUPPORT管支架FULL THRDED全螺纹PISTON活塞式F-WDG柔性闸板PP人身防护G.O齿轮操作PRES(PRESSURE)压力GALV.镀锌PT压力变送GATE VALVE闸阀PTFE加强聚四氟乙烯GLOBE VALVE截止阀PWHT焊后热处理GRAPHITE石墨REDUCER CON.同心异径管GUIDE SHOE导向管托REDUCER ECC.偏心异径管GUIDE STOPPER SHOE导向限位型管托REDUCING TEE异径三通H SHAPE H型钢REINFORCING PAD补强板管道单线图符号/词语说明。
管道单线图符号说明
SCRD SEE ISO SHEET SLIDE LUG SLIDE SHOE SLIDE STOOL SLIDE STRAP SLOPE SMLS SNUBBER SOCKLET SOFT IRON SP(SHORT PATTERN) SPACER&BLANK SPECIAL SPECIFICATION SPECTACLE BLINDK SPIRAL WOUND GASKET SPRING SUPPORT SPT-WDG SR(SHORT RADIUS) SS(STAINLESS STEEL) STANCHION STD. STEAM TRAP STOP VALVE STOPPER SHOE STRAIGHT PIPE STRAINER STRAP STRUCTURE STUB END STUD BOLT/HEX. NUT SV(SAFETY VALVE) SW SWAGE S-WDG TAIL SOUTH TAIL UP TE TEFLON SLIDE PLATE TEMP(TEMPERATURE)
石墨 导向管托 导向限位型管托 焊后热处理 同心异径管 偏心异径管 异径三通 补强板 突面法兰端 环 环连接椭圆垫 环连接 主管 南 中压蒸汽伴热 低压蒸汽伴热 南偏西63度
壁厚系列
螺纹 接至…单线图 页 导向支耳 滑动管托 滑动耳轴 导向型管夹 坡度 无缝 减振器 承插支管台 软铁 短型 插板/垫环 特殊的 规范、标准 8字盲板 缠绕垫片 弹簧架 分体楔式 短半径 不锈钢 支柱 标准 蒸汽疏水阀 切断阀 限位型管托 直管 过滤器 管夹 结构 突缘短节 双头螺栓/六角螺母 安全阀 承插焊 锻造 楔形单闸板 尾部向南 尾部向上 螺纹端 聚四氟乙烯滑动板 温度
PRES(PRESSURE) PT PTFE TT U/G UP V/D(VENT/DRAIN) VALVE VERTICAL W(HOT WATER TRACING) W(WEST) W27S WAFER WELD WELDOLET WN(WELDING NECK) XS（EXTRA STRONG) XXS(DOUBLE EXTRA STRONG) Y-GLOBE VALVE TRUNNION
压力管道单线图图例
压力管道单线图图例
压力管道图例及编号编制说明
PL 1 001
管道序列号 PG,汽(气)体装置、工程
PL,液体或车间编号
1.压力管道由不同规格不同材料组成的，每个规格的管道都应分别编号;
2.压力管道如有变压(有减压阀) 同规格同材料的压力管道也应分别编号
3.压力管道序列号排列原则先主管再支管,先编大直径管再编小直径管,自高压向低压编排;
4.管端设备可由A、B、C等分别标注不同的设备后，并在备注中说明，例如:
B
PG-1-007
Ф108,16Mn Ф108,20#
PG-1-002 PG-1-003 PG-1-004
Ф159,20#
Ф219,20# Ф108,20# Ф108,20# PG-1-006 PG-1-005
PG-1-001
D C A
Ф50,20g
备注:一般左侧为管道起点，不按比例
A,分气包 B,换热器 C,烘筒
D,放空 E,反应锅
符号: 高压侧低压侧一种材料另一种材料
变径减压阀材料变化
设备出现多次应以数字1、2、3、进行区别如C1、C2、C3说明有三台烘筒。
