语音型防盗报警器
GSM报警器使用说明书
语音型GSM报警器使用说明书系统简介主机图■ SIM卡安装把SIM卡装入SIM卡座内■提示信息主机设置1、初次上电按安装方法，打开SIM卡后盖，将SIM卡插入主机后面的SIM卡座内。
再将通电的电源适配器输出端插入主机电源孔。
此时，主机语音提示“欢迎使用智能型语音报警器”；之后，主机开始检测GSM网络，主机面板上的GSM信号灯开始闪烁(1秒闪一次)，表示正在搜索GSM信号，直到网络正常后，GSM信号灯转为3秒闪一次。
则表示GSM信号及SIM卡都正常。
如果出现六防区灯同时闪烁及主机隔20秒重启一次表示主机未装SIM卡或检测SIM卡不正常。
最后，将后备电池的开关拨到 [ON]状态即可。
2、报警留言录音：设置录音的方法为：按住【SET】键3秒，主机会语音提示“录音”，再次按SET退出录音。
3、开启或关闭GSM模块主机在出厂的状态GSM模块是开启的，如果用户未插手机卡，主机会不断的重启直到找到手机卡及GSM信号。
关闭GSM模块是指主机在上电开机后，主机不检测手机卡，主机只能作为一台现场报警器用。
能现场报警鸣笛但不会往外拨打电话，在关闭GSM模块后如果主机未插手机卡，主机不会自动重启。
关闭GSM模块的方法是: 在主机撤防的状态下，按主机SET键3秒，这时录音灯亮起后松开SET键，等2秒再次按住SET键3秒，主机会提示“嘀嘀嘀”三声。
表示主机转入关闭GSM模块的状态。
这时断开主机电源，重新上电，主机会播“欢迎使用智能语音型报警器”后，会响“嘀嘀嘀”三声，表示主机已转入关闭GSM模块的状态。
开启GSM模块的方法是: 在主机撤防的状态下，按主机SET键3秒，这时录音灯亮起后松开SET键，等2秒再次按住SET键3秒，主机会提示“嘀嘀”二声。
表示主机转入开启GSM模块的状态。
这时断开主机电源，重新上电，主机会播“欢迎使用智能语音型报警器”后，会响“嘀”一声，表示主机已转入开启GSM模块的状态。
注：用户关闭GSM模块会导致主机不读手机卡现像。

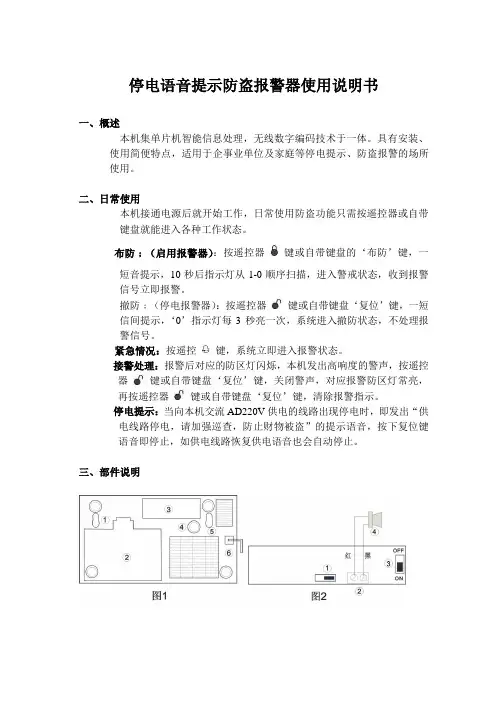

停电语音提示防盗报警器使用说明书
停电语音提示防盗报警器使用说明书一、概述本机集单片机智能信息处理，无线数字编码技术于一体。
具有安装、使用简便特点，适用于企事业单位及家庭等停电提示、防盗报警的场所使用。
二、日常使用本机接通电源后就开始工作，日常使用防盗功能只需按遥控器或自带键盘就能进入各种工作状态。
布防﹔（启用报警器）：按遥控器键或自带键盘的‘布防’键，一短音提示，10秒后指示灯从1-0顺序扫描，进入警戒状态，收到报警信号立即报警。
撤防﹔（停电报警器）：按遥控器键或自带键盘‘复位’键，一短信间提示，‘0’指示灯每3秒亮一次，系统进入撤防状态，不处理报警信号。
紧急情况：按遥控键，系统立即进入报警状态。
接警处理：报警后对应的防区灯闪烁，本机发出高响度的警声，按遥控器键或自带键盘‘复位’键，关闭警声，对应报警防区灯常亮，再按遥控器键或自带键盘‘复位’键，清除报警指示。
停电提示：当向本机交流AD220V供电的线路出现停电时，即发出“供电线路停电，请加强巡查，防止财物被盗”的提示语音，按下复位键语音即停止，如供电线路恢复供电语音也会自动停止。
三、部件说明图1说明：①⑤安装固定孔。
②电池盒（7节可充电电池）③接线口，详见图2④编码键⑤电源线图2说明：①音量开关：置‘高’提示音为高响度，置‘低’提示音为低响度。
②联动输出：报警后输出12V直流电，最大负载300mA③电源开关：置‘ON’开启电源，置‘OFF’关闭电源。
④有源警号（选购件）：红色接‘AL’，黑色接‘—’四、编码设置编码出厂已经设置，用户不必另行设置，当要增加探测器的时候设置。
1、探测器编码：按编码键，见图1 ④，按‘布防’键，选择要使用的防区后驱动探测器报警，主机一短音提示，按‘确认’键，编码完成，按‘复位’键退出编码状态。
2、遥控器编码：按编码键，见图1 ④，反复按‘布防’键，直至1、2指示灯同时亮起，按遥控器键，主机一短音提示，按‘确认’键，编码完成，按‘复位’键退出编码状态。
时钟型99防区语音报警器说明书
全功能无线数码智能安防报警系统使用说明书系统简介：本系统为新一代的家用/商用全兼容的安防报警系统，报警主机和配件之间完全无线连接，安装方便。
采用全新的百万组无线编码技术，保密性强。
当有人非法闯入时，主机会发出警报。
同时拨打主人的电话或手机。
配合烟雾感应器和燃气感应器可以防止火灾发生和燃气泄漏。
广泛应用于家庭，商铺，工厂、学校、别墅等区域。
功能特点：◆99个无线防区，每个防区均可独立工作，可设置多达9种工作模式。
◆报警时自动拨打用户设置的6组电话号码；兼容200电话及IP电话。
◆语音留言功能和语音播报防区功能相结合。
◆支持远程异地监听、电话布防、撤防及阻吓功能及独有的远程查询功能。
◆智能学习各种无线配件，快捷方便，兼容2262及百万组编码。
方便用户扩展功能。
◆停电报警功能，停电后主机可以拨打预设的电话号码，通知用户；用户也可远程查询家里的是否停电。
◆内置高精度定时芯片，具有九组定时功能。
可以定制布防，撤防或设置成闹钟；更具有独有的整点报时功能。
断电后时间设置不消失。
◆超强的语音查询功能，可以查询设置的各组电话号码、最近的报警记录、防区类型、定时设置等。
◆全程语音指导，用户操作及远程控制时更方便。
◆全功能设计。
本系统内置迎宾器，门铃和呼叫器功能。
适合各种商业用途。
门磁安装：用随机配备的双面胶把磁条贴在门上，门磁感应器贴在门框上。
安装时注意讲磁条装在门磁感应器有LED指示灯的一侧。
两者对齐。
间距小于1厘米。
若门磁欠压指示灯长亮表示电池电压不足，需要更换电池。
红外安装：红外感应器的原理是感应人体发出的红外线信号，探测人体的移动。
感应距离随着环境温度的变化通常为5-12米。
夏天温度高，感应距离会变近。
冬天温度低，感应距离远。
红外感应器通常安装在离地面2米左右的位置，对准需要探测的区域。
红外感应器只能装在室内。
不要对着太阳光、窗户、空调等温度快速变化的地方。
红外感应器需要在启动3-5分钟后进入稳定状态。
快速使用：主机的基本操作：遥控器布防及撤防：主人离家外出时按遥控器上的“布防”键设防，主机进入工作状态。

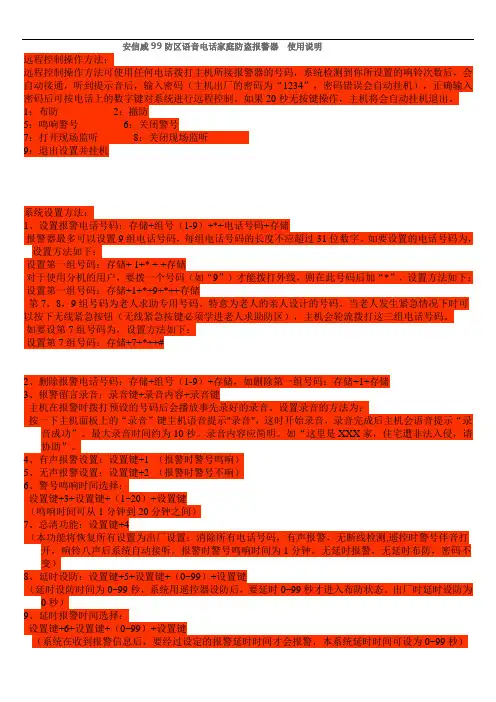

安信威99防区语音电话家庭防盗报警器 使用说明
安信威99防区语音电话家庭防盗报警器使用说明远程控制操作方法：远程控制操作方法可使用任何电话拨打主机所接报警器的号码，系统检测到你所设置的响铃次数后，会自动接通，听到提示音后，输入密码（主机出厂的密码为“1234”，密码错误会自动挂机），正确输入密码后可按电话上的数字键对系统进行远程控制。
如果20秒无按键操作，主机将会自动挂机退出。
1：布防 2：撤防5：鸣响警号 6：关闭警号7：打开现场监听 8：关闭现场监听9：退出设置并挂机系统设置方法：1、设置报警电话号码：存储+组号（1-9）+*+电话号码+存储报警器最多可以设置9组电话号码，每组电话号码的长度不应超过31位数字。
如要设置的电话号码为，设置方法如下：设置第一组号码：存储+ 1+* + +存储对于使用分机的用户，要拨一个号码（如“9”）才能拨打外线，则在此号码后加“*”，设置方法如下：设置第一组号码：存储+1+*+9+*++存储第7，8，9组号码为老人求助专用号码。
特意为老人的亲人设计的号码。
当老人发生紧急情况下时可以按下无线紧急按钮（无线紧急按键必须学进老人求助防区），主机会轮流拨打这三组电话号码。
如要设第7组号码为，设置方法如下：设置第7组号码：存储+7+*++#2、删除报警电话号码：存储+组号（1-9）+存储，如删除第一组号码：存储+1+存储3、报警留言录音：录音键+录音内容+录音键主机在报警时拨打预设的号码后会播放事先录好的录音。
设置录音的方法为：按一下主机面板上的“录音”键主机语音提示"录音"，这时开始录音，录音完成后主机会语音提示“录音成功”。
最大录音时间约为10秒。
录音内容应简明。
如“这里是XXX家，住宅遭非法入侵，请协助”。
4、有声报警设置：设置键+1 （报警时警号鸣响）5、无声报警设置：设置键+2 （报警时警号不响）6、警号鸣响时间选择：设置键+3+设置键+（1~20）+设置键（鸣响时间可从1分钟到20分钟之间）7、总清功能：设置键+4（本功能将恢复所有设置为出厂设置：消除所有电话号码，有声报警，无断线检测,遥控时警号伴音打开，响铃八声后系统自动接听。

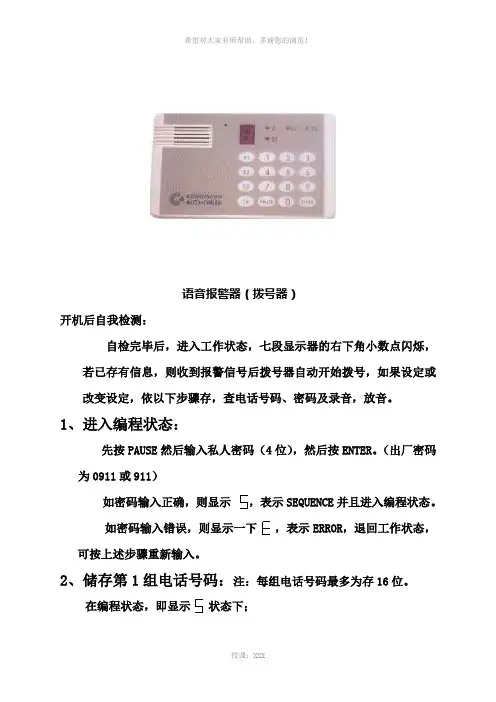

语音报警器的使用
语音报警器（拨号器）开机后自我检测：自检完毕后，进入工作状态，七段显示器的右下角小数点闪烁，若已存有信息，则收到报警信号后拨号器自动开始拨号，如果设定或改变设定，依以下步骤存，查电话号码、密码及录音，放音。
1、进入编程状态：先按PAUSE然后输入私人密码（4位），然后按ENTER。
（出厂密码为0911或911）如密码输入正确，则显示，表示SEQUENCE并且进入编程状态。
如密码输入错误，则显示一下，表示ERROR，退回工作状态，可按上述步骤重新输入。
2、储存第1组电话号码：注：每组电话号码最多为存16位。
在编程状态，即显示状态下；a) 如电话号码为8630996，则操作程序如下：E1 8 6 3 0 9 9 6 ENTER。
按入ENTER时，开始储存号码，如显示后返回状态。
在的状态下，用户可重新输入，如要清除第1组电话号码时，只需按入EI，再按ENTER。
其操作就是EI ENTER。
b)若需拨9或先拨语言自动拨报总机，不通过接线转接，再自动拨到分机，假设分机号码为12，则储存方式为：E1 8 6 3 0 9 9 6 PAUSE 1 2 ENTER。
每按一次PAUSE，即暂停两秒，若按两次，则即暂停四秒。
（储存矮2、3、4组电话号码的方式与第1组相同）3、查询所预存及电话号码：在编程状态，即显示状态下，按3键，此时显示表示CHECK，再按所欲查询之EI，E2，E3，E4或PAUSE，显示器开始显示电话号码，其操作如下：3 EI或E2或E3或E4或PAUSE 显示器开始显示所预存的电话号码或私人密码，显示完毕后，即回音嘟声。
4、存及播放求救语言信息：a) 本机可储存20秒语言信息, 在编程状态，即状态下，按1键（此时显示器显示，表示RECORD），即可直接录音，其操作如下：1 开始讲话，录音回音嘟声，（20秒后录音完毕，即可自动停止）。
b) 播放求救语音信息：在编程状态，即状态下，按3键再按2键，（此时显示器显示，表示PLAY），即播放录入之语音信息，其操作程序如下：3 2 播放预存之20秒语音信息回音嘟声，（20秒后，即自动停止）。
各种警报器大全
各种警报器大全警报器是一种用于发出警报信号的设备，广泛应用于各种场所和行业，包括家庭、商业、工业和公共设施等。
不同类型的警报器适用于不同的环境和需求，下面将介绍一些常见的警报器类型及其特点。
1.声光警报器。
声光警报器是一种同时具有声音和光线报警功能的设备，通常用于火灾报警、安防报警等场合。
当发生火灾或其他紧急情况时，声光警报器会发出高分贝的警报声和闪烁的警示灯，以吸引人们的注意并提醒他们采取相应的应急措施。
声光警报器一般采用壁挂式安装，安装简便，操作方便，适用于各种室内环境。
2.气体泄漏警报器。
气体泄漏警报器是一种用于监测和报警气体泄漏的设备，主要用于燃气、化工、石油、化肥等行业。
当监测到有害气体泄漏时，气体泄漏警报器会发出声光报警信号，提醒工作人员及时采取应急措施，避免事故发生。
气体泄漏警报器通常采用壁挂或吊顶安装，具有高灵敏度、快速响应的特点。
3.温度报警器。
温度报警器是一种用于监测温度变化并发出报警信号的设备，适用于冷链物流、医药储存、实验室等场合。
温度报警器可以根据预设的温度阈值进行监测，一旦温度超出设定范围，就会触发报警器发出警报信号，提醒相关人员及时采取措施，保障物品的安全。
温度报警器通常采用数字显示屏和声光报警的方式，操作简单，性能稳定可靠。
4.水位报警器。
水位报警器是一种用于监测水位变化并发出报警信号的设备，主要用于水利工程、水产养殖、污水处理等领域。
水位报警器可以根据预设的水位阈值进行监测，一旦水位超出设定范围，就会触发报警器发出警报信号，提醒相关人员及时采取措施，避免水患事故的发生。
水位报警器具有防水防腐蚀的特点，适用于各种恶劣环境。
5.震动报警器。
震动报警器是一种用于监测震动信号并发出报警信号的设备，主要用于防盗、防破坏等安防领域。
震动报警器可以通过感应器监测到外部的震动信号，一旦发生异常震动，就会触发报警器发出声光报警信号，提醒相关人员及时采取措施，保障财产安全。
震动报警器具有灵敏度高、误报率低的特点，适用于各种安防场所。
一碰就响报警器
这里介绍一种“一碰即响”的振动式语音防盗报警器，它适合于在房门、保险柜门等处安装使用。
如遇盗贼用暴力敲打保险柜或房门时，此防盗器就会发出吓破贼胆的“抓贼呀——”喊声来，可有效阻止被盗事件发生。
一、工作原理“一碰即响”的防盗器电路如图1所示。
全向振动传感控制器A1和电阻器R1、电容器C1等组成了振动传感及延时触发电路，语音集成电路A2、三极管VT及扬声器B等组成了报警电路。
平时，A1的第3脚处于低电平状态，A2无触发信号不工作，B无声。
如遇窃贼对房门或保险柜进行撬、碰、砸等破坏活动，轻微的振动便会使A1受到触发，并从其第3脚输出高电平，于是A2受到触发工作，其OUT端反复输出内储的语音电信号，经VT功率放大后，推动B发出响亮的“抓贼呀——”喊声来。
A1每受到一次振动触发，其第3脚便输出长约30s的高电平信号，也就是说B会连续发声约30s；若A1连续受到触发，则其第3脚输出的高电平便持续保持，直到停止触发30s后为止。
电路中，R1为A1外接振动灵敏度设定电阻器，C1为A1延时输出信号设定电容器；R2、C2分别是A2的外接振荡电阻器和电容器，其数值大小影响语音声的音调及速率。
C3为退耦电容器，主要用来减小电池G的交流内阻，保证扬声器B获得足够的音响功率。
二、元器件选择A1选用新颖ND-1型全向振动传感控制器，其外形和引脚排列如图2所示。
该产品是一种集振动和位移检测于一身的全方位固态控制器件，内部传感部分采用了目前最先进的固态加速度检测器件，既对振动有很高的检测灵敏度，又对周围环境的声音信号有抑制作用；控制部分采用了集成电路，使外围电路相当简单。
当器件检测到振动信号时，能够从第3脚输出直流电压信号，经外部元件电流放大后，即可驱动继电器等执行器件工作；输出信号受内部定时器控制，具有延时输出一段时间后自动复位功能。
第4脚所接延时控制电容器取值范围0.1～10μF，容量越大，延时就越长；反之则相反。
第2脚外接一只51～100kΩ灵敏度设定电阻器，阻值小，灵敏度就低；阻值大，灵敏度就高。
智能防盗报警器使用说明书
智能防盗报警系统使用说明书概述本产品是利用电话线路传递报警信息的智能设备。
本系统采用微处理器为控制核心，通过电话线路与接警中心进行通讯；且安装简单，操作方便；还可选配紧急呼叫器，实现紧急拨号求救。
主要适用于家庭、写字楼、营业场所等需要防止他人非法入侵的场所。
产品主要功能简章1.智能语音提示。
操作简单。
工作状态直观明了。
2.内置90分贝警笛。
也可增加外置警号。
3.主机可以登录10个遥控器；4.主机有9个无线防区与4个有线防区，其中每个无线防区可以登录5个探测器，主机会自动识别防区所登录的探测器是否为烟感或煤感；可自动区分紧急事件、盗窃、火灾、煤气泄漏警情类型等等。
5.探测器与主机之间采用学习式自动登录识别，扩充更加简单、方便，可任意删除某个防区的探测器。
6.信息保护功能，所有信息设置必须在输入密码后才能进行设置，避免信息被有意或无意更改。
安全系数高。
7.主机所设置的内容信息，均储存在记忆元件内，掉电后不丢失。
8.紧急情况下可按下遥控器的紧急报警键，发出求救信息。
9.支持多种布控模式。
10.可以通过电话异地拨号，对主机进行远程控制。
可实现家居控制功能。
11.可以与标准CID协议格式的联网报警中心联网。
12.剪线提示/报警功能。
13.个性化设置、各参数恢复出厂设置功能。
14.智能学习码，电脑滚动数据、防破解功能，设备具有防破坏功能。
简易操作流程1．进入主机设置状态（只有进入主机设置状态，才能对主机的各个功能进行操作）按“*1234”（默认的4位密码为1234）；输入完后便可以进入设置状态。
2．修改密码：进入主机设置状态→按一下“*”→输入“4位新密码”→按一下“#”→再次输入“4位新密码”→再按一下“#”3．设置普通报警电话号码（第1~第5组为普通报警电话号码）进入主机设置状态（默认*1234）→按一下“1”→输入“1~5”中的一个数→“电话号码”→按一下“#”4．联网报警中心电话号码的设置（第六组为联网报警中心号码，当没有联网时，则不需要设置）进入主机设置状态→“1”→“6”→“中心电话号码”→“*”→“4位ID码”→按一下“#”。
