熊信银《发电厂电气部分》第四版课后习题答案
第1章发电、变电和输电的电气部分2-1 哪些设备属于一次设备？哪些设备属于二次设备？其功能是
什么？
答：通常把生产、变换、分配和使用电能的设备，如发电机、变压器和断路器等称为一次设备。其中对一次设备和系统运行状态进行测量、监视和保护的设备称为二次设备。如仪用互感器、测量表计，继电保护及自动装置等。其主要功能是起停机组，调整负荷和，切换设备和线路，监视主要设备的运行状态。
2-2 简述300MW发电机组电气接线的特点及主要设备功能。
答：1）发电机与变压器的连接采用发电机—变压器单元接线；
2）在主变压器低压侧引接一台高压厂用变压器，供给厂用电；
3）在发电机出口侧，通过高压熔断器接有三组电压互感器和一组避雷器；
4）在发电机出口侧和中性点侧，每组装有电流互感器4个；
5）发电机中性点接有中性点接地变压器；
6）高压厂用变压器高压侧，每组装有电流互感器4个。
其主要设备如下：电抗器：限制短路电流；电流互感器：用来变换电流的特种变压器；电压互感器：将高压转换成低压，供各种设备和仪表用，高压熔断器：进行短路保护；中性点接地变压器：用来限制电容电流。
2-3 简述600MW发电机组电气接线的特点及主要设备功能。
2-4 影响输电电压等级发展因素有哪些？
答：1）长距离输送电能；
2）大容量输送电能；
3）节省基建投资和运行费用；
4）电力系统互联。
2-5 简述交流500kV变电站主接线形式及其特点。
答：目前，我国500kV变电所的主接线一般采用双母线四分段带专用旁路母线和3/2台断路器两种接线方式。其中3/2台断路器接线具有以下特点：任一母线检修或故障，均不致停电；任一断路器检修也不引起停电；甚至在两组母线同时故障（或一组母线检修另一组母线故障）的
极端条件下，功率均能继续输送。一串中任何一台断路器退出或检修时，这种运行方式称为不完整串运行，此时仍不影响任何一个元件的运行。这种接线运行方便，操作简单，隔离开关只在检修时作为隔离带电设备用。
2-6 并联高压电抗器有哪些作用？抽能并联高压电抗器与并联高压电抗器有何异同？
2-7 简述6kV抽能系统的功能及其组成。
2-8 简述串联电容器补偿的功能及其电气接线。
2-9 简述高压直流输电的基本原理。
2-10 简述换流站的电气接线及主要设备的功能。
2-11 简述高压直流输电的优点和缺点各有哪些？
答：优点：
1）线路造价低，年电能损失小；
2）不存在系统稳定问题；
3）限制短路电流。
4）调节快速，运行可靠；
5）没有电容充电电流。
6）节省线路走廊。
缺点：
1）换流装置较昂贵；
2）消耗无功功率多；
3）产生谐波影响；
4）缺乏直流开关；
5）不能用变压器来改变电压等级。
2-12 简述高压直流输电系统的主接线及其运行方式。
第2章导体的发热和电动力
3-1 研究导体和电气设备的发热有何意义？长期发热和短时发热各有何特点？
答：电流将产生损耗，这些损耗都将转变成热量使电器设备的温度升高。发热对电气设备的影响：使绝缘材料性能降低；使金属材料的机械强度下降；使导体接触电阻增加。导体短路时，虽然持续时间不长，
但短路电流很大，发热量仍然很多。这些热量在适时间内不容易散出，于是导体的温度迅速升高。同时，导体还受到电动力超过允许值，将使导体变形或损坏。由此可见，发热和电动力是电气设备运行中必须注意的问题。长期发热是由正常工作电流产生的；短时发热是由故障时的短路电流产生的。
3-2 为什么要规定导体和电气设备的发热允许温度？短时发热允许温度和长期发热允许温度是否相同，为什么？
答：导体连接部分和导体本身都存在电阻(产生功率损耗)；周围金属部分产生磁场,形成涡流和磁滞损耗；绝缘材料在电场作用下产生损耗，如：值的测量
载流导体的发热：长期发热：指正常工作电流引起的发热
短时发热：指短路电流引起的发热
一发热对绝缘的影响
绝缘材料在温度和电场的作用下逐渐变化，变化的速度于使用的温度有关；
二发热对导体接触部分的影响
温度过高表面氧化电阻增大恶性循环
三发热对机械强度的影响
温度达到某一值退火机械强度设备变形
如：
长期发热70短期发热300
长期发热70短期发热200
3-3 导体长期发热允许电流是根据什么确定的？提高允许电流应采取哪些措施？
答：是根据导体的稳定温升确定的。为了载流量，宜采用电阻率小的材料，如铝和铝合金等；导体的形状，在同样截面积的条件下，圆形导体的表面积较小，而矩形和槽形的表面积则较大。导体的布置应采用散热效果最最佳的方式。
3-4 为什么要计算导体短时发热最高温度？如何计算？
答：载流导体短路时发热计算的目的在于确定短路时导体的最高温度不应超过所规定导体短路时发热允许温度。当满足这个条件时，则认为导体在短路时，是具有热稳定性的。
计算方法如下：
1）有已知的导体初始温度θw；从相应的导体材料的曲线上查出
A w；
2）将A w和Q k值代入式：1/S2Q k=Ah-Aw求出A h；
3）由A h再从曲线上查得θh值。
3-5 等值时间的意义是什么等值时间法适用于什么情况？
答：等值时间法由于计算简单，并有一定精度，目前仍得到广泛应用。但是曲线所示是根据容量为500MW以下的发电机，按短路电流周期分量衰减曲线的平均值制作的，用于更大容量的发电机，势必产生误差。这时，最好采用其它方法。
3-6 用实用计算法和等值时间法计算短路电流周期分量热效应，各有何特点？
答：用实用计算法中的电流是短路稳态电流，而等值时间法计算的电流是次暂态电流。
3-7 电动力对导体和电气设备的运行有何影响？
答：电气设备在正常状态下，由于流过导体的工作电流相对较小，相应的电动力较小，因而不易为人们所察觉。而在短路时，特别是短路冲击电流流过时，电动力可达到很大的数值，当载流导体和电气设备的机械强度不够时，将会产生变形或损坏。为了防止这种现象发生，必须研究短路冲击电流产生的电动力的大小和特征，以便选用适当强度的导体和电气设备，保证足够的动稳定性。必要时也可采用限制短路电流的措施。
3-8 三相平行导体发生三相短路时最大电动力出现在哪一相上，试加以解释。
答：三相平等导体发生三相短路时最大电动力出现在中间相B相上，因为三相短路时，B相冲击电流最大。
3-9 导体的动态应力系数的含义是什么，在什么情况下，才考虑动态应力？
答：动态应力系数β为动态应力与静态应力的比值，导体发生振动时，在导体内部会产生动态应力，对于动态应力的考虑，一般是采用修正静态计算法，即在最大电动力Fmax上乘以动态应力系统数β，以求得实际动态过程中的动态应力的最大值。
3-10 大电流母线为什么常采用分相封闭母线？分相封闭母线的外壳有何作用？
答：大电流母线采用分相封闭母线是由于：
1）运行可靠性高，因母线置于外壳内，能防止相间短路，且外壳多点接地，可保障人体接人体接触时的安全。2）短路时母线相间电动力大大降低，由于外壳涡流的屏蔽作用，使壳内的磁场减弱，对减小短路时的电动力有明显的效果；3）壳外磁场也因外壳电流的屏蔽作用而减弱，可较好改善母线附近的钢构发热；4）安装的维护工作量小。
3-11 怎样才能减少大电流母线附近钢构的发热？
答：减小大电流母线附近的钢构发热的措施：
1）加大钢构和导体间的距离，使布磁场强度减弱，因而可降低涡流和磁滞损耗；
2）断开钢构回路，并加装绝缘垫，消除环流；
3）采用电磁屏蔽；
4）采用分相封闭母线。
3-12 设发电机容量为10万kW，发电机回路最大持续工作电流
I max=6791A，最大负荷利用小时数T max= 5200h，三相导体水平布置，相间距离a= 0.70m，发电机出线上短路时间t k= 0.2s，短路电流= 36.0kA，I tk/2 = 28.0kA，I tk = 24.0kA，周围环境温度+35℃。试选择发电机引出导线。
第3章导体的发热和电动力
3-1 研究导体和电气设备的发热有何意义？长期发热和短时发热各有何特点？
答：电流将产生损耗，这些损耗都将转变成热量使电器设备的温度升高。发热对电气设备的影响：使绝缘材料性能降低；使金属材料的机械强度下降；使导体接触电阻增加。导体短路时，虽然持续时间不长，但短路电流很大，发热量仍然很多。这些热量在适时间内不容易散出，于是导体的温度迅速升高。同时，导体还受到电动力超过允许值，将使导体变形或损坏。由此可见，发热和电动力是电气设备运行中必须注意的问题。长期发热是由正常工作电流产生的；短时发热是由故障时的短路电流产生的。
3-2 为什么要规定导体和电气设备的发热允许温度？短时发热允
许温度和长期发热允许温度是否相同，为什么？
答：导体连接部分和导体本身都存在电阻(产生功率损耗)；周围金属部分产生磁场,形成涡流和磁滞损耗；绝缘材料在电场作用下产生损耗，如：值的测量
载流导体的发热：长期发热：指正常工作电流引起的发热
短时发热：指短路电流引起的发热
一发热对绝缘的影响
绝缘材料在温度和电场的作用下逐渐变化，变化的速度于使用的温度有关；
二发热对导体接触部分的影响
温度过高表面氧化电阻增大恶性循环
三发热对机械强度的影响
温度达到某一值退火机械强度设备变形
如：
长期发热70短期发热300
长期发热70短期发热200
3-3 导体长期发热允许电流是根据什么确定的？提高允许电流应采取哪些措施？
答：是根据导体的稳定温升确定的。为了载流量，宜采用电阻率小的材料，如铝和铝合金等；导体的形状，在同样截面积的条件下，圆形导体的表面积较小，而矩形和槽形的表面积则较大。导体的布置应采用散热效果最最佳的方式。
3-4 为什么要计算导体短时发热最高温度？如何计算？
答：载流导体短路时发热计算的目的在于确定短路时导体的最高温度不应超过所规定导体短路时发热允许温度。当满足这个条件时，则认为导体在短路时，是具有热稳定性的。
计算方法如下：
1）有已知的导体初始温度θw；从相应的导体材料的曲线上查出A w；
2）将A w和Q k值代入式：1/S2Q k=Ah-Aw求出A h；
3）由A h再从曲线上查得θh值。
3-5 等值时间的意义是什么等值时间法适用于什么情况？
答：等值时间法由于计算简单，并有一定精度，目前仍得到广泛应
用。但是曲线所示是根据容量为500MW以下的发电机，按短路电流周期分量衰减曲线的平均值制作的，用于更大容量的发电机，势必产生误差。这时，最好采用其它方法。
3-6 用实用计算法和等值时间法计算短路电流周期分量热效应，各有何特点？
答：用实用计算法中的电流是短路稳态电流，而等值时间法计算的电流是次暂态电流。
3-7 电动力对导体和电气设备的运行有何影响？
答：电气设备在正常状态下，由于流过导体的工作电流相对较小，相应的电动力较小，因而不易为人们所察觉。而在短路时，特别是短路冲击电流流过时，电动力可达到很大的数值，当载流导体和电气设备的机械强度不够时，将会产生变形或损坏。为了防止这种现象发生，必须研究短路冲击电流产生的电动力的大小和特征，以便选用适当强度的导体和电气设备，保证足够的动稳定性。必要时也可采用限制短路电流的措施。
3-8 三相平行导体发生三相短路时最大电动力出现在哪一相上，试加以解释。
答：三相平等导体发生三相短路时最大电动力出现在中间相B相上，因为三相短路时，B相冲击电流最大。
3-9 导体的动态应力系数的含义是什么，在什么情况下，才考虑动态应力？
答：动态应力系数β为动态应力与静态应力的比值，导体发生振动时，在导体内部会产生动态应力，对于动态应力的考虑，一般是采用修正静态计算法，即在最大电动力Fmax上乘以动态应力系统数β，以求得实际动态过程中的动态应力的最大值。
3-10 大电流母线为什么常采用分相封闭母线？分相封闭母线的外壳有何作用？
答：大电流母线采用分相封闭母线是由于：
1）运行可靠性高，因母线置于外壳内，能防止相间短路，且外壳多点接地，可保障人体接人体接触时的安全。2）短路时母线相间电动力大大降低，由于外壳涡流的屏蔽作用，使壳内的磁场减弱，对减小短路时的电动力有明显的效果；3）壳外磁场也因外壳电流的屏蔽作用而减弱，可较好改善母线附近的钢构发热；4）安装的维护工作量小。
3-11 怎样才能减少大电流母线附近钢构的发热？
答：减小大电流母线附近的钢构发热的措施：
1）加大钢构和导体间的距离，使布磁场强度减弱，因而可降低涡流和磁滞损耗；
2）断开钢构回路，并加装绝缘垫，消除环流；
3）采用电磁屏蔽；
4）采用分相封闭母线。
3-12 设发电机容量为10万kW，发电机回路最大持续工作电流
I max=6791A，最大负荷利用小时数T max= 5200h，三相导体水平布置，相间距离a= 0.70m，发电机出线上短路时间t k= 0.2s，短路电流= 36.0kA，I tk/2 = 28.0kA，I tk = 24.0kA，周围环境温度+35℃。试选择发电机引出导线。

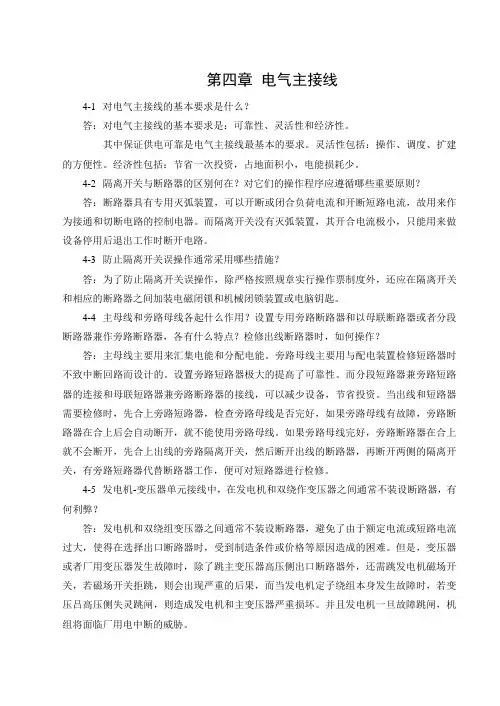

第4章厂用电
5-1 什么叫厂用电和厂用电率？
答：发电机在启动，运转、停止，检修过程中，有大量电动机手动机械设备，用以保证机组的主要设备和输煤，碎煤，除尘及水处理的正常运行。这些电动机及全厂的运行，操作，实验，检修，照明用电设备等都属于厂用负荷，总的耗电量，统称为厂用电。厂用电耗量占发电厂全部发电量的百分数，称为厂用电率。
5-2 厂用电的作用和意义是什么？
答：发电机在启动、运转、停机，检修过程中，有大量电动机手动机械设备，用以保证机组的主要设备和输煤，碎煤，除尘及水处理等的正常运行。降低厂用电率可以降低电能成本，同时也相应地增大了对电力系统的供电量。
5-3 厂用电负荷分为哪几类？为什么要进行分类？
答：厂用电负荷，根据其用电设备在生产中的作用和突然中断供电所造成的危害程度，按其重要性可分为四类：
⑴I类厂用负荷：凡是属于短时停电会造成主辅设备损坏，危及人身安全，主机停用及影响大量出力的厂用设备；
⑵II类厂用负荷：允许短时断电，恢复供电后，不致造成生产紊乱的常用设备；
⑶III类厂用负荷：较长时间停电，不会直接影响生产，仅造成生产不方便的厂用负荷；
⑷事故保安负荷
⑸交流不间断供电负荷
5-4 对厂用电接线有哪些基本要求？
答：对于厂用电接线的要求主要有：
1）各机组的厂用电系统是独立的；
2）全厂新公用负荷应分散接入不同机组的厂用母线；
3）充分考虑发电厂正常，事故，检修启动等运行方式下的供电要求，尽可能的使切换操作简便，启动电源能在短时间内投入；
4）充分考虑电厂分期建设，连续施工过程中厂用电系统的运行方式，特别是要注意对公用负荷供电的影响，要便于过渡，尽量减少改变和更换装置。
5）200MW及以上的机组应设置足够容量的交流事故保安电源。
5-5 厂用电接线的设计原则是什么？对厂用电压等级的确定和厂用电源引接的依据是什么？
答：厂用电的设计原则主要是：
⑴厂用电接线应保证对厂用负荷可靠和连续供电，使发电厂主机安全运行。
⑵接线应能灵活地适应正常、事故、检修等各种运行方式的要求。
⑶厂用电源的对应供电性，本机、炉的厂用负荷由本机组供电。
⑷设计时还应适当注意其经济性和发展的可能性并积极慎重地采用新技术、新设备，使厂用电接线具有可行性和先进性。
⑸在设计厂用电接线时，还应对厂用电的电压等级、中性点接地方式、厂用电源及其引接和厂用电接线形式等问题进行分析和论证。
厂用电的电压等级是根据发电机的额定电压，厂用电动机的电压和厂用电，供电网络等因素，相互配合，经技术经济比较后确定的。
5-6 在大容量发电厂中，要设启动电源和事故保安电源，如何实现？
答：启动电源的设计：
1）从发电机电压母线的不同分段上，通过厂用备用变压器引接。
2）从发电厂联络变压器的低压绕组引接，但应保证在机组全停情
况下，能够获得足够的电源容量。
3）从与电力系统联系紧密，供电可靠的最低一级电压的母线引接。
4）当经济技术合理时，可由外部电网引接专用线路，经过变压器取得独立的备用电源或启动电源。
事故保安电源必须是一种独立而又十分可靠的电源，通常采用快速自动程序启动的柴油发电机组，蓄电池以及逆变器将直流变为交流事故保安电源。对300MW及以上机组还就由附近110kV及以上的变压器工发电厂引入独立可靠的专用线路作为事故备用保安电源。
5-7 火电厂厂用电接线为什么要按锅炉分段？为提高厂用电系统供电可靠性，通常都采用那些措施？
答：为了保证厂用供电的连续性，使发电厂安全满发，并满足运行安全可靠灵活方便。所以采用按炉分段原则。为提高厂用电工作的可靠性，高压厂用变压器和启动备用变压器采用带负荷高压变压器，以保证厂用电安全，经济的运行。
5-8 发电厂和变电站的自用电在接线上有何区别？
答：发电厂厂用电系统一般采用单母线分段接线形式，并多以成套配电装置接受和分配电能。厂用电源由相应的高压厂用母线供电。而变电站的站用电源引接方式主要有：1）由变电站内主变压器第三绕组引接，站用变压器高压侧要选用较大断流容量的开关设备，否则要加限流电抗器。2）当站内有较低母线时，一般由这类电压母线上引接两个站用电源。这种站用电源引接方式经济性好和可靠性高的特点；3）
500kV变电站的外接电源多由附近的发电厂或变电站的低压母线引接。
5-9 何谓厂用电动机的自启动？为什么要进行电动机自启动校验？如果厂用变压器的容量小于自启动电动机总容量时，应如何解决？
答：厂用电系统运行的电动机，当突然断开电源或厂用电压降低时，电动机转速就会下降，甚至会停止运行，这一转速下降的过程称为惰行。若电动机失去电压后，不与电源断开，在很短时间内，厂用电源恢复或通过自动切换装置将备用电源投入，此时，电动机惰行还未结束，又自动启动恢复到稳定状态运行，这一过程称为电动机自启动。分为：⑴失压自启动；⑵空载自启动；⑶带负荷自启动。若参加自启动的电动机数目多，容量大时，启动电流过大，可能会使厂用母线及厂用电网络电压下降，甚至引起电动机过热，将危及电动机的安全以及厂用电
网络的稳定运行，因此，必须进行电动机自启动校验。若不能满足自启动条件，应采用以下措施：
⑴限制参加自启动的电动机数量。
⑵机械负载转矩为定值的重要设备的电动机，因它只能在接近额定电压下启动，也不应参加自启动，可采用低电压保护和自动重合闸装置，即当厂用母线电压低于临界值时，把该设备从母线上断开，而在母线电压恢复后又自动投入。
⑶对重要的厂用机械设备，应选用具有较高启动转矩和允许过载倍数较大的电动机与其配套。
⑷在不得已的情况下，或增大厂用变压器容量，或结合限制短路电流问题一起考虑进适当减小厂用变压器的阻抗值。
5-10 已知某火电厂厂用6kV备用变压器容量为12.5MVA,U k(%) = 8，要求同时自启动电动机容量为11400kW，电动机启动平均电流倍数为5，cosφ = 0.8，η = 0.90。试校验该备用变压器容量能否满足自启动要求。
解：
5-11 厂用母线失电的影响和应采取的措施？
答：厂用母线的工作厂用电源由于某种故障而被切除，即母线的进线断路器跳闸后，由于连接在母线上运行的电动机的定子电流和转子电流都不会立即变为零，电动机定子绕组将产生变频电压，即母线存在残压。残压的大小和频率都随时间而降低。电动机转速下降的快慢主要决定于负荷和机械时间常数，一般经0.5S后转速约降至额定转速。若在此时间内投入备用电源，一般情况下，电动机能迅速恢复到正常稳定运行状态。一般用电源的快捷切换，要求工作厂用电源切除后，在厂用母线残压于备用电源电压之间的相角差未达到第一次反相之前合上备用电源，可保证备用电源合上时电动机的转速下降尚少，且冲击电流亦小。
5-12 厂用电源的各种切换方式及其优缺点？
答：厂用电源的切换，除按操作控制分为手动与自动外，还可按厂用系统的运行状态，断路器动作顺序，厂用电源切换的速度等进行区分。按厂用电系统正常运行状态厂用电源的切换分为正常切换和事故切换。按断路器的运行顺序厂用电源的切换分为并联切换、断电切换和同时切换。按厂用电源的切换速度厂用电源的切换分为快速切换和慢速切换。
第5章导体和电气设备的原理与选择
6-1 什么是验算热稳定的短路计算时间t k以及电气设备的开断计算时间t br？
答：演算热稳定的短路计算时间t k为继电保护动作时间t pr和相应断
路器的全开断时间t br之和，而t br是指断路器分断脉冲传送到断路器操作机构的跳闸线圈时起，到各种触头分离后的电弧完全熄灭位置的时间段。
6-2 开关电器中电弧产生与熄灭过程与那些因素有关？
答：电弧是导电的，电弧之所以能形成导电通道，是因为电弧柱中出现了大量的自由电子的缘故。电弧形成过程：⑴电极发射大量自由电子：热电子+强电场发射；⑵弧柱区的气体游离，产生大量的电子和离子：碰撞游离+热游离。电弧的熄灭关键是去游离的作用，去游离方式有２种：复合：正负离子相互吸引，彼此中和；扩散：弧柱中的带电质点由于热运行逸出弧柱外。开关电器中电弧产生与熄灭过程与以下因素有关：⑴电弧温度；⑵电场强度；⑶气体介质的压力；⑷介质特性；⑸电极材料。
6-3 开关电器中常用的灭弧方法有那些？
答：有以下几种灭弧方式：
1）利用灭弧介质，如采用SF6气体；2）采用特殊金属材料作灭弧触头；3）利用气体或油吹动电弧，吹弧使带电离子扩散和强烈地冷却面复合；4）采用多段口熄弧；5）提高断路器触头的分离速度，迅速拉长电弧，可使弧隙的电场强度骤降，同时使电弧的表面突然增大，有利于电弧的冷却和带电质点向周围介质中扩散和离子复合。
6-4 什么叫介质强度恢复过程？什么叫电压恢复过程？它与那些因素有关？
答：弧隙介质强度恢复过程是指电弧电流过零时电弧熄灭，而弧隙
的绝缘能力要经过一定的时间恢复到绝缘的正常状态的过程为弧隙介质强度的恢复过程。
弧隙介质强度主要由断路器灭弧装置的结构和灭弧介质的性质所决定，随断路器形式而异。
弧隙电压恢复过程是指电弧电流自然过零后，电源施加于弧隙的电压，将从不大的电弧熄灭电压逐渐增长，一直恢复到电源电压的过程，这一过程中的弧隙电压称为恢复电压。电压恢复过程主要取决于系统电路的参数，即线路参数、负荷性质等，可能是周期性的或非周期性的变化过程。
6-5 电流互感器常用的二次接线中，为什么不将三角形接线用于测量表计？
答：计量用电流互感器接线方式的选择，与电网中性点的接地方式
有关，当为非有效接地系统时，应采用两相电流互感器，当为有效接地系统时，应采用三相电流互感器，一般地，作为计费用的电能计量装置的电流互感器应接成分相接线（即采用二相四线或三相六线的接线方式），作为非计费用的电能计量装置的电流互感器可采用二相三线或三相的接线方式，
6-6 为提高电流互感器容量，能否采用同型号的两个互感器在二次侧串联或并联使用？
答：可以将电流互感器串联使用，提高二次侧的容量，但是要求两
个电流互感器型号相同。因为电流互感器的变比是一次电流与二次电流之比。两个二次绕组串联后，二次电路内的额定电流不变，一次电路内的额定电流也没有变，故其变比也保持不变。二次绕组串联后，因匝数增加一倍，感应电势也增加一倍，互感器的容量增加了一倍。也即每一个二次绕只承担二次负荷的一半，从而误差也就减小，容易满足准确度的要求。在工程实际中若要扩大电流互感器的容量，可采用二次绕组串联的接线方式。
不能将电流互感器并联使用。
6-7 电压互感器一次绕组及二次绕组的接地各有何作用？接地方式有何差异？
答：电压互感器一次绕组直接与电力系统高压连接，如果在运行中
电压互感器的绝缘损坏，高电压就会窜入二次回路，将危及设备和人身的安全。所以电压互感器二次绕组要有一端牢固接地。
6-8 电流互感器的误差与那些因素有关？
答：电流互感器的电流误差fi及相位差δi决定于互感器铁心及二次绕组的结构，同时又与互感器运行状态（二次负荷Z2L及运行铁心的磁导率μ值）有关。
6-9 运行中为什么不允许电流互感器二次回路开路？
答：需要强调的是电流互感器在运行时，二次绕组严禁开路。二次绕组开路时，电流互感器由正常工作状态变为开路状态，I2=0，励磁磁动势由正常为数甚小的10N1骤增为11N1，铁心中的磁通波形呈现严重饱和和平顶波，因此，二次绕组将在磁能过零时，感应产生很高的尖顶电动势，其值可达数千伏甚至上万伏（与Ki及Ii大小有关），危及工作人员的安全和仪表、继电器的绝缘。由于磁感应强度剧增，会引起铁心和绕组过热。此外，在铁心中还会产生剩磁，使互感器准确级下降。
6-10 三相三柱式电压互感器为什么不能测量相对地电压？
答：为了监视系统各相对地绝缘情况，就必须测量各相的对地电压，并且应使互感器一次侧中性点接地，但是，由于普通三相三柱式电压互感器一般为Y，yn型接线，它不允许一次侧中性点接地，故无法测量对地电压．假使这种装置接在小电流接地系统中，互感器接成YN,yn 型，既把电压互感器中性点接地，当系统发生单相接地时，将有零序磁通在铁芯中出现．由于铁芯是三相三柱的，同方向的零序磁通不能在铁芯内形成闭和回路，只能通过空气或油闭合，使磁阻变得很大，因而零序电流将增加很多，这可能使互感器的线圈过热而被烧毁．所以，普通三相三柱式电压互感器不能作绝缘监视用，而作绝缘监视用的电压互感器只能是三相五柱式电压互感器(JSJW)或三台单相互感器接成YN,yn型接线．
6-11 运行中为什么不允许电压互感器二次回路短路？
答：当电压互感器二次侧发电短路时，由于回路中电阻R和剩余的电抗XL-XC均很小，短路电流可达到额定电流的几十倍，此电流将产生很高的共振过电压，为此在LL上关联放电间隙EE，用以保护。此外由于电容式电压互感器系由电容（C1C2）和非线性电抗所构成，当受到二次侧短路或断开等冲击时，由于非线性电抗的饱和，可能激发产生某次谐波铁磁谐振过电压，为了拟制谐振的产生，常在互感器二次侧接入D。
6-12 在发电厂中，电压互感器的配置原则有那些？
答：1）母线；2）线路；3）发电机；4）变压器
6-13 如图6-14所示接线，设25MW发电机（U N=10.5kV，I N=1718A），回路装有仪表：电流表3只，有功功率表、无功功率表、有功电能表、无功电能表、电压表及频率表各1只，互感器距控制室的距离为
60m。试选择该回路中供测量表计用的电流互感器4及电压互感器13。
解：
6-14 选择10kV配电装置的出线断路器及出线电抗器。设系统容量为150MVA，归算至10kV母线上的电源短路总电抗X?*Σ=0.14（基准容量S d＝100MVA），出线最大负荷为560A，出线保护动作时间t pr＝1s。
解：假设选择断路器为SN10-10I I Nbr=16kA，全分闸时间t br=0.1s，基准容量S d＝100MVA U d＝10.5kV，I d=5.5kA
选择4％的电抗NKL-10-600-4，参数如下：
计算如下：
3）电压损失和残压校验：
电抗标么值：
短路计算时间：，查短路电流计算曲线并换算成短路电流有名值，。
电压损失和残压分别为：
4）动、热稳定校验。
可见，电压损失、残压、动热稳定均满足要求。
6-15 按经济电流密度选择的导体，为何还必须按长期发热允许电流进行校验？配电装置的汇流母线，为何不按经济电流密度选择导体截面？
答：略
6-16 设发电机容量为25MW，最大负荷利用小时数T max＝6000h，三相导体水平布置，相间距离a＝0.35m，发电机出线上短路时间t k＝0.2s，短路电流=27.2kA，=21.9kA，=19.2kA。周围环境温度+40oC。试选择发电机引出导体。
解：
1）按经济电流密度选择导线截面。
查图6-17曲线2，得：，则：
选择100×10mm2的三条矩形导体水平布置,允许电流，集肤效应截
面积为3000mm2。当环境温度为时：
2）热稳定校验。正常运行时导体温度：
查表6－9，得热稳定系数，则满足短路时发热的最小导体截面为：发电机出口短路待会，非周期分量等值时间T取0.2s
满足热稳定要求。
3）动稳定校验。导体自振频率由以下求得：
可不计母线共振影响。取发电机出口短路时，冲击系数，则
母线相间应力计算如下：
母线同相条间作用应力计算如下：
，，
，则：
临界跨距（每相三条铝导体）及条间衬垫最大跨距分别为：
所选衬垫跨距应小于及。
6-17 选择100MW发电机和变压器之间母线桥的导体。已知发电机回路最大持续工作电流I max＝6791A，T max＝5200h，连接母线三相水平布置，相间距离a＝0.7m，最高温度+35oC，母线短路电流=36kA，短路热效应Q k=421.1(kA)2?s。
解：1）按经济电流密度选择导线截面。
，
查图6-17曲线2，得：，则：
选择的双槽形导体水平布置,导体截面积9760mm2允许电流，集肤效
应系数。当环境温度为时：
2）热稳定校验。正常运行时导体温度：
查表6-9，得热稳定系数，则满足短路时发热的最小导体截面为：已知：
满足热稳定要求。
3）动稳定校验。导体自振频率由以下求得：
取发电机出口短路时，冲击系数，则
母线相间应力计算如下：
第6章配电装置
7-1 对配电装置的基本要求是什么？
答：对配电装置的基本要求是：1）保证运行可靠；2)便于操作、
巡视和检修；3）保证工作人员的安全；4）力求提高经济性；5）具有扩建的可能。
7-2 试述最小安全净距的定义及其分类。
答：最小安全净距是指在这一距离下，无论在正常最高工作电压或出现内、外过电压时，都不使空气气隙被击穿，对于敞露在空气中的屋内、外配电装置中有关部分之间的最小安全净距分为A、B、C、D、E 五类。
7-3 试述配电装置的类型及其特点。
答：配电装置按电气设备装设地点不同，可分为屋内配电装置和屋个配电装置；按其组装方式，可分为装配式和成套式。
屋内配电装置的特点：1）由于允许安全净距小和可以分层布置而使占地面积较小；2）维修、巡视和操作在室内进行，可减少维护工作量，不受气候影响；3）外界污秽空气对电气设备影响较小，可减少维护工作量；房屋建设投资较大，建设周期长，但可采用价格较低的户内设备。
屋外配电装置的特点：1）土建工作量和费用较小，建设周期短；2）与屋内配电装置相比，扩建比较方便；3）想念设备之间距离较大，便于带电作业；4）与屋内配电装置相比，占地面积积大；5）受外界环境影响，设备运行条件较差，需加强绝缘；6）不良气候对设备维修和操作影响大。
成套配电装置的特点：1）电气设备封闭可半封闭的金属中，相间和对地距离可缩小，结构紧凑，上地面积小；2）所有设备已在工厂组装成一体；3）运行可靠性高，维护方便；4）耗用钢材较多，造价较高。
7-4 简述配电装置的设计原则和设计要求。
答：配电装置的设计原则是配电装置的设计必须认真贯彻国家的技术经济政策，遵循有关规程、规范及技术规定，并根据电力系统、自然环境特点和运行、检修、施工方面的要求，合理制定布置方案和选用设备，积极慎重地采用新布置、新设备、新材料和新结构，使配电装置设计不断创新，做到技术先进、经济合理、运行可靠和维护方便。
发电厂和变电站的配电装置形式选择，应考虑所在地区的地理情况及环境条件，因地制宜，节约用地，并结合运行、检修和安装要求，通过技术经济比较予以确定。在确定配电装置形式时必须满足下述要求：
节约用地；运行安全和操作巡视方便；便于检修和安装；节约材料，降低造价。
配电装置的设计要求：1）满足安全净距的要求；2）施工、运行和检修的要求；3）噪声的允许标准及限制措施；4）静电感应的场强水平和限制措施；5）电晕无线电干扰和控制。
7-5 何谓配电装置的配置图、平面图和断面图？
答：电气工程中常用配电装置图、平面图和断面图来描述配电装置的结构、设备布置和安装情况。
配置图是一种示意图，用来表示进线、出线、断路器、互感器、避雷器等合理分配与各层、各间隔中的情况，并表示出导线和电气设备在各个间隔的轮廓，但不要求按比例尺给出。通过配置图可以了解和分析配电装置方案，统计所用的主要电气设备。
平面图是按比例画出房屋及其间隔、通道和出口等处的平面轮廓，平面上间隔只是为了确定间隔数及排列，故可不表示所装电气设备。
断面图是用来表明所取断面的间隔中各种设备的具体空间位置、安装和相互连接的结构图。断面图与应按比例绘制。
7-6 如何区别屋外中型、高型和半高型配电装置？它们的特点和应用范围是什么？
答：根据电气设备和母线布置高度，屋外配电装置可分为中型配电装置，高型配电装置和半高型配电装置。
1）中型配电装置。中型配电装置是将所有电器设备都安装在同一水平面内，并装在一定高度基础上，使带电部分对地保持必要的高度，以便工作人员能在地面上安全活动；母线所在的水平面稍高于电气设备所在的水平面，母线和电气设备不能上、下重叠布置。中型配电装置布置比较清晰，不易误操作，运行可靠、施工和维护方便，造价较省，并有多年运行经验，其缺点是占地面积大。
2）高型配电装置。高型配电装置是将一组母线几个隔离开关与另一组母线上几个隔离开关上下重叠布置的配电装置，可以节省占地面积百分之五十左右，但耗用钢材较多，造价较高，操作维护条件差。
3）半高型配电装置。半高型配电装置是将母线至于高一层的水平面上，与断路器、电流互感器、隔离开关上下重叠布置，其占地面积比普通中型减少30％。半高型配电装置介于高型和中型之间，具有两者优点。除母线隔离开关外，其余部分与中型布置基本相同，其维护仍较方
便。
7-7 气体全封闭组合电器由哪些元件组成？与其他类型配电装置相比，有何特点？
答：它由断路器、隔离开关、快速或慢速接地开关、电流互感器、电压互感器、避雷器、母线和出线套管等设备，按电气主接线的要求依次连接，组合成一个整体，并且全部分封闭于接地金属外壳中，壳内充满一定压力SF6气体，作为绝缘和灭弧介质。它的特点是占地面积小，占用空间小，运行可靠性高，维护工作量小，检修周期长，不受外界环境条件的影响，无静电和电晕干扰，噪声水平低，抗震性能好，适应性强。
7-8 简述发电机引出线装置的分类及其应用范围。
7-9 对发电厂中各种电气设施的布置有哪些基本要求？
传热学第四版课后思考题答案(杨世铭-陶文铨)]
第一章 思考题 1． 试用简练的语言说明导热、对流换热及辐射换热三种热传递方式之间的联系和区别。 答：导热和对流的区别在于：物体内部依靠微观粒子的热运动而产生的热量传递现象，称为导热；对流则是流体各部分之间发生宏观相对位移及冷热流体的相互掺混。联系是：在发生对流换热的同时必然伴生有导热。 导热、对流这两种热量传递方式，只有在物质存在的条件下才能实现，而辐射可以在真空中传播，辐射换热时不仅有能 量的转移还伴有能量形式的转换。 2． 以热流密度表示的傅立叶定律、牛顿冷却公式及斯忒藩－玻耳兹曼定律是应当熟记的传热学公式。试 写出这三个公式并说明其中每一个符号及其意义。 答：① 傅立叶定律： dx dt q λ-=，其中，q －热流密度；λ－导热系数；dx dt －沿x 方向的温度变化率，“－”表示热量传递的方向是沿着温度降低的方向。 ② 牛顿冷却公式： )(f w t t h q -=，其中，q －热流密度；h －表面传热系数；w t －固体表面温度；f t －流体的温度。 ③ 斯忒藩－玻耳兹曼定律：4T q σ=，其中，q －热流密度；σ－斯忒藩－玻耳兹曼常数；T －辐射物体的热力学温度。 3． 导热系数、表面传热系数及传热系数的单位各是什么？哪些是物性参数，哪些与过程有关？ 答：① 导热系数的单位是：W/(m.K)；② 表面传热系数的单位是：W/(m 2.K)；③ 传热系数的单位是：W/(m 2.K)。这三个参数中，只有导热系数是物性参数，其它均与过程有关。 4． 当热量从壁面一侧的流体穿过壁面传给另一侧的流体时，冷、热流体之间的换热量可以通过其中任何 一个环节来计算（过程是稳态的），但本章中又引入了传热方程式，并说它是“换热器热工计算的基本公式”。试分析引入传热方程式的工程实用意义。 答：因为在许多工业换热设备中，进行热量交换的冷、热流体也常处于固体壁面的两侧，是工程技术中经常遇到的一种典型热量传递过程。 5． 用铝制的水壶烧开水时，尽管炉火很旺，但水壶仍然安然无恙。而一旦壶内的水烧干后，水壶很快就 烧坏。试从传热学的观点分析这一现象。 答：当壶内有水时，可以对壶底进行很好的冷却（水对壶底的对流换热系数大），壶底的热量被很快传走而不至于温度升得很高；当没有水时，和壶底发生对流换热的是气体，因为气体发生对流换热的表面换热系数小，壶底的热量不能很快被传走，故此壶底升温很快，容易被烧坏。 6． 用一只手握住盛有热水的杯子，另一只手用筷子快速搅拌热水，握杯子的手会显著地感到热。试分析 其原因。 答：当没有搅拌时，杯内的水的流速几乎为零，杯内的水和杯壁之间为自然对流换热，自热对流换热的表面传热系数小，当快速搅拌时，杯内的水和杯壁之间为强制对流换热，表面传热系数大，热水有更多的热量被传递到杯壁的外侧，因此会显著地感觉到热。 7． 什么是串联热阻叠加原则，它在什么前提下成立？以固体中的导热为例，试讨论有哪些情况可能使热 量传递方向上不同截面的热流量不相等。 答：在一个串联的热量传递过程中，如果通过每个环节的热流量都相同，则各串联环节的总热阻等于各串联环节热阻的和。例如：三块无限大平板叠加构成的平壁。例如通过圆筒壁，对于各个传热环节的传热面积不相等，可能造成热量传递方向上不同截面的热流量不相等。 8.有两个外形相同的保温杯A 与B ，注入同样温度、同样体积的热水后不久，A 杯的外表面就可以感觉到热，而B 杯的外表面则感觉不到温度的变化，试问哪个保温杯的质量较好？ 答：Ｂ：杯子的保温质量好。因为保温好的杯子热量从杯子内部传出的热量少，经外部散热以后，温度变化很小，因此几乎感觉不到热。 第二章 思考题 1 试写出导热傅里叶定律的一般形式，并说明其中各个符号的意义。 答：傅立叶定律的一般形式为：n x t gradt q ??-=λλ＝－，其中：gradt 为空间某点的温度梯度；n 是通过该点的等温线上的法向单位矢量，指向温度升高的方向；q 为该处的热流密度矢量。
传感器与传感器技术课后答案
《传感器与传感器技术》计算题答案 第1章传感器的一般特性 1—5 某传感器给定精度为2%F·S，满度值为50mV，零位值为10mV，求可能出现的最大误差(以mV计)。当传感器使用在满量程的1/2和1/8时，计算可能产生的测量百分误差。由你的计算结果能得出什么结论 解：满量程（F?S）为50﹣10=40(mV) 可能出现的最大误差为： m＝402%=(mV) 当使用在1/2和1/8满量程时，其测量相对误差分别为： 1—6 有两个传感器测量系统，其动态特性可以分别用下面两个微分方程描述，试求这两个系统的时间常数和静态灵敏度K。 （1） 式中, y——输出电压，V；T——输入温度，℃。 （2） 式中，y——输出电压，V；x——输入压力，Pa。 解：根据题给传感器微分方程，得 （1）τ=30/3=10(s)， K=105/3=105(V/℃)； (2) τ==1/3(s)， K==(V/Pa)。 1—7已知一热电偶的时间常数=10s，如果用它来测量一台炉子的温度，炉内温度在540℃至500℃之间接近正弦曲线波动，周期为80s，静态灵敏度K=1。试求该热电偶输出的最大值和最小值。以及输入与输出之间的相位差和滞后时间。 解：依题意，炉内温度变化规律可表示为 x(t) =520+20sin(t)℃ 由周期T=80s，则温度变化频率f=1/T，其相应的圆频率=2f=2/80=/40； 温度传感器（热电偶）对炉内温度的响应y(t)为 y(t)=520+Bsin(t+)℃ 热电偶为一阶传感器，其响应的幅频特性为 因此，热电偶输出信号波动幅值为 B=20A()==15.7℃
由此可得输出温度的最大值和最小值分别为 y(t)|=520+B=520+=535.7℃ y(t)|=520﹣B==504.3℃ 输出信号的相位差为 (ω)= arctan(ω)= arctan(2/8010)= 相应的时间滞后为 t = 1—8 一压电式加速度传感器的动态特性可以用如下的微分方程来描述，即 式中，y——输出电荷量，pC；x——输入加速度，m/s2。试求其固有振荡频率n和阻尼比。 解: 由题给微分方程可得 1—9 某压力传感器的校准数据如下表所示，试分别用端点连线法和最小二乘法求非线性误差，并计算迟滞和重复性误差；写出端点连线法和最小二乘法拟合直线方程。 压力(MPa) 输出值 (mV) 第一次循环第二次循环第三次循环正行程反行程正行程反行程正行程反行程 解校验数据处理（求校验平均值）： 压力(MPa) (设为x) 输出值 (mV) 第一次循环第二次循环第三次循环校验平 均值 (设为 y)正行程 反行 程 正行 程 反行 程 正行 程 反行 程
《传感器原理及应用》课后答案
第1章传感器基础理论思考题与习题答案 1.1什么是传感器？（传感器定义） 解：能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，通常由敏感元件、转换元件和调节转换电路组成。 1.2传感器特性在检测系统中起到什么作用？ 解：传感器的特性是指传感器的输入量和输出量之间的对应关系，所以它在检测系统中的作用非常重要。通常把传感器的特性分为两种：静态特性和动态特性。静态特性是指输入不随时间而变化的特性，它表示传感器在被测量各个值处于稳定状态下输入输出的关系。动态特性是指输入随时间而变化的特性，它表示传感器对随时间变化的输入量的响应特性。 1.3传感器由哪几部分组成？说明各部分的作用。 解：传感器通常由敏感元件、转换元件和调节转换电路三部分组成。其中，敏感元件是指传感器中能直接感受或响应被测量的部分，转换元件是指传感器中能将敏感元件感受或响应的被测量转换成电信号的部分，调节转换电路是指将非适合电量进一步转换成适合电量的部分，如书中图1.1所示。 1.4传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意 义？动态参数有那些？应如何选择？ 解：在生产过程和科学实验中，要对各种各样的参数进行检测和控制，就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量，这取决于传感器的基本特性，即输出—输入特性。衡量静态特性的重要指标是线性度、灵敏度，迟滞和重复性等。意义略（见书中）。动态参数有最大超调量、延迟时间、上升时间、响应时间等，应根据被测非电量的测量要求进行选择。 1.5某位移传感器，在输入量变化5mm时，输出电压变化为300mV，求其灵敏度。 解：其灵敏度 3 3 30010 60 510 U k X - - ?? === ?? 1.6某测量系统由传感器、放大器和记录仪组成，各环节的灵敏度为：S1=0.2mV/℃、
《感测技术基础》(第四版)习题解答
《感测技术基础》（第四版）习题解答 长江大学孙传友编 绪论 1、什么是感测技术为什么说它是信息的源头技术 答：传感器原理、非电量测量、电量测量这三部分内容合称为传感器与检测技术，简称感测技术。 现代信息技术主要有三大支柱：一是信息的采集技术(感测技术)，二是信息的传输技术(通信技术)，三是信息的处理技术(计算机技术)。所谓信息的采集是指从自然界中、生产过程中或科学实验中获取人们需要的信息。信息的采集是通过感测技术实现的，因此感测技术实质上也就是信号采集技术。显而易见，在现代信息技术的三大环节中，“采集”是首要的基础的一环，没有“采集”到的信息，通信“传输”就是“无源之水”，计算机“处理”更是“无米之炊”。因此，可以说，感测技术是信息的源头技术。 2、非电量电测法有哪些优越性。 > 答：电测法就是把非电量转换为电量来测量，同非电的方法相比，电测法具有无可比拟的优越性： 1、便于采用电子技术，用放大和衰减的办法灵活地改变测量仪器的灵敏度，从而大大扩展仪器的测量幅值范围(量程)。 2、电子测量仪器具有极小的惯性，既能测量缓慢变化的量，也可测量快速变化的量，因此采用电测技术将具有很宽的测量频率范围(频带)。 3、把非电量变成电信号后，便于远距离传送和控制，这样就可实现远距离的自动测量。 4、把非电量转换为数字电信号，不仅能实现测量结果的数字显示，而且更重要的是能与计算机技术相结合，便于用计算机对测量数据进行处理，实现测量的微机化和智能化。 3、什么叫传感器什么叫敏感器二者有何异同 / 答：将非电量转换成与之有确定对应关系的电量的器件或装置叫做传感器。能把被测非电量转换为传感器能够接受和转换的非电量(即可用非电量)的装置或器件，叫做敏感器。如果把传感器称为变换器，那么敏感器则可称作预变换器。敏感器与传感器虽然都是对被测非电量进行转换，但敏感器是把被测非电量转换为可用非电量，而不是象传感器那样把非电量转换成电量。 4、常见的检测仪表有哪几种类型画出其框图。 答：目前，国内常见的检测仪表与系统按照终端部分的不同，可分为模拟式、数字式和微机化三种基本类型。其原理框图分别如图0-3-1、图0-3-2、图0-3-3所示。（略见教材） 第1章 1、、在图1-1-3（b）中，表头的满偏电流为，内阻等于4900 ，为构成5mA、50 mA、500 mA三挡量程的直流电流表，所需量程扩展电阻RRR分别为多少 解： ;
传感器课后答案解析
第1章概述 1.什么是传感器？ 传感器定义为能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置，通常由敏感元件和转换元件组成。 1.2传感器的共性是什么？ 传感器的共性就是利用物理规律或物质的物理、化学、生物特性，将非电量（如位移、速度、加速度、力等）输入转换成电量（电压、电流、电容、电阻等）输出。 1.3传感器由哪几部分组成的？ 由敏感元件和转换元件组成基本组成部分，另外还有信号调理电路和辅助电源电路。 1.4传感器如何进行分类？ （1）按传感器的输入量分类，分为位移传感器、速度传感器、温度传感器、湿度传感器、压力传感器等。（2）按传感器的输出量进行分类，分为模拟式和数字式传感器两类。（3）按传感器工作原理分类，可以分为电阻式传感器、电容式传感器、电感式传感器、压电式传感器、磁敏式传感器、热电式传感器、光电式传感器等。（4）按传感器的基本效应分类，可分为物理传感器、化学传感器、生物传感器。（5）按传感器的能量关系进行分类，分为能量变换型和能量控制型传感器。（6）按传感器所蕴含的技术特征进行分类，可分为普通型和新型传感器。 1.5传感器技术的发展趋势有哪些？ （1）开展基础理论研究（2）传感器的集成化（3）传感器的智能化（4）传感器的网络化（5）传感器的微型化 1.6改善传感器性能的技术途径有哪些？ （1）差动技术（2）平均技术（3）补偿与修正技术(4)屏蔽、隔离与干扰抑制 (5)稳定性处理 第2章传感器的基本特性 2.1什么是传感器的静态特性？描述传感器静态特性的主要指标有哪些？ 答：传感器的静态特性是指在被测量的各个值处于稳定状态时，输出量和输入量之间的关系。主要的性能指标主要有线性度、灵敏度、迟滞、重复性、精度、分辨率、零点漂移、温度漂移。 2.2传感器输入-输出特性的线性化有什么意义？如何实现其线性化？ 答：传感器的线性化有助于简化传感器的理论分析、数据处理、制作标定和测试。常用的线性化方法是：切线或割线拟合，过零旋转拟合，端点平移来近似，多数情况下用最小二乘法来求出拟合直线。 2.3利用压力传感器所得测试数据如下表所示，计算其非线性误差、迟滞和重复性误差。设压力为0MPa 时输出为0mV,压力为0.12MPa时输出最大且为16.50mV. 非线性误差略 正反行程最大偏差?Hmax=0.1mV，所以γH=±?Hmax0.1100%=±%=±0.6%YFS16.50 重复性最大偏差为?Rmax=0.08，所以γR=±?Rmax0.08=±%=±0.48%YFS16.5 2.4什么是传感器的动态特性？如何分析传感器的动态特性？ 传感器的动态特性是指传感器对动态激励（输入）的响应（输出）特性，即输出对随时间变化的输入量的响应特性。
传热学课后习题
第一章 1-3 宇宙飞船的外遮光罩是凸出于飞船船体之外的一个光学窗口，其表面的温度状态直接影响到飞船的光学遥感器。船体表面各部分的表明温度与遮光罩的表面温度不同。试分析，飞船在太空中飞行时与遮光罩表面发生热交换的对象可能有哪些？换热方式是什么？ 解：遮光罩与船体的导热 遮光罩与宇宙空间的辐射换热 1-4 热电偶常用来测量气流温度。用热电偶来测量管道中高温气流的温度，管壁温度小于气流温度，分析热电偶节点的换热方式。 解：结点与气流间进行对流换热 与管壁辐射换热 与电偶臂导热 1-6 一砖墙表面积为12m 2，厚度为260mm ，平均导热系数为1.5 W/(m ·K)。设面向室内的表面温度为25℃，而外表面温度为－5℃，确定此砖墙向外散失的热量。 1-9 在一次测量空气横向流过单根圆管对的对流换热试验中，得到下列数据：管壁平均温度69℃，空气温度20℃，管子外径14mm ，加热段长80mm ，输入加热段的功率为8.5W 。如果全部热量通过对流换热传给空气，此时的对流换热表面积传热系数为？ 1-17 有一台气体冷却器，气侧表面传热系数95 W/(m 2·K)，壁面厚2.5mm ，导热系数46.5 W/(m ·K)，水侧表面传热系数5800 W/(m 2·K)。设传热壁可看作平壁，计算各个环节单位面积的热阻及从气到水的总传热系数。为了强化这一传热过程，应从哪个环节着手。 1-24 对于穿过平壁的传热过程，分析下列情形下温度曲线的变化趋向：(1)0→λδ；(2)∞→1h ；(3) ∞→2h 第二章 2-1 用平底锅烧水，与水相接触的锅底温度为111℃，热流密度为42400W/m 2。使用一段时间后，锅底结了一层平均厚度为3mm 的水垢。假设此时与水相接触的水垢的表面温度及热流密度分别等于原来的值，计算水垢与金属锅底接触面的温度。水垢的导热系数取为1 W/(m ·K)。 解： δλt q ?= 2 .2381103424001113 12=??+=?+=-λδ q t t ℃ 2-2 一冷藏室的墙由钢皮、矿渣棉及石棉板三层叠合构成，各层的厚度依次为0.794mm 、 152mm 及9.5mm ，导热系数分别为45 W/(m ·K)、0.07 W/(m ·K)及0.1 W/(m ·K)。冷藏室的有效换热面积为37.2m 2，室内、外气温分别为－2℃和30℃，室内、外壁面的表面传热系数可分别按1.5 W/(m 2·K)及2.5 W/(m 2·K)计算。为维持冷藏室温度恒定，确定冷藏室内的冷却排管每小时内需带走的热量。 解：()2 3 233221116.95.21101.05.907.015245794.05.1123011m W h h t R t q =+ ???? ??+++--=++++?=?= -λδλδλδ总 W A q 12.3572.376.9=?=?=Φ 2-4一烘箱的炉门由两种保温材料A 和B 做成，且δA =2δB (见附图) 。 h 1 t f1 h 2 t f2 t w δA δ B
传感器原理与工程应用第四版郁有文课后答案
第一章传感与检测技术的理论基础 1．什么是测量值的绝对误差、相对误差、引用误 差？答：某量值的测得值和真值之差称为绝对误差。 相对误差有实际相对误差和标称相对误差两种表示方法。实际相对误差是绝对误差与被测量的真值之比；标称相对误差是绝对误差与测得值之比。 引用误差是仪表中通用的一种误差表示方法，也用相对误差表示，它是相对于仪表满量程的一种误差。引用误差是绝对误差（在仪表中指的是某一刻度点的示值误差）与仪表的量程之比。 2．什么是测量误差？测量误差有几种表示方法？ 它们通常应用在什么场合？
答：测量误差是测得值与被测量的真值之差 测量误差可用绝对误差和相对误差表示, 引用误差也是相对误差的一种表示方法。 在实际测量中，有时要用到修正值，而修正值是与绝对误差大小相等符号相反的值。在计算相对误差时也必须知道绝对误差的大小才能计算。 采用绝对误差难以评定测量精度的高低，而采用相对误差比较客观地反映测量精度。 引用误差是仪表中应用的一种相对误差，仪表的精度是用引用误差表示的。 3.用测量范围为-50?+150kPa 的压力传感器测 量140kPa 压力时，传感器测得示值为142kPa ，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。 解：绝对误差142 140 2kPa
142 140 4. 什么是随机误差？随机误差产生的原因是什 么？如何减小随机误差对测量结果的影响？ 答：在同一测量条件下，多次测量同一被测量时，其 绝对值和符号以不可预定方式变化着的误差称为随机 误差。 随机误差是由很多不便掌握或暂时未能掌握的微 小因素 （测量装置方面的因素、环境方面的因素、人 员方面的因 素），如电磁场的微变，零件的摩擦、间隙, 热起伏，空气扰动，气压及湿度的变化，测量人员感 觉器官的生理变化等，对测量值的综合影响所造成的。 对于测量列中的某一个测得值来说，随机误差的出 现具有 随机性，即误差的大小和符号是不能预知的， 但当测量次数增大，随机误差又具有统计的规律性， 实际相对误差 140 100% 1.43% 标称相对误差 引用误差 142 140 142 100% 1.41% 142 140 150 ( 50) 100% 1%
传感器课后答案
第一章 1、何为传感器及传感技术？ 人们通常将能把被测物理量或化学量转换为与之有对应关系的电量输出的装置称为传感器，这种技术被称 为传感技术。 2、传感器通常由哪几部分组成？通常传感器可以分为哪几类？若按转换原理分类，可以分成几类？ 传感器通常由敏感元件、传感元件和其他辅助元件组成，有时也把信号调节和转换电路、辅助电源作为传 感器的组成部分。 传感器一般按测定量和转换原理两种方法进行分类。 按转换原理分类可以分为能量转换型传感器和能量控制型传感器。 3、传感器的特性参数主要有哪些？选用传感器应注意什么问题？ 传感器的特性参数：1 静态参数：精密度，表示测量结果中随机误差大小的程度。 正确度,表示测量结果中系统误差大小程度。 准确度，表示测量结果与被测量的真值之间的一致程度。 稳定度、鉴别度、分辨力、死区、回程误差、线性误差、零位误差等。 动态参数：时间常数t:在恒定激励理 第二章 1、光电效应有哪几种？与之对应的光电器件和有哪些？ 光电传感器的工作原理基于光电效应。 光电效应总共有三类：外光电效应（光电原件有：光电管、光电倍增管等、内光电效应（光敏电阻）、光生 伏特效应（光电池、光敏二极管和光敏三极管） 2、什么是光生伏特效应？ 光生伏特效应：在光线的作用下能使物体产生一定方向电动势的现象。 3、试比较光敏电阻、光电池、光敏二极管和光敏三极管的性能差异，并简述在不同的场和下应选用哪种器 件最为合适。 光敏二极管：非线性器件，具有单向导电性。（PN 结装在管壳的顶部，可以直接爱到光的照射）通常处于 反向偏置状态，当没有交照射时，其反向电阻很大反向，反向电流很小，这种电流称为暗电流。当有光照 射时，PN 结及附近产生电子-空穴对，它们的反向电压作用下参与导电，形成比无光照时大得多的反向电 流，该反向电流称为光电流。 不管硅管还是锗管，当入射光波长增加时，相对灵敏度都下降。，因为光子能量太小不足以激发电子-空穴 对，而不能达到PN 结，因此灵敏度下降。 探测可见光和赤热物时，硅管。对红外光进行探测用锗管。光敏三极管：有两个PN 结，比光敏二极管拥有更高的灵敏度。 光敏电阻：主要生产的光敏电阻为硫化镉。 7、简述光纤的结构和传光原理。光纤传感器有哪些类型？他们之间有什么区别？
传热学课后题答案整理
3－15 一种火焰报警器采用低熔点的金属丝作为传热元件，当该导线受火焰或高温烟气的作 用而熔断时报警系统即被触发，一报警系统的熔点为5000C ，)/(210 K m W ?=λ，3/7200m kg =ρ，)/(420K kg J c ?=，初始温度为250C 。问当它突然受到6500C 烟气加热 后，为在1min 内发生报警讯号，导线的直径应限在多少以下？设复合换热器的表面换热系 数为 )/(122 K m W ?。 解：采用集总参数法得： ) exp(0 τρθθcv hA -=，要使元件报警则C 0500≥τ ) exp(65025650500τρcv hA -=--，代入数据得D ＝0.669mm 验证Bi 数： 05.0100095.04) /(3
传感器原理及应用第四版答案
传感器原理及应用第四版答案 【篇一：传感器原理与应用课后习题】 txt>课任老师：黄华 姓名：张川学号：1143032002 第一章 2、一、按工作机理分类：结构型，物性型，复合型三大类。一般在研究物理化学和生物等 科学领域的原理、规律、效应的时候，便于选择。 二、按被测量分类：物理量传感器，化学量传感器，生物量传感器。在对各领域的用途上很容易选择。 三、按敏感材料分类：半导体传感器、陶瓷传感器、光导纤维传感器、高分子材料传感器、金属传感器等。很明显不同的名字就代表 着用法，不同的制造材料去不同使用。四、按能量的关系分类：有 源传感器、无源传感器。很明显是在能量转换的时候，也就是非电 与电之间的转换时，还有就是非电与电能之间的调节作用的时候， 需要用到此类传感器。 五、按应用领域分类：医学传感器、航天传感器。顾名思义，就是 在医学领域的相关器械检查等方面和航空航天的整体过程中会用到。 六、其他分类法：按用途、科目、功能、输出信号的性质分类。当 然按其所需要的类型使用此类传感器。 3、1）线性度：e?? 2）灵敏度： ?max y ?100% fs sn? ?y ?x 3）重复性：误差 ex?? (2~3)? ? y ?100% |
fs 4）迟滞（回差滞环）现象：e?|5）分辨率：? y?y i d x min 6）稳定性 7）漂移 4、它是传感器对输入激励的输出响应特性。通常从时域或者频域两方面采用瞬态响应法和频率响应法来分析。 6、系统：a dy(t) ?by(t)?cx(t) dtady(t)c ?y(t)?x(t) bdtb 通用形式：? dy(t) k——传感器的静态灵敏度或放大系数，k=c/b，反映静态特征； ?传递函数： h(s)? k 1??s ?频率特性： h(jw)? k 1?jw? ?幅频特性： a(w)?|h(jw)|? k?(??) 2 ???)??arctan(??) ?想频特性： ?(?)? arctan( ≈0; 输出y(t)反映输入x(t); 第二章 2、金属导体受到外力作用产生机械形变，电阻值会随着形变的变化而变化。应变片的敏感栅 受力形变后使其电阻发生变化。将其粘贴在试件上，利用应变——电阻效应便能把试件表面的应变量直接变换为电阻的相对变化量，这样就把力的大小通过电阻改变转化为电信号再有电信号模拟出来数字显示，金属电阻应变片就是利用这一原理制成的传感元件。 系统
传热学第五版课后习题答案
传热学第五版课后习题答案
传热学习题_建工版V 0-14 一大平板，高3m ，宽2m ，厚0.2m ，导热系数为45W/(m.K), 两侧表面温度分别为 w1t 150C =?及 w1t 285C =? ，试求热流密度计热流量。 解：根据付立叶定律热流密度为： 2w2w121t t 285150q gradt=-4530375(w/m )x x 0.2λλ??--?? =-=-=- ? ?-???? 负号表示传热方向与x 轴的方向相反。 通过整个导热面的热流量为： q A 30375(32)182250(W) Φ=?=-??= 0-15 空气在一根内经50mm ，长2.5米的管子内流动并被加热，已知空气的平均温度为85℃，管壁对空气的h=73(W/m2.k)，热流密度q=5110w/ m2, 是确定管壁温度及热流量?。 解：热流量 qA=q(dl)=5110(3.140.05 2.5) =2005.675(W) πΦ=?? 又根据牛顿冷却公式 w f hA t=h A(t t )qA Φ=??-= 管内壁温度为： w f q 5110t t 85155(C)h 73 =+ =+=?
1-1．按20℃时，铜、碳钢（1.5%C）、铝和黄铜导热系数的大小，排列它们的顺序；隔热保温材料导热系数的数值最大为多少？列举膨胀珍珠岩散料、矿渣棉和软泡沫塑料导热系数的数值。 解： (1)由附录7可知，在温度为20℃的情况下， λ铜=398 W/(m·K)，λ碳钢＝36W/(m·K)， λ 铝＝237W/(m·K)，λ 黄铜 ＝109W/(m·K). 所以,按导热系数大小排列为: λ 铜>λ 铝 >λ 黄铜 >λ 钢 (2) 隔热保温材料定义为导热系数最大不超过0.12 W/(m·K). (3) 由附录8得知，当材料的平均温度为20℃时的导热系数为: 膨胀珍珠岩散料:λ=0.0424+0.000137t W/(m·K) =0.0424+0.000137×20=0.04514 W/(m·K); 矿渣棉: λ=0.0674+0.000215t W/(m·K) =0.0674+0.000215×20=0.0717 W/(m·K); 由附录7知聚乙烯泡沫塑料在常温下, λ=0.035~0.
传热学第五版课后习题答案(1)
传热学习题_建工版V 0-14 一大平板，高3m ，宽2m ，厚，导热系数为45W/, 两侧表面温度分别为 w1t 150C =?及w1t 285C =? ，试求热流密度计热流量。 解：根据付立叶定律热流密度为： 2 w2w121t t 285150q gradt=-4530375(w/m )x x 0.2λλ??--??=-=-=- ? ?-???? 负号表示传热方向与x 轴的方向相反。 通过整个导热面的热流量为： q A 30375(32)182250(W)Φ=?=-??= 0-15 空气在一根内经50mm ，长米的管子内流动并被加热，已知空气的平均温度为85℃，管壁对空气的h=73(W/m 2.k)，热流密度q=5110w/ m 2, 是确定管壁温度及热流量?。 解：热流量 qA=q(dl)=5110(3.140.05 2.5) =2005.675(W) πΦ=?? 又根据牛顿冷却公式 w f hA t=h A(t t )qA Φ=??-= 管内壁温度为：
w f q5110 t t85155(C) h73 =+=+=? 1-1．按20℃时，铜、碳钢（%C）、铝和黄铜导热系数的大小，排列它们的顺序；隔热保温材料导热系数的数值最大为多少列举膨胀珍珠岩散料、矿渣棉和软泡沫塑料导热系数的数值。 解： (1)由附录7可知，在温度为20℃的情况下， λ铜=398 W/(m·K)，λ碳钢＝36W/(m·K)， λ铝＝237W/(m·K)，λ黄铜＝109W/(m·K). 所以,按导热系数大小排列为: λ铜>λ铝>λ黄铜>λ钢 (2) 隔热保温材料定义为导热系数最大不超过 W/(m·K). (3) 由附录8得知，当材料的平均温度为20℃时的导热系数为: 膨胀珍珠岩散料:λ=+ W/(m·K) =+×20= W/(m·K); 矿渣棉: λ=+ W/(m·K) =+×20= W/(m·K);
最新《传感器》第四版唐文彦习题答案
第一章 思考题与习题 1、什么是传感器的静态特性？它有哪些性能指标？ 答：输入量为常量或变化很慢情况下，输出与输入两者之间的关系称 为传感器的静态特性。它的性能指标有：线性度、迟滞、重复性、灵 敏度与灵敏度误差、分辨率与阈值、稳定性、温度稳定性、抗干扰稳 定性和静态误差（静态测量不确定性或精度）。 2、传感器动特性取决于什么因素？ 答：传感器动特性取决于传感器的组成环节和输入量，对于不同的组 成环节（接触环节、模拟环节、数字环节等）和不同形式的输入量（正 弦、阶跃、脉冲等）其动特性和性能指标不同。 3、某传感器给定相对误差为2%FS ，满度值输出为50mV ，求可能出 现的最大误差δ（以mV 计）。当传感器使用在满刻度的1/2和1/8 时计算可能产生的百分误差。并由此说明使用传感器选择适当量程的 重要性。 已知：FS %2=γ, mV y FS 50=；求：δm =？ 解： ∵ %100?=FS m y δγ； ∴ mV y FS m 1%100=??=γδ 若: FS FS y y 211= 则: %4%100251%1001=?=?= FS m y δγ 若: FS FS y y 81 2= 则: %16%10025.61%1002=?= ?=FS m y δγ 由此说明,在测量时一般被测量接近量程(一般为量程的2/3以上),测
得的值误差小一些。 4、有一个传感器，其微分方程为x y dt dy 15.03/30=+，其中y 为输出电 压（mV ），x 为输入温度（0C ），试求该传感器的时间常数τ和静态 灵敏度k 。 已知：x y dt dy 15.03/30=+；求：τ=？，k =? 解：将x y dt dy 15.03/30=+化为标准方程式为：x y dt dy 05.0/10=+ 与一阶传感器的标准方程：kx y dt dy =+τ 比较有： ???==) /(05.0)(100C mV k s τ 5、已知某二阶系统传感器的自振频率f 0=20k Hz,阻尼比ξ=0.1，若要 求传感器的输出幅值误差小于3%，试确定该传感器的工作频率范围。 已知：f 0=20k Hz, ξ=0.1。求：%3<γ时的工作频率范围。 解：二阶传感器频率特性(p14-1—30式) ∵ 2222)2()1()(ξωττωω-= k k ∴ %3) 2()1(11)(2222<--=-=ξωττωωγk k k 式中：???????=====1 .0816.1252000ξμωτπωs kHz f 则有：
传感器课后题答案
第五章 3.试述霍尔效应的定义及霍尔传感器的工作原理。 霍尔效应：将半导体薄片置于磁场中，当它的电流方向与磁场方向不一致时，半导体薄片上平行于电流和磁场方向的两个面之间产生电动势，这种现象称为霍尔效应。 霍尔传感器工作原理：霍尔传感器是利用霍尔效应原理将被测物理量转换为电动势的传感器。在垂直于外磁场B的方向上放置半导体薄片，当半导体薄片流有电流I时，在半导体薄片前后两个端面之间产生霍尔电势Uho霍尔电势的大小与激励电流I和磁场的磁感应强度成正比，与半导体薄片厚度d成反比。 4?简述霍尔传感器的组成，画出霍尔传感器的输出电路图。 组成：从矩形薄片半导体基片上的两个相互垂直方向侧面上，引出一对电极，其中1-1'电极用于加控制电流，称控制电流，另一对2-2'电极用于引出霍尔电势。在基片外面用金属或陶瓷、环氧树脂等封装作为外壳。 电路图： 5.简述霍尔传感器灵敏系数的定义。 答：它表示一个霍尔元件在单位激励电流和单位磁感应强度时产生霍尔电势的大小。 7?说明单晶体和多晶体压电效应原理，比较石英晶体和压电陶瓷各自的特点。原理：石英晶体是天然的六角形晶体，在直角坐标系中，x轴平行于它的棱线，称为电轴，通常把沿电轴方向的作用下产生电荷的压电效应称为纵向压电效应；y轴垂直于它的棱面，称为机械轴，把沿机械轴方向的力作用下产生电荷的压电效应称为横向压电效应；z轴表示其纵轴，称为光轴，在光轴方向时，不产生压电效应。 压电陶瓷是人工制造的多晶体，在极化处理以前，各晶粒的电畴按任意方向排列，当陶瓷施加外电场时，电畴由自发极化方向转到与外加电场方向一致，此时，压电陶瓷具有一定极化强度，这种极化强度称为剩余极化强度。由于束缚电荷的作用，在陶瓷片的电极表面上很快就吸附了一层来自外界的自由电荷，正负电荷距离大小因压力变化而变化，这种由机械能转变成电能的现象就是压电陶瓷的正压电效应，放电电荷的多少与外力的大小成比例关系，Q=d33F 特点：石英晶体：（1）压电常数小，时间和温度稳定性极好；（2）机械强度和品质因素高，且刚度大，固有频率高，动态特性好；（3）居里点573°C,无热释电性，且绝缘性、重复性均好。压电陶瓷的特点是：压电常数大，灵敏度高；制造工艺成熟，可通过合理配方和掺杂等人工控制来达到所要求的性能；成形工艺性也好，成本低廉，利于广泛应用。 压电陶瓷除有压电性外，还具有热释电性。因此它可制作热电传感器件而用于红外探测器中。但作
传热学第五版完整版答案
1.冰雹落地后，即慢慢融化，试分析一下，它融化所需的热量是由哪些途径得到的？ 答：冰雹融化所需热量主要由三种途径得到： a 、地面向冰雹导热所得热量； b 、冰雹与周围的空气对流换热所得到的热量； c 、冰雹周围的物体对冰雹辐射所得的热量。 2.秋天地上草叶在夜间向外界放出热量，温度降低，叶面有露珠生成，请分析这部分热量是通过什么途径放出的？放到哪里去了？到了白天，叶面的露水又会慢慢蒸发掉，试分析蒸发所需的热量又是通过哪些途径获得的？ 答：通过对流换热，草叶把热量散发到空气中；通过辐射，草叶把热量散发到周围的物体上。白天，通过辐射，太阳和草叶周围的物体把热量传给露水；通过对流换热，空气把热量传给露水。 4.现在冬季室内供暖可以采用多种方法。就你所知试分析每一种供暖方法为人们提供热量的主要传热方式是什么？填写在各箭头上。 答：暖气片内的蒸汽或热水 对流换热 暖气片内壁 导热 暖气片外壁 对流换热和 辐射 室内空气 对流换热和辐射 人体；暖气片外壁 辐射 墙壁辐射 人体 电热暖气片：电加热后的油 对流换热 暖气片内壁 导热 暖气片外壁 对流换热和 辐射 室内空气 对流换热和辐射 人体 红外电热器：红外电热元件辐射 人体；红外电热元件辐射 墙壁 辐射 人体 电热暖机：电加热器 对流换热和辐射加热风 对流换热和辐射 人体 冷暖两用空调机（供热时）：加热风对流换热和辐射 人体 太阳照射：阳光 辐射 人体 5．自然界和日常生活中存在大量传热现象，如加热、冷却、冷凝、沸
腾、升华、凝固、融熔等，试各举一例说明这些现象中热量的传递方式？ 答：加热：用炭火对锅进行加热——辐射换热 冷却：烙铁在水中冷却——对流换热和辐射换热 凝固：冬天湖水结冰——对流换热和辐射换热 沸腾：水在容器中沸腾——对流换热和辐射换热 升华：结冰的衣物变干——对流换热和辐射换热 冷凝：制冷剂在冷凝器中冷凝——对流换热和导热 融熔：冰在空气中熔化——对流换热和辐射换热 5.夏季在维持20℃的室内，穿单衣感到舒服，而冬季在保持同样温度的室内却必须穿绒衣，试从传热的观点分析其原因？冬季挂上窗帘布后顿觉暖和，原因又何在？ 答：夏季室内温度低，室外温度高，室外物体向室内辐射热量，故在20℃的环境中穿单衣感到舒服；而冬季室外温度低于室内，室内向室外辐射散热，所以需要穿绒衣。挂上窗帘布后，辐射减弱，所以感觉暖和。 6.“热对流”和“对流换热”是否同一现象？试以实例说明。对流换热是否为基本传热方式？ 答：热对流和对流换热不是同一现象。流体与固体壁直接接触时的换热过程为对流换热，两种温度不同的流体相混合的换热过程为热对流，对流换热不是基本传热方式，因为其中既有热对流，亦有导热过程。 9.一般保温瓶胆为真空玻璃夹层，夹层内两侧镀银，为什么它能较长时间地保持热水的温度？并分析热水的热量是如何通过胆壁传到外界
传热学第五版课后习题答案
如对你有帮助，请购买下载打赏，谢谢！ 传热学习题_建工版V 0-14 一大平板，高3m ，宽2m ，厚0.2m ，导热系数为45W/(m.K), 两侧表面温度分别为w1t 150C =?及w1t 285C =? ，试求热流密度计热流量。 解：根据付立叶定律热流密度为： 负号表示传热方向与x 轴的方向相反。 通过整个导热面的热流量为： 0-15 空气在一根内经50mm ，长2.5米的管子内流动并被加热，已知空气的平均温度为85℃，管壁对空气的h=73(W/m2.k)，热流密度q=5110w/ m2, 是确定管壁温度及热流量?。 解：热流量 又根据牛顿冷却公式 管内壁温度为： 1-1．按20℃时，铜、碳钢（1.5%C ）、铝和黄铜导热系数的大小，排列它们的顺序；隔热保温材料导热系数的数值最大为多少？列举膨胀珍珠岩散料、矿渣棉和软泡沫塑料导热系数的数值。 解： (1)由附录7可知，在温度为20℃的情况下， λ铜=398 W/(m·K)，λ碳钢＝36W/(m·K)， λ铝＝237W/(m·K)，λ黄铜＝109W/(m·K). 所以,按导热系数大小排列为: λ铜>λ铝>λ黄铜>λ钢 (2) 隔热保温材料定义为导热系数最大不超过0.12 W/(m·K). (3) 由附录8得知，当材料的平均温度为20℃时的导热系数为: 膨胀珍珠岩散料:λ=0.0424+0.000137t W/(m·K) =0.0424+0.000137×20=0.04514 W/(m·K); 矿渣棉: λ=0.0674+0.000215t W/(m·K) =0.0674+0.000215×20=0.0717 W/(m·K); 由附录7知聚乙烯泡沫塑料在常温下, λ=0.035~0. 038W/(m·K)。由上可知金属是良好的导热材料，而其它三种是好的保温材料。 1-5厚度δ为0.1m 的无限大平壁，其材料的导热系数λ＝100W/(m·K)，在给定的直角坐标系中，分别画出稳态导热时如下两种情形的温度分布并分析x 方向温度梯度的分量和热流密度数值的正或负。 (1)t|x=0=400K, t|x=δ=600K; (2) t|x=δ=600K, t|x=0=400K; 解：根据付立叶定律 无限大平壁在无内热源稳态导热时温度曲线为直线，并且 x x 02121t t t t t dt x dx x x 0 δ δ==--?===?-- x x 0x t t q δλ δ==-=- （a ） (1) t|x=0=400K, t|x=δ=600K 时 温度分布如图2-5(1)所示 图2-5(1)
《传感器》第四版唐文彦习题答案
第一章 思考题与习题 1、什么就是传感器的静态特性？它有哪些性能指标？ 答:输入量为常量或变化很慢情况下,输出与输入两者之间的关系称为传感器的静态特性。它的性能指标有:线性度、迟滞、重复性、灵敏度与灵敏度误差、分辨率与阈值、稳定性、温度稳定性、抗干扰稳定性与静态误差(静态测量不确定性或精度)。 2、传感器动特性取决于什么因素？ 答:传感器动特性取决于传感器的组成环节与输入量,对于不同的组成环节(接触环节、模拟环节、数字环节等)与不同形式的输入量(正弦、阶跃、脉冲等)其动特性与性能指标不同。 3、某传感器给定相对误差为2%FS,满度值输出为50mV ,求可能出现的最大误差δ(以mV 计)。当传感器使用在满刻度的1/2与1/8时计算可能产生的百分误差。并由此说明使用传感器选择适当量程的重要性。 已知:FS %2=γ, mV y FS 50=;求:δm =？ 解: ∵ %100?=FS m y δγ; ∴ mV y FS m 1%100=??=γδ 若: FS FS y y 211= 则: %4%100251%1001=?=?= FS m y δγ 若: FS FS y y 81 2= 则: %16%10025.61%1002=?= ?=FS m y δγ 由此说明,在测量时一般被测量接近量程(一般为量程的2/3以上),测
得的值误差小一些。 4、有一个传感器,其微分方程为x y dt dy 15.03/30=+,其中y 为输出电压(mV),x 为输入温度(0C),试求该传感器的时间常数τ与静态灵敏度k 。 已知:x y dt dy 15.03/30=+;求:τ=？,k =? 解:将x y dt dy 15.03/30=+化为标准方程式为:x y dt dy 05.0/10=+ 与一阶传感器的标准方程:kx y dt dy =+τ 比较有: ? ??==)/(05.0)(100C mV k s τ 5、已知某二阶系统传感器的自振频率f 0=20k Hz,阻尼比ξ=0、1,若要求传感器的输出幅值误差小于3%,试确定该传感器的工作频率范围。 已知:f 0=20k Hz, ξ=0、1。求:%3<γ时的工作频率范围。 解:二阶传感器频率特性(p14-1—30式) ∵ 2222)2()1()(ξωττωω-= k k ∴ %3) 2()1(11)(2222<--=-=ξωττωωγk k k 式中:???????=====1 .0816.1252000ξμωτπωs kHz f 则有:
