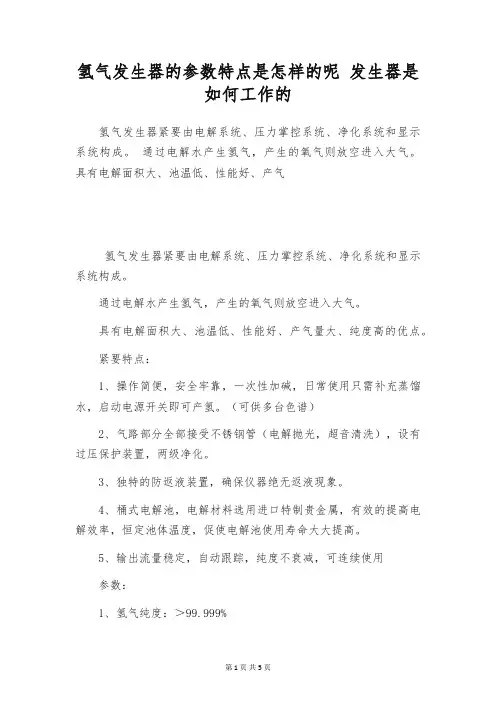

核心技术：该仪器的核心SPE电极是由复合催化剂与离子膜合为一体形成的高活性零极距催化电极，电解效率高；其他主要部件均由优质高档工程塑料模具成型；有完善的电气控制系统。整机设计先进，质量可靠，自动化程度高，产氢纯度高，输出流量大，型号、规格齐全，应用范围广。
工作原理
把满足要求的电解水（电阻率大于1MΩ/cm，电子或分析行业用的去离子水或二次蒸馏水皆可）送入电解槽阳极室，通电后水便立刻在阳极分解：2H2O=4H++ 2O-2，分解成的负氧离子(O-2)，随即在阳极放出电子，形成氧气(O2)，从阳极室排出，携带部份水进入水槽，水可循环使用，氧气从水槽上盖小孔放入大气。氢质子以水合离子（H+•XH2O)的形式，在电场力的作用下，通过SPE离子膜，到达阴极吸收电子形成氢气，从阴极室排出后，进入气水分离器，在此除去从电解槽携带出的大部分水份，含微量水份的氢气再经干燥器吸湿后，纯度便达到99.999%以上。
工艺流程
1、水槽盖2、水槽3、供水管4、电解电源5、气水分离器6、压力表7、六通
8、压力保护器9、干燥器10、放气阀11、控制器12、冷凝回水管13、氢、水出口管14、氧、水出口管15、电解槽
技术参数
型号
QL-150
QL-300
QL-500
QL-1000
QL-2000
QL-3000
QL-5000
输出流量
14.46
24.11
28.93
水质要求
蒸馏水
整机重量（kg）
<10
<11
应用范围
该款仪器采用传统隔膜碱液电解制氢工艺，主要用于为气相色谱提供氢气源，流量稳定、使用安全方便，可完全替代钢
241.00
水质要求
水的电阻率≥1MΩ/cm
整机重量（kg）
＜13
＜20
＜25
＜60
应用范围
该款仪器主要为气相色谱分析及试验室用氢等提供氢气源，氢气纯度高、流量稳定、使用安全方便，可完全替代钢瓶
SHC系列氢气发生器（碱液电解制氢）
产品型号:SHC-300/500/600
气体流量:不同型号仪器具有不同产气量，每分钟产气量从300毫升至600毫升均有相应产品。
主要用途:为气相色谱分析、试验室用氢等提供氢气源
产品介绍
SHC型氢气发生器是通过电解KOH的水溶液制备氢气。机器内设有多种智能控制装置，使用安全方便。可以满足国内外各种型号的色谱使用。
工作原理
本仪器工作原理是传统隔膜碱液电解法。电解槽内的导电介质为氢氧化钾水溶液，两极室的分隔物为航天电解设备用优质隔膜，与端板合为一体的耐蚀、传质良好的格栅电极等组成电解槽。向两极施加直流电后，水分子在电解槽的两极立刻发生电化学反应，在阳极产生氧气，在阴极产生氢气。反应式如下：阳极：2OH--2e→H2O+1/2O2↑阴极：2H2O +2e→2OH-+H2↑总反应式：2H2O→2 H2↑+O2↑本仪器对压控、过压保护、流量显示、流量追踪等均实行自动控制；使输出氢气能在恒压下，根据气相色谱仪用氢气量，实现全自动调节（在产气量范围内）。
QL型系列氢气发生器（SPE技术纯水电解制氢）
产品型号:QL-150/300/500/1000/2000/3000/ 5000
气体流量:不同型号仪器具有不同产气量，每分钟产气量从150毫升至5000毫升均有相应产品。
主要用途:为气相色谱分析及试验室用氢等提供氢气源
产品介绍
QL型氢气发生器是SPE技术电解纯水（杜绝加碱）制取高纯氢气的一类轻型、高效、节能、环保类高科技专利产品。
工艺流程
技术参数
型号
SHC-300
SHC-500
SHC-600
输出流量（ml/min）
0～310
0～510
0～610
输出压力（MPa）
0.4
氢气纯度（%）
>99.999Leabharlann Baidu
超压保护值（MPa）
0.45
电源电压（V）
220±15% 50～60Hz
输入功率（W）
150
250
300
水槽体积（L）
0.92
反应用水量（g/h）
外型尺寸（长×宽×高mm×mm×mm）
431×246×398
500×270×420
400×300×710
458×230×380
550×398×400
500×445×845
水槽体积（L）
3.2
3.2
3.2
3.2
6.4
6.4
6.4
反应用水量（g/h）
7.23
14.46
24.10
48.21
96.43
144.60
0～150
0～310
0～510
0～1020
0～2020
0～3050
0～5050
输出压力（MPa）
0.02～0.4MPa/0.02～0.7MPa (稳压输出)
氢气纯度（%）
＞99.999 /＞99.9999
输入功率（W）
<90
<150
<200
<500
<1000
<1500
<2500
电源电压（V）
220 V±15% 110V±15% 50～60Hz
