外控数码管安装说明
数码管焊接说明

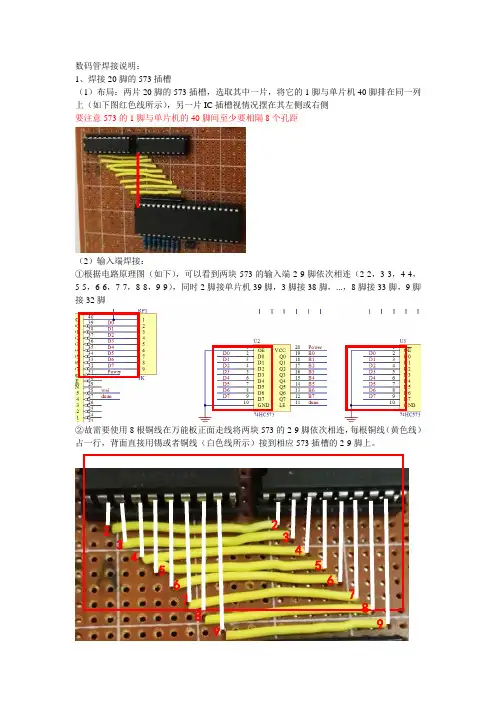

数码管焊接说明：1、焊接20脚的573插槽（1）布局：两片20脚的573插槽，选取其中一片，将它的1脚与单片机40脚排在同一列上（如下图红色线所示），另一片IC 插槽视情况摆在其左侧或右侧 要注意573的1脚与单片机的40脚间至少要相隔8个孔距（2）输入端焊接：①根据电路原理图（如下），可以看到两块573的输入端2-9脚依次相连（2-2，3-3，4-4，5-5，6-6，7-7，8-8，9-9），同时2脚接单片机39脚，3脚接38脚，...，8脚接33脚，9脚接32脚②故需要使用8根铜线在万能板正面走线将两块573的2-9脚依次相连，每根铜线（黄色线）占一行，背面直接用锡或者铜线（白色线所示）接到相应573插槽的2-9脚上。
345 3 45 67 896 7 892 2③两两相连的线处理完毕后，焊接573芯片与P0口的连线（如下图，注意该图是背面图，引脚顺序要自行查看清楚），2-39，3-38，4-37，5-36，6-35，7-34，8-33，9-32（3）电源部分处理①接地线：将两片573的1、10脚相连（上图蓝色点），留待以后接地（单片机20脚） ②接电源线：将两片573的20脚相连，留待以后接电源（单片机40脚）（4）输出端处理完数码管后再连接 （5）控制端处理完数码管后再连接 2、数码管焊接 （1）段码处理①根据电路原理图，需要将两块数码管的段码相连（a-a ，b-b ，c-c ，d-d ，e-e ，f-f ，g-g ，dp-dp ）， 注意，数码管上方至少要预留6-9行说明：标号顺序：数码管正面朝上（小圆点在右下方），最左下方的引脚标号为1脚公共端标号为1、2、3、4，1表示4位一体数码管最左边的数码管的公共端，依次类推998765432876543232333435363738391010111010112020②段码相连：准备8根铜线，按照573插槽输入端2-9脚的处理方法，将相同的段选引脚连起来，正面走线，背面走锡③段码与573插槽相连：经过电路原理图分析得到，数码管a接573的19脚，b接18脚，c接17脚，d接16脚，e 接15脚，f接14脚，g接13脚，dp接12脚a af fb beddp cge ddpcga12b feddpcg131415 16 1718 19焊接时注意能走锡的走锡，走不了锡的走线，尽量在正面走线，线不能短路；走锡时，请先用中性笔或铅笔在背面画线，看是否有足够的位置走锡；左图中段选端有b、c、f是背面走的明线，dp在正面走了明线（图中粉色线所示）④位选端与573相连经过电路原理图分析得到，正面最右边的数码管位选4接573的19脚，右3接18脚，右2接17脚，右1接16脚，左4接15脚，左3接14脚，左2接13脚，左1接12脚3、573控制端焊接位选锁存接28脚，段选锁存接27脚，背面直接接明线左1左2左3左4右1右2右3右41213 14 15 16 1817 19。
5位数码管详细说明5.5_外发
此文档用于DDSY-A 型5位数码管4442卡预付费电表1表型特征5位数码管显示，外形尺寸与4位数码管卡表一致此表上电后首先版本号，比如j1002。
然后进入正常轮显状态。
正常轮显状态下屏幕切换时黑屏1秒。
2电表状态2.1清零状态清零后电表处于清零状态，此时屏幕一直显示“00000”。
版本号 j4442卡1 单相3 三相三线4 三相四线 0 常规 1 三龙 2 老公司 3 单县 4杨楼2.2正常用电状态屏幕轮显总用电量和剩余电量。
剩余量显示最大为50000kwh，当小于10000kwh时，将显示1位小数。
总用量显示范围为99999kwh，当小于10000kwh时，将显示1位小数。
2.3超负荷显示状态当用户当前的功率值超过设定的限定功率时，将进入超负荷显示状态。
此时屏幕将显示当前功率值，例如，当功率值为11.2kw时，屏幕显示：P 11.2当用户功率值小于设定的限定功率时，将退出超负荷显示状态，进入正常用电状态。
注意：当使用调试卡上电后，此功能将失效。
2.4超负荷拉闸报警状态当超负荷显示状态持续1分钟后，电表将进入超负荷拉闸报警状态。
此时屏幕轮显“F-2”和剩余电量。
此种状态持续4分钟后，电表将恢复供电。
注意：当使用调试卡上电后，此功能将失效。
2.5断电报警状态当剩余电量减少到断电报警值时，电表将断电，并且进入断电报警状态。
此种状态下屏幕将轮显F-1和剩余电量。
注意：当使用调试卡上电后，此功能将失效。
2.6透支用电当电表的剩余量为负数，表明处于透支用电状态。
当使用临时透支用电卡设臵临时透支量后，电表走至零后将不断电，剩余量将往负的方向继续累加。
当达到设定的透支量后，电表将发生断电。
临时透支用电是在用户剩余量走到零后，来不及买电的情况下，刷入临时透支用电卡给用户应急供电。
当用户买电插表后表内的临时透支量将被清零。
当发生透支用电即剩余量为负值时，插入新购电用户卡后将冲减负的剩余量。
3插卡错误代码插卡时应将卡插入电表插卡槽中，数码管将关闭显示。
外控LED数码管安装之简单轮廓安装图解说明
外控LED数码管安装之简单轮廓安装图解说明(LED数码管,LED护栏管接线图)图片1注: 图片过小,请点击查看原图; 请保存到桌面上.本安装图适用于外控真八段LED数码管安装，(亦适用于外控真六段LED数码管安装，但电源需使用DC24V开关电源)。
工程适用类型：1. 单条外控七彩流水LED护栏管，全彩变化LED数码管；以及招牌轮廓安装，门头店面轮廓安装；LED数码管样品展示LED数码管安装细节：1. 将LED数码管使用其自带U型安装卡子固定好，将LED数码管的防水接头对接(大两芯为电源,小两芯为信号线)2. 安装顺序为：若程序是从左到右跑动，则安装时LED数码管的公插朝左（防水接头内有插针一端）；若程序是从下到上跑动时，则安装时LED数码管的公插朝下（防水接头内有插针一端）；反之一样。
此外可以根据信号安装图，箭头指示方向为数码管的安装方向。
请看图片1：控制器是从左下角接入LED数码管的；那么左边第一条LED护栏管的公插是朝下的图片2 LED数码管防水接头----两芯电源接头公母插头区分3. 电源接法：本安装图使用的是350W,DC24V的开关电源；本LED数码管需要分正负极；安装时需使用电源延长线加LED数码管两芯电源（母插头）转接到LED数码管上；LED数码管两芯电源母接头蓝色线接开关电源负极（-V），红色线接开关电源负极（+V）；每8-10条LED数码管为一个回路（请参照图片1）；另外开关电源进线为220V电源，请接（L，N）标识；不分正负极；图片3 开关电源实物图4. LED控制器接法：控制器有两条线，一条为电源输入线（两芯，额定电压24或者220v），一条为信号输出线；控制器的信号输出端与LED数码连接；LED数码管上面的信号线全部串连起来，不需要断开。
每台控制器上面的信号输出有几个端口，每个端口是一样的信号5. 清理现场：把电源和LED控制器装入防水表箱中，接好交流接触器和时钟开关。
如有不明之处，请与我们联系羽铭科技照明 。
CBT 70J-1 70JE-1 数码管阵列连接指南说明书
Hookup Guide for CBT 70J-1/70JE-1 Arrays (also applies to CBT 70J/70JE original version)For the CBT 70J-1/70JE-1 array, it is very important for the proper functioning of the array that the cabinets be wired with the same full-range signal to both cabinets, in parallel, at the same level . Do not use an external crossover.The easiest and surest way is to simply wire a jumper (speaker cable) between the two cabinets (In same polarity: “+” to “+” and “–” to “–”) and to wire the speaker cable from the amplifier channel to either of these sets of terminals.Stated from the amplifier side, wire from the amplifier to one of the cabinets (it doesn’t matter which cabinet) and use a jumper speaker wire (“+” and “-”) to run the plus and minus in parallel to the other cabinet.-OR-Important: Connect cabinets inparallel with each other. Hookuppolarity must be maintained as shown.Home Runs -- Another hookup method for accomplishing the proper parallel hookup – albeit more costly for cable and with more potential for something to get accidentally connected wrong – is to run two “home run” cables from the same amplifier channel, one cable to each cabinet.. This method may be preferred for long cable runs because it puts more cable “copper” between the amplifier and the speakers for lower cable resistance (for better damping factor and less signal loss through the cable). However, it brings with it the risk that someone might accidentally connect these two cables to two different amp channels, which then could send different signals – or different levels of signals – to the two cabinets. Or it could open the possibility of someone thinking that they can put a crossover in circuit between the two cabinets, or any number of other potential mistakes. It is also a bit more difficult to double-check the polarity in that simply paralleling the cabinets directly is fairly easily to inspect visually. But if hooked up correctly, from the same amplifier channel and in correct polarity, then this works fine.Why Proper Hookup is Crucial – For proper functioning of the array, the proper phase relationship must be maintained between the low-frequency (LF) drivers in the CBT 70J-1 and the LF drivers in the CBT 70JE-1. The low-frequency drivers must work together in a certain way, and this parallel hookup is required for accomplishing that. If this phase relationship is not maintained (due to not following these hookup instructions), then some aspect of the array performance will be impaired, probably significantly.Important: Hookup polarity must be maintained as shown. Must be from SAME Amplifier ChannelThe CBT 70JE-1 has the passive circuitry inside it to maintain the correct phase relationship between the low-frequency drivers of itself and of the CBT 70J-1. The CBT 70JE-1’s circuitry also provides the correct frequency-band overlap characteristics so that the combination of the two cabinets function as a proper line array with CBT (Constant Beamwidth Technology) functioning. In addition, the built-in passive circuitry includes a complex multi-slope crossover function. The end result is a column line array that is optimized, not only on-axis, but for all off-axis points, for proper functioning.Do Not Use an External DSP Crossover -- It is almost impossible to accomplish the proper functioning described above in the field with an external DSP. In addition, you should NOT use any crossover network between the cabinets because: a) the phase shift inherent in all electronic crossovers (90 degree phase shift for every 6 dB per octave of slope) will put the low-frequency drivers of one of the cabinets out of proper phase relationship with each other, b) you wouldn’t be able to accurately emulate the built-in multi-slope crossover, and c) depending on how you set it, you could lose the required overlap characteristic between the two cabinets which allows it to provide constant directivity control.The Science -- The science of how the system works is something the installer and users don’t have to worry about and don’t necessarily have to know. The important thing is simply that the system is designed to work properly when you send the exact same full-range signal to both cabinets in a CBT 70J-1/70JE-1 array.However, if you want to know more about the science of why this is the case, here is some simplified information about the functioning of the CBT 70J-1 and CBT 70JE-1 as a constant beamwidth line array. In the CBT 70JE-1, the LF drivers operate from 45 Hz all the way up to 800 Hz. The LF drivers in the CBT 70J-1 operate over most of this entire range, too, as well as going up higher in frequency. The reason that the CBT 70JE-1 drivers go up so high in frequency (up to 800 Hz) is that the CBT 70J-1 by itself behaves as a line array that has a total height of 70 cm (28 inches). Based on that height (and some other factors, such as the coverage switch position), the vertical coverage typically starts broadening around 800 Hz.One of the advantages of adding a CBT 70JE-1 is that is makes the array behave like a line array that is twice as tall, or 140 cm (56 inches). This taller line array maintains the same pattern control down to a much lower frequency. Therefore, it is necessary for all the drivers (in both cabinets) to be operational throughout the entire frequency band, all the way from 800 Hz on down. Unless the LF drivers in these two cabinets are in exactly the right phase relationship, you could end up having the drivers in one cabinet cancelling out the sound from the drivers in the other cabinet, either throughout the entire CBT 70JE-1 operational frequency band or at some significant band of frequencies. Or, you could end up accidentally “steering” the LF sound a certain direction upward or downward. Neither one of these is a good thing.Using with External Subwoofer – There are some applications where you may need more – or deeper – bass than the CBT 70J-1/70JE-1 array can provide, so you may want to add an external subwoofer. For these applications, you can add a high-pass filter but it absolutely must be before the signal gets to the power amplifier. For example, you can high-pass the CBT 70J-1/70JE-1 array at 80 Hz (via a DSP high-pass filter that is, again, before the amplifier in the signal chain) and low-pass the external subwoofer at 80 Hz. If you do that, then any phase shift from the high-pass filter imposes itself identically on both cabinets, resulting in the relative phase relationships between the two cabinets remaining constant. This is fine to do.Protective High-Pass Filter – Similarly, a protective high-pass filter (45 Hz or so, 24 dB/oct, Butterworth) is recommended and can be implemented, but again, it needs to be before the signal goes to the power amplifier, and the same amplifier output channel needs to be paralleled to both the CBT 70J-1 and CBT 70JE-1 cabinets.It is NOT OK to run the same signal from two different amplifier channels and turn down the CBT 70JE-1 because you want less bass (or turn up the CBT 70JE-1 because you want more bass) – Don’t try to reduce (or increase) bass by sending a different level of signal to the CBT 70JE-1. It will make the array not function correctly. Again, the signals to the CBT 70J-1 and CBT 70JE-1 must be identical, including the identical level (voltage). If you want less bass or more bass, the solution is to engage an EQ at a line level before the signal goes to the power amplifier.Special Note for Crown CDI Amplifiers – The DSP section built into the CDI amplifier is indeed before the signal goes to the power amplifier, so this DSP can be used for the external crossover for adding an external subwoofer, for setting a protective high-passive, or for adjusting the EQ, as long as you use only one channel such that the same channel output then gets sent to both the CBT 70J-1 and CBT 70JE-1.120305 RKJBL Professional8500 Balboa Blvd.Northridge, CA 91329 USA818-894-8850。
数码管安装方法
数码管安装方法先将灯安装到墙体上：在墙体上打孔，数码管两头10CM处装4CM膨胀螺钉四颗，再装数码管，用自攻螺丝锁住，然后膨胀螺钉处用玻璃胶密封；护栏灯之间的距离根据客户的要求而定；一般是1CM到3C M之间。
然后将信号线、电源线对接起来，信号线一般是四芯或五芯也有两芯的公母插头；电源线是两芯的公母插3安装电源（变压器或开关电源）根据变压器的功率以及护栏灯的功率来计算每台变压器可以带36M管；变压器则放在第18和19条中间，接两条线出来，每边各带18条。
不管变压器的功率再大，每边接的管最好不要超过25M；因为电源导线有功率损耗；越到后面的LED护栏灯亮度越低；)控制器的安装；先装分控器，直接将分控器接在LED护栏灯上；分控器两端一般有三个出线头,一端一条的一般是电源线接24V或12V,注意这个电源线只是分控器的供电,护栏管的供电要另外联接,另外一端两条接线头一条是从主控器输入的信号线,一条是接护栏管的输出的信号线,分控器上会标出哪条接主控哪条接分控!信号接信号（五芯公母插），电源接电源（两芯公母插）；然后将分控器与主控器的信号对接，如果分控与主控的距离将远时可以用超五类网线连接起来，这样信号比较好；每个分控只能带固定数量的LED数码管，一般可以带到100M；做楼体轮廓时，每一个分控带一路；具体的情况根据LED效果图安装。
分控与主控之间亦采用超五线网线连接；网线都是八条线的，采用公母信号插与网线对接起来，现接到分控上；不同回路的数码管之间的信号线需要断开。
通电，通信号。
将变压器全部接到一条22 0V主电源上，然后采用一个空气开关和时间开关；控制LED数码管（LED护栏灯）统一通电；然后将主控器上的插头插在220V的电源上。
注意事项若在数码管安装中，LED数码管不能正常发光，要确认此管是否信号线有问题，建议数码管安装人员把不能运作的管换下，若恢复正常，就确认是此管问题，若不行可以换个分控试试。
因为LE D数码管为电子产品，防水处理也是很关键的因素。
数码管的使用方法
数码管的使用方法与发光二极管没什么区别，只是把七或八只发光二极管组合在一个模件上组成了个8字和小数点，用以显示数字。
为了减少管脚，把各个发光管的其中同一个极接在一起作为共用点，因此就产生了共阳极和共阴极数码之说。
共阳管就是把各个发光管的正极接在一起，而共阴管就刚好相反。
见下图：一般来说大部分的逻辑IC的吸收电流要强于输出电流。
因此，大家都爱使用共阴极的数码管，因为可选的IC多些。
很可惜，我的这组数码管是共阳的，因此公共端我打算用三级管来驱动。
我的最小系统板：我用最常用的S9012，首先我得计划好电路方式，就采用最常用的动态扫描显示。
先搭建最简电路，调试出需采用元件的参数。
先不接上图的R2和74HC244，将数码管一个段直接接地。
调节R1，测得S9012基极电流为0.21mA时集电极也就是数码管上已有40mA，说明放大倍数足够了。
这时接上R2和74HC244，调节R2使数码管电流控制在15mA，这样当8个段一起点亮时三极管上得通过120mA的电流。
而基极上需要0.63mA，为了减小三极管的负荷应使三极管过饱和，，调节R1使基极电流为2mA，此时测得集电极和漏极之间的电压约0.1V。
好!此时R1为2K。
R2为240欧姆。
确定。
接下来就是确定电路。
电路的接口与AT89S51间有三组接口：段码、位码和电源。
为了让AT89S51独立出来这三级接口都采用插针做接口，用排线自由连接到AT89S51的P1-P3口，电源用短路帽连接，完成后的板子见下图反面：说明：然后就是写程序。
先写个查询方式的吧!//六位管码管在以0.3秒的间隔在闪烁，这是采用查询方式的，比较占CUP资源/********************************************************************定义管脚：P2_0-------上横 a P3_0-------个位P2_1-----右上竖 b P3_1-------十位P2_2-----右下竖 c P3_2-------百位P2_3----- 下横 d P3_3-------千位 P2_4-----左下竖 e P3_4-------万位P2_5-----左上竖 f P3_5-------十万位 P2_6-----中间横 gP2_7-----小数点 H********************************************************************* /# include <AT89X51.h>typedef unsigned char uchar;uchar code bit_num[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf};//位码值表:0,1,2,3,4,5uchar code meg_val[]={0x03,0x9f,0x25,0x0d,0x99,0x49};//段码值表:0,1,2,3,4,5uchar code hello[]={0x03,0xe3,0xe3,0x61,0x91,0xff}; //HELLO uchar code beybey[]={0x89,0x61,0xc1,0x89,0x61,0xc1};//beybeyuchar code ab6789[]={0xc1,0x11,0x09,0x01,0x1f,0x41};//ab6789void delay(int n);void main(void){uchar i,m;P2=0xff; //先将段码关闭P3=0xff; //将位码关闭delay(20);//等待一会while(1){for (m=30;m>0;m--) //显示30次约0.3秒{for(i=0;i<=5;i++){P2=0xff;P3=bit_num[i]; //输出位码到P3口P2=ab6789[i]; //输出段码到P2口delay(5);}}P2=0xff; //关闭段码P3=0xff; //关闭位码delay(1000); //等待0.3秒}}void delay(int n) //子程序{int j;uchar k;for(j=0;j<n;j++){for(k=255;k>0;k--);}}======================================当我插把程序写入片子，插上电运行时，是乱码。
内部控制与外部控制的区别
LED数码管内控和外控的区别LED护栏管是什么?LED护栏管是由发光二极管、电子线路板、电子原器件、PC塑胶外壳、防水电源组成的一种线性的装饰灯具。
能够防水、防尘、防紫外线、耐高温、抗寒、具有环保、节能省电、使用寿命长等物理特性。
已广泛应用于桥梁、道路、楼体墙面、公园、广场、娱乐场所等地方。
七彩护栏管外控只可以做整体渐变或整体跳变，两种程序不能同时在一起。
而内控的可以将整体渐变和整体跳变做到一起；内控的可以做220V ，24V，12V；不用控制器。
外控的必须要一个有控制系统和24V一关电源的电控箱。
LED护栏管是什么?LED护栏管是由发光二极管、电子线路板、电子原器件、PC塑胶外壳、防水电源组成的一种线性的装饰灯具。
能够防水、防尘、防紫外线、耐高温、抗寒、具有环保、节能省电、使用寿命长等物理特性。
已广泛应用于桥梁、道路、楼体墙面、公园、广场、娱乐场所等地方。
护栏管的按外观分有哪些规格？有D型管和O型管之分。
D型的有：D30mm,D50mm,D80mm,D100mm。
O型的有：Φ50mm, Φ80mm, Φ100mm。
护栏管的外壳是什么材质做成的，颜色有哪几种，有哪些性能，两者外管不同之之间有何区别？是由进口PC塑料做成的，有乳白管和透明管两种，具有防水、防尘、防紫外线，耐压，耐破裂，耐高低温，耐燃，超强抗击老化的性能。
透明管光性强，透光率达95%以上，通过特殊的工艺处理，光线成条型，颜色艳丽。
乳白管透光性没有透明管的强，但混色效果好，光线柔和，可以组合多种颜色。
常规护栏管有哪些颜色变化，是以什么为单位计算?颜色有单红、黄、蓝、绿、白、七彩；通常是用一米为计算单位。
可做0.5米，也可以跟据客户的实际环境物理距离订做。
常规的一米护栏管内有多少颗LED发光管组成，它的功率是多大？工作电压是多少？单色的常规的有90颗、96颗、108颗、144颗；七彩的常规的有90颗、96颗、108颗、144颗六段的108颗、144颗十六段的96颗、144颗、功率在8-12W左右；工作电压有12V、24V、220V。
为胜智控 数码管 WSLED4 使用说明书
数码管WSLED4使用说明书--V1.1产品目录第一章产品概述及展示 (1)1.1产品概述 (1)1.2产品展示 (1)第二章产品接线说明 (2)2.1脚位定义 (2)2.2与PLC连接方式 (2)第三章产品操作 (3)3.1修改D寄存器的值 (3)3.2修改显示D寄存器地址 (3)第四章简易文本PLC占用资源举例 (3)第五章PLC部分说明 (4)第六章常见故障 (4)第一章产品概述1.1产品概述·此款是为了满足要求不高，显示较简单，空间狭小的使用环境而推出的：·操作简单，无需编程，即插即显示；·无需单独供电，直接PLC供电；·四位数码管显示；·功能按键和普通按键功能复用；·电压兼容3.3V-5V；·可以修改显示或写入地址；·开机后5秒无通讯，显示NO PLC。
1.2产品展示正面背面图1-1图1-2第二章产品接线说明2.1脚位定义，如图示：图2-12.2与PLC 连接方式：2.2.1TTL 直接连接直接连接（（我们有专门的板直接配这样的线我们有专门的板直接配这样的线，，直接连接即可直接连接即可，，见下图见下图）；）；图2-2图2-3第三章产品操作3.1修改D寄存器的值【1】正常模式下长按SET键5秒直到第一位上字符闪烁，即可修改当前值；【2】按UP为增加D寄存器的值，长按数值快速增加，间断按数值缓慢增加；按DOWN为减少D寄存器的值。
长按数值快速减少，间断按数值缓慢减少。
【3】再按ENT,修改完毕，退出。
3.2修改显示D寄存器地址：【1】上电默认显示和修改D110的值，可以设置为显示和修改为其它寄存器的值【2】操作方法：先按住SET键和ENT键，然后上电，并持续按住3秒以上，进入设置寄存器模式。
【3】按下SET键即可进行显示D寄存器地址的修改，修改时按UP，DOWN更改寄存器地址，数码管修改完成后按ENT切换修改下排数码管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
外控数码管安装说明
字体大小：大- 中- 小hfxkled发布于2010-07-06 阅读(381)
本安装图适用于外控真八段LED数码管安装，外控十六段全彩LED数码管安装，(亦适用于外控真六段LED 数码管安装，但电源需使用DC24V开关电源)。
工程适用类型：
1. 单条外控七彩流水LED护栏管，全彩变化LED数码管；以及招牌轮廓安装，门头店面轮廓安装，数体LED轮廓亮化安装；LED数码管样品展示
2. 适应长度：真八段LED数码管45米之内；十六段全彩LED数码管30米内；真六段LED护栏管可控制60米
LED数码管安装细节：
1. 将LED数码管使用其自带U型安装卡子固定好，将LED数码管的防水接头对接(两芯为电源,四芯或五芯为信号线)
2. 安装顺序为：若程序是从左到右跑动，则安装时LED数码管的公插朝左（防水接头内有插针一端）；若程序是从下到上跑动时，则安装时LED数码管的公插朝下（防水接头内有插针一端）；反之一样。
请看图片1：控制器是从左下角接入LED数码管的；那么左边第一条LED护栏管的公插是朝下的
图片2LED数码管防水接头----两芯电源接头公母插头区分
3. 电源接法：本安装图使用的是350W,DC12V的开关电源；本LED数码管需要分正负极；安装时需使用电源延长线加LED数码管两芯电源（母插头）转接到LED数码管上；LED数码管两芯电源母接头蓝色线接开关电源负极（-V），红色线接开关电源负极（+V）；每六条LED数码管为一个回路（请参照图片1）；另外开关电源进线为220V电源，请接（L，N）标识；不分正负极；
图片3 开关电源实物图
4. LED控制器接法：控制器有两条线，一条为电源输入线（两芯，额定电压AC24V），一条为信号输出线（四线或五芯信号母接头）；先将两芯电源线连接到AC24V变压器两条黄色线上（变压器为小方型变压器，红色线为220V输入，黄色为AC24V输出）；再将控制器的信号输出端与LED数码连接；LED数码管上面的信号线全部串连起来，不需要断开（依图片1上面绿色线路部分所示）。
5. 检查所有线路，先将开关电源通电，然后再将LED数码管控制器通电；若LED数码管发出流光异彩效果，那恭喜您了，安装成功了。
6. 清理现场：把电源和LED控制器装入防水表箱中，防止进水烧坏；清理现场线路，把断开的接头用胶布包好。
来源：。
