将CAD图形导入Coreldraw与AI后期制作的实用方法
将CAD图形导入Coreldraw与AI后期制作的实用方法我个人认为，理论上Coreldraw可以绘制复杂的工程图和电子图等，但它的长处不在这里，这也许是AutoCAD的拿手好戏。
但若要在Coreldraw中制作图文并茂的文档，说明性的技术手册等，或者很多标注和填充图案的图形时，就要通过图形格式交换导入AutoCAD格式的文件。
经过个人的实践，初步找到了一种比较可行的方法。
在讲解此方法之前，首先要说明的是，理论上Coreldraw可以直接打开或导入*.DWG *.DXF等格式的文件，但我曾尝试过，效果不理想。
就算是AutoCAD 标准的图形交换格式文件（*.DXF文件），导入Coreldraw中效果也不是很好，很难保持AutoCAD文件的原貌，有时甚至面目全非，如图1。
这时你总不能用Coreldraw再一点点的描吧？如果转成位图格式导入，效果也不好，且文件体积太大。
那么我们先来试试下面的方法。
以AutoCAD R14和Coreldraw10为例，其基本思路是：
AutoCAD ->DWG文件->导出成WMF文件->导入到Coreldraw中->进一步处理，转换为可编辑的矢量图形文件，只要在Coreldraw中处理好一切，可以导
出成AI，PS，EPS等格式，就可以方便再做印前、印刷方面的工作。
好了，言归正传，先来看看这个比较“笨”但是很实用的一种方法吧。
1. 在AutoCAD R14中绘制好图形，选工具(Tools)->系统配置(Preferences)->显示(Display)->颜色(Color)，将背景色变成白色（否则贴入的图会带纯黑色背景），单击“OK”，如图2。
2. 回到绘图窗口，就会发现背景已经成为白色。
3. 为了在AutoCAD中能够平滑且精确显示，还要输入命令Viewres，设置变量，将其数值调大，如10000。
否则的话，不仅在CAD中显示不够精细光滑，导入Coreldraw中的图形会走样，常见的就是圆变成了多边形。
如图3。
在命令行中输入Pan(平移)->右键菜单中选“Zoom Eextens”，将图形放到尽量大。
4. 选择要输出的图形，从“文件”(File)菜单中选“输出(Export)”，选择输出为wmf文件格式，如图4所示。
5. 进入Coreldraw，新建一个文档。
右击工作区，选“输入”(或者用快捷键Ctrl+I)，从一大串支持的文件格式中选“Wmf格式”，选择刚才输出的Wmf文件，拉出一个对象框，导入。
多少有点不幸，我们所需要的图形和一大块空白紧密结合，成为一体（我想这就是AutoCAD中的白色背景啦），白占了空间，而且编辑起来很不方便。
如图5。
（为了更加明显，图中用灰色突出表示）
6. 不放弃选择，单击属性栏上的“取消群组”（注意不是取消所有群组），将大片空白和有用图形分离开来。
按ESC取消所有选择，在输入的Wmf图形的大空白上单击选中它，删除之，可去掉空白，如图6。
（为了能够更清楚一些表示，图中的空白已经填充成蓝色）只保留我们所需要的有用图形部分。
7. 你会发现，删除空白后的图形可以移动、复制、拉伸、设置轮廓线宽度，还可以用形状工具编辑，进行填充等等，文字也能很好地编辑。
如图7。
好，又恢复成矢量了！其实AutoCAD绘制的本来就是矢量图形。
8. 还可以试着将AutoCAD文件输出成EPS 格式，再导入Coreldraw中也可行。
但是请注意，AutoCAD中绘制的图形如果太复杂（比如进行了图案填充），输入到Coreldraw后，解散群组，在选择后，状态栏显示信息为成百上千个对象，处理速度会变慢。
如果机器不够酷，这个方法最好就不要试了。
9. 在删除了无用的背景后，导入Coreldraw中的文件已经是矢量图形，再经过一些处理，还可以输出成AI等矢量图形格式，进入Illustrator中打开，（如图8）进行具体详细的很多设置和印前处理后，就可以打印或印刷了。
上面介绍的方法应付一般的CAD图形应该足够了，还有下面一些问题值得
注意：
1）AutoCAD中无论是尺寸标注还是文字，涉及一些特殊符号如“φ”，“±”等，是用特殊方法表示的（如用％％C，％％P分别表示“φ”，“±”），在导入后，Coreldraw可不知道AutoCAD的这种约定，还是忠实的照原样表示，如图9。
这个问题我还没有解决，只得再重新画出“φ”，“±”等符号。
2）在AutoCAD R14中，一些汉字输入法输入的符号字体如“μ”“Ω”等，导入到Coreldraw中后，若在其它电脑上打开，而其它电脑没有对应字体的话，就不能正确的显示它们，甚至不能显示。
折中的解决方法是在Coreldraw先将其转为曲线（Ctrl+Q）在其它电脑上打开。
3）一般来说，AutoCAD中的文本在导入Coreldraw后仍是文本而不是曲线，可以用文本工具编辑。
但是在CAD中的一些文字特性很难保证不会变化或者丢失，这一点也需要注意。
4）在AutoCAD中的尺寸标注和图案填充均为一个整体，导入Coreldraw 后会“炸开”细分为更多更小的对象。
5）有时需要将导入Coreldraw中的图形线条加促粗。
想到了AutoCAD2000的“线宽”新功能，于是打开线宽显示，在CAD中设置线宽数值，按上述方法将WMF文件导入到Coreldraw中，结果很不理想，几乎是粗黑的一片。
没有办
法，又是一个问题，只好放弃。
还是在Coreldraw中选择要加粗的线，组合之后设置线宽度。
cad文件怎么导入cdr
cad文件怎么导入cdr一般的广告公司,很少有人会很精通CAD的,所以,唯一的办法就是将CAD文件导入进CDR文件啦。
下面店铺给大家整理了关于cad文件导入cdr的方法，希望大家喜欢。
cad文件导入cdr的方法步骤cad文件导入cdr的方法一：CorelDraw原则上支持DWG格式直接导入，但实际应用中经常出现各种错误甚至法导入。
最好的方法是把CAD文件直接输出为EPS格式，再“导入”到CorelDraw里面。
注意输出EPS文件前，请先把CAD里的图像转换为白底。
此外，大家都知道，绘制复杂的工程图和电子图是AutoCAD的拿手好戏。
Coreldraw更适合细致的图形处理，那么我们可以把CAD里面的文件制作后导入CDR里面，以制作出更加精美细致的说明性文档等。
cad文件导入cdr的方法2、安装虚拟打印机：即在CAD里安装虚拟打印机，然后输出的时候打印到文件就行了。
这个方法以前用过，效果一般。
而且有的电脑根本安装不了虚拟打印机。
(此方法的步骤不介绍了，网上现最流行的就这种了。
) cad文件导入cdr的方法3、将CAD文件保存为BMP格式，网上对这种方法的介绍较少，大家可以搜得到。
cad文件导入cdr的方法4：:这种方法也是最近才学到的，很好用，优点是：速度快，缺点是，CAD里细线条在CDR里表现得不是很好。
具体方法如下：1：在CAD里选择需要导入CDR的区域，按CTRL+C;2：打开CDR软件(任何一版本均可)，按CTRL+V;就这么简单。
(注意事项：CAD文件粘贴进去后，是无法编辑的，但可以无限放大，会有一个黑框，去不掉。
这个黑框的处理办法就是在CDR里再画一个框框，将导入的CAD文件置于容器内就行了，CDR里的边框就不多讲啦。
注意事项：CAD文件导入后，细条会很细，其实这个可以在CAD 里面将细条加粗些就行了)。
dwg转cdr技巧
dwg转cdr,CAD文件导入coreldraw的方法与技巧首先要保证CD支持只种格式的输入，CD常用的输入格式有：cdr、psd、eps、wmf、ai、cmx、pdf、gif、jpeg、bmp等大多数图片格式首先要保证CD支持只种格式的输入，CD常用的输入格式有：cdr、psd、eps、wmf、ai、cmx、pdf、gif、jpeg、bmp等大多数图片格式，而其它一些矢量软件的自有格式很多需要转换后才能导入CD中使用。
CD原则上是支持DWG的直接导入，但实际应用中要么能导但图形出错，要么如题根本不能导，解决方法是CAD 文件直接输出成EPS格式再置入CD中。
注意输出EPS前CAD先转换成白底显示。
理论上Coreldraw可以绘制复杂的工程图和电子图等，但它的长处不在这里，这也许是AutoCAD的拿手好戏。
但若要在Coreldraw中制作图文并茂的文档，说明性的技术手册等，或者很多标注和填充图案的图形时，就要通过图形格式交换导入AutoCAD格式的文件。
经过个人的实践，初步找到了一种比较可行的方法。
在讲解此方法之前，首先要说明的是，理论上Coreldraw可以直接打开或导入*.DWG，*.DXF等格式的文件，但我曾尝试过，效果不理想。
就算是AutoCAD标准的图形交换格式文件（*.DXF文件），导入Coreldraw中效果也不是很好，很难保持AutoCAD文件的原貌，有时甚至面目全非，如图1。
这时你总不能用Coreldraw 再一点点的描吧？如果转成位图格式导入，效果也不好，且文件体积太大。
那么我们先来试试下面的方法。
以AutoCAD R14和Coreldraw10为例，其基本思路是：AutoCAD ->DWG文件->导出成WMF文件->导入到Coreldraw中->进一步处理，转换为可编辑的矢量图形文件，只要在 Coreldraw中处理好一切，可以导出成AI，PS，EPS等格式，就可以方便再做印前、印刷方面的工作。
dwg格式文件导入CDR
dwg格式文件导入CDR
在AutoCAD R14中绘制好图形，选工具(Tools)->系统配置(Preferences)->显示(Display)->颜色(Color)，将背景色变成白色（否则贴入的图会带纯黑色背景），单击“OK”。
2. 回到绘图窗口，就会发现背景已经成为白色。
3. 为了在AutoCAD中能够平滑且精确显示，还要输入命令Viewres，设置变量，将其数值调大，如10000。
否则的话，不仅在CAD中显示不够精细光滑，导入Coreldraw中的图形会走样，常见的就是圆变成了多边形。
在命令行中输入Pan(平移)->右键菜单中选“Zoom Eextens”，将图形放到尽量大。
4. 选择要输出的图形，从“文件”(File)菜单中选“输出(Export)”，选择输出为wmf文件格式。
5. 进入Coreldraw，新建一个文档。
右击工作区，选“输入”(或者用快捷键Ctrl+I)，从一大串支持的文件格式中选“Wmf格式”，选择刚才输出的Wmf文件，拉出一个对象框，导入。
多少有点不幸，我们所需要的图形和一大块空白紧密结合，成为一体（我想这就是AutoCAD中的白色背景啦），白占了空间，而且编辑起来很不方便。
6. 不放弃选择，单击属性栏上的“取消群组”（注意不是取消所有群组），将大片空白和有用图形分离开来。
按ESC取消所有选择，在输入的Wmf图形的大空白上单击选中它，删除之，可去掉空白，如图6。
（为了能够更清楚一些表示，图中的空白已经填充成蓝色），只保留我们所需要的有用图形部分。
-。
CAD转CorelDraw操作流程
(2)导入后，首先应把图纸调整为实际尺寸，选中图，然后在菜单左上角输 入实际数值。见图六：
（图六）
(3)整体尺寸调整完成后，选中图，点击解散全部群组，调整开孔尺寸。 ① 步骤：在左侧菜单选取椭圆，然后按住Ctrl，用鼠标左键绘制圆，之 后在菜单左上角调整圆的正确尺寸，见图七：
（图七）
② 把新绘制圆和原先的圆叠加，步骤：选中新绘制圆，然后按住Shift键
（图十）
(5)文字调整好后，调整线型。 图纸导入CorelDRAW后，线粗细不一样，所有线统一改为0.5mm。见图十一：
（图十一）
(6)完成上面的所有步骤后，最后就是填充。 ① 首先对整个图底色进行填充，一般底色为K10。 ② 其次对框进行区分色填充，区分色为K20，因导入方框线条分散，得 先选中方框中所有线条，结合，再依次接合二节点，全部接合完成 后，填充。也可以重新画一个框、倒圆、填充。 ③ 填充完成后的效果见图十二：
4 CAD转CorelDRAW导入方法及注意事项:

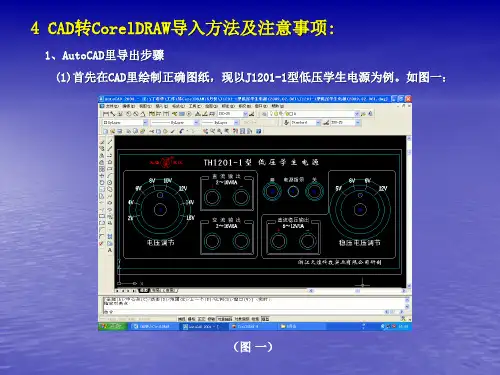

1、AutoCAD里导出步骤 (1)首先在CAD里绘制正确图纸，现以J1201-1型低压学生电源为例。如图一：
（图 一）
(2) CAD输出前，拷贝一份图纸，把不可打印层及开孔尺寸等不需要的线 条全部删除。如图二：
（图 二）
(3)选择菜单中文件——输出，在弹出的图框可选择文件存放路径,点击保存，
5.6 在PC投料的时候，设计人员须向负责人说明产品交货的紧急程度，
以便对外加工的产品交货期、加工进度以及投料有全面的掌握。 5.7 负责人须经常了解外加工厂的加工进度和产品的质量，尤其是发货 紧急的产品更要督促外加工厂家，保证产品能按时交货。 5.8 在样机做好后，设计人员要对所做产品进行跟踪改进，提高产品的 设计质量。 5.9 常规、新品、订制面板及时做好面板清单；清单每月1号以电子档
关于dwg文件转入cdr的解决办法

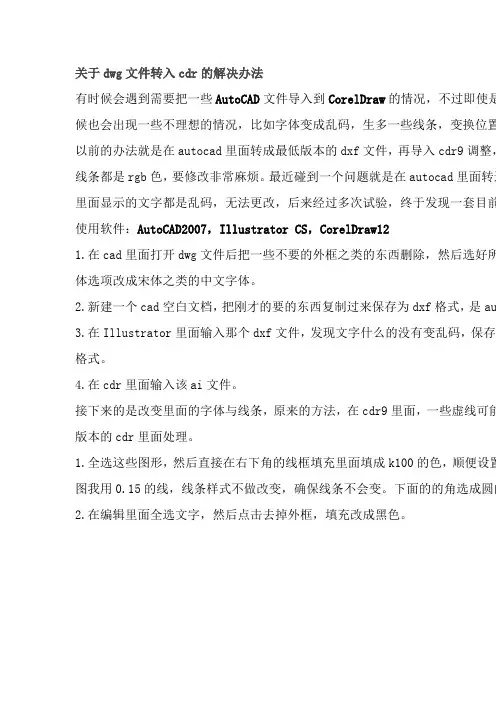

关于dwg文件转入cdr的解决办法
有时候会遇到需要把一些AutoCAD文件导入到CorelDraw的情况，不过即使是候也会出现一些不理想的情况，比如字体变成乱码，生多一些线条，变换位置以前的办法就是在autocad里面转成最低版本的dxf文件，再导入cdr9调整，线条都是rgb色，要修改非常麻烦。
最近碰到一个问题就是在autocad里面转过里面显示的文字都是乱码，无法更改，后来经过多次试验，终于发现一套目前使用软件：AutoCAD2007，Illustrator CS，CorelDraw12
1.在cad里面打开dwg文件后把一些不要的外框之类的东西删除，然后选好所体选项改成宋体之类的中文字体。
2.新建一个cad空白文档，把刚才的要的东西复制过来保存为dxf格式，是au
3.在Illustrator里面输入那个dxf文件，发现文字什么的没有变乱码，保存为格式。
4.在cdr里面输入该ai文件。
接下来的是改变里面的字体与线条，原来的方法，在cdr9里面，一些虚线可能版本的cdr里面处理。
1.全选这些图形，然后直接在右下角的线框填充里面填成k100的色，顺便设置图我用0.15的线，线条样式不做改变，确保线条不会变。
下面的的角选成圆的
2.在编辑里面全选文字，然后点击去掉外框，填充改成黑色。
cad图导入到CDR中的方法
但是请注意，AutoCAD中绘制的图形如果太复杂（比如进行了图案填充），输入到Coreldraw后，解散群组，在选择后，状态栏显示信息为成百上千个对象，处理速度会变慢。如果机器不够酷，这个方法最好就不要试了。
9. 在删除了无用的背景后，导入Coreldraw中的文件已经是矢量图形，再经过一些处理，还可以输出成AI等矢量图形格式，进入Illustrator中打开，（如图8）进行具体详细的很多设置和印前处理后，就可以打印或印刷了。
上面介绍的方法应付一般的CAD图形应该足够了，还有下面一些问题值得注意：
1） AutoCAD中无论是尺寸标注还是文字，涉及一些特殊符号如“φ”，“±”等，是用特殊方法表示的（如用％％C，％％P分别表示“φ”，“±”），在导入后，Coreldraw可不知道AutoCAD的这种约定，还是忠实的照原样表示，如图9。
那么我们先来试试下面的方法。以AutoCAD
R14和Coreldraw10为例，其基本思路是：
AutoCAD
->DWG文件->导出成WMF文件->导入到Coreldraw中->进一步处理，转换为可编辑的矢量图形文件，只要在Coreldraw中处理好一切，可以导出成AI，PS，EPS等格式，就可以方便再做印前、印刷方面的工作。好了，言归正传，先来看看这个比较“笨”但是很实用的一种方法吧。
1. 在AutoCAD R14中绘制好图形，选工具(Tools)->系统配置(Preferences)->显示(Display)->颜色(Color)，将背景色变成白色（否则贴入的图会带纯黑色背景），单击“OK”，如图2。
2. 回到绘图窗口，就会发现背景已经成为白色。
CAD文件导入Coreldraw的方法与技巧
CAD文件导入Coreldraw的方法与技巧请问：如何将DWG文件输入到coreldraw中？输入后为什么出现“选取的过滤器无法输入”或者“不支持这个格式”？答：首先要保证CD支持只种格式的输入，CD常用的输入格式有：cdr，psd，eps，wmf，ai，cmx，pdf，gif，jpeg，bmp等大多数图片格式，而其它一些矢量软件的自有格式很多需要转换后才能导入C D中使用。
CD原则上是支持DWG的直接导入，但实际应用中要么能导但图形出错，要么如题根本不能导，解决方法是CAD文件直接输出成EPS格式再置入CD中。
注意输出EPS前CAD先转换成白底显示。
理论上Coreldraw可以绘制复杂的工程图和电子图等，但它的长处不在这里，这也许是AutoCAD的拿手好戏。
但若要在Coreldraw 中制作图文并茂的文档，说明性的技术手册等，或者很多标注和填充图案的图形时，就要通过图形格式交换导入AutoCAD格式的文件。
经过个人的实践，初步找到了一种比较可行的方法。
(来源网上）在讲解此方法之前，首先要说明的是，理论上Coreldraw可以直接打开或导入*.DWG，*.DXF等格式的文件，但我曾尝试过，效果不理想。
就算是Auto CAD标准的图形交换格式文件（*.DXF文件），导入Coreldraw中效果也不是很好，很难保持AutoCAD文件的原貌，有时甚至面目全非，如图1。
这时你总不能用Coreldraw再一点点的描吧？如果转成位图格式导入，效果也不好，且文件体积太大。
那么我们先来试试下面的方法。
以AutoCAD R14和Coreldraw10为例，其基本思路是：AutoCAD ->DWG文件->导出成WMF文件->导入到Coreldr aw中->进一步处理，转换为可编辑的矢量图形文件，只要在Coreldr aw中处理好一切，可以导出成AI，PS，EPS等格式，就可以方便再做印前、印刷方面的工作。
cad图导入到CDR中的方法
5）有时需要将导入Coreldraw中的图形线条加促粗。想到了AutoCAD2000的“线宽”新功能，于是打开线宽显示，在CAD中设置线宽数值，按上述方法将WMF文件导入到 Coreldraw中，结果很不理想，几乎是粗黑的一片。没有办法，又是一个问题，只好放弃。还是在Coreldraw中选择要加粗的线，组合之后设置线宽度。
2）在AutoCAD
R14中，一些汉字输入法输入的符号字体如“μ”“Ω”等，导入到Coreldraw中后，若在其它电脑上打开，而其它电脑没有对应字体的话，就不能正确的显示它们，甚至不能显示。折中的解决方法是在Coreldraw先将其转为曲线（Ctrl+Q）在其它电脑上打开。
3）一般来说，AutoCAD中的文本在导入Coreldraw后仍是文本而不是曲线，可以用文本工具编辑。但是在CAD中的一些文字特性很难保证不会变化或者丢失，这一点也需要注意。
4. 选择要输出的图形，从“文件”(File)菜单中选“输出(Export)”，选择输出为wmf文件格式，如图4所示。
5. 进入Coreldraw，新建一个文档。右击工作区，选“输入”(或者用快捷键Ctrl+I)，从一大串支持的文件格式中选“Wmf格式”，选择刚才输出的Wmf文件，拉出一个对象框，导入。多少有点不幸，我们所需要的图形和一大块空白紧密结合，成为一体（我想这就是AutoCAD中的白色背景啦），白占了空间，而且编辑起来很不方便。如图5。（为了更加明显，图中用灰色突出表示）
1） AutoCAD中无论是尺寸标注还是文字，涉及一些特殊符号如“φ”，“±”等，是用特殊方法表示的（如用％％C，％％P分别表示“φ”，“±”），在导入后，Coreldraw可不知道AutoCAD的这种约定，还是忠实的照原样表示，如图9。
CAD文件导入Coreldraw的方法与技巧
CAD文件导入Coreldraw的方法与技巧CAD文件导入Coreldraw有哪些方法与技巧？请问：如何将DWG文件输入到coreldraw中？输入后为什么出现“选取的过滤器无法输入”或者“不支持这个格式”？答：首先要保证CD支持只种格式的输入，CD常用的输入格式有：cdr，psd，eps，wmf，ai，cmx，pdf，gif，jpeg，bmp等大多数图片格式，而其它一些矢量软件的自有格式很多需要转换后才能导入CD中使用。
CD原则上是支持DWG的直接导入，但实际应用中要么能导但图形出错，要么如题根本不能导，解决方法是CAD文件直接输出成EPS格式再置入CD中。
注意输出EPS前CAD先转换成白底显示。
理论上Coreldraw可以绘制复杂的工程图和电子图等，但它的长处不在这里，这也许是AutoCAD的拿手好戏。
但若要在Coreldraw中制作图文并茂的文档，说明性的技术手册等，或者很多标注和填充图案的图形时，就要通过图形格式交换导入AutoCAD格式的文件。
经过个人的实践，初步找到了一种比较可行的方法。
(来源网上) 在讲解此方法之前，首先要说明的是，理论上Coreldraw可以直接打开或导入*.DWG，*.DXF等格式的文件，但我曾尝试过，效果不理想。
就算是AutoCAD标准的图形交换格式文件(*.DXF文件)，导入Coreldraw中效果也不是很好，很难保持AutoCAD文件的原貌，有时甚至面目全非，如图1。
这时你总不能用Coreldraw再一点点的描吧？如果转成位图格式导入，效果也不好，且文件体积太大。
那么我们先来试试下面的方法。
以AutoCAD R14和Coreldraw10为例，其基本思路是：AutoCAD ->DWG文件->导出成WMF文件->导入到Coreldraw中->进一步处理，转换为可编辑的矢量图形文件，只要在Coreldraw中处理好一切，可以导出成AI，PS，EPS等格式，就可以方便再做印前、印刷方面的工作。
CAD中的图像导入和后期处理指南
CAD中的图像导入和后期处理指南CAD软件是一种专业的设计工具，主要用于建模和绘图。
在CAD 中，我们经常需要使用图像作为参考或进行后期处理。
本文将介绍在CAD中如何导入图像并进行后期处理的技巧和方法。
1. 图像的导入在CAD中，导入图像有多种方法。
以下是几种常用的方法：- 使用“插入图片”命令：在CAD软件的菜单栏中，找到“插入”选项，然后选择“图片”命令。
在弹出的对话框中，选择要导入的图像文件，然后按照提示选择插入的位置和缩放比例。
- 拖放图像文件：将图像文件从文件夹中拖到CAD的绘图区域，系统会自动将图像导入到CAD中，并询问插入的位置和缩放比例。
- 命令行输入：在CAD的命令行中，输入“INSERT”命令，然后按照提示选择要导入的图像文件、插入位置和缩放比例。
2. 图像的后期处理在导入图像后，我们可能需要对其进行一些后期处理，以便更好地与CAD中的设计元素进行配合。
以下是几种常用的后期处理技巧：- 调整图像的大小和位置：选中导入的图像，使用CAD软件提供的工具，如拉伸命令、移动命令等，调整图像的大小和位置。
这样可以使图像更好地适应CAD设计的要求。
- 裁剪图像：如果导入的图像过大或者包含了不需要的部分，可以使用裁剪命令或裁剪工具，将图像裁剪为需要的大小和形状。
- 改变图像的透明度：在CAD软件中，我们可以调整图像的透明度，使其与CAD中的设计元素进行更好的融合。
这样可以使得图像更加真实且不会过于突兀。
- 调整图像的亮度和对比度：根据需要，可以对导入的图像进行亮度和对比度的调整，以便更好地满足设计的要求。
- 添加阴影和反射效果：在CAD中，可以使用插件或特定的工具，添加阴影和反射效果，使图像看起来更加逼真和立体。
- 导入多个图像进行叠加：有时候，我们可能需要在CAD中将多个图像进行叠加，形成一个整体的效果。
通过使用图层功能，可以将不同的图像叠加在一起，并调整透明度、位置和大小。
- 导入矢量图形：如果需要在CAD中进行精确的测量和编辑，可以将矢量图形导入CAD软件中。
