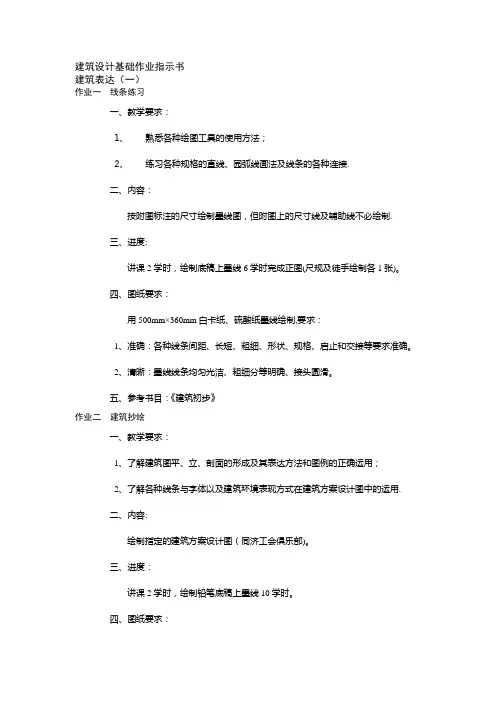

建筑设计基础作业

建筑设计基础作业

指示书

建筑表达（一）

作业一线条练习

一、教学要求：

1、

2、熟悉各种绘图工具的使用方法；

练习各种规格的直线、园弧线画法及线条的各种连接。

二、内容：

按附图标注的尺寸绘制墨线图，但附图上的尺寸线及辅助线不必绘制。

三、进度：

讲课2学时，绘制底稿上墨线6学时完成正图（尺规及徒手绘制各1张）。

四、图纸要求：

用500mm×360mm白卡纸、硫酸纸墨线绘制，要求：

1、准确：各种线条间距、长短、粗细、形状、规格、启止和交接等要求准确。

2、清晰：墨线线条均匀光洁、粗细分等明确、接头圆滑。

五、参考书目：《建筑初步》

作业二建筑抄绘

一、教学要求：

1、了解建筑图平、立、剖面的形成及其表达方法和图例的正确运用；

2、了解各种线条与字体以及建筑环境表现方式在建筑方案设计图中的运用。

二、内容：

绘制指定的建筑方案设计图（同济工会俱乐部）。

三、进度：

讲课2学时，绘制铅笔底稿上墨线10学时。四、图纸要求：

用400mm×550mm铅画纸或白卡纸墨线绘制，要求：

1、尺寸精确、线条清晰、粗细得当；

2、环境布置恰当、构图美观、不喧宾夺主，平立面图相互对应，表现细致；

3、字体大小恰当，清晰工整。

五、参考书目：《建筑初步》

作业三建筑测绘

一、教学要求：

通过实际建筑物的测绘，进一步了解建筑物平、立、剖面的表达方法，提高墨线制图、字体和环境表现的质量。

二、内容：

对指定的建筑物进行实测并绘制成图。

平面图1:100（包括周围环境）

立面图1:100（二至三个）

剖面图1:100（一个）

三、进度：

讲课2学时，测量、绘制徒手铅笔草稿图4学时，画墨线正图6学时完成。

四、图纸要求：

用500mm×360mm铅画纸或白卡纸墨线绘制，要求：

1、建筑物平、立、剖面表达正确；

2、环境表现细致、尺寸适宜、构图美观；

3、墨线清晰、准确，图面整洁均衡。五、参考书目：《建筑初步》作业四渲染练习（课外）

一、教学要求：

初步掌握裱纸和渲染的方法和步骤，对色彩三要素色相、明度和彩度的知识

有所了解。

二、内容：

按附图的渲染格式尺寸进行裱纸、平涂、退晕和分格退晕的练习。

三、进度：

讲课2学时，裱纸、调色和渲染6学时完成。

四、图纸要求：

用500mm×360mm水彩纸采用单色水彩渲染，要求：

1、平涂：均匀无疵；

2、分格退晕：近看每格颜色均匀，远看有退晕感；

3、接色退晕：深淡区别明显，中间无深淡突变。五、参考书目：《建筑初步》

作业五建筑立面渲染

一、教学要求：

综合渲染练习的技能，了解光影的变化和表达方式，完整的完成表现一个建

筑物立面图的单色渲染图。

二、内容：

按指定的建筑物的立面图作水彩单色渲染。

三、进度：

讲课2学时，裱纸打底稿进行明暗、光影的分析和渲染，10学时完成正图。

四、图纸要求：

用500mm×360mm水彩纸采用单色水彩渲染，要求：

1、认真分析建筑立面的光影、明暗关系，把握各个不同部位的层次，恰如其分地表现建筑立面的明、暗、灰以及高光、反光、反高光和反影等；

2、对表现图作适当处理，突出重点，增强气氛，并对环境作适当的表现。

五、参考书目：《建筑初步》

作业六多功能文具盒设计制作

一、教学要求：

认真分析多功能文具盒内各功能的使用方式及使用频率，把握各个不同部件的空间尺寸；

功能合理，使用方便，携带方便、造型简洁；

文具盒结构合理、各部件加工精细，连接节点牢固准确。

二、内容：多功能文具盒设计及其加工制作

针管笔3支、美工笔1支、铅笔5支、美工刀1把、刀片1盒、钢卷尺1把、橡皮、胶带纸、墨水盒、小工具盒等。

三、进度：

设计草图、选材、部件制作、组装粘合，12学时完成。

四、作品要求：

材料：木材、木工胶、钉子。加工工具：刨子、锯子、锤子、凿子、锉刀、砂皮纸。

作品尺寸限制：宽度小于200mm、长度小于400mm、高度不限。作业七建筑实录

一、教学要求：

通过练习工程字体书写及徒手钢笔画，掌握记录整理设计资料的基本技能，提高观察与表达能力及运用草图构思的技能和建筑设计表现的能力。

二、内容：

选择一幢上海外滩著名历史建筑，根据实排照片及现场速写记录，绘制一幅徒手建筑立面图及若干建筑细部放大详图。

三、进度：

讲课2学时，实录绘制6学时完成。

四、图纸要求：

采用徒手墨线绘制于500mm×360mm的硫酸纸上。

五、参考书目：《xx老建筑丛书》

建筑表达（二）

作业一平立转换

一、教学要求：

通过对抽象艺术的阅读，初步了解现代平面的构图方式，建立平面与立体的对应关系，初步掌握模型制作的一般过程及加工方法。

二、内容：

选择一幅抽象画（蒙德里安、马洛维奇、康定斯基的作品），并将之转换成立体形式。

三、进度：

讲课2学时，模型制作6学时。四、模型要求：

模型底版尺寸150mm×150mm，高度限制150mm，材料不限。

五、参考书目：《建筑初步》

作业二调色练习

一、教学要求：

通过蒙塞尔色系、色相、色环及色立体纵断面的制作，掌握调色的技能，加深对色彩知识的理解。

二、内容：

1、绘制色相带：以红（R）、黄（Y）、绿（G）、蓝（B）、紫（P）为基础，绘制成10个色相序列的色相带，这个序列中各个色相差的感觉应均等、明度差亦应和谐渐变。

2、绘制色立体纵剖面：根据上述色相序列，按蒙塞尔色系分成5个纵剖面，每人绘制指定的一个纵剖面。其中明度推移，力求均等渐变。彩度推移力求保持色相、明度不便。三、进度：

讲课2学时，绘制6学时完成。
