制造业生产线上的条码应用

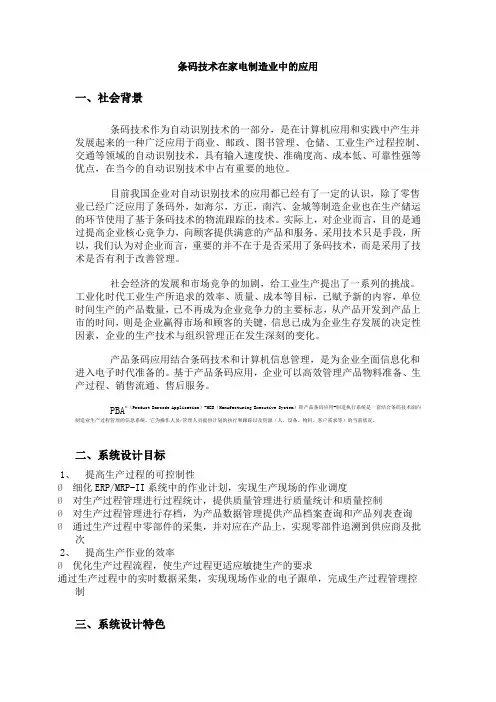

条码技术在家电制造业中的应用及在线采集
条码技术在家电制造业中的应用一、社会背景条码技术作为自动识别技术的一部分，是在计算机应用和实践中产生并发展起来的一种广泛应用于商业、邮政、图书管理、仓储、工业生产过程控制、交通等领域的自动识别技术，具有输入速度快、准确度高、成本低、可靠性强等优点，在当今的自动识别技术中占有重要的地位。
目前我国企业对自动识别技术的应用都已经有了一定的认识，除了零售业已经广泛应用了条码外，如海尔，方正，南汽、金城等制造企业也在生产储运的环节使用了基于条码技术的物流跟踪的技术。
实际上，对企业而言，目的是通过提高企业核心竞争力，向顾客提供满意的产品和服务。
采用技术只是手段，所以，我们认为对企业而言，重要的并不在于是否采用了条码技术，而是采用了技术是否有利于改善管理。
社会经济的发展和市场竞争的加剧，给工业生产提出了一系列的挑战。
工业化时代工业生产所追求的效率、质量、成本等目标，已赋予新的内容，单位时间生产的产品数量，已不再成为企业竞争力的主要标志，从产品开发到产品上市的时间，则是企业赢得市场和顾客的关键，信息已成为企业生存发展的决定性因素，企业的生产技术与组织管理正在发生深刻的变化。
产品条码应用结合条码技术和计算机信息管理，是为企业全面信息化和进入电子时代准备的。
基于产品条码应用，企业可以高效管理产品物料准备、生产过程、销售流通、售后服务。
PBA®（Product Barcode Application）-MES（Manufacturing Executive System）即产品条码应用-制造执行系统是一套结合条码技术面向制造业生产过程管理的信息系统。
它为操作人员/管理人员提供计划的执行和跟踪以及资源（人、设备、物料、客户需求等）的当前状况。
二、系统设计目标1、提高生产过程的可控制性Ø细化ERP/MRP-II系统中的作业计划，实现生产现场的作业调度Ø对生产过程管理进行过程统计，提供质量管理进行质量统计和质量控制Ø对生产过程管理进行存档，为产品数据管理提供产品档案查询和产品列表查询Ø通过生产过程中零部件的采集，并对应在产品上，实现零部件追溯到供应商及批次2、提高生产作业的效率Ø优化生产过程流程，使生产过程更适应敏捷生产的要求通过生产过程中的实时数据采集，实现现场作业的电子跟单，完成生产过程管理控制三、系统设计特色Ø结合自动识别技术。
条码技术的原理应用领域
条码技术的原理应用领域
条码技术是一种通过将数字或字符编码成条纹的方式来存储和传输信息的技术。
它的原理是将信息编码成一系列宽窄不同的条纹，然后使用扫描设备，如扫描枪，来读取条纹，并将其转换成可识别的数字或字符。
条码技术广泛应用于各个领域，包括：
1. 商品管理：条码技术在零售业中被广泛应用于商品的编码和管理。
商店可以使用条码来跟踪库存、销售和库存管理，提高效率和准确性。
2. 物流和运输：条码技术可以用于跟踪货物在供应链中的流动。
物流公司可以使用条码来管理、跟踪和验证货物的运输和交付过程。
3. 图书和媒体管理：图书馆和媒体中心可以使用条码技术来快速和准确地跟踪和管理图书、CD、DVD等媒体资源的借阅和归还情况。
4. 医疗保健：在医院和医疗保健机构中，条码技术可以用于标识和追踪患者、药物和医疗设备，以提高患者安全和治疗准确性。
5. 制造业：条码技术可以用于生产线上的物料追踪和产品标识，以帮助制造商控制和管理生产过程。
6. 航空航天和交通：条码技术可以用于跟踪和管理行李、航空票务和乘客登机过程，以提高运输安全性和效率。
总之，条码技术的应用领域非常广泛，几乎可以应用于任何需要存储和检索信息的场景。
条码技术生产管理
条码技术生产管理条码技术是一种用于生产管理的重要工具。
它通过将产品或物品上的条码与相应的信息进行关联，实现了对物品的追踪、管理和控制。
条码技术在现代生产管理中的应用已经非常广泛，可以大大提高生产效率和管理水平。
条码技术可以用于物品的追踪和溯源。
通过在物品上粘贴或打印条码，可以将每个物品与唯一的标识码进行关联。
在生产过程中，可以通过扫描条码来记录物品的流动路径，实时掌握物品的位置和状态。
当出现问题或质量异议时，可以通过条码信息追踪到物品的生产批次、供应商等关键信息，实现对产品的追溯和质量控制。
条码技术可以提高生产线的自动化和信息化水平。
在生产线上，可以设置条码扫描装置，实现对物品的自动识别和数据采集。
通过与企业的信息系统进行连接，可以实现实时的生产数据传输和分析，帮助企业及时了解生产进度和资源状况，做出相应的调度和决策。
同时，条码技术还可以与其他自动化设备相结合，实现自动化生产和流程控制，提高生产效率和产品质量。
条码技术还可以用于库存管理和物流配送。
在仓库和物流中心，可以通过扫描条码来快速准确地记录物品的入库和出库信息，实现对库存的实时监控和管理。
在物流配送过程中，可以通过扫描条码来跟踪货物的流向和配送情况，提高物流的效率和准确性。
通过条码技术，企业可以实现准确的库存管理和及时的物流配送，提高供应链的效率和可靠性。
条码技术还可以用于质量管理和售后服务。
通过在产品上粘贴或打印条码，可以将产品与相关的质量信息进行关联。
在生产过程中，可以通过扫描条码来记录产品的质量检验结果和相关参数，实现对产品质量的监控和控制。
在售后服务中，可以通过扫描条码来查询产品的生产批次和维修历史，提供更加准确和高效的售后服务。
条码技术在生产管理中具有重要的应用价值。
它可以实现物品的追踪和溯源，提高生产线的自动化和信息化水平，改进库存管理和物流配送，加强质量管理和售后服务。
随着技术的不断发展和应用的扩大，条码技术将进一步发挥其在生产管理中的作用，为企业提供更加高效和精准的管理手段。
扫码在生产中的应用
系统登录
系统登录
系统登录
扫码入库
系统应用
3、扫码领料 生产领料扫码即可完成领料工作
系统应用
强大的标签自定义功能，无需第三方条码打印软件(如Bartender)即可任意修改条码标签格式
系统应用
条码查询 通过查询条码实时了解条码状态，追溯生产商、批次号、生产日期等信息
系统应用
4、、成品入库扫码 生成条码
系统应用
扫码入库
系统应用
系统应用
总结：通过对条码的使用，生产企业可以大大减少生产的混乱情况，能实时追踪每个有标识的物料，使产品的品质、交期、成本得到保障。
系统登录
演示账套 1、安装ERP系统 2、系统管理->服务器连接，点云服务器，再点测试连接 3、测试连接通过后重新登录，用户名：DEMO，密码：1，选择账套：太阳能组件背板
系统应用
步骤二、为每个工序建立一个用户，用户名就是工序名，分配同名的角色，这样该用户登录后就能打开工厂工艺单据进行扫码
系统应用
步骤三、每个产品建一个BOM表，BOM可以是多层的，比如成品由半成品组成，半成品由子件组成，则BOM就是3层结构
系统应用
每个产品及其子件输入工序名称，有多个工序的用逗号隔开。没有显示工序字段的用表体布局显示出来。
步骤四、建生产通知单 保存后会按BOM展开子件，序号1就是成品(BOM一级)，.1是半成品(BOM二级)，..1是子件(BOM三级)
系统应用
系统应用
步骤五、打印生产通知单发各工序
系统应用
步骤六、操作员用自己工序名称登录系统完成扫码，需要为每个工序配置电脑、扫码枪
系统应用
在生产通知单或生产通知单列表中可以查看工序情况
系统应用
条码的工作原理及应用范围
条码的工作原理及应用范围
条码是由一系列宽度不等的黑条和空白组成的图案，用以表示包含数字、字母、符号等信息的编码标识。
条码的工作原理是利用黑白条的不同排列组合来表示不同的字符，通过条码扫描仪将条码图案转化为对应的编码信息，从而实现数据的读取和识别。
条码的应用范围广泛，主要体现在以下几个方面：
1. 商业零售行业：条码被广泛运用于商品的自动售货、库存管理和商品追溯等环节。
商家可以通过扫描条码快速读取商品信息，实现商品自动结算，提高工作效率。
2. 物流运输行业：条码在物流运输中扮演重要角色，通过条码信息可以对货物进行跟踪和管理，实现准确的送货、进出库管理和库存盘点。
3. 医疗行业：医疗器械、药物等物品上的条码可以帮助医院和药房快速识别物品信息，并对病人和药品进行管理和追溯，提高医疗质量和安全性。
4. 金融和支付行业：条码被广泛应用于金融支付领域，如电子支付、二维码支付等，方便快捷地完成支付交易，提升支付体验。
5. 进口和出口贸易：条码在进口和出口贸易中扮演重要作用，通过条码识别商
品信息，提高商品追溯能力，加强质量控制与安全监管。
6. 图书和资料管理：条码在图书馆、档案馆等场所被广泛运用，通过条码可以快速识别出图书和资料的信息，提高检索效率和管理水平。
7. 生产和制造行业：条码技术能够帮助企业实现生产线自动化控制和物料追踪，提高生产效率和产品质量。
总之，条码作为一种重要的信息识别技术，已经得到了广泛应用，并在各个行业中发挥了重要作用。
条码的工作原理简单高效，应用范围广泛，为现代社会的数字化、信息化、智能化进程提供了有力支撑。
随着技术的发展和应用的深入，条码在未来的应用领域和程度还将不断扩展和提升。
条码在制造业中的应用
仓库管理如何应用
1) 对库存品进行科学编码，并列印库存品条码标签。 根据不同的管理目标（例如要追踪单品，还是实现保质期 /批次管理）对 库存品进行科学编码，在科学编码的基础上，入库前列印出库存品条码标 签，以便于后续仓库作业的各个环节进行相关数据的自动化采集。 2) 对仓库的库位进行科学编码，并用条码符号加以标识，实现仓库的库位管 理。 对仓库的库位进行科学编码，用条码符号加以标识，并在入库时采集库存品 所入的库位，同时导入管理系统 。仓库的库位管理有利于在大型仓库或多 品种仓库种快速定位库存品所在的位置，有利于实现先进先出的管理目标 及仓库作业的效率。
4) 数据的上传与同步 将现场采集的数据上传到生产管理系统中，动更新系统中的数据。同时 也可以将系统中更新已后的数据下载到手持终端中，以便在现场进行查询和调 用。
产线管理应用条码的优势
1) 在条码识读设备轻扫过条码标识后，即对该条码进行解读，准确识别每一个 数据管理对象。 2) 经识别的数据管理对象详细信息储存并转入到计算机中，准确地完成对该数 据的收集工作。 3) 自动纠错实时报警功能，从根本上杜绝了以往人工输入时，难以避免的错误 现象，确保了基层数据统计时第一手数据资料的完全真实和可靠性。 4) 与ERP系统有效结合 在解决原有 ERP系统数据采集与输入的瓶颈问题的基础上，与计划层 （ERP）保持双向通信能力，从计划层接收相应数据并反馈处理结果和生 产指令，从而提升ERP系统的应用价值。
仓库管理应用
为什么应用
1) 传统的仓库系统内部 ,一般依赖于一个非自动化的、以纸张文件为基础的 系统来记录、追踪进出的货物，以人为记忆实施仓库内部的管理。对于整 个仓储区而言，人为因素的不确定性，导致劳动效率低下，人力资源严重 浪费 2) 随着库存品种及数量的增加以及出入库频率的剧增，传统的仓库作业模式 严重影响正常的运行工作效率。而现有已经建立的计算机管理的仓库管理 系统，随着商品流通的加剧，也难以满足仓库管理快速准确实时的要求。 3) 条码技术在解决了仓库作业人员的数据输入的自动化的同时，实现了数据 的准确传输，确保仓库作业效率，有利于充分利用有限的仓库空间。
条码技术在汽车生产线中的应用
条码技术在汽车生产线中的应用1978年以来中国汽车工业的发展，主要是引进国外的技术，搞国产化，把国外先进的技术、工艺学到手，经过二十几年的发展，国内汽车制造业有了长足的发展，但与国外大公司来比：1，比资金实力我们明显不足。
2，比技术开发实力及科研成果转化能力，更与国外企业有很大差距。
然而在管理信息化上能够有所建树这一方面来讲目前国内公司的可操作性较大，能够通过信息化管理缩短产品更新换代周期，加快库存周转，降低生产制造成本，提高自身对市场的快速响应能力，提升客户满意度，只有这样才能在竞争中胜出。
目前各汽车生产厂家大力开展降低生产成本，压缩供货周期。
质量管理从现场着手，物流的过程严格把关，对采购质量、加工质量、装配质量直到产品售后用户反馈的质量进行采集，分类，统计以辅助质量控制，同时对客户提出的质量问题可以追踪到各个环节，不仅保证服务效率和质量，更重要的是追溯质量原因和责任，防止重现。
我国从中央领导到汽车行业的管理者们都认为，今后在企业发展中需要做到的是：最大可能的减少提前期；降低运营成本；满足客户期望和产品质量需求；改进多工厂和全球运营管理；管理和改善生产外包流程；新产品投放市场的时间；改进业绩的可观性；动态的自动补充库存；良好的售后支持和服务；业务基础数据的一致性等。
为解决以上制约我国汽车工业发展的“瓶颈”，我们学习国外汽车制造业巨头的先进管理思想和经验，积极推进自动识别技术在汽车制造业中的应用。
一、汽车制造业对条码技术应用的需求分析企业的生存发展离不开过硬的技术水平和优秀的产品质量，而高质量的产品从根本上说是通过制造过程实现的，因而现代化企业，特别是以批量生产为特点的汽车厂，其质量保证体系均以生产现场为重点，通过动态工序的监控，既反映（产品）零部件生产中的波动状况，又能预测工序、指导工序，特别是通过采取及时的调整措施，把质量隐患解决在未形成产品之前。
配置在生产现场的在线检测设备，正是实施对制造过程质量控制的主要手段，进入生产现场，直接监控制造工序质量和产品质量。
条码技术在各个行业领域的广泛应用
条码技术在各个行业领域的广泛应用条形码现已广泛应用于生活中的各个领域,条码技术已经不仅仅是简单的符号技术和自动识别技术了，条形码依然在仓管、生产线自动化、图书、商业行业有更加广泛的应用前景。
由于二维条码技术的兴起，使一维条码、二维条码的发展迎来崭新的发展空间。
条码作为重要的符号技术，将在EDI、供应链等跨行业的信息流物流过程中起着十分重要的作用。
以下以生产企业条形码应用为主介绍条码的主要应用和设计。
一、仓库管理条码系统条码仓库管理是条码技术广泛应用和比较成熟的传统领域，不仅适用于商业商品库存管理，同样适用于工厂产品和原料库存管理。
只有仓库管理（盘存）电子化的实现，才能使产品、原料信息资源得到充分利用。
仓库管理是动态变化的，通过仓库管理（盘存）电子化系统的建立，管理者可以随时了解每种产品或原料当前货架上和仓库中的数量及其动态变化，并且定量地分析出各种产品或原料库存、销售、生产情况等信息。
管理者通过它来及时进货或减少进货、调整生产，保持最优库存量，改善库存结构，加速资金周转，实现产品和原料的全面控制和管理，更新管理方式。
实施条码仓库管理（盘存）电子化的特点：实时数据。
数据采集系统采用条码自动识别技术作为数据输入手段，在进行每一项产品或原料操作（如到货清点、入库、盘点）的同时，系统自动对相关数据进行处理，并为下一次操作（如财务管理、出库）做好数据准备。
无停顿运行。
“零”差错。
由于系统几乎完全免除了物流过程中数据的人工键盘输入，大大减少了库存管理过程中数据输入差错的可能性。
省人力。
高效率。
高速信息流的数据实时性以及科学的决策，使为了保证供应的巨大备用库存可以大幅度地减少或者成为不必要，即可实现低成本、低库存、高资金周转率、高效益。
实施库存条码管理系统：1、经济型、易实施的库存管理保持原有物流方式，实现信息流的自动化，即数据采集自动化。
2、立体全自动仓库管理系统二、条码在工业中的应用在一盒柯达彩色胶卷上我们可以看到有四种不同的条码，它们分别应用于胶卷生产、流通、拍摄和冲印的各种不同过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
零部件标识技术
隐形条码 纸质隐形条码系统，这种隐形条码隐形 介质与纸张通过特殊光化学处理后融为 一体，不能剥开，仅能一次性使用，人 眼不能识别，也不能用可见光照相、复 印仿制，辨别时只能用发射有一定波长 的扫描器识读条码内的信息。同时这种 扫描器对通用的黑白条码也兼容。
零部件标识技术
零部件标识技术
条码印制载体与耗材 碳带
ERP中的条码应用集成
ERP系统概述 相对于ERP企业资源计划的计划系统，条码集成系统是一套集工作流程、 数据采集和标签打印一体的执行系统。 条码系统充分利用ERP系统的强大功能，提高生产过程和库存管理的效 率以及客户服务水平,从而经济实惠、低风险的满足成长型企业管理的需 要。 数据可被实时采集，以更新多种应用程序和数据库； 能与大部分主流条码数据集硬件、打印设备等进行实时互动通信； 能与所有串行数据采集装置进行互动通信，包括采集终端、计数器和电 子秤等； 企业可开发优化工作流程解决方案，从而不必被迫遵循ERP系统的数据 采集和验证要求； 使用Windows环境创建脚本，将逻辑与数据库访问功能集成于ERP系统 中，以实现验证和更新，还能创建供通信用的用户接口指令，可生成用 户自定义标签和报告，作为脚本所含工作流的一部分。
为了追溯产品，系统必须完成下列工作: 1．为追溯对象编码 2．编码的条码符号生成与印制 3．条码信息的采集与追溯
零部件标识技术
金属条码生成设备
理论知识 金属条码标签是利用精致激光打标机在 经过特殊工序处理的金属铭牌上刻印一 维或二维条码的高新技术产品。
零部件标识技术
制造业生产线上的条码应用
【本章小结】本章从产品质量控制与跟踪的角度出发，探讨了在 整个生产过程中如何通过条码技术来实现产品的追溯。通过在生 产的各个关键环节或部位打印条码标签，可以通过生产线上的条 码识读设备，将产品的过程信息存储在中心数据库中。在今后的 产品追溯中，通过扫描产品条码，就能够得到产品的全部信息。 【本章习题】 1．通过分析“应用案例7-2”，说明在整个产品追溯体系中用到的 编码、条码。 2．目前，我国汽车制造业已经引入了“召回”制度，对缺陷产 品实施召回。通过分析“汽车生产线上的条码应用”案例，分析 企业制造业准确定位问题车辆的具体技术措施。
制造业生产线上的条码应用
产品追溯概述
质量追溯系统是在各生产线的上线工位 采用针式或激光打印机(pinstamp)为工件 打标二维码和可识别码，在上线、下线、 装配和一些关键工位均设有扫描仪扫描 解码二维码，并通过PLC等设备将数据记 录到数据库中。实现工件从上线、下线、 装配的全程跟踪追溯
追溯系统中的编码技术
金属条码生成设备 常见的设备 YAG激光打标机 常见的设备 激光喷码机类 LM-CO2-30F-Ⅰ 常见的设备 激光雕刻机类 刻宝LS900 常见的设备 激光蚀刻机 MYRP-50L型
常见的设备 激光打码机类 AHL-YAG-90W 激光打标机
零部件标识技术
陶瓷条码 陶瓷条码耐高温、耐腐蚀、不易磨损，适用于 在长期重复使用、环境比较恶劣、腐蚀性强或 需要经受高温烧烤的设备、物品所属的行业永 久使用。永久性陶瓷条码标签解决了气瓶身份 标志不能自动识别及容易磨损的行业难题。通 过固定在液化石油气钢瓶护罩或无缝气瓶颈圈 处，为每个流动的气瓶安装固定的陶瓷条码 “电子身份证”，实行一瓶一码，使用“便携 式防爆型条码数据采集器”对气瓶进行现场跟 踪管理，所有操作具有可追溯性。
Biblioteka 隐形条码 隐形条码的几种形式： 覆盖式隐形条码 光化学处理的隐形条码 隐形油墨印制的隐形条码 纸质隐形条码 金属隐形条码
零部件标识技术
银色条码 在铝箔表面利用机械方法有选择地打毛，形成凹凸表 面，则制成的条码称之为"银色条码"。金属类印刷载 体如果用铝本色做条单元的颜色，用白色涂料做空单 元的颜色，这种方式虽然纸做起来经济、方便，但由 于铝本色颜色比较浅，又有金属的反光特性（即镜面 反射作用），当其大部分反射光的角度与仪器接收光 路的角度接近或一致时，仪器从条单元上接收到比较 强烈的反射信号，导致印条码符号条/空单元的符号反 差偏小而使识读发生困难。因此对铝箔表面进行处理， 使条与空分别形成镜面反射和漫反射，从而产生反射 率的差异。
ERP中的条码应用集成
ERP功能和特点 1．仓库管理 库存跟踪 实际库存、循环盘点和库存 合并自动化 生产用料发货更方便 收货和存储过程管理 与您的商务系统相集成 2．生产制造执行系统 工时跟踪 控制生产跟踪 支持残次品跟踪
支持参数数据采集 无序生产 支持批量跟踪要求 支持起自概念点的系列化 3．包装发货管理 管理和指挥订单履行中的提 货和包装过程 提供控制和跟踪功能 建立产品和订单标签及发货 文件 管理发货过程 允许按托盘ID号或牌照发货
