《概预算设计实例》
工程概预算作业案例

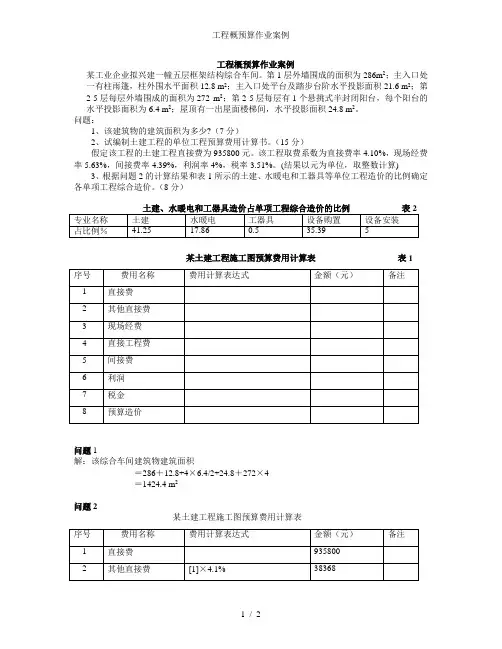

工程概预算作业案例
某工业企业拟兴建一幢五层框架结构综合车间。
第1层外墙围成的面积为286m2；主入口处一有柱雨篷，柱外围水平面积12.8 m2；主入口处平台及踏步台阶水平投影面积21.6 m2；第2-5层每层外墙围成的面积为272 m2；第2-5层每层有1个悬挑式半封闭阳台，每个阳台的水平投影面积为6.4 m2；屋顶有一出屋面楼梯间，水平投影面积24.8 m2。
问题：
1、该建筑物的建筑面积为多少?（7分）
2、试编制土建工程的单位工程预算费用计算书。
（15分）
假定该工程的土建工程直接费为935800元。
该工程取费系数为直接费率4.10%，现场经费率5.63%，间接费率4.39%，利润率4%，税率3.51%。
(结果以元为单位，取整数计算)
3、根据问题2的计算结果和表1所示的土建、水暖电和工器具等单位工程造价的比例确定各单项工程综合造价。
（8分）
某土建工程施工图预算费用计算表表1
问题1
解：该综合车间建筑物建筑面积
＝286＋12.8+4×6.4/2+24.8＋272×4
＝1424.4 m2
问题2
某土建工程施工图预算费用计算表
问题3
按土建工程预算造价元计算：
单项工程综合预算=土建单位工程概算造价÷41.25％
=1153940÷41.25%=2797430元
水暖电工程预算造价=2797430×17.86%＝499621元工器具费用＝×0.5%＝13987元
设备购置费用=2797430×35.39%=990010元
设备购置安装费用＝×5%＝139871元。
土建工程概预算编制实例
【例5】某装饰大棚檩条，尺寸如图6-4所示，共100根， L50×32×4的线密度2.494kg/m，计算钢檩条工程量。
ቤተ መጻሕፍቲ ባይዱ
【解】查项目编码010606002，型钢檩条工 程量计算如下： 计算公式：杆件质量=杆件设计图示长度× 单位质量 组合型钢檩条工程量 =3.90×2×2.494×100=1945.32（kg） =1.945（t）
【例5.2】某工程空腹钢柱如图6-1所示，共20根，计算空腹钢柱 工程量。
【解】查项目编码010603002，空腹钢柱工程量计算如 下： 计算公式：杆件质量=杆件设计图示长度×单位质量 多边形钢板质量=最大对角线长度×最大宽度×面密度 [32b槽钢立柱质量=2.97×2×43.25=256.91（kg） L100×100×8角钢横撑质量=0.29×6×12.276=21.36 （kg） L100×100×8角钢斜撑钢材量=（0.82+0.292） 1/2×6×12.276=62.68（kg） L140×140×10角钢底座质量=（0.32+0.14×2） ×4×21.488=51.57（kg） —12钢板底座质量=0.75×0.75×94.20=52.99（kg） 空腹钢柱工程量=（256.91+21.36+62.68+51.57+52.99） ×20=8910.20（kg）
【例5.5】某钢直梯如图所示，￠25光面钢筋线密度 为4.834kg/m，计算钢直梯工程量。
【解】查项目编码010606008，型钢檩条工程量计算 如下： 计算公式：杆件质量=杆件设计图示长度×单位质量 钢直梯工程量=[（1.50+0.12×2+0.45×π÷2）×2+（ 0.50－0.028）×5（0.15－0.014）×4]×4.834=37.69（ kg）=0.038（t）
工程施工概预算实例(3篇)
第1篇一、项目背景某市新建一座商业综合体项目，总建筑面积为10万平方米，包括地上5层、地下2层。
项目包括商业、办公、酒店和地下车库等功能区域。
为了确保项目顺利实施，我们需要对整个工程进行详细的概预算编制。
二、工程概况1. 地上建筑：包括商业、办公和酒店三个区域，总建筑面积为6.5万平方米。
2. 地下建筑：包括地下车库和设备用房，总建筑面积为3.5万平方米。
3. 主要结构：框架-剪力墙结构，抗震设防烈度为7度。
4. 工程造价：根据市场行情和项目特点，预计工程造价为5亿元。
三、概预算编制1. 工程量计算（1）地上建筑：主要包括土建工程、装饰装修工程、电气工程、给排水工程、暖通空调工程等。
（2）地下建筑：主要包括土建工程、装饰装修工程、电气工程、给排水工程、暖通空调工程、消防工程等。
2. 材料价格查询（1）根据市场行情，查询各类建筑材料、设备、安装工程等价格。
（2）结合项目特点，确定材料价格。
3. 人工费计算（1）根据工程特点和施工工艺，确定各类人工工种及工资标准。
（2）计算人工费。
4. 施工机械费计算（1）根据工程特点和施工工艺，确定各类施工机械及设备。
（2）计算施工机械费。
5. 管理费计算（1）根据工程特点和施工工艺，确定各类管理费用。
（2）计算管理费。
6. 利润及税金计算（1）根据国家相关政策，确定利润及税金。
（2）计算利润及税金。
四、概预算结果根据以上计算，本项目概预算如下：1. 地上建筑概预算：2.5亿元。
2. 地下建筑概预算：1.5亿元。
3. 工程总概预算：4亿元。
4. 利润及税金：5000万元。
5. 工程总概预算（含利润及税金）：4.5亿元。
五、总结通过对本项目的工程施工概预算编制，我们可以明确项目投资规模、工程量、材料价格、人工费、施工机械费、管理费、利润及税金等关键指标。
这有助于项目管理者合理控制工程成本，确保项目顺利实施。
同时，为项目融资、招标、合同签订等环节提供有力支持。
第2篇一、项目背景某市某区一住宅小区项目，占地面积约10万平方米，总建筑面积约20万平方米，包含住宅、商业、地下车库等配套设施。

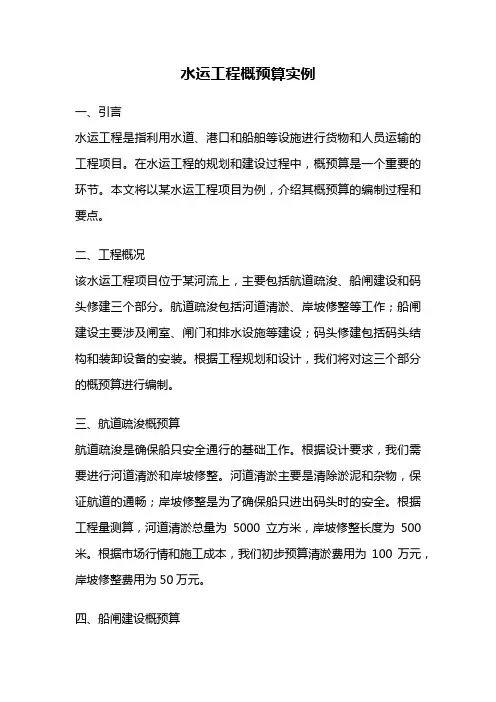

水运工程概预算实例
水运工程概预算实例一、引言水运工程是指利用水道、港口和船舶等设施进行货物和人员运输的工程项目。
在水运工程的规划和建设过程中，概预算是一个重要的环节。
本文将以某水运工程项目为例，介绍其概预算的编制过程和要点。
二、工程概况该水运工程项目位于某河流上，主要包括航道疏浚、船闸建设和码头修建三个部分。
航道疏浚包括河道清淤、岸坡修整等工作；船闸建设主要涉及闸室、闸门和排水设施等建设；码头修建包括码头结构和装卸设备的安装。
根据工程规划和设计，我们将对这三个部分的概预算进行编制。
三、航道疏浚概预算航道疏浚是确保船只安全通行的基础工作。
根据设计要求，我们需要进行河道清淤和岸坡修整。
河道清淤主要是清除淤泥和杂物，保证航道的通畅；岸坡修整是为了确保船只进出码头时的安全。
根据工程量测算，河道清淤总量为5000立方米，岸坡修整长度为500米。
根据市场行情和施工成本，我们初步预算清淤费用为100万元，岸坡修整费用为50万元。
四、船闸建设概预算船闸是水运工程中的重要设施，用于控制船只进出。
根据设计要求，我们需要建设一个船闸，包括闸室、闸门和排水设施等。
根据设计图纸和工程量测算，船闸闸室总面积为300平方米，闸门数量为2个，排水设施长度为100米。
根据市场行情和施工成本，我们初步预算船闸建设费用为200万元。
五、码头修建概预算码头是水运工程中货物装卸和船只停靠的场所。
根据设计要求，我们需要修建一个码头，包括码头结构和装卸设备的安装。
根据设计图纸和工程量测算，码头长度为100米，宽度为20米，装卸设备数量为4台。
根据市场行情和施工成本，我们初步预算码头修建费用为150万元。
六、总预算及备注根据航道疏浚、船闸建设和码头修建的概预算，我们可以得到该水运工程项目的总概预算。
航道疏浚费用为150万元，船闸建设费用为200万元，码头修建费用为150万元，总计为500万元。
值得注意的是，这只是概预算，实际的成本可能会有所调整，具体费用还需根据工程实施的情况进行详细测算。

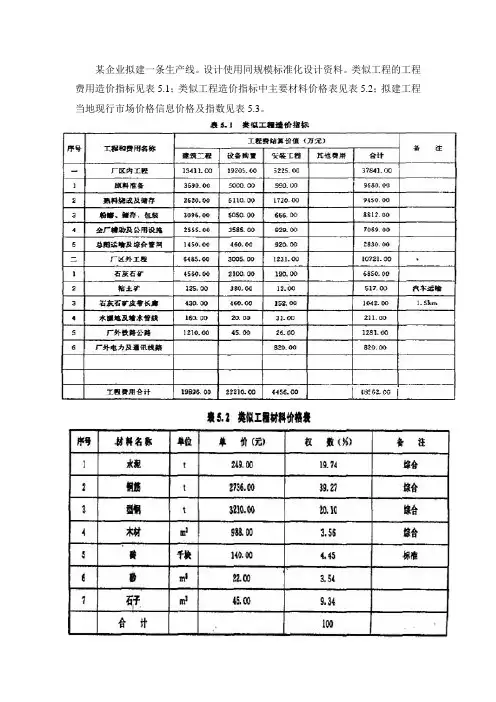

设计概算编制实例
某企业拟建一条生产线。
设计使用同规模标准化设计资料。
类似工程的工程费用造价指标见表5.1；类似工程造价指标中主要材料价格表见表5.2；拟建工程当地现行市场价格信息价格及指数见表5.3。
问题：1.拟建工程与类似工程在外部建设条件有以下不同之处：（1）拟建工程生产所需粘土原料按外购考虑，不自建粘土矿山；（2）拟建工程石灰石矿采用2.5km皮带长廊输送，类似工程采用具有同样输送能力的1.5km皮带长廊。
根据上述资料及内容分别计算调整类似工程造价指标中的建筑工程费、设备购置费和安装工程费。
2.类似工程造价指标中建筑工程费用所含的材料费、入工费、机械费、综合税费占建筑工程费用的比例分别为58.64％、14.58％、9.46％、17.32％。
根据已有资料和条件，计算建筑工程费用中的材料综合调整系数，计算拟建工程建筑工程费用。
3.行业部门测定的拟建工程设备购置费与类拟工程设备购置费相比下降2.91％，拟建工程安装工程费与类似工程安装工程费相比增加8.91％。
根据已有资料和条件，计算拟建工程设备购置费、安装工程费和工程费用。
（计算结果均保留两位小数。
）解：问题1：（1）类似工程建筑工程费调整：不建粘土矿减125.00（万元）运矿皮带长廊加长1.0km增加430×1.0／1.5=286.67（万元）类似工程建筑工程费调整为：19896-125.00+286.67=20057.67（万元）或：430×2.5／1.5=716.67（万元）19896-125.00-430+716.67=20057.67（万元）（2）类似工程设备购置费调整：不建粘土矿减380.00（万元）运矿皮带长廊加长1.0km增加460×1.0/1.5=306.67（万元）类似工程设备购置费调整为：22210.00-330.00+306.67=22136.67（万元）或：460×2.5／1.5=766.67（万元）22210.00-380.00-460+766.67=22136.67（万元）（3）类似工程安装工程费调整：不建粘土矿减12.00（万元）运矿皮带长廊加长1.0hm增加152×1.0／1.5=101.33（万元）类似工程安装工程费调整为；6456.00-12.00+101.33=6545.33（万元）或：152×2.5／1.5=253.3（万元（0.5分）6456.00-12.00-152.00-253.33=6545.33（万元）问题2：（1）材料价差调整系数计算如下表：拟建工程建筑工程费用为。
公路工程概预算设计示例及预算表
概预算设计示例一设计资料：1工程概况：本设计工程为济南东区道路14号路，西起13号路，东至10号路，总长1390.81米。
并与线状路顺接，地势起伏较大，所经地区属于亚热带大陆气候区，气候干燥，四季分明，其中6—8月为雨季。
本工程为东区内东西向次干路，设计车速为40km/h。
该条道路走向系根据道路网规划而定，沿线设1个折点，平曲线半径1000m，沿线地势东高西低，途径一条冲沟，设计最大纵坡为3.22%，最小纵坡为0.66%，凸型竖曲线最小半径为3600m，凹型竖曲线最小半径为2000m。
路基路面路面：宽22m，两侧各1.00m的硬路肩，道路横坡1.5%结构路面底基层30cm二灰碎石，基层15cm水泥稳定碎石，路面面层上面层为3cm细粒式沥青混凝土，中面层为4cm中粒式沥青混凝土，下面层为5cm粗粒式沥青混凝土。
路基：按道路路基填挖情况，路堤、路堑两种类型。
路堑总挖方为42103.065 m3，清表工程量为7247.82 m3，路堤填方为54818.177 m3。
路堤段长374米，路堑段长1016.81米。
路基边坡防护：植草面积2004.82 m2，浆砌片石：189.56 m3，碎石垫层37m3。
2 预算所需材料单价采用市场调查价计算。
3 人工单价计算资料：按济南地区的规定为32元/工日。
4工期为：2005年5月10日-2005年10月20日。
完成该项目的施工图预算三施工图预算设计指导：1分析施工方案：了解施工组织计划所确定的施工方法和施工机具及材料供应等情况。
2划分施工项目：划分的施工项目应符合以下要求：（1）按照概预算项目表分项；（2）符合定额项目表的要求；（3）符合费率要求。
3计算工程量：按划分的施工项目及工程量计算规则计算各项目的工程量。
4查定额：查取定额时，要首先阅读定额的总说明、章节说明及定额表中的小注。
如果实际项目内容与定额表不一致时应进行定额抽换。
5计算基础单价：计算人工单价、材料预算单价、机械台班单价。
建筑工程概预算实例
建筑工程概预算实例引言：建筑工程概预算是在项目开始阶段进行的初步预估，用于确定项目的投资方案和决策。
它是项目实施前对建筑工程施工成本的初步估算，是属于建筑工程预算的一种阶段性预算。
本文将通过某个建筑工程项目的概预算实例，介绍建筑工程概预算中的一般内容和方法。
一、项目概况该建筑工程项目是一座临街商业综合体，位于某城市中心地段，占地面积为5000平方米，总建筑面积为20000平方米，共包括商业区、办公区、公共设施区等。
二、预算内容1. 基础设施工程预算基础设施工程预算包括场地平整、排水系统、供电系统等基础设施工程的费用预算。
根据项目的规模和复杂性，通过与相关专业人员的沟通和资料收集，初步估算该项目的基础设施费用为200万元。
2. 建筑主体工程预算建筑主体工程预算是指主要建筑空间的施工成本。
根据建筑细化设计和项目需求，预算包括结构工程、装饰工程、门窗工程等。
经过分析和估算，初步估算该项目的建筑主体工程费用为3000万元。
3. 室内装修工程预算室内装修工程预算是指商业区、办公区等内部空间的装修成本。
根据项目需求和市场调研，预算包括墙面装修、地面装修、家具设备等。
经过实地考察和资料调研，初步估算该项目的室内装修工程费用为800万元。
4. 给排水设备及电气设备预算给排水设备和电气设备是项目的重要组成部分，预算包括水泵、管道、电线等相关设备的费用。
初步估算该项目的给排水设备和电气设备费用为200万元。
5. 其他预算其他预算包括设计费用、监理费用、规费等各项杂费。
初步估算该项目的其他费用为200万元。
三、预算方法1. 概算法概算法是建筑工程概预算的主要方法之一。
通过对各项费用进行分析、估算和统计，结合类似项目的参考数据，确定每个费用项目的大致金额，并进行合计得出预算总额。
2. 单位工程法单位工程法是建筑工程概预算的另一种常用方法。
根据建筑工程的不同功能，对各个单位工程进行独立计算，并通过汇总得出总预算。
3. 经验法经验法是建筑工程概预算的一种简便方法。
通信线路工程概预算编制实例
通信线路工程概预算编制实例通信线路工程是指在通信线路的建设过程中的各项工程活动，包括勘测设计、施工安装、设备调试和运维等。
预算编制是对工程项目所需资金的估算和规划，是项目管理中一个重要的环节。
下面是一个通信线路工程的预算编制实例。
1.勘测设计阶段预算编制在勘测设计阶段，需要进行地形勘测、线路走向确定、资源调查等工作。
预算编制包括勘测设计人员薪酬、勘测设备、勘测车辆租赁费用等。
比如，勘测设计人员的薪酬为每人每天500元，勘测设备使用费用为每台每天500元，勘测车辆租赁费用为每辆每天800元，根据工作量估算工作天数，计算出勘测设计阶段的预算。
2.施工安装阶段预算编制在施工安装阶段，需要进行线路铺设、设备安装、光缆敷设等工作。
预算编制包括材料费、施工人员薪酬、施工机械租赁费用等。
比如，材料费为光缆材料500元/米，线材材料100元/米，人员薪酬为每人每天300元，机械租赁费用为每天2000元，根据工作量估算材料和人力需求量，计算出施工安装阶段的预算。
3.设备调试阶段预算编制在设备调试阶段，需要进行设备安装调试、接入测试、信号调试等工作。
预算编制包括设备调试工程师薪酬、测试设备费用、试验场地租赁费用等。
比如，设备调试工程师薪酬为每人每天800元，测试设备费用为每天2000元，试验场地租赁费用为每天1000元，根据工作量估算工作天数，计算出设备调试阶段的预算。
4.运维阶段预算编制在运维阶段，需要进行线路巡检、故障维修、设备更新等工作。
预算编制包括运维人员薪酬、巡检设备费用、维修配件费用等。
比如，运维人员薪酬为每人每天500元，巡检设备费用为每天1000元，维修配件费用按故障数量进行估算，根据工作量估算工作天数，计算出运维阶段的预算。
以上是通信线路工程预算编制实例的部分内容，根据实际项目情况，可以增加或减少预算项目和费用。
预算编制是一个动态过程，在工程实施过程中需要根据实际情况进行调整和修订。
预算编制能够帮助项目管理人员合理安排资金投入，实现工程项目的顺利进行。
建设工程定额与概预算案例
建设⼯程定额与概预算案例建设⼯程定额与概预算案例2007-09-02 17:05建设⼯程定额与概预算案例2007-09-02 17:05【案例】背景：某⾼校机修实习车间基础⼯程，分别为条形砖基础和3：7灰⼟垫层、钢筋混凝⼟独⽴柱基础和混凝⼟垫层，⼟壤为Ⅲ类。
由于⼯程较⼩，采⽤⼈⼯挖⼟，移挖作填，余⼟场内堆放，不考虑场外运输。
室外地坪标⾼为－0.15m，室内地坪为6m混凝⼟垫层、2cm⽔泥砂浆⾯层。
柱基混凝⼟为C20，基础平⾯图见图3-1。
问题：1.根据《全国统⼀建筑⼯程预算⼯程量计算规则》的规定，⼟⽅⼯程量如何计算？是否考虑⼟⽅的可松性？2.屋⾯上没有维护结构的⽔箱间，其建筑⾯积如何计算？3.列出该基础⼯程所包括的分项⼯程名称及计量顺序。
4.计算各分项⼯程的⼯程量。
分析要点：本案例问题1、问题2主要考核《全国统⼀建筑⼯程预算⼯程量计算规则》对⼟⽅⼯程量和建筑⾯积计算的规定。
问题3要求根据图3-1和《全国统⼀建筑⼯程预算⼯程量计算规则》规定，列出±0.00以下应计算的分项⼯程名称和计算顺序。
问题4要求根据图3-1设计图⽰尺⼨和《全国统⼀建筑⼯程预算⼯程量计算规则》规定，逐项计算各分项⼯程的⼯程量。
本基础所含各分项⼯程的⼯程量计算规则如下：1.平整场地=底层建筑⾯积+外墙外边线总长×2+162.挖沟槽=（B+2C+kh）×h×L+(B+2c)(H－h)×L3.挖基坑=（B+2C+kh）(A+2C+kh)h+1/3×k2h3+(B+2C)(A+2C)(H－h)式中：B--沟槽（地坑）内基础或垫层的宽度；A--基坑内基础或垫层的长度；L--沟槽内基础或垫层的长度；C--⼯作⾯；k--放坡系数；h--垫层上表⾯⾄室外地坪的⾼度；（H－h）--垫层厚度。
4.原⼟打夯=沟槽底⾯积+地坑底⾯积；5.地圈梁模板⼯程量=圈梁⾼×圈梁长×2混凝⼟⼯程量=圈梁⾼×圈梁宽×圈梁长钢筋⼯程量：主筋总长=（圈梁长+T形接头锚固长度×T形接头数）×主筋根数箍筋总长=（ +墙的道数）×每根箍筋长6.柱基础模板⼯程量=扩⼤⾯以下基础底周长×基础底座⾼度（扩⼤⾯的斜⾯不⽀模板）混凝⼟⼯程量=扩⼤⾯以下六⾯体体积+扩⼤⾯以上四棱台体积钢筋⼯程：底座为正⽅形，双向配筋钢筋总长度=（构件长－保护层+弯钩增加长度）×[ +1]×27.砖基础＝（基础深+⼤放脚折加⾼度）×基础宽×基础长－嵌⼊基础的构件体积8.灰⼟垫层＝垫层宽×垫层厚×垫层长9.基础回填⼟＝挖沟槽体积+挖基坑体积－室外地坪标⾼以下埋设物的总体积10.室内回填⼟＝底层主墙间净⾯积×（室内外⾼差－地坪厚度）11.余⼟外运＝挖沟槽体积+挖地坑体积－（基础回填⼟体积+室内回填⼟体积）答案：问题1：答：根据《全国统⼀建筑⼯程预算⼯程量计算规则》的规定，⼟⽅⼯程量应按挖掘前的天然密实体积计算，不考虑⼟壤的可松性。
工程概预算案例
铁路工程概算编制案例一、工程概况及基础数据1、建设项目及工程概况：河北石家庄地区某新建铁路，Ⅰ级单线铁路（设计速度≤160km/h），全长10正线公里。
2、设计阶段：初步设计。
3、编制依据与编制原则：（1）编制办法按《铁路基本建设工程设计概（预）算编制办法》（铁建设[2006]113号）文执行。
（2）定额采用现行预算定额编制。
包括《铁路工程预算定额》手册（铁建设[2004]47号、[2005]15号、[2003]34号等）（3）工资单价基期按铁建设[2006]113号文《铁路基本建设工程设计概（预）算编制办法》规定计取。
编制期工费标准50元/工天。
（4）材料单价基期价格执行铁建[2006]129号文发布的《铁路工程建设材料预算价格》（2005年度）。
材料编制期价格采用部颁2009年3月价格信息。
采用价差系数调整编制期与基期材料价差的，其价差系数按《铁路工程建设2007年度辅助材料价差系数》的通知（铁建设函[2008]105号）执行。
地方材料按河北省石家庄地区2009年3月调查价确定。
（5）机械台班单价按铁建[2006]129号文发布的《铁路工程施工机械台班费用定额》（2005年度）分析计算。
编制期电价1元/度，水价4元/吨。
（6）运杂费主要材料运杂费按编制办法的规定执行。
火车运价采用《铁路货物运价规则》（发改价格[2008]1558号）执行，汽车运输吨次费1.3元/吨次，项目所在地汽车为运价率0.65元/吨公里，短途运输工工资50元/工日。
材料供应计划见表7.3.1。
材料供应计划表表7.3.1（7）勘察设计费本工程勘察设计费为350万元。
（8）工程造价增涨预留费本工程计划工期2年，编制年至开工年年限为1年，分年度投资比例分别为25%、45%、30%，造价年增涨率为3%。
（9）建设期投资贷款利息各年投资贷款比例为30%，贷款利率为7%。
（10）铺底流动资金及机车车辆购置费本工程不计。
二、工程数量表工程数量表见表7.3.2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程概预算课程设计指导施工图预算编制实例题目：应用两种计价表编制某小百货楼工程施工图预算1．编制依据(1) 某小百货楼工程建筑和结构施工图(见 P210～P213 图 10.1～图 10.4)。
(2)《湖北省建筑工程预算定额》(2003 版)上、下册。
(3)《建设工程工程量清单计价规范》(GB 50500—2003)。
2．设计说明和做法(1) 本小百货楼为混合结构、外廊式两层楼房，室外为单跑悬挑式钢筋混凝土楼梯。
楼房南北长 7.24 m，东西宽 5.24 m，一、二层层高均为 3 m，平面呈长方形，建筑面积为 83.20m2。
(2) 标高：底层室内设计标高±0.00，相当于绝对标高 15.10 m，室内外高差为 0.45 m。
(3) 基础：100 厚 C10 混凝土垫层，250 高 C20 钢筋混凝土带形基，M5 水泥砂浆砌一砖厚基础墙，20 厚 1∶2 水泥砂浆掺 5%避水浆墙基防潮层。
(4) 墙身：内外墙均用 MUl0 普通黏土砖，M5 混合砂浆砌筑一砖厚墙。
(5) 地面：素土夯实，70 厚碎石夯实垫层，50 厚 C10 混凝土找平层，l5 厚 1∶2 水泥砂浆面层，120 高 1∶2 水泥砂浆踢脚线。
(6) 楼面：115 高 C30 预应力钢筋混凝土空心板(型号尺寸见 P241 附表二：预应力混凝土空心楼板规格一览表)，30 厚 C20 细石混凝土找平层，15 厚 1∶2 水泥砂浆面层；踢脚线做法同地面。
(7) 屋面：115 高 C30 预应力钢筋混凝土空心板，20 厚 1∶3 水泥砂浆找平层，刷冷底子油一遍，二毡三油防水层，撒绿豆砂一层，180 高半砖垫块架空(用 M5 水泥砂浆砌120×l20砖垫及板底座浆)，30 厚预制 C30 细石钢筋混凝土隔热板(用 1∶3 水泥砂浆嵌缝)。
(8) 外墙抹灰：20 厚 1∶1∶6 混合砂浆打底和面层。
(9) 内墙抹灰：15 厚 1∶3 石灰砂浆底，3 厚纸筋石灰浆面，刷乳胶漆二度。
(10) 平顶抹灰：1∶1∶6 水泥石灰纸筋砂浆底，3 厚纸筋石灰浆面，刷乳胶漆二度。
(11) 楼梯：C20 钢筋混凝土预制 L 形悬挑踏步板，20 厚 l∶2.5 水泥砂浆抹面层；底面1土建工程课程设计用 1∶1∶6 水泥纸筋石灰砂浆打底，3 厚纸筋石灰浆抹面，刷石灰水二度；铁栏杆带木扶手(高 900 mm)；踢脚线做法同楼地面。
(12) 雨篷、挑廊：70 厚 C20 钢筋混凝土现浇板，20 厚 1∶2.5 水泥砂浆抹板顶面及侧面，底面刷石灰水三度。
(13) 女儿墙：M5 混合砂浆砌一砖厚墙(全高 500 mm)，C20 细石钢筋混凝土现浇压顶(断面300 mm×60 mm，配主筋 3 8，分布筋 6@150)，1∶3 水泥砂浆抹内侧面及压顶面，外侧面抹灰做法同外墙面。
(14) 屋面排水：排水坡度为 3%(沿短跨双向排水)，玻璃钢落水管 4 根(断面60 mm×90 mm)，玻璃钢落水斗 4 个及玻璃钢弯头落水口 4 个。
(15) 门窗：规格型号见施工图样(见 P241 附表一：木门窗一览表)，做法详见苏 J73-2图集；底层窗 C-32 加铁栅(横档为30×4@l50 扁铁，竖条 12@125 钢筋)；门均装普通弹子锁；门窗均做15 mm×40 mm 贴睑及窗帘盒，具体做法详见苏 J80571/2 A 型。
(16) 油漆：木门窗及窗帘盒，门窗贴脸做一底二度奶黄色调和漆；金属面做防锈漆一度，铅油二度；其他木构件均做栗壳色一底二度调和漆。
(17) 散水：60 厚 C10 混凝土垫层，20 厚 l∶2.5 水泥砂浆抹面，宽度 500 mm 贯通。
(18) 台阶：M5 水泥砂浆砌砖，20 厚 l∶2.5 水泥砂浆抹面；尺寸见图示大样。
(19) 挑廊栏板：80 厚 C20 细石混凝土现浇板，顶部配主筋 2 8 通长，双向分布钢筋4@200，板高 900 mm，内侧 l∶2.5 水泥砂浆抹面，外侧干粘石抹面。
(20) 其他：窗台用砖侧砌，挑出外墙面 60 mm，1∶2.5 水泥砂浆抹面。
3．施工现场情况及施工条件本工程建设地点在宜昌市区内，临城市道路，交通运输便利，施工中所用的主要建筑材料、混凝土构配件和木门窗等，均可直接运进工地。
施工中所需用的电力、给水也可直接从已有的电路和水网中引用。
施工场地地形平坦，地基土质较好。
经地质钻探查明，土层结构为：表层为厚 0.7～l.3 m 的素填土层(夹少量三合土及碎砖不等)，其下为厚 l.10～7.80 m 的亚黏土层和强风化残积层。
设计以素土层为持力层，地基容许承载力按[R]=0.1 N/mm2设计。
常年地下水位在地面l.50 m 以下，施工时可考虑为三类干土。
工程使用的木门窗、预应力钢筋混凝土空心板、楼梯踏步板及架空板等预制混凝土构件和楼梯铁栏杆，均在场外加工生产，由汽车运入工地安装，运距为 10 km。
成型钢筋及其他零星预制构配件，均在施工现场制作。
现浇混凝土构件均采用工地自拌混凝土浇筑。
本工程为某建设单位住宅区拆迁复建房的配套房。
因用房急、工期短，要求在 3 个月内建成交付使用。
为加快复建房的建设速度，缩短工期、确保质量，本配套房工程采用直接委托方式，建立承发包关系。
承包本工程的施工单位为某县属小型建筑公司。
根据其施工技术设备条件和工地情况，施工中土方工程采用人工开挖、机夯回填、人力车运土和卷扬机井架垂直运输。
4．预算编制说明(1) 本工程预算按包工包料承包方式，三大材由乙方供应等情况编制，只作为编制施工图预算的示例。
(2) 场内土方运输因地槽挖土量较少(仅 21 m3)，挖出的土就地暂堆积在基槽旁(槽两侧5 m 范围内)。
待墙基完成后再回填土方，故无需场内土方运输。
·2·土木工程概预算课程设计(3) 本工程预算只计算土建单位工程造价，未包括水电工程、室外工程和其他工程费用。
(4) 本工程模板按“含模量”计算，钢筋按设计图样计算。
(5) 本工程门窗的断面未按定额规定进行换算。
5．计算工程量根据本小百货楼单位工程施工图预算中所列的分部分项工程项目，按《浙江省建筑工程预算定额》对有关分项工程进行工程量计算，见本实例“工程量计算表”。
6．编制预算表当工程量计算完成和预算综合单价确定后，就可按照计价表中各分部分项工程的排列顺序，逐项填写各分部分项工程项目名称、定额编号、分项工程量及其相应的预算单价，然后进行逐项计算，编制预算表，可依照表 1-1 分部分项工程量清单计价表。
7．计算工程量清单及分部分项工程工程量清单计价表根据《建设工程工程量清单计价规范》计算出工程量清单，按工程量清单计价方法编制“某小百货楼分部分项工程工程量清单计价表”，见表 1-1。
表 1-1～表 1-4 是本案例的计算结果。
图 1.1 建筑立面和底层平面图·3·土建工程课程设计图 1.2 建筑剖面和二层平面图·3·土木工程概预算与投标报价图 1.3 结构平面图和基础平面图·4·序号分部分项工程名称部位与编号单位计算式计算结果1 建筑面积— 2m 按外墙勒脚以上结果的外围水平面积计算83.20底层墙长墙宽27.24×5.24≈37.94(m )—二层— 27.24×5.24≈37.94(m )—室外楼梯—水平长度宽度20.5×(4.80×0.80)=1.92(m )(共16级台阶)—挑廊—长度宽度梯口处面积20.5×[(7.24+0.80)×1.3+(0.80×0.44)]≈5.40(m )—土建工程课程设计图 1.4 结构详图表 1-1 某小百货楼分部分项工程量清单计价表·5··6··8··9··10··11··12··13··14··15··16··17··18··19··20··21··22··23··24··25··26··27··28··2 9·课程设计内容2题目：编制某传达室工程(土建)施工图预算书要求：用定额方法和工程量清单计算方法计算所给图纸工程量，用定额计价进行报价，用清单计价进行报价。
1．编制依据(1) 传达室设计图样(建筑和结构)一套二张(见图 10.5～图 10.7)。
(2) 现行地方建筑与装饰工程计价表。
(3) 当地现行有关取费文件。
2．设计说明(1) 图样尺寸除高程以米计外，其余均以毫米为单位。
(2) 基础用 MU10 普通黏土砖，M 5 水泥砂浆砌筑。
(3) 墙基防潮层用 20 厚 1∶2 水泥砂浆(加 5%避水浆)铺设。
(4) 砖墙用 MUl0 普通粘土砖、M 2.5 混合砂浆砌筑，其中半砖墙沿墙高度每隔 1 m 用2 6 通长钢筋加固。
(5) 门窗过梁采用 M5 水泥砂浆砌筑的钢筋砖过梁，其钢筋为 GL—2 配 46，GL—3配 36，GL—4 配 26，各过梁两端钢筋弯钩，伸入墙内为 250 mm。
(6) 圈梁 QL 现浇，搁板 YB 现场预制，其用料均为 C20 混凝土，钢筋级别 HRB 335。
(7) 屋面预应力空心板详见图集(1998 浙 G1～G3 图集)，其中 KB 35—01 采用 KB 36—01 板配筋，仅将板长由 3580 改为 3480 即可。
(8) 屋面泛水以③轴线为准，其坡度为 i=2%。
(9) 室内地坪。
素土夯实，70 厚清水碎砖垫层，80 厚 C 10 混凝土随捣随抹光(加浆)，传达室地坪加 5%红粉。
门廊做红缸砖地面。
(10) 室内均做 120 高 1︰2.5 水泥砂浆踢脚线，厕所和厨房洗涤池处均做 1200 高 1︰2.5水泥砂浆墙裙。
(11) 内粉刷。
墙面用 15 厚石灰石屑浆底，3 厚纸筋石灰面，刷 106 涂料。
平顶用 12 厚 1︰3 纸筋石灰砂浆底，3 厚纸筋石灰面，刷 106 涂料。
(12) 外粉刷。
外墙面用绿豆砂水刷石——15 厚 1︰3 水泥砂浆底，10 厚 1︰2 水泥砂浆面(水洗石子，加 10%棕绿色玻璃屑)。
屋檐用白水泥斩假石——15 厚 1︰3 水泥砂浆底，10 厚 1︰2 水泥白石屑面(分格嵌条宽 20)。
