【真题】2019年高考物理真题和模拟题分项汇编专题10稳恒电流含解析
稳恒电流
1．（2019·江苏卷）如图所示的电路中，电阻R =2 Ω．断开S 后，电压表的读数为3 V ；闭合S 后，电压表的读数为2 V ，则电源的内阻r 为
A ．1 Ω
B ．2 Ω
C ．3 Ω
D ．4 Ω
【答案】A
【解析】开关s 断开时有：3V E =，开s 闭合时有：2E
R R r
=+，其中2R =Ω，解得：1r =Ω， 故A 正确。
2．（2019·北京市人大附中高三第二学期三模）用如图所示电路可以测量干电池的电动势和内阻，图中R 为电阻箱。
下列关于该实验的说法中正确的是
A ．为了测量电动势和内阻，至少需要测量6组数据
B ．用图象处理数据时，为了得到线性图象，可以作U 与R 的图象
C ．用图象处理数据时，为了得到线性图象，可以作1/U 与R 的图象
D ．因电压表内阻产生的误差属于系统误差 【答案】D
【解析】根据实验原理E =U +
U
R
r 可知，方程中有两个未知量，则为了测量电动势和内阻，至少需要测量2组数据，选项A 错误；根据E=U+
U
R
r 可得，则用图象处理数据时，为了得到线性图象，
可以作
11
-U R
的图象，选项BC 错误；因电压表内阻产生的误差属于系统误差，选项D 正确。
3．（2019·山东省济南第一中学模拟）如图所示是一个电热水壶的铭牌。
某同学利用所学知识，结合该铭牌上获取的信息，得出该电热水壶
A．只能在220 V电压下工作
B．正常工作5 min耗电约0.5 kW·h
C．正常工作时的电流约为6.8 A
D．用多用电表测量其电阻值约为32Ω
【答案】C
【解析】该水壶可以在220 V及之下的电压下工作；故A错误；工作5 min时，消耗的电能为：W=Pt=1.
5 kW×5
60
h=0.125 kW·h；故B错误；由铭牌信息可知，额定功率为1 500 W；额定电压为220 V；则
由P=UI可得：；故C正确；金属丝的电阻率随温度的升高而升高，所以用多用电表测量其电阻值小于额定电阻，额定电阻为：，所以用多用电表测量
其电阻值小于32 Ω；故D错误；故选C。
4．（2019·北京海淀区高三第二次模拟考试）某同学按如图1所示连接电路，利用电压传感器研究电容器的放电过程。
先使开关S接1，电容器充电完毕后将开关掷向2，可视为理想电压表的电压传感器将电压信息传入计算机，屏幕上显示出电压随时间变化的U-t曲线，如图2所示。
电容器的电容C已知，且从图中可读出最大放电电压U0，图线与坐标轴围成的面积S、任一点的点切线斜率k，但电源电动势、
内电阻、定值电阻R均未知，根据题目所给的信息，下列物理量不能
．．求出
．．的是
A．电容器放出的总电荷量
B．电阻R两端的最大电流
C．定值电阻R
D．电源的电动势和内电阻
【答案】D
【解析】由Q=CU 0，所以容器放出的总电荷量可求，所以A 选项能求出；根据I=Q /t ，变形得Ut
Q It R
==
，Ut 为图象与坐标轴所围面积S 可求，所以Q =S /R ，则，所以C 选项可求；电阻R 两端的
最大电流即为电容器刚开始放电的时候，所以，选项B 电阻R 两端的最大电流可求；
根据题意只知道电源的电动势等于电容器充满电两板间的电压，也就是刚开始放电时的电压，即E=U 0，内电阻无法求出，所以选项D 不能求出。
5．（2019·上海市嘉定区高三下学期质量调研）如图所示电路，在滑动变阻器的滑片P 向上端a 滑动过程中，电压表、电流表的示数变化情况为
A ．两电表示数都增大
B ．两电表示数都减少
C ．电压表示数减少，电流表示数增大
D ．电压表示数增大，电流表示数减少 【答案】D
【解析】当滑动变阻器的滑片P 向a 端滑动时，接入电路的电阻增大，与R 2并联的电阻增大，外电路总电阻R 总增大，总电流I 减小，则电压表的示数U V =E –I （r+R 1），则U V 增大；流过R 2的电流22
V
U I R =增大，电流表的读数为2A I I I =-，则电流表示数减小；故ABC 错误，D 正确。
6．（2019·湖北省武汉市高中毕业生四月调研测试）2019年3月19日，复旦大学科研团队宣称已成功制备出具有较高电导率的砷化铌纳米带材料，据介绍该材料的电导率是石墨烯的1 000倍。
电导率σ就是电阻率ρ的倒数，即1
σρ
=。
下列说法正确的是
A ．材料的电导率越小，其导电性能越强
B ．材料的电导率与材料的形状有关
C ．电导率的单位是
1
m
Ω⋅ D ．电导率大小与温度无关 【答案】C
【解析】材料的电导率越小，电阻率越大，则其导电性能越弱，选项A 错误；材料的电导率与材料的形状无关，选项B 错误；根据L
R S
ρ
=，则，则电导率的单位是，选项C 正
确；导体的电阻率与温度有关，则电导率大小与温度有关，选项D 错误。
7．（2019·江苏省苏锡常镇四市2019届高三第二次模拟）如图甲所示，电源E ＝12 V ，内阻不计，灯泡L 的额定电压为9 V ，其伏安特性曲线如图乙所示，滑动变阻器R 的最大阻值为10 Ω。
则
甲 乙
A ．灯泡L 的阻值随电流的增大而减小
B ．灯泡L 的额定功率为13.5 W
C ．灯泡L 消耗电功率的最小值是2 W
D ．滑动变阻器接入电路的阻值应至少为6 Ω 【答案】BC
【解析】A 、由I U -图象可知，图象的斜率为灯泡的电阻的倒数，所以灯泡的电阻随电流的增大而增大。
故A 错误。
B 、由图象可知，灯泡的电压9V U =时，电流 1.5A I =，所以灯泡的额定功率为。
故B 正确。
C 、当10R =Ω时，电流最小，灯泡消耗的电功率最小，如图所示。
可得此时灯泡的电流 1.0A I '=，电压2V U '=，所以灯泡的功率。
故C 正确。
D 、因灯泡的额定电流为 1.5A I =，正常工作时的电阻
，根据闭合电路欧姆定律
有L
E
I R R =
+，可得
，即滑动变阻器接入电路的电阻至少为2Ω。
故D
错误。
8．（2019·河北省衡水市武邑中学高三年级第三次模拟）如图所示，电源的电动势为E 、内阻为r ，R 1、R 2、
R 3为定值电阻，R L 为光敏电阻（光照减弱时阻值增大），C 为电容器。
闭合开关S ，电路稳定后，用光照
射R L ，下列说法正确的是
A ．电压表示数增大
B ．电源的效率增大
C ．电容器所带电量增加
D ．R 2消耗的功率增大 【答案】CD
【解析】A 、当光照射R L ，电阻变小，外电路总电阻变小，得：
E
I r R =+外
，总电流I 变大，根据U E Ir =-，
当电流变大，路端电压变小，即电压表示数变小，A 错误；B 、电源效率
，
路端电压变小，效率变小，B 错误；C 、路端电压变小，1R 两端电压变小，电流1I 变小，而总电流变大，
2R 电流2I 变大，所以2R 两端电压222U I R =，变大电容器两端电压与2R 两端电压相等，变大，所以
Q CU =，电量变大，C 正确；D 、根据C 选项分析2
222P I R =，电流变大，消耗功率变大，D 正确。
9．（2019·江苏省七市高考二模）检测煤气管道是否漏气通常使用气敏电阻传感器。
某气敏电阻的阻值随空气中煤气浓度增大而减小，某同学用该气敏电阻R 1设计了图示电路，R 为变阻器，a 、b 间接报警装置。
当a 、b 间电压高于某临界值时，装置将发出警报。
则
A．煤气浓度越高，a、b间电压越高
B．煤气浓度越高，流过R1的电流越小
C．煤气浓度越低，电源的功率越大
D．调整变阻器R的阻值会影响报警装置的灵敏度
【答案】AD
【解析】煤气浓度越高气敏电阻R1阻值越小，电路总电阻越小，由闭合电路欧姆定律可知，电路电流I 越大，电阻两端电压U＝IR变大，即a、b间电压越高，故A正确，B错误；煤气浓度越大，气敏电阻R
越大，电路总电阻越大，电路电流I越小，电源功率P＝EI越小，故C错误；调整变阻器R的阻值会改1
变煤气浓度一定时a、b间的电压，会影响报警器的灵敏度，故D正确。
2019年浙江省高考物理【11月】(含解析版)
浙江省2019届高三上学期11月选考科目考试一、选择题1.下列物理量属于标量的是（）A. 速度B. 加速度C. 电流D. 电场强度【答案】C【解析】【详解】加速度、速度、电场强度既有大小又有方向，为矢量，虽然电流有方向，但只有一个，没有正负之分，所以为标量，C正确．2.发现电流磁效应的物理学家是（）A. 法拉第B. 奥斯特C. 库仑D. 安培【答案】B【详解】奥斯特发现了电流的磁效应，法拉第发现了电磁感应现象，库仑发现了库仑定律，安培发现了分子电流假说，B正确．3.用国际单位制的基本单位表示电场强度的单位，下列正确的是（）A. N/CB. V/mC. kg•m/（C•s2）D. kg•m/（A•s3）【答案】D【详解】电场强度，电场力的单位为N，电量的单位为C，所以电场强度的单位是N/C，而，D正确．4.一辆汽车沿平直道路行驶，其v－t图象如图所示。
在t=0到t=40s这段时间内，汽车的位移是（）A. 0B. 30mC. 750mD. 1200m【答案】C【解析】【详解】在v-t图像中图线与时间轴围成的面积表示位移，故在40内的位移为，C正确．【点睛】在速度时间图像中，需要掌握三点，一、速度的正负表示运动方向，看运动方向是否发生变化，只要考虑速度的正负是否发生变化，二、图像的斜率表示物体运动的加速度，三、图像与坐标轴围成的面积表示位移，在坐标轴上方表示正方向位移，在坐标轴下方表示负方向位移．5.奥运会比赛项目撑杆跳高如图所示，下列说法不正确．．．的是（）A. 加速助跑过程中，运动员的动能增加B. 起跳上升过程中，杆的弹性势能一直增加C. 起跳上升过程中，运动员的重力势能增加D. 越过横杆后下落过程中，运动员的重力势能减少动能增加【答案】B【解析】【分析】动能与物体的质量和速度有关，重力势能与物体的质量和高度有关，弹性势能大小和物体发生弹性形变的大小有关。
根据能量转化的知识分析回答．【详解】加速助跑过程中速度增大，动能增加，A正确；撑杆从开始形变到撑杆恢复形变时，先是运动员部分动能转化为杆的弹性势能，后弹性势能转化为运动员的动能与重力势能，杆的弹性势能不是一直增加，B错误；起跳上升过程中，运动员的高度在不断增大，所以运动员的重力势能增加，C正确；当运动员越过横杆下落的过程中，他的高度降低、速度增大，重力势能被转化为动能，即重力势能减少，动能增加，D正确．6.等量异种电荷的电场线如图所示，下列表述正确的是（）A. a点的电势低于b点的电势B. a点的场强大于b点的场强，方向相同C. 将一负电荷从a点移到b点电场力做负功D. 负电荷在a点的电势能大于在b点的电势能【答案】C【解析】【分析】沿电场线方向电势降低；电场线的疏密程度表示电场强度大小，电场线的切线方向表示电场强度方向，负电荷在低电势处电势能大，在高电势处电势能小，据此分析．【详解】沿电场线方向电势降低，故a点电势高于b点电势，A错误；电场线的疏密程度表示电场强度大小，电场线越密，电场强度越大，故a点的场强大于b点的场强，电场线的切线方向为场强方向，故ab两点的电场强度方向不同，B错误；负电荷在低电势处电势能大，所以从a点（高电势）移动到b点（低电势），电势能增大，电场力做负功，C正确D错误．7.电流天平是一种测量磁场力的装置，如图所示。

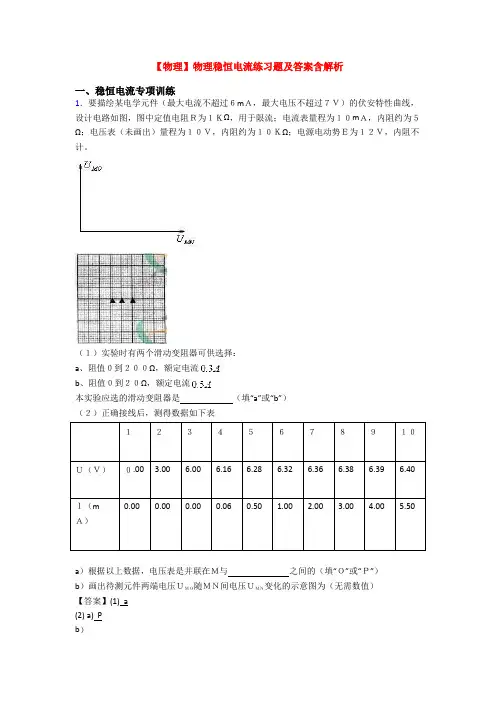

【物理】物理稳恒电流练习题及答案含解析
由于电源电压大于灯泡额定电压，故需要串联一个电阻分压，阻值为
R R总-RL 20Ω 5Ω 15Ω
5．在如图所示的电路中,电源电动势 E=3V,内阻 r=0.5Ω,定值电阻 R1 =9Ω,R2=5.5Ω,电键 S 断 开．
①求流过电阻 R1 的电流; ②求电阻 R1 消耗的电功率; ③将 S 闭合时,流过电阻 R1 的电流大小如何变化? 【答案】(1)0.2A；(2)0.36W；(3)变大
① 求导线中的电流 I；
②为了更精细地描述电流的分布情况，引入了电流面密度 j，电流面密度被定义为单位面积
的电流强度，求电流面密度 j 的表达式；
③经典物理学认为，金属的电阻源于定向运动的自由电子与金属离子（即金属原子失去电
子后的剩余部分）的碰撞，该碰撞过程将对电子的定向移动形成一定的阻碍作用，该作用
后，液体均以恒定速率 v0 沿 x 轴正方向流动。忽略液体流动时与管道间的流动阻力。
（1）开关 S 断开时，求 M、N 两导板间电压U0 ，并比较 M、N 导体板的电势高低；
（2）开关 S 闭合后，求： a. 通过电阻 R 的电流 I 及 M、N 两导体板间电压U ； b. 左右管道口之间的压强差 p 。
Ｉ（m Ａ）
0.00 0.00 0.00 0.06 0.50 1.00 2.00 3.00 4.00 5.50
a）根据以上数据，电压表是并联在Ｍ与
之间的（填“Ｏ”或“Ｐ”）
b）画出待测元件两端电压ＵＭＯ随ＭＮ间电压ＵＭＮ变化的示意图为（无需数值）
【答案】(1) a
(2) a) P
b）
【解析】（1）选择分压滑动变阻器时，要尽量选择电阻较小的，测量时电压变化影响小，
2 2
A＝1.5
五年(2019-2023)高考物理真题分项汇编专题08 恒定电流 (解析版)
专题08恒定电流一、单选题1(2023·海南·统考高考真题)如图所示电路，已知电源电动势为E ，内阻不计，电容器电容为C ，闭合开关K ，待电路稳定后，电容器上电荷量为()A.CEB.12CE C.25CE D.35CE 2(2022·北京·高考真题)某同学利用压力传感器设计水库水位预警系统。
如图所示，电路中的R 1和R 2，其中一个是定值电阻，另一个是压力传感器(可等效为可变电阻)。
水位越高，对压力传感器的压力越大，压力传感器的电阻值越小。
当a 、b 两端的电压大于U 1时，控制开关自动开启低水位预警；当a 、b 两端的电压小于U 2(U 1、U 2为定值)时，控制开关自动开启高水位预警。
下列说法正确的是()A.U 1<U 2B.R 2为压力传感器C.若定值电阻的阻值越大，开启高水位预警时的水位越低D.若定值电阻的阻值越大，开启低水位预警时的水位越高3(2022·江苏·高考真题)如图所示，电路中灯泡均正常发光，阻值分别为R 1=2Ω，R 2=3Ω，R 3=2Ω，R 4=4Ω，电源电动势E =12V ，内阻不计，四个灯泡中消耗功率最大的是()五年（2019-2023）高考物理真题分项汇编专题08 恒定电流 (解析版)A.R1B.R2C.R3D.R44(2021·江苏·高考真题)有研究发现，某神经细胞传递信号时，离子从细胞膜一侧流到另一侧形成跨膜电流，若将该细胞膜视为1×10-8F的电容器，在2ms内细胞膜两侧的电势差从-70mV变为30mV，则该过程中跨膜电流的平均值为()A.1.5×10-7AB.2×10-7AC.3.5×10-7AD.5×10-7A5(2020·海南·统考高考真题)一车载加热器(额定电压为24V)发热部分的电路如图所示，a、b、c是三个接线端点，设ab、ac、bc间的功率分别为P ab、P ac、P bc，则()A.P ab>P bcB.P ab=P acC.P ac=P bcD.P ab<P ac6(2020·北京·统考高考真题)图甲表示某金属丝的电阻R随摄氏温度t变化的情况。

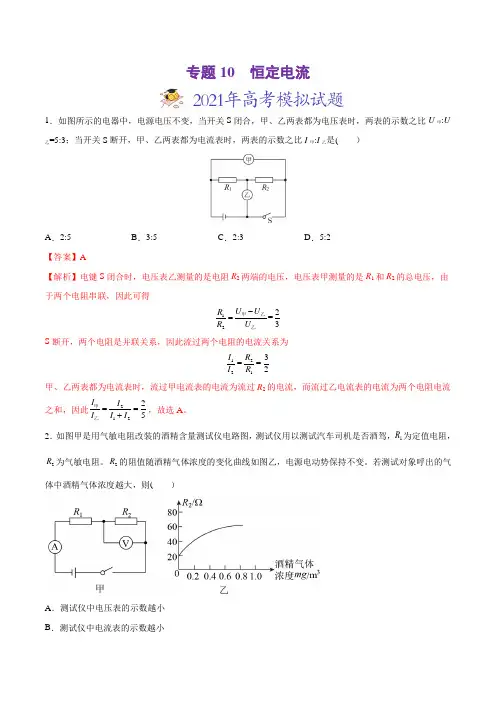

专题10 恒定电流-2021年高考物理真题与模拟题分类训练(教师版含解析)(1)
专题10 恒定电流1．如图所示的电器中，电源电压不变，当开关S 闭合，甲、乙两表都为电压表时，两表的示数之比U 甲:U乙=5:3；当开关S 断开，甲、乙两表都为电流表时，两表的示数之比I 甲:I 乙是( ）A ．2:5B ．3:5C ．2:3D ．5:2【答案】 A【解析】电键S 闭合时，电压表乙测量的是电阻R 2两端的电压，电压表甲测量的是R 1和R 2的总电压，由于两个电阻串联，因此可得122=3U U R R U -=甲乙乙 S 断开，两个电阻是并联关系，因此流过两个电阻的电流关系为122132I R I R == 甲、乙两表都为电流表时，流过甲电流表的电流为流过R 2的电流，而流过乙电流表的电流为两个电阻电流之和，因此21225I I I I I ==+甲乙，故选A 。
2．如图甲是用气敏电阻改装的酒精含量测试仪电路图，测试仪用以测试汽车司机是否酒驾，1R 为定值电阻，2R 为气敏电阻。
2R 的阻值随酒精气体浓度的变化曲线如图乙，电源电动势保持不变。
若测试对象呼出的气体中酒精气体浓度越大，则( ）A ．测试仪中电压表的示数越小B ．测试仪中电流表的示数越小C ．电路消耗的总功率越大D ．电压表与电流表示数的比值越小 【答案】B【解析】AB ．由图乙可知，酒精浓度越大，气敏电阻阻值越大，所以电路中的总电阻越大，根据闭合电路欧姆定律可知，电路中的电流就越小，即电流表示数越小。
根据闭合电路欧姆定律1()U E I R r =-+可得气敏电阻两端电压就越大，电压表示数就越大，A 错误B 正确； C ．电路消耗的总功率为P EI =由上面的分析可知酒精浓度越大，电路中的电流越小，电路消耗的总功率越小，C 错误；D ．压表与电流表示数的比值表示气敏电阻的阻值大小，因为酒精浓度越大，气敏电阻阻值就越大，所以电压表与电流表示数的比值就越大，D 错误。
故选B 。
3．如图所示，理想变压器原、副线圈的匝数比为2∶1，副线圈上接有一个理想电流表和一个电动机。
2019年天津市高考物理试卷以及答案解析
2019年普通高等学校招生全国统一考试（天津卷）地理答卷前，考生务必将自己的姓名、准考证填写在答题卡上，并在规定位置粘贴考试用条形码。
答卷时，考试务必将答案涂写在答题卡上，答在试卷上的无效。
考试结束后，将本试卷和答题卡一并交回。
祝各位考生考生顺利！一、单项选择题（每小题6分，共30分。
每小题给出的四个选项中，只有一个选项是正确的）1．（6分）2018年12月8日，肩负着亿万中华儿女探月飞天梦想的嫦娥四号探测器成功发射，“实现人类航天器首次在月球背面巡视探测，率先在月背刻上了中国足迹”。
已知月球的质量为M、半径为R，探测器的质量为m，引力常量为G，嫦娥四号探测器围绕月球做半径为r的匀速圆周运动时，探测器的（）A．周期为B．动能为C．角速度为D．向心加速度为2．（6分）2018年10月23日，港珠澳跨海大桥正式通车。
为保持以往船行习惯，在航道处建造了单面索（所有钢索均处在同一竖直面内）斜拉桥，其索塔与钢索如图所示。
下列说法正确的是（）A．增加钢索的数量可减小索塔受到的向下的压力B．为了减小钢索承受的拉力，可以适当降低索塔的高度C．索塔两侧钢索对称且拉力大小相同时，钢索对索塔的合力竖直向下D．为了使索塔受到钢索的合力竖直向下，索塔两侧的钢索必须对称分布3．（6分）如图所示，在水平向右的匀强电场中，质量为m的带电小球，以初速度v从M 点竖直向上运动，通过N点时，速度大小为2v，方向与电场方向相反，则小球从M运动到N的过程（）A．动能增加mv2B．机械能增加2mv2C．重力势能增加mv2D．电势能增加2mv24．（6分）笔记本电脑机身和显示屏对应部位分别有磁体和霍尔元件。
当显示屏开启时磁体远离霍尔元件，电脑正常工作；当显示屏闭合时磁体靠近霍尔元件，屏幕熄灭，电脑进入休眠状态。
如图所示，一块宽为a、长为c的矩形半导体霍尔元件，元件内的导电粒子是电荷量为e的自由电子，通入方向向右的电流时，电子的定向移动速度为v。
湖北省2019年高考物理模拟试题及答案(二)
湖北省2019年高考物理模拟试题与答案（一）（满分110分，考试时间60分钟）一、选择题：本题共9小题，每小题6分。
在每小题给出的四个选项中，第1～6题只有一项符合题目要求，第7～9题有多项符合题目要求，全部选对的得6分，选对但不全的得3分，有选错的得0分。
1．在力学理论建立的过程中，有许多伟大的科学家做出了贡献．关于科学家和他们的贡献，下列说法中不正确的是( )A．牛顿总结出了万有引力定律并用实验测出了引力常量B．伽利略首先将实验事实和逻辑推理（包括数学推演）和谐地结合起来C．笛卡尔对牛顿第一定律的建立做出了贡献D．开普勒通过研究行星观测记录，发现了行星运动三大定律2．下列说法中正确的是( )DA．发现天然放射现象的意义在于使人类认识到原子具有复杂的结构B．结合能越大的原子核，原子核中的核子结合得越牢固，原子核越稳定。
C．根据玻尔理论可知，氢原子核外电子跃迁过程中电子的电势能和动能之和守恒D．在光电效应实验中，用同种频率的光照射不同的金属表面，从金属表面逸出的光电子的最大初动能Ek越大，则这种金属的逸出功W0越小3. 在离水平地面h高处将一质量为m的小球水平抛出，在空中运动的过程中所受空气阻力大小恒为f，落地时小球距抛出点的水平距离为x，速率为v，那么，在小球运动的过程中( )DA．克服空气阻力做的功为fX B．落地时，重力的瞬时功率为mgvC．重力势能减少，机械能增加 D．重力做功为mgh4. 2019年1月3日10时26分，嫦娥四号探测器成功在月球背面着陆，标志着我国探月航空工程进入了一个新高度，图示是“嫦娥四号”到达月球背面的巡视器。
已知地球和月球的半径之比为4:1，其表面重力加速度之比为6:1。
则地球和月球的密度之比为BA. 2:3B. 3:2C. 4:1D. 6:15．两相邻匀强磁场区域的磁感应强度大小不同、方向平行．一速度方向与磁感应强度方向垂直的带电粒子(不计重力)，从较强磁场区域进入到较弱磁场区域后，粒子的( )DA．轨道半径减小，角速度增大 B．轨道半径减小，角速度减小C．轨道半径增大，角速度增大 D．轨道半径增大，角速度减小6. 一个匝数为100匝，电阻为0.5 Ω的闭合线圈处于某一磁场中，磁场方向垂直于线圈平面，从某时刻起穿过线圈的磁通量按图所示规律变化。
2019年高考真题全国2卷物理(附答案解析)
绝密★启用前2019年普通高等学校招生统一考试物理试题卷一、单选题1．2019年1月，我国嫦娥四号探测器成功在月球背面软着陆，在探测器“奔向”月球的过程中，用h 表示探测器与地球表面的距离，F 表示它所受的地球引力，能够描F 随h 变化关系的图像是A ．B ．C ．D ．2．太阳内部核反应的主要模式之一是质子-质子循环，循环的结果可表示为1401214H He+2e+2v →，已知11H 和42He 的质量分别为P1.0078u m =和 4.0026u m α=，1u=931MeV/c 2，c 为光速．在4个11H 转变成1个42He 的过程中，释放的能量约为A ．8 MeVB ．16 MeVC ．26 MeVD ．52 MeV 3．物块在轻绳的拉动下沿倾角为30°的固定斜面向上匀速运动，轻绳与斜面平行．已知重力加速度取10m/s 2．若轻绳能承受的最大张力为1 500 N ，则物块的质量最大为A ．150kgB ．C ．200 kgD ．4．如图，边长为l 的正方形abcd 内存在匀强磁场，磁感应强度大小为B ，方向垂直于纸面（abcd 所在平面）向外．ab 边中点有一电子发源O ，可向磁场内沿垂直于ab 边的方向发射电子．已知电子的比荷为k ．则从a 、d 两点射出的电子的速度大小分别为A ．14kBlB ．14kBl ，54kBlC ．12kBlD ．12kBl ，54kBl 5．如图，长为l 的细绳下方悬挂一小球a 。
绳的另一端固定在天花板上O 点处，在O 点正下方34l 的O 处有一固定细铁钉。
将小球向右拉开，使细绳与竖直方向成一小角度（约为2°）后由静止释放，并从释放时开始计时。
当小球a 摆至最低位置时，细绳会受到铁钉的阻挡。
设小球相对于其平衡位置的水平位移为x ，向右为正。
下列图像中，能描述小球在开始一个周期内的x-t 关系的是_____。
A．B．C．D．二、多选题6．从地面竖直向上抛出一物体，其机械能E总等于动能E k与重力势能E p之和．取地面为重力势能零点，该物体的E总和E p随它离开地面的高度h的变化如图所示．重力加速度取10 m/s2．由图中数据可得A．物体的质量为2 kgB．h=0时，物体的速率为20 m/sC．h=2 m时，物体的动能E k=40 JD．从地面至h=4 m，物体的动能减少100 J7．如图（a），在跳台滑雪比赛中，运动员在空中滑翔时身体的姿态会影响其下落的速度和滑翔的距离．某运动员先后两次从同一跳台起跳，每次都从离开跳台开始计时，用v表示他在竖直方向的速度，其v-t图像如图（b）所示，t1和t2是他落在倾斜雪道上的时刻．则A．第二次滑翔过程中在竖直方向上的位移比第一次的小B．第二次滑翔过程中在水平方向上的位移比第一次的大C．第二次滑翔过程中在竖直方向上的平均加速度比第一次的大D．竖直方向速度大小为v1时，第二次滑翔在竖直方向上所受阻力比第一次的大8．静电场中，一带电粒子仅在电场力的作用下自M点由静止开始运动，N为粒子运动轨迹上的另外一点，则A．运动过程中，粒子的速度大小可能先增大后减小B．在M、N两点间，粒子的轨迹一定与某条电场线重合C．粒子在M点的电势能不低于其在N点的电势能D．粒子在N点所受电场力的方向一定与粒子轨迹在该点的切线平行9．如图，两条光滑平行金属导轨固定，所在平面与水平面夹角为θ，导轨电阻忽略不计．虚线ab、cd均与导轨垂直，在ab与cd之间的区域存在垂直于导轨所在平面的匀强磁场．将两根相同的导体棒PQ、MN先后自导轨上同一位置由静止释放，两者始终与导轨垂直且接触良好．已知PQ进入磁场开始计时，到MN离开磁场区域为止，流过PQ的电流随时间变化的图像可能正确的是A．B．C．D．三、实验题10．如图（a），某同学设计了测量铁块与木板间动摩擦因数的实验．所用器材有：铁架台、长木板、铁块、米尺、电磁打点计时器、频率50Hz的交流电源，纸带等．回答下列问题：（1）铁块与木板间动摩擦因数μ=______（用木板与水平面的夹角θ、重力加速度g和铁块下滑的加速度a表示）（2）某次实验时，调整木板与水平面的夹角θ=30°．接通电源．开启打点计时器，释放铁块，铁块从静止开始沿木板滑下．多次重复后选择点迹清晰的一条纸带，如图（b）所示．图中的点为计数点（每两个相邻的计数点间还有4个点未画出）．重力加速度为9.8 m/s2．可以计算出铁块与木板间的动摩擦因数为_____________（结果保留2位小数）．11．某小组利用图（a）所示的电路，研究硅二极管在恒定电流条件下的正向电压U与温度t的关系，图中V1和V2为理想电压表；R为滑动变阻器，R0为定值电阻（阻值100Ω）；S为开关，E为电源．实验中二极管置于控温炉内，控温炉内的温度t由温度计（图中未画出）测出．图（b）是该小组在恒定电流为50.0μA时得到的某硅二极管U-t关系曲线．回答下列问题：（1）实验中，为保证流过二极管的电流为50.0μA，应调节滑动变阻器R，使电压表V1的示数为U1=______mV；根据图（b）可知，当控温炉内的温度t升高时，硅二极管正向电阻_____（填“变大”或“变小”），电压表V1示数_____（填“增大”或“减小”），此时应将R的滑片向_____（填“A”或“B”）端移动，以使V1示数仍为U1．（2）由图（b）可以看出U与t成线性关系，硅二极管可以作为测温传感器，该硅二极管的测温灵敏度为Δ||ΔUt=_____×10-3V/℃（保留2位有效数字）．12．某同学利用图示装置测量某种单色光的波长。
2019年全国统一高考物理试卷以及答案解析(全国2卷)
2019年全国统一高考物理试卷（全国2卷）注意事项：1、答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2、回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案标号。
回答非选择题时，将答案写在答题卡上。
写在本试卷上无效。
3、考试结束后，将本试卷和答题卡一并交回。
一、选择题：本题共8小题，每小题6分，共48分。
在每小题给出的四个选项中，第1～4题只有一项符合题目要求，第5～8题有多项符合题目要求。
全部选对的得6分，选对但不全的得3分，有选错的得0分。
1．（6分）2019年1月，我国嫦娥四号探测器成功在月球背面软着陆。
在探测器“奔向”月球的过程中，用h表示探测器与地球表面的距离，F表示它所受的地球引力，能够描述F 随h变化关系的图象是（）A．B．C．D．2．（6分）太阳内部核反应的主要模式之一是质子﹣质子循环，循环的结果可表示为4H→He+2e+2v已知H和He的质量分别为m p＝1.0078u和mα＝4.0026u，1u＝931MeV/c2，c为光速。
在4个H转变成1个He的过程中，释放的能量约为（）A．8MeV B．16MeV C．26MeV D．52MeV3．（6分）物块在轻绳的拉动下沿倾角为30°的固定斜面向上匀速运动，轻绳与斜面平行。
已知物块与斜面之间的动摩擦因数为，重力加速度取10m/s2．若轻绳能承受的最大张力为1500N，则物块的质量最大为（）A．150kg B．100kg C．200kg D．200kg4．（6分）如图，边长为l的正方形abcd内存在匀强磁场，磁感应强度大小为B、方向垂直于纸面（abcd所在平面）向外。
ab边中点有一电子发射源O，可向磁场内沿垂直于ab 边的方向发射电子。
已知电子的比荷为k。
则从a、d两点射出的电子的速度大小分别为（）A．kBl，kBl B．kBl，kBlC．kBl，kBl D．kBl，kBl5．（6分）从地面竖直向上抛出一物体，其机械能E总等于动能E k与重力势能E p之和。
高考物理专练题恒定电流(试题部分)
高考物理专练题恒定电流考点一电路的基本概念和规律1.一根长为L、横截面积为S的金属棒,其材料的电阻率为ρ。
棒内单位体积自由电子数为n,电子的质量为m,电荷量为e。
在棒两端加上恒定的电压U时,棒内产生电流,则自由电子定向移动的平均速率为()A.UneρL 2neρLC.neρLD.neρSLU答案A2.(2020届山西太原三校联考,6)有两个同种材料制成的导体,两导体是横截面为正方形的柱体,柱体高均为h,大柱体上底面边长为a,小柱体上底面边长为b,则()A.从图示电流方向看大柱体与小柱体的电阻之比为a∶bB.若电流方向竖直向下,大柱体与小柱体的电阻之比为a∶bC.从图示电流方向看大柱体与小柱体的电阻之比为1∶1D.若电流方向竖直向下,大柱体与小柱体的电阻之比为a2∶b2答案C3.(2020届河南平顶山联考,8)(多选)如图所示,A为电解槽,M为电动机,N为电炉,恒定电压U=12V,电解槽内阻r A=2Ω。
当S1闭合,S2、S3断开时,电流表A示数为6A;当S2闭合,S1、S3断开时,电流表A 示数为5A,且电动机输出功率为35W;当S3闭合,S1、S2断开时,电流表A示数为4A。
则()A.电炉的电阻为2ΩB.仅S1闭合时,电炉的发热功率为72WC.电动机的内阻为2.4ΩD.电解槽工作时,电能转化为化学能的功率为48W答案AB考点二闭合电路欧姆定律1.(2018河南名校联考,6)(多选)如图电路中,电源的内电阻为r,R1、R3、R4均为定值电阻,电表均为理想电表。
闭合开关S,当滑动变阻器R2的滑动触头向右滑动时,下列说法中正确的是()A.电压表的示数变小B.电流表的示数变小C.R1中电流的变化量一定大于R4中电流的变化量D.电压表示数的变化量与电流表示数的变化量之比一定小于电源的内电阻r答案BD2.在纯电阻电路中,当用一个固定的电源(设E、r是定值)向变化的外电阻供电时,关于电源的输出功率P随外电阻R变化的规律如图所示,则下列说法错误的是()A.当R=r时,电源有最大的输出功率B.当R=r时,电源的效率η=50%C.电源的输出功率P随外电阻R的增大而增大D.电源的效率η随外电阻R的增大而增大答案C3.(2018河南开封模拟,16)图甲所示是一种专供国内市场的家用电熨斗的电路图(额定电压为220V)。
高考物理专项复习《电磁感应》十年高考真题汇总
挂在直导线正上方，开关未闭合时小磁针处于静止状态。下列说法正确的是
A. 开关闭合后的瞬间，小磁针的 N 极朝垂直纸面向里的方向转动 B. 开关闭合并保持一段时间后，小磁针的 N 极指向垂直纸面向里的方向 C. 开关闭合并保持一段时间后，小磁针的 N 极指向垂直纸面向外的方向 D. 开关闭合并保持一段时间再断开后的瞬间，小磁针的 N 极朝垂直纸面向外的方向转动 8.(2011·北京卷·T19)某同学为了验证断电自感现象，自己找来带铁心的线圈L、小灯泡A、开 关S和电池组E，用导线将它们连接成如图所示的电路。检查电路后，闭合开关S，小灯泡发 光；再断开开关S，小灯泡仅有不显著的延时熄灭现象。虽经多次重复，仍未见老师演示时 出现的小灯泡闪亮现象，他冥思苦想找不出原因。你认为最有可能造成小灯泡末闪亮的原因 是
A.T1>mg，T2>mg B.T1<mg，T2<mg
C.T1>mg，T2<mg D.T1<mg，T2>mg
13.(2016·上海卷)磁铁在线圈中心上方开始运动时，线圈中产生如图方向的感应电流，则磁
铁
A.向上运动
B.向下运动
C.向左运动
D.向右运动
14.(2016·海南卷)如图，一圆形金属环与两固定的平行长直导线在同一竖直平面内，环的圆
