机器机构构件零件的区别与联系
机器机构构件零件的区别
与联系
This model paper was revised by the Standardization Office on December 10, 2020
机械、机器、机构、构件、零件的区分与联系
机械是机构和机器的总称。
机器是执行机械有运动的装置，用来完成有用的机械功或转换机械能。
机构是能实现预期的机械运动的各构件的基本组合体。
构件是由各类零件装配而成的各个运动单元。
零件是由各种材料做成的制造单元。
1.机器必须具有以下3个特征:
A、它们是人工的物体组合；
B、它们各个部分之间具有确定的相对运动；
C、它们用来代替或者减轻人类的劳动去完成有用的（如起重机、洗衣机和等）或者转换机械能（如内燃机、发电机等）。
2、机构仅具有机器的前2个特征。
例如内燃机中活塞、连杆、曲轴和组成的，车床中使齿轮能在上的一套（拔叉、连接轴、销、手柄等）操纵机构等。
3、机械:若撇开机器的做功和转换能量方面所起的作用，仅从结构和运动观点来看，则机器与机构之间并无区别，因此说：机械是机器和机构的总称。
4、构件组成机构的各个实体称为构件。
构件是由零件组合而成的，凡彼此之间没有相对运动，而与其他零件之间可以有相对运动的零件组合体称为构件。
构件可以是单一的整体，也可以是几个零件组成的刚性联接。
例如内燃机中的连杆就是由连杆体、连杆盖、、螺栓和螺母等几个零件组成，这些零件形成一个整体而进行运动，所以称为一个构件。
构件是运动的最小单元。
5、零件零件是构件的组成部分。
机构运动时，属于同一构件中的零件，相互之间没有相对运动，例如曲柄连杆中的连杆体、连杆盖、、螺栓和螺母等都称为零件。
零件是制造的单元。
在机械制造中，通常把零件分为2大类：一类为通用零件，它在各种机械中都能经常遇到，如螺钉、键、、等，通用零件一般按国家标准做成一定的规格和尺寸，所以又称。
另外一类称为专用零件，它只能出现于某些机械中，如中的叶片、内燃机中的活塞等。
机械设计基础复习说课讲解
1、双曲柄机构 2、曲柄摇杆机构 3、4 双摇杆机构
（二）急回特性
在曲柄摇杆中，当曲柄与连杆两次共线时，摇杆位于
两个极限位置，简称极位。
此两处曲柄之间的夹角θ 称为极位夹角。
C2
θ 180°＋θωB
C C1Aຫໍສະໝຸດ B1DDB2
当曲柄以ω逆时针转过180°+θ时，摇杆从C1D位置 摆到C2D。 所花时间为t1 , 平均速度为V1,那么有：
tg nP (d2)
➢牙型角 (相邻两侧边夹角)
➢牙侧角 β(侧边与轴线垂线
夹角)对于对称牙型 2
ββ α
ψ
三、矩形螺纹副条 自件 锁为 的：
四、螺纹连接的类型
1、螺栓连接： 普通螺栓连接：螺栓与孔之间有间隙，应用广泛 铰制孔用螺栓连接：螺杆外径与螺栓孔的内径基本尺寸相同。 承受较大横向载荷
2、螺钉连接：螺钉直接旋入被连接件的螺纹孔中，省去螺母，被连接件之 一较厚且不经常拆卸，以免被连接件的螺纹被磨损而使连接失效。
冲击类型的判断： （1）刚性冲击：加速度由0变为无穷大或由无穷大变为0 （2）柔性冲击：加速度由0变为有限值或由有限值变为0 （3）无冲击：加速度由0逐渐变化或逐渐变为0
三、凸轮廓线设计方法的基本原理（反转原理）
四.凸轮压力角的计算
tgα =
ds/dδ ± e
s + r20 - e2
基圆半径越小，压力角越大。
增大模数（10～15%） 。
三、轮齿弯曲强度计算危险截面的确定：30度切线法 四、齿轮的构造：齿轮轴：（当齿根圆直径与轴径接近时，可以将齿轮和轴做 成一体）、圆盘式（腹板式）：（齿顶圆直径小于等于500mm的齿轮可采用腹板 式结构）、轮辐式：（顶圆直径大于等于400mm时，常采用轮辐式结构）
机器机构构件零件之间的关系

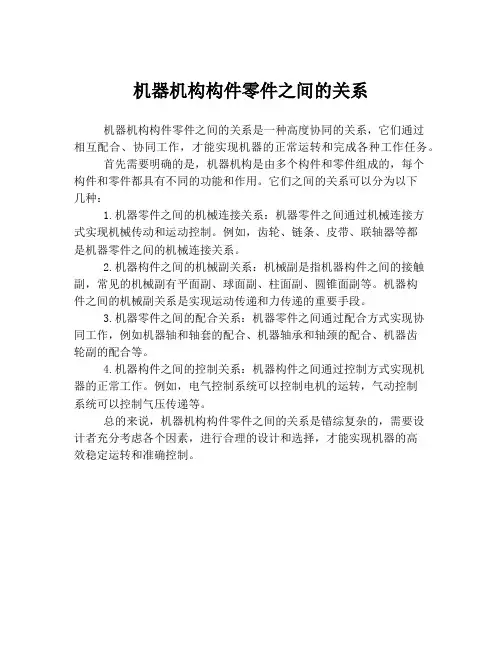

机器机构构件零件之间的关系
机器机构构件零件之间的关系是一种高度协同的关系，它们通过
相互配合、协同工作，才能实现机器的正常运转和完成各种工作任务。
首先需要明确的是，机器机构是由多个构件和零件组成的，每个
构件和零件都具有不同的功能和作用。
它们之间的关系可以分为以下
几种：
1.机器零件之间的机械连接关系：机器零件之间通过机械连接方
式实现机械传动和运动控制。
例如，齿轮、链条、皮带、联轴器等都
是机器零件之间的机械连接关系。
2.机器构件之间的机械副关系：机械副是指机器构件之间的接触副，常见的机械副有平面副、球面副、柱面副、圆锥面副等。
机器构
件之间的机械副关系是实现运动传递和力传递的重要手段。
3.机器零件之间的配合关系：机器零件之间通过配合方式实现协
同工作，例如机器轴和轴套的配合、机器轴承和轴颈的配合、机器齿
轮副的配合等。
4.机器构件之间的控制关系：机器构件之间通过控制方式实现机
器的正常工作。
例如，电气控制系统可以控制电机的运转，气动控制
系统可以控制气压传递等。
总的来说，机器机构构件零件之间的关系是错综复杂的，需要设
计者充分考虑各个因素，进行合理的设计和选择，才能实现机器的高
效稳定运转和准确控制。

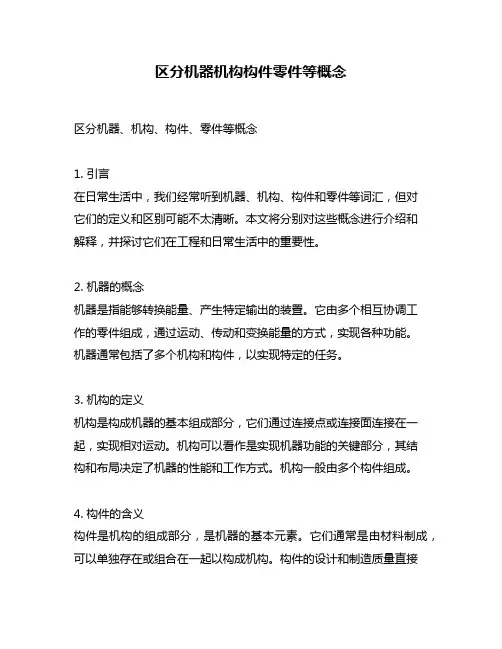

区分机器机构构件零件等概念
区分机器机构构件零件等概念区分机器、机构、构件、零件等概念1. 引言在日常生活中，我们经常听到机器、机构、构件和零件等词汇，但对它们的定义和区别可能不太清晰。
本文将分别对这些概念进行介绍和解释，并探讨它们在工程和日常生活中的重要性。
2. 机器的概念机器是指能够转换能量、产生特定输出的装置。
它由多个相互协调工作的零件组成，通过运动、传动和变换能量的方式，实现各种功能。
机器通常包括了多个机构和构件，以实现特定的任务。
3. 机构的定义机构是构成机器的基本组成部分，它们通过连接点或连接面连接在一起，实现相对运动。
机构可以看作是实现机器功能的关键部分，其结构和布局决定了机器的性能和工作方式。
机构一般由多个构件组成。
4. 构件的含义构件是机构的组成部分，是机器的基本元素。
它们通常是由材料制成，可以单独存在或组合在一起以构成机构。
构件的设计和制造质量直接影响机器的可靠性和性能。
5. 零件的意义零件是构成构件的元素，是机器中最小的可分割部分。
它们通常是通过制造工艺加工而成，以满足机构和构件的功能需求。
零件可以是螺栓、螺母、轴承等，也可以是更小的元素，如齿轮、销等。
6. 区分机器、机构、构件和零件根据上述定义，我们可以总结如下：- 机器是一个能够转换能量、产生特定输出的装置。
- 机构是机器的基本组成部分，通过连接点或连接面连接在一起，实现相对运动。
- 构件是机构的组成部分，是机器的基本元素。
- 零件是构成构件的元素，是机器中最小的可分割部分。
通过这个区分，我们可以更好地理解机器的结构、机构的作用、构件的重要性和零件的概念。
在工程设计中，了解这些概念可以促进正确的设计和制造过程，提高机器的性能和可靠性。
7. 个人观点和理解在我看来，机器、机构、构件和零件等概念在工程和日常生活中都具有重要意义。
机器是人类创造的伟大成就之一，它们在各个行业和领域起着关键作用。
机构是机器的核心，通过合理设计和布局，可以实现各种复杂的功能。
机械设计基础
1、什么是零件、构件、机构、机器、机械？有什么联系？有什么区别？零件：制造的单元；构件：运动的单元；机构：具有确定运动的构件系统称为机构；机器：执行机械运动的装置，用来变换或传递能量、物料、信息；（机构只传递运动和力，机器还传递其他）机械：机器和机构的总称2、何谓运动副和运动副元素？运动副有哪些类型？各有几个自由度？用什么符号表示？运动副：两个构件直接接触组成的仍能产生某些相对运动的联接；运动副元素：直接接触的部分（点、线、面）；1)按相对运动范围分有：平面运动副，空间运动副2)按运动副元素分有：①高副－点、线接触，应力高，②低副－面接触，应力低自由度：低副一个，高副两个：F=3n －2P L－P H3、什么是局部自由度？什么是复合铰链？什么是虚约束？如何判别？复合铰链：两个以上的构件在同一处以转动副相联。
局部自由度：构件局部运动所产生的自由度。
虚约束：对机构的运动实际不起作用的约束。
①两构件之间组成多个导路平行的移动副②两构件之间组成多个轴线重合的转动副③机构中传递运动不起独立作用的对称部分4、平面机构自由度的计算及注意事项？5、何谓形成速比系数K？它描述了机械的什么特性？他与极位夹角有何关系？在曲柄摇杆机构中，当曲柄与连杆两次共线时，摇杆位于两个极限位置，简称极位。
此两处曲柄之间的夹角θ称为极位夹角。
6、铰链四杆机构中，如何确定曲柄摇杆机构、双曲柄机构和双摇杆机构？按照给定的行程速度变化系数设计四杆机构的方法？铰链四杆机构有整转副的条件是最短杆与最长杆长度之和小于或等于其余两杆长度之和；整转副是有最短杆与其邻边组成的。
从哪个杆是机架来判断：最短杆为机架，机架上有两个整转副，双曲杆最短杆的邻边为机架，机架上只有一个整转副，曲柄摇杆最短杆对边为机架，机架上没有整转副，双摇杆7铰链四杆机构中，哪种机构可实现急回特性？曲柄摇杆、偏置曲柄滑块机构、摆动导杆机构8、平面机构中，传动角的大小对机构传力性能有何影响？压力角：从动件驱动力F 与力作用点绝对速度之间所夹锐角α。
简述零件与构件的区别
简述零件与构件的区别在机械制造领域中，零件和构件是两个常见的概念，它们在机械设计、制造以及维修中都扮演着重要的角色。
虽然这两个概念看起来有些相似，但是它们之间有着明显的区别。
本文将简述零件与构件的区别。
一、零件零件是指机械设备或者机器的组成部分，它们通常是单独制造的，并且可以被拆卸或更换。
在机械设计中，零件是指一些自成体系的部件，它们组合在一起可以形成机器或设备的部件。
零件通常包括一些基本的部件，例如轴、齿轮、螺钉、螺母、轴承等等。
这些零件可以通过加工、铸造、锻造等方法制造出来，并且可以在机械制造的过程中进行组装。
零件可以分为标准件和非标准件。
标准件是指在机械设计中使用频率较高的部件，例如螺丝、螺母、轴承等等。
这些部件通常具有标准化的尺寸和规格，可以在市场上购买到。
非标准件则是指在机械设计中使用频率较低的部件，例如特殊形状的齿轮、定制的轴等等。
这些部件通常需要根据具体的机械设计要求进行定制制造。
二、构件构件是指机械设备或者机器的组成部分，它们通常是通过组合零件而成的。
在机械设计中，构件是指一些由多个零件组成的部件，它们组合在一起可以形成机器或设备的部件。
构件通常包括一些较为复杂的部件，例如减速器、离合器、变速箱等等。
这些构件需要通过多个零件的组合来完成。
构件通常具有一定的功能和特点，例如减速器可以将高速旋转的动力转化为低速旋转的动力，离合器可以实现机器或设备的启动和停止。
构件的制造需要根据具体的机械设计要求进行，通常需要进行精密的加工和组装。
三、零件与构件的区别1、组成方式不同零件是机械设备或者机器的基本组成部分，它们通常是单独制造的，并且可以被拆卸或更换。
构件则是由多个零件组合而成的部件，它们具有更为复杂的功能和特点。
2、功能不同零件通常是用来实现某个基本功能的，例如轴承用来支撑机器或设备的旋转部分，螺丝用来连接机器或设备的不同部分。
构件则是用来实现更为复杂的功能和特点的，例如减速器用来将高速旋转的动力转化为低速旋转的动力，离合器用来实现机器或设备的启动和停止。
机械基础
塔齿轮变速机构
1－主动轴 2－导向键 3－中间齿轮支架 4－中间齿轮 5－拨叉 6－滑移齿轮 7－塔齿轮 8－从动轴 9、10－离合器 11－丝杠 12－光杠齿轮 13－光杠
57
倍增速变速机构
58
拉键变速机构
1－弹簧键 2－从动套筒轴 3－主动轴 4－手柄轴
59
二、无级变速机构
2．在中间平面内，蜗杆的轴面齿形角αx1和蜗 轮的端面齿形角αt2相等。即：αx1＝αt2
3．蜗杆分度圆导程角γ1和蜗轮分度圆柱面螺 旋角β2相等，且旋向一致。即：γ1＝β2
49
凸轮机构
凸轮机构的分类
按形状分
盘形凸轮 移动凸轮 圆柱凸轮
按从动件端 部形状和运 动形式分
尖顶从动件 滚子从动件 平底从动件
1
机器、机构、机械、构件和零件
2
机器与机构
机器——人们根据使用要求而设计的一 种执行机械运动的装置，用来变换或传递能 量、物料与信息，从而代替或减轻人类的体 力劳动和脑力劳动。
机构——具有确定相对运动的构件的组 合，它是用来传递运动和力的构件系统。
3
机 器 与 机 构 的 区 别
4
机器的组成
需设润滑装置
速度反应较快 结构简单，制造方便
信号传递较易，且易实现中距离控制
可用于易燃、易爆、冲击场合，不受 温度污染的影响，存在泄漏现象，但 不污染环境
具有中等推力
所用介质是空气，其寿命长，价格低
维护简单 噪声大
液压传动 影响较小 介质为液压油，可直接用于润滑， 不需要设润滑装置 速度反应较慢 结构复杂，制造相对较难 液压传递信号较难，常用于短距离 控制。 对温度污染敏感，存在泄漏现象， 且污染环境，易燃
机械原理复习
5、平面机构的组成原理：任何机构都可以看作是由若干基本 杆组依次联接于原动件和机架上所组成的系统。 机构=原动件+机架+基本杆组 ☆基本杆组：最简单的、不可再分的、自由度为零的构件组。 6、机构结构分析的步骤： （1）求Ｆ，确定原动件：原动件不同，机构级别可能不同。 （2）拆杆组:从远离原动件处开始→Ⅱ级（不行）→Ⅲ级 →…→直到只剩Ⅰ级 （每拆出一个杆组后，剩下的仍能组成机构，且 F不变） （3）确定机构级别：包含杆组的最高级别。
P24
P23 P12
P13
P14
P34
P12 P13
P23
四、机构的效率和自锁
1、移动副中的全反力（正压力和摩擦力的合力）：与相对速 度方向成 90 2、转动副中的全反力：R21：大小与外载荷平衡；方向与外载 荷相反；作用线与摩擦圆圆相切，对O的矩与相反。
FR12
FR32 FR21
FR21
用齿条刀具加工齿轮时，当把刀具相对于齿轮轮坯中心偏离 标准位置移远时，加工出来的齿轮称为 齿轮， 移近时，加工出来的齿轮称为 齿轮。 渐开线齿廓的几何形状与 的大小有关。 。
在蜗轮蜗杆传动中，蜗杆为右旋，则蜗轮的旋向应为 为什么一对渐开线标准直齿圆柱齿轮啮合能够保证定传动比？
标准直齿圆柱齿轮传动的重合度
。
设计凸轮机构时，凸轮的轮廓曲线形状取决于从动件的 A、运动规律 B、运动形式 C、 结构形状
为防止滚子从动件运动失真，滚子半径必须 凸轮理论廓 线的最小曲率半径。 A、< B 、> C、>=
凸轮机构中，基圆半径减小，会使机构压力角 A、增大 B、减小 C、不变
。
在设计凸轮机构时，应保证凸轮轮廓的最大压力角不超过 许用值的前提下，尽可能缩小凸轮的尺寸。（ ） 在凸轮机构中，若从动件在推程和回程采用等速运动，则运 转平稳，无冲击（ ） 在滚子直动从动件盘形凸轮机构中，改变滚子的大小对从动 件的运动规律无影响。（ ） 六、齿轮机构 1、齿廓啮合基本定律、节点、节圆、齿廓曲线的选择 （渐开线齿廓制造和安装方便，互换性好。）
机械基础
1. 什么是零件、构件、机构、机器、机械？它们有什么联系？又有什么区别？答零件是制造单元，构件是多个零件的组合，机构是多个构件的组合，机器是执行机械运动的装置，机器是由多个机构组成的，用来能量交换，机械是机器和结构的总称。
机器与机构的区别在于：机构只是一个构件系统，而机器除构件系统之外，还包含其他装置；机构只用于传递运动和力，而机器出传递运动和里之外，还具有变换或传递能量信息的功能。
2.何谓运动副和运动副元素？运动副有哪些类型？各有几个自由度？用什么符号表示？答：运动副是两个构件直接接触组成的仍能产生一定相对运动的连接（两个构件；直接接触；相对运动；元素：直接接触的部分:点，线，面）类型：低副（通过面接触的运动副）和高副（通过点或线接触组成的运动副）；低副有一个自由度，高副有2个自由度。
用符号F表示。
F=3n-2PL-PH。
机构的自由度取决于活动构件的件数以及运动副的性质和个数。
机构的自由度与原动件数相等。
3.机构是如何组成的？它必须具备什么条件？当原动件多于或少于机构的自由度时，机构将发生什么情况？答:机构是由原动构件，从动构件和机架来组成的。
必须具备的条件是：机构的自由度F>0,且F等于原动件数。
原动件大于机构的自由度时，机构中最弱的构件必将损坏；小于时，则机构不具有确定的相对运动。
4. 什么是机构的自由度？如何计算？答：机构的自由度是：活动构件的自由度总数减去运动副引入的约束总数。
F=3n-2PL-PH5 .什么是局部自由度？出现在哪些场合？什么是复合铰链？铰链数和构件数有何关系？什么是虚约束？一般出现在哪些场合？具体计算机构自由度时如何正确去掉局部自由度和虚约束？答：局部自由度是机构中常出现一种与输出构件运动无关的自由度。
在实际机械中常有出现。
复合胶链是两个以上构件同时在一处用转动副相连接。
构件数必须是两个以上。
虚约束是重复而对机构不起限制作用的约束。
一般出现的场合：1.两构件之间组成多个导路平行的移动副时，只有一个移动副起作用，其余都是虚约束。
机器机构构件零件的区别与联系
机械、机器、机构、构件、零件的区分与联系
机械是机构和机器的总称;
机器是执行机械有运动的装置,用来完成有用的机械功或转换机械能;
机构是能实现预期的机械运动的各构件的基本组合体;
构件是由各类零件装配而成的各个运动单元;
零件是由各种材料做成的制造单元;
1.机器必须具有以下3个特征:
A、它们是人工的物体组合；
B、它们各个部分之间具有确定的相对运动；
C、它们用来代替或者减轻人类的劳动去完成有用的如起重机、洗衣机和等或者转换机械能如内燃机、发电机等;
2、机构仅具有机器的前2个特征;例如内燃机中活塞、连杆、曲轴和组成的,车床中使齿轮能在上的一套拔叉、连接轴、销、手柄等操纵机构等;
3、机械:若撇开机器的做功和转换能量方面所起的作用,仅从结构和运动观点来看,则机器与机构之间并无区别,因此说：机械是机器和机构的总称;
4、构件组成机构的各个实体称为构件;构件是由零件组合而成的,凡彼此之间没有相对运动,而与其他零件之间可以有相对运动的零件组合体称为构件;构件可以是单一的整体,也可以是几个零件组成的刚性联接;例如内燃机中的连杆就是由连杆体、连杆盖、、螺栓和螺母等几个零件组成,这些零件形成一个整体而进行运动,所以称为一个构件;构件是运动的最小单元;
5、零件零件是构件的组成部分;机构运动时,属于同一构件中的零件,相互之间没有相对运动,例如曲柄连杆中的连杆体、连杆盖、、螺栓和螺母等都称为零件;零件是制造的单元;在机械制造中,通常把零件分为2大类：一类为通用零件,它在各种机械中都能经常遇到,如螺钉、键、、等,通用零件一般按国家标准做成一定的规格和尺寸,所以又称;另外一类称为专用零件,它只能出现于某些机械中,如中的叶片、内燃机中的活塞等;。
简述零件与构件的区别
简述零件与构件的区别在工程制图及机械设计过程中，常会出现“零件”和“构件”这两个术语。
相信很多人会混淆这两者的含义，甚至有些人可能将它们视为同义词。
实际上，零件和构件虽然在很多方面存在一定的联系，但它们本质上是有区别的。
本文将简要介绍零件和构件的基本概念和区别。
一、零件的定义零件是指一种独立的元件，它可以拆卸和组装，并能够在一定程度上独立地完成某种功能。
通常情况下，一台机器或设备都由许多不同的零件组成，每个零件只有在组合后才能发挥出它应有的功能。
可以说，零件是机械结构的组成部分，是制造机器或设备的基本单位。
零件根据形状和功能的不同，可以分为机械零件、电气零件、液压零件、气动零件等等。
通常情况下，零件的制造工艺比较简单，不需要过多的机械加工或加工精度要求不高，但每个零件都必须保证质量和精度，以保证整个机器或设备的正常运转。
二、构件的定义构件是指一个完整的机械结构部件，其作用是支承和传递载荷。
与零件不同的是，构件通常是由多个零件组成的，是一个功能完备的机体。
构件可以使机器或设备更加稳定和牢固，并能够对其整体性能产生重要的影响。
构件通常承担的是机械结构的核心功能，比如传动轴、齿轮轴、联轴器等等。
因此，构件的制造工艺通常比较复杂，需要较高的加工技术和精度要求。
在机械设计过程中，构件的设计往往是优化机器性能、提高生产效率的关键之一。
三、零件和构件的区别根据上述定义，可以看出零件和构件有以下几个区别：1、结构不同零件是机械结构的组成部分，是机体的基本单位。
构件是一个完整的机械结构部件，是有机体组成的。
2、功用不同零件可以在一定程度上独立完成某种功能，但是它所完成的功能对整个机体的作用比较有限。
构件承担的是机械结构的核心功能，是机器或设备的重要构成部分。
3、制作难度不同零件的制造工艺比较简单，不需要过多的机械加工或加工精度要求不高，但每个零件都必须保证质量和精度，以保证整个机器或设备的正常运转。
构件的制造工艺通常比较复杂，需要较高的加工技术和精度要求。
