支架及组件安装技术交底(2021)
光伏场区组件安全技术交底模板

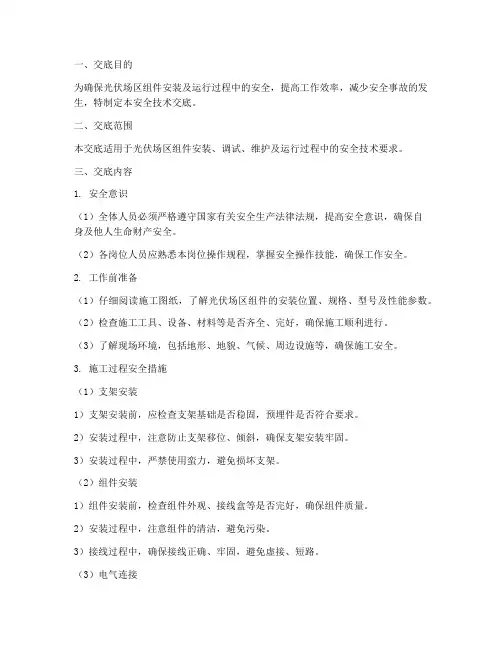

一、交底目的为确保光伏场区组件安装及运行过程中的安全，提高工作效率，减少安全事故的发生，特制定本安全技术交底。
二、交底范围本交底适用于光伏场区组件安装、调试、维护及运行过程中的安全技术要求。
三、交底内容1. 安全意识（1）全体人员必须严格遵守国家有关安全生产法律法规，提高安全意识，确保自身及他人生命财产安全。
（2）各岗位人员应熟悉本岗位操作规程，掌握安全操作技能，确保工作安全。
2. 工作前准备（1）仔细阅读施工图纸，了解光伏场区组件的安装位置、规格、型号及性能参数。
（2）检查施工工具、设备、材料等是否齐全、完好，确保施工顺利进行。
（3）了解现场环境，包括地形、地貌、气候、周边设施等，确保施工安全。
3. 施工过程安全措施（1）支架安装1）支架安装前，应检查支架基础是否稳固，预埋件是否符合要求。
2）安装过程中，注意防止支架移位、倾斜，确保支架安装牢固。
3）安装过程中，严禁使用蛮力，避免损坏支架。
（2）组件安装1）组件安装前，检查组件外观、接线盒等是否完好，确保组件质量。
2）安装过程中，注意组件的清洁，避免污染。
3）接线过程中，确保接线正确、牢固，避免虚接、短路。
（3）电气连接1）电气连接前，检查接线端子、电缆等是否完好，确保电气连接质量。
2）接线过程中，注意防止误操作，确保电气安全。
3）电气连接完成后，进行绝缘测试，确保绝缘性能符合要求。
4. 运行维护安全措施（1）定期检查光伏场区组件，发现异常情况及时处理。
（2）定期对光伏场区进行清洁，确保组件清洁。
（3）加强电气设备维护，确保设备正常运行。
四、注意事项1. 严禁酒后作业、疲劳作业，确保作业人员精神状态良好。
2. 严禁违章操作，严格按照操作规程进行作业。
3. 严禁在光伏场区进行高空作业，如需进行高空作业，必须采取安全防护措施。
4. 严禁携带易燃易爆物品进入光伏场区。
五、应急处理1. 发生火灾时，立即切断电源，使用灭火器进行灭火。
2. 发生触电事故时，立即切断电源，进行现场急救。
光伏安装工程安全技术交底模板
一、工程概况1. 工程名称：_______光伏发电站安装工程2. 工程地点：_______3. 工程规模：_______4. 工程内容：光伏支架及组件安装、电缆敷设、并网系统安装等。
二、安全注意事项1. 人员安全（1）所有参与施工人员必须经过专业培训，熟悉光伏安装工程的安全操作规程。
（2）施工人员必须穿戴好安全帽、安全带、防滑鞋等个人防护用品。
（3）施工过程中，不得酒后作业，确保精神饱满，注意力集中。
2. 设备安全（1）施工前，检查设备是否完好，确保符合安全要求。
（2）使用机械设备时，必须按照操作规程进行操作，不得违章操作。
（3）设备运行过程中，注意观察设备运行状态，发现异常情况立即停机检查。
3. 施工现场安全（1）施工现场应设置明显的警示标志，提醒施工人员注意安全。
（2）施工现场应保持整洁，及时清理杂物，确保通道畅通。
（3）施工现场应设置消防器材，确保消防设施完好。
4. 电气安全（1）施工过程中，严格遵守电气安全操作规程，防止触电事故发生。
（2）电气设备安装、调试、检修等操作应由专业人员进行，不得私自操作。
（3）施工现场电气线路敷设应按照设计要求进行，确保线路安全可靠。
5. 高处作业安全（1）高处作业人员必须经过专业培训，取得高处作业操作资格证书。
（2）高处作业人员必须佩戴安全带，系好安全绳，确保安全。
（3）高处作业区域应设置安全防护措施，防止坠落。
三、施工工艺及注意事项1. 施工工艺（1）光伏支架及组件安装：按照设计图纸要求，进行支架基础放线、支架安装、组件安装等工序。
（2）电缆敷设：按照设计要求，进行电缆敷设、接线、接地等工序。
（3）并网系统安装：按照设计要求，进行逆变器、汇流箱、配电柜等设备的安装、调试、验收。
2. 施工注意事项（1）施工过程中，严格按照施工工艺进行操作，确保工程质量。
（2）施工过程中，注意检查设备连接是否牢固，防止因设备松动导致安全隐患。
（3）施工过程中，注意观察施工现场环境，防止因恶劣天气等原因导致安全事故。
光伏支架安装安全技术交底
光伏支架安装安全技术交底一、前言光伏支架是支撑光伏组件的重要设备，其安装质量直接影响光伏电站的安全稳定运行。
为了确保光伏支架的安全安装，本文将就光伏支架安装安全技术进行交底，以便工程人员明确安全操作规程，做好相关安全措施，并确保安全生产。
二、光伏支架安装前的准备1. 人员准备在开始光伏支架的安装工作之前，必须确保参与安装的工程人员拥有专业的安装经验和技能，并且持有相关的安全操作证书。
工程人员必须穿着符合安全标准的劳动防护服装及配戴安全防护用具。
2. 工具准备对于光伏支架的安装工作，必须使用符合标准的专业安装工具，并且要对工具进行检查，确保其完好无损。
在使用高空作业设备时，必须确保设备的安全状态，并对相关操作人员进行专业培训。
3. 现场准备在进行光伏支架安装前，必须对安装场地进行详细的调查，确保场地平整，无障碍物，符合安全要求。
还需要对各类安全风险进行评估，并在发现安全隐患时及时进行整改。
三、光伏支架安装安全技术交底1. 安装位置确定在确定光伏支架的安装位置时，必须考虑支架的稳固性和安全性。
要确保支架安装的地基扎实，必要时要进行地基处理和加固，避免因地基问题导致支架不稳定。
2. 钢构件安装在进行钢构件的安装时，必须严格按照设计要求进行操作，确保每个连接部位的牢固性。
对于焊接的部分，必须由具有焊接资质的电工进行操作，严格按照焊接工艺要求进行。
3. 光伏组件安装在进行光伏组件的安装时，必须严格按照光伏组件的安装说明进行操作，确保光伏组件的安装牢固、稳定。
避免因组件安装不当而导致的安全隐患。
4. 安全防护在进行光伏支架安装工作时，必须设置安全警示标志，确保安装现场的安全通道畅通，并设置警戒线以保证工程人员的安全。
对于高空作业的工作人员，必须佩戴安全带，并严格遵守相关的安全操作规程。
5. 安全检查在完成光伏支架的安装后，必须进行全面的安全检查，确保每一个连接部位的牢固性和稳定性。
还要对施工现场的安全状况进行检查，及时发现并消除安全隐患。
光伏支架安装技术交底
工程名称
100MWp光伏发电项目
2MWp样板方阵光伏支架安装
分部工程
支架安装
工程编号
交底内容：
20#及21#样板工程光伏支架安装形式为固定式支架。支架要严格按照图纸及厂家技术指导人员要求进行安装，现将支架安装进行交底。
1工艺流程：
1）支架安装流程
支架安装时需按照设计图纸，合理安排安装顺序，避免损坏零部件及部件镀锌层。
检查地锚桩基础尺寸（前后支腿偏差左右向偏差应小于20mm）单排光伏组件最边侧组架最低点前立柱安装（立柱顶部距地面约460mm左右，斜梁前端端部距离地面大于300mm）→后立柱及斜梁安装（使用磁性数显坡度仪找正角度调整后立柱高度，如后立柱超长需使用管子刀或无齿锯截取并刷涂环氧富锌底漆防腐，过短使用支腿顶部连接件加长立柱长度）→边侧第二架支架相邻前后立柱及斜梁安装并找正角度→通过拉设两趟控制线定位斜梁上下斜梁固定孔中心找正第一架组串中部三根立柱及斜梁角度并确保四根斜梁处以同一水平面→安装组串檩条并确保光伏组件安装孔位对角线误差符合安装组件要求→依次找正安装其他此排组串→斜撑、拉筋安装→联接紧固（班组自检）。
3支架安装尺寸偏差要求
1）支架檩条水平位置偏差不得大于±5cm。垂直度偏差每米不应大于±1度，支架角度偏差不应大于±1度。
2）对不能满足安装要求的支架，应责成厂家进行挑换。
3）支架安装的允许偏差应符合下表中的规定。
表1 支架安装允许偏差
项目
允许偏差（cm）
中心线偏差
≤10
垂直度（每米）
≤1
水平偏差
相邻横梁间
4）包装箱、包装纸、苯板等包装物必须分类回收。
5成品保护
1）安装完成后应对支架进行检查，用清水或清洁剂洗净支架表面油污和粉尘，用棉布擦拭干净。
光伏支架及组件安装技术交底
（六）严禁在雨中进行光伏组件的连接工作。
（七）组件安装过程中部分禁止行为图示。
交底人
日期
接受人（全员）签名：
5、组件连接板的安装，安装图纸要求预装组件中垫板，可以不用紧固，以便组件安装时调整固定。
二、光伏太阳能组件安装：
（一）光伏组件安装前应做下列准备工作：
1、宜按照光伏组件的电压、电流参数进行分类和组串。
2、光伏组件的外观及各部件应完好无损。
（二）光伏组件的安装应符合下列要求：
1、光伏组件应按照设计图纸的型号、规格进行安装。
2、支架倾斜角度偏差度不应大于33±1°。
3、固定支架安装的允许偏差应符合表5.2.2中的规定。
表1固定支架安装的允许偏差
项目名称
允许偏差（mm）
中心线偏差
≤2
梁标高偏差（同组）
≤3
立柱面偏差（同组）
≤3
（三）支架的安装程序
1、
2、利用带线及水平尺等工具确定一组支架基础U型螺栓调节螺母的位置，然后安装前立柱，利用水平尺检查调整前立柱的垂直度。
1）采用型钢结构的支架，其紧固度应符合设计图纸的要求及现行国家标准《钢结构工程施工质量验收规范》GB50205的相关规定。
2）支架安装过程中不应强行敲打，不应气割扩孔。对热镀锌材质的支架，现场不宜打孔。
3）支架安装过程中不应破坏支架防腐层。
4）手动可调式支架调整动作应灵活，高度角调节范围应满足设计要求。
光伏支架及组件安装技术交底
单位
江苏省建筑工程集团有限公司
编号
目的
确保光伏本体安装质量满足合同及规范要求
范围
本工程范围内光伏本体安装工程
一、光伏支架安装：
支架预压施工技术交底(图文并茂)
1支架现浇梁支架预压施工技术交底1.交底范围本交底适用于斑竹互通立交匝道桥支架现浇梁支架预压施工技术交底。
2.施工准备（1）支架搭设完成后，对支架平面位置，顶面高度等进行全面复核，并对支架安装的牢固、整体及安全性进行全面检查、验收，检查支架搭设、安装、受力的整体性、均匀性，保证支架的整体强度和刚度，确保支架的施工过程中的安全可靠。
（2）模板拼装完毕，临边防护、操作平台准备就位。
（3）模板尺寸、位置、标高等检查评定合格。
（4）作业人员已接受岗前安全教育，班组长做班前讲话，准备并检查安全劳保用品。
（5）所需相关工机具及仪器全部到位，并确保现场用电、机械设备正常运行。
主要设备：吊车，装载机。
3.工艺流程图4.施工步骤施工步骤一：沙袋装填（1）预压方式：使用尼龙编织袋装填沙子进行预压。
（2）预压荷载：预压荷载为梁体自重的120%=（砼自重+模板及型钢自重+现浇箱梁钢筋重)x1.2=(980.5t+45.8t+162.125)*1.2=1426.11t。
（3）沙袋数量：每个砂袋计划装1.5吨，沙袋填装951袋。
（4）沙袋装填：人工配合装载机、吊车进行装袋，吊车吊钩配备电子称重吊钩，控制沙袋装填重量，每袋误差控制要求±10kg以内。
（5）沙袋装填位置与预压部位同处于吊车作业范围内，避免沙袋来回倒运。
质量标准：每袋误差控制要求±10kg以内。
操作要点：沙袋不得填装石块或混杂钢筋等尖锐物，沙袋吊装时防止铁钉或者尖锐的硬物把沙袋挂破。
施工步骤二：布设沉降观测点（1）测点布设：支架在预压过程中需观测8个断面共64个观测点，具体观测位置设在每跨的端部2m处，每5m设置一道观测断面，每组分支架基础左、中、右三个点，左右翼缘各1个点，底模左、中、右三个点。
（2）观测点使用钢钉钉入模板，外露长度1cm，地基基础观测点提前预埋钢筋头或使用水泥钉强行钉入，外露长度3cm。
喷涂油漆按断面依次编号。
交底人：复核人：交底接收人：1质量标准：钢钉钉入模板观测点外露长度1cm，水泥钉钉入地基基础观测点外露长度3cm。
柔性支架安装安全技术交底模板
一、交底目的为确保柔性支架安装过程中的安全，预防事故发生，特制定本安全技术交底。
二、交底对象参与柔性支架安装的全体人员。
三、交底内容1. 工程概况- 工程名称：______工程- 施工地点：______- 施工单位：______- 施工时间：______2. 柔性支架安装要求- 按照设计图纸和规范要求进行施工。
- 严格按照操作规程进行安装，确保支架的稳定性。
- 针对不同地形、地质条件，采取相应的施工措施。
3. 安全技术措施- 人员安全- 安装人员必须经过专业培训，具备相应的操作技能。
- 严格遵守劳动纪律，不得酒后作业。
- 佩戴好安全帽、安全带等个人防护用品。
- 设备安全- 使用的设备必须符合国家标准，并经过定期检查和保养。
- 严禁使用不合格的设备。
- 设备操作人员必须熟悉设备性能，确保操作正确。
- 现场安全- 施工现场应设置明显的警示标志，提醒人员注意安全。
- 施工现场应保持整洁，不得堆放杂物。
- 施工过程中应保持通道畅通，防止发生碰撞事故。
- 支架安装安全- 柔性支架的安装应按照以下步骤进行：1. 检查支架组件是否完好，有无损坏。
2. 根据设计图纸，确定支架的安装位置和角度。
3. 使用专业工具进行支架的安装和调整。
4. 确保支架的连接牢固，无松动现象。
5. 安装完成后，对支架进行验收，确保符合设计要求。
4. 应急预案- 发生安全事故时，立即停止作业，迅速撤离现场。
- 立即上报事故情况，并启动应急预案。
- 根据事故情况，采取相应的救援措施。
四、注意事项1. 安装过程中，如发现异常情况，应立即停止作业，查明原因并采取措施后，方可继续施工。
2. 安装完成后，应对支架进行试运行，确保其正常工作。
3. 定期对支架进行检查和维护，确保其安全可靠。
五、交底人（签名）六、接受人（签名）七、交底日期____年____月____日。
电缆沟支架安装技术交底模版
电缆沟支架安装技术交底模版I. 安装技术交底基本信息项目名称：项目地点：施工单位：施工负责人：施工日期：施工内容：II. 安装技术交底内容1. 电缆沟支架类型a) 描述电缆沟支架的种类、规格和材料。
b) 说明为什么选择该种类的电缆沟支架。
2. 施工前准备a) 确定电缆沟支架的安装位置和布局。
b) 进行现场勘测和测量，确保安装位置的准确性。
c) 准备所需的工具和设备。
3. 安装步骤a) 清理施工区域，确保无障碍物。
b) 根据设计图纸确定支架的安装间距和高度。
c) 安装支架前，预先打好标记，确保支架位置的准确性。
d) 安装支架时，确保支架的水平度和垂直度。
e) 固定支架时，使用合适的固定方式，确保支架的牢固性。
f) 检查支架的安装质量，确保支架符合要求。
4. 施工安全要求a) 详细说明安全操作规程和注意事项。
b) 强调施工人员必须佩戴个人防护装备。
c) 强调施工现场的安全管理责任。
5. 质量控制要求a) 说明电缆沟支架的质量控制标准。
b) 强调施工人员必须严格按照施工规范进行操作。
c) 提供常见质量问题及解决方法的参考。
6. 技术交底记录a) 确保技术交底的准确记录和归档。
b) 确保记录包括项目名称、日期、参与人员和交底内容。
III. 安装技术交底注意事项1. 确保所有施工人员都了解并遵守本交底要求。
2. 确保施工负责人进行现场监督和指导。
3. 确保施工过程中严格按照设计图纸和施工规范进行操作。
4. 如有任何问题或疑问，及时与设计方或监理方沟通。
5. 如有需要，及时调整施工计划和安排。
IV. 技术交底验收1. 安装完成后，按照设计图纸和施工规范进行验收。
2. 验收合格后，及时通知相关负责人和监理方。
3. 如有不合格项，及时整改并重新进行验收。
以上为电缆沟支架安装技术交底模板，可根据实际情况进行修改和补充。
