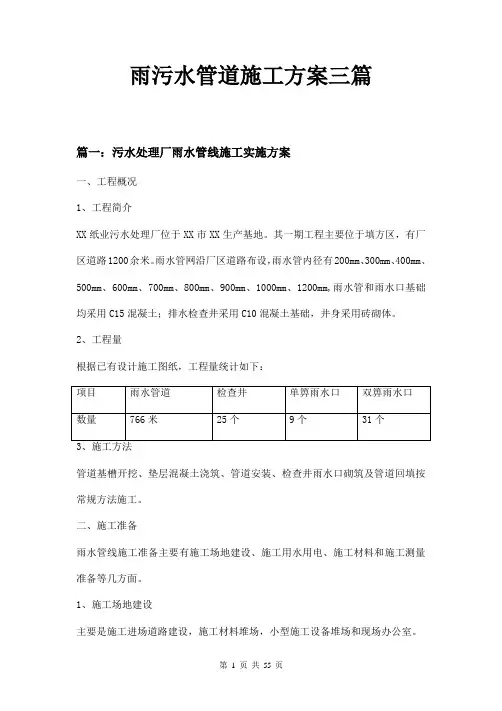

雨污水管道施工方案一、工程概况：1、雨水管道（1）、横断面布置位置：雨水管道在K3+600—K4+010段采用双排布设，设置在两侧慢车道下，雨水管道中心线距离道路中心线为16m；在K4+642—K5+082段为单排布设，设置在右侧慢车道下，雨水管道中心线距离道路中心线为12.5m；我施工段全长1162m。

（2）、排水方向：K3+600--K3+720左、K3+600--K3+740右的雨水分别在K3+740右、K3+720左处设预埋支管排向涧河中去；K3+760—3+880左、K3+900—4+000左的雨水分别在K3+880、K3+900处设预埋支管排向涧河中；K3+760—K3+890右的雨水在K3+760处设预埋支管排向涧河中；K3+898—K4+010右的雨水在K3+898处排向K3+898处的老过路雨水排水管道中；K4+642—K5+082右的雨水在K4+922处设预埋过路支管左侧的排水河中。

（3）、管材、接口及基础：雨水管道直径采用600mm，约每隔40m设一检查井，雨水管道采用钢筋砼管道（II级），接口采用柔性承插口，用橡胶圈密封。

雨水管道直径d=600mm，且井深H≤6m时采用直径为1000mm的雨水检查井。

支管接入处设置落底式窨井，其余井做流槽式，井盖材料可以根据业主要求采用。

干管及支管覆土采用砂石基础，120°水泥混凝土抗肩（补充雨、污水管道基础调整的说明）。

（4）、雨水口及预留支管：雨水口设置在快车道两侧与慢车道的外侧，采用乙型双蓖式雨水井，篦座与篦盖采用复合材料，井壁采用M10水泥砂浆MU10砖，井内壁采用1：2水泥砂浆抹面，厚10mm，井底采用C25混凝土及碎石基础。

雨水口连接管管径采用D300mm钢筋混凝土管（II级）。

2、污水管道（1）、横断面布置位置：污水管道在K3+600—K3+660段采用双排布设，设置在两侧慢车道下，污水管道中心线距离道路中心线为14m；在K3+690—K4+005段采用单排布设，设置在右侧慢车道下，污水管道中心线距离道路中心线为14m；在K4+640—K5+000段采用单排布设，设置在左侧慢车道下，污水管道中心线距离道路中心线为13m；全长775m。

（2）、排污方向：K3+600—K3+660段的污水均汇流到237省道的污水检查井（南巽路外接237省道的检查井）中，K3+690—K4+005右的污水在K3+60处汇流到南巽路的检查井中，K4+640—K5+000左的污水暂延伸到南门大街。

（3）、管材、接口及基础：污水管道直径采用400mm与600mm，约每隔40m设一检查井，污水管道采用钢筋砼管道（II级，III级），其中当覆土h≥3m时，干管采用III级钢筋混凝土管道，其余采用II级管。

接口采用柔性承插口，用橡胶圈密封，聚流或聚氨脂密封膏嵌缝。

污水管道内壁用环氧煤沥青处理，防止管道被工业污水腐蚀。

井深H≤6m时采用直径为1000mm的污水检查井。

支管接入处及管道变径处设置落底式窨井，其余井做流槽式，井盖采用钢纤维砼井盖。

干管及支管基础同雨水管道基础。

（4）、预留支管：预留管道设置在道路两侧，约每隔80~120m设置一道，并以2‰的坡度流向排水干管，预留支管与干管管顶平接，预留支管位置可以根据实际情况适当调整，沿线预留支管伸出道路边缘1m，并设置检查井，预留支管与干管管顶平接。

预留支管管径采用D300mm、D400mm、D500mm钢筋混凝土管（II级，III级）。

二、雨、污水管道主要施工方案（一）、施工工艺流程排水施工工艺流程图（二）、土方工程1、土方工程包括：土方的挖运，槽坑的回填等。

2、挖方施工⑴土方开挖前认真熟悉图纸，了解该实挖槽断面的土质和地下水位、地下及地上构筑物以及施工环境等情况，合理地确定沟槽开挖断面，选用施工方法和施工机械，并制定必要的安全措施，以保证施工质量、工期及安全；⑵结合本工程特点，管道基本都在原老路慢车道中，所以先挖除老路慢车道结构层（外弃），然后再开挖管道沟槽。

开挖时严格按开挖线施工，采取按井位分段施工、从下游向上游逐段推进的开挖方法。

我们考虑用挖沟机进行沟槽开挖，随挖随运走，以尽量增加管道施工作业面。

先施工主干管，然后施工支线。

不得一次性开挖沟槽过长，以避免不必要的塌方和雨后沟槽积水。

挖出的土方堆积在沟槽边1米以外，堆土高度不超过1.5米，并必须留有施工通道。

⑶土方开挖不得超挖，防止对基底土的扰动。

在机械挖土时，应使坑槽底的控制标高比设计标高高20cm左右，待铺设基础前人工挖除。

若个别地方超挖时，用碎石至管基。

挖槽过程中若发现坟穴、枯井、土质不均匀等特殊问题时，应由设计单位确定地基处理方案，并办理变更设计手续。

3、沟槽排水：由于污水开挖深度较深，不可避免地沟槽内可能会出现积水，如果沟槽底基土被水浸泡，达饱和状态，经过扰动由固塑状变成液态，形成“基底扰动”质量通病，影响正常基础施工操作。

故必须设置好排水系统。

施工中常用集水井法进行排水。

⑴集水井：因施工条件限制，应尽可能不在沟槽外侧开挖集水井坑。

因为市政工程各井位均距离不远，一般为40米左右，为了节省造价，我们考虑于检查井槽坑边角位置留设集水井。

集水井的尺寸和深度以能满足正常集水为宜，最后用水泵将水抽出。

如图1-1所示。

⑵排水沟：在沟槽槽底两侧挖出排水沟，使水流向下游的集水井。

排水沟断面尺寸不宜超过30×30cm ，排水沟底应低于槽底30cm 。

如图1-2所示。

在排水施工期间，针对现场临时排水系统要定期派人检查，以确保施工的顺利进行。

排水方向从最高处排向最低处，并在最低处设置集水井，最后用水泵抽出。

排水沟可设置坑槽底两侧，施工结束后填实恢复。

如遇流砂也可采用各种井点降水法，将地下水降至基坑最低标高以下0.5米再施工。

集水井位置注：“ ”为水流方向-分层开挖层数4、沟槽的测量控制沟槽的测量控制方法较多，比较准确而方便的方法是坡度板法。

坡度板的埋设方法如下：⑴坡度板埋设的间距一般为10m 。

管道纵向折点和附属构筑物处，应根据需要增设一块坡度板，坡度板距槽底的高度不应大于3m 。

图1-1 集水井布置示意图图1-2 排水沟布置示意图⑵由于我们考虑是机械挖土，坡度板应在机械挖土后，人工清底前埋设。

如果局部地段不具备机械施工条件，而改用人工开槽时，这些地段的坡度板则应在开槽前埋设。

⑶坡度板应埋设牢固并加以保护，板顶不应高出地面（设于底层槽时，则不应高出槽台面），两端伸出槽边不应小于30cm。

⑷板的截面一般采用5cm×15cm（木板）。

坡度板上钉管线中心钉和高程板，高程板上钉高程钉。

中心钉控制管道中心线，高程钉控制沟槽和管底高程。

⑸相邻两块坡度板的工程钉至槽底或管底的垂直距离相等，则两个高程钉的连线的坡度即为管底坡度。

⑹具体做法：①管线中心钉钉在坡度板的顶面；②高程板钉在坡度板的侧面上，应保持相互垂直，所有高程板宜钉在管道中心线的同一侧；③高程钉钉在高程板靠中线的一侧；④坡度板上应标明桩号（检查井处的坡度板同时应标明井号）及高程钉至各有关部位的下反常数。

变换常数处，应在坡度板两侧分别书写清楚，并分别标明其所用的高程钉。

受地面或沟槽断面等条件限制，不宜埋设坡度板的地段，可在沟槽两侧槽壁或槽底两边，对称地测设1对高程桩，每对高程桩上钉1对等高的高程钉。

高程桩的纵向距离以10m为宜。

在沟槽成型后、下道工序开始之前，应及时校测管道中心线及高程桩的高程。

5、槽坑回填夯实⑴沟槽回填前，应将沟槽内的砖、石、木块等杂物清除干净；⑵沟槽回填时，隐蔽工程的施工质量必须已验收合格。

⑶管道胸腔部位的处理，根据有关施工规范。

⑷管道两侧及检查井周边轻夯压实，密实度93%以上；管顶以上50cm 采用电锤夯实，并分层进行密实度试验，达质检标准。

50cm以上采用冲击夯先夯，然后创造条件放下槽坡道， 8-10t压路机下槽碾压。

⑸密实度按轻型击实标准分层夯填压，分层试验密实度。

管顶以上50cm 内密实度达87%以上，管顶以上50cm以上按道路施工要求进行施工。

⑹管道两侧和管顶以上50cm范围内的回填材料，应由沟槽两侧同时对称均匀分层回填，两侧高差不得超过30cm，以防止管道位移。

填土时不得将土直接抛砸在管道上。

回填其它部位时，应均匀运土入槽，不得集中推入。

⑺需拌和的回填材料，应槽外拌和均匀，不得在槽内拌和。

⑻回填时，为保持沟槽排水顺畅，应先回填上游地段，再回填下游地段，最后回填集水井地段。

⑼检查：每层土夯实后，应测定其压实度。

6、质量控制a.槽坑开挖不得扰动基础原状态，不得超挖，如有超控应按软弱地基处理办法执行。

b.确保边坡稳定，防止塌方，机械挖方应严格按要求放坡，高差达3米以上应分两层开挖。

做好坑内地下积水的排除，保持基底干槽施工，基坑要按设计高程及考虑操作面以后的确定宽度整修、夯实。

c.土方挖完在铺砂石基础前及时报请监理人员检查验收。

d.回填压实必须分层回填夯实，每层回填夯实后要报请监理检查验收合格后方可继续施工，回填土必须提供压实度报告。

e.土方开挖时应注意天气情况，若天气阴晴不定，应逐层开挖，同时留好排水沟和集水井，并配好抽水泵，以备万一。

f.开挖到位后若发现槽底土质较差，需进行地基加固时，应与甲方、监理商定。

g.若开挖时发生与其它管线相交叉的情况，则必须与甲方、监理、管线单位共同制定保护方案。

在方案未完成之前，必须在现场采取临时加固措施。

7、沟槽开挖方法如下图：B：上口宽度，b1：管道基础宽，b：管道沟槽底口宽b=b1+1.0m(工作面宽度为每侧50cm).测放沟槽的开挖中心线，确定槽口开挖宽度，并用石灰线标明开挖边线,开挖过程中如遇有土质较差的地段应加大开槽坡度，开挖时应及时安设龙门板，控制中线和槽底高程。

开挖口线5米以内，不得堆土或堆放杂物。

采用履带式挖土机挖土，由于该地段下为杂填填土及粉性土,所以边坡暂按0.67放坡系数进行放坡，开挖后根据实际状况适当加大放坡系数，开挖边坡由现场监理单位、设计单位、建设单位、施工单位现场确定。

在开挖污水管道沟槽时，将表下80cm左右的土方放在管道外侧进行掺灰处理，用于管道的回填6%灰土，继续开挖的土方放在另一侧晾晒用于下一步的土方施工。

在挖到距沟槽底20cm时停止机械开挖，用人工整平槽底，进行下一步施工。

当房屋紧贴路基边缘时,地下水位较高,在沟槽开挖施工时,为了保证房屋的安全,减少施工带来影响,计划采用密打钢板桩进行边坡防护.因雨、污水管道中心线相距2米，在污水管道回到雨水管道槽底高程时进行停止回填，进行雨水管道开挖，开挖如图所示的阴影部分的土方，具体施工方法同污水。

（三）、基础施工1、雨、污水管道干管及支管采用砂石基础，120°水泥混凝土抗肩2、遇软弱地基或其他复杂地基情况时，应与业主、监理工程师及规划设计人员联系，进行相应的基础处理。
