调音台按键说明
MIC—为话筒插口（低电平信号）
LINE—为线路插口（高电平信号）
INS—为断点插口
LEX FX 效果器发送
GAIN—增益控制旋钮
MIX SUB 接口为
HF—输入通道高音均衡
MID—输入通道中音均衡
LF—输入通道低音均衡
AUX1—AUX3—为辅助输出控制口旋钮
PAN—声向定位控制旋钮
FAD—通道信号衰减推子
MIX –L-R —主通道信号衰减推子（左右主输出）STEREO—立体声
IN—输入
OUT—输出
BRIDGE—桥接
VIDEO—视频
AUDIO—音频ON—开OFF—关
phones—耳机插口
MONO—单声道监听
EFX—效果器
SEND—效果发送
RETURN—效果返回
CLIP—峰值指示灯CUT—剪切LED—发光管PFL—监听
TAPE—磁带机（TK）
IN PUT—输入OUT PUT—输出
MUNE—通道哑音开关
二、
DIR 直接输出插孔，用作多轨录音或信号送出，平衡式。MIC XLR平衡式话筒输入。
LINE 线路输入插口，用于连接电子乐器及CD、卡座等。
INS 断点插口，经处理后的信号可经此口返回信号路途。SENS 增益控制旋钮
100H z 低音切除开并
HF 输入高音均衡器旋钮
MID 中频修饰扫描点
MID 中频均衡器旋钮
LF 低音均衡器旋钮
AUX1 PRE 辅助通道（推子前均衡后）
AUX2 POST/PRE 辅助通道（可选择推子前或推子后）LEX FX POST 效果器输出（均衡后）
PAN 声向定位旋钮
ON 通道哑音开关
MIX或SUB 选择主输出口（MIX：主输出SUB：副输出）PFL 输入通道预监听开关
FAD 分路通道衰减器
三、
MIC话筒输入
+48V幻像电源（电容话筒专用）
LINE线路输入（CD、卡座等音源等输入信号）
DIRECE OUT直通输出（多轨录音机专用）
INSERT断点口（做单声道处理用）
Φ相位倒相开关（可将话筒相位倒相）
INPUT SENS信号增益旋钮
100HZ（100HZ低音剪切键）
HF高音均衡旋钮
HMID中高频扫描旋钮（选择修饰频点）
HMID中音均衡旋钮
HMID中低频扫描旋钮（选择修饰频点）
HMID中低音均衡旋钮
LF低音均衡旋钮
EQ均衡选择按键
AUX1 PRE 辅助输出1（推子前、均衡前）
AUX2 PRE 同上
AUX3 PRE 同上
AUX4 POST/PRE （可选择在推子前或推子后）AUX5 POST 辅助输出5（推子后、均衡后）AUX6 POST 同上
PAN 声像定位
MIX 通道选择开关（主通道）
1-2 编组通道选择开关
3-4 编组通道选择开关
MUTE 哑音开关
M1 矩阵
M2 矩阵
M3 矩阵
M4 矩阵
PFL 预推子监听

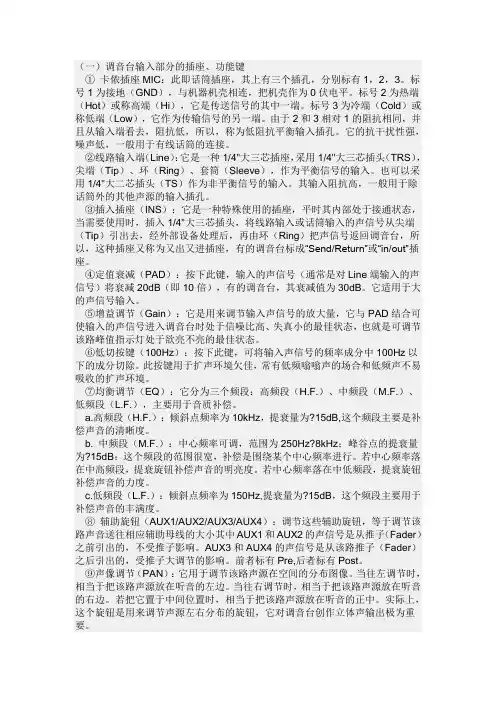

调音台各个按键功能
（一）调音台输入部分的插座、功能键 ①卡侬插座MIC：此即话筒插座，其上有三个插孔，分别标有1，2，3。标号1为接地（GND），与机器机壳相连，把机壳作为0伏电平。标号2为热端（Hot）或称高端（Hi），它是传送信号的其中一端。标号3为冷端（Cold）或称低端（Low），它作为传输信号的另一端。由于2和3相对1的阻抗相同，并且从输入端看去，阻抗低，所以，称为低阻抗平衡输入插孔。它的抗干扰性强，噪声低，一般用于有线话筒的连接。 ②线路输入端（Line）：它是一种1/4"大三芯插座，采用1/4"大三芯插头（TRS），尖端（Tip）、环（Ring）、套筒（Sleeve），作为平衡信号的输入。也可以采用1/4"大二芯插头（TS）作为非平衡信号的输入。其输入阻抗高，一般用于除话筒外的其他声源的输入插孔。 ③插入插座（INS）：它是一种特殊使用的插座，平时其部处于接通状态，当需要使用时，插入1/4"大三芯插头，将线路输入或话筒输入的声信号从尖端（Tip）引出去，经外部设备处理后，再由环（Ring）把声信号返回调音台，所以，这种插座又称为又出又进插座，有的调音台标成“Send/Return”或 “in/o ut”插座。 ④定值衰减（PAD）：按下此键，输入的声信号（通常是对Line端输入的声信号）将衰减20dB（即10倍），有的调音台，其衰减值为30dB。它适用于大的声信号输入。 ⑤增益调节（Gain）：它是用来调节输入声信号的放大量，它与PAD结合可使输入的声信号进入调音台时处于信噪比高、失真小的最佳状态，也就是可调节该路峰值指示灯处于欲亮不亮的最佳状态。 ⑥低切按键（100Hz）：按下此键，可将输入声信号的频率成分中100Hz以下的成分切除。此按键用于扩声环境欠佳，常有低频嗡嗡声的场合和低频声不易吸收的扩声环境。 ⑦均衡调节（EQ）：它分为三个频段：高频段（H.F.）、中频段（M.F.）、低频段（L.F.），主要用于音质补偿。 a.高频段（H.F.）：倾斜点频率为10kHz，提衰量为?15dB,这个频段主要是补偿声音的清晰度。 b. 中频段（M.F.）：中心频率可调，围为250Hz?8kHz；峰谷点的提衰量为?15dB；这个频段的围很宽，补偿是围绕某个中心频率进行。若中心频率落在中高频段，提衰旋钮补偿声音的明亮度。若中心频率落在中低频段，提衰旋钮补偿声音的力度。 c.低频段（L.F.）：倾斜点频率为150Hz,提衰量为?15dB，这个频段主要用于补偿声音的丰满度。 ⑧辅助旋钮（AUX1/AUX2/AUX3/AUX4）：调节这些辅助旋钮，等于调节该路声音送往相应辅助母线的大小其中AUX1和AUX2的声信号是从推子（Fader）之前引出的，不受推子影响。AUX3和AUX4的声信号是从该路推子（Fader）之后引出的，受推子大调节的影响。前者标有Pre,后者标有Post。 ⑨声像调节（PAN）：它用于调节该路声源在空间的分布图像。当往左调节时，相当于把该路声源放在听音的左边。当往右调节时，相当于把该路声源放在听音的右边。若把它置于中间位置时，相当于把该路声源放在听音的正中。实际上，这个旋钮是用来调节声源左右分布的旋钮，它对调音台创作立体声输出极为重要。
调音台操作说明书
术语英汉对照英文缩写中文含义 ACTIVITY动态指示器 AUX.IN辅助输入 BALANCE OUTPUT平衡输出 CUE选听开关 DISPLAY电平指示器 ECHO混响 EFF效果电平控制 EFX.MASTER效果输出电平控制EFX.MON效果送监听系统电平控制EFX.OUT效果输出 EFX.PAN效果相位控制 EFX.RET效果返回电平控制 EFX.RETURN效果返回输入 EFX.SEND分路效果信号控制 EQ IN（OUT）均衡器接入/退出按键EQUALIZER均衡器 FT SW脚踏开关 FUSE保险丝 GAIN输入信号增益控制 HEAD PHONE耳机插孔 HIGH高音电平控制 HIGH CUT高频切除开关 HIGH I IN高阻输入 LAMP专用照明灯电源 LEFT.左路信号电平控制 LEVEL声道平衡控制LIMIT（LED）信号限幅指示灯 LOW低音电平控制 LOW CUT低频切除开关 LOW I IN低阻输入 MAIN主要的 MASTER总路电平控制 MASTER OUT总路输出 MID-HIGH中高音电平控制 MON.OUT监听输出 MON.SEND分路监听信号控制MONITOR监听系统 MONITOR BALANCE监听输出声像控制MONO OUT单声道输出 OUT/IN输出/输入转换插孔 PAD定值衰减，衰减器 PAN相位控制 PEL预监听（试听）按键 PHANTOM POWER幻像电源开关PHONO INPUT唱机输入 POWER总电源开关 PROGRAM BALANCE主输出声像控制REV.CONTOUR混响轮廓调节 RIGHT右路信号电平控制 SIGNAL PROCESSOR信号处理器STEREO OUT立体声输出 SUM总输出编组开关
调音台使用说明书
调音台使用说明书 1.MIC：麦克风输入接口 麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。 2.LINE：高电平输入接口 高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。 3.LINE -20DB：衰减20 分贝按键 按下此键可以对输入电平衰减20 分贝。一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。此时应按下此键，以增大衰减器的有效控制范围。 4.PEAK：峰值指示灯 Peak 灯亮时，警告使用者输入信道内的讯号过强。发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。 5.GAIN：增益旋钮 它是用来调节输入信号电平大小的。输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。显然，旋钮顺时针方向角度越大、推子越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。增益范围为20 分贝到60 分贝。值得注意的是，增益太高会使声道负荷过载，导致声音失真；太低则背景噪音明显，可能也无法获得足够的讯号电平提供混音输出。使用高电平输入时要将增益转小。增益旋钮是作为声音输入调音台的关口，调整适当，即可保证调音台下一级的处理电路能接收到充分且“干净”的信号。 6.HIGH、MIDDLE、LOW：三段均衡器旋钮 High、Middle、Low 分别可以对高频、中频、低频进行增强或衰减，控制范围为正负15 分贝。中频控制收人声时尤其有用，可以非常准确地修饰演出者的声音。 低音：20 Hz ～500 Hz 适当时，低音张弛得宜，声音丰满柔和。不足时声音单薄，过度提升时会使声音发闷，明亮度下降，鼻音增强。 中音：500 Hz ～2 KHz 适当时声音透彻明亮。不足时声音朦胧，过度提升时会产生类似电话的声音。 高音：2 KHz ～8 KHz 是影响声音层次感的频率。不足时声音的穿透力下降，过强时会掩蔽语言音节的识别，使齿音加重、音色发毛。 7.MONITOR：总监听音量旋钮 调节该通路在监听线路中的音量大小。如不使用额外接入调音台的总监听设备，则此旋钮可置于0 处。 8.EFFECT：输出至效果器旋钮 调节该旋钮决定该路输出至效果器的电平大小。如不使用外接的效果器，则此旋钮可置于0

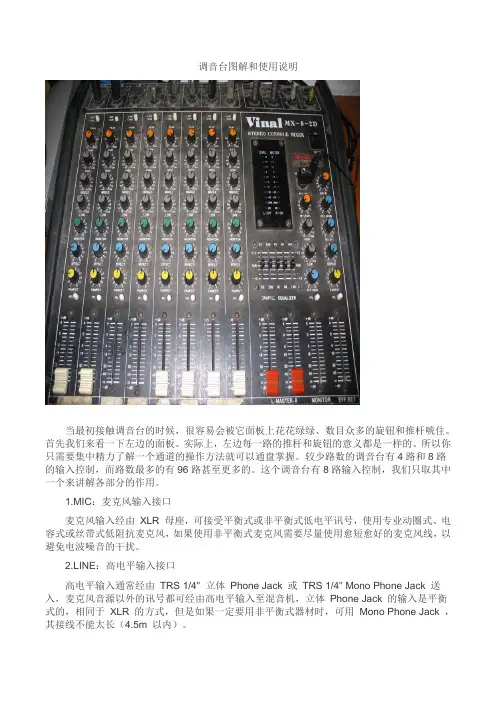

调音台图解和使用说明
调音台图解和使用说明 当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目 众多的旋钮和推杆唬住。首先我们来看一下左边的面板。实际上，左 边每一路的推杆和旋钮的意义都是一样的。 所以你只需要集中精力了 解一个通道的操作方法就可以通盘掌握。 较少路数的调音台有4路和 8路的输入控制，而路数最多的有96路甚至更多的。这个调音台有8 路输入控制，我们只取其中一个来讲解各部分的作用。 1. MIC : xx 输入接口 ns / 1 乍 1 =? . I *■** 1 i '.11 a l :J 存-1 Mil *Ll* IM 1 W i j r |i J J ■< f —— L ■ ■ -Md- || Vinal WTEHUi - bfiMiUR Wi L]
xx 输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗XX，如果使用非平衡式XX 需要尽量使用愈短愈好的XX线，以避免电波噪音的干扰。 2. LINE ：高电平输入接口 高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，XX 音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。
三三三二」 =二三二? ;e :
3. LINE -20DB ：衰减20 分贝按键 按下此键可以对输入电平衰减20 分贝。一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。此时应按下此键，以增大衰减器的有效控制范围。 4. PEAK峰值指示灯 Peak 灯亮时，警告使用者输入信道内的讯号过强。发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。可使用的控制包括：Line —20 DB减小Gain、 拉低衰减器，一般以减小Gain 为xx。 5. GAIN:增益旋钮 它是用来调节输入信号电平大小的。输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。显然，旋钮顺时针方向角度越大、推子越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。增益范围为20 分贝到60 分贝。值得注意的是，增益太高会使声道负荷过载，导致声音
调音台图解和使用说明
调音台图解和使用说明 当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。首先我们来看一下左边的面板。实际上，左边每一路的推杆和旋钮的意义都是一样的。所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。较少路数的调音台有4路和8路的输入控制，而路数最多的有96 路甚至更多的。这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。 1.MIC：麦克风输入接口 麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。 2.LINE：高电平输入接口 高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE -20DB：衰减20 分贝按键 按下此键可以对输入电平衰减20 分贝。一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。此时应按下此键，以增大衰减器的有效控制范围。 4.PEAK：峰值指示灯 Peak 灯亮时，警告使用者输入信道内的讯号过强。发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。 5.GAIN：增益旋钮 它是用来调节输入信号电平大小的。输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。显然，旋钮顺时针方向角度越大、推子越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。增益范围为20 分贝到60 分贝。值得注意的是，增益太高会使声道负荷过载，导致声音失真；太低则背景噪音明显，可能也无法获得足够的讯号电平提供混音输出。使用高电平输入时要将增益转小。增益旋钮是作为声音输入调音台的关口，调整适当，即可保证调音台下一级的处理电路能接收到充分且“干净”的信号。 6.HIGH、MIDDLE、LOW：三段均衡器旋钮 High、Middle、Low 分别可以对高频、中频、低频进行增强或衰减，控制范围为正负15 分贝。中频控制收人声时尤其有用，可以非常准确地修饰演出者的声音。 低音：20 Hz ～500 Hz 适当时，低音张弛得宜，声音丰满柔和。不足时声音单薄，过度提升时会使声音发闷，明亮度下降，鼻音增强。 中音：500 Hz ～2 KHz 适当时声音透彻明亮。不足时声音朦胧，过度提升时会产生类似电话的声音。 高音：2 KHz ～8 KHz 是影响声音层次感的频率。不足时声音的穿透力下降，过强时会掩蔽语言音节的识别，使齿音加重、音色发毛 7.MONITOR：总监听音量旋钮 调节该通路在监听线路中的音量大小。如不使用额外接入调音台的总监听设备，则此旋钮可置于0 处。 8.EFFECT：输出至效果器旋钮 调节该旋钮决定该路输出至效果器的电平大小。如不使用外接的效果器，则此旋钮可置于0 处。 9.PANPOT: 声像旋钮 它用来调整该通道信号在左右声道之间的立体声位置。调节范围左声道 5 ～右声道5 ，如不需要制作特殊效果，一般置于0 处。 10.PFL：衰减器前监听按键
调音台你要熟知的按钮功能
调音台你要熟知的按钮功能 按旋钮从上往下是： GAIN 注：（增益调节，调节通道初进信号的总体放大量，不能太大，太大易回啸） HIGA 咼频（放中间位置） MID 中频（放中间位置） LOW 低频（放中间位置） MON 监听控制（根据现场情况来调） EFF 效果（混响、根据现场情况来调） PAN 声场（放中间位置，） GAIN 增益控制旋钮（输入电平调节），在调音台电路中，调整设定输入信号有一个宽的不失真动态范围和最佳信噪比。GAIN提供了40dB连续可调增益范围，当设定为-40dB时, 信号电平最低，即输入信号被衰减了40dB ;当设置在0dB位置时，衰减量为0,输入信号 最强。在调GAIN旋钮时，首先把GAIN旋钮顺时针方向调到峰值指示灯刚好一直亮的位置，然后逆时针方向慢慢地旋回到指示灯熄灭的位置，再往回调增大约6dB，使指示灯处 在信号峰值出现时即亮的电平临界线上，这样就可以确定输入信号已调整在适当电平上了。 在固定的使用场合，GAIN旋钮一次调整好后，一般就不要旋动了。注意切忌将GAIN旋钮 作音量控制使用，否则很容易造成前级电路过载，破坏音响系统的正常工作状态，甚至损坏扬声器。 HIGH 高频 MID 中频 LOW带低频
High、Middle、Low 三段均衡器旋钮，分别可以对高频、中频、低频进行增强或衰减，控制范围为正负15分贝。中频控制收人声时尤其有用，可以非常准确地修饰演出者的声音。 低音：20 Hz?500 Hz 适当时，低音张弛得宜，声音丰满柔和。不足时声音单薄，过度提升时会使声音发闷，明亮度下降，鼻音增强。 中音：500 Hz?2 KHz适当时声音透彻明亮。不足时声音朦胧，过度提升时会产生类似电话的声音。 高音：2 KHz?8 KHz是影响声音层次感的频率。不足时声音的穿透力下降，过强时会掩蔽语言音节的识别，使齿音加重、音色发毛。 MON MONITOR :总监听音量旋钮，通道上的监听控制电位器将各路信号取出后直接经监听母线送到监听放大器输出，供调音员监听，以便调控进入混合电路的各路输入信号的电 平比例。监听控制设在GAIN和音调均衡控制之后，音调均衡控制的任何变化都会引起声反馈，但声像旋钮及通道电平推子的控制对监听是不起作用的。 EFF EFFECT:音效旋钮，调节该旋钮决定该路输出至效果器的电平大小。在调音台的各个通道上都设置有这个调节旋钮。使用时可以用调音台的内置混响器，也可以外接效果/混响 器。当外接效果/混响器时，内置混响器即从调音台电路上断开，唯有外接效果/混响器送 出的信号输出到各路输入通道上。在放音或录制节目时，通过调节各路的效果/混响旋钮来 确定每个通道的信号是否加入以及需要加进多大的效果/混响量，然后所有通道送出的激励信号集中到一条效果/混响母线上，再由母线将这些信号输送到总效果/混响放大器进行混合放大和总调后输出。
调音台使用说明书
调音台说明书 -------------------------------------------------------------------------------- 一个简单而又完整的音响系统，从开始到结束起码包括了话筒、调音台、功放、音箱四个单元。当然，调音师实际使用的音响系统要比此复杂得多，在多路信号输入的时候，除了话筒，还会有DVD 影碟机（或者CD机）、录放音卡座、MD卡座等。此外，还会用到专业声频处理设备如混响器、延时器、激励器、压限器、扩展器、均衡器、分频器等。但是，从整个工作流程来看，调音台无疑位于关键和枢纽的位置，起着承上启下的作用，因而调音师的调节便起着至为重要的作用。 一调音台的功能 在使用调音台之前，对于调音台的功能我们要有充分的了解。调音台是专业音响系统中最重要的设备，一套专业音响系统往往是以调音台为核心的。常用的调音台能同时接受8~24路不同的信号，并分别对这些信号在音色和幅度上进行调整加工处理。一般来说，调音台有四个主要功能。 第一个功能是对节目信号进行放大。当各种不同节目源的信号进入调音台后，其不同的信号所需的放大量也不尽相同，所以调音台必须能分别处理不同的信号。如各种乐器的音乐信号与人声信号在幅度上就不相同，当然就需要分别进行处理。 第二个功能是分别对各种信号进行频率调整（即调音）。我们知道，
不同的信号，由于其频谱分布，谐波成分等面的原因，形成不同的音色，而建筑物对声音的影响使音色产生很大的变化。音响师要根据不同的扩音环境，对进入调音台的不同声音信号分别进行加工，使其声音尽可能接近原声。调音台的每个声道都具有相同的处理手段，如：3段均衡、增益控制器、高通滤波器等。 第三个功能是信号的合并。调音台将各路信号调整后，要将各种信号合并成标准的左右声道（立体声）形式输出，作为下一级设备的输入信号使用，这是最基本的功能。 第四个功能是分配功能。调音台除了立体声的主输出外，还能提供两路以上的辅助输出信号，这类信号有两种用途，一是音响室监听或舞台返听；二是做效果器的激励信号用。 也有人把它的功能简单的归纳为： *拾取信号，进行放大； *按需要进行高、中、低音的音调均衡； *将信号按需要送入左右母线或进行编组控制； *对送入辅助母线的信号进行艺术处理； *按要求进行输出控制。 但是，无论怎么表述，其功能都是一致的。调音师的一切工作都要以调音台的功能为核心来展开。 二调音台的功能分区 当我们刚开始接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆弄得眼花缭乱和手足无措。但实际上，

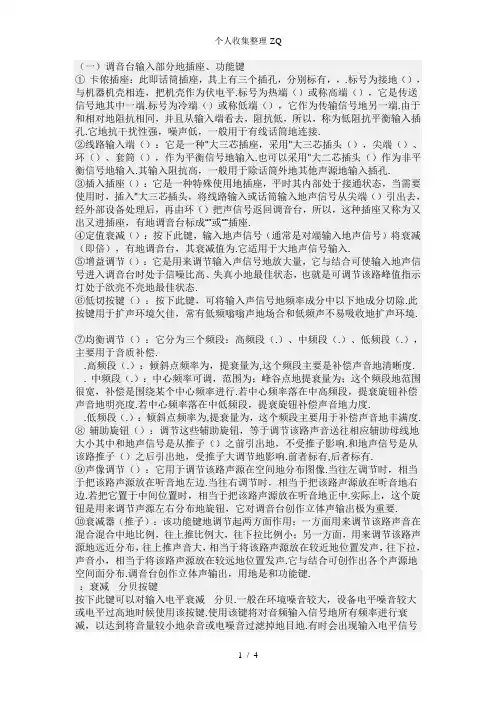

调音台各个按键功能
调音台各个按键功能 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】
（一）调音台输入部分的插座、功能键 ①卡侬插座MIC：此即话筒插座，其上有三个插孔，分别标有1，2，3。标号1为接地（GND），与机器机壳相连，把机壳作为0伏电平。标号2为热端（Hot）或称高端（Hi），它是传送信号的其中一端。标号3为冷端（Cold）或称低端（Low），它作为传输信号的另一端。由于2和3相对1的阻抗相同，并且从输入端看去，阻抗低，所以，称为低阻抗平衡输入插孔。它的抗干扰性强，噪声低，一般用于有线话筒的连接。 ②线路输入端（Line）：它是一种1/4"大三芯插座，采用1/4"大三芯插头（TRS），尖端（Tip）、环（Ring）、套筒（Sleeve），作为平衡信号的输入。也可以采用1/4"大二芯插头（TS）作为非平衡信号的输入。其输入阻抗高，一般用于除话筒外的其他声源的输入插孔。 ③插入插座（INS）：它是一种特殊使用的插座，平时其内部处于接通状态，当需要使用时，插入1/4"大三芯插头，将线路输入或话筒输入的声信号从尖端（Tip）引出去，经外部设备处理后，再由环（Ring）把声信号返回调音台，所以，这种插座又称为又出又进插座，有的调音台标成“Send/Return”或“in/out”插座。 ④定值衰减（PAD）：按下此键，输入的声信号（通常是对Line端输入的声信号）将衰减20dB（即10倍），有的调音台，其衰减值为30dB。它适用于大的声信号输入。 ⑤增益调节（Gain）：它是用来调节输入声信号的放大量，它与PAD结合可使输入的声信号进入调音台时处于信噪比高、失真小的最佳状态，也就是可调节该路峰值指示灯处于欲亮不亮的最佳状态。 ⑥低切按键（100Hz）：按下此键，可将输入声信号的频率成分中100Hz以下的成分切除。此按键用于扩声环境欠佳，常有低频嗡嗡声的场合和低频声不易吸收的扩声环境。 ⑦均衡调节（EQ）：它分为三个频段：高频段（.）、中频段（.）、低频段（.），主要用于音质补偿。 a.高频段（.）：倾斜点频率为10kHz，提衰量为15dB,这个频段主要是补偿声音的清晰度。 b. 中频段（.）：中心频率可调，范围为250Hz8kHz；峰谷点的提衰量为 15dB；这个频段的范围很宽，补偿是围绕某个中心频率进行。若中心频率落在中高频段，提衰旋钮补偿声音的明亮度。若中心频率落在中低频段，提衰旋钮补偿声音的力度。 c.低频段（.）：倾斜点频率为150Hz,提衰量为15dB，这个频段主要用于补偿声音的丰满度。 ⑧辅助旋钮（AUX1/AUX2/AUX3/AUX4）：调节这些辅助旋钮，等于调节该路声音送往相应辅助母线的大小其中AUX1和AUX2的声信号是从推子（Fader）之前引出的，不受推子影响。AUX3和AUX4的声信号是从该路推子（Fader）之后引出的，受推子大调节的影响。前者标有Pre,后者标有Post。 ⑨声像调节（PAN）：它用于调节该路声源在空间的分布图像。当往左调节时，相当于把该路声源放在听音的左边。当往右调节时，相当于把该路声源放在听音的右边。若把它置于中间位置时，相当于把该路声源放在听音的正中。实际上，这个旋钮是用来调节声源左右分布的旋钮，它对调音台创作立体声输出极为重要。
调音台使用说明
调音台使用说明 前面板布局 1、MIC/LINE（麦克风/线性输入）――可连接低噪音麦克风前臵放大器或线路电平输入的组合式输入接口。 2、GAIN（增益控制）――用于控制麦克风或线性输入的电平。 3、CLIP（过载提示）――当输入增益调得过大时并过载时，红色LED将亮起。 4、HIGH FREQUENCY（高频调整）――控制通道均衡器的高频波段。（在12KHz 上的+/-15dB范围内） 5、MID FREQUENCY（中频调整）――控制通道均衡器的中频波段。（在2.5KHz 上的+/-15dB范围内） 6、LOW FREQUENCY（低频调整）――控制通道均衡器的低频波段。（在80Hz上的+/-15dB范围内） 7、LOW CUT（低切）――80Hz低频衰减开关，用于消除低频段的噪声。 8、AUX1/MONITOR（辅助1/监听）――推子前信号辅助发送控制器，可与外臵的效果处理器联合使用或作监听输出。 9、AUX2/DSP（辅助2/DSP）――推子后信号辅助发送控制器，连接到内臵的24bit DSP效果处理器，并可连接外臵的效果处理器。 10、PAN（声象平衡）――控制立体声中的左右通道声象的平衡。 11、RECORD（录音）――在HDM（硬盘录音模式）下，分配该通道信号到录音输出总线。 12、FADER（推子）――60mm长电平控制推子，能在改变电平时提供平滑的控制。 13、STEREO RIGHT LINE（立体声的右声道输入）――立体声的右声道输入接口。 14、STEREO MIC/LINE（MIC/左声道输入）――两用组合式输入接口（可连接低噪音麦克风前臵放大器输入或立体声的左声道的LINE输入）。 15、AUX2（辅助输出2）――辅助线路2的输出接口。 16、AUX1（辅助输出1）――辅助线路1的输出接口。 17、CONTROL ROOM（控制室监听输出接口）――连到监听系统的左右声道输出。 18、MIX（主输出）――左右主混音输出接口。 19、MONO OUT（单声道输出）――在此输出由左右主混音声道输出信号合成的一个单声道信号。 20、MONO OUT LEVEL（单声道输出电平）――用于调节单声道输出电平。 21、2TK LEVEL（2T TO MIX）（2 TK电平控制）――用于调节2 TR IN输入通道的输入信号混合量。 22、2 TRACK INPUTS & OUTPUTS（双轨输入和输出）――可连接到DAT（数字音频磁带录音机）、录音带、MD或者硬盘录音系统。 23、HDM（硬盘录音模式）――设臵混音器用作电脑录音和分配音频信号的开关。 24、PHANTOM（幻象电源指示灯）――显示48V幻象电源开、。 25、POWER（电源指示灯）――显示MDR8电源开启。 26、OUTPUT METER（输出电平表）――5段LED显示主混音电平。
调音台操作说明
RQ2300系列调音台操作说明 成都三○盛安信息系统有限公司 （中国电子科技集团第三十研究所） 二○○四年十二月
目 录 第 1 章 RQ2300系列调音台简介 (3) 第 2 章功能介绍 (5) 第 3 章技术参数 (17)
第 1 章RQ2300系列调音台简介 所有新的RQ2300系列调音台是用来扩音或者处理的压缩单元。几乎对任何应用来说，它的低噪音设计和扩展的特征列表使之成为一个理想的调音控制台。 NOTE：（注意） 手册覆盖了RQ2300系列所有型号调音台，不同之处是不同型号配置了不同的模快。 GENERAL DESCRIPTION：（总述） 所有的RQ2300系列调音台具有同样的主体部分，为了满足用户的需求，不同的模块提供不同通道配置，在这个系列中，可以发现下列特征：FEATURES：(特征) 平衡（XLR）和非平衡（1/4”）左右声道输出（主输出） 平衡（XLR）和非平衡（1/4”）监听输出MON１和MON 2（监听） 平衡（XLR）和非平衡（1/4”）Mono输出（Mono 主要输出） 两个效果发送（1和2）每一个立体声返回（L和R） 所有的输入通道支持ＭIC(XLR)和线形（1/4”）输入； 除了超级和立体声输入不支持，其余输入通道支持混合输入（1/4”）方式； 在超级Ｍic输入通道上配置有填充和极性转换开关 在立体声输入通道支持（L and R）左右声道线性输入 所有输入通道以及监听１和监听２支持PFL功能 在所有输入通道上低噪音mic前置放大 在所有输入通道以及监听1、2配置有哑声/峰值、信号/推子前监听指示 在Ｌ/R主体上的电平指示 每通道上配置有哑声开关和３段平衡 所以输入通道上配置有Mid-EQ均衡控制（除了立体声通道） 在立体声通道上配置有独立的mic和线性增益控制 立体声 RCA录音输入/输出接口
调音台SOUNDCRAFT-GB4-使用手册
SOUNDCRAFT 使用手册 -------- GB4四编组现场演出调音台--------- ------此版本目前只供内部参考用（最终细节均已Soundcraft 英文版参考手册为准）------ 编标：杨海涛
介绍： GB4是SOUNDCRAFT推出的专门为多功能会议室，剧场，体育场馆等中型扩声系统而设计的现场调音台。GB4的技术和设计为同厂高档次级别系列，GB4设有内置电源，并有插孔连接外接电源（选购）2组电源可同时工作，对于重要场所而又不需要大型调音台的用户，GB4是一个很好的工作保障。 GB4提供七组主输出，八组辅助输出，7x4矩阵输出，每个通道的直接输出，四组哑音编组可灵活对不同通道进行编组控制能够满足非常复杂的工作需求。坚固的机架，合理的面板布局，背板接线，新颖造型，除了用于固定安装。同样适合流动演出明智选择。 GB4 使用手册 目录： 供电设备安装-———————————————————————————3 音频系统接地——————————————————————————— 3 系统电平调整-———————————————————————————3 特性————-———————————————————————————4 使用————-———————————————————————————4 输入通道（单声道、立体声）————————————————————5 辅助输出————————————————————————————— 6 功能使用—————————————————————————————7 输出部分—————————————————————————————8 输出功能使用——————————————————————————9 2—TRACK ———————————————————————————9 静音编组操作———————————————————————————10 矩阵操作—————————————————————————————10 耳机监听—————————————————————————————10 技术指标—————————————————————————————11 系统线路—————————————————————————————13 主输出线路图———————————————————————————15
调音台说明书
调音台说明书 A.输入通道部分 1.平衡输入（MIC ） 每个通道设有一个标准的XLR 话筒（MIC ）输入插座可接受电平衡输入，每一MIC 输入插座均可接+48V 幻像电源，幻像电源开关【45】在后面板上。 2.线路输入（LINE ） 不平衡MIC 输入提供非平衡高阻抗输入而设计的。（此用作连接音乐界面，（唱机的）转盘，键盘等；） 3.插入点 插入点是输入通道信号通路中的断点。此插入点允许从调音台中提取信号，通过一外接备如压限器后返回调音台以继续最终的混合输出。 1 2 3
4.微调 此功能可调整每一通道的输入灵敏度，以输入恒定水平的信号。 5.PAD-20dB 当按下此开关时，输入信号衰减-20Db 6高音控制 控制每一通道的高音。此控制位常设位12时钟位置，但您可以根据音响及聆听位置，聆听者的爱好不同而控制高音。顺时针旋转此控制键将增加其音量。 7.中频扫频 提供5db 的较高的中频提升或衰减，中频扫频的控制范围在240hz 到6hz 之间。 8.低音 此为每个通道的低音控制,其常设的位置是12时钟位置；但您可以根据音响及聆听位置，聆听者的爱好不同来调整。顺时针旋转此旋钮将会增大其音量。 4 5 6 7 7 8
9.辅助1 此辅助源出均衡部分及通道推组(推组前，均衡后），因而不受推组位置及布线状态的影响。此功能特别适用舞台监听或录音室返送。所有的推组前预送可内部设置为推组前，均衡后。 10辅助2/OFF 此辅助源出均衡及通道组(推组前，均衡后），因而受推组的位置不同而有不同的改变。正常情况下用以驱动与调音台连接的效果器，调节此旋钮可将信号送往内部或外部效果器。 11.声像定位控制 调节该旋钮可将信号不同音量分配到左右主线或G1.G2主线上，当该旋钮处于中点位置时，分配到左右主干线或G1.G2的主线上的信号大小一样。 12.峰值电平（指示灯） 一红色LED 指示其在返回插入点----主推组前的信号强度，消波下约5db 时指示灯亮。 9 10 11 12 13 14 15 16
调音台你要熟知的按钮功能
调音台你要熟知的按钮 功能 TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-
调音台你要熟知的按钮功能 按旋钮从上往下是： GAIN 注：（增益调节，调节通道初进信号的总体放大量，不能太大，太大易回啸）HIGA 高频 (放中间位置) MID 中频 (放中间位置) LOW 低频 (放中间位置) MON 监听控制（根据现场情况来调） EFF 效果（混响、根据现场情况来调） PAN 声场（放中间位置，） GAIN 增益控制旋钮(输入电平调节)，在调音台电路中，调整设定输入信号有一个 宽的不失真动态范围和最佳信噪比。GAIN提供了40dB连续可调增益范围，当设定为-40dB时，信号电平最低，即输入信号被衰减了40dB；当设置在0dB位置时，衰减量为0，输入信号最强。在调GAIN旋钮时，首先把GAIN旋钮顺时针方向调到峰值指示灯刚好一直亮的位置，然后逆时针方向慢慢地旋回到指示灯熄灭的位置，再往回调增大约6dB，使指示灯处在信号峰值出现时即亮的电平临界线上，这样就可以确定输入信号已调整在适当电平上了。在固定的使用场合，GAIN旋钮一次调整好后，一般就不要旋动了。注意切忌将GAIN旋钮作音量控制使用，否则很容易造成前级电路过载，破坏音响系统的正常工作状态，甚至损坏扬声器。 HIGH 高频 MID 中频 LOW带低频 High、Middle、Low 三段均衡器旋钮,分别可以对高频、中频、低频进行增强或衰减，控制范围为正负 15 分贝。中频控制收人声时尤其有用，可以非常准确地修饰演出者的声音。 低音：20 Hz ～ 500 Hz 适当时，低音张弛得宜，声音丰满柔和。不足时声音单薄，过度提升时会使声音发闷，明亮度下降，鼻音增强。 中音：500 Hz ～ 2 KHz 适当时声音透彻明亮。不足时声音朦胧，过度提升时会产生类似电话的声音。 高音：2 KHz ～ 8 KHz 是影响声音层次感的频率。不足时声音的穿透力下降，过强时会掩蔽语言音节的识别，使齿音加重、音色发毛。 MON MONITOR：总监听音量旋钮, 通道上的监听控制电位器将各路信号取出后直接经监听母线送到监听放大器输出，供调音员监听，以便调控进入混合电路的各路输入信号的电平比例。监听控制设在GAIN和音调均衡控制之后，音调均衡控制的任何变化都会引起声反馈，但声像旋钮及通道电平推子的控制对监听是不起作用的。 EFF EFFECT：音效旋钮,调节该旋钮决定该路输出至效果器的电平大小。在调音台的各个通道上都设置有这个调节旋钮。使用时可以用调音台的内置混响器，也可以外接效果／混响器。当外接效果／混响器时，内置混响器即从调音台电路上断开，唯有外接效果／混响器送出的信号输出到各路输入通道上。在放音或录制节目时，通过调节
百灵达调音台使用图解说明
百灵达调音台使用图解说明 调音台中文说明书/中文图解/中文使用手册 1.XRL： 卡侬话筒输入口，可以同时接2支话 筒。 2.Line in： 单通道线性输入口，用来连接乐器或 其他外设。 3.Gain： 对应以上输入口的增益旋钮。 4.EQ：(居中) 3段EQ(均衡器)，用来调整高、中、低频。 5.AUX： 辅助发送旋钮，旋钮后信号发送控制 器，可与外置的效果处理器联合，用 于发送信号；也可以调音台作为一个 单声道的编组输出使用 6.PAN/BAL：(居中) 控制立体声中的左右通道声象的平衡,当两路为立体声信号输入时，可将其一路打
到左边，一路打到右边，以达到同样的立体声输出效果。 7.LEVEL： 对应每输入通道的电平旋钮，根据输入电平的大小来做适当的调整。 8.EXT AUX SEND： 辅助发送，与AUX配合使用，分配信号给其他外设。 STEREO AUX RETURN：立体辅助返回，通常与EXT AUX SEND联合使用，并使用AUX RETURN LEVEL旋钮控制返回的电平量。9.LINE IN 3/4，5/6： 立体声线性输入，此立体声分为左右声道，可同时使用。 10.PHONES： 监听耳机插口。 11.MAIN MIX OUT： 调音台的主混音输出接口，一般用此输出连接到主要的后级设备上。 12.2 TRACK： 用于输出信号到DAT、MD或者是硬盘录音系统或者接收这些设备的返送信号；与下
边的2TK TO MIX和2TK TO CTRL ROOM联合使用，可以实现简单的编组输出功能。 13.CTRL RM OUT： 控制室鉴听输出接口，连接到控制室监听设备，也可作为普通的监听输出。 14.混响效果器： 内置100个28比特(bit)数码效果。PRESS to SELECT：内置效果的选择旋钮。EFFECTS LEVEL：效果量电平控制旋钮。 15.辅助功能： AUX RETURN LEVEL：辅助返回信号电平控制旋钮，即控制从STEREO AUX RETURN返回的电平信号。 2TK TO MIX：编组按钮,指2 TRACK接口上的信号被分配到总混音输出接口上,从而避免调音台造成回路的现象. 2TK TO CTRL ROOM：编组按钮,指2 TRACK 接口上的信号被分配到控制室监听输出接口上,从而避免调音台造成回路的现象16.MAIN MIX： 总电平控制旋钮,控制调音台最后输出的电平量大小.
调音台操作说明书
术语英汉对照 英文缩写中文含义 ACTIVITY动态指示器 AUX.IN辅助输入 BALANCE OUTPUT平衡输出 CUE选听开关 DISPLAY电平指示器 ECHO混响 EFF效果电平控制 EFX.MASTER效果输出电平控制EFX.MON效果送监听系统电平控制EFX.OUT效果输出 EFX.PAN效果相位控制 EFX.RET效果返回电平控制 EFX.RETURN效果返回输入 EFX.SEND分路效果信号控制 EQ IN（OUT）均衡器接入/退出按键EQUALIZER均衡器 FT SW脚踏开关 FUSE保险丝 GAIN输入信号增益控制 HEAD PHONE耳机插孔 HIGH高音电平控制 HIGH CUT高频切除开关 HIGH I IN高阻输入 LAMP专用照明灯电源 LEFT.左路信号电平控制 LEVEL声道平衡控制 LIMIT（LED）信号限幅指示灯LOW低音电平控制 LOW CUT低频切除开关 LOW I IN低阻输入 MAIN主要的 MASTER总路电平控制 MASTER OUT总路输出 MID-HIGH中高音电平控制 MON.OUT监听输出 MON.SEND分路监听信号控制MONITOR监听系统 MONITOR BALANCE监听输出声像控制MONO OUT单声道输出 OUT/IN输出/输入转换插孔 PAD定值衰减，衰减器 PAN相位控制 PEL预监听（试听）按键 PHANTOM POWER幻像电源开关PHONO INPUT唱机输入 POWER总电源开关 PROGRAM BALANCE主输出声像控制REV.CONTOUR混响轮廓调节 RIGHT右路信号电平控制 SIGNAL PROCESSOR信号处理器STEREO OUT立体声输出 SUM总输出编组开关
调音台按键说明
MIC—为话筒插口（低电平信号） LINE—为线路插口（高电平信号） INS—为断点插口 LEX FX 效果器发送 GAIN—增益控制旋钮 MIX SUB 接口为 HF—输入通道高音均衡 MID—输入通道中音均衡 LF—输入通道低音均衡 AUX1—AUX3—为辅助输出控制口旋钮 PAN—声向定位控制旋钮 FAD—通道信号衰减推子 MIX –L-R —主通道信号衰减推子（左右主输出）STEREO—立体声 IN—输入 OUT—输出 BRIDGE—桥接 VIDEO—视频 AUDIO—音频ON—开OFF—关 phones—耳机插口 MONO—单声道监听 EFX—效果器 SEND—效果发送 RETURN—效果返回 CLIP—峰值指示灯CUT—剪切LED—发光管PFL—监听 TAPE—磁带机（TK） IN PUT—输入OUT PUT—输出 MUNE—通道哑音开关 二、 DIR 直接输出插孔，用作多轨录音或信号送出，平衡式。MIC XLR平衡式话筒输入。 LINE 线路输入插口，用于连接电子乐器及CD、卡座等。
INS 断点插口，经处理后的信号可经此口返回信号路途。SENS 增益控制旋钮 100H z 低音切除开并 HF 输入高音均衡器旋钮 MID 中频修饰扫描点 MID 中频均衡器旋钮 LF 低音均衡器旋钮 AUX1 PRE 辅助通道（推子前均衡后） AUX2 POST/PRE 辅助通道（可选择推子前或推子后）LEX FX POST 效果器输出（均衡后） PAN 声向定位旋钮 ON 通道哑音开关 MIX或SUB 选择主输出口（MIX：主输出SUB：副输出）PFL 输入通道预监听开关 FAD 分路通道衰减器 三、 MIC话筒输入 +48V幻像电源（电容话筒专用） LINE线路输入（CD、卡座等音源等输入信号） DIRECE OUT直通输出（多轨录音机专用） INSERT断点口（做单声道处理用） Φ相位倒相开关（可将话筒相位倒相） INPUT SENS信号增益旋钮 100HZ（100HZ低音剪切键） HF高音均衡旋钮 HMID中高频扫描旋钮（选择修饰频点） HMID中音均衡旋钮 HMID中低频扫描旋钮（选择修饰频点） HMID中低音均衡旋钮 LF低音均衡旋钮 EQ均衡选择按键 AUX1 PRE 辅助输出1（推子前、均衡前） AUX2 PRE 同上
MG2414FX调音台中文说明书
1调音台操作使用 1.1前面板 通道控制模块 1 单声通道部分(p.10) 2 立体声通道部分(p.10) 主控制模块 3 立体声/单声部分(p.13) 4 GROUP部分(p.14) 5 SEND部分(p.14) 6 RETURN部分(p.15) 7 INTERNA L DIGITAL EFFECT( 内部数码效果) 部分(p.16) 8 电平计/耳机插口部分(p.17) 9 2TR INPUT部分(p.17) 10 对讲部分(p.18) 11 LAMP插口(p.18)
1.2后面板 背面输入/输出模块 12 通道输入/输出部分 (p.19) 13 MASTERI/O部分 (p.20) 1.3通道控制模块 ①AD(衰减)开关 当打开( )开关时，调音台将使输入信号衰减26dB。 ②AIN(增益)控制 可调节输入信号电平的增益。为了获得信/ 噪比与动态范围的最佳平衡，调节增益使PEAK(峰值)指示灯仅在信号接近最大电平时亮灯。 在单声通道：当PAD( 衰减) 开关( ①)关闭时，GAIN(增益)控制可在-60dBu～-16dBu的范围内调整输入电平。当PAD(衰减)开关打开( )时，GAIN(增 益)控制可在-34dBu～+10dBu的范围内调整输入电平。 在立体声通道：GAIN(增益) 控制可在-34dBu ～+10dBu的范围内调整输入电平。 ③ 该开关使HPF 在开或关之间切换。若要打开HPF，请按 下该开关( )。HPF将削去80Hz以下的频率。
④均衡器控制 在单声通道 该三频段均衡器可在高、中和低三个频率带调整各通道。对每个频率带，将旋钮设定在位置可产生平坦的频率响应。顺时针旋转旋钮可增强相应的频率带，而逆时针旋转可削弱该频率带。下表为三个频率带的EQ(均衡器)类型、基础频率和最大削弱/增强。 在立体声通道 该四频段均衡器可调整各通道的高、高-中、低-中和低四个频率带。对每个频率带，将旋钮设定在位置可产生平坦的频率响应。顺时针旋转旋钮可增强相应的频率带，而逆时针旋转可削弱该频率带。下表为四个频率带的EQ(均衡器)类型、基础频率和最大削弱/增强。
