安全监测监控课程设计实例
《安全监测监控课》课程设计报告
《安全监测监控课》课程设计报告矿业大学《安全监测监控课》课程设计报告组员姓名学号班级成绩薛晓磊安全05-1杨进宽安全05-1张帆安全05-1张连刚安全05-1张艳鹏安全05-1郑东波安全05-1本组人员的工作分工情况：薛晓磊：负责整理资料张帆：负责资料的收集张连刚：负责资料的收集郑东波：负责查阅设备和仪表的类型和价格张艳鹏：负责查阅设备和仪表的类型和价格杨进宽：负责校验资料和设计内容的校对目录第一章矿井概况1、1 矿区概述1、2 采煤1、3 掘进1、4 通风1、5 瓦斯1、6 发火期第二章熟悉有关的煤矿安全法规和设计规范第三章确定监控所需传感器的种类及数量。
第四章确定分站的容量和数量。
第五章确定传输方式、电缆长度和接线盒的种类和数量。
分析比较各厂家监控系统的功能及特点，确定具体的煤矿监控系统型号。
第六章绘制监控系统配置图。
第七章系统概算（绘制系统配套清单及价格表）。
第一章矿井概况1、1 矿区概述本矿井设计生产能力为240万t/a，服务年限为55、14a。
本矿井采用立井单水平上下山方式开拓，第一水平为+855m。
主井井筒直径为6、5m，净断面积为33、18㎡；副井井筒直径为7、5m，净断面积为44、18㎡。
井下煤炭主要采用胶带输送机运输；辅助运输采用架线式电机车牵引矿车运输，带区采用无极绳绞车牵引1、5t固定式矿车、5t材料车、1、5t平板车运输。
矿井为低瓦斯矿，煤尘有爆炸危险。
矿井工作制度为“三八”制，提升设备年工作日为330天。
由于矿井的井型较大，所以主井采用箕斗提升煤炭，副井采用罐笼提升设备、材料、运送人员。
1、1、1矿区的地理位置汾西矿业集团新峪煤矿有限责任公司，位于山西省吕梁地区孝义市兑镇镇，在孝义市城西20处，距介休城约45。
地理坐标东经11135′12″～11139′03″，北纬3700′40″～3707′29″。
1、1、2矿区的地形特点矿区位于吕梁山中段，汾河中游西岸，属黄土高原中丘陵地貌，矿区最高点位于南部海拔标高1150、2，最低点位于矿区中北部的兑镇河谷，海拔标高847、50。
《安全监测监控课》课程设计报告
中国矿业大学《安全监测监控课》课程设计报告本组人员的工作分工情况：薛晓磊：负责整理资料张帆：负责资料的收集张连刚：负责资料的收集郑东波：负责查阅设备和仪表的类型和价格张艳鹏：负责查阅设备和仪表的类型和价格杨进宽：负责校验资料和设计内容的校对。
目录第一章矿井概况1．1矿区概述1．2采煤1．3掘进1．4通风1．5瓦斯1．6发火期第二章熟悉有关的煤矿安全法规和设计规范第三章确定监控所需传感器的种类及数量。
第四章确定分站的容量和数量。
第五章确定传输方式、电缆长度和接线盒的种类和数量。
分析比较各厂家监控系统的功能及特点，确定具体的煤矿监控系统型号。
第六章绘制监控系统配置图。
第七章系统概算（绘制系统配套清单及价格表）。
第一章矿井概况1．1 矿区概述本矿井设计生产能力为240万t/a，服务年限为55.14a。
本矿井采用立井单水平上下山方式开拓，第一水平为+855m。
主井井筒直径为6.5m，净断面积为33.18㎡；副井井筒直径为7.5m，净断面积为44.18㎡。
井下煤炭主要采用胶带输送机运输；辅助运输采用架线式电机车牵引矿车运输，带区采用无极绳绞车牵引1.5t固定式矿车、5t材料车、1.5t平板车运输。
矿井为低瓦斯矿，煤尘有爆炸危险。
矿井工作制度为“三八”制，提升设备年工作日为330天。
由于矿井的井型较大，所以主井采用箕斗提升煤炭，副井采用罐笼提升设备、材料、运送人员。
1.1．1矿区的地理位置汾西矿业集团新峪煤矿有限责任公司，位于山西省吕梁地区孝义市兑镇镇，在孝义市城西20km处，距介休城约45km。
地理坐标东经111°35′12″～111°39′03″，北纬37°00′40″～37°07′29″。
1.1.2矿区的地形特点矿区位于吕梁山中段，汾河中游西岸，属黄土高原中丘陵地貌，矿区最高点位于南部海拔标高1150.2m，最低点位于矿区中北部的兑镇河谷，海拔标高847.50m。
安全监测监控课程设计实例
安全监测监控系统课程设计论文名称：蓄水池变频恒流量抽水自动控制系统设计论文单位：能源学院论文作者：安全工程学号：指导老师：蓄水池变频恒流量抽水自动控制系统1 设计目的与要求1.1 设计目的对于多数矿井来说，较大的矿井水被排放到地面后比较难以处理，自然排放容易造成环境污染和资源浪费，而如果二次处理，成本极高。
所以考虑采用二次利用的方式能有效的解决矿井水排放问题。
本设计利用从井下抽放到地面蓄水池的矿井水进行制浆，制成的泥浆将会用于井下灭火和充填。
这样做可以变废为宝，减少对环境的污染，有效的解决矿井水排放处理问题，同时也解决了制泥浆所需水的问题，降低了制浆的成本。
因此，这种设计会有很好的经济效益。
1.2 设计要求设计对象是某煤矿地面蓄水池，通过设计一个自动控制系统，将其中的水抽出刀制定的制浆设备用于制浆，实现井下废水的再利用。
该矿井下抽取到地面蓄水池的水杂质较少，矿领导设计制浆用水量为70方/小时，可以采用变频器进行控制，制定一个自动控制系统来实现该功能。
设计采用水泵将蓄水池的水抽出到指定设备的系统，具体要求：（一）、能检测抽出的水流量；（二）、形成一个自动恒流控制系统；（三）、能控制水流量为我们的指定值。
2 系统结构设计2.1 控制方案根据设计目的和设计要求，本设计采用变频恒流量抽水方式，最根本的目的是将蓄水池中的水抽送至制浆设备中，在设计中添加流量传感器、变频执行器和控制器等将抽水过程进行优化。
实现恒流量变频自动控制抽水过程。
流量传感器用来监测管路中的流量是否达到生产所需的值；变频执行器以其显著的节能效果和稳定可靠的控制方式，在风机、水泵、空气压缩机、制冷压缩机等高能耗设备上广泛应用，在本设计中，其作用也是一样的，它是对水泵进行转速控制的单元.变频器跟踪供水控制器送来的控制信号改变调速泵的运行频率，完成对调速泵的转速控制；控制器可以实现对抽水过程的灵活控制。
对此，选用新型变频调速抽水设备，该设备将PID调节器以及简易可编程控制器的功能都综合进变频器内，形成了带有各种应用的新型变频器。
安全监测监控课程设计
安全监测监控技术课程设计课题名称：恒流供水设计方案所属单位：姓名：学号：电话：摘要：安全监测监控技术课程设计是安全监测监控技术课程的一个重要组成部分。
通过实际题目、控制方案的选择、监测监控系统的设计等基础设计和设计的学习，培养学生理论与实践相结合能力、工程设计能力、创新能力，完成工程师基本技能训练。
使学生在深入理解已学的有关过程控制系统的基本概念、组成结构、工作原理、系统设计方法、系统设计原则的基础上，结合联系实际的课程设计题目，使学生熟悉和掌握监测控制系统的设计，初步掌握控制系统的工程性设计步骤，进一步增强解决实际工程问题的能力。
1.课程设计的要求井下抽取到地面蓄水池的水杂质较多，矿领导设计制浆用水量为30方/小时，要求采用变频器进行控制，制定一个自动控制系统。
本系统属于自动化安全监测系统，该系统可以达到如下要求：（1）设计一个采用水泵将蓄水池的水抽出到指定设备的系统。
（2）能检测抽出的水流量。
（3）能控制水流量为我们的指定值。
（4）形成一个自动恒定流量控制系统。
（5）用液位计测量蓄水池当前水位，通过数字信号将测量值以数字信号传到中央控制器（6）流量计测量当前排水量，亦通将数字信号传入中央控制器中。
2.系统结构设计2.1.系统组成本系统核心采用上、下位机集散控制的方式，上位机采用FWP系列工业级计算机并配以大屏幕监视器，主要承担系统管理任务，例如各种数据和信号的检测、存储、分析、计算处理；查看监测各种事件、故障报警、记录、证书查阅打印等。
下位机采用日本OMRON公司生产的可编程工业控制器，系统的一切控制任务的实现、动作的执行、控制模式的输出，都由下位机PLC来执行，作为控制中心，它以极高的频率不断与上位机进行各种数据及信息交换来实现系统控制。
整个检定系统分为系统控制部分和现场检测执行部分，两部分之间通过电缆联接。
2.2系统控制部分系统控制部分又分为五个部分，如图1所示。
图1 系统控制部分框图(1)整个系统的中心控制台（系统控制柜）FWP系列PID适用于需要进行高精度测量控制的系统，可根据被控对象自动演算出最佳PID控制参数。
安全监测课程设计公交车
安全监测课程设计公交车一、教学目标本课程旨在让学生了解和掌握公交车的安全监测知识，提高他们的安全意识和自我保护能力。
具体目标如下：1.知识目标：学生能够说出公交车安全监测的基本知识，如公交车安全设备的使用、事故应急预案等。
2.技能目标：学生能够正确使用公交车安全设备，如安全带、逃生锤等，并掌握事故应急预案的步骤。
3.情感态度价值观目标：学生能够认识到公交车安全的重要性，培养遵守交通规则、关爱生命的良好习惯。
二、教学内容本课程主要围绕公交车安全监测的知识展开，内容包括：1.公交车安全设备的使用：学生了解并掌握安全带、逃生锤等设备的使用方法。
2.事故应急预案：学生学会在发生事故时，如何进行自我保护，如何实施救援。
3.交通法规：学生了解与公交车安全相关的交通法规，如不闯红灯、不疲劳驾驶等。
4.安全文明出行：学生养成良好的出行习惯，如系好安全带、不在车上玩耍等。
三、教学方法为了提高学生的学习兴趣和主动性，本课程采用多种教学方法：1.讲授法：教师讲解公交车安全监测的基本知识和交通法规。
2.讨论法：学生分组讨论公交车安全问题，分享自己的观点和经验。
3.案例分析法：教师展示公交车安全事故案例，学生分析事故原因，并提出预防措施。
4.实验法：学生在实验室模拟公交车事故，学会使用安全设备，掌握事故应急预案。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：选用权威、实用的公交车安全监测教材，为学生提供系统的知识体系。
2.参考书：提供相关的交通安全书籍，供学生课后阅读拓展。
3.多媒体资料：制作精美的PPT、视频等资料，直观展示公交车安全知识。
4.实验设备：购置安全带、逃生锤等设备，供学生进行实验操作。
五、教学评估为了全面、客观、公正地评估学生的学习成果，我们将采用以下评估方式：1.平时表现：观察学生在课堂上的参与程度、提问回答等情况，记录在案，作为评价依据。
2.作业：布置与课程内容相关的作业，要求学生独立完成，通过作业质量评估学生的掌握程度。
安全监测监控设计
前言《安全监测监控技术》是一门技术性，应用性和实践性很强的综合性课程，是安全工程专业的核心专业课程。
课程设计是学好本门课程的又一重要实践性教学环节。
本次课程设计主要是针对某煤矿安全监测监控系统的设计。
煤矿自然灾害较多，每个矿井都有发生冒顶、瓦斯爆炸的危险，一定数量的矿井还存在煤与瓦斯突出、自然发火、煤尘爆炸、水患等灾害的威胁；另外机电运输事故，也严重地影响着矿井的安全生产，通过对矿井中存在的各危险因素的安全监测监控，从而保证煤矿正常、安全、有效的长期运行。
因此做好安全监测监控设计是首要任务。
第一章矿井安全生产条件1.1开采技术条件和安全条件(1)地形地貌及自然地理条件A.地形地貌煤矿位于盘关向斜西翼，井田范围内属剥蚀山地地貌，发育脊状山，属中山地形，地形起伏不大，地势总体为南部及东北部高、西北部及东南部低，含煤地层被第四系坡积物覆盖。
井田内发育一走向SN向的脊状山，北部为含煤地层剥蚀后形成的低洼地形，中南部为飞仙关组地层形成的中山地貌，地势较高。
B.河流井田西部边界为江浪河，河流自北流向南。
矿区地处珠江水系南盘江上游支流，为山区雨源型河流，流量变化幅度大，雨季暴涨，枯季流量较小，水量主要受大气降水的控制。
南部边界西部外围为江浪河水库，现库区已被砂石淤塞，基本上没有蓄水。
井田内地层有泉点出露，其流量大小受大气降水的控制，区内小冲沟亦较发育，其流量变化幅度较大，雨季沟水暴涨，枯季流量较小或者干涸，水量亦受大气降水的控制。
(2)地质构造及煤层特征A.地层β）至三叠2煤矿矿区及邻近出露的地层有：二叠系上统峨眉山玄武岩（P2f）及第四系地层（Q）。
系下统飞仙关组（T1C.煤层特征矿区内煤系地层属宣威组，含煤12～25层，一般15层，煤层总厚约13～21m ，平均18.65m 。
2煤矿井田范围内含可采煤层5～8层，可采煤层总厚度9.62～16.58m ，平均13.42m 。
煤 层 特 征 表煤 层编 号 煤 层 稳定性平均 厚度 (m) 间距(m) 倾 角 (°) 煤 层 结 构顶、底板岩性C 12较稳定1.6635简 单 顶板为浅灰色细砂岩、粉砂岩；底板为粉砂岩、粉砂质泥岩。
安全监测监控课程设计
安全监测监控课程设计1课程设计的要求与目的1.1课程设计的目的随着煤炭行业的发展，企业不断建设与改建大型矿井，矿井井底水抽放到地面上处理也越来越不容易。
无论从资源利用，经济效益还是环境方面考虑煤矿的排水问题，对于矿井排水的二次利用是非常重要的。
所以针对这一问题利用传感器技术、PLC控制技术、计算机视频监控技术，实现煤矿抽水的自动化，自动启动水泵进行抽水。
当水位下降到安全值以下时，自动关闭水泵，实现水位和流量的实时监控。
设计矿井排水进行制浆是提高煤矿效益，安全生产，降低损失，保护环境的最好选择。
1.2课程设计的要求设计一个矿井抽水系统，利用设计的传感器，控制器，执行器可以对输水管道的水流量进行实时检测监控并且能控制水流量为指定值，形成一个自动恒温控制系统，采用电动调节阀进行控制，将矿井井下水抽放到蓄水池，利用蓄水池的矿井水进行制浆，用于井下灭火和充填。
结合具体的煤矿相关标准按照《煤矿安全规程》主要排水设备应符合下列要求：（1）水泵。
合理的选择水泵型号类型，必须有工作和备用检修的水泵。
工作水泵应能在20 小时内排出矿井24 小时的正常涌水量。
备用水泵应具备大于工作水泵70%的排水能力。
（2）水管。
必须有工作和备用的水管。
工作水管的能力应能配合工作水泵在20小时内排出矿井的正常涌水量。
工作和备用水管的总能力应能配合工作和备用水泵在20 小时内排出矿井24 小时内最大的涌水量。
（3）配电设备。
应同工作及备用水泵相适应，并能够同时开动工作和备用水泵。
2系统结构设计2.1控制方案煤矿矿井抽水自动控制系统是根据煤矿矿井的实际情况，以使设备在无人干涉的情况下自动运行和自我诊断的一套系统。
通过工业计算机的决策控制，对设备的运行状态、运行过程进行自动检测、自动控制，利用水位测量计，传感器采集，记录的相关数据传送到地面中枢电脑控制室对其进行分析，对照煤矿排水标准以及煤矿灌浆设计需求的供水排水量，将信息处理后通过对控制器传递模拟信号，进一步对执行器传递模拟信号来控制管道的输水情况。
安全监测监控课程设计杨伟
安全监测监控系统课程设计1设计目的和要求1.1设计目的本系统属于自动化安全监测系统，该系统可以达到如下目的：（1）根据水位变化情况控制水泵启停；（2）接收流量计的监测数据以判定水泵是否工作；（3）根据水池来水量及抽排水量确定是否出现异常情况；（4）对异常水位情况进行报警；（5）将水位变化情况、水泵工作情况等监测数据留存；（6）将所有监测数据及相关设备工况实时传送至企业局域网甚至因特网，供监控中心工作人员及其他相关人员随时了解相关情况。
（7）作为报警功能的重要组成部分，将正常情况下的水位变情况及水泵抽排水量以日报形式通报相关人员；在紧急情况下，及时将水位情况报告给相关责任部门和责任人员，以及其他有关人员。
1.2设计要求按照《煤矿安全规程》第278 条的规定，主要排水设备应符合下列要求：（1）水泵。
必须有工作和备用检修的水泵。
工作水泵应能在20 小时内排出矿井24 小时的正常涌水量。
备用水泵应具备大于工作水泵70%的排水能力。
（2）水管。
必须有工作和备用的水管。
工作水管的能力应能配合工作水泵在20小时内排出矿井的正常涌水量。
工作和备用水管的总能力应能配合工作和备用水泵在20 小时内排出矿井24 小时内最大的涌水量。
（3）配电设备。
应同工作及备用水泵相适应，并能够同时开动工作和备用水泵。
2 系统结构设计2.1 控制方案本设计控制内容如下：（1）液位计测量当前水位，通过变送器将测量值以数字信号传到中央控制器中。
（2）流量计测量当前排水量，亦通将数字信号传入中央控制器中。
（3）井下中央控制器通过运算分析当前的水位是否正常，同时通过接触器控制水泵运作自动抽取超量的水。
并通过无线发射器发送每日水情信息到移动信息设备上。
（4）当电机长时间不运转时，自动测试电机是否发生故障。
（5）当主控设备发生意外故障时，系统自动转入备用设备运行。
（6）井下控制器的显示屏上显示当前水池的水情变化情况。
（7）通过交换机将控制信息联网到远程控制室的监视器上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

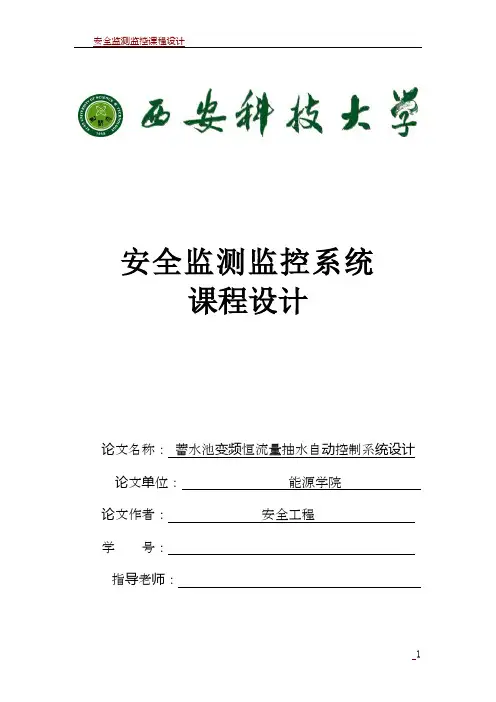

.安全监测监控系统课程设计论文名称：蓄水池变频恒流量抽水自动控制系统设计论文单位：能源学院资料Word.论文作者：安全工程学号：指导老师：蓄水池变频恒流量抽水自动控制系统1 设计目的与要求1.1 设计目的对于多数矿井来说，较大的矿井水被排放到地面后比较难以处理，自然排放容易造成环境污染和资源浪费，而如果二次处理，成本极高。
所以考虑采用二次利用的方式能有效的解决矿井水排放问题。
本设计利用从井下抽放到地面蓄水池的矿井水进行制浆，制成的泥浆将会用于井下灭火和充填。
这样做可以变废为宝，减少对环境的污染，有效的解决矿井水排放处理问题，同时也解决了制泥浆所需水的问题，降低了制浆的成本。
因此，这种设计会有很好的经济效益。
1.2 设计要求设计对象是某煤矿地面蓄水池，通过设计一个自动控制系统，将其中的水抽出刀制定的制浆设备用于制浆，实现井下废水的再利用。
该矿井下抽取到地面蓄水池的水杂质较少，矿领导设计制浆用水量为70方/小时，可以采用变频器进行控制，制定一个自动控制系统来实现该功能。
设计采用水泵将蓄水池的水抽出到指定设备的系统，具体要求：资料Word.（一）、能检测抽出的水流量；（二）、形成一个自动恒流控制系统；（三）、能控制水流量为我们的指定值。
2 系统结构设计2.1 控制方案根据设计目的和设计要求，本设计采用变频恒流量抽水方式，最根本的目的是将蓄水池中的水抽送至制浆设备中，在设计中添加流量传感器、变频执行器和控制器等将抽水过程进行优化。
实现恒流量变频自动控制抽水过程。
流量传感器用来监测管路中的流量是否达到生产所需的值；变频执行器以其显著的节能效果和稳定可靠的控制方式，在风机、水泵、空气压缩机、制冷压缩机等高能耗设备上广泛应用，在本设计中，其作用也是一样的，它是对水泵进行转速控制的单元.变频器跟踪供水控制器送来的控制信号改变调速泵的运行频率，完成对调速泵的转速控制；控制器可以实现对抽水过程的灵活控制。
对此，选用新型变频调速抽水设备，该设备将PID调节器以及简易可编程控制器的功能都综合进变频器内，形成了带有各种应用的新型变频器。
由于PID运算在变频器内部，这就省去了对可编程控制器存贮容量的要求和对PID算法的编程，而且PID参数的在线调试非常容易，这不仅降低了生产成本，而且大大提高了生产效率。
由于变频器内部自带的PID调节器采用了优化算法，所以使水压的调节十分平滑，稳定。
同时，为了保证水压反馈信号值的准确、不失值，可对该信号设置滤波时间常数，同时还可对反馈信号进行换算，使系统的调试非常简单、方便。
2.2 系统结构资料Word.本系统属于蓄水池变频恒流量抽水自动控制系统，主要在原本的蓄水池中添加先进控制设备和辅助设备，二次利用矿井废水，实现废水的再利用。
该系统具体有这几部分：抽水泵，传感器，执行器，控制器，还有其他若干配套设备。
由于本设计要求是恒流量型的，所以传感器使用电磁流量计；执行器选择变频器，带有PID调节器，变频器是供水系统的核心，通过改变电机的频率实现电机的无极调速、无波动稳压的效果和各项功能。
；控制器选择一台PLC控制器。
上述几种设备工作时之间的相互关系的工作系统结构原理图如图2-1：变频器水泵PID调机 PLC控制器组节器电磁流量计2-1 设计系统结构原理图图设备选型3传感器3.1电磁流量计是根据法拉第电磁感应定律进行流量测传感器选用电磁流量计，最大流量与最小电磁流量计的优点是压损极小，可测流量范围大。
量的流量计。
，输出信3m：201以上，适用的工业管径范围宽，最大可达流量的比值一般为盐溶液、碱、的酸、≥可测量电导率5μs/cm精确度较高，号和被测流量成线性，但它不能测量气体、纸浆等的流体流量。
矿浆、污水、水、腐蚀性液体以及泥浆、资料Word.蒸汽以及纯净水的流量。
优点：（1）电磁流量计可用来测量工业导电液体或浆液。
（2）无压力损失。
（3）测量范围大，电磁流量变送器的口径从2.5ｍｍ到2.6ｍ。
（4）电磁流量计测量被测流体工作状态下的体积流量，测量原理中不涉及流体的温度、压力、密度和粘度的影响。
缺点：（1）电磁流量计的应用有一定局限性，它只能测量导电介质的液体流量，不能测量非导电介质的流量，例如气体和水处理较好的供热用水。
另外在高温条件下其衬里需考虑。
（2）电磁流量计是通过测量导电液体的速度确定工作状态下的体积流量。
按照计量要求，对于液态介质，应测量质量流量，测量介质流量应涉及到流体的密度，不同流体介质具有不同的密度，而且随温度变化。
如果电磁流量计转换器不考虑流体密度，仅给出常温状态下的体积流量是不合适的。
（3）电磁流量计用来测量带有污垢的粘性液体时，粘性物或沉淀物附着在测量管内壁或电极上，使变送器输出电势变化，带来测量误差，电极上污垢物达到一定厚度，可能导致仪表无法测量。
选用上海速坤仪表有限公司的智能型电磁流量计，流量适合设计要求的70方每小时。
如实物图如图3-1：资料Word.3-1图：具体技术参数如下如表3-13-1S/cm介质电导15m/s，可测量流速0.推荐流速0.10m/介质流对应流量规格详见下表，在口径范围内可任意设满量20m量程范1%0.5，精度等5环境温-1℃℃（四氟内衬℃（四氟内衬18℃（橡胶内衬介质温61204MPa≤：PNDN10～501.6MPaPN≤～DN65200：1.0MPa≤1000～：PNDN250 工作压力0.6MPaPN≤～DN12002000：0.25MPaPN：≤DN2200 以上各口径如需要更高压力，可以特殊订货资料Word.245VAC 50Hz)～AC 220V 50Hz( 9036VDC)～DC 24V (20电（锂电池供电DC 3.6IP68IP6，防水防护等标准PtTT电极材316HH氯丁橡胶，聚四氟乙烯，聚氯乙衬里材GB9119-2000法兰标准执行器3.2）是应用变频技术与微电子技术，VFDVariable-frequency Drive，变频器（变频器主要通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。
、制动单元、驱动单元、检测由整流（交流变直流）、滤波、逆变（直流变交流）单元微处理单元等组成。
采用变频调速一是为了满足提高劳动生变频调速是公认为理想的调速方式，提高生活质量及改善生活环境等提高设备自动化程度、产效率、改善产品质量、要求；二是为了节约能源、降低生产成本。
变频调速的节能：供水系统采用变频器泵的节能效果明显，节电率达。
减少无功功率：变频器有效的节省了无功功率消耗的能量。
易于控20%-60% 制，控制系统简单化：供水系统变频器的应用使系统更方便控制。
系FR-D700设计选用上海肯科电气有限公司的三菱电机变频器，型号为：：3-2列变频调速器。
如实物图如图资料Word.3-2图技术数据：3-2表电源额定输入冷却方输出额定电流适用电机容量输出额定容量变频器频/过载能力交流电压式（(KVA)（A）KW)率FR-D700至相，380V150`s ,203强制风12 9.1 5.55.5系列反(480V 0% 0.5s 冷型（三菱）)时限特性50Hz/60Hz3.3 控制器）控制器作）、微分（derivativeintegral（比例（PIDproportion）、积分（）现在仍然是应用最广泛的工业控制器。
70多年历史，为最早实用化的控制器已有因而成为应用最使用中不需精确的系统模型等先决条件，PID控制器简单易懂，为广泛的控制器。
它由于用途广泛、使用灵活，已有系列化产品，使用中只需设定三个参数资料Word.）即可。
在很多情况下，并不一定需要全部三个单元，可以取和TdKp，Ti（其中的一到两个单元，但比例控制单元是必不可少的。
应用范围广。
虽然很多工业过程是非线性或时变的，但通过对其首先，PID PID就可控制了。
简化可以变成基本线性和动态特性不随时间变化的系统，这样可以根据过程的Td，Ti和参数较易整定。
也就是，其次，PIDPID参数Kp例如可能由负载的变化引起系统如果过程的动态特性变化，动态特性及时整定。
参数就可以重新整定。
动态特性变化，PID ：。
相关信息如表3-3-PLC，FX1S系列PLC本设计选用三菱电机3-3 表60*75*90FX1s-10MR-001106漏型 4继电器(2.4*3.0*3.5)3.4 配套设备配套设备如表3-4 表3-4个7 资料Word.12121103.5 水泵设计需要两台水泵，一台工作，一台防止工作水泵出问题作为备用水泵。
—4DM选用三昌泵业的DM46-50×水泵所抽水的流量要满足70方每小时，—；450—设计点单级扬程为50m；46耐磨多级离心泵。
—设计点流量为46m3/h 级级数为4680mH=19～；扬程：性能范围：流量：Q=3.75～840m3/h电路及管路设计4 电路设计4.14-1 根据设计系统原理图连接实物图，如图资料Word.4-1图4-2本设计的电路图，如图4-2图4.2 管路设计4-3根据已经选型的设备，本设计的管路结构图如图资料Word.4-3 图恢复对水量的闭环调当管路中流量下降时，变频器输出频率降至增大频率，当管路中的流量增大时，结论变频器输出频率升至节，使流量重新达到设定值.实现恒流量量变频恢复对水量的比黄调节，是流量重新达到设定值。
降低频率，自动控制抽水。
结论使我更加扎实的掌握了有关安全检测监控系统方面的知通过此次课程设计，一遍又一遍但经过一次又一次的思考，识，在设计过程中虽然遇到了一些问题，的检查终于找出了原因所在，也暴露出了前期我在这方面的知识欠缺和经验不足。
在课程设计过程中，我们不断发现错误，不断改正，不断领悟，不断获取。
这次课程的知行观。
过而能改，最终的检查环节，本身就是在践行“善莫大焉”最后在老师与同学们的指导下，设计终于顺利完成了，在设计中遇到了很多问题，不能遇一定要不懈努力，终于游逆而解。
在今后社会的发展和学习实践过程中，资料Word.到问题就想到要退缩，一定要不厌其烦的发现问题所在，然后一一进行解决，只有这样，才能成功的做成想做的事，才能在今后的道路上劈荆斩棘，而不是知难而退，那样永远不可能收获成功，收获喜悦，也永远不可能得到社会及他人对你的认可！此次设计也让我明白了思路即出路，有什么不懂不明白的地方要及时请教或上网查询，只要认真钻研，动脑思考，动手实践，就没有弄不懂的知识，收获颇丰。
资料Word。
