配电箱和配管配线ppt课件
终端头
中间头
•电缆的结构：线芯，绝缘层，保护层。
外护层
线芯：铜芯和铝芯， 单芯和多芯
铠装层
内护层
绝缘层：Z-油浸纸绝缘， V-聚氯乙烯绝缘，YJ-交联聚
乙烯绝缘，Y-聚乙烯绝缘
•电缆的型号：VV YJV VLV YJV22 VV22
等。
有下标的是铠装电缆，含义如下：
标记
0 1 2 3 4
铠装层
无 — 双钢带 细圆钢丝 粗圆钢丝
焊铜接线端子10m㎡
第三节 配管配线
一.预算定额及工程量计算
1.配管工程量计算
•计算规则——各种配管应区别不同的敷设方 式，敷设位置，管材材质，规格以“延长米” 计算。不扣除管路中间的接线箱（盒），灯头 盒，开关盒所占的长度。
•计算方法——水平方向敷设的管，以施工平 面布置图的线管走向，按延长米计算。垂直方 向敷设的管，以楼层高度及设备安装高度计算。
•计量单位——“台”。
•清单工程量计算规则——设计图示数量计算。
2.例题3.2.1：某工程设计图示工作内容如下：
落地式配电箱XL-21 5台，10#基础槽钢 15米，焊铜接线端子25m㎡ 20个；
悬挂式配电箱XRM*8/04-1L，半周长1米以 内，3台，焊铜接线端子10m㎡ 3个，16m㎡ 12个。
4.基础槽钢和角钢的安装
2-361 基础槽钢的安装
2-362 基础角钢的安装
按长度以“10米” 计量
二.工程量清单的编制
1.清单项目的设置
配电箱 030204018
•项目特征——按所列的工作内容详细描述， 包括名称、型号、规格，除本体安装外，是 否需要基础槽钢、角钢的制作安装，焊压接线 端子等。
（3）插座：区分明装和暗装
两孔插座，三孔插座，五孔插座等
•开关、插座、灯具分别配套有开关盒、插座盒 和灯头盒。
单极单控暗开关
单 相 插 座
三极单控暗开关
空白面板
三相四孔暗插座
灯头盒： 开关-插座盒：
第二节 动力、照明控制设备
一.预算定额及工程量计算
1.配电箱的计算规则：以“台”为计量单位， 设备安装均未包括基础槽钢和角钢的制作安 装。
•电缆沟敷设：
•直接埋地：
• 电缆穿管敷设：
玻璃纤维增强塑料电缆保护管
水泥管
•电缆桥架敷设： 槽式桥架
托盘式桥架： 梯形桥架：
3.动力照明线路在平面上的表示方法 •BV-500-4×70＋1×35-SC50-FC
导线 电压 型号 等级
导线 根数
导线 截面
穿线管 穿线管 敷设 材质 规格 方式
配管工程量计算如下：
N1：焊接钢管暗设DN15 3-1.6-
0.4+1.5+1.8+
3-1.4=5.9m
N2:焊接钢管暗设DN20
1.6+0.05+ 2.7+
3m 1.6m
0.4m
（0.3+0.05）×2+3.5
+0.05+1.8 =10.4m
0.3m 1.4m 1.8m （埋深0.05米）
2.配线工程量计算
编制分部分项工程量清单。
分部分项工程量清单
序 项目编码 号
项目名称
计量 工程 单位 数量
1 03020
配电箱
台5
40180 落地式配电箱XL-21
01 10#基础槽钢安装15米；
焊铜接线端子25m㎡ 20 个；
2 03020
配电箱
台3
40180
悬挂式配电箱
02 XRM*8/04-1L，半周长
1米以内；
例3.3.1如图所示电气照明平面图，MX配电 箱有两个出线回路，
N1:BV-2×2.5-SC15-CC
(3.5)
N2:BV-3×4-SC20-FC
吊链式单管荧光灯；
(1.8) N1
(1.5)
(2.7) N2
MX
单极单控暗开关H=1.4米 单相三孔暗插座H=0.3米 单相五孔暗插座H=1.8米
配电箱规格500×400×230，底边距地高度 1.6米。层高3米。
配电箱和配管配 线
常用的型号有： BV BLV BX BLX
BXF BLXF BVV BLVV
•绝缘导线和护套线：
绝缘导线—单芯线
护套线—分为两芯和三芯
(2)电缆—— 按用途分为电力电缆和控制电 缆，按绝缘材料 分为油浸纸绝缘，塑料绝缘， 交联聚乙烯绝缘。
五芯电缆
电力电缆
单芯电缆
预分支电缆：
•电缆连接采用电缆头，分为中间头和终 端头。
•管内穿线应区分线路性质，导线材质，导线
截面，以单线延长米计量。线路的分支接头 线长度已综合考虑在定额内，不得另行计算。
成套配电箱的安装区分落地式和悬挂嵌入 式两大类。
落地式：2-262
悬挂嵌入式按箱体半周长区分：
按半周长区分
0.5米以内 1.0米以内 1.5米以内 2.5米以内
2-263 2-264 2-265 2-266
2.焊（压）接线端子
多股单线导线与设备连接时，以及10m㎡ 及以上的导线，需要加装接线端子，以“10 个”为计量单位。
塑料管：硬塑料管（PC）;半硬塑料管（FPC）
金属软管（CP）; 桥架（CT） •敷设方式：
F---地板 W－－墙 CL－－柱 B－－梁 R－－构架 C－－顶棚 SC－－吊顶 E--明敷 C--暗敷 沿地暗敷-FC； 沿墙暗敷-WC； 沿天棚暗敷-CC 沿墙明敷-WE； 沿天棚明敷-CE
（2）电缆线路敷设
•VV22-3×25＋1×16-SC50-FC
电缆 型号
电缆 芯数
电缆 截面
•BVV-3×2.5
4.照明器具
（1）灯具：普通及吸顶灯具灯具，荧光灯
具，工厂灯，装饰灯，路灯，医疗专用灯， 广场灯等。
•荧光灯安装方式：
吸顶式，吊链式，嵌入式，吊管式等。
（2）开关： 分明装和暗装
单极单控暗开关
两极单控暗开关 单极双控暗开关
定额项目：焊铜接线端子
区分16，35，70，120， 185，240m㎡以内。
2-336——2-341
3.铁构件的制作安装
适用于本册范围内的各种支架，构件的制 作安装，以“100㎏”为计量单位。
2-363 一般铁构件的制作 2-364 一般铁构件的安装 2-365 轻型铁构件的制作 2-366 轻型铁构件的安装 ✓轻型铁构件是指结构厚度在3㎜以内的构件。
标记
0 1 2 3 4
外被层
无 纤维层 聚氯乙烯 聚乙烯
__
VV——铜芯聚氯乙烯绝缘电缆
YJV32——铜芯交联聚乙烯绝缘聚氯乙烯护套 细圆钢丝铠装电力电缆 2.线路的敷设
（1）绝缘导线的敷设
明敷和暗敷。
• 常用的穿线管有：焊接钢管（SC）； 薄钢管（TC）；
合集下载
配电箱内部配线详细讲解(有图)
DQ002
11
空开A相配线照片：
DQ002
12
空开B相配线照片：
2007－5－29
DQ002
13
空开C相配线照片：
DQ002
14
第二排空开配线
1、A相线为黄、B相线为绿、C相线为红 。 2、照明及插座回路一般采用2.5mm2导线，每根导线所串连空开数量不
得大于3个。空调回路一般采用2.5mm2或4.0mm2导线，一根导线配 一个空开。 3、由总开关每相所配出的每根导线之间零线不得共用，如由A相配出的 第一根黄色导线连接了二个16A的照明开空，那这两个照明空开一次 侧零线也是只从这二个空开一次侧配出直接连接到零线接线端子。 4、箱体内总空开与各分空开之间配线一般走左边，配电箱出线一般走右 则。 5、箱内配线要顺直不得有纹接现象，导线要用塑料扎带绑扎，扎带大小 要合适，间距要均匀。 6、导线弯曲应一致，且不得有死弯，防止损坏导线绝缘皮及内部铜芯。
DQ002
6
空开安装照片（第一排预留位）：
DQ002
7
空开零线配线
1、零线颜色要采用蓝色。 2、照明及插座回路一般采用2.5mm2导线，每根导线所串连空开数量不
得大于3个。空调回路一般采用2.5mm2或4.0mm2导线，一根导线配 一个空开。 3、不同相之间零线不得共用，如由A相配出的第一根黄色导线连接了二 个16A的照明开空，那么A相所配空开零线也只能配这两个空开，配完 后直接边接到零线接线端子上。 4、箱体内总空开与各分空开之间配线一般走左边，配电箱出线一般走右 则。 5、箱内配线要顺直不得有纹接现象，导线要用塑料扎带绑扎，扎带大小 要合适，间距要均匀。 6、导线弯曲应一致，且不得有死弯，防止损坏导线绝缘皮及内部铜芯。
照明配管配线课件
水平方向配管长度为L1 、L2 、L3 、L4 均算至各中心处。当管穿出地面时，沿墙引下管长度（ h1 ）加上地 面厚度；或设备基础高；或出地150mm~200mm长度，即为s配管长度。
3
第3页/共20页
二、配管定额套用（十二（19） 319）
• 1 、电线管（DG）明敷、暗敷 • 明敷（E） ； 暗敷（C） • 2 、硬塑料管明敷、暗敷。 • UPVC（阻燃塑料管）明敷（ E）；暗敷（C） • 3 、半硬质塑料管（pvc管）暗敷（C） • 4 、金属软管（逐渐陶态）
19
第19页/共20页
感谢观看！
20
第20页/共20页
一、配管工程量计算
• 1 、配管工程量计算规则：
• （2）配管工程量计算规则：
•
电气配管工程量以敷设方式（明敷、暗敷）、位置及管材材质、规格，分别以“ 延长米” 计算，不扣
除管路中间的接线箱（盒）、灯头盒、开关盒、插座盒所占长度。
• 注：配管工程量计算顺序： 先算水平管（平面图），后算竖直管。
• 线管里面的电线在接线盒中连起来，起到保护电线和连接电线的作用，这个就是接线盒。在电线的接头部 位（比如线路比较长，或者电线管要转角）就采用接线盒做为过渡用。
2 、管内穿线定额（十二：七 381 ）
• 照明线路（ 单相式）； 动力线路（ 三相式线路） • 当照明线为4mm²以上时，套动力穿线定额。
7
第7页/共20页
（四）配线工程（明配线）----低压
• 注：以所配线的规格，敷设方式和部位来划分定额。 • 夹板配线：塑料夹板（VJ）配线、瓷夹板（CJ）配线 • 绝缘子配线（CP）：鼓形绝缘子（瓷珠、柱）；针式；蝶式绝缘 • 线槽配线：塑料线槽（VXC）、金属线槽（GXC） • 槽板配线（CB）：木槽板、塑料槽板
3
第3页/共20页
二、配管定额套用（十二（19） 319）
• 1 、电线管（DG）明敷、暗敷 • 明敷（E） ； 暗敷（C） • 2 、硬塑料管明敷、暗敷。 • UPVC（阻燃塑料管）明敷（ E）；暗敷（C） • 3 、半硬质塑料管（pvc管）暗敷（C） • 4 、金属软管（逐渐陶态）
19
第19页/共20页
感谢观看！
20
第20页/共20页
一、配管工程量计算
• 1 、配管工程量计算规则：
• （2）配管工程量计算规则：
•
电气配管工程量以敷设方式（明敷、暗敷）、位置及管材材质、规格，分别以“ 延长米” 计算，不扣
除管路中间的接线箱（盒）、灯头盒、开关盒、插座盒所占长度。
• 注：配管工程量计算顺序： 先算水平管（平面图），后算竖直管。
• 线管里面的电线在接线盒中连起来，起到保护电线和连接电线的作用，这个就是接线盒。在电线的接头部 位（比如线路比较长，或者电线管要转角）就采用接线盒做为过渡用。
2 、管内穿线定额（十二：七 381 ）
• 照明线路（ 单相式）； 动力线路（ 三相式线路） • 当照明线为4mm²以上时，套动力穿线定额。
7
第7页/共20页
（四）配线工程（明配线）----低压
• 注：以所配线的规格，敷设方式和部位来划分定额。 • 夹板配线：塑料夹板（VJ）配线、瓷夹板（CJ）配线 • 绝缘子配线（CP）：鼓形绝缘子（瓷珠、柱）；针式；蝶式绝缘 • 线槽配线：塑料线槽（VXC）、金属线槽（GXC） • 槽板配线（CB）：木槽板、塑料槽板
2-配电箱内部配线图文培训教材(配电箱空开及导线安装)
DQ002
6
空开安装照片（第一排预留位）：
DQ002
7
空开零线配线
1、零线颜色要采用蓝色。 2、照明及插座回路一般采用2.5mm2导线，每根导线所串连空开数量不 得大于3个。空调回路一般采用2.5mm2或4.0mm2导线，一根导线配 一个空开。 3、不同相之间零线不得共用，如由A相配出的第一根黄色导线连接了二 个16A的照明开空，那么A相所配空开零线也只能配这两个空开，配完 后直接边接到零线接线端子上。 4、箱体内总空开与各分空开之间配线一般走左边，配电箱出线一般走右 则。 5、箱内配线要顺直不得有纹接现象，导线要用塑料扎带绑扎，扎带大小 要合适，间距要均匀。 6、导线弯曲应一致，且不得有死弯，防止损坏导线绝缘皮及内部铜芯。
DQ002
8
空开零线配线照片（第一排）：
DQ002
9
空开零线配线照片（第二排）：
DQ002
10
第一排空开配线
1、A相线为黄、B相线为绿、C相线为红 。 2、照明及插座回路一般采用2.5mm2导线，每根导线所串连空开数量不 得大于3个。空调回路一般采用2.5mm2或4.0mm2导线，一根导线配 一个空开。 3、由总开关每相所配出的每根导线之间零线不得共用，如由A相配出的 第一根黄色导线连接了二个16A的照明开空，那这两个照明空开一次 侧零线也是只从这二个空开一次侧配出直接连接到零线接线端子。 4、箱体内总空开与各分空开之间配线一般走左边，配电箱出线一般走右 则。 5、箱内配线要顺直不得有纹接现象，导线要用塑料扎带绑扎，扎带大小 要合适，间距要均匀。 6、导线弯曲应一致，且不得有死弯，防止损坏导线绝缘皮及内部铜芯。
电气安装施工分项作业培训教材
配电箱内部配线
DQ002
电气培训 第4章第 配管、配线
主要用于砖、混凝土内暗设和吊顶内敷设及与钢管、电线管 与设备连接间的过渡，与钢管、电线、设备入口均采用专用混 合接头连接。
6 配管 配线
6 配管 配线
（8）线槽 当导线的数量较多时多用线槽配线（穿管线最多8
根）。按材质分，线槽有金属线槽和塑料线槽。
6 配管 配线
电缆桥架可放置10KV及以 下的电力电缆、控制电缆， 或弱电电缆。较大的承载 能力。 线槽的承载能力较小，只 能放些电线，一般不能放 置电缆。
配管、配线工程是电气施工预算的重点内容之一。
6 配管 配线
6 配管 配线
6 配管 配线
6 配管 配线
6 配管 配线
6 配管 配线
4.1 配管、配线工程概况
室内导线敷设方式有多种： （1）瓷夹和瓷瓶配线 （2）塑料护套线 （3）槽板配线 （4）钢索配线 （5）管内配线 其中应用最多的是管内穿线
备用 备用
6 配管 配线
4.1 配管、配线工程概况
(6)金属软管（蛇皮管）(CP) 一般敷设在较小型电动机的接线盒与钢管口的连接处，用来
保护电缆或导线不受机械损伤。
6 配管 配线
6 配管 配线
（7）可挠性金属套管 指普利卡金属套管（PULLKA），由镀锌钢带（Fe、Zn），钢
带（Fe）及电工纸（P）构成双层金属制成的可挠性电线、电缆 保护套管；
6 配管 配线
4.1 配管、配线工程概况
4.1.1 室内配电线路
配管、配线是指由配电屏（箱）接到各用电器具的供电和控制 线路的安装，配管一般有明配管和暗配管两种方式。
明配管通常用管卡子固定于砖、混凝土结构上或固定于钢结构 支架及钢索上。
暗配管是需要配合土建施工，将管子预敷设在墙、顶板、梁、 柱内。
6 配管 配线
6 配管 配线
（8）线槽 当导线的数量较多时多用线槽配线（穿管线最多8
根）。按材质分，线槽有金属线槽和塑料线槽。
6 配管 配线
电缆桥架可放置10KV及以 下的电力电缆、控制电缆， 或弱电电缆。较大的承载 能力。 线槽的承载能力较小，只 能放些电线，一般不能放 置电缆。
配管、配线工程是电气施工预算的重点内容之一。
6 配管 配线
6 配管 配线
6 配管 配线
6 配管 配线
6 配管 配线
6 配管 配线
4.1 配管、配线工程概况
室内导线敷设方式有多种： （1）瓷夹和瓷瓶配线 （2）塑料护套线 （3）槽板配线 （4）钢索配线 （5）管内配线 其中应用最多的是管内穿线
备用 备用
6 配管 配线
4.1 配管、配线工程概况
(6)金属软管（蛇皮管）(CP) 一般敷设在较小型电动机的接线盒与钢管口的连接处，用来
保护电缆或导线不受机械损伤。
6 配管 配线
6 配管 配线
（7）可挠性金属套管 指普利卡金属套管（PULLKA），由镀锌钢带（Fe、Zn），钢
带（Fe）及电工纸（P）构成双层金属制成的可挠性电线、电缆 保护套管；
6 配管 配线
4.1 配管、配线工程概况
4.1.1 室内配电线路
配管、配线是指由配电屏（箱）接到各用电器具的供电和控制 线路的安装，配管一般有明配管和暗配管两种方式。
明配管通常用管卡子固定于砖、混凝土结构上或固定于钢结构 支架及钢索上。
暗配管是需要配合土建施工，将管子预敷设在墙、顶板、梁、 柱内。

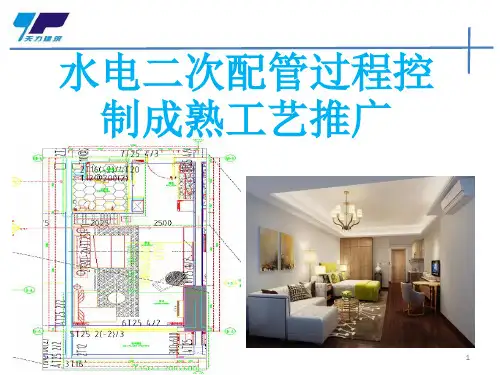

水电安装线盒与二次配管规范PPT课件
定位控制线
线管开槽控制线要求：线管间距≥20mm、 线管与砌体墙间距≥ 10mm，开槽控制线宽 度=线管外布置清晰合理；严禁水平开槽，如
必须水平开槽的，水平开槽长度不得大于 300mm。
3
4、水1 电开槽
水电开槽必须采用专用 开槽机开槽，严禁采用 电锤或人工开槽，线槽 开槽深度=线管外径+不 小于15mm保护层。
防止交叉施工污染，线盒保护采
用成品保护盖板进行保护，电箱
采用泡沫板进行防护。
8
做的比1 较好的样板墙
9
SUCCESS
THANK YOU
2019/7/2
在修补线槽前一天应用自来水对线 槽进行洒水冲洗，使线槽充分湿润。 对于4根以下线槽采用1:2水泥砂浆 进行修补，严格控制砂浆比例，严 格实施分层修补。对于五根及以上 比较密集的线槽，线管间距应控制 在10mm以上，采用不低于C20细 石混凝土进行修补，采用模板对线 槽进行固定，模板比线槽最宽处宽 100mm，浇捣细石混凝土振捣密实。
12、线槽刮糙 处理
补槽完成后2小时左右 对线槽进行刮糙处理。
7
13、1洒水养护 14、抗裂砂浆修补挂网
补槽完成后必须对线 槽进行洒水养护，避 免线槽出现空鼓开裂 现象。
挂网宽度=线槽宽度+左右两边 各100mm，确保交房后线槽位 置无空鼓开裂风险。
15、抗裂砂浆修补挂 网成型效果
16、成品保护
水电二次配管完成后，喷浆前必 须对线盒及电箱进行成品保护，
8、线盒固定
线盒固定前抹灰班组必须根据安装班组布置好的线盒 定位点设置好灰饼，以便电工控制线盒进出，喷浆前 采用透明胶带将灰饼保护起来，粉刷前将胶带清除； 线盒固定采用1:2水泥砂浆进行修补，分两次施工。

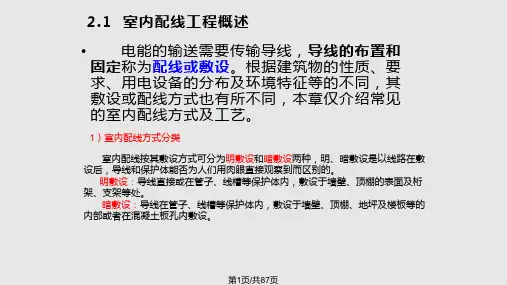

室内配线工程PPT课件
①安全。 ②可靠。 ③方便。④美观。⑤经济。
3）室内配线工程的施工工序
①定位划线。根据施工图纸，确定电器的安装位置、线路敷设途径、线路支持件 位置、导线穿过墙壁及楼板的位置等。
②预埋支持件。在土建抹灰前，在线路所有固定点处打好孔洞，埋设好支持构 件。此项工作应尽量配合土建施工时完成。
③装设绝缘支持物、保护管等。 ④敷设导线。 ⑤安装灯具、开关及电器设备等。 ⑥测试线路绝缘电阻。 ⑦试通电、校验、自检等。
第27页/共87页
图2.2 暗装金属制品盒
第28页/共87页
第29页/共87页
开关盒、插座盒
灯位盒
第30页/共87页
2.3 配管配线
将绝缘导线穿入保护管内敷设，称为配管（线管） 配线。
2.3.1Leabharlann 线管选择明敷设：把管子敷设于墙壁、桁（heng)架、柱子等建 筑结构的表面。 暗敷设：把管子敷设于墙壁、地坪、楼板内。
暗敷优点：
暗配管敷设对建筑结构的影响比较小，同时可避免 导线受腐蚀气体的侵蚀和遭受机械损伤，更换导线也方 便。因此，采用最广泛。
第31页/共87页
保护管
金属管 塑料管
焊接钢管 电线管 普利卡金属管
套接紧定式钢管 套接扣压式薄壁钢管 金属软管
适应于室内外场所； 不适应于严重腐蚀场所
硬质管 阻燃半硬管 波纹管
⑤保护管的弯曲处，不应有折皱、凹陷和裂缝，弯扁度不大于管径的10%。
弯曲半径符合下列规定： a.明敷时：弯曲半径不小于管外径的6倍；
两接线盒间只有一个弯时，弯曲半径不小于管外径的4倍；
第34页/共87页
b.暗敷时：弯曲半径不小于管外径的6倍； 当敷设于地下或混凝土楼板内时，弯曲半径不小于管外径的10倍；
3）室内配线工程的施工工序
①定位划线。根据施工图纸，确定电器的安装位置、线路敷设途径、线路支持件 位置、导线穿过墙壁及楼板的位置等。
②预埋支持件。在土建抹灰前，在线路所有固定点处打好孔洞，埋设好支持构 件。此项工作应尽量配合土建施工时完成。
③装设绝缘支持物、保护管等。 ④敷设导线。 ⑤安装灯具、开关及电器设备等。 ⑥测试线路绝缘电阻。 ⑦试通电、校验、自检等。
第27页/共87页
图2.2 暗装金属制品盒
第28页/共87页
第29页/共87页
开关盒、插座盒
灯位盒
第30页/共87页
2.3 配管配线
将绝缘导线穿入保护管内敷设，称为配管（线管） 配线。
2.3.1Leabharlann 线管选择明敷设：把管子敷设于墙壁、桁（heng)架、柱子等建 筑结构的表面。 暗敷设：把管子敷设于墙壁、地坪、楼板内。
暗敷优点：
暗配管敷设对建筑结构的影响比较小，同时可避免 导线受腐蚀气体的侵蚀和遭受机械损伤，更换导线也方 便。因此，采用最广泛。
第31页/共87页
保护管
金属管 塑料管
焊接钢管 电线管 普利卡金属管
套接紧定式钢管 套接扣压式薄壁钢管 金属软管
适应于室内外场所； 不适应于严重腐蚀场所
硬质管 阻燃半硬管 波纹管
⑤保护管的弯曲处，不应有折皱、凹陷和裂缝，弯扁度不大于管径的10%。
弯曲半径符合下列规定： a.明敷时：弯曲半径不小于管外径的6倍；
两接线盒间只有一个弯时，弯曲半径不小于管外径的4倍；
第34页/共87页
b.暗敷时：弯曲半径不小于管外径的6倍； 当敷设于地下或混凝土楼板内时，弯曲半径不小于管外径的10倍；
配电箱内部配线图文培训配电箱空开及导线安装.pptppt24页.pptx
DQ002
20
导线绑扎照片（分照片）：
DQ002
21
导线绑扎照片（分照片）：
DQ002
22
Hale Waihona Puke 结1、本课件只是一个配电箱内部配线的示意，配线要求要以此为准，但其 他具体要求，如配电箱内开关规格、数量等要以图纸为准。
2、本课件具体要求请参考配电箱安装要求。
DQ002
23
第一章 电气安装工程
1 . 配电箱内部配线
GF/PG008-DQ002
• 作业条件及现场准备工作
1、箱体安装完毕。 2、箱内空开、配线导线、配线扎带等已经准备完毕，并且符合设计图
纸、配电箱安装要求。
DQ002
1
•施工工序 箱体内导轨安装
导轨安装要水平，并与盖板空开操作孔相匹配。
DQ002
2
导轨安装照片：
DQ002
14
空开A相配线照片：
DQ002
15
空开B相配线照片：
DQ002
16
空开C相配线照片：
DQ002
17
导线绑扎
1、导线要用塑料扎带绑扎，扎带大小要合适，间距要均匀,一般为 100mm。
2、扎带扎好后，不用的部分要用钳子剪掉。
DQ002
18
导线绑扎照片（总照片）：
DQ002
19
导线绑扎照片（分照片）：
DQ002
3
箱体内空开安装
1、空开安装时首先要注意箱盖上空开安装孔位置，保证空开 位置在箱盖预留位置。其次开关安装时要从左向右排列， 开关预留位应为一个整位。
2、预留位一般放在配电箱右侧。第一排总空开与分空开之间 有预留一下完整的整位用于第一排空开配线。
第二章 配管配线
穿线时应注意以下几点：
①同一交流回路的导线必须穿于同一管内。
②不同回路，不同电压，交流与直流导线不得穿入 同一管内。 ③管内电线不得有接头。
连接要领如下：
1．单芯铜导线的直线连接
①绞接法：将两线互相交叉，用双手同时把两芯线互 绞两圈后，将两个线芯在另一个线芯上缠绕5圈，剪掉余 头，见图7.6-1。该连接方式适用于BV-4mm2及以下的单芯 线连接。 ②缠绕卷法：将两线相合并，加辅助线后（也可不加 辅助线）用绑线在合并部位中间向两端缠绕，其长度为导 线直径的10倍，然后将两线芯端头折回，在此向外单独缠 绕5圈，与辅助线捻绞2圈，将余线剪掉，见图7.6-2。该连 接方式适用于BV-6mm2及以上的单芯线的直接连接。
扣压式薄壁钢管（KBG管）
可绕金属电线管
室内布线
线管敷设 线管敷设，又称为配管。 配管工作一般从配电箱开始， 逐段配至用电设备处，有时也可从用电设备端开始，逐段配 至配电箱处。 （一）暗配管施工 暗配管施工多用在混凝土建筑物及室内装饰装修工程内， 其施工方法有以下几种： （1）随墙（砌体）配管 砖墙，空心砖墙配合砌墙安管时，管子应放在墙中心， 管口向上者要堵好。向上引管到吊顶时，管上端应煨成90° 弯进入吊顶内。进入开关，插座盒的地方，应先稳好盒子后， 再加短管接入。如果是在砖墙上留槽或开槽，其管子在槽内 的固定方法是：先在砖缝里打入木楔，再在木楔上钉钉子， 用铁丝将管子绑在钉子上，再将钉子打入，使管子充分嵌入 槽内。
室内布线
金属管配线
将绝缘导线穿在金属管内的敷设方式，称为金属管配
线。室内建筑装修工程中，常用的金属电线管有钢管、扣
压式薄壁钢管（KBG管）、可绕金属电线管等。金属电线管 布线，其主要优点是安全可靠，能防止灰尘、潮气、蒸汽 及腐蚀性气体的侵蚀；能防止机械损伤；能防止因线路短 路而发生的火灾。适用于动力和照明线路的明、暗敷设及 吊顶内和护墙板内的敷设。
配电箱接线示意图PPT参考课件
总控制器
零线排
照 明
照 明
照 明
照 明
照 明
பைடு நூலகம்
照 明
照 明
照 明
网 络
应 急
排气扇
防火 卷帘门
接地
2020/2/10
5
配电箱接线示意图 H-03-03（2号库一层南配电箱）
总控制器
零线排
照 明
照 明
照 明
照 明
照 明
照 明
排气扇
防火 卷帘门
照 明
照 明
网 络
应 急
接地
2020/2/10
6
配电箱接线示意图 H-03-04（2号库二层北配电箱）
总控制器
零线排
照 明
照 明
照 明
照 明
照 明
照 明
照 明
照 明
路 灯
网 络
应 急
排气扇
防火 卷帘门
接地
2020/2/10
7
配电箱接线示意图 H-03-05（2号库二层中配电箱）
总控制器
零线排
照 明
照 明
照 明
照 明
照 明
照 明
照 明
照 明
网 络
应 急
排气扇
防火 卷帘门
接地
2020/2/10
8
配电箱接线示意图 H-03-06（2号库二层南配电箱）
总控制器
零线排
照 明
照 明
照 明
照 明
照 明
照 明
照 明
照 明
照 明
照 明
路 灯
应 急
排气扇
防火 卷帘门
接地
2020/2/10
配电箱内部配线图文培训教材(配电箱空开及导线安装)_OK
又名错高湖，藏语意为“绿色的水”，海拔3500米，面积27平方公里。湖水碧绿透明，如一轮新月镶嵌在高山峡谷之间。湖边野花烂漫，湖中黄鸭戏水、游鱼争食。湖心岛上
错宗工巴寺的颂经声，为你洗去尘世的烦恼。游完巴松错返回到川藏公路，翻越米拉山（5033米，此行最高的一个山口），沿拉萨河谷前行，过达孜县抵到达此行的终点圣
翻越觉凹山（4300米）。从觉凹山险峻的盘山公路望下去，川藏公路和澜沧江像两条晶亮的丝带，在千山万壑间时隐时现。过东达山（5008米）后抵达左贡县。
•
第8天：左贡—邦达—八宿—然乌（291KM） 住宿：然乌左贡出发前行100公里到邦达，海拔4400米的邦达是川藏南线和北线的交汇处。北通昌都，西至林芝、拉萨，是川藏
景色，春季路边盛开着大朵的野生杜鹃花。穿过鲁朗林海，翻越色季拉山（4702米），在山顶远眺南迦巴瓦峰。下山后抵林芝县城，继续前行19公里到达林芝地区首府八一镇，
海拔2400米，被称为“西藏的江南”。第11天：八一—拉萨（497KM） 住宿：拉萨 沿风景秀美的尼洋河前行，在巴河桥头分路，前行44公里抵达红教圣湖巴松错。巴松错
个16A的照明开空，那么A相所配空开零线也只能配这两个空开，配完
后直接边接到零线接线端子上。
4、箱体内总空开与各分空开之间配线一般走左边，配电箱出线一般走右
则。
5、箱内配线要顺直不得有纹接现象，导线要用塑料扎带绑扎，扎带大小
要合适，间距要均匀。
6、导线弯曲应一致，且不得有死弯，防止损坏导线绝缘皮及内部铜芯。
2007－5－29
23
总结
1、本课件只是一个配电箱内部配线的示意，配线要求要以此为准，但其 他具体要求，如配电箱内开关规格、数量等要以图纸为准。
2、本课件具体要求请参考配电箱安装要求。
