阶梯格栅说明书
阶梯格栅(安德森)
一、 用途
阶梯式格栅除污机是细格栅的一种，主要适用于自来水厂、污水处理厂等粗格栅后作第二道截污设备，以分离和去除污水中100mm 以下的漂浮杂物。
二、 结构与工作原理
该设备采用阶梯式，由定栅片和动栅片间隔组合成栅面，当污水流过时，大于栅隙的污物或悬浮物被挡在栅面上，由于定栅片固定在机架上，动栅片则由电机减速机和偏心轮连杆等运动构带动作循环往复运动，通过相对的动、静栅片交替错位，将截留的栅渣一阶一阶地向上传输到卸料口，落入输送机或垃圾小车内，从而达到清污的目的，同时，栅面也进行了自行清理。
三、 主要特点
● 传动效率高，噪声低、使用寿命长、运行平稳可靠；
● 框架式机架，刚性好、结构简单、传动部件少、使用寿命长；
● 栅片间采用专用的栅夹固定，无偏差，安装、拆卸方便、运行安全可靠； ● 设备操作简便，可直接就地/远程控制设备的运行。
【实用】阶梯格栅运行操作规程
阶梯格栅运行操作规程1.用途说明：该设备用于阻截来自进水提升泵的污水中的中等悬浮物，是本厂污水处理的第二道过滤装置。
对斜管沉淀池及设备起保护作用，也称中格栅。
2．工作原理：格栅由一组固定的静栅条和一组移动的动栅条组成。
栅条组安装在一起，当一组移动时，另一组静止不动。
静动栅条之间的间隙为栅条间距。
栅条的运动对细格栅产生了向上的提升力，并传送到下一级栅条。
通过这种方式，细格栅将截留物沿阶梯一级级向上运输，当垃圾到达细格栅顶部时，自动掉入螺旋输送机内进行处理。
3．结构和性能3.1结构阶梯式格栅主要由一组固定的静栅条、一组移动的动栅条、机架及驱动装置组成。
3.2主要参数型号：RSM26-140-3栅条间距：6mm总宽度：1485MM有效宽度：1355MM栅条厚度：3MM重量：2300KG生产厂家：瑞典诺迪克公司减速机生产厂家：SEW型号：SA87油型：ISOVG680油量：8.4L电机生产厂家：SEW型号：DV100M4BMG功率：2.2KW转速：1410r/min电流：4.7A4．开机前的准备工作：4.1检查设备传动机构的紧固螺钉是否牢固，该设备四周有无障碍物，以免影响设备的正常运转。
4.2新装的设备和长时间停用后再使用、更换电机和电机大修后再使用的情况需要将电机电源线从热继电器下端断开测量绝缘电阻和直流电阻，正常后方可继续操作。
4.3确保电机主断路器已合闸，控制回路取电断路器和控制回路供电断路器已合闸，控制屏面板指示灯无报警且显示正常。
4.4检查减速机的润滑油是否足够；检查细格栅机链条及齿轮传动部份是否润滑得当。
4.5检查螺旋输送机和螺旋压榨机能否正常运行。
5.操作步骤：5.1现场时间控制：5.1.1将控制屏上功能转换开关置于时间控制。
5.1.2将所需要启动的细格栅的功能开关置于自动位置，细格栅开始运行。
5.1.3将螺旋输送机和压榨机功能开关置于自动位置，螺旋输送机和压榨机也开始运行。
5.1.4如有报警或急停复位灯（RESETEMERGENCYSTOP）亮,按下复位按钮，复位灯灭，如还不能复位，需停机检查。
格栅使用说明书
格栅使用说明书一、产品介绍格栅是一种常用于建筑物外立面和室内装饰的材料，其具有良好的通风和安全性能，同时还能保护建筑物免受外来物体的侵害。
本使用说明书将详细介绍格栅的安装和使用方法，帮助用户正确使用和维护格栅。
二、安装方法1. 准备工具：在安装格栅之前，应确保准备好相关的安装工具，如螺丝刀、螺丝扳手、锯子、尺子等。
2. 测量尺寸：根据实际需求，将格栅按照所需尺寸进行切割。
使用尺子进行准确测量，并使用锯子进行切割。
3. 固定定位：在安装地点上标记出格栅的位置，使用螺丝刀和螺丝扳手将格栅固定在墙壁或其他基座上。
确保固定稳固，以免发生松动或掉落的情况。
三、使用方法1. 保持清洁：定期清洁格栅表面，以保证其外观整洁并防止积灰或杂物对其造成堵塞。
2. 防止冲击：格栅不宜经常受到冲击或剧烈振动，以免损坏或脱落。
3. 维护润滑：格栅的移动部件，如滑轨、滑块等，需定期进行润滑保养，以确保其正常使用和延长使用寿命。
4. 防止日晒雨淋：长时间暴露在阳光雨水中会对格栅造成损害，因此需采取防水和防晒措施，如布置篷布或给格栅表面进行涂层处理。
四、注意事项1. 安全操作：在安装和使用格栅时，应注意安全操作，避免造成人员伤害或物品损坏。
2. 避免过载：格栅具有一定的承载能力，超过承载范围使用会导致安全隐患，请勿超载使用。
3. 定期检查：长时间使用后需定期检查格栅的固定件是否紧固，滑动部件是否畅通，如有松动或堵塞应及时处理。
4. 避免使用过程中猛拉或重物撞击，以免导致变形或损坏。
五、维修方法1. 松动固定件：如格栅出现松动的情况，应使用螺丝刀和螺丝扳手重新固定。
2. 滑轨滑块维护：格栅的滑轨和滑块如有卡滞或不灵活的情况，可使用润滑油进行维护，或清理滑道上的杂物。
3. 损坏更换：如格栅的部件严重损坏，无法修复时，应及时更换相应的配件，确保格栅的正常使用。
六、存储和保养1. 存放环境：格栅应存放在干燥、通风和避免阳光直射的环境中。
阶梯式格栅除污机技术说明
JTG阶梯式格栅除污机技术说明（一）供货范围本公司为该项目提供的JTG型阶梯式格栅除污机为成套设备，整套装置包括如下：机架；驱动装置、防护罩；动、静栅条；传动轴及连杆；此外配备就地控制箱和基础螺栓等安全和有效运行所必须的附件及工具。
（二）简述及工作原理本格栅除污机按照Q/320282AGV005-2000“JTG型阶梯式格栅除污机”企业标准及招标文件要求尺寸进行设计和制造。
本格栅采用阶梯式，为整体结构。
格栅由定栅条和动栅条间隔组合，定栅条固定在机架上，动栅条则由电机减速机和偏心轮连杆等运动机构带动作循环往复运动，将栏截在固定栅片上的污物由下至上逐级提升到格栅顶部的排渣口卸料。
JTG型旋转式阶梯格栅从根本上改变了以往机械格栅依靠链传动或钢丝绳牵引的耙齿，作回转或往复运行的清除模式。
本设备主要由机架、格栅栅片、驱动机构等部件组成。
在电气控制系统指令下，通过置于格栅上部的减速机驱动机构带动水上运动部件，从而移动阶梯格栅一组动栅片相对于阶梯格栅的另一组静栅片，作交替运动。
利用两组栅片的阶梯边齿连续性地将污水中的渣物从水中提升至卸渣出口处，以实现拦污、清渣的目的。
（三）技术参数表（四）主要部件与结构特点JTG型阶梯式格栅除污机主要由机架及防护罩、驱动装置、栅片、传动轴及连接杆等部件组成。
1．机架及防护罩机架由钢板与型钢焊接成一整体式刚性结构，机构材料全部采用不锈钢，两侧板采用不锈钢板制作，两侧板间隔一定距离设置槽钢横撑，井上部分框架三面用不锈钢板密封，以作清洁卫生、安全的全封闭结构防护罩，罩上开设检修门。
焊接后的格栅机架形成一个整体，具有足够的强度和刚度，在栅前、栅后水位差达1m及水流不均匀的情况下格栅的运动不产生偏移、损伤和变形；以保证格栅的有效运行，格栅水下无传动装置，以避免污物缠绕，维护方便。
机架两侧与格栅井间留有间隙，通过机架的两侧橡胶密封板防止垃圾通过。
机架平台处的两侧设置安全连接支座，与基础平台之间通过安装连接板联接。
回转式细格栅和阶梯式细格栅选型设计说明
回转式细格栅和阶梯式细格栅选型设计说明（1）设计规模细格栅渠的计算要在平均流量和峰值流量下各项参数取在合理范围内，如果是压力来水直接连接细格栅，则按照上游提升泵站集水池各期、各阶段提升泵最大组合流量设计。
用单渠事故状态来校核。
如设计超越渠（事故渠），需在超越渠入口安装闸门和手动格棚。
（2）细格栅进水井和堰细格栅上游如果是接提升泵站，常见设计为每台泵单独的出水管连接到细格栅的进水井，细格栅进水井的分格数按照泵来水管数量确定，进水管管径、数量应与上游泵站集水池各建设期各阶段提升水泵安装相匹配. 如果只有一根来水管则细格栅进水井只设一格。
上游泵出水管到细格栅进水井之间设开关型阀门和止回阀、置于阀门井内。
进水井井底接口进水管穿池体处预埋刚性防水翼环。
并按照远期规模或最大管径预埋，与近期水量流速不符时设变径管、兼顾近期和远期设计需要。
进水井每格出水经过非淹没堰和整流墙（如进水管数量大于 2.则堰的下游宜设整流墙）。
堰的设置使水位壅高。
保持每格出水量相对均衡。
出水进入细格栅渠，如图 4-11 所示。
进水井应有安全防护措施。
如果占地紧张不利于按照图4-11中（a）～（d）进行布置。
则细格栅进水井和格栅渠可以分开布置、如图中（e）所示。
细格栅单体各部分液位标高应采用出水井液位倒推顺序计算。
再用正推方式校核。
进水井配水井超高应大于最高液位 300mm 以上。
进水配水堰后宜设置整流墙，近远期分期建设或分不同阶段水量不同需考虑预留进出水堰是否有溢出或倒灌情况，如有，需将预留堰槽做封堵。
堰前后水深和堰高需要参考手册计算。
堰的设计计算是设计师应该高度重视的环节。
水处理工程常用堰进行控制和计量流量、配水和控制液位。
具体可根据手册对矩形堰进行计算。
堰可为不锈钢堰，也可设计为土建结构，堰上水头宜不高于0.2m，以减少水头损失。
堰的计算按照峰值流量计算。
堰后格栅渠顶部标高可适当低于堰前进水井顶部标高，以节约土建投资。
（3）主要参数①栅条厚度回转式钩齿细格栅栅条宽度一般按照 4mm 计算，如供货商提供的栅条宽度大于 4mm则按供货商提供的栅条宽度计算。

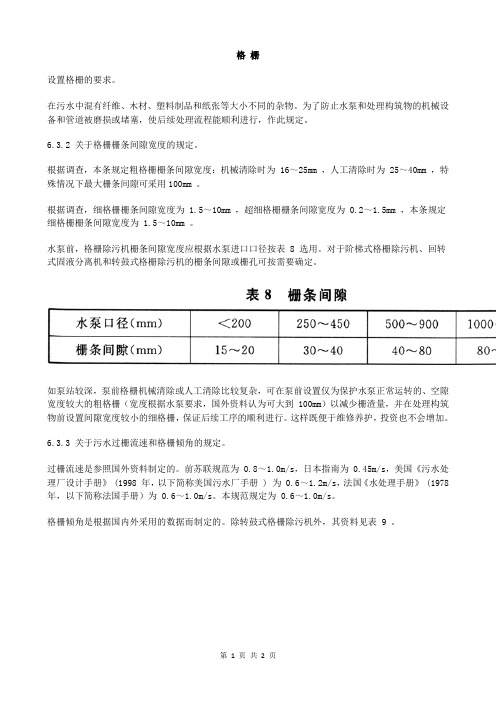

室外排水设计 (3)格 栅
格栅设置格栅的要求。
在污水中混有纤维、木材、塑料制品和纸张等大小不同的杂物。
为了防止水泵和处理构筑物的机械设备和管道被磨损或堵塞，使后续处理流程能顺利进行，作此规定。
6.3.2 关于格栅栅条间隙宽度的规定。
根据调查，本条规定粗格栅栅条间隙宽度：机械清除时为 16～25mm ，人工清除时为 25～40mm ，特殊情况下最大栅条间隙可采用100mm 。
根据调查，细格栅栅条间隙宽度为 1.5～10mm ，超细格栅栅条间隙宽度为 0.2～1.5mm ，本条规定细格栅栅条间隙宽度为 1.5～10mm 。
水泵前，格栅除污机栅条间隙宽度应根据水泵进口口径按表 8 选用。
对于阶梯式格栅除污机、回转式固液分离机和转鼓式格栅除污机的栅条间隙或栅孔可按需要确定。
如泵站较深，泵前格栅机械清除或人工清除比较复杂，可在泵前设置仅为保护水泵正常运转的、空隙宽度较大的粗格栅（宽度根据水泵要求，国外资料认为可大到 100mm）以减少栅渣量，并在处理构筑物前设置间隙宽度较小的细格栅，保证后续工序的顺利进行。
这样既便于维修养护，投资也不会增加。
6.3.3 关于污水过栅流速和格栅倾角的规定。
过栅流速是参照国外资料制定的。
前苏联规范为 0.8～1.0m/s，日本指南为 0.45m/s，美国《污水处理厂设计手册》 (1998 年，以下简称美国污水厂手册 ) 为 0.6～1.2m/s，法国《水处理手册》 (1978 年，以下简称法国手册）为 0.6～1.0m/s。
本规范规定为 0.6～1.0m/s。
格栅倾角是根据国内外采用的数据而制定的。
除转鼓式格栅除污机外，其资料见表 9 。
6.3.4 关于格栅除污机底部前端距井壁尺寸的规定。
钢丝绳牵引格栅除污机和移动悬吊葫芦抓斗式格栅除污机应考虑耙斗尺寸和安装人员的工作位置，其他类型格栅除污机由于齿耙尺寸较小，其尺寸可适当减小。
6.3.5 关于设置格栅工作平台的规定。
本条规定为便于清除栅渣和养护格栅。
6.3.6 关于格栅工作平台过道宽度的规定。
格栅使用说明书
格栅使用说明书
一、产品简介
格栅是一种常见的建筑材料，通常由金属或塑料制成。
它们被
广泛应用于建筑物的外部墙壁、阳台、窗口等处，不仅起到装饰作用，还能有效阻挡杂物进入建筑内部，提供安全保护。
本说明书将
介绍格栅的安装、使用和维护等方面的知识，帮助用户正确使用和
管理格栅。
二、安装步骤
1. 准备工作：
在安装格栅之前，需要对墙面进行清理，确保墙面干燥、平整，并清除多余的灰尘和杂物。
2. 安装位置：
根据需要，选择合适的位置安装格栅。
通常，格栅被安装在楼
层或阳台的窗户上，以提供通风和安全保护。
3. 格栅定位：
根据实际需要，确认格栅的尺寸和位置，并使用铅笔标记出孔位，以便后续安装。
4. 预钻孔：
使用电钻和钻头，在标记的孔位上预先钻孔。
确保孔位的深度和直径与螺丝相匹配，以便后续的螺丝安装。
5. 安装格栅：
将格栅放置在预先钻好孔位的位置上，用螺丝固定格栅。
确保格栅安装牢固，不松动。
6. 清洁和润滑：
安装完成后，用清洁剂和软布擦拭格栅，以保持其外观整洁。
定期涂抹机油或润滑油，以确保格栅在开启和关闭过程中能够顺畅运行。
三、使用注意事项
1. 防止儿童靠近：。
JTGS阶梯式网板格栅的故障以及解决方案
JTGS阶梯式网板格栅的故障以及解决方案JTGS阶梯式网板格栅是一种广泛用于工业、农业和民用建筑的水处理设备。
它紧要用于过滤大量的污水，并能有效地防止固体颗粒和废物进入管道系统。
然而，在长期使用中，由于以下原因，JTGS阶梯式网板格栅可能显现故障：常见故障堵塞JTGS阶梯式网板格栅的首要故障是堵塞。
当过滤过程中有大量的固体颗粒和其他杂物通过网格时，颗粒和杂物耗费的时间可能过长，导致网格堵塞，从而使水流不能正常通过。
这会导致压力上升，水流量削减，从而影响它的正常工作。
网格变形在使用模具压滴的方式、拉铆的方式或梳齿的方式等生产方式制作JTGS阶梯式网板格栅时，网格的形态可能会受到变形。
假如网格的形态发生变形，将产生不均匀、不规定的空隙，简单造成堵塞现象。
腐蚀JTGS阶梯式网板格栅由于长期接触垃圾和废物，水中含有铁、锌和铜等金属元素，导致网格生锈，并在某些情况下会发生腐蚀。
随着腐蚀程度的加剧，网格会变得更加薄弱，导致网格变形和破损的风险加添。
漏水假如JTGS阶梯式网板格栅的安装不当或连接处损坏，可能会发生漏水现象。
这可能会导致塔、脱水设备或其他设备产生水损，造成经济损失。
解决方案频繁清理JTGS阶梯式网板格栅平常应当依照预定的清洁计划进行清理。
使用清洗水冲洗JTGS阶梯式网板格栅，可以去除残留物和固体颗粒，从而削减堵塞的机会。
清洗的频率和方法应当考虑生产过程中过滤材料的特性以及它们所能承受的洗清程度。
假如材料特别细腻，最好使用低压洗涤。
使用高压清洗可能会磨损或损坏网格。
选用优质材料为了削减网格的变形和腐蚀风险，应当选择高质量、抗腐蚀和耐磨材料来制造网格。
对于特定应用而言，一些新材料，如玻璃钢等，也可以被应用于JTGS阶梯式网板格栅的生产中。
定期检查定期维护可以适时发觉和解决问题，削减经济损失。
应当定期检查JTGS阶梯式网板格栅，以查看是否有变形、破损或堵塞。
此外，还应当检查网格连接处是否安全牢靠，防止发生漏水现象。
JT800x2500阶梯式格栅除污机技术说明
JT800x2500阶梯式格栅除污机技术说明JT-800×2500阶梯式格栅除污机技术说明一、主要技术参数·井宽：B=860mm·渠深：H=2500mm·设备宽度：B1=800mm·栅条间隙：b=10mm·安装角度：α=55°·电机功率：N=1.5kw·防护等级：IP54·绝缘等级：F级·工作制：24小时/天连续运行或间歇运行二、主要结构与工作原理阶梯式格栅除污机主要由驱动装置、动栅片、静栅片、支架等部件组成。
1、主要结构⑴驱动装置由双出轴电机和两台同规格蜗杆减速器连接，形成前后轴同步同方向旋转。
前后轴端各装一个相同偏心距的偏心轮，动栅片组4个吊点悬挂在偏心轮上（顺时针方向旋转，垃圾上移出渣，逆时针旋转栅面垃圾下移）。
结构紧凑、简单、合理，圆弧蜗杆减速器全封闭油浴润滑符合GB9147-88要求，体积小。
承载能力大，使用寿命长。
⑵栅片由动静栅片相间排列组成过滤介质。
栅片材质采用优质扁钢，迎水面制成锯齿形，表面平整光滑，全部栅条重迭，齿形完全一致，静栅片粘贴有隔离块，保证水下和水面以上栅隙符合设计要求。
隔离块采用尼龙或高强度塑料，与静片粘贴后厚度均匀，动静栅片组装后间隙适中，摩擦阻力小。
⑶支架采用型钢焊接而成，有足够的刚度和强度。
支架在专用组装台上拼装焊接，保证了架体形状位置精度。
架体两内侧与动栅片组间设置有尼龙水封减摩片。
支架与水渠顶面间焊有牛腿供地脚螺栓固定。
2、工作原理用扁钢制成锯齿状栅条，动静栅条相间排列，各自固定在吊架和支架上，吊架随着前后轴偏心轮旋转，动栅条在锯齿高范围内相对静栅条作小幅回转，将截留在栅面上的垃圾一级级往上推移，旋转一周送上一个台阶，直至栅顶排渣（垃圾推移速度2.4m/min）。
动栅条既是格栅组成部分，回转时又起耙子作用，且具有自洁净功能，齿不被纤维缠绕。
三、主要零部件材质·栅条：304不锈钢·支架： 304不锈钢·紧固件：304不锈钢四、电器控制系统电控系统采用PLC可编程控制器，水位差和时间间隔双重自动控制格栅开停，亦可手动按钮操作，转换开关拨至自动档时，由水位差仪表和定时计自动控制开停。
玻璃钢格栅说明
玻璃钢格栅一．产品说明格栅通过玻璃纤维交错编织，树脂浇注整体模压而成，制作的带有许多规则分布的矩形、方形空格的玻璃钢格栅板材，具有双向同性的力学特征。
可广泛应用于石油、化工电子、电力、纸业、印染、电镀、海洋勘探、污水处理等行业的工作平台、设备平台、钻井平台、走道等，是腐蚀环境中的理想产品，同时也适用于民用建筑设施上。
二．性能特点1、耐腐蚀：具有非常优越的耐酸、耐碱、耐有机溶剂及盐类等诸多气、液介质的腐蚀性能，在防腐领域具有无法比拟的优越性。
根据实际使用场合要求，可经济地选择使用邻苯型、间苯型、乙烯基型树脂做基体材料。
2、轻质、高强、且便于切割、安装：由于是经树脂和玻璃纤维复合而成，其密度较小不大于2千克每立方分米，仅为钢材的1/4，铝材的2/3。
其强度为硬质聚氯乙烯的10倍，绝对强度超过铝材和普通钢的水平。
其自重轻，可以大大的减少基础支撑，从而减少了工程的材料成本。
其切割安装简便，无需动火及大型起吊设备，仅需少量人工及电动工具，使得安装成本也大为降低。
3、耐老化：使用寿命在50年以上。
4、阻燃：普通阻燃型格栅火焰传播速率（ASTM E-84）不超过25；高级阻燃乙烯基格栅的火焰传播速率不超过10。
氧指数不小于28（GB 8924）。
5、安全性：具有优良的电绝缘性，10KV电压下无击穿；无电磁性，可用在对磁性敏感的设备上；玻璃钢格栅特殊的结构还具有防滑、抗疲劳等特性。
6、内外均一的颜色：并且色彩可任意选择。
能根据客户的要求定制颜色，改善生产场所的环境。
7、具有较好的综合经济效益。
8、可设计性强：尺寸灵活多样，尺寸稳定。
三．应用场合水处理：检修走道、阴沟盖板、大容器、清洗器、拦污栅、流水槽、生化水处理池挂具、通风窗、楼梯、冷却塔操作台铺面化工厂：楼梯蹋板、操作平台、护栏、双层地坪、地沟盖板、滤栅纺织厂：代替金属格栅、木质平台并覆盖水泥地、漂染缸旁、地板、本阀门附近等发电厂：化学水车间地沟盖板、废水池等金属表面处理：酸洗液场所、机器周围替代木质地板、高腐蚀性容器周围、电镀线走道、双层地面海洋食品加工厂：滑腻表面等恶劣环境、船舶上运输业：平台、船舶甲板、走道、军用扫雷艇、楼梯蹋板饮料业：楼梯蹋板、替代昂贵不锈钢、有负载地坪纸浆及加工厂：楼梯蹋板及楼板、地坪走道、湿度大的地方电子业：地沟盖板、酸洗车间、防静电(抗静电格栅)及高洁净度车间肉类加工厂：易腐蚀地面、楼梯、滑腻地板工作台及楼梯蹋板其他：耐腐蚀货架、装饰、广场喷泉、脚手架、民用建筑设施、养殖业围栏及双层地板等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阶梯格栅
、主要用途
阶梯式格栅除污机，是一种将拦污和除污结合于一体的高效细格栅除污设备。
适用于大、中、小型泵站作为精细格栅，拦截、清除水中的漂浮物，如：杂草、纸片、烟头、瓜子、纤维、毛发等，该机型具有很高的污物捕获率，可保证后续处理工艺的有效实施。
、主要结构及特点
阶梯式格栅除污机主要由驱动装置、机架、牵引链条、带提升阶梯的网板及电控系统等主要部件组成。
驱动电机安装在机架正向的主轴上，两侧网板在传动链条的带动下，自下而上将其长度范围内截留的污物向上提取，抵达上部时，通过链轮的转向功能，自动完成翻转卸污工作，渣水排入两侧网板之间的集渣槽后自流排出机外。
阶梯式格栅除污机的驱动装置位于机架上部。
在机架前后二侧设置了螺旋式调节装置，调整传动链条紧松。
阶梯式格栅除污机的机架为不锈钢板材与型钢组装、焊接成的一整体式长方体刚性结构。
机架下部迎水端开有一个进水洞口，机架的前后壁板上设有导轨。
机架安装于格栅井的中央，机架的两侧与格栅井之间的间隙为格栅滤后出水的通道。
在机架的迎水端两侧布置了导流挡板，其在导流的同时，可防止漂浮垃圾通过。
传动用的牵引链轮及导向装置，分别置于机架两侧的上部和下部。
阶梯式网板采用ASTM30不锈钢制造，网面为规则排列的小孔，具有过水与截污的功能，台阶面能截留较大的污物。
三、主要技术参数
GSJT-900-1600-4
--------- 阶梯孔径mm
渠深mm
----------------- 格栅宽度mm
---------------------- 阶梯式格栅除污机
四、安装调试说明
1、设备起吊安装前先需检查的内容
1.1检查设备在运输过程中是否损坏现象。
1.2根据设备安装图检查基础尺寸是否符合要求。
1. 3格栅井两侧于井顶部平台面应垂直，其垂直误差不超过20mm格栅井
两侧应平行，其平行度误差不超过20mm
1.4检查各预埋件位置、尺寸是否与图纸一致，预埋钢板应与格栅井顶部平台平。
以上内容检查完毕符合要求，既可安装就位。
2、设备安装的具体要求
本机放入基础就位后，其安装角度应符合设计要求，格栅卸料口平面应与格栅井操作平台面平行，格栅墙板应与格栅井操作平台面垂直，保证设备安装的水平度误差小于1/1000,然后再根据安装图将设备与预埋件焊成一体，再将地脚螺母拧紧。
在通电运行之前，先用手摇把插入电机尾部方榫内，按安全罩上箭头所示方向用手摇动电机，应无其他影响运行的因素存在。
卸去安全罩，放松涨紧链轮，卸下减速机端链条，通电试运转，看减速机的运转方向是否与安全罩上所示箭头方向一致，严禁反转。
用涨紧链轮调节器调整链条的松紧度，并用涨紧螺杆调整耙齿链的松紧度。
检查减速机的润滑油是否到油面线，不足时用30#机械油加至油面线。
装好安全罩，接通电源空载运转，应无抖动、卡阻现象及异常噪音等，空载
试运行后，再投入负载运转。
五、日常维护与保养
1、阶梯式格栅除污机周围应保持清洁, 每天至少检查和清理一次。
严禁将木块、木板及其他杂物投入格栅前池！
2、在运行过程中，如有纤维状杂物缠绕在转刷轴上，应及时清理，以免影响机器的正常运行，应根据垃圾量的多少，定期清理挂在卸料板上的垃圾。
3、经常检查减速机油封是否漏油，损坏的油封应及时更换。
油位不足应及时加油并定期更换，一般设备投入正常使用后半个月需更换新油，以后每隔三个月更换一次。
4、机架壁上的四个轴承必须定期润滑，油品为锂基润滑脂。
每隔30 天注入一次。
5、本机应避免长期停机，保证设备各部处于良好工作状态。
因故停机超过7天时，必须排尽污水，格栅不得长期浸泡在不流动的污水中。
6、电气维修应由专业人员进行，维修时应切断电源。
7、阶梯式格栅除污机操作人员应熟悉其性能，掌握操作、维护、保养的方法。
六、设备运转简易观察方法
1、栅前：观察进水洞口处滤网，左侧为上行滤网，网面有较多垃圾。
右侧为下行滤网，网面应干净无渣。
2、栅后：观察栅后两侧出水渠中的水流流动情形，格栅运转时，水流翻滚，流速大。
停止时，出水量渐减，流速降低，栅后液面渐趋平稳。
3、观察格栅机运转一个周期，有无异常声响。
