211华北某城市污水源热泵系统的最优工况分析

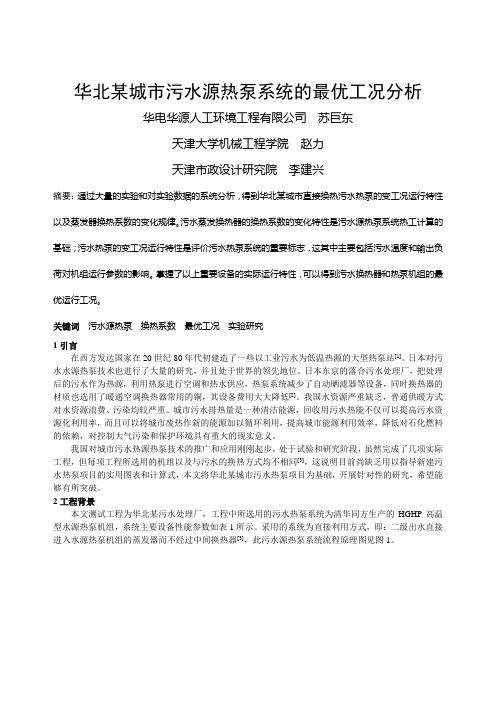

华北某城市污水源热泵系统的最优工况分析华电华源人工环境工程有限公司 苏巨东 天津大学机械工程学院 赵力 天津市政设计研究院 李建兴摘要： 通过大量的实验和对实验数据的系统分析， 得到华北某城市直接换热污水热泵的变工况运行特性 以及蒸发器换热系数的变化规律。
污水蒸发换热器的换热系数的变化特性是污水源热泵系统热工计算的 基础； 污水热泵的变工况运行特性是评价污水热泵系统的重要标志， 这其中主要包括污水温度和输出负 荷对机组运行参数的影响。
掌握了以上重要设备的实际运行特性， 可以得到污水换热器和热泵机组的最 优运行工况。
关键词 污水源热泵 换热系数 最优工况 实验研究 1 引言 在西方发达国家在 20 世纪 80 年代初建造了一些以工业污水为低温热源的大型热泵站[1]。
日本对污 水水源热泵技术也进行了大量的研究，并且处于世界的领先地位。
日本东京的落合污水处理厂，把处理 后的污水作为热源，利用热泵进行空调和热水供应，热泵系统减少了自动晒滤器等设备，同时换热器的 材质也选用了暖通空调换热器常用的铜，其设备费用大大降低[2]。
我国水资源严重缺乏，普通供暖方式 对水资源浪费、污染均较严重。
城市污水排热量是一种清洁能源，回收用污水热能不仅可以提高污水资 源化利用率，而且可以将城市废热作新的能源加以循环利用，提高城市能源利用效率，降低对石化燃料 的依赖，对控制大气污染和保护环境具有重大的现实意义。
我国对城市污水热源热泵技术的推广和应用刚刚起步， 处于试验和研究阶段， 虽然完成了几项实际 [3] 工程，但每项工程所选用的机组以及与污水的换热方式均不相同 ，这说明目前尚缺乏用以指导新建污 水热泵项目的实用图表和计算式，本文将华北某城市污水热泵项目为基础，开展针对性的研究，希望能 够有所突破。
2 工程背景 本文测试工程为华北某污水处理厂，工程中所选用的污水热泵系统为清华同方生产的 HGHP 高温 型水源热泵机组，系统主要设备性能参数如表 1 所示。

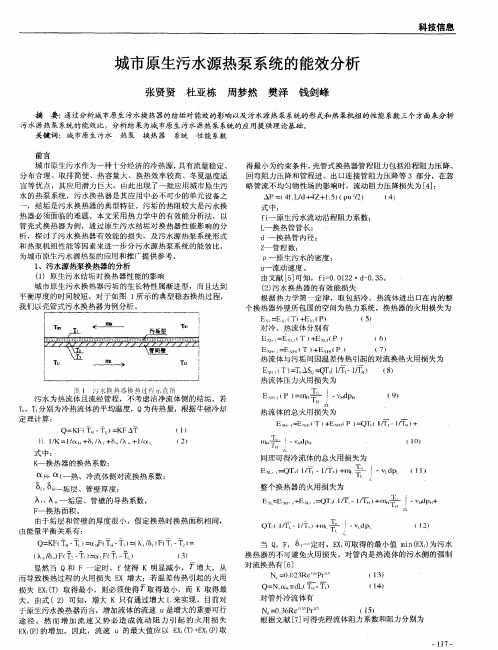

城市原生污水源热泵系统的能效分析
