铁路线路与站场期末考试卷

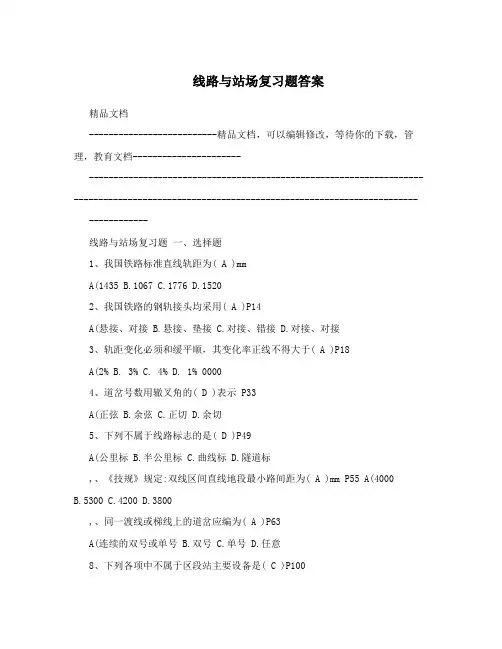

线路与站场复习题答案
线路与站场复习题答案精品文档--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档---------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------线路与站场复习题一、选择题1、我国铁路标准直线轨距为( A )mmA(1435 B.1067 C.1776 D.15202、我国铁路的钢轨接头均采用( A )P14A(悬接、对接 B.悬接、垫接 C.对接、错接 D.对接、对接3、轨距变化必须和缓平顺，其变化率正线不得大于( A )P18A(2% B. 3% C. 4% D. 1% 00004、道岔号数用辙叉角的( D )表示 P33A(正弦 B.余弦 C.正切 D.余切5、下列不属于线路标志的是( D )P49A(公里标 B.半公里标 C.曲线标 D.隧道标,、《技规》规定:双线区间直线地段最小路间距为( A )mm P55 A(4000B.5300C.4200D.3800,、同一渡线或梯线上的道岔应编为( A )P63A(连续的双号或单号 B.双号 C.单号 D.任意8、下列各项中不属于区段站主要设备是( C )P100A(客运设备 B.货运设备 C.通信设备 D.机务设备,、路网性编组站日均有调中转必须达到( A )辆 P125A(6000 B.4000 C.3500 D.250010、目前世界各国建设高速铁路一般有(B )模式 P153A(, B., C., D.,二、填充1 、铁路线路是由(路基、轨道及桥隧建筑物) 组成的一个整体工程结构。
2、路基常见的两种基本形式是(路堤、路堑)。
铁路线路与站场
铁路线路与站场复习题一1.关于无缝线路的基本原理：研究表明，钢轨内部的温度力的大小跟钢轨横断面积成正比，跟钢轨长度成无关。
2.关于铁路防爬设备：防止线路爬行的主要设备有防爬器和防爬撑两种。
3.关于曲线的组成：线路曲线是由圆曲线和缓和曲线组成。
4.关于竖曲线半径：《铁路线路设计规范》规定，竖曲线半径Ⅰ、Ⅱ级铁路为10000m,Ⅲ级铁路为5000m。
5.关于站台高度：邻靠正线或通行超限列车站台高度采用高出轨面300mm，其它线采用500mm。
6.关于区段站和中间站的区别：区别区段站和中间站的明显标志是在区段站上设有机务段。
7.关于区段站布置图型的确定因素：区段站的布置图型，主要根据正线、旅客列车到发线、货物列车到发线相互位置的不同确定。
8.关于编组站的分类：一个铁路枢纽内设有两个及以上编组站，根据作业分工和作业量可将其分为主要编组站和辅助编组站。
9.关于路堤的概念：铁路线路路堤的形成是因为（A）A.路堤设计标高高于自然地面标高10.关于警冲标、信号机位置的确定，下列说法错误的是（B)B.在曲线地段安设警冲标，无需考虑曲线的限界加宽11.关于线路间距的确定：中间设有站台的两线路间的线间距一般取（D）D.站台宽+3.5米12.关于驼峰峰下线路采用对称道岔:驼峰峰下线路采用对称道岔，其辙叉号码不得小于（A）号A.613.关于相邻两道岔间插入直线段的最小长度：到发线上相邻两道岔对向布置在基线异侧，没有列车同时侧向通过两道岔，两道岔间插入直线段的最小长度采用（D）mA.D.014.关于双线铁路中间站及到发线数目：双线铁路中间站一般应设（B）条到发线，以使双方向列车有同时待避的机会。
B.215.关于双线横列式区段站机走线位置：在双线横列式区段站上，当机务段位于（A）时，无论正线是否外包机务段，机走线应设于上、下行到发场之间。
A.站对右16.关于区段站货场设置位置：当区段站货源、货流主要方向在站房对侧时，如机务段设于站对右的位置，将货场设于（A）为宜。
2011级站场期末试题(张)201306
2012-2013学年度第一学期《铁路站场及枢纽》期末试题（开卷）班级：姓名：学号：成绩：一、判断改错题（判断下列每小题的正误。
正确的在答卷相应的位置上打“√”；错误的打“×”，并予以改正。
每小题2分,共16分）1. 调车线和牵出线设有出站信号机、站台、横越设备等。
（）2. 机车车辆限界的最大高度值为5500㎜，最大半宽值为2440㎜。
( )3.货车到发线不能用做客车到发线。
（）4.正线间、正线与其相邻线间的线间距为6.5m。
( )5.会让站如只设一条到发线，一般位于站房同侧。
( )6.会让站设置在双线铁路上, 越行站设置在单线铁路上。
( )7.站坪应尽可能设置在铁路正线的直线地段。
（）8.加铺到发线时，应尽可能向站房同侧发展。
（）二、选择题（把正确的选项写在括号内。
每小题2分,共16分）1. 站坪长度决定因素主要有（）等。
A远期车站布置图形 B到发线数量C到发线有效长 D道岔区长度2. 按业务性质分，铁路车站各可分为（）站等类型。
A客运 B货运 C区段 D编组3. 用于侧向通过列车，速度超过50km/h的单开道岔，其辙叉号码不得小于（）号。
A 6B 9C 12D 184.车场按其用途分为（）等。
A梯形车场 B异腰梯形车场C到发场 D出发场5.铁路旅客站台距相邻站线中心（）㎜。
A1700 B1750 C2440 D48006.双线铁路中间站的中间站台一般与基本站台间夹( )条线路。
A1 B2 C3 D47.相邻线路线间距离决定于下列（）因素。
A机车车辆限界 B建筑限界C相邻线路间办理的作业性质 D 连接相邻线路的道岔辙叉号码8.正线可以分为（）正线。
A区间 B牵出 C到发 D站内三、简答题（每小题6分，共30分）1.梭形车场有何特点？试画出具有6股道梭形车场示意图。
2．根据下图用线路中心线表示法画出该单开道岔几何要素图，并说明18号普通单开道岔几何要素值。
3. 当出站信号机后为逆向道岔时，出站信号机应设在什么位置？试绘图说明。
铁路线路与站场22级学习通课后章节答案期末考试题库2023年
铁路线路与站场22级学习通课后章节答案期末考试题库2023年1.决定线路间距的主要因素是机车车辆限界。
参考答案:错2.为悬挂列车尾部侧灯,机车车辆限界在距轨面1250mm-----3600mm范围内允许两侧在3400mm基础上各加宽100mm。
参考答案:错3.决定线路间距的主要因素是线路间设备的宽度。
参考答案:错4.相邻两线路中心线间的距离简称线路间距。
参考答案:对5.曲线地段线间距加宽量与曲线半径和曲线外轨超高的因素有关。
参考答案:对6.机车车辆限界中,机车车辆顶部的任何装置,如加高烟囱或天窗的开度等均应在4800mm之内,以防机车车辆顶部与桥梁、隧道上部相撞。
参考答案:对7.线路间距应保证行车和站内作业的安全,满足通行超限列车和设置行车和客、货运设备的需要。
参考答案:对8._________式辙叉可以有效消除道岔有害空间。
参考答案:可动心轨9.选择辙叉号数时,用于侧向通过列车过岔速度超过50km/h的单开道岔不得小于_________号。
参考答案:1810.三开道岔一般只适用于尽端式车站线路及_________。
参考答案:驼峰调车场头部11.对称道岔的导曲线半径与单开道岔的相同时,对称道岔的长度比单开道岔的_________。
参考答案:短12.菱形交叉由_________组相同角度的锐角辙叉和两组相同角度的钝角辙叉组成。
参考答案:两13.一组复式交分道岔可以开通_________个方向,八条通路。
参考答案:四14.用于侧向接发停车旅客列车作业所设置的单开道岔,不得小于_________号。
参考答案:1215.道岔号数(N)是以辙叉角(α)的_________值表示的。
参考答案:余切16.18号道岔侧向过岔最高速度为_________km/h。
参考答案:8017.车站站线上的单开道岔,不得小于_________号。
参考答案:918.对称道岔与单开道岔号数相同时,采用对称道岔可增大导曲线半径,减小转辙角,用以提高直向过岔速度。
《线路站场》考试B(运营305-1、2)
2005～2006学年第二学期期末考试试卷《线路站场》（B ）一、选择填空题（每题2分，共10分）1．装有高柱信号机的线间，相邻两线间只一线通行超限货物列车，其线路间距为_______。
A ．4000mm ；B ．5000mm ；C ．5300mm ；D ．6000mm 。
2．下列设备中，_______不属于线路标志。
A ．警冲标；B ．公里标；C ．曲线标；D ．坡度标。
3．设于两条平行线之间，使机车车辆能从一条线路进入另一条线路的连接形式叫_______。
A ．终端连接；B ．渡线；C ．梯线；D ．直梯线。
4．连接区间并贯穿或直股伸入车站的线路是_______。
A ．货物线；B ．客车车底停留线；C ．正线；D ．到发线。
5．在高速铁路上，区间渡线一般采用辙岔号数为_______的可动心轨道岔。
A ．12号；B ．18号；C ．30号；D ．41号。
二、判断改错题（每题4分，共20分）1．调车线是用来接发货物列车的线路。
2．高速铁路是今后货物运输的发展方向。
3．枢纽内办理货运业务的车站称为货运站。
4．中间站不属于技术站。
5．在其它条件相同的情况下，越重的车辆在驼峰的溜放过程中走行得越快。
三、用中心线表示法绘出道岔的六种配列形式示意图，并分别标出其名称。
（12分）班级________________ 学号________ 姓名________________四、已知下列区段站。
（10分）简述其线路的固定使用。
五、车辆在驼峰峰顶以v0的初速度，自由溜放至K点速度为v k，设阻力能高为h wk，该车辆考虑转动惯量后的重力加速度为g’，驼峰峰高为H峰，试画出能高线图，写出能高线公式。
（15分）六、双线中间站如下图所示填写下表，确定各条到发线有效长的控制点。
（20分）七、已知下列编组站。
该站是单向还是双向、几级几场的编组站？有哪些车场？车场的位置关系是怎样的？（13分）。

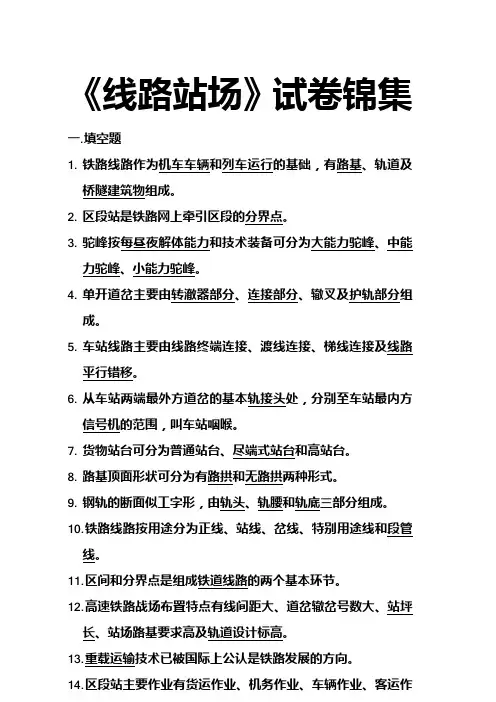

《线路站场》试卷锦集
《线路站场》试卷锦集一.填空题1. 铁路线路作为机车车辆和列车运行的基础，有路基、轨道及桥隧建筑物组成。
2. 区段站是铁路网上牵引区段的分界点。
3. 驼峰按每昼夜解体能力和技术装备可分为大能力驼峰、中能力驼峰、小能力驼峰。
4. 单开道岔主要由转澈器部分、连接部分、辙叉及护轨部分组成。
5. 车站线路主要由线路终端连接、渡线连接、梯线连接及线路平行错移。
6. 从车站两端最外方道岔的基本轨接头处，分别至车站最内方信号机的范围，叫车站咽喉。
7. 货物站台可分为普通站台、尽端式站台和高站台。
8. 路基顶面形状可分为有路拱和无路拱两种形式。
9. 钢轨的断面似工字形，由轨头、轨腰和轨底三部分组成。
10. 铁路线路按用途分为正线、站线、岔线、特别用途线和段管线。
11. 区间和分界点是组成铁道线路的两个基本环节。
12. 高速铁路战场布置特点有线间距大、道岔辙岔号数大、站坪长、站场路基要求高及轨道设计标高。
13. 重载运输技术已被国际上公认是铁路发展的方向。
14. 区段站主要作业有货运作业、机务作业、车辆作业、客运作业和运转作业。
15. 连接零件分为接头连接零件和中间连接零件两种。
16. 同一渡线或梯线上的道岔准编号为连续的双号或单号。
17. 车站一端衔接两个及以上方向，有上行又有下行时，应该按主要方向编号。
18. 对称道岔的辙岔号数与单开道岔相同时，其辙岔工作边与直线中心线之间的夹角为单开道岔夹角的一半，导曲线半径将比单开道岔的约大一倍。
19. 为使两股钢轨受力均匀，直线地段两股钢轨顶面应保持在同一水平面，曲线地段是外轨应按规定设置超高。
20. 中间站坪偿付一般不小于2000m。
21. 机车车辆的中心最大高度为4800mm。
22. 《技规》规定双线区间直线地段最小线路间距为400mm。
23. 为区别车场，道岔号码使用三位数字，百位数字表示车场号码。
24. 与直线梯线相比，复式梯线的优点是缩短了梯线的长度。
25. 在直线地段，距离正线和通行超限货物列车的站线应大于2.44m。
铁路线路与站场习题库
〔2〕平顺的运行外表；〔3〕良好的轨道弹性；〔4〕可靠的轨道部件；〔5〕便利的养护维修。
第七章站场根底知识1、正线是指连接车站并〔〕的线路。
贯穿或直股伸入车站2、〔〕是指为保证行车平安而设置的平安线和避难线。
特别用途线3、牵出线与其相邻线间的线路间距为〔〕。
6500mm4、站内正线与相邻到发线间的线路间距为〔〕。
5000mm5、线路编号规定正线用〔〕。
罗马数字6、在车站内，相邻两线路中心线间的距离，简称〔〕。
线路间距7、在埋设支柱的两线路间的线间距离不应小于〔〕m。
6.58、中间站的调车作业，一般是利用〔〕进展，故货场需架设接触网。
本务机车9、所谓股道有效长，不包含机车车辆停留而不影响邻线行车的长度。
〔〕错10、警冲标与钢轨绝缘的距离一般为3.5m，这样可以保证车轮停在该钢轨绝缘节内方，车钩越过警冲标。
〔〕错11、我XX用的高柱色灯信号机的根本宽度有380mm和400mm两种。
〔〕错12、在车站内正线、到发线列车运行方向的右侧应装设出站信号机。
〔〕错13、出站信号机的位置取决于道岔的方向及信号机类型和有无轨道电路等。
〔〕对14、异侧对向配列道岔即在基线异侧同向布置的两个单开道岔。
〔〕错15、异侧背向配列道岔两相邻道岔中心间的最小距离取决于相邻线路最小间距。
〔〕对16、在站场设计中，把相邻两条平行线路合成一条，这种连接形式叫线路平行错移。
〔〕错17、钢轨绝缘允许设在出站信号机后1m或前方6.5m的X围内。
〔〕对18、线路的平行错移需采用反向曲线连接。
〔〕对19、直线梯线的特点是各道岔依次排列在一条直线上。
〔〕对20、警冲标应设在两条集合线路间距离4m的中间。
〔〕对21、当车站未装设轨道电路时，出站信号机前方为逆向道岔，信号机应与道岔尖轨始端根本轨接缝处的绝缘平列。
〔〕错22、道岔编号时，上行列车到达端编单数，下行列车到达端编双数。
〔〕错23、双线铁路在车站内的线路由靠近站房的线路起向站房对侧依次顺序编号。
《城市轨道交通线路与站场设计》期末试卷审核(B)
《城市轨道交通线路与站场设计》期末考试试卷（B）一、单项选择题（每题1分，共10分）：1.【 C 】在两相邻坡段的坡度代数差大于或等于（）的变坡点处设置竖曲线。
A.4‰B.3‰C.2‰D.1‰2.【 B 】钢轨总磨耗等于（）。
A.垂直磨耗+侧面磨耗B.垂直磨耗+1/2侧面磨耗C.1/2垂直磨耗+1/2侧面磨耗D.1/2垂直磨耗+侧面磨耗3.【 A 】下列不属于无缝线路特点的是（）。
A.钢轨的重量大B.钢轨内部产生温度力C.减少钢轨接头D.固定区钢轨不能自由伸缩4.【A 】对于道岔，辙叉角、道岔号、道岔长度与过岔速度的关系是（）。
A.辙叉角越小，道岔号越大，道岔长度越长，过岔速度越快B.辙叉角越小，道岔号越小，道岔长度越长，过岔速度越快C.辙叉角越小，道岔号越大，道岔长度越短，过岔速度越慢D.辙叉角越小，道岔号越小，道岔长度越短，过岔速度越慢5.【 D 】地铁轨道中，不属于钢轨的作用的是（）。
A.引导轮对B.承压传力C.作为轨道电路的导体D.提供弹性6.【 C 】道岔号码是指（）。
A.转辙角的余切B.转辙角的正切C.辙叉角的余切D.辙叉角的正切7.【 D 】钢轨与轨枕间的连接扣件，应具备以下性能（）。
A.一定的压力足够的弹性B.足够的压力和弹性，并有一定的轨距调整量C.足够的弹性，并具有一定的轨距水平调整量D.足够的扣压力，适当的弹性，具有一定的轨距和水平调整量8.【 D 】道床厚度指的是（）。
A.直向上钢轨或曲线上内轨中轴线下钢轨顶面至路基顶面的距离B.直向上钢轨或曲线上内轨中轴线下钢轨底面至路基顶面的距离C.直向上钢轨或曲线上内轨中轴线下轨枕顶面至路基顶面的距离D.直向上钢轨或曲线上内轨中轴线下轨枕底面至路基顶面的距离9.【 A 】50kg/m钢轨的高度为（）。
A.152 mmB.164 mmC.176 mmD.192 mm10.【 C 】《地铁设计规范》规定曲线最大超高值为（）。
A.60mmB.90mmC.120mmD.150mm二、多项选择题（每题2分，共20分）：1.【ABC 】碎石道床断面三个主要特征包括哪些（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铁路线路与站场期末考试卷
***学院学生期末考试试卷 6、我国全部道岔的90%以上都是使用,,,,,,,,,,,。
考试课程:《铁路线路与站场》考试形式: 闭卷 7、在铁路上，“砟”的意
思是路基使用的,,,,,。
采用混泥
考试时间:(100分钟) 任课教师:*** 土、沥青混合料建成的轨道叫,,,,,,,,,,。
(供铁道服务班使用) 我国一般采用,,,,,,,,,,的无砟轨道。
8、
9、,,,,,,,,,,是限制机车车辆横断面最大容许尺寸的轮廓。
题号一二三
四五六七八九总分总分人
10、建筑接近限界与机车车辆限界之间的空间为,,,,,,。
留有安分数
全空间的目的，一是,,,,,,,,,,,,,,,,,,
一、判断题:(10分) 二是,,,,,,,,,,,,,,,,,,
1、铁路道路在转向处所设的曲线叫曲线;( ) 11、我国南北铁路干线有京哈线,,,,,、焦柳线、,,,,、,,
2、线路的组成部分是路基、桥梁隧道及建筑物、轨道;( ) ,,,,,。
3、从运营的角度来看，最理想的线路是既平又直;( ) 12、会让站设置在,,,,, 铁路上，主要办理列车的,,,,、,
4、客运专线为保证列车运行良好的舒适性，应选择曲线半径较小
的 ,,,,、,,,,,，以及少量的,,,,,业务。
曲线;( ) 13、会让站布置图按其到发
线的相互位置可以分为以下两类,,,,,,
5、我国铁路等级分为一级、二级、三级;( ) ,,,,、,,,,,,,,,,。
6、线路标志应设置在车辆限界左侧以外;( ) 14、越行站设置在,,,,,，主要
办理,,,,,,,,,,。
7、距钢轨头部外侧，不小于2米处;( ) 15、单线中间站，当甩挂作业量小
时，不设,,,,,;双线中间站由于
8、路基的结构有本体、附属设施;( ) 调车作业量大，中间站需要设,,,,,。
9、涵洞是一种修筑在路堤下部填土中，作为排泄通道的过水建筑物，也16、
中间站设备有,,,,,,,,,,、,,,,,,,,,,、,,可以兼顾行人、牲口的通
行;( ) ,,,,,,,,。
10、区段站和编组站统称为技术站，都要办理列车的接发、解编，机车17、中
间站旅客站台的长度应根据旅客列车的长度确定，一般不短于,,的供应或换挂。
( ) ,,,，约有,,,,,辆车厢停靠站台。
二、填空题:(25分) 18、站台分为,,,,,和,,,,,两种。
1、所有在地层内挖掘建筑的坑道都叫,,,,,,,,。
19、我国高速铁路站场布置
特点是,,,,,、,,,,,、,,
2、铁路与汽车、马车道路平面交叉的地点叫,,,,,,。
,,,,,,,,、,,,,,,,,,,;
3、繁忙道口根据需要可在铁路线路旁距道口,,,米的地点设置遮断信20、站台
间的跨越设备一般有,,,,,、,,,,,、,,,,,三种; 号机。
21、牵出线一般设置在,,,,,上;
4、我国钢轨的标准长度有两种:,,,,米，,,,,米。
我国轨枕的一22、雨棚的长
度一般可采用,,,,,,,,,,,米，宽度可与站台宽般长度是,,,,,米。
一般每千米铺设,,,,,,,,,,根。
度相同。
5、联接零件分为,,,,,,,,,,和,,,,,,,,,两种。
广泛
采用的钢轨接头形式是,,,,,,,,,,。
班级: 姓名: 学号:
1 第页共 3 页密封线
三、解释:(10分) 3、画出警冲标示意图:
1、缓和曲线:
2、安全线: 4、画出线路连接的一种:(普通线路终端连接、普通渡线、交叉
渡线、梯线渡线、缩短梯线、复式梯线、)
四、画图:(25分)
1、横列式越行站布置图2个:(1)到发线在两正线两侧;(2)到发线在两
正线之间。
5、中间站改造的几种情况，任意画出一种，并标示出名称:
2、画出缓和曲线图:标明直线、圆曲线、缓和曲线。
班级: 姓名: 学号: 2 第页共 3 页密封线
五、简答题:(30分) 6、画出南北五根交通枢纽线及重要停靠城市。
(第一图画三
1、中间站的设备有车站线路、客运设备、货运设备等，请列举出这些设备具体根枢纽线，第二图画两根枢纽线)
都包括什么设施,
、路基中路肩的作用是什么,道床的作用是什么, 2 班级: 姓名: 学号: 3 第页共 3 页密封线。
