第一章数字逻辑基础第一节重点与难点一、重点:1.数制2。
编码(1）二—十进制码（BCD码）在这种编码中，用四位二进制数表示十进制数中的0～9十个数码.常用的编码有8421BCD码、5421BCD码和余3码。
8421BCD码是由四位二进制数0000到1111十六种组合中前十种组合，即0000～1001来代表十进制数0~9十个数码，每位二进制码具有固定的权值8、4、2、1，称有权码。
余3码是由8421BCD码加3（0011)得来，是一种无权码。
（2)格雷码格雷码是一种常见的无权码。
这种码的特点是相邻的两个码组之间仅有一位不同，因而其可靠性较高，广泛应用于计数和数字系统的输入、输出等场合。
3.逻辑代数基础（1)逻辑代数的基本公式与基本规则逻辑代数的基本公式反映了二值逻辑的基本思想，是逻辑运算的重要工具，也是学习数字电路的必备基础。
逻辑代数有三个基本规则,利用代入规则、反演规则和对偶规则使逻辑函数的公式数目倍增。
（2)逻辑问题的描述逻辑问题的描述可用真值表、函数式、逻辑图、卡诺图和时序图，它们各具特点又相互关联，可按需选用。
(3）图形法化简逻辑函数图形法比较适合于具有三、四变量的逻辑函数的简化。
二、难点：1.给定逻辑函数，将逻辑函数化为最简用代数法化简逻辑函数，要求熟练掌握逻辑代数的基本公式和规则，熟练运用四个基本方法-并项法、消项法、消元法及配项法对逻辑函数进行化简。
用图形法化简逻辑函数时，一定要注意卡诺图的循环邻接的特点，画包围圈时应把每个包围圈尽可能画大。
2.卡诺图的灵活应用卡诺图除用于简化函数外,还可以用来检验化简结果是否最简、判断函数间的关系、求函数的反函数和逻辑运算等。
3。
电路的设计在工程实际中，往往给出逻辑命题，如何正确分析命题,设计出逻辑电路呢?通常的步骤如下：1．根据命题，列出反映逻辑命题的真值表； 2．根据真值表，写出逻辑表达式; 3．对逻辑表达式进行变换化简； 4．最后按工程要求画出逻辑图。
数字电子技术第一次作业题及答案.doc
第1次作业一、单项选择题（本大题共40分，共20小题，每小题2分）1.同步RS触发器的触发方式是（）。
A.是直接触发B.电平触发C.边缘触发2.微型计算机和数字电子设备屮最常采用的数制是（）。
A.二进制B.八进制C.十进制D.十六进制3.下式中与非门表达式为（）。
A. 丫三A+E B.、=小C. Y=B + A D.Y=AB4.下面选项屮，二进制数与十进制数不对应的是（）。
A.(10) 2 (2) 10B.(101) 2 (5) 10C.(111) 2 (9) 10D.(10101) 2 (21) 105.当逻辑函数有n个变量时，共有（）个变量取值组合。
A.nB.2nC.nD.2n 6.十进制数6在8421 BCD码中表示为（）。
A.0101B.0110C.0111D.10007.主从RS触发器的触发方式是（）。
A.是直接触发B.电平触发C.边缘触发8・只读存储器ROM在运行时具有（）功能。
A.读/无写B.无读/写C.读/ 写D.无读/无写9.只读存储器ROM中的内容，当电源断掉后乂接通，存储器中的内容（）。
A.全部改变B.全部为0C.不可预料D.保持不变10.下图所示电路存储器的容量为（）。
A. lkX16B. 3kX16C. 3kX8D. 3kX411. 属于组合逻辑屯路的是()。
A. 触发器 B. 全加器 C. 移位寄存器 D. 计数器12. 数值(375) 10与下列哪个数相等()。
A. (111011101)2 B. (567) 8 C. (IIIOIHO)BCD D ・(1F5)1613. 十二进制加法计数器需要()个触发器构成。
A. 8 B. 16 C. 4 D. 314. 下列描述不正确的是()。
A. EEPROM 具有数据长期保存的功能且比 EPROM 在数据改写上更方便B. DAC 的含义是数-模转换、ADC 的含义是模数转 换C.积分型单稳触发器电路只有一个状态D.上面描述至少有一个不正确15. 用555定时器组成施密特触发器，外接电源VCC 二12V 电压，输入控制端CO 外接10V 电压时，回差电压为()。
天大2020年春学期考试《数字电子技术基础》离线作业考核试题第一组参考答案
题目如下：
计算题
一、
逻辑电路如图所示，写出逻辑式并化简成最简与或表达式，画出逻辑电路图。
A B
CF
D
二、
试用与非门设计一个三人表决组合逻辑电路(输入为A、B、C，输出为F)，要求在A有一票否决权的前提下遵照少数服从多数原则，即满足：1、A=0时，F一定等于0，2、A、B、C中有2个以上等于1，则输出F=1。
稳态、ห้องสมุดไป่ตู้稳态、无稳态）；（2）求输出脉冲的宽度的值；（3）画出电容电压uC和输出电压uO
的波形。
试：（1）写出表决电路的真值表；（2）写出表决电路的逻辑表达式；（3）画出用与非门设计的逻辑电路图。
三、
已知逻辑电路图及C脉冲波形，试：（1）写出各触发器的驱动方程；（2）列出逻辑状态表；（3）画出输出Q0，Q1的波形（设Q0，Q1的初始状态均为“0”）。
四、
由555集成定时器组成的电路如图1所示。已知电容C＝10μF，电阻R=100KΩ，输入u1的波形如图2所示。试：（1）说明由555集成定时器和R、C组成的是何种触发器（单
天大18秋《数字逻辑》在线作业一教案.doc

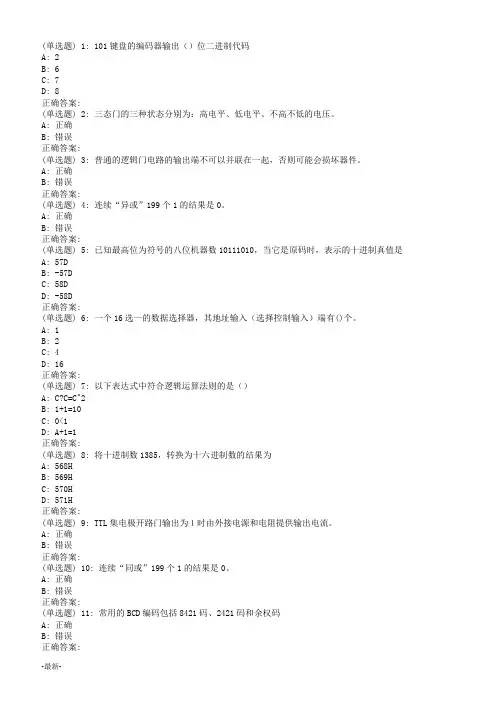

(单选题) 1: 101键盘的编码器输出（）位二进制代码A: 2B: 6C: 7D: 8正确答案:(单选题) 2: 三态门的三种状态分别为：高电平、低电平、不高不低的电压。
A: 正确B: 错误正确答案:(单选题) 3: 普通的逻辑门电路的输出端不可以并联在一起，否则可能会损坏器件。
A: 正确B: 错误正确答案:(单选题) 4: 连续“异或”199个1的结果是0。
A: 正确B: 错误正确答案:(单选题) 5: 已知最高位为符号的八位机器数10111010，当它是原码时，表示的十进制真值是A: 57DB: -57DC: 58DD: -58D正确答案:(单选题) 6: 一个16选一的数据选择器，其地址输入（选择控制输入）端有()个。
A: 1B: 2C: 4D: 16正确答案:(单选题) 7: 以下表达式中符合逻辑运算法则的是（）A: C?C=C^2B: 1+1=10C: 0<1D: A+1=1正确答案:(单选题) 8: 将十进制数1385，转换为十六进制数的结果为A: 568HB: 569HC: 570HD: 571H正确答案:(单选题) 9: TTL集电极开路门输出为１时由外接电源和电阻提供输出电流。
A: 正确B: 错误正确答案:(单选题) 10: 连续“同或”199个1的结果是0。
A: 正确B: 错误正确答案:(单选题) 11: 常用的BCD编码包括8421码、2421码和余权码A: 正确B: 错误正确答案:(单选题) 12: 当TTL与非门的输入端悬空时相当于输入为逻辑1。
A: 正确B: 错误正确答案:(单选题) 13:A: AB: BC: CD: D正确答案:(单选题) 14:A: AB: BC: CD: D正确答案:(单选题) 15: 在下列触发器中，有约束条件的是（）A: 主从JKFFB: 主从D FFC: 同步RSFFD: 边沿D FF正确答案:(单选题) 16: 组合逻辑电路中产生竞争冒险的主要原因是输入信号受到尖峰干扰。
天大2020年10月秋《数字电子技术基础》离线考核试题
数字电子技术基础要求：一、独立完成，下面已将五组题目列出，请按照学院平台指定．．的做题组数作答，每人只答一组题目．．．．．．．．，多答无效．．．．，满分100分； 平台查看做题组数操作：学生登录学院平台→系统登录→学生登录→课程考试→离线考核→离线考核课程查看→做题组数，显示的数字为此次离线考核所应做哪一组题的标识；例如：“做题组数”标为1，代表学生应作答“第一组”试题； 二、答题步骤：1. 使用A4纸打印学院指定答题纸（答题纸请详见附件）；2. 在答题纸上使用黑色水笔．．．．按题目要求手写．．作答；答题纸上全部信息要求手写，包括学号、姓名等基本信息和答题内容，请写明题型、题号；答题页数不要超过2页；三、提交方式：请将作答完成后的整页答题纸以图片形式依次粘贴在一个．．．．．．．Word ．．．． 文档中．．．上传（只粘贴部分内容的图片不给分），图片请保持正向、清晰； 1. 完成的作业应另存为保存类型是“．．．．．．．．．Word97．．．．．．-．2003．．．．”．提交; 2. 上传文件命名为“中心-学号-姓名-科目.doc ”; 3. 文件容量大小：不得超过20MB 。
提示：未按要求作答题目的作业及雷同作业，成绩以．．．．．．．．．．．．．．．．．．．．0．分记．．！题目如下： 第一组：一、 ( 本题20分 )逻 辑 电 路 如 图 所 示，试答：（1）写 出 逻 辑 式，（2） 列 出 真 值 表。
二、（本题20分） 化简下列逻辑式：C B AD A B A DC AB CD B A F -----++++=A三、( 本题30分)逻辑电路如图所示，各触发器的初始状态为“0”，已知C 脉冲的波形。
试：（1）写出各个触发器的驱动方程和输出F的逻辑表达式；（2）画出输出Q0，Q1和F的波形图，（3）如果C 脉冲的频率为2000Hz，则输出F的频率是多少？四、( 本题30 分)逻辑电路图及A，B，K 和C脉冲的波形如图所示，试回答以下问题：1、前、后级分别是什么逻辑电路？2、写出J端的逻辑式；3、设Q的初始状态为“0”，对应画出J 和Q的波形。
2020年国家开放大学电大数字电子技术基础大作业1
数字电子技术基础大作业
课程名称：数字电子技术基础
设计题目：血型与状态机
院系：
班级：
设计者：
学号：
血型逻辑电路设计
一实验目的
1.掌握采用可编程逻辑器件实现数字电路与系统的方法。
2.掌握采用Xilinx_ISE软件开发可编程逻辑器件的过程。
3.学会设计血型能否输血的数字电路。
4.掌握Verilog HDL描述数字逻辑电路与系统的方法。
二设计要求
1.采用BASYS2开发板开关，LED，数码管等制作验证能否输血的电路。
2.采用Xilinx_ISE软件进行编程、仿真与下载设计到BASYS2开发板。
三电路图
1.电路模块图（简化）
应用：
2.内部电路组成（简化）。
天大2018年6月考试《模拟电子技术基础》离线作业考核试题
------------------------------------------------------------------------------------------------------------------------------模拟电子技术基础要求： 一、独立完成，下面五组题目中，请任选其中一组题目作答，满分100分；二、答题步骤：1. 使用A4纸打印学院指定答题纸（答题纸请详见附件）；2. 在答题纸上使用黑色水笔．．．．按题目要求手写．．作答；答题纸上全部信息要求手写，包括学号、姓名等基本信息和答题内容，请写明题型、题号；答题页数不要超过2页；三、提交方式：请将作答完成后的整页答题纸以图片形式依次粘贴在一个．．．．．．．Word ．．．． 文档中．．．上传（只粘贴部分内容的图片不给分），图片请保持正向、清晰； 1. 上传文件命名为“中心-学号-姓名-科目.doc ” 2. 文件容量大小：不得超过20MB 。
提示：未按要求作答题目的作业及雷同作业，成绩以．．．．．．．．．．．．．．．．．．．．0．分记．．！ 题目如下： 第一组：计算题一、( 本 题40分 )电 路 如 图 所 示， 已 知 晶 体 管T 的β= 50，U BE = 0.7 V ，R B1 = 24 k Ω，R B2 =15 k Ω，R C = 2 k Ω，R E = 2 k Ω，R L =10 k Ω，要 求：(1) 估 算 静 态 工 作 点 Q ；(2) 推 导 分 别 自M 、N 两 端 输 出 时 的 电 压 放 大 倍 数 的 表 达 式。
二、( 本 题20分 )电 路 如 图 所 示 R 110=k Ω，R F k =100Ω，输 入 电 压 u u I1I2V ==05. 试 求： 当 开 关 S 打 开 和 闭 合 时 输 出 电 压 u O 分 别 为 多 少？三、 ( 本 题20分 )整 流 滤 波 电 路 如 图 所 示， 二 极 管 为 理 想 元 件， 已 知 负 载 电 阻 R L =55Ω ，负 载 两 端 直 流 电 压U O V =110，试 求 变 压 器 副 边 电 压 有 效 值 U 2， 并 在 下 表 中 选 出 合 适 型 号 的 二 极 管。
《精品》北师大网络教育数字电子技术在线作业答案一、二、三.doc
《数字电子技术》作业（一）参考答案本课程作业由两部分组成。
第一部分为“选择题”，由8个选择题组成，每题1分，共 8分。
第二部分为“分析题”，由简答题和论述题组成，共22分。
作业总分30分，将作为 平时成绩记入课程总成绩。
一、选择题（每题1分，共8分）1、③；2、③；3、②；4、④；5、①；6、①；7、④；8、①。
二、分析题（共22分）1、（5 分）解：Y = ACD + ABCD + ABCD = AD + ACD + ABD饱和堆扱电流贝为命 ＜人2所以三极恃匸作于放大区.3、（6 分）2、（5分）解：曲图知，U BE =0.7V,所以:解：画Di 与Ci 的卡诺图，如下:合并最小项，可得：卩=AjBjG_i + A i B j C i _l + A i B i C i _] +ABC- A EC T A ’BC _I G = AB ： + AC_i + Be —=40 AC •-1 EC —i解：（1）设触发器状态用Q2,Q1,QO 表示，C 表示输出进位，画七进制加 法计数器状态图:/）用与非门实现的组合电路如下图所示:(2)求时钟方程、状态方程和输出方程时钟方程：CP. = CP、=CP2= CP利用其卡诺图分别求各触发器状态方程和输出方程:合并最小项可得:QT0+000 er1 = Q；©+Q；Q；血的l； i淤(3)求驱动方程:3的卜卅图U的I训图边沿JK 触发器的特H 功网b =用I KQ 2 J 变换状态方程Q ：： '[一Q ；QTQQ 陀 I QP二QQQ I QQQgQQ 为约束项） =QQ+gQ QT-Q Q ； I Q ；QQ ； Q ； |=Q （Q ；丨・G ：丨 1 ・Q ；.所以峻动方程•为人=0? @— Q 人匸Q ；，代严QK* 人—QQJ<D ~1（4）检查能否自启动:（5）画逻辑电路图:《数字电子技术》作业（二）参考答案木课程作业由两部分组成。
