创维8K84、8K86机芯升级方式及通用升级小板使用说明
创维8H848H73机芯主板代换注意事项
创维8H848H73机芯主板代换注意事项一、8h84机芯有几个版本，区别如下：50/58寸主板均为单功放主板，配群创屏，主板硬件相同；60寸主板为双功放主板，配LG屏，硬件上与50/58/65的配屏电阻不一样；65寸主板为双功放主板，配群创屏。
二、8h84机芯通代说明：50/58/60/65寸主板在外部功能接口都一样；50/58寸主板可相互代换（进工厂改屏参即可），如果没主板，用65的也可代换50/58的，但不能改屏参，否则没声音；60寸的主板如果要和50/58/65代换，必须更改主板的配屏电阻才能正常显示，但首先得进工厂改对应的屏参。
三、8h84机芯通代总结：50/58寸主板可互换，主板硬件，主程序，配屏电阻均相同，EEPOM不同,屏参不同；60寸主板与50/58/65硬件不同，不能用于其他尺寸，单独使用；65寸主板为双功放，单独使用创维8H73机芯主板代换注意事项1.蓝色是50寸冠捷代工的机器，由于是单功放+群创玻璃（群创玻璃需要通过IIC控制才能显示正常），所以单独出来；2.黄色是双功放主板；3.绿色是华星光电玻璃或者BOE玻璃，与LG玻璃T-Con接口有些差异；4.红色部分需注意，LG V15与LG V16玻璃如果屏参与实物不对应可能出现黑白图像的情况；另外不同的屏需要通过主板控制灯条电流，如果屏参跟实物不对应可能出现灯条电流偏低（图像暗）或者电流偏高（长时间工作影响灯条寿命）详细代换事项请对照下表（颜色一样才有可能通用）序号整机型号板型号备注143E6000 8H73-01H43E6000-X0 8H73-01SA00-00 LG V16 模组厂2 8H73-01H43E600-W0 8H73-01SA00-00 LG V15 液晶公司3 8H73-01H43E600-W00 8H73-01SA00-00 LG V16 液晶公司4 8H73-01H43E600-W1 8H73-01SA00-00 LG V16 液晶公司543M6 8H73-01H43M6E-W0 8H73-01SA00-00 LG V16液晶公司6 8H73-01H43M6-W00 8H73-01SA00-00 LG V16 液晶公司749E6000 8H73-01H49E600-W00 8H73-01SA00-00 LG V16液晶公司8 8H73-01H49E600-X0 8H73-01SA00-00 LG V16 模组厂9 8H73-01H49E600-X00 8H73-01SA00-00 LG V16 模组厂1049E6080 8H73-01H49E608-X00 8H73-01SA00-00 LG V16 模组厂11 8H73-01H49E608-X01 8H73-01SA00-00 LG V16 模组厂1249E6090 8H73-01H49E6090-X0 8H73-01SA00-00 LG V15 模组厂13 8H73-01H49E6090-X1 8H73-01SA00-00 LG V15 模组厂14 49M6 8H73-01H49M6-X0 8H73-01SA00-00 LG V16 模组厂15 50M5 8H73-01H50M5-02 8H73-01SA00-03 群创冠捷16 50V5 8H73-01H50V5-00 8H73-01SA00-06 群创冠捷17 55E6000 8H73-01H55E600-W0 8H73-01SA00-08 华星光液晶公电 司18 8H73-01H55E600-W00 8H73-01SA00-08华星光电 液晶公司19 8H73-01H55E600-X0 8H73-01SA00-08 BOE 模组厂 20 8H73-01H55E600-X00 8H73-01SA00-07 LG V15 模组厂 21 8H73-01H55E600-X01 8H73-01SA00-08 BOE 模组厂 22 8H73-01H55E600-X02 8H73-01SA00-07 LG V16 模组厂 23 8H73-01H55E600-X03 8H73-01SA00-00 LG V15 模组厂 24 8H73-01H55E600-X05 8H73-01SA00-00 LG V16 模组厂 25 8H73-01H55E600-X1 8H73-01SA00-00 LG V16 模组厂26 55M58H73-01H55M500-W00 8H73-01SA00-00 LG V16液晶公司27 8H73-01H55M500-X00 8H73-01SA00-00 LG V15 模组厂 28 8H73-01H55M500-X01 8H73-01SA00-00 LG V16 模组厂29 8H73-01H55M5-W00 8H73-01SA00-08华星光电 液晶公司30 55M68H73-01H55M600-X00 8H73-01SA00-00 LG V15 模组厂 31 8H73-01H55M6E-X00 8H73-01SA00-00 LG V15 模组厂 32 8H73-01H55M6E-X01 8H73-01SA00-00 LG V16 模组厂 33 8H73-01H55M6-X00 8H73-01SA00-07 LG V16 模组厂 34 8H73-01H55M6-X01 8H73-01SA00-07 LG V16 模组厂35 55V5 8H73-01H55V5-W0 8H73-01SA00-00 LG V16液晶公司36 8H73-01H55V5-W01 8H73-01SA00-00 LG V16液晶公司37 8H73-01H55V5-X0 8H73-01SA00-00 LG V16 模组厂 38 8H73-01H55V5-X00 8H73-01SA00-00 LG V15 模组厂 39 8H73-01H55V5-X01 8H73-01SA00-00 LG V16 模组厂 40 58E6000 8H73-01H58E600-X00 8H73-01SA00-01 群创 模组厂 41 8H73-01H58E600-X01 8H73-01SA00-01 群创 模组厂 42 58E6100 8H73-01H58E610-X00 8H73-01SA00-01 群创 模组厂 43 8H73-01H58E610-X01 8H73-01SA00-01 群创 模组厂 44 58M68H73-01H58M600-X00 8H73-01SA00-01 群创 模组厂45 65E60008H73-01H65E6000-W0 8H73-01SA00-01 BOE液晶公司46 8H73-01H65E600-X00 8H73-01SA00-01 群创 模组厂 47 8H73-01H65E600-X01 8H73-01SA00-01 群创 模组厂 48 8H73-01H65E600-X02 8H73-01SA00-01 群创 模组厂 49 8H73-01H65E600-X03 8H73-01SA00-01 群创 模组厂 50 8H73-01H65E600-X05 8H73-01SA00-01 群创 模组厂 518H73-01H65E60-W00 8H73-01SA00-01 BOE 液晶公司52 65M6 8H73-01H65M6E-X00 8H73-01SA00-01 群创模组厂。
创维液晶电视软件升级方法演示文稿
部连通，购买时注意要求每一个端子都是连通的（可用万用表测
试端子两头来验证），不然在使用时就会出现前面介绍的连接不
成功的打印信息，就无法进行程序升级）。 2. 升级前，最好先确认原来所使用的软件版本（方法如下所示），
以免使用错误的程序；升级完成后，要断电一次，重新接通电源
创维液晶电视软件升级方法演 示文稿
第1页，共45页。
优选创维液晶电视软件升级方 法
第2页，共45页。
目录
1、万能升级小板驱动安装说明 2、K系列机芯升级操作步骤 3、R系列机芯升级操作步骤 4、M系列机芯升级操作步骤
5、G系列机芯升级操作步骤
第3页，共45页。
一、万能升级小板驱动安装说明
安装驱动程序，安装前请断开转接板（以WIN XP为例） 1、使用USB转串口：执行CH341SER.EXE文件，在对话框中点“INSTALL” ，预安装成功后点确定。将转接板的拨动开关打到“UART”，然后接到
升级时，会先进行文件内容的检测，如果两个软件的机芯名不一样时会提示机芯不一 样，不允许升级；如果两个软件的屏不一样时，也会出提示，此时如果要强制升级， 请再按一次确定键进行升级。升级过程中，请不要关闭电源，升级时间大约为两分钟 ，请耐心等待。
第6页，共45页。
2、下面是MTK提供的升级工具的使用说明 此工具用的是串口，而我们电视端用的是VGA口转换的，因此请用公司发的USB标 准串口转接线来进行升级（先要把串口小板的拨动开关拨到串口（UART）这一边 ）。在打开升级工具之前，请先把USB串口接好，再打开升级工具，否则会出现找不到串 口的问题。打开MtkTool.exe后出现下面主界面，请确认如下设置：
东莞创维电视机维修,创维电视机维修技术总结
将CRT板上J501、J502割断，C522处地割断。
34寸上出现C322损坏造成枕校失真
将C322改为0.47u的S校正电容
伴音高音声音“尖”
将主板C483、C486 由102/50V改为4N7/50V，对高频进行衰减。
交越失真引起蓝屏中间一条竖直白线
将电源板上FB301由磁珠改为光线能够避免
100---2982接收当地有线，收不到中央八套，手动、微调均调不出。（该台在当地增补频道104.25MHz）
1）：将频道号打到101（如今显示为113MHz）。2）：进入“微调”项，按音量减调出图像（104.25MHz）。3）：进入“存台”项，按音量-/+键，储存该节目。
100--2982接收图象时，屏幕上有两条4--5cm宽黑道滚动且随图象扭曲且场抖
1）、R331B（空插或者插一光线或者插一磁珠）并一1.5欧/2W的电阻2）、J345（光线或者插一磁珠）并一1.5欧/2W的电阻3）、上述两位置如带，单色光较明显。
能够采取在R321b（实际线路板为光线），J345（线路板上有两元件，实际图纸无）上各并联1.5欧姆/2W的电阻，更换后能改善干扰，但不能完全解决，用户能够同意。
C322损坏造成枕行失真（34寸）
将C322改为0.47uF的电容（S校正电容）
非标信号引起场不一致步
5D20机芯将R105由560欧改为680欧－－1K，也不能太大否则会出现刮风干扰。5D25 5D26机芯由150欧改为390欧
TV低频段干扰
在高频头外接信号线处套上磁环，最好将信号线在磁环上饶上一圈
东莞创维电视机维修,创维电视机维修技术总结
创维维修13929486127整理
机芯
故障现象

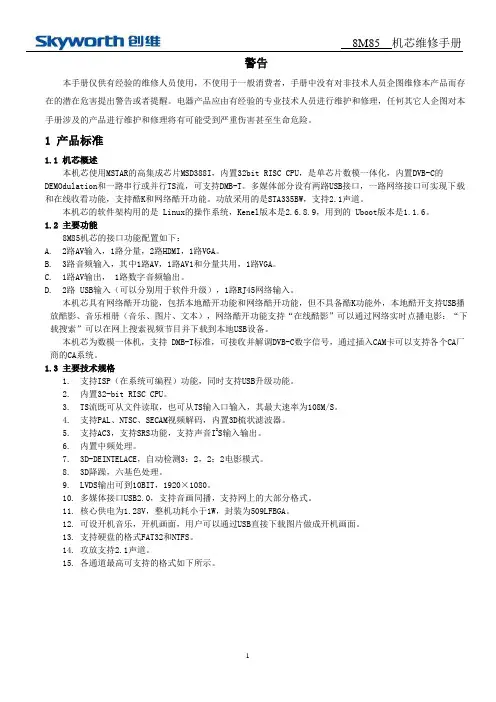

创维8M85维修手册
警告本手册仅供有经验的维修人员使用，不使用于一般消费者，手册中没有对非技术人员企图维修本产品而存在的潜在危害提出警告或者提醒。
电器产品应由有经验的专业技术人员进行维护和修理，任何其它人企图对本手册涉及的产品进行维护和修理将有可能受到严重伤害甚至生命危险。
1 产品标准1.1 机芯概述本机芯使用MSTAR的高集成芯片MSD388I，内置32bit RISC CPU，是单芯片数模一体化，内置DVB-C的DEMOdulation和一路串行或并行TS流，可支持DMB-T。
多媒体部分设有两路USB接口，一路网络接口可实现下载和在线收看功能，支持酷K和网络酷开功能。
功放采用的是STA335BW，支持2.1声道。
本机芯的软件架构用的是Linux的操作系统，Kenel版本是2.6.8.9，用到的Uboot版本是1.1.6。
1.2 主要功能8M85机芯的接口功能配置如下：A.2路AV输入，1路分量，2路HDMI，1路VGA。
B.3路音频输入，其中1路AV，1路AV1和分量共用，1路VGA。
C.1路AV输出，1路数字音频输出。
D.2路USB输入（可以分别用于软件升级），1路RJ45网络输入。
本机芯具有网络酷开功能，包括本地酷开功能和网络酷开功能，但不具备酷K功能外，本地酷开支持USB 播放酷影、音乐相册（音乐、图片、文本），网络酷开功能支持“在线酷影”可以通过网络实时点播电影：“下载搜索”可以在网上搜索视频节目并下载到本地USB设备。
本机芯为数模一体机，支持DMB-T标准，可接收并解调DVB-C数字信号，通过插入CAM卡可以支持各个CA厂商的CA系统。
1.3 主要技术规格1.支持ISP（在系统可编程）功能，同时支持USB升级功能。
2.内置32-bit RISC CPU。
3.TS流既可从文件读取，也可从TS输入口输入，其最大速率为108M/S。
4.支持PAL、NTSC、SECAM视频解码，内置3D梳状滤波器。
5.支持AC3，支持SRS功能，支持声音I2S输入输出。
液晶电视高清板升级教程(图解)
表 1 LVDS 上屏线接口引脚功能
编号
定义
描述
1耀3
VSEL
驱屏电源
4耀6、13、14、25、26 GND
地
7
RXO0- LVDS 单 0-Signal
8
RXO0+ LVDS 单 0+ Signal
9
RXO1- LVDS 单 1-Signal
10
RXO1+ LVDS 单 1+Signal
11
RXO2- LVDS 单 2-Signal
提 示 院 液 晶 屏 型 号 的 识 别 、上 屏 线的选择及跳线、烧写程序的查找等 操作，请参见《家电维修》杂志 2010 年 第 1耀5 期中的《图解液晶彩电万能板 的代换》 系列文章，在此不再赘述。
该高清板的升级工具如图 4 所示，升级的端口功能标
注如图 5 所示。升级时，用四根导线将升级端口与高清板
的蓝色插座相连，但引脚功能一定要对应，如图 6 所示。
引脚功能一定要对应
愚
步2.骤升一级院操安作装步升骤级工具驱动
1.将升级工具插在电脑 USB 接口中，会出现如图 7 所 示的驱动安装向导，点“取消”即可。
21
RXE1- LVDS 双 1-信号
22
RXE1+ LVDS 双 1+信号
23
RXE2- LVDS 双 2-信号
24
RXE+
LVDS 双 2+信号
27
RXEC- LC+ LVDS 双 Clock+信号
29
RXE3- LVDS 双 3-信号
30
RXE3+ LVDS 双 3+信号
创维8K808K81酷开板维修手册
8K80/8K81酷开板维修手册8K80/8K81酷开板维修手册8K80/8K81机芯是在8K28的基础上演变而来，是在8K28机芯上增加了酷开板和60Hz转120Hz小板，并且取消了原板上的USB功能而整合到酷开板，因此，8K80/8K81的主板和图纸介绍请参考8K28维修手册。
1、系统介绍系统采用了AMLogic公司最新的AML7266-H主芯片，在原有酷开电视“酷影”“酷乐”“酷K”的基础上，特别增加了网络视频功能和酷开学堂幼教模块，同时系统的音视频解码能力进一步提升，可支持720P RM/RMVB，1080P30fps MPEG1/2/4格式，swf格式flash, 1080P30fps 或720P的 H.264格式。
2、系统框图8K80-K10系列和 8K81-LED10系列的酷开板基本相同，软件完全一致。
8K81将 MIC插座和4558电路放置在酷开板上，而将两个USB插座置于主板上；另外，8K81系统将RJ45网线插口的隔离变压器单独出来，即U13，而8K80 的网线插口RJ45则内含隔离变压器。
其他一致。
8K80：8K81：3。
、电源网络（8K80/8K81）4、主要芯片清单5、支持的解码格式清单视频：mpg,mpeg,vob,avi,mov,mp4,rm,rmv,rmvb,divx,dat,mkv,ts,tp,m2ts,m2t音频：mp3,wma,wav,ogg图片：jpg,jpeg,tiff,tif,bmp,gif,png，其中tiff格式的图片只能播放没版权的图片。
文本：txtFlash：swf,cof6、常见故障分析7、酷开板升级方法酷开板有2个IC存放软件，分别是U10和U15。
其中U10是Nand Flash，存放的是主程序；U15是SPI Flash，存放的是系统的启动程序和备份程序。
系统启动时，会先从SPI Flash 里启动Boot Loader程序，Boot Loader启动后，再从Nand Flash里读取程序，启动整个系统。
创维8K84、8K86机芯升级方式及通用升级小板使用说明
升级方式•a、本地升级。
将upgrade.pkg拷贝到U盘的根目录下----插上电视机的USB口----进入主页---高级设置---本地升级（如果出现U盘未插等提示则可以换一个USB口或者尝试重启电视机后进入酷影或者音乐相册检测电视机是否已经检测到u盘)--然后按照提示操作•b、在线升级。
将u盘插在电视机上----进入主页---网络设置---检测网络是否连接正常（建议尽量用有线）---再进入高级设置---在线升级•备注：1、本地升级和在线升级方式使用的u盘必须是普通的没有多个分区的u盘(如：酷k盘就不行).•2、注意E92和K08要求是最后下载完毕后，拔掉U 盘重启。
E82最后下载完毕后，不能拔掉U盘重启。
•3、升级第一次开机需要等待约3分钟左右，个别机器可能需要5分钟左右。
请耐心等待。
如果发现开不起来的时候不要慌张，关机30S后再次开机等待。
机器会再次自动修复•c、USB开机升级。
（比较推荐维修工程师使用）。
将upgrade_loader.pkg拷贝到U盘的根目录下（注意：不能是硬盘）-----插到电视机上---开机（正常情况下若u盘有指示灯，则会看到指示灯闪烁,约1分钟之后会自动升完级开起来）•注意如果开机之后，系统马上就起来了，则有可能没有升级，需要重新烧写USB引导程序，使用MTKtool。
烧写方式在MTKtool使用说明中有写明。
软件版本说明补充再次声明:请在做完本地升级或者USB升级之后将U盘根目录下的upgrade_loader.pkg或者upgrade.pkg删除。
MTKtool使用说明1-主界面示意图8K86打开文件夹烧入程序串口选择红色与主板没连接，绿色为连接烧录文件名MTKtool使用说明2•此工具用的是串口(通用升级小板)，而我们电视端用的是VGA口转换的，因此请用公司发的USB标准串口转接线来进行升级（先要把串口小板的拨动开关拨到串口（UART）这一边）。
在打开升级工具之前，请先把USB串口接好，再打开升级工具，否则会出现找不到串口的问题。
创维平板软件调试说明汇总(上门必备)2010-03
平板软件调试资料【2005.1-2010.1】本调试说明涉及的机芯：8PG0 、 8PS2/8PS5/8PS6、8TT3/8TT9、8TG3/8TG5、8TP2、8TP5/8TP98TTK/8TT0/8TTJ/8TTN/8TTM、8T1G/8G10/8G20/8G28/8G29、8TR1、 8DA8 、8K60、8TM1 、8D18 、8X01/8X02、 8H01 、8H06、8DA2/8DA6/8DA5/8DD1、8K20/8K21/8K22/8K23/8K28/8K29/8K80/8K818M60/8M68/8M73/8M79/8M81 、8M71、 8M20/8M21、8R01、8R03/8R08 、8T60 、8TAG 、9G108PG0软件调试说明一．进出工厂菜单方法：连续按两次“静音”，四次“信息”即可进入工厂调试模式，此时屏幕显示“M”，按“菜单”键翻页，按“频道△”“频道▽”可选择每页内的选项，按“音量 + ”“音量- ”键可更改选项的内容。
按“进入”键即可退出工厂菜单模式。
附注：1.前100台试产机器（43PCAPV）为按4次“静音”，4次“信息”键进入工厂调试模式，在屏幕显示为“M”状态下，按“电源”键可退出工厂模式。
2.正式生产的小部分机约500台，进工厂模式为2次“静音”2次“信息”，退工厂模式仍为按“进入”键。
二．工厂菜单内容及调试说明。
第一页显示“BARCODE”,条形码目前空缺，用遥控器不可调。
第二页显示厂商创维版本 P0000051213AA日期 2004年7月19日此页选项也不可更改，版本中的“2005 12 13”数字表示软件日期。
第三页显示 PALTV/AV position水平位置 53V position 47行场的位置（相位）数值范围为“0～100”可调。
第四页显示白平衡值R-DRV/G-DRV/B-DRV/R-CUT/G-CUT/B-CUT的值均为0～255可调，出厂时已调整好，如无必要请尽量不要更改。
