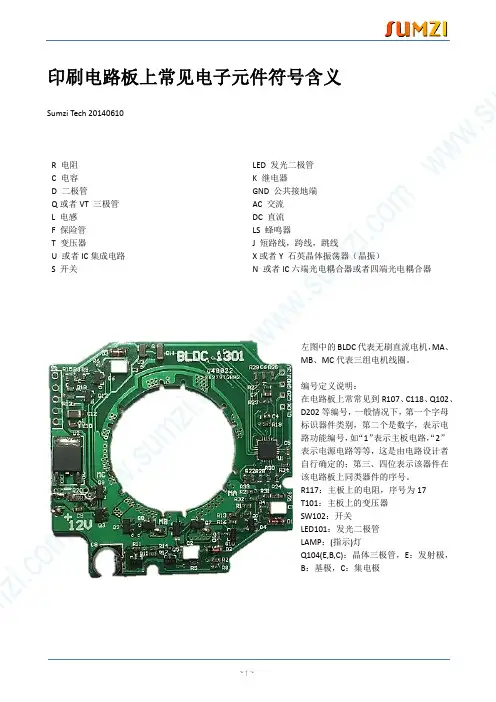

电路板上的电子元件代表符号
印刷电路板上常见电子元件符号含义
~ 1 ~
印刷电路板上常见电子元件符号含义
Sumzi Tech 20140610
R 电阻 C 电容 D 二极管
Q 或者VT 三极管 L 电感 F 保险管 T 变压器
U 或者IC 集成电路 S 开关
LED 发光二极管 K 继电器
GND 公共接地端 AC 交流 DC 直流 LS 蜂鸣器
J 短路线，跨线，跳线
X 或者Y 石英晶体振荡器（晶振）
N 或者IC 六端光电耦合器或者四端光电耦合器
左图中的BLDC 代表无刷直流电机，MA 、MB 、MC 代表三组电机线圈。
编号定义说明：
在电路板上常常见到R107、C118、Q102、D202等编号，一般情况下，第一个字母标识器件类别，第二个是数字，表示电路功能编号，如“1”表示主板电路，“2”表示电源电路等等，这是由电路设计者自行确定的；第三、四位表示该器件在该电路板上同类器件的序号。
R117：主板上的电阻，序号为17 T101：主板上的变压器 SW102：开关
LED101：发光二极管 LAMP ：(指示)灯
Q104(E,B,C)：晶体三极管，E ：发射极，B ：基极，C ：集电极。
