QC工程图PET单硅离型膜
pet离型膜技术指标
pet离型膜技术指标PET离型膜技术指标随着科技的不断进步，PET离型膜作为一种应用广泛的材料，被广泛应用于电子、光学、医疗等领域。
那么，PET离型膜的技术指标有哪些呢？本文将围绕这个问题展开讨论。
1. 厚度：PET离型膜的厚度是一个重要的技术指标。
通常，PET离型膜的厚度在0.012mm到0.350mm之间。
较薄的膜可以提供更好的柔韧性和透明度，而较厚的膜则具有更好的强度和耐磨性。
2. 耐温性：PET离型膜通常具有良好的耐温性能。
一般来说，PET 离型膜的使用温度范围在-70℃到150℃之间。
这使得PET离型膜能够适应各种环境和应用场景的需求。
3. 透明度：PET离型膜通常具有较高的透明度，能够提供清晰的视觉效果。
透明度是通过光线透过膜的能力来衡量的，一般来说，PET离型膜的透明度在85%以上。
这使得PET离型膜在光学领域有着广泛的应用，如显示屏保护膜、光学镜片等。
4. 可加工性：PET离型膜具有良好的可加工性，可以通过切割、折弯、冲压等加工方法来满足不同的需求。
这使得PET离型膜在电子领域中应用广泛，如电子产品的保护膜、电路板等。
5. 粘附性：PET离型膜通常具有良好的粘附性能，可以与其他材料牢固地粘合在一起。
这使得PET离型膜在医疗领域有着广泛的应用，如医疗敷料、医疗设备的保护膜等。
6. 耐化学性：PET离型膜通常具有较好的耐化学性能，能够抵抗一些常见的化学物质的侵蚀。
这使得PET离型膜在化学领域中有着广泛的应用，如化学试剂瓶的标签、化学品包装等。
7. 阻隔性：PET离型膜通常具有较好的阻隔性能，能够阻止水分、氧气、气味等物质的渗透。
这使得PET离型膜在食品包装领域有着广泛的应用，如食品袋、饮料瓶等。
8. 机械性能：PET离型膜通常具有良好的机械性能，如强度、韧性、耐磨性等。
这使得PET离型膜在工业领域中有着广泛的应用，如输送带、传送带等。
PET离型膜的技术指标包括厚度、耐温性、透明度、可加工性、粘附性、耐化学性、阻隔性和机械性能等。

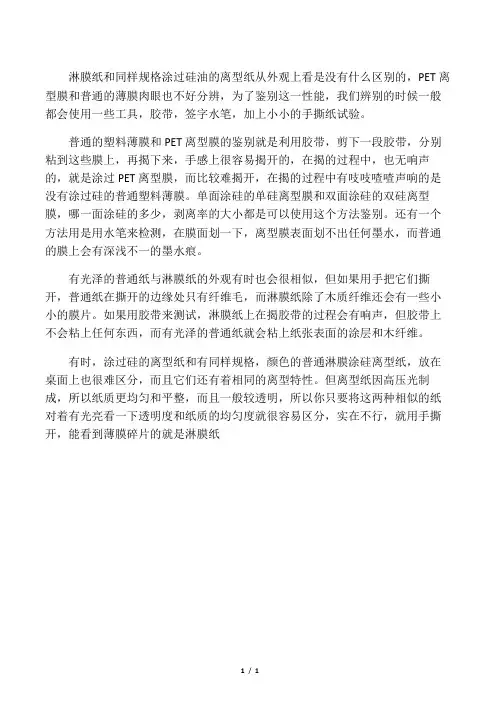

区别PET膜和离型纸
淋膜纸和同样规格涂过硅油的离型纸从外观上看是没有什么区别的，PET离型膜和普通的薄膜肉眼也不好分辨，为了鉴别这一性能，我们辨别的时候一般都会使用一些工具，胶带，签字水笔，加上小小的手撕纸试验。
普通的塑料薄膜和PET离型膜的鉴别就是利用胶带，剪下一段胶带，分别粘到这些膜上，再揭下来，手感上很容易揭开的，在揭的过程中，也无响声的，就是涂过PET离型膜，而比较难揭开，在揭的过程中有吱吱喳喳声响的是没有涂过硅的普通塑料薄膜。
单面涂硅的单硅离型膜和双面涂硅的双硅离型膜，哪一面涂硅的多少，剥离率的大小都是可以使用这个方法鉴别。
还有一个方法用是用水笔来检测，在膜面划一下，离型膜表面划不出任何墨水，而普通的膜上会有深浅不一的墨水痕。
有光泽的普通纸与淋膜纸的外观有时也会很相似，但如果用手把它们撕开，普通纸在撕开的边缘处只有纤维毛，而淋膜纸除了木质纤维还会有一些小小的膜片。
如果用胶带来测试，淋膜纸上在揭胶带的过程会有响声，但胶带上不会粘上任何东西，而有光泽的普通纸就会粘上纸张表面的涂层和木纤维。
有时，涂过硅的离型纸和有同样规格，颜色的普通淋膜涂硅离型纸，放在桌面上也很难区分，而且它们还有着相同的离型特性。
但离型纸因高压光制成，所以纸质更均匀和平整，而且一般较透明，所以你只要将这两种相似的纸对着有光亮看一下透明度和纸质的均匀度就很容易区分，实在不行，就用手撕开，能看到薄膜碎片的就是淋膜纸
1/ 1。
pet离型膜 国标
pet离型膜国标
摘要：
1.介绍pet 离型膜
2.概述国标
3.pet 离型膜的国标要求
4.pet 离型膜的国标测试方法
5.总结
正文：
PET 离型膜，全称为聚对苯二甲酸乙二醇酯离型膜，是一种广泛应用于各种行业的材料。
它具有良好的耐热性、耐寒性、化学稳定性和电气绝缘性，因此在包装、建筑、电子等领域有着广泛的应用。
我国对PET 离型膜的生产和使用有着严格的标准，也就是我们常说的国标。
这些标准旨在确保PET 离型膜的质量和性能，以保障其在各种应用中的稳定性和可靠性。
PET 离型膜的国标要求主要包括物理性能、化学性能、力学性能等多个方面。
例如，对于PET 离型膜的厚度、拉伸强度、断裂伸长率、热稳定性等都有明确的规定。
这些规定旨在确保PET 离型膜在使用过程中能够满足各种性能需求。
对于PET 离型膜的国标测试方法，我国也有严格的规定。
这包括了各种物理性能测试、化学性能测试和力学性能测试。
例如，厚度测试可以使用卡尺或者测厚仪进行，拉伸强度和断裂伸长率则需要使用拉力机进行测试。
离型膜产业链详解
离型膜产业链详解【平台推荐优质供应商】离型膜，系一种表面具有分离性的薄膜，主要由基材、底胶和离型剂组成。
通过在塑料薄膜基材上做等离子处理、涂氟处理或涂硅离型剂，使其对于各种不同的有机压感胶可以表现出极轻且稳定的离型力。
根据基材不同，离型膜可以分为PET离型膜、PE离型膜、OPP离型膜、复合离型膜，其中PET离型膜为目前最常见的离型膜产品。
PET离型膜性能优异，下游应用范围广泛。
PET离型膜具备拉伸轻度高、热稳定型好、热收缩率低、表平整光洁、剥离性好等优良特性，可作为FPC、LED等的层压隔离膜及保护膜、胶粘保护膜产品的保护层、模切行业冲型耗材、偏光片的原材料，以及作为多层陶瓷电容器（MLCC）及叠层内臵天线生产加工过程转移的承载体，可广泛应用于MLCC、片式元器件、射频元器件、PCB、FPC等各类元器件的制程中，其中最主要的是在MLCC领域的应用。
图为PET离型膜结构示意图图为PET离型膜产业链图解MLCC离型膜MLCC离型膜应用于MLCC制作过程中流延涂布工艺，成本占比10%~20%。
离型膜将有机硅离型剂涂布于PET聚酯薄膜的表层上，在流延步骤中用于承载陶土层，陶瓷浆料通过流延机的浇注口，使其涂布在绕行的PET离型膜上形成一层均匀的浆料薄层，再通过热风区挥发浆料中绝大部分溶剂，经高温干燥、定型、剥离离型膜后得到陶瓷膜片。
图为MLCC离型膜结构图解根据Paumanok数据，2019年全球MLCC出货量约4.5万亿只，我们考虑MLCC市场受5G、汽车电子等领域需求推动持续增长，基于村田预测，我们预测2022~2025 MLCC出货量CAGR 约6%。
假定受高容化、小型化趋势影响，自2017年起平均叠层数及单层MLCC截面积年变动分别为5%和-3%，并假定生产单层MLCC所消耗离型膜的面积与MLCC的面积大致相当，根据2元每平的市场均价，估算2022~2025年全球的MLCC离型膜市场规模将从267亿元增至335亿元，CAGR 约8%。
pet离型膜材料
pet离型膜材料
PET离型膜（Polyethylene Terephthalate Release Film）是一种以聚对苯二甲酸乙二醇酯（聚酯类）为原料制成的薄膜材料。
它具有以下特点和应用：特点：
1.耐热性：PET离型膜具有较好的耐高温性能，在高温下不易变形或软化，适合在高温环境下使用。
2.化学稳定性：对化学品的耐腐蚀性好，具有良好的化学稳定性。
3.机械性能：具有一定的强度和韧性，使其适用于需要承受一定力量或拉伸的应用场景。
4.表面光滑性：具有光滑的表面，适合作为表面涂层或覆盖材料。
5.优良的电绝缘性能：在电子行业应用广泛，可用作绝缘材料。
应用领域：
1.粘合剂制造：PET离型膜常用于粘合剂生产中，作为粘合剂的分离和保护层，以确保粘合剂的质量和易于应用。
2.复合材料制造：作为复合材料的一部分，用于涂覆表面以获得更好的外观和性能。
3.电子行业：在电子产品制造中，用作电子零部件的绝缘材料。
4.塑料成型：在塑料成型工艺中，用作模具表面的分离层，以便于取模和加工。
5.医疗器械制造：在某些医疗器械的制造过程中，作为隔离材料或保护层。
总的来说，PET离型膜因其耐热、化学稳定性以及适应性广泛，在工业制造、电子、医疗等领域都有着重要的应用价值。
离型膜特点及用途
离型膜特点及用途单面、双面离型膜因其优越的耐高温特性，主要应用于FPC为基材，在单面或双面均匀涂布一层极薄的离型剂而成，离型膜表面平整光洁，涂布均匀，无皱折、颗粒、气泡、针孔等缺陷，产品物理性能优良，厚度公差小，热收缩率低，主要为环氧树脂的印制电路板加工处理时的上选隔离材料，具有高抗张强度和撕裂强度。
PET离型膜一般用来隔离粘性材料，广泛用于电子、mobile phone、胶粘剂、印刷电路板等行业，包装、印刷、丝印、移印、铭板、薄膜开关、柔性线路、绝缘制品、线路板、激光防伪、贴合、电子、密封材料用膜、反光材料、防水材料、医药（膏药用纸）、卫生用纸、胶粘制品、模切冲型加工等行业领域，适用于热转印，更适合于模切垫片、胶粘制品冲型等等。
离型力可控、高光泽度、洁净度高、残余粘着力94%,良好的表面性能。
产品厚度：0.012MM～0.125MM.宽度可按客户要求进行分切。
1.8m宽分条机代客户分切大支卷料.！产品介绍：氟素离型膜厚度：0.05MM 0.075MM 产品洁净度高，离型效果好，适合光学模切及硅胶胶带底纸冲型.正牌产品.货源充足离型膜离型膜是将silicone 离型剂涂布于环保材质PET、PE、OPP薄膜的表层上，让它对于各种不同的有机压感胶可以表现出极轻且稳定的离型力。
不同的有机感压胶例如：热融胶、压克力胶和橡胶系统的压感胶..等等，所需的离型膜离型力有所不同，针需隔离产品胶的粘性不同，离型力相对应调整，使之在剥离时达到极轻且稳定的离型力。
离型膜分类以不同基材可分为：PE离型膜、PET离型膜、OPP离型膜、复合离型膜（即基材是有二种或二种以上的材质复合而成的）等。
按照离型力可分为：轻离型离型膜、中离型离型膜、重离型离型膜。
按照颜色可分为：红色离型膜、黄色离型膜、绿色离型膜、蓝色离型膜等各种颜色的PET离型膜按表面处理可分为：单面离型膜、双面离型膜、无硅离型膜、氟塑离型膜、单面电晕、双面电晕、磨砂离型膜、哑光离型膜等单面离型膜：HDPE（低压聚乙烯）离型膜：用于封缄胶带等防水卷材等 LDPE （高压聚乙烯）离型膜：机械产品包装、热熔胶包装、卫生护理用品（尿不湿）、防腐卷材等 BOPP（拉伸聚丙烯）离型膜：用于封缄胶带、无声胶带等 PET（拉伸聚酯）离型膜：背胶保护等双面离型膜：红/绿色聚烯烃（PE）双面离型膜：用于泡棉胶带透明PET双面离型膜：双面胶抗晒隔离膜（HDPE银色涂布膜）：防水卷材防晒降温用增强型镀铝基材BOPP增强（BOPET）：提高镀铝层附着力，使耐100℃蒸煮按材质、用途可分为：硅油膜/离型膜-聚酯薄膜(PET)、聚酯薄膜、预涂膜、光扩散膜、彩色喷墨胶片(电脑膜)、电子行业专用印刷薄膜、磨砂膜、绘图膜、白色聚酯薄膜、黑色聚酯薄膜、PET\聚酯薄膜\PET麦拉。
pet离型膜的用途
PET离型膜的用途引言PET离型膜（Polyethylene Terephthalate Release Film）是一种用于表面保护和离型的薄膜材料。
它由聚对苯二甲酸乙二酯（PET）制成，具有优异的物理性能和化学稳定性。
PET离型膜广泛应用于各个领域，包括电子、食品包装、医疗器械、印刷和制药等行业。
本文将详细介绍PET离型膜的用途及其在不同领域中的应用。
PET离型膜的特性PET离型膜具有以下特性：1.高温耐性：PET离型膜能够耐受高温，通常可在100°C至200°C的温度下使用，甚至更高。
2.化学稳定性：PET离型膜对酸、碱、溶剂和化学品具有良好的抵抗性。
3.优异的机械性能：PET离型膜具有高强度、高韧性和优异的撕裂强度。
4.透明度高：PET离型膜具有良好的透明度，可以清晰展示被保护物品的外观。
5.表面光滑：PET离型膜的表面非常光滑，能够保护被覆物品的表面免受刮擦和磨损。
PET离型膜的应用领域1. 电子行业在电子行业中，PET离型膜广泛用于保护电子元件的表面。
它可以防止灰尘、污染物和静电对电子元件的损害，同时还能提供一层保护性的隔离层。
PET离型膜还可以用作电子元件的载带，方便运输和安装。
2. 食品包装PET离型膜在食品包装中具有重要的作用。
它可以用作食品包装袋的内层，起到保鲜、防潮和防味的作用。
PET离型膜具有良好的耐化学性，不会与食品接触后产生有害物质，因此非常安全可靠。
此外，PET离型膜还可以用于制作食品容器的透明盖片，使消费者可以清晰地看到食品的外观。
3. 医疗器械在医疗器械领域，PET离型膜可以用于包装和保护各种医疗器械，如注射器、输液器和手术器械等。
PET离型膜具有良好的密封性和抗菌性能，可以有效地保护医疗器械的卫生和安全。
4. 印刷行业在印刷行业中，PET离型膜常用于制作油墨传递膜。
它可以作为油墨的载体，将油墨均匀地传递到印刷材料上，提高印刷质量和效率。
PET离型膜的表面光滑，可以减少油墨的吸附和残留，使印刷过程更加稳定和可靠。
PET单硅离型膜QC工程图
外观/离型力
刀片/ 产品不可有毛边、拉丝、 尺寸必须在图纸公差范围内 分切 折皱，赃污/离型力规定范 离型力在公差范围内 机/拉 围内 力机 N/A 数量正确且包装符合客户 依客户要求作业，需附相应出 要求 货检验报告及客户要求资料。
每批
卷尺 拉力机
IPQC巡检日报表
制程控制程序 产品检验程序
分切人员 /IPQC
采购控制程序
进料
依据工单采购生产物料
材料规格、数量 外观 尺寸
采购 1.不良品作标识 2.隔离摆放 3.挑选使用 4.联络责任部门 5.退货 6.联络供应商改善
进料检验 确保生产材料之品质 （原材料）
进料检验单 测厚仪
进料检验程序
IQC
入库
材料之妥善保存及入帐数量源自每批全检电子秤
入库单
仓库管理作业指示
全检 按AQL0.65 1.0的标准抽 样
编号： 版本: 日期 : 页數: 主办单位 异常处理
工程目的
管制项目
设备
电子 秤 N/A N/A 电子 秤
产品
数量准确且规格符合要求 指示图 符合SIP要求 符合SIP要求 指示图 数量准确且规格符合要求 采购单
量测工具
目测 目测
相关表单
采购单
相关文件/标准
仓管
放卷
按照加工单要求上卷
材料规格
卷尺
规格符合要求
作业指导书
每批
1卷/次
卷尺
涂硅干燥
硅油烘干
硅固化
目视 手划
手划符合SIP要求 不可有手指划痕 烘干温度及时间符合作业 参数正确 指导书要求 不可有拉丝、脏污、折皱 作业指导书 、颗粒等现象
每批
1H/次
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
OQC
产品
数量准确且规格符合要求
抽表单
采购单
相关文件/标准
采购控制程序
主办单位
异常处理
进料
依据工单采购生产物料
材料规格、 数量 外观
制造指示图
采购 1.不良品作标识 2.隔离摆放 3.挑选使用 4.联络责任部门 5.退货 6.联络供应商改善
N/A N/A N/A
符合SIP要求 符合SIP要求 符合SOP要求 与材料承认书要求及样品一致
每批
分切
切成标准规格
外观/离型力
刀片/分切机 产品不可有毛边、拉丝、折皱，赃污/离型 /拉力机 力规定范围内
每批
1H/次
卷尺 拉力机
IPQC巡检日报表
制程控制程序 产品检验程序
分切人员/IPQC
包装出货
将品质完好之成品发送 给客户
产品数量 包装
N/A
数量正确且包装符合客户要求
依客户要求作业，需附相应出货检验报 告及客户要求资料。
每批 每批 每批 按AQL0.65 1.0的标 准抽样
目测 测厚仪 N/A 进料检验单 进料检验程序 IQC
进料检验 （原材 料）
确保生产材料之品质
尺寸 材质
入库
材料之妥善保存及入帐
数量
N/A
数量准确且规格符 合要求
制造指示图 采购单
每批
全检
电子秤
入库单
仓库管理作业指示
仓管
上卷
按照加工单要求上卷
材料规格
每批
全检
目测
发票
制程控制程序 产品检验程序
OQC
编制：华继红
审批：黄亚军
编号：BJ-QC-002
品名:
料号:
PET单硅离型膜
管制点
QC工程图
A.进料检验(IQC) 供应商公司名稱: yuxizhisu B.制程 QC
日期:2014年12月05日
制程工程師: 品管课长:
页數:共1页 / 版本: B 工廠(生产基地): 管制特性 流程图 工程名称 工程目的 管制项目 设备
电子秤
C.最終检验 管理方法 管制标准 管制频 率
1H/次
目测
生产日报表 首件确认记录表 IPQC巡检日报表
制程控制程序 产品检验程序
QC
外观
N/A 目视 手搓 N/A
不可有拉丝、脏污、折皱、颗粒等现象
制造指示图
每批
1H/次
目测
硅固化 下卷 单面涂硅结束 尺寸/厚度
符合SIP要求
手搓6次无硅脱落现象
每批
1卷/次 测量涂硅前后产品尺 寸及厚度 测量涂硅前后产品离 型力/残余接着率
手搓 卷尺 测厚仪 干燥箱 拉力机 生产日报表 首件确认记录表 IPQC巡检日报表 制程控制程序 产品检验程序 涂硅人员/主管
不可有尺寸/厚度不良
依客户要求检验尺寸/厚度
每批
离型力/残余接着率
N/A
符合SOP要求
依客户要求检验尺寸/厚度 不能超出规定范围 尺寸必须在图纸公差范围内 离型力在公差范围内
卷尺
规格符合要求
制造指示图
每批
1卷/次
卷尺
生产日报表 首件确认记录表 IPQC巡检日报表
制程控制程序 产品检验程序
QC
1.不良品作标识 2.隔离摆放 3.让步接受 4.报废 5.调整 6.纠正
涂硅干燥
硅油烘干
硅固化
目视 手划
手划符合SIP要求 烘干温度及时间符合SOP要求
不可有手指划痕 参数正确
每批
