水轮机调速器维修与调试技巧考核试卷

水轮机调速器维修与调试技巧考核试卷
考生姓名：________________答题日期：________________得分：_________________判卷人：_________________
一、单项选择题（本题共20小题，每小题1分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的）
10.填空题和判断题在水轮机调速器维修与调试技巧考核中占据的分数比例相同。（）
五、主观题（本题共4小题，每题5分，共20分）
1.请简述水轮机调速器的基本工作原理，并说明其在水轮机运行中的重要性。（）
2.描述水轮机调速器调试过程中，如何进行空载调试和满载调试，并说明这两种调试的目的和区别。（）
3.当水轮机调速器出现响应速度慢的故障时，可能的原因有哪些？请列举至少三种可能的原因，并提供相应的解决方法。（）
四、判断题（本题共10小题，每题1分，共10分，正确的请在答题括号中画√，错误的画×）
1.水轮机调速器仅需要在水轮机启动时进行调试。（）
2.在水轮机调速器调试过程中，空载调试是在满载调试之前进行的。（）
3.水轮机调速器维修时，可以直接带电操作，以节省时间。（）
4.传感器故障是导致水轮机调速器不稳定的主要原因之一。（）
D.调速器本体的结构设计
11.水轮机调速器调试时，以下哪些做法可以提升调试效率？（）
A.制定详细的调试计划
B.对可能出现的问题进行预判
C.采用专业的调试设备
D.忽视调试前的准备工作
12.以下哪些方法可以用来诊断水轮机调速器控制系统的问题？（）
A.诊断软件分析
B.硬件检测
C.参数对比
D.直接更换控制模块
A.导叶损坏
B.传感器故障
C.控制系统故障

水轮机调节复习资料

1.配压阀结构型式：通流式和断流式。

2.根据连接范围不同，总线分为片级总线，系统总线，外总线。

3.总线信号线分为数据线，地址线，控制线，电源线和地线，备用线4.水轮机调速器分类按元件结构不同分为机械液压型电气液压型。

按调节规律不同分为PI 和PID ;按反馈位置分为辅助接力器和中间接力器和电子调节器型；按施行结构的数目分为单调节和双调节；按工作容量可分为大，中，小型。

5.调节设备一般包括调速柜，接力器，油压装置，6.压油槽根据工作的情况，油的容积可分为保证正常压力所需的容积，工作容积，事故关闭容积，贮备容积。

补充：1.PID控制算法有哪些：按算法不同分为位置型和增量型。

2. 负荷的类型：根据性质不同分1功率与频率没有直接关系的负载，2成正比的负载，3成平方关系的负载，4成三次方关系的负载，5成更高次方关系的负载；3. 油压装置的组成：压力油罐，回油箱，带电动机的油泵，补气装置。

4.负载功率与电压关系：1与电压关系甚微的负载，2与电压平方成反比变化的负载，3成正比的负载。

5.接力器按工作原理分：双向作用和差动作用。

6.水轮机调节系统运行工况：1，单机带负荷工况，2空载工况，3并列带负荷工况。

二名词解释：1.。

.转速死区：当机组转速超过N1时调速器关闭导叶，而当机组转速低于N2时调速器才开启导叶，当转速在N1和N2之间时，调速器不动作，称为转速死区。

2. 总线：计算机系统内部各独立模块之间传递各种信息的渠道，它将功能相对独立的模块有机地连接起来，完成模块之间的信息传递和通信。

3.。

调节保证计算：在设计阶段就应计算出上述过度过程中最大转速上升值和最大压力上升值，工程上把计算称为调节保证计算。

4. 水击相长：由A端阀门导叶处发出的波到达B端水库后再由B端反射回到A端所需的时间称为水击的相，相长为来回的时间。

5. 直接水击：阀门(导叶)的关闭（开启）时间Ts≤2L/a ,在水库传来的反射波尚未到达时，发生的水击为直接水击。

水轮机调节复习题

水轮机调节复习题热能与动力工程专业第一章水轮机调节基本概念1、水轮机调节的任务、途径是什么?水轮机调节系统有哪两个部分组成?反映电能质量的主要指标有哪两个?2、刚性回转体绕固定轴转动的微分方程是怎样的?3、水轮机调节原理示意图的分析和说明。

4、水轮机调节有哪些特点?5、当代现有三种调速器(辅助接力器型、中间接力器型、电子调节型)的系统结构组成框图是怎样的?要求填写对应部件的中文名称和传递函数。

6、双重调节调速器的系统结构组成。

7、调速器的分类和发展情况如何?8、控制理论中的典型环节有哪些?其传递函数和阶跃响应曲线是怎样的?第二章水轮机调节系统工作原理1、水轮机调节系统的静态与动态品质指标有哪些?2、国家标准中对动态特性的规定有哪些?什么叫机组调差率、永态转差率?第三章机械液压型调速器1、机械液压型调速器自动调节机构有哪些部件组成?2、离心飞摆的作用和特性,以及其工作参数。

3、什么叫遮程?其对调速器有何影响?试分析。

4、液压放大机构的结构、组成、原理和特性。

5、什么是“D”型被控制油孔?其有何作用?6、什么是永态反馈、局部硬反馈?有什么作用?用什么参数表达其工作特性?永态转差系数的范围是多少?每台机组的转差系数该如何确定?7、什么是暂态反馈?用什么部件来实现?其微分方程如何?反映其工作原理用什么参数来描述?缓冲器从动活塞按照什么规律工作?其特性和性能指标是什么?什么叫做无差特性?接力器部件有何特性?什么是接力器时间常数?接力器关闭规律曲线的含义解释与分析。

其传递函数是怎样的?8、变速机构的组成和工作原理,单机运行、并网运行时分别起什么作用?对于调速器有差特性,变速机构原理的实质是什么?9、开度限制机构的组成、原理和作用。

什么是限开度运行?什么是限荷运行?如何操作来实现?10、手自动切换阀和紧急停机电磁阀的作用和原理是什么?在液压自动、液压手动状态运行时,其控制油路是如何流动的?接力器分别受什么元件控制?11、机组手动、自动开机的操作步骤。

水轮机调速器检修--理论高级

一、选择题(共98题)1(La3A1001).摩擦力永远沿接触面的（）。

（A）垂直方向；（B）法线方向；（C）与作用力的相反方向；（D）任意方向。

答案:C2(La3A3002).碳素工具钢的含碳量为( )。

（A）0.25%；(B)0.25%～0.6%；(C)0.75%～1.3%；(D)1.25%～1.5%。

答案:C3(Lc3A1003).防止误操作的主要措施是( )。

(A)组织措施与技术措施；(B)组织措施；(C)技术措施；(D)操作票制度。

答案:A4(La3A2004).国标规定，外螺纹的小径画为( )。

(A)细实线；(B)粗实线；(C)虚线；(D)点划线。

答案:A5(Lb3A3005).发电机频率f、磁极对数p、转速n之间的关系为( )。

(A)n＝60p／f；(B)n＝60f／p；(C)f＝p／60n；(D)f＝60p／n。

答案:B6(Lc3A3006).蜗杆传动具有( )的特点。

(A)传动比大；(B)传动比小；(C)传动比不确定；(D)传动比适中。

答案:A7(La3A2007).圆锥销的规格是以( )来表示的。

(A)大头直径和长度；(B)小头直径和长度；(C)中间直径和长度；(D)斜度和长度。

答案:B8(Lc3A3008).下列材料中不适于焊接的是( )。

(A)A3；(B)HT10-26；(C)20号钢；(D)45号钢。

答案:B9(La3A3009).误差的两种基本表现形式是( )和相对误差。

(A)示值误差；(B)绝对误差；(C)引用误差；(D)系统误差。

答案:B10(La3A4010).调质钢的热处理工艺常采用( )。

(A)淬火＋低温回火；(B)淬火＋中温回火；(C)淬火＋高温回火；(D)淬火＋正火。

答案:C11(Jd3A2011).吊钩上出现裂纹时应( )。

(A)进行补焊；(B)减轻吊物重量；(C)报废处理；(D)继续使用。

答案:C12(Jd3A2012)Windows 中剪贴板是指( )。

水轮调速题库(附答案)

一、填空题1、当机件采用放大或缩小的比例时,在标注尺寸时,需标机件的_______________。

答案:实际尺寸。

2、绘制同一机件的各个视图,应采用___________比例,当采用_______的比例时,必须另引标注。

答案:相同;不同。

3、一个完整的尺寸一般应由_________、__________、__________和_________等组成。

答案:尺寸界线;尺寸线;箭头; 尺寸数字。

4、螺纹的牙型有____________、__________、___________和__________等。

答案:三角形;梯形;锯齿形;矩形。

5、齿轮不仅可以用来传递动力,并且还能___________和___________。

答案:改变转速;回转方向。

6、齿轮的参数中只有__________和_________已经标准化。

答案:模数;压力角。

7、弹簧的特点是_________________。

答案:去掉外力后,能立即恢复原状。

8、退火比正火冷却速度________;退火后的强度和硬度比正火后________。

答案:慢;低。

9、根据产生火花的__________和__________近似确定钢材化学成份的方法,称为火花鉴别法。

答案:形状;颜色。

10、配合分为_________配合、__________配合、___________配合。

答案:间隙;过盈;过渡。

11、设备对地电压在__________V以上者称为___________电气设备。

答案:250;高压。

12、普通锉刀根据断面形状分_________、________、_________、_______和________五种。

答案:平锉;方锉;三角锉;半圆锉;圆锉。

13、__________和_________是水力发电的两要素。

答案:水头;流量。

14、水轮机设计出力是在__________,___________和_________,水轮机主轴____________,出力的表达式为_____________。

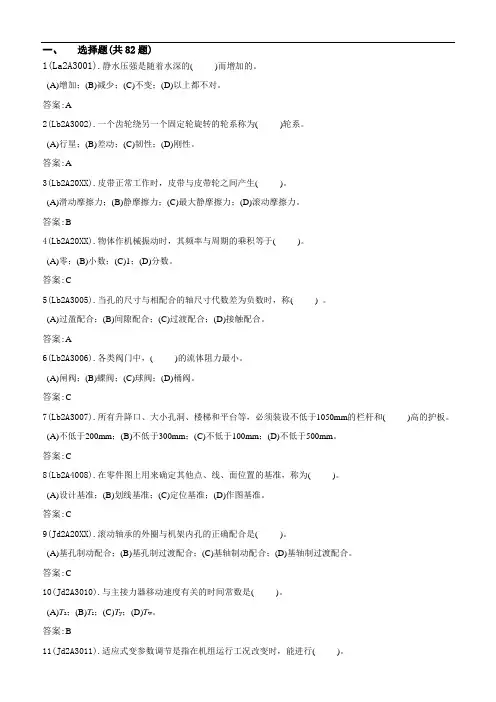

水轮机调速器检修--技师理论

一、选择题(共82题)1(La2A3001).静水压强是随着水深的( )而增加的。

(A)增加；(B)减少；(C)不变；(D)以上都不对。

答案:A2(Lb2A3002).一个齿轮绕另一个固定轮旋转的轮系称为( )轮系。

(A)行星；(B)差动；(C)韧性；(D)刚性。

答案:A3(Lb2A2003).皮带正常工作时，皮带与皮带轮之间产生( )。

(A)滑动摩擦力；(B)静摩擦力；(C)最大静摩擦力；(D)滚动摩擦力。

答案:B4(Lb2A2004).物体作机械振动时，其频率与周期的乘积等于( )。

(A)零；(B)小数；(C)1；(D)分数。

答案:C5(Lb2A3005).当孔的尺寸与相配合的轴尺寸代数差为负数时，称( ) 。

(A)过盈配合；(B)间隙配合；(C)过渡配合；(D)接触配合。

答案:A6(Lb2A3006).各类阀门中，( )的流体阻力最小。

(A)闸阀；(B)蝶阀；(C)球阀；(D)桶阀。

答案:C7(Lb2A3007).所有升降口、大小孔洞、楼梯和平台等，必须装设不低于1050mm的栏杆和( )高的护板。

(A)不低于200mm；(B)不低于300mm；(C)不低于100mm；(D)不低于500mm。

答案:C8(Lb2A4008).在零件图上用来确定其他点、线、面位置的基准，称为( )。

(A)设计基准；(B)划线基准；(C)定位基准；(D)作图基准。

答案:C9(Jd2A2009).滚动轴承的外圈与机架内孔的正确配合是( )。

(A)基孔制动配合；(B)基孔制过渡配合；(C)基轴制动配合；(D)基轴制过渡配合。

答案:C10(Jd2A3010).与主接力器移动速度有关的时间常数是( )。

(A)T a；(B)T s；(C)T y；(D)T w。

答案:B11(Jd2A3011).适应式变参数调节是指在机组运行工况改变时，能进行( )。

(A)参数修改输入；(B)参数自动调整；(C)根据水击影响校正调节信号；(D)自动记录参数变化。

水轮机、调速系统复习题

水轮机、调速系统复习题一、简答题1.调速系统、水车室巡回检查的内容及注意事项2.水轮机调速器的作用3.调速器油系统的作用4.压油罐自动补气装置动作条件5.手动调整压油罐油压、油位的操作方法及注意事项6.1-2、3-6号机调速器的自动、手动运行，如何进行倒换操作及注意事项。

7.调速器自动开、停机的动作过程8.调速器手动开、停机的操作步骤9.调速器压力油罐排油注意事项10.调速器的双筒过滤器切换目的及注意事项11.水轮发电机组各部件组成、作用12.水轮发电机组水导轴承的作用13.检修人员进入内部作业时必须采取的安全措施14.快速门提起操作前必须确认的项目15.机组遇哪些情况下，必须落快速门，根据要求做防提措施16.快速门启闭机工作的四种状态17.快速闸门操作指令排队顺序18.尾水管进行排水操作前，必须确认的项目19.水机事故保护及其动作后果20.紧急事故停机按钮和事故停机按钮的使用规定，并说明各按钮的动作后果。

21、在导叶区域、调速环拐臂处作业时，应采取的安全措施22、机械故障处理要点23、机械事故处理要点24、技术供水系统包括那些用户25、简述技术供水的运行方式26、水轮机、调速器、油压系统、技术供水、轴承油位、油温等参数27、水库上下游水位参数、不同时间段的水库调度运行方式28、检修后，机组充水前，水轮机的检查项目有哪些。

29、简述充水试验的条件及目的。

30、机组过速试验如何做，应注意事项。

二、操作票1.调速器系统由运行转检修2.调速器系统由检修转运行3.提快速门至全开并做防落措施4.全关快速门并做防提措施5.顶盖排水系统转检修、运行操作6.水导外循环系统转检修、运行操作7.技术供水转检修、运行操作8、尾水放空阀启闭操作9、手动开机至空转10、手动操作空转至停机三、画图题1.油压装置泵油部分（包括感压阀、空载阀）2.技术供水图（不包括热交换器部分）四、事故处理1. 机组压油罐油压、油位下降的故障和事故处理2.机组压油罐油位降低的故障和事故处理3. 油压装置油温升高的故障处理4. 压油泵一直负载运行故障处理5. 压油泵一直空载运行故障处理6. 导叶剪断销剪断的故障处理7. 主轴密封水压异常的故障处理8. 水轮机顶盖水位升高的处理9. 机组测速装置故障处理10、机组过速处理11、机组振动、摆度超过规范值的故障处理12、导轴承的异常故障处理13、调速器在那些情况下需切手动运行14、双微机电液调速器故障处理。

水轮机调节复习题（前3章）

水轮机调节复习题（前3章）第一章水轮机调节基本概念1．1 用电户对供电质量的基本要求是什么？频率波动对用户有何影响？我国电力系统规定的频率波动的允许值是多少？1．2 发电机的频率和转速之间有什么关系？1．3水轮机调节的基本任务是什么?1．4 水轮机调节的途径和方法是什么?1．5 水轮机调节的特点有哪些?1．6什么是水轮机调节系统?用方框图表示水轮机调节系统的组成。

1．7 水轮机转速的大小主要由哪些因素决定？用什么方法改变转速是既经济又方便的？1．8 进入水轮机流量所产生的有效能量是如何转换的？1．9 什么叫做动力矩和阻力矩？1．10 写出水轮机的运动方程式，并说明其物理意义。

1．11水轮机为什么要增设改变流量的调速机构？1．12 什么叫“单调”和“双调”？各用于哪些类型的水轮机？1．13 说明“双调”在工作中改变流量的意义和方式。

1．14 调速器有哪些基本作用？1．15调速器主要从哪几个方面分类?每一类又可分为哪几种型式?1．16画结构图说明软反馈型、中间接力器型及PID型调速器的主要区别。

1．17 控制系统常用的数学模型有哪几种？1．18什么叫做协联机构？根据图1.5说明其工作原理。

第二章水轮机调节系统工作原理2．1什么是测速元件和放大元件？它们的基本作用是什么？2．2为什么只有测速和放大元件的调速器在工作中不稳定？2．3说明只有硬反馈的水轮机调速器的动作原理和存在的问题。

2．4什么是反馈、硬反馈、软反馈?它们的作用是什么？2．5叙述没有反馈的水轮机调速系统动作原理。

2．6无反馈的水轮机调速系统存在什么问题?存在问题的原因是什么?2．7说明缓冲装置的动作原理。

2．8叙述具有硬、软反馈的水轮机调速系统动作原理。

2．9什么是调速器的静特性?静特性应符合哪些技术要求? 为什么的静特性不是一条直线？2．10转速调整机构有什么作用?转差表指示值表示什么意义?如何调整?2．11说明转速调整机构的组成和作用。

水轮机调节作业及参考答案

作业一：1.简述水轮机调节的基本任务、实现水轮机调节的方法和途径。

答：水轮机调节的基本任务：保证频率在规定范围内，根据电力系统负荷的变化不断调节水轮发电机的有功输出，维持转速在规定范围内。

调节途径：改变喷针开度，使水轮机的动力矩和发电机阻力矩平衡，使转速和频率保持在规定范围。

实现水轮机调节的途径就是改变水轮机导叶的开度。

2.水轮机调速器从不同的角度有不同的分类方法。

调速器按元件结构的不同可分为哪几种？按执行机构的数目可分为哪几种？按调节规律、按工作容量、按反馈的位置又可分为哪几种？答：（1）按元件结构分为机械液压和电气液压，其中，电气液压又分为模拟电气液压和数字电气液压（2）按系统结构分为辅助接力器型、中间接力器型和调节型（3）按照控制策略分为PI（比例+积分）调节型，PID（比例+积分+微分）调节型和智能控制型（4）按执行机构数目分为单调节调速器和双调节调速器（5）按工作容量分为大型、中型、小型、特小型。

3.调速器型式解释：（1）T-100 机械液压式单调节调速器工作容量为100N.M(2)TT－300机械液压式特小型单调节调速器工作容量为300N.M(3)YT-600机械液压式中小型单调节调速器工作容量为600N.M(4)WST-1000-4.0微积式特小型双调节调速器额定工作率为4，工作容量为1000N.M作业二：1.电液调速器由哪几个部分组成？测频回路的作用是什么？有哪几种型式的测频回路？人工失灵区的意义何在？答：电液调速器由三部分组成：传感器，主调速器（505），TM-25LP执行机构。

测频回路：利用电容元件C和电感元件L组成的谐振回路，相当机械调速器中飞摆的作用。

送至信号综合回路达到控制水轮机、实现机组自动调节的目的。

测频回路四种型式：A:永磁机----LC 测频回路，B：发电机残压----脉冲频率测量回路，C：齿盘磁头----脉冲频率测量回路，D：发电机残压----数字测频电路。

人工失灵区的意义：可以实现当系统频差在该段范围内该机组基本上不参加调节，从而起着固定负荷的作用，即人为地造成失灵区。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

水轮调速试题库1
广西长洲项目部水轮机调速器
试题
（1）
2012年3月
一、填空题
1.水轮机是将水能转换为水轮机的_______________能的一种水力原动机。

答案:主轴旋转机械
2.贯流式机组导叶传动机构为
和。

答案：叉头式传动机构、耳柄式传动机构
3.在蜗壳或尾水管内搭设脚手架或平台时,不准将绳索绑扎在______与________之间。

答案:导水叶、转轮
4.在导水叶区域内或调速环拐臂处工作时,必须___________,并在调速器的操作把手上悬挂“有人工作,禁止操作”的标示牌。

答案:切断油压
5.游标卡尺由________、_________、_________、_________、
_________、_________、_________等组成。

答案:主尺、固定长脚、活动卡脚、柜架、游标、深度尺、螺钉
6.灯泡贯流式机组按运行方式不同分
为、、。

答案：单向贯流式、双向贯流式、可逆贯流式、
7.长洲水电站机组滤油一般采用、
两种方式。

答案：平板式滤油机、真空式滤油机
8.弹簧是一种机械零件,主要起____、_____、_________和_____等作用。

答案:缓冲、蓄能、控制运动、减振
9.通常接力器不动时间均以_____负荷的实测为准,并规定不超过_____秒。

答案:25%;0.3─0.5秒。

10.当接力器开度为_______时,调速柜各传动杠杆均应在水平位置,其倾斜度不超过_______mm。

答案:50%,0.02。

二、选择题
1.在任何情况下，各导轴承处的摆度均不得大于（）。

A.相对摆度
B.全摆度
C.轴承的设计间隙值
D.净摆度答案：C
2.使用千分尺时，首先应（）。

A.使零线与中心线对准
B.确定读数方法
C.检查是否完好
D.校核标准尺寸
答案：D
3.灯泡贯流式机组水轮机导轴瓦在安装间，用塞尺测量间隙，最大间隙在（）。

A.上部
B.下部
C.左部
D.右部
答案：A
4.“O”形密封圈的压紧率在（）时具有良好的密封性能。

A.2%～3%
B.4%～5%
C.5%～7%
D.6%～8%
答案：C
5.使用塞尺时，一般不应该超过（）片。

A.2
B.3
C.4
D.5
答案：C
6.离心泵轴与电机不同心时，造成水泵（）。

A.消耗马力过大
B.轴承过热
C.压力表指针摆动激烈
D.振动
答案：D
7.水轮机主轴要同时承受（）的综和作用。

A.压、扭及径向力
B.拉、扭及径向力
C. 压、扭及轴向力
D. 拉、扭及轴向力
答案：B
8.空压机气缸不工作的主要原因是( )。

A.进排气门装反
B.安全阀不起作用
C.润滑不良
D.控制器失灵答案:A
9.调速器投入自动时,检查发现引导阀和主配压阀有微量跳动是( )。

A.异常现象
B.正常现象
C.调速器油质过差引起跳动
D.杠杆间死行程过大,引起跳动
答案:B
10.在机组自动运行,调速器出现异常时,调速器应( )。

A.正常进行停机处理
B.紧急停机
C.首先切到手动,检查其原因
D.事故停机
答案:B
三、判断题
1.瓦温升高一定是油循环不好。

（）
答案:×
2.导瓦刮花的目的是在于破坏油膜的形成，以造成良好的润滑条件。

（）
答案:×
3.长洲水电厂贯流式机组（哈电）的转轮室是两部分组成的。

（）
答案:×
4.长洲水电厂贯流式机组控制环是三耳交叉式。

（）
答案:×
5.长洲水电厂贯流式机组导轴承润滑是靠高位润滑油箱的油润滑的。

( )
答案:√
6.压油装置的正常运行是机组安全运转的必要条件。

( )
答案:√
7.机组过速一般是指转速达到额定转速的140%以上。

( )
答案:√
8.电液调速器与机械调速器相比反应速度要慢。

( )
答案:×
9.在调速器中,局部反馈是属于硬反馈。

( )
答案:√
10.开度限制机构的作用只是限制导水叶开关，即可以限制负荷的增减。

( )
答案:×
四、问答题
1、调速器为什么要设置空载和负载两种缓冲?
答案:调速器缓冲装置设置两种缓冲的原因是由于机组在空载和负荷两种不同运行工况所决定的。

机组空载运行时,不存在调整负荷问题,故空载运行的稳定性要求较高,而机组并网运行时,带上负荷因自调节能力增强,稳定性问题不那么突出,所以,负荷调整的速动性显得较为重要,通常情况下,T d,b t整定越大,则稳定性越好，而速动性越差。

对机调而言,空载运行工况将缓冲器投入以利于稳定，而并网带负荷后,则将缓冲器切除有利于速动,对电调,则做到缓冲能保证机组在空载和负载两种不同工况下最佳T d及b t值运行。

2、为什么说导水机构自关闭能起到控制机组飞逸的作用?
答案:当机组发生事故时,导水机构无油压或调速器系统失灵的情况下，导水叶在水力矩及其重锤的作用下,克服导水机构的摩擦力矩而自行关闭,从而使机组不致于产生飞逸工况的措施。

3、压力油罐内为何要充气？油气的比例是多少？
答：充气是为了储存能量，减小油罐内油压力波动，使油泵间歇或短期运行。

油气的比例是1：2。

4、简述长洲水电站弹簧式安全连杆的作用？
答：这种连杆采用带球面轴承的耳柄式结构。

它由连杆、叉头、弹簧、行程开关和带球面的连接销等组成。

连接板和调速环通过一个中间圆柱销连接起来。

连接板与拐臂通过一个偏心圆柱销连接，偏心距离要根据操作功来设定，偏心力矩靠弹簧力来平衡，其目的是为了调整导叶的开度。

这种连杆在正常运行时与其他连杆一样传递调速器操作功。

机组在停机过程中，若导叶被异物卡住，作用在连杆上的力超过设计的偏心力矩时，克服弹簧的力矩而产生变形。

五、作图题
1、制图,下图采用M1:1比例制图,请标注该图的全部尺寸(单位mm)。

φ
φ
答案:尺寸标注如下:
3、画出正六棱柱的三视图(保留作图过程)。

:
答案:作图如下
六、计算题
1、某钢管直径D=40m,引水流量为60m3／S，求在该流量下的水流速度?
答案:解: V=Q／(πD2／4)
=60／(π/4×42)
= 4
14.360⨯ = 4.77m ／S
答:水流速度为4.77m ／S 。

2、某台水轮机的压力钢管直径为6m,水流流速为4.6m ／S,求在该流速下的水轮机流量为多少?
答案:解: Q = 4
π
──D 2·V = 4π──×62×4.6 = 130.1(m 3／S)
答:水轮机流量为130.1(m 3／S)。
