管式炉与马弗炉
电炉使用说明
此时可再次先后按下“GRP” 键和“ step”键，进入程序 设定核对加热工步。
14. 程序运行后，按下电压表下 方“加热启动”按钮。开始加 热，电压表和电流表的示数会 增大。
ቤተ መጻሕፍቲ ባይዱ
15. 当程序运行完步骤二后便会 自动停止加热，“加热启动” 按钮熄灭，“加热停止”按钮 亮起。待炉内温度冷却到室温 下时才可打开炉取样。

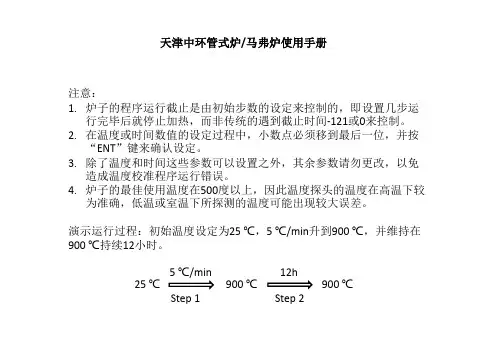

天津中环管式炉/马弗炉使用手册
注意： 1. 炉子的程序运行截止是由初始步数的设定来控制的，即设置几步运 行完毕后就停止加热，而非传统的遇到截止时间-121或0来控制。 2. 在温度或时间数值的设定过程中，小数点必须移到最后一位，并按 “ENT”键来确认设定。 3. 除了温度和时间这些参数可以设置之外，其余参数请勿更改，以免 造成温度校准程序运行错误。 4. 炉子的最佳使用温度在500度以上，因此温度探头的温度在高温下较 为准确，低温或室温下所探测的温度可能出现较大误差。 演示运行过程：初始温度设定为25 ℃，5 ℃/min升到900 ℃，并维持在 900 ℃持续12小时。 25 ℃ 5 ℃/min Step 1 900 ℃ 12h Step 2 900 ℃
1. 打开炉体侧边的开 关，仪表初始显示
2.按下一次“GRP”键和 3.再按下一次“ ”键， 一次“ ”键，设置初始温度。 设置初始步数。
上面红色示数显示炉体实际温 度，右下角示数是程序控温。
设置初始温度25℃。
设置截止步数（End Step） 为两步。
4. 按几次“GRP”键回到仪表 5. 再按一次“GRP”键进 初始显示画面。 入程序1设置页面。
6. 再按下一次“step”键， 设置程序一步骤一的温度 设置。
设置step 1 的温度为900 ℃ 。
马弗炉原理
马弗炉原理马弗炉是一种利用燃料进行加热的装置，常用于工业生产和家庭取暖。
它的原理是利用燃料燃烧产生的热能，通过热传导和对流传热的方式，将热量传递给需要加热的物体。
下面我们将详细介绍马弗炉的原理及其工作过程。
首先，马弗炉的基本结构包括燃烧室、热交换器和烟囱。
燃烧室是燃料燃烧的地方，燃烧产生的热量会传递给热交换器。
热交换器通常由金属制成，具有良好的导热性能，它的作用是将燃烧产生的热量传递给流经其中的空气或水。
热交换器的另一侧连接着烟囱，烟囱的作用是将燃烧产生的废气排出室外。
在工作过程中，燃料被放入燃烧室，然后点燃。
随着燃料的燃烧，燃烧产生的热量会传递给热交换器。
如果是燃烧木材或木质颗粒，燃烧时会产生大量的烟气和灰烬，需要定期清理燃烧室和热交换器，以确保热交换效果。
而如果是燃烧液体燃料或气体，燃烧产生的废气相对较少，清理工作相对简单。
热交换器中的空气或水被加热后，会通过管道输送到需要加热的地方，比如房间内的散热器或者热水器。
在散热器中，热交换器中的空气会与室内空气进行热交换，使室内空气温度升高。
而在热水器中，热交换器中的水则会被加热成热水，供应给用户使用。
总的来说，马弗炉的工作原理就是利用燃料燃烧产生的热量，通过热交换器将热量传递给需要加热的物体。
它的优点是可以利用各种类型的燃料，比如木材、木质颗粒、煤炭、液体燃料和天然气等。
同时，马弗炉的加热效果比较稳定，能够持续较长时间的加热，适用于长时间的工业生产或者家庭取暖。
然而，马弗炉也存在一些缺点，比如燃烧时产生的废气会对环境造成污染，需要进行排放处理。
而且在燃烧木材或木质颗粒时，清理工作比较繁琐，需要定期清理燃烧室和热交换器。
总的来说，马弗炉是一种常见的加热装置，其原理简单清晰，能够满足工业生产和家庭取暖的需求。
在使用时，需要注意燃料的选择和燃烧产生的废气处理，以保证其安全高效地工作。
希望本文能够对马弗炉的原理有所了解，并在实际应用中发挥其作用。

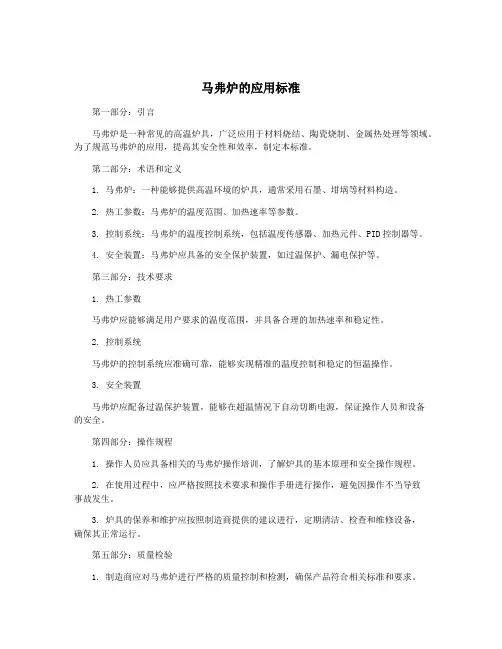

马弗炉的应用标准
马弗炉的应用标准第一部分：引言马弗炉是一种常见的高温炉具，广泛应用于材料烧结、陶瓷烧制、金属热处理等领域。
为了规范马弗炉的应用，提高其安全性和效率，制定本标准。
第二部分：术语和定义1. 马弗炉：一种能够提供高温环境的炉具，通常采用石墨、坩埚等材料构造。
2. 热工参数：马弗炉的温度范围、加热速率等参数。
3. 控制系统：马弗炉的温度控制系统，包括温度传感器、加热元件、PID控制器等。
4. 安全装置：马弗炉应具备的安全保护装置，如过温保护、漏电保护等。
第三部分：技术要求1. 热工参数马弗炉应能够满足用户要求的温度范围，并具备合理的加热速率和稳定性。
2. 控制系统马弗炉的控制系统应准确可靠，能够实现精准的温度控制和稳定的恒温操作。
3. 安全装置马弗炉应配备过温保护装置，能够在超温情况下自动切断电源，保证操作人员和设备的安全。
第四部分：操作规程1. 操作人员应具备相关的马弗炉操作培训，了解炉具的基本原理和安全操作规程。
2. 在使用过程中，应严格按照技术要求和操作手册进行操作，避免因操作不当导致事故发生。
3. 炉具的保养和维护应按照制造商提供的建议进行，定期清洁、检查和维修设备，确保其正常运行。
第五部分：质量检验1. 制造商应对马弗炉进行严格的质量控制和检测，确保产品符合相关标准和要求。
2. 用户在购买和接收马弗炉时应进行质量检验，确保设备完好无损，并对其性能进行验证。
第六部分：意见建议1. 用户在使用马弗炉时应遵守当地相关法律法规和安全规定，确保操作安全。
2. 用户在遇到设备故障或异常情况时应及时联系制造商或售后服务部门，寻求专业技术支持和解决方案。
结论马弗炉是一种重要的热工设备，在工业生产中具有广泛的应用。
本标准旨在规范马弗炉的设计、制造、安装和使用，提高其安全性和稳定性，推动马弗炉应用标准化，促进行业健康发展。
马弗炉工作原理及用途
马弗炉工作原理及用途马弗炉是一种常见的高温电阻炉，其工作原理基于电阻加热的原理。
马弗炉通常由炉膛、加热元件、温度控制系统和外壳组成。
它的用途非常广泛，在实验室、工业生产和科研领域都有重要的应用。
马弗炉的工作原理是利用电能转化为热能，通过加热元件产生高温环境。
炉膛是马弗炉的核心部件，通常由耐高温的材料如陶瓷制成，能够承受高温环境下的腐蚀和热膨胀。
加热元件常用的有电阻丝、电阻片或石墨棒等，能够将电能转化为热能，并传导给炉膛。
马弗炉的温度控制系统非常重要，它能够测量炉膛内部的温度，并根据设定的温度值来控制加热元件的工作状态。
常见的温度控制系统有PID控制器和温度传感器，具有精确的温度控制能力，能够保证炉膛内部的温度稳定在设定值附近。
马弗炉的用途非常广泛。
首先，在实验室中，马弗炉常被用于各种物质的热处理实验，如烧结、热解、热分解等。
它能够提供高温环境，使样品快速达到所需温度，从而实现物质结构、性质的改变。
其次，在工业生产中，马弗炉被广泛应用于金属加热、陶瓷制品烧结、玻璃熔化等工艺过程。
马弗炉能够提供稳定的高温环境，确保产品的质量和生产效率。
此外，马弗炉还可以用于科学研究领域，如材料学、物理学、地质学等。
研究人员可以利用马弗炉来模拟高温环境，研究材料的热力学性质、相变规律等。
马弗炉是一种常见的高温电阻炉，其工作原理基于电阻加热的原理。
它通过加热元件将电能转化为热能，并通过温度控制系统实现对炉膛内部温度的精确控制。
马弗炉在实验室、工业生产和科研领域有着广泛的应用，能够提供高温环境，实现物质的热处理和其他相关研究。
马弗炉的出现和应用，极大地推动了材料科学、物理学等领域的发展，为人们提供了更多研究和应用的可能性。

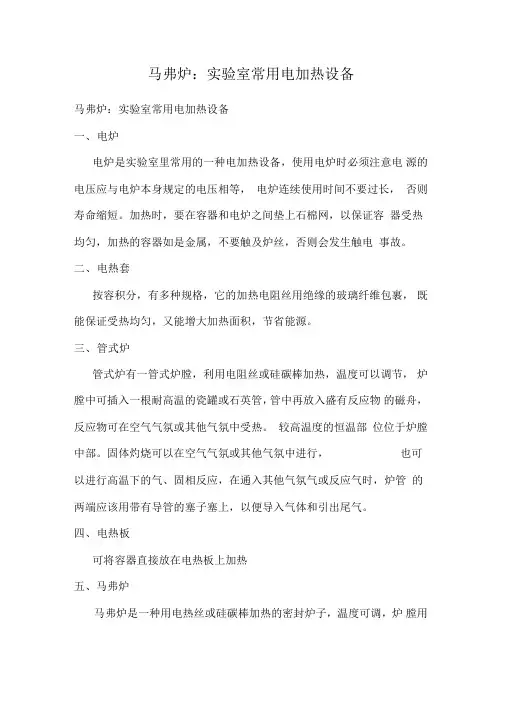

马弗炉：实验室常用电加热设备
马弗炉：实验室常用电加热设备马弗炉：实验室常用电加热设备一、电炉电炉是实验室里常用的一种电加热设备，使用电炉时必须注意电源的电压应与电炉本身规定的电压相等，电炉连续使用时间不要过长，否则寿命缩短。
加热时，要在容器和电炉之间垫上石棉网，以保证容器受热均匀，加热的容器如是金属，不要触及炉丝，否则会发生触电事故。
二、电热套按容积分，有多种规格，它的加热电阻丝用绝缘的玻璃纤维包裹，既能保证受热均匀，又能增大加热面积，节省能源。
三、管式炉管式炉有一管式炉膛，利用电阻丝或硅碳棒加热，温度可以调节，炉膛中可插入一根耐高温的瓷罐或石英管，管中再放入盛有反应物的磁舟，反应物可在空气气氛或其他气氛中受热。
较高温度的恒温部位位于炉膛中部。
固体灼烧可以在空气气氛或其他气氛中进行，也可以进行高温下的气、固相反应，在通入其他气氛气或反应气时，炉管的两端应该用带有导管的塞子塞上，以便导入气体和引出尾气。
四、电热板可将容器直接放在电热板上加热五、马弗炉马弗炉是一种用电热丝或硅碳棒加热的密封炉子，温度可调，炉膛用耐高温才来制成，电热丝炉温度可达950C，碳硅棒炉的温度一般可达1300C，使用马弗炉时，带加热的物质不可直接放在炉膛内，必须放在耐高温的钳埚中。
加热时不得超过最高允许温度。
马弗炉内不允许加热液体和其他易挥发的腐蚀性物质。
如果要灰化滤纸或有机成分，在加热过程中应微微打开几次炉门，通空气进去。
管式炉和马弗炉属于高温炉，主要用于高温灼烧或进行高温反应，他们均由炉体和电炉温度控制器两部分组成，温度控制器通常使用热电偶温度计，它是由热电偶和毫伏计组成。
热电偶由两根不同的金属丝焊接一端制成，将此焊接端插入待测温度处，为焊接端分别接到毫伏计的正负极上。
不同的温度产生不同的热电势，毫伏计指示不同读数，一般讲毫伏计的读数换算成温度数，这样就可以从表的指针位置上直接读出温度，一般情况下，都是把反应控制在某一温度下进行，这只要把热电偶和一只接入电路的温度控制器链接起来，就组成了自动温度控制器。
什么是马弗炉及其详细定义
什么是马弗炉及其详细定义
马弗炉是英文Muffle furnace翻译过来的。
Muffle是包裹的意思，furnace是炉子，熔炉的意思。
两个单词和到一起就构成马弗炉，英文及箱子包裹样式的炉子。
马弗炉在中国又称为高温电炉，箱式电炉，其实是一种通用的加热设备，可分为箱式炉管式炉坩埚炉，按成产地划分可分为国内马弗炉和国外马弗炉。
按加上方式可分为，电加热、硅碳棒、硅钼棒马弗炉；目前马弗炉有几种最高问题，分别为1000度，1200度，1300度，1600度，1700度的马弗炉，特殊用途的马弗炉可达2100度。
按控制器划分可分为, 指针表，普通数字显示表，PID调节控制表，程序控制表等由低到高的马弗炉，程序控制表马弗炉，是特殊用途的马弗炉，满足个性化需要，根据你的需要设计不同的程序指令。
马弗炉的主要用途：供实验室、工矿企业、科研单位作元素分析测定和一般小型钢件淬火、退火、回火等热处理时加热用，高温炉还可作金属、陶瓷的烧结、溶解、分析等高温加热用。
洛阳市西格马仪器制造有限公司 /。
国家计量标准马弗炉
国家计量标准马弗炉一、概述马弗炉，也称为高温炉或电炉，是一种广泛应用于材料科学、陶瓷、冶金、化工等领域的高温热处理设备。
在马弗炉中，物料经过高温处理，实现熔融、氧化、还原、烧结等反应，以达到制备新材料、优化材料性能的目的。
而国家计量标准马弗炉则是符合国家计量标准的马弗炉，其技术参数和性能指标均经过严格的审核和校准，具有高度的准确性和可靠性。
二、技术参数国家计量标准马弗炉的主要技术参数包括：1.温度范围：根据不同的应用需求，温度范围可从室温至2000℃或更高。
2.温度均匀性：炉膛内的温度分布应均匀，以确保实验结果的准确性和可靠性。
3.升温速度：从室温升至最高工作温度的时间应尽可能短，以提高实验效率。
4.保温性能：在设定的工作温度下，炉子应具有良好的保温性能，以减少能源浪费和保证实验结果的准确性。
5.冷却速度：炉子应具备快速冷却的能力，以便在实验结束后快速降低温度。
6.气氛控制：炉子应具备对气氛（如空气、氧气、氮气、氩气等）的控制能力，以便进行不同的实验条件。
7.安全保护：炉子应具备过温保护、断电保护等安全保护功能，以确保实验人员和设备的安全。
8.尺寸和重量：根据不同的应用需求，炉子的尺寸和重量可能会有所不同。
但一般来说，为了方便移动和操作，国家计量标准马弗炉的尺寸不宜过大，重量也需适中。
9.可靠性：由于国家计量标准马弗炉是用于科研和生产的重要设备，因此其可靠性至关重要。
炉子应采用高质量的材料和先进的制造工艺，以确保长期稳定运行。
此外，炉子还应具备故障诊断和修复功能，以降低停机时间和维护成本。
10.能效比：在保证实验结果准确性和可靠性的前提下，国家计量标准马弗炉的能效比应尽可能高。
这有助于减少能源浪费和降低运行成本。
为了提高能效比，可以采用先进的保温材料和节能技术。
11.操作简便性：国家计量标准马弗炉应具备简单易用的操作界面和智能化控制系统，以便用户能够快速、准确地设置和调整实验参数。
此外，用户手册和操作指南也应详细易懂，以便用户能够快速掌握设备的使用和维护方法。
马弗炉最全知识
一.概述本厂生产的ＳＸ系列电阻炉是对老产品的改造和升级换代产品，配有国内首家注册生产的新颖自动化仪表ＸＭＴ系列控温仪及相应的热电偶，使电炉的温度控制精确度更高，更自动化。
广泛用于各类实验室，工矿企业，科研单位作元素分析测定及一般小型件淬火，退火，回火等热处理作业。
三.结构简介本系列电阻炉外型均为长方体,炉壳采用优质冷轧钢板折边焊接制成,工作室有优质碳化硅耐火材料制成,炉膛与炉壳之间用优质保温材料作保温层.为了减少炉口的热量散失,提高炉膛内温度的均匀性,在炉门内侧装有优质耐火材料制成的挡热板.炉内温度的测量,指示和调节自动控制系统由XMT系列温度控制仪来完成.仪表内设断偶保护装置,在加热过程中当测温热电偶断路时,可自动切断电源,以保证电炉及被处理工件的安全.四.安装与使用1. 电炉不需特殊安装,只需平放在室内地面或台架上。
控制器应放在工作台上,工作台面的倾斜度不得超过5度.控制器离电炉最小距离不得少于0.5米.控制器不宜放在电炉上面,以免影响控制器正常工作.2. 与控制器及电炉相连的电源线,开关及熔断器的负载能力应稍大于电炉的额定功率.3. 接线时,首先转松控制器外壳左右两侧的螺钉,然后将罩壳上翻,按图示接好电源线.控制器与电炉的连线及热电偶连接线(最好使用补偿导线).将热电偶从热电偶固定座的小孔中插入炉膛,孔与热电之间间隙用石棉绳堵塞,然后固定.(注意:电源的相-与中线不可接反,为了操作安全,控制器和电炉均需可靠接地)4. 检查接线无误后即可通电,首先合上电源开关,然后将控制器面板上的钮子开关拔向开的位置,调节设定按钮,把温度设定到您所需要的度数上，如果把设定开关拔向测量位置上,红灯灭(NO),亦有接触器的吸合声响,电炉通电,电流表指示加热电流值,温度随炉内温度升高而徐徐上升,说明工作正常.当温度上升至设定的所需要温度时,红灯灭(NO),绿灯亮(YES),电炉自动断电,停止升温.稍后,当炉内温度稍微下降,绿灯灭,红灯亮,电炉又自动通电.周而复始,达到自动控制炉内温度的目的.5. 为了检查断偶保护装置是否正常工作,其方法是:松开热电偶一端,此时测温指示迅速上升到最高点亦自动切断加热电源,则断偶装置良好,重新接好的热电偶后,可正常工作.6. 烘炉,当电炉第一次使用或长期停用后再次使用时,必须进行烘炉.其过程如下:当室温升到200℃4小时(打开炉门让水蒸气散发)当200℃到600℃4小时(关闭炉门)当600℃到800℃2小时(关闭炉门)7. 使用完毕,首先将控制面板上的钮子开关拔向关的位置,然后切断总电源开关.五.维修及保养1. 控制器应放在干子通风良好,无腐蚀性气体的地方,工作环境温度为-10-50℃,相对湿度不大于85%2. 为保证测量准确,每年应用直流电位差计校对XMT型温度控制仪的测温表,以免引起较大误差.3. 定期检查各部分接线是否有松动,交流接触器的触头是否良好.出现故障应及时修复.马弗炉是英文Muffle furnace翻译过来的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
使用说明
• 2 管式炉使用方法
• 如图示，顺时针旋转解开lock，显示turn on 的状态。 • 按下右上角A/M键开始设置温度和时间，每 设置好一个参数按下左上角按钮确定。
BUCT
• 程序升温即表示升温过程按设定参数进行， C01经过t01后达到C02，再经过t02达到C03 ，以此类推。 • 设定的参数为起始/终止温度及其时间段。 实验前要了解实验所需升温速率及保温时间
另外，CVD系统单独使用石英管。
使用说明
BUCT
• 5 马弗炉用途及使用方法
• 马弗炉常用于制备氧化物材料中的热处理过程。
• 马弗炉不能通入惰性气体。 • 使用方法同管式炉，均为程序升温。
注意事项及禁止操作
BUCT
1、CVD使用乙炔时，不能用小管式炉进行氮气保护热处理；
2、热处理过程中务必开启通风橱；
3、在温度降至200℃以下时可以打开管式炉少许，加快降温； 4、使用务必预约登记； 5、严禁将屋外钢瓶的分压阀调至0.5兆帕以上，以免损坏流量装置； 6、严禁随意取出他人样品；如需取出务必通知样品所属人，并妥善 保存样品； 7、严禁在402使用明火。
使用说明
BUCT
4 使用管式炉，石英管
1) Fig 1, 石英管右端装有法兰， 适当调整长度a<b, 以免管子产生 应力损坏；承受温度≤900℃；
2) Fig 2,瓷舟内含KOH样品膨胀 较大会引起样品受热区域的改变， 可适当调整位置。可适当减少样 品量减少KOH对石英管的腐蚀；
3)Fig 3, 高温区域尽量避免管子 可能腐蚀损坏的位置。
Beijing University of Chemical Technology
管式炉与马弗炉的使用、 注意事项及禁止操作
使用说明
BUCT
1 管式炉用途：
目前有大小两种管式炉， 两者均能通氮气（惰性气氛）进 行热处理实验； 大炉子开始应用于CVD（化学气 相沉积）。
装置：气体流量；石英管；炉子。
• 设置参数完毕，同时按下第一排的两个按钮
归位至起点，长按左下角RUN开启升温。
使用说明
BUCT
• 3 气体流量装置
• 流量装置可通入氢气，氮气，乙炔和 甲烷（左到右）。 • 目前使用：氮气和乙炔 • 惰性气氛热处理，需要先氮气吹扫。 开启流量装置和相应气体，将示数下 的档位拨至清洗档即吹扫10min，再 拨至阀控档即可开始升温。
