丙烷丙烯储罐
丙烷储罐的风险管控措施
丙烷储罐的风险管控措施丙烷是一种常见的气体，广泛应用于化工、能源等行业。
丙烷储罐的风险管控措施是保障储罐安全、防止事故发生的重要措施。
下面将从储罐的设计、操作、维护等方面介绍丙烷储罐的风险管控措施。
一、储罐设计方面的风险管控措施：1.储罐选址要远离人口密集区、易燃易爆区，离建筑物、设备和公共交通线路等有一定距离，以避免丙烷泄漏或发生事故对人员和财产造成威胁。
2.储罐的材质和构造要符合相关标准和规范，具备良好的密封性和耐腐蚀性能，防止储罐泄漏。
3.储罐应设置防雷接地装置，避免雷击引起罐内静电积聚，防止罐体爆炸。
二、储罐操作方面的风险管控措施：1.制定详细的操作规程，培训操作人员，确保其具备操作资格和技能，了解丙烷储罐的特性和危险性。
2.严格控制储罐内的压力和温度，避免超过标准值，及时采取减压或降温措施。
3.建立发送器、防爆电器设备等自动监测系统，监测储罐内丙烷浓度、温度和压力等参数，一旦异常立即报警，并采取相应的措施。
4.严禁在储罐附近吸烟、明火作业，不得随意打开储罐的阀门或者进行无关操作，严禁在储罐附近堆放易燃物。
三、储罐维护方面的风险管控措施：1.定期对储罐进行安全检查和维护，包括检查储罐本身的完整性、阀门的正常运行、泄漏情况等。
2.储罐壁面应定期清洗，除去沉积物和杂质，防止腐蚀和堵塞。
3.储罐采用的设备，如泵、管道等，也需定期维护和保养，确保其正常运行。
4.对新建储罐和维修过的储罐，在投入使用前应进行压力测试和安全评估，确保其达到相关标准和要求。
综上所述，丙烷储罐的风险管控措施需要从设计、操作、维护等多个方面进行全面管理。
只有通过科学严谨的措施，才能保证储罐安全，防止事故的发生，并保护人员和财产的安全。
丙烷丙烯储罐
丙烷丙烯储罐Document number：NOCG-YUNOO-BUYTT-UU986-1986UT设计依据《化工工艺设计手册》中国石化集团上海工程有限公司第三版化学工业出版社丙烷储罐根据要求，使用地点为室外，储存温度为--10—40℃，介质为易燃易爆的气体。
温度从40℃降到-10℃时,丙烷的饱和蒸气压力下降的很厉害,可以推断,在低温状态下,由饱和蒸气压力引起的应力水平不会很高。
由上述条件选择危险温度为设计温度。
为保证安全，对设计温度留一定的富裕量，取最高设计温度t=50℃，最低设计温度t=﹣20℃。
50℃下丙烷的饱和蒸汽压为P=，取最高工作压力Pw=。
丙烷物理性质储存管理储存于阴凉、干燥、通风良好的不燃库房。
远离火种、热源。
库温不宜超过40℃。
保持容器密封。
应与氧化剂、还原剂、酸类等分开存放，切忌混储。
采用防爆型照明、通风设施。
禁止使用易产生火花的机械设备和工具。
储区应备有泄漏应急处理设备和合适的收容材料，储存于阴凉、干燥、通风良好的不燃库房罐体积计算丙烷的年产量暂定：20万吨每天原料需求：吨丙烷密度：吨/立方米 装料系数K ： 贮存时间：1d 储罐容积：22868.04995.09.547=⨯⨯m3设计条件设计温度:50℃ 设计压力：极端温度：最高50℃，最低-15℃ 抗震烈度：7罐的选型HG5-1580-85卧式椭圆形封头贮罐系列 该种设计罐的设计参数为： 盛装液体密度≤1200kg/m3 设计压力，，1MPa ，，，2MPa ， ，3MPa ，4MPa 设计温度-20—200℃容器材料根据设计温度和设计压力决定罐壁材料 公称容积—100m3公称直径DN600—DN3200mm 腐蚀裕度由于储存条件符合HG5-1580-85卧式椭圆形封头贮罐系列，选择公称容积为100m3，公称直径为3000mm ，材料为16MnR 的卧式椭圆形封头贮罐，总数量6个，其标准代号为HG5-。
丙烯储罐根据要求，使用地点为室外，储存温度为--10—40℃，介质为易燃易爆的气体。
丙烷丙烯储罐
丙烷丙烯储罐集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-设计依据《化工工艺设计手册》中国石化集团上海工程有限公司第三版化学工业出版社丙烷储罐根据要求，使用地点为室外，储存温度为--10—40℃，介质为易燃易爆的气体。
温度从40℃降到-10℃时,丙烷的饱和蒸气压力下降的很厉害,可以推断,在低温状态下,由饱和蒸气压力引起的应力水平不会很高。
由上述条件选择危险温度为设计温度。
为保证安全，对设计温度留一定的富裕量，取最高设计温度t=50℃，最低设计温度t=﹣20℃。
50℃下丙烷的饱和蒸汽压为P=1.744MPa，取最高工作压力Pw=1.744MPa。
丙烷物理性质储存管理储存于阴凉、干燥、通风良好的不燃库房。
远离火种、热源。
库温不宜超过40℃。
保持容器密封。
应与氧化剂、还原剂、酸类等分开存放，切忌混储。
采用防爆型照明、通风设施。
禁止使用易产生火花的机械设备和工具。
储区应备有泄漏应急处理设备和合适的收容材料，储存于阴凉、干燥、通风良好的不燃库房罐体积计算丙烷的年产量暂定：20万吨 每天原料需求：547.9吨 丙烷密度：0.4995吨/立方米 装料系数K ：0.8 贮存时间：1d 储罐容积：22868.04995.09.547=⨯⨯m3设计条件 设计温度:50℃ 设计压力：1.9MPa极端温度：最高50℃，最低-15℃ 抗震烈度：7 罐的选型HG5-1580-85卧式椭圆形封头贮罐系列 该种设计罐的设计参数为： 盛装液体密度≤1200kg/m3设计压力0.25MPa ，0.6MPa ，1MPa ，1.6MPa ，1.8MPa ，2MPa ，2.2MPa 2.5MPa ，3MPa ，4MPa 设计温度-20—200℃容器材料根据设计温度和设计压力决定罐壁材料 公称容积0.5m3—100m3 公称直径DN600—DN3200mm 腐蚀裕度1.5mm由于储存条件符合HG5-1580-85卧式椭圆形封头贮罐系列，选择公称容积为100m3，公称直径为3000mm，材料为16MnR的卧式椭圆形封头贮罐，总数量6个，其标准代号为HG5-1580-85-402。
低温丙烷罐安全设计
低温丙烷罐安全设计
低温丙烷罐是一种储存和运输液态丙烷的装置，其安全设计是非常重要的。
在设计低温丙烷罐时，需要考虑以下几个方面来保证其安全性。
罐体的材料选择非常重要。
低温丙烷在常温下处于液态，所以需要选用能够承受低温的材料，如低温碳钢或不锈钢。
材料的抗腐蚀性也需要考虑，以保证罐体在长期使用中不会受到腐蚀的影响。
罐体的结构设计也需要注意。
低温丙烷罐一般是圆柱形或球形，这样可以减少内部压力的不均匀分布，提高罐体的稳定性。
罐体底部需要设计成圆锥形，以便于排放罐内的液体，并能够方便地进行清洁和维修。
罐体的内部设施需要合理布置。
低温丙烷罐内通常设置有内衬层，以减少罐体与液体之间的热量传递。
还需要设置隔热层，以减少罐体与环境之间的热量交换，提高液体的储存效率。
还需要设置搅拌装置，以确保液体内部温度的均匀分布。
第四，需要设置合适的安全装置。
低温丙烷罐应配备压力传感器和温度传感器，用于监测罐内压力和温度的变化。
当压力或温度超过设定值时，应及时发出警报并采取相应的措施，如启动排放阀进行安全排放。
还需要设置泄压阀和安全阀，以确保罐内压力不会超过容器的承受能力。
罐体的进气和排气管道也需要设置合适的阀门和阀门，以便进行液体输送和泄漏检修。
通过以上的安全设计，低温丙烷罐能够保证在存储和运输过程中不发生安全事故，确保工作人员和设备的安全。
在使用过程中，还需要进行定期的检查和维护，以确保罐体的安全性和可靠性。

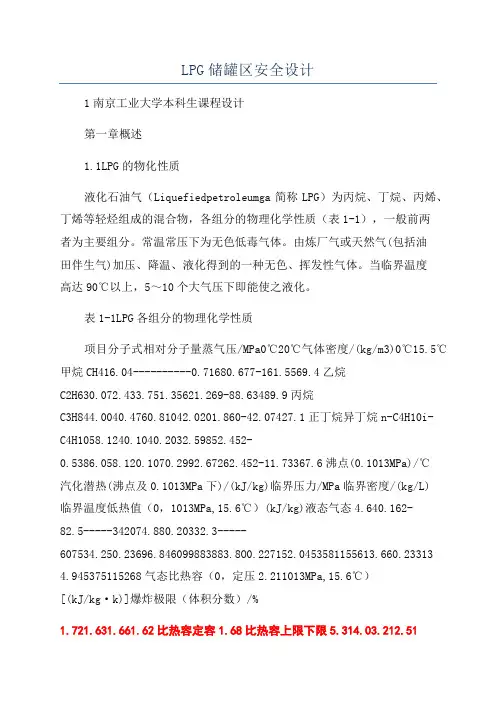

LPG储罐区安全设计
LPG储罐区安全设计1南京工业大学本科生课程设计第一章概述1.1LPG的物化性质液化石油气（Liquefiedpetroleumga简称LPG）为丙烷、丁烷、丙烯、丁烯等轻烃组成的混合物，各组分的物理化学性质（表1-1），一般前两者为主要组分。
常温常压下为无色低毒气体。
由炼厂气或天然气(包括油田伴生气)加压、降温、液化得到的一种无色、挥发性气体。
当临界温度高达90℃以上，5～10个大气压下即能使之液化。
表1-1LPG各组分的物理化学性质项目分子式相对分子量蒸气压/MPa0℃20℃气体密度/(kg/m3)0℃15.5℃甲烷CH416.04----------0.71680.677-161.5569.4乙烷C2H630.072.433.751.35621.269-88.63489.9丙烷C3H844.0040.4760.81042.0201.860-42.07427.1正丁烷异丁烷n-C4H10i-C4H1058.1240.1040.2032.59852.452-0.5386.058.120.1070.2992.67262.452-11.73367.6沸点(0.1013MPa)/℃汽化潜热(沸点及0.1013MPa下)/(kJ/kg)临界压力/MPa临界密度/(kg/L)临界温度低热值（0，1013MPa,15.6℃）(kJ/kg)液态气态4.640.162-82.5-----342074.880.20332.3-----607534.250.23696.846099883883.8O0.227152.0453581155613.660.23313 4.945375115268气态比热容（0，定压2.211013MPa,15.6℃）[(kJ/kg·k)]爆炸极限（体积分数）/%1.721.631.661.62比热容定容1.68比热容上限下限5.314.03.212.511.441.441.521.472.379.501.868.411.808.442防火防爆课程设计当空气中含量达到一定浓度范围时，LPG遇明火即爆炸。
石油液化气储罐
100立方米石油液化气贮罐设计摘要贮罐是石油液化气储存的重要设备之一，石油液化气主要成分：乙烯、乙烷、丙烷、丙烯、丁烷、丁烯等；这些化学成分都对工艺设备腐蚀，在生产过程中设备盛装的介质还具有高温、高压、高真空、易燃易爆的特性，甚至是有毒的气体或液体。
根据以上的特点，确定其设备结构、工艺参数、零部件。
在设备生产过程中，没有连续运转的安全可靠性，在一定的操作条件下（如温度、压力等）有足够的机械强度；具有优良的耐腐蚀性能；具有良好的密封性能；高效率、低耗能。
关键词：贮罐设备结构工艺参数机械强度耐腐蚀强度密封性能前言在与普通机械设备相比，对于处理如气体、液体等流体材料为主的化工设备，其所处的工艺条件和过程都比较复杂。
尤其在化学工业、石油化工部门使用的设备，多数情况下是在高温、低温、高压、高真空、强腐蚀、易燃易爆、有毒的苛刻条件下操作，加之生产过程具有连续性和自动化程度高的特点，这就需要要求在役设备既要安全可靠地运行，又要满足工艺过程的要求，同时还应具有较高的经济技术指标以及易于操作和维护的特点。
生产过程苛刻的操作条件决定了设备必须可靠运行，为了保证其安全运行，防止事故发生，化工设备应该具有足够的能力来承受使用寿命内可能遇到的各种外来载荷。
就是要求所使用的设备具有足够强度、韧性和刚度，以及良好的密封性和耐腐蚀性。
化工设备是由不同的材料制造而成的，其安全性与材料的强度密度切相关。
在相同的设计条件下，提高材料强度无疑可以保证设备具有较高的安全性。
由于材料、焊接和使用等方面的原因，化工设备不可避免地会出现各种各样的缺陷；在选材时充分考虑材料在破坏前吸收变形能量的能力水平，并注意材料强度和韧性的合理搭配。
设备的设计应该确保具有足够的强度抵抗变形能力。
在相同工艺条件下，为了获得较好的效果，设备可以使用不同的结构内件、附件等。
并充分利用材料性能，使用简单和易于保证质量的制造方法，减少加工量，降低制造成本。
化工设备除了要满足工艺条件和考虑经济性能，使设备操作简单，便于维护和控制；在结构设计上就应该考虑易损零部件的可维护性和可修理性。
丙烷储罐工艺流程
丙烷储罐工艺流程随着工业化进程的不断推进，丙烷的应用越来越广泛。
作为一种重要的燃料气体，丙烷需要进行储存和运输。
而在储存和运输过程中，丙烷储罐就成为了必不可少的设备。
本文将介绍丙烷储罐的工艺流程，以及相关的安全措施。
一、丙烷储罐的工艺流程1. 储罐的制造丙烷储罐通常是由钢板制成的圆柱形容器。
在制造过程中，需要进行下列步骤：（1）切割钢板：将厚度为6-20mm的钢板进行切割，制成大小合适的板块。
（2）焊接：将板块进行焊接，制成圆柱形容器。
（3）表面处理：对焊接好的储罐进行表面处理，防止生锈。
（4）安装附件：安装储罐的附件，如阀门、仪表等。
2. 储罐的液化丙烷是一种气体，在储存和运输过程中需要液化。
液化的过程一般分为以下几个步骤：（1）压缩：将丙烷气体进行压缩，使其达到液化的条件。
（2）冷却：将压缩好的丙烷气体进行冷却，使其温度降至液化点以下。
（3）分离：将液化好的丙烷进行分离，去除其中的杂质。
（4）储存：将液化好的丙烷储存到储罐中。
3. 储罐的填充与排放在储罐的使用过程中，需要对其进行填充和排放。
填充和排放的过程一般分为以下几个步骤：（1）准备工作：检查储罐的状态，保证其符合使用要求。
（2）连接管道：将储罐与管道连接，进行填充或排放。
（3）调节压力：根据需要，调节储罐内部的压力。
（4）监测：对储罐内部的气体进行监测，确保其安全。
二、丙烷储罐的安全措施由于丙烷是易燃、易爆的气体，因此在使用储罐的过程中需要采取一系列安全措施，以保障人员和设备的安全。
1. 储罐的设计和制造储罐的设计和制造应符合国家相关的标准和规定，保证其强度和密封性。
2. 储罐的安装和维护储罐的安装应按照相关的规定进行，保证其稳定性和安全性。
储罐的维护应及时、完善，保证其运行状态良好。
3. 储罐的使用和管理储罐的使用应符合相关的规定和标准，确保其安全。
储罐的管理应完善，对储罐进行定期检查和维护，确保其安全可靠。
4. 防雷和防静电储罐应采取防雷和防静电措施，以避免雷击和静电引起的火灾和爆炸。
丙烷丙烯储罐
设计依据《化工工艺设计手册》中国石化集团上海工程有限公司第三版化学工业出版社丙烷储罐根据要求，使用地点为室外，储存温度为--10—40℃，介质为易燃易爆的气体。
?温度从40℃降到-10℃时,丙烷的饱和蒸气压力下降的很厉害,可以推断,在低温状态下,由饱和蒸气压力引起的应力水平不会很高。
?由上述条件选择危险温度为设计温度。
为保证安全，对设计温度留一定的富裕量，取最高设计温度t=50℃，最低设计温度t=﹣20℃。
50℃下丙烷的饱和蒸汽压为P=1.744MPa，取最高工作压力Pw=1.744MPa。
丙烷物理性质储存管理储存于阴凉、干燥、通风良好的不燃库房。
远离火种、热源。
库温不宜超过40℃。
保持容器密封。
应与氧化剂、还原剂、酸类等分开存放，切忌混储。
采用防爆型照明、通风设施。
禁止使用易产生火花的机械设备和工具。
储区应备有泄漏应急处理设备和合适的收容材料，储存于阴凉、干燥、通风良好的不燃库房罐体积计算丙烷的年产量暂定：20万吨每天原料需求：547.9吨丙烷密度：0.4995吨/立方米装料系数K ：0.8 贮存时间：1d储罐容积：22868.04995.09.547=⨯⨯m 3设计条件设计温度:50℃ 设计压力：1.9MPa极端温度：最高50℃，最低-15℃ 抗震烈度：7罐的选型HG5-1580-85卧式椭圆形封头贮罐系列 该种设计罐的设计参数为： 盛装液体密度≤1200kg/m3设计压力0.25MPa ，0.6MPa ，1MPa ，1.6MPa ，1.8MPa ，2MPa ，2.2MPa 2.5MPa ，3MPa ，4MPa 设计温度-20—200℃容器材料根据设计温度和设计压力决定罐壁材料 公称容积0.5m3—100m3 公称直径DN600—DN3200mm 腐蚀裕度1.5mm由于储存条件符合HG5-1580-85卧式椭圆形封头贮罐系列，选择公称容积为100m3，公称直径为3000mm ，材料为16MnR 的卧式椭圆形封头贮罐，总数量6个，其标准代号为HG5-1580-85-402。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
烷丙烯储罐
集团文件发布号：（9816-UATWWWUB∙WUNN-INNUL∙DQQTY∙
《化工工艺设计手册》中国石化集团上海工程有限公司第三版化学工业出版社
丙烷储罐
根据要求，使用地点为室外，储存温度为一10-40°C,介质为易燃易爆的气体。
温度从40°C降到-10°C时，丙烷的饱和蒸气压力下降的很厉害,可以推断,在低温状态下，由饱和蒸气压力引起的应力水平不会很高。
由上述条件选择危险温度为设计温度。
为保证安全，对设计温度留一定的富裕量，取最高设计温度t=50o C,最低设计温度t=-20°C o50°C下丙烷的饱和蒸汽压为P=l. 744MPa,取最高工作压力Pw=I. 744MPaO
丙烷物理性质
储存管理
储存于阴凉、干燥、通风良好的不燃库房。
远离火种、热源。
库温不宜超过40°C°保持容器密封。
应与氧化剂、还原剂、酸类等分开存放，切忌混储。
釆用防爆型照明、通风设施。
禁止使用易产生火花的机械设备和工具。
储区应备有泄漏应急处理设备和合适的收容材料，储存于阴凉、干燥、通风良好的不燃库房
罐体积计算
丙烷的年产量暂定：20万吨
每天原料需求：547.9吨
丙烷密度：0. 4995吨/立方米
装料系数K： 0.8
贮存时间：Id
储罐容积：--- 547-9----- = 228 m3
0.4995×0.8×6
设计条件
设计温度:50°C
设计压力：1.9MPa
极端温度：最高50°C,最低-15°C
抗震烈度：7
罐的选型
HG5-1580-85卧式椭圆形封头贮罐系列
该种设计罐的设计参数为：
盛装液体密度≤1200kg∕m3
设计压力 0. 25MPa, 0. 6MPa, IMPa, 1. 6MPa, 1. 8MPa, 2MPa, 2. 2MPa 2.5MPa, 3MPa, 4MPa
设计温度-20—2OO o C
容器材料根据设计温度和设计压力决定罐壁材料
公称容积0. 5m3—100m3
公称直径DN600—DN3200mm
腐蚀裕度1. 5mm
由于储存条件符合HG5-1580-85卧式椭圆形封头贮罐系列，选择公称容积为100m3,公称直径为3000mm,材料为16MnR的卧式椭圆形封头贮罐，总数量6个，其标准代号为HG5-1580-85-402o
丙烯储罐
根据要求，使用地点为室外，储存温度为一10-40°C,介质为易燃易爆的气体。
温度从40°C降到-I(TC时，丙烯的饱和蒸气压力下降的很厉害,可以推断,在低温状态下，由饱和蒸气压力引起的应力水平不会很高。
由上述条件选择危险温度为设计温度。
为保证安全，对设计温度留一定的富裕量，取最高设计温度t=50°C,最低设计温度t=-20°C o 50。
C下丙烯的饱和蒸汽压为P=2. 064MPa,取最高工作压力PW=2. 064MPao
丙烯物理性质
储存管理
储存于阴凉、通风的库房。
远离火种、热源。
库温不宜超过30°C。
应与氧化剂、酸类分开存放，切忌混储。
采用防爆型照明、通风设施。
禁止使用易产生火花的机械设备和工具，储区应备有泄漏应急处理设备，储存于阴凉、干燥、通风良好的不燃库房。
罐体积计算
丙烯的年产量暂定：20万吨
每天产量：547.9吨
丙烯密度：0.458吨/立方米
装料系数K： 0.8
贮存时间：Id
储罐容积：——凹2——=249 2 m3 0.458×0.8×6 厶 F37•厶
设计条件
设计温度:50°C
设计压力：2. 2MPa
极端温度：最高50°C,最低-15°C
抗震烈度：7
罐的选型
HG5-1580-85卧式椭圆形封头贮罐系列
该种设计罐的设计参数为：
盛装液体密度≤1200kg∕m3
设计压力 0. 25MPa, 0. 6MPa, IMPa, 1. 6MPa, 1. 8MPa, 2MPa, 2. 2HPa 2.5MPa, 3MPa, 4MPa
设计温度-20—2OO o C
容器材料根据设计温度和设计压力决定罐壁材料
公称容积0. 5m3-100m3
由于储存条件符合HG5-1580-85卧式椭圆形封头贮罐系列，选择公称容积为100m3,公称直径为3000mm,材料为16MnR的卧式椭圆形封头贮罐，总数
公称直径DN600—DN3200mm
腐蚀裕度1. 5mm
量6个，其标准代号为HG5-1580-85-536o。
