高压隔离开关与高压负荷开关全面
高压负荷开关概要
九、高压负荷开关的选择
如何选择 高压负荷开关的选择与断路器的选择基 本相同,必须满足额定电压、额定电流、开 断电流、极限电流及热稳定度五个条件
谢谢观赏
高压负荷开关（QL）
广东水利电力职业技术 学院
一.简介
高压负荷开关是一种功能介于高压断路 器和高压隔离开关之间的电器，高压负荷开 关常与高压熔断器串联配合使用，用于控制 电力变压器。高压负荷开关具有简单的灭弧 装置，因而能通断一定的负荷电流和过负荷 电流。但是它不能断开短路电流，所以它一 般与高压熔断器串联使用，借助熔断器来进 行短路保器串连使用。（功能接近于高压断路器，可以简 化配电装置及继电保护，降低设备费用）
七.负荷开关、隔离开关和断路器的区别 • 1、负荷开关是可以带负荷分断的，有自灭弧 功能，但它的开断容量很小很有限。 • 2、隔离开关一般是不能带负荷分断的，结构 上没有灭弧罩，也有能分断负荷的隔离开关，只 是结构上与负荷开关不同，相对来说简单一些。 • 3、负荷开关和隔离开关，都可以形成明显断 开点，大部分断路器不具隔离功能，也有少数断 路器具隔离功能。 • 4、隔离开关不具备保护功能，负荷开关的保 护一般是加熔断器保护，只有速断和过流 • 5、断路器的开断容量可以在制造过程中做的 很高。主要是依靠加电流互感器配合二次设备来 保护。可具有短路保护、过载保护、漏电保护等 功能。
FN3—10RT型高压负荷开关
1主轴，2上绝缘子兼气缸，3连杆，4下绝缘子， 5框架，6 RN1型高压熔断器，7下触座，8闸刀， 9弧动触头，10绝缘喷嘴(内有弧静触头)，11主 静触头，12上触座，13断路弹簧，14绝缘拉杆， 15热脱扣器
高压负荷开关的压气式灭弧装置工作示意图
1弧动触头，2绝缘喷嘴，3弧静触头，4接线端子，5气缸，6活 塞，7上绝缘子，8主静触头，9电弧
真空断路器、隔离开关、负荷开关作用与区别分析-民熔
真空断路器、隔离开关、负荷开关作用与区别详解-民熔什么是负荷开关？它是一种简单的灭弧装置，能带负载开闭电路。
它能接通或断开一定的负载电流和过载电流，但不能断开短路电流。
必须与高压熔断器串联使用，并借助熔断器切断短路电流。
负荷开关功能：1）关闭和关闭以进行合作。
由于具有一定的灭弧能力，可用于开闭负载电流和小于一定倍数（通常为3-4倍）的过载电流；也可用于开闭空载变压器、较长的空载线路，有时也可用于开闭大容量电容器组。
2）替代品。
负荷开关与限流熔断器串联使用可替代断路器。
也就是说，负荷开关承受的过载电流小于分合的一定倍数，限流熔断器承受的过载电流和分合的短路电流较大。
3）由负荷开关和限流熔断器串联而成的负荷开关，在国家标准中称为“负荷开关-熔断器组合装置”。
保险丝可以安装在负载开关的电源侧或负载开关的接收侧。
当不需要频繁更换熔断器时，应采用前一种布置方式，以负荷开关作为隔离开关的功能，隔离加在限流熔断器上的电压。
什么是隔离开关？是一种无灭弧装置的控制装置。
其主要功能是隔离电源，保证其他电气设备的安全维护。
因此，不允许带负荷运行。
但是，在某些条件下，允许打开或关闭低功率电路。
它是高压开关中最常用的电气设备隔离开关功能：一。
开通后，应建立可靠的绝缘间隙，将检修的设备或线路与电源分开，并有明显的断开点，以保证检修人员和设备的安全。
2。
根据操作需要，更换线路。
三。
用于开闭线路中的小电流，如套管、母线、连接器、短电缆的充电电流、开关均压电容器的电容电流、双母线连接时的循环电流、电压互感器的励磁电流等。
四。
根据不同结构型式的具体情况，可用于开闭某容量变压器的空载励磁电流。
高压隔离开关按安装方式的不同可分为室外高压隔离开关和室内高压隔离开关。
户外高压隔离开关是指能承受风、雨、雪、污染、冷凝、结冰、厚厚霜冻等影响，适合安装在露台上的高压隔离开关。
根据绝缘杆的不同结构，可分为单极型隔离开关、双极型隔离开关和三极型隔离开关。
高压电工地方题库复习题
83
自动重合闸的作用是，当正常供电电源因供电线路故障或电源本身发生事故而停电时，能自动而迅速地将备用电源投入工作，或是将负载自动切换至备用电源，使供电不至中断[错
错
84
对于容易被人忽视的电气部位,如封闭的架线槽、设备上的电气盒,要用红漆画上电气箭头。
对
85
屏护是采用遮栏、护罩、护盖、箱闸等将带电体同外界隔绝开来，屏护就是屏蔽
错
37
不同材料的导体，对电流的阻碍作用是相同的[错
错
38
常用电源正常的停电操作时，备用电源自动投入装置应能可靠动作，立即将备用电源投入[错
错
39
触电如意识丧失，应在20S内，用看、听、试的方法，判家公务员呼吸心跳情况[错
错
40
磁感应强度的常用单位是T（特斯拉）和J（焦耳）[错
错
41
磁通是磁路中与电路中电压相当的物理量[错
错
51
电容器温度过高主要由过电流或散热条件差造成，不可能由介质损耗增大造成[错
错
52
电容器用熔断器保护时，单台电容器可按电容器额定电流的1.3-1.8倍选用熔体的额定电流，多台电容器额定电流之和1.5-2.5倍选用熔体力劳动额定电流[错
错
53
电容器组不需要装设单独的控制和保护装置[错
错
54
对于采用交流操作机构的断路器，应采用交流操作电源，相应地所历保护继电器、控制设备、信号装置及其它二次元件均采用直流形式[错
24
对于小型建筑或工业企业根据其电能需求量的大小以及周边供配电设施的情况，可采用二级降压的供配电系统
错
25
少油断路器依靠机械油吹灭弧方式，不采用横吹或纵吹灭弧
错
26

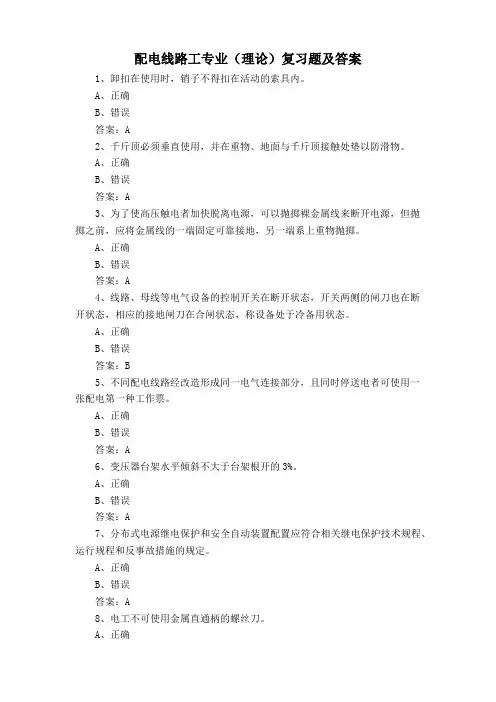

配电线路工专业(理论)复习题及答案
配电线路工专业（理论）复习题及答案1、卸扣在使用时，销子不得扣在活动的索具内。
A、正确B、错误答案：A2、千斤顶必须垂直使用，并在重物、地面与千斤顶接触处垫以防滑物。
A、正确B、错误答案：A3、为了使高压触电者加快脱离电源，可以抛掷裸金属线来断开电源，但抛掷之前，应将金属线的一端固定可靠接地，另一端系上重物抛掷。
A、正确B、错误答案：A4、线路、母线等电气设备的控制开关在断开状态，开关两侧的闸刀也在断开状态，相应的接地闸刀在合闸状态，称设备处于冷备用状态。
A、正确B、错误答案：B5、不同配电线路经改造形成同一电气连接部分，且同时停送电者可使用一张配电第一种工作票。
A、正确B、错误答案：A6、变压器台架水平倾斜不大于台架根开的3%。
A、正确B、错误答案：A7、分布式电源继电保护和安全自动装置配置应符合相关继电保护技术规程、运行规程和反事故措施的规定。
A、正确B、错误答案：A8、电工不可使用金属直通柄的螺丝刀。
A、正确B、错误答案：A9、由高压开关设备、电力变压器、低压开关设备、电能计量设备、无功补偿设备、辅助设备和联结元件组成的成套配电设备，预装在一个或几个厢内，从高压向低压输送电能的装置叫箱式变电站。
A、正确B、错误答案：A10、电网运行方式变动和大负荷接入前，应对电网转供负荷能力进行评估。
A、正确B、错误答案：A11、两根同型号的电缆，其中较长者电阻较大。
A、正确B、错误答案：A12、断路器的接触电阻的测量方法一般用电压降法，即开关在合闸时在开关两端通入直流电流（100A），测量开关两端的直流电压降，然后算出电阻值，R=U/100。
A、正确B、错误答案：A13、人工呼吸法适应于所有的触电假死者。
A、正确B、错误答案：B14、对于树障、堆积物等无法及时有效清理的地段，可采用高跨或电缆化改造的方式，严防因树木、堆积物对电力线路安全距离不够引发的放电事故。
A、正确B、错误答案：A15、现场使用的机具、安全工器具应经检验合格。
高压负荷开关、断路器、隔离开关作用与区别
高压负荷开关、断路器、隔离开关作用与区别负荷开关、隔离开关、断路器都在一次回路中承载回路额定电流。
简而言之呢，断路器是用来保护电路的，负荷开关可以断开和接通系统正常的负载电流，隔离开关的作用也不容忽视，隔离开关在电路中起到明显断开点的作用，以保证维修人员的安全。
高压隔离开关高压隔离开关用途：隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。
隔离开关的触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭。
甚至可能造成飞弧（相对地或相间短路），烧损设备，危及人身安全，这就是所谓“带负荷拉隔离开关”的严重事故。
隔离开关还可以用来进行某些电路的切换操作，以改变系统的运行方式。
例如：在双母线电路中，可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。
同时，也可以用来操作一些小电流的电路。
（1）分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。
（2）根据运行需要，换接线路。
开关由底座、棒式支柱绝缘子、导电闸刀、左右触头和传动部分等组成，也称为V型隔离开关。
根据需要该隔离开关可配装接地闸刀，广泛用于35～110kV电压等级中。
高压负荷开关高压负荷开关的作用：（1）用途高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。
高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。
但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。
（2）特点可以隔离电源，有版明显的断开点，多用于固定式高压设备。
没有灭弧装置，在合闸状态下可以通过正常工作电流和短路电路。
严禁带负荷接通和断开电路，常与高压断路器串连使用。
（3）作用作为开断负荷电流及关合短路电流之用,用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。
《电气设备安装与运行维护》试题库7套
«电气设备安装与运行维护》试题库7套一、单项选择题（每小题2分，共30分）1、根据对电气主接线的基本要求，设计电气主接线时首先要考虑（）A采用有母线的接线形式B、采用无母线的接线形式G尽量降低投资、少占耕地D保证必要的可靠性和电能质量要求2、电压互感器的一次额定电压应等于（）A 100或100/m伏B、100后或X 100森伏C、所在电网的额定电压D 100或行X 100伏3、输电线路送电的正确操作顺序为（）。
A、先合母线隔离开关，再合断路器，最后合线路隔离开关B、先合断路器，再合母线隔离开关，最后合线路隔离开关G先合母线隔离开关，再合线路隔离开关，最后合断路器D先合线路隔离开关，再合母线隔离开关，最后合断路器4、线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为（）使用。
A、防雷接地B、保护接地C、工作接地D三相短路接地线5、在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线？（）A、出线不多且发展规模不明确B、出线不多但发展规模明确G出线多但发展规模不明确D出线多且发展规模明确6、三相导体短路的最大电动力不受（）影响。
A、跨距B、长期允许电流C、相间距离D三相短路时的冲击电流7、装设分段电抗器的作用是（）0A、限制母线回路中的短路电流B、改善母线的电压质量C、吸收多余的无功功率D改进用户的功率因数8、在交流电路中，弧电流过零值之后，电弧熄灭的条件是（）A、弧隙恢复电压＜弧隙击穿电压B、弧隙恢复电压=弧隙击穿电压C、弧隙恢复电压＞弧隙击穿电压D减少碰撞游离和热游离9、硬铝母线的短路时发热允许温度是（）CA 70B、98C、200D 30010、为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的（）。
A 50%B、60%C、70%D 80%11、由于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用（A、双母线接线B、桥形接线G双母线带旁路母线接线D单母线或单母线分段接线12、安全净距是配电装置处于何种电压或内部过电压时，其空气隙均不会被击穿的最小距离？（）。
中级维修电工单元题库(12)判断题
一、判断题1.(×)变频调速的基本控制方式是在额定频率以下的恒磁通变频调速和额定频率以上的恒转矩调速。
2.(√)当锉刀拉回时,应稍微抬起,以免磨钝锉齿或划伤工件表面。
3. (√)戴维南定理最适用于求复杂电路中某一条支路的电流。
4.(√)直流单臂电桥有一个比率而直流双臂电桥有两个比率。
5. (×)若电流源和电压源向完全相同的负载提供相同的电流,那它们内阻上通过的电流也一定相同。
6.( ×)在市场经济条件下,克服利益导向是职业道德社会功能的表现。
7.(×)企业文化的功能包括娱乐功能。
8. (×)三相对称负载做Δ联接,若每相负载的阻抗为10Ω接在线电压为380V的三相交流电路中,则电路的线电流为38A。
9.(√)三端集成稳压电路有三个接线端,分别是输入端、接地端和输出端。
10. (×)直流双臂电桥工作电流较大,故测量时要迅速以免损坏电桥。
11.(×)示波管的偏转系统由一个水平及垂直偏转板组成。
12.(√)晶体管特性图示仪是可以测试晶体二极管、三极管的特性曲线的电子仪器。
13. (×)直流双臂电桥可以较好地消除接线电阻和接触电阻对测量结果的影响,是因为双臂电桥的工作电流较大的缘故。
13.(√)在感性负载两端并联适当电容就可提高电路的功率因数。
14. (√)发现电桥的电池电压不足时应及时更换,否则将影响电桥的灵敏度。
15.(×)单结晶体管是一种特殊类型的三极管。
16.(√)电桥使用完毕后应将检流计的锁扣锁住,防止搬动电桥时检流计的悬丝被振坏。
17.(×)短路电流很大的场合宜选用直流快速断路器。
18. (×)变压器负载运行时的效率特性在直角坐标系中的图象是第一象限内以原点为始点的一条射线。
19.(√)在日常工作中,要关心和帮助新职工、老职工。
20.(×)生产任务紧的时候放松文明生产的要求是允许的。
高压隔离开关和高压负荷开关的区别
高压隔离开关和高压负荷开关的区别高压隔离开关和高压负荷开关是电力系统中常见的两种开关装置，它们在电力系统的运行和维护中扮演着重要的角色。
尽管两者都用于控制电力系统中的高压电路，但它们之间存在一些关键的区别。
1. 功能高压隔离开关高压隔离开关是一种用于隔离、断开和恢复高压电路的开关。
它通常用于电力系统中的分支电路或电源侧，主要用于分离电源和负荷设备，以便进行检修、维护和切换操作。
高压隔离开关可以确保负荷设备与供电系统完全隔离，从而保障操作人员的安全。
高压负荷开关高压负荷开关主要用于控制负荷设备的接通和切断。
它承担着将高压电源传递到负荷设备的任务。
与高压隔离开关不同的是，高压负荷开关通常用于负荷侧，而不是电源侧。
高压负荷开关具有承载和分断负荷电流的能力，并具备远程操控的功能。
2. 结构和工作原理高压隔离开关高压隔离开关通常由隔离刀片和固定触头组成。
当高压隔离开关处于闭合状态时，隔离刀片与固定触头相连接，形成导电通路。
当需要隔离电路时，隔离刀片会被打开，使电路中断。
高压隔离开关的断开距离通常较小，因此不能用于有效地分断负荷电流。
高压负荷开关高压负荷开关由固定触头、活动触头和弹簧机构组成。
触头之间存在电气和机械联锁，以确保电气连接和开关操作的可靠性。
当高压负荷开关处于闭合状态时，固定触头和活动触头被牢固连接，电流可通过开关传递到负荷设备。
当需要切断电路时，弹簧机构会使活动触头迅速分离，从而打开电路并断开负荷电流。
3. 应用场景高压隔离开关高压隔离开关通常应用于下列场景： - 电力系统分支线路的隔离和恢复 - 对高压设备进行检修、维护和切换操作 - 提供工作人员安全保护高压负荷开关高压负荷开关常见于下列应用场景： - 控制负荷设备的接通和切断 - 配电系统中的负荷侧分支线路4. 总结高压隔离开关和高压负荷开关在功能、结构和应用场景上存在明显的区别。
高压隔离开关主要用于隔离电源和负荷设备，确保操作人员的安全，而高压负荷开关则用于控制负荷设备的接通和切断。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
高压熔断器 FU
2
高压隔离开关 QS
3
高压负荷开关 QL
4
高压断路器 QF
高压隔离开关与高压负荷开关全面
高压隔离开关
符号
QS
功能:
主要用来隔离高压电源 以保证其他设备的安全检修。
它没有专门的灭弧装置， 因此不允许带负荷操作。
然而它可以用来通断一 定的小电流电路等。
结构:
触头装置、绝缘 瓷瓶、底座及传动机 构等。
高压隔离开关与高压负荷开关全面
四、高压隔离开关的注意事项
一、有明显的断开点 二、断口应有足够可靠的绝缘强度 三、具有足够的动、热稳定性 四、结构简单，分、合闸动作灵活可靠 五、隔离开关没有灭弧装置及开断能力低，所以操作
隔离开关时，必须遵守倒闸操作顺序，即送电时，首 先合上母线侧隔离开关，其次合上线路侧隔离开关， 最后合上断路器，停电则于上述相反。
它没有专门的灭弧装置， 不能用来开断负荷电流和 短路电流，隔离开关通常 与断路器配合使用
高压隔离开关与高压负荷开关全面
二、隔离开关的种类
按装设地点
户内式 户外式
按极数
单极 三极
按动作方式
旋转式 闸刀式 插入式
按绝缘支柱数目
单柱式 双柱式 三柱式
按操动机构
手动式 电动式 液压式
按有无接地刀闸
带接地刀闸 不带接地刀闸
一、按安装地点划分：户内式和户外式 二、按灭弧形式和灭弧介质划分：有油、压气式、产
气式、真空式、SF6式等 三、按用途划分：通用负荷开关，专用负荷开关，特
殊用途负荷开关。（目前有隔离负荷开关、电动 机负荷开关、单个电容器组负荷开关等） 四、按操作方式划分：三相同时操作和逐相操作 五、按操动机构：动力贮能和人力贮能
高压隔离开关与高压负荷开关全面
三、隔离开关基本要求
分开后应具有明显的断开点，易于鉴别设备是否与 电网隔开。 断开点之间应有足够的绝缘距离，以保证在过电压 及相间闪络的情况下，不致引起击穿而危及工作人 员的安全。 有足够的动热稳定、机械强度、绝缘强度。 跳、合闸时的同期要好，要有最佳的跳合闸速度， 以尽可能降低操作过电压。 应结构简单动作可靠。 带有接地刀闸的隔离开关必须装设联锁机构，以保 证隔离开关的正确操作。
六、户内高压隔离开关工作原理 及图示
一、由底座、支柱瓷瓶、静触头、闸刀、升降瓷瓶和
转轴等构成
二、操动机构通过连杆带动转轴完成分、合闸操作
三、闸刀采用断面为矩形的铜条，并在闸刀上设有
“磁
锁”，用来防止外部短路时，闸刀受短路
电动力的 作用从静触头上脱离
高压隔离开关与高压负荷开关全面
高压隔离开关
高压隔离开关一 般采用手动操作机构。
高压隔离开关与高压负荷开关全面
一、隔离开关的定义
隔离开关是一种结构比较 简单的开关电器，是电网 中重要的开关电器之一。
它由操作机构驱动本体刀 闸进行分、合，分闸后形 成明显的电路断开点。
一般隔离开关只能在电路 断开的情况下进行分合闸 操作，或接通及断开符合 规定的小电流电路。
支承座 棒式绝缘支柱
接线端子 导电闸刀
底座
高压隔离开关与高压负荷开关全面
接地刀闸
高压隔离开关与高压负荷开关全面
高压隔离开关与高压负荷开关全面
GW5系列双柱水平开启式隔离开关 现场运行示意图
高压隔离开关与高压负荷开关全面
高压隔离开关用途是什么？ 基本结构包括哪几部分？其作用 分别是什么？
高压隔离开关与高压负荷开关全面
导电闸刀
传动装置
绝缘支柱
GW11－252型
高压隔离开关与高压负荷开关全面
底座 操动机构
三柱式隔离开关 静触头
绝缘支柱
采用三柱 双断口水 平旋转开 启式结构
GW7－220型
高压隔离开关与高压负荷开关全面
导电闸刀 传动装置 底座 操动机构
GW7-500型隔离开 关（开断状态）
GW7A—220型三柱式隔 离开关（关合状态）
高压隔离开关与高压负荷开关全面
动触头 传动装置
接地开关
静触头 导电折架 支持瓷柱 操动瓷柱 底座 高压隔离开关与高压负荷开关全面
单柱垂直伸缩式户外交流高压隔离开关
导电关节
静触头
导电闸刀 绝缘支柱
传动装置 底座
操动机构
GW10－252型
高压隔离开关与高压负荷开关全面
GW5－110D隔离开关
开关由底座、棒式支柱绝缘子、导电闸刀、左右触头和传 动部分等组成，也称为V型隔离开关。根据需要该隔离开关 可配装接地闸刀，广泛用于35～110kV电压等级中。
操作手柄
上接线端子
支柱瓷瓶
传动机构
升降瓷瓶
GN19-10型 实物图片
高压隔离开关与高压负荷开关全面
隔离闸刀
GN19-10C型 实物图片
下接线端子
插入式户内高压隔离开关
拉杆绝缘子 支柱绝缘子
基座
GN19－10系列
高压隔离开关与高压负荷开关全面
动触头 静触头 转轴
GN2－35隔离开关
GN22－12隔离开关
高压隔离开关与高压负荷开关全面
五、高压隔离开关型号
G N 8 - 10 / 600
额定电流（ A ）
额定电压（ KV） 设计序号
户内式或户外式 (N-户内；W-户外)
高压隔离开关
例如：高G压N隔离2开4关-与1高2压D负荷2开/1关2全5面0-40
高压隔离开关的型号主要由以下六个单元组成：
安装地点； N－户内型， W－户外型
高压隔离开关与高压负荷开关全面
GN27－40隔离开关
双柱式隔离开关
双柱单断口水平旋转式 结构，广泛用于10～ 220kV配电装置中。
高压隔离开关与高压负荷开关全面
GW4－110型
导电闸刀
触头
绝缘支柱
底座
高压隔离开关与高压负荷开关全面
双柱水平伸缩式结构，闸刀水平伸缩，分合状态清晰，便于 巡视。隔离开关制成单极形式，由三个单极组成一台三相隔 离开关。
额定电压（kV）
额定电流 （A）
12 3 4 5 6
产品名称： G—隔离开关
例如：
设计序号
补充特性： C－瓷套管出线， D－带接地刀闸； K－快分型， G－改进型， T－统一设计
GN19－10/630，表示户内隔离开关，设计序号19， 额定电压10kV，额定电流630A。
高压隔离开关与高压负荷开关全面
高压负荷开关
符号
QL
功能:
能通断一定的负荷 电流和过负荷电流，但 不能断开短路电流，因 此它一般与高压熔断器 串联使用，借助熔断器 来切除短路故障。
结构:
主要有产气式、 压气式、真空式 和SF6式等结构类 型。
操动机构有手
动和电动储能弹
簧机构等形式。
高压隔离开关与高压负荷开关全面
七、高压负荷开关的分类
