防渗墙槽孔混凝土浇筑指示图及浇筑过程记录表
砼防渗墙第八节混凝土浇注
第八节混凝土浇筑槽孔混凝土浇筑是防渗墙施工的关键工序，所占的施工时间不长，但对成墙质量至关重要。
防渗墙混凝土采用泥浆下直升导管法浇筑，自下而上置换孔内泥浆，在浆柱压力的作用下自行密实，不用振捣。
单个槽孔的浇筑必须连续进行，并在较短的时间内完成。
由于浇筑过程不能直观了解，质量问题不易及时发现；所以必须加强管理，严格按照工艺要求操作，充分作好各项准备工作。
浇筑导管的安装方法见（图7-8-1）。
支承托架图7-8-1 防渗墙混凝土浇筑导管的安装1 浇筑前的准备工作防渗墙混凝土浇筑前应周密组织，精心安排，做好以下准备工作：（1）制定浇筑计划。
其主要内容有：浇筑方法、计划浇筑方量、供应强度、浇筑高程、浇筑导管及钢筋笼等埋设件的布置、开浇顺序、混凝土配合比、原材料的品种及用量、应急措施等。
（2）进行混凝土配合比试验和现场试拌，确定施工配合比。
（3）绘制混凝土浇筑指示图（图7-8-2），其主要内容有：槽孔纵剖面图、埋设件位置、导管布置、每根导管的分节长度及分节位置、计划浇筑方量、不同时间的混凝土面深度和实浇方量、时间～浇筑方量过程曲线等。
在混凝土浇筑指示图中，各节导管的上下位置应倒过来画；以便在浇筑过程中直观了解管底已提升到了什么位置。
（4）备足水泥、砂、石等原材料和各种专用器具、零配件，并留有备用。
（5）对混凝土拌合设备、运输车辆以及与各种浇筑机具进行仔细地检查和保养。
（6）维修现场道路，清除障碍，保证全天候畅通。
（7）配管。
根据孔深和导管布置编排各根导管的管节组合，并填写配管记录表。
（8）完成钢筋笼、灌浆管等预埋件的下设准备工作和接头管下设、起拔等准备工作。
（9）组织准备。
召开槽孔浇筑准备会议，进行交底和分工，并明确各岗位任务和职责。
与协作单位进行沟通，商定配合事宜。
第××号槽孔混凝土浇筑指示图图7-8-2 混凝土浇筑指示图2 浇筑导管2.1 导管的结构混凝土浇筑导管的内径不宜小于最大骨料粒径的6倍，一般为200mm～250mm，有条件时采用较大直径的导管有利于浇筑施工的顺利进行。
混凝土抗渗记录表
混凝土抗渗记录表【前言】混凝土是建筑、道路、桥梁等工程中重要的材料之一。
但是，混凝土在长时间的使用过程中，可能会出现开裂，甚至发生渗漏的情况。
这不仅会影响建筑物的使用寿命，还会带来潜在的安全风险。
为确保混凝土的防渗性能，我们在施工过程中需要严格执行抗渗措施，并对其进行严格记录和检测。
本文主要介绍了混凝土抗渗记录表的相关内容。
【混凝土抗渗记录表的作用】混凝土抗渗记录表是记录混凝土抗渗措施执行情况的文件，其作用主要有以下几点：1、确保抗渗措施按照设计要求执行2、记录抗渗措施的具体执行情况，以利于监督和管理工作3、提供施工过程中所使用材料的检验记录，以保证施工品质4、提供混凝土防渗性能检测报告，以保证建筑物的使用安全【混凝土抗渗记录表的内容】混凝土抗渗记录表的内容主要包括以下内容：1、工程名称和工程编号2、混凝土配合比和强度等级3、施工天气条件、施工日期和施工人员姓名4、施工过程中采用的抗渗措施和材料5、施工过程中的质量检验记录6、施工结束后进行的混凝土防渗性能检测报告【混凝土抗渗记录表的实施】混凝土抗渗记录表的实施需要严格按照施工、监理、检测等各方的要求进行执行。
下面，我们就对混凝土抗渗记录表的实施进行详细介绍：1、在施工前，根据混凝土的强度等级和配合比确定所需的抗渗措施和材料，并仔细查看设计方案所要求的流量和施工要求，以便进行有针对性的控制。
2、在施工中，要根据混凝土的配合比和强度等级，配合相应的防渗措施和材料，根据工艺流程，按要求进行施工。
3、在施工过程中，需要配备专业的施工人员进行工作，并对施工过程的执行进行监督。
在施工结束后，还需要对混凝土进行养护，以达到预期效果。
4、施工中的各项检测记录要在混凝土抗渗记录表上进行记录，并以报告形式提交专业检测人员进行验收。
5、施工结束后要进行混凝土防渗性能检测报告，并将报告记录在混凝土抗渗记录表中。
【总结】混凝土抗渗记录表是非常重要的施工文件，在混凝土防渗施工过程中有着至关重要的作用。
混凝土抗渗记录表
混凝土抗渗记录表混凝土抗渗性能是衡量混凝土质量的重要指标之一，对于保障建筑物的耐久性和安全性具有至关重要的意义。
混凝土抗渗记录表则是记录混凝土抗渗试验过程和结果的重要文件，它为评估混凝土的抗渗能力提供了可靠的依据。
一、混凝土抗渗记录表的基本信息混凝土抗渗记录表通常包含以下基本信息：1、工程名称：记录所涉及的工程项目的具体名称。
2、施工部位：明确混凝土使用的具体位置，如基础、墙体、楼板等。
3、混凝土强度等级：标注混凝土的设计强度等级。
4、抗渗等级：说明混凝土要求达到的抗渗等级。
5、施工日期：混凝土浇筑的具体时间。
6、试验日期：进行抗渗试验的时间。
二、试验设备与材料1、抗渗仪：这是进行混凝土抗渗试验的主要设备，能够施加稳定的水压并测量渗水情况。
2、试模：通常为圆柱形，尺寸符合相关标准要求。
3、密封材料：用于密封试模与试件之间的缝隙，确保试验过程中不漏水。
三、试件制备1、按照规定的配合比拌制混凝土。
2、将混凝土分多层装入试模，每层用捣棒均匀插捣，以排除混凝土中的气泡。
3、试件成型后，在标准养护条件下养护至规定龄期。
四、试验步骤1、将养护好的试件表面擦拭干净，并在其侧面涂一层密封材料。
2、将试件安装在抗渗仪上，确保密封良好。
3、启动抗渗仪，开始施加水压。
水压从 01MPa 开始，每隔 8 小时增加 01MPa，直至 6 个试件中有 3 个出现渗水时停止试验。
4、在试验过程中，随时观察试件的渗水情况，并记录每个试件开始渗水时的水压值。
五、试验结果记录1、详细记录每个试件开始渗水时的水压值。
2、根据试验结果，计算平均渗水压力。
3、判断混凝土的抗渗等级是否达到设计要求。
六、结果评定1、如果混凝土的抗渗等级达到或超过设计要求，则判定该批混凝土抗渗性能合格。
2、若抗渗等级未达到设计要求，应分析原因，可能是混凝土配合比不合理、施工过程中的振捣不密实、养护不当等。
七、数据分析与处理对试验数据进行整理和分析，可以了解混凝土抗渗性能的变化规律，为优化混凝土配合比、改进施工工艺提供参考。

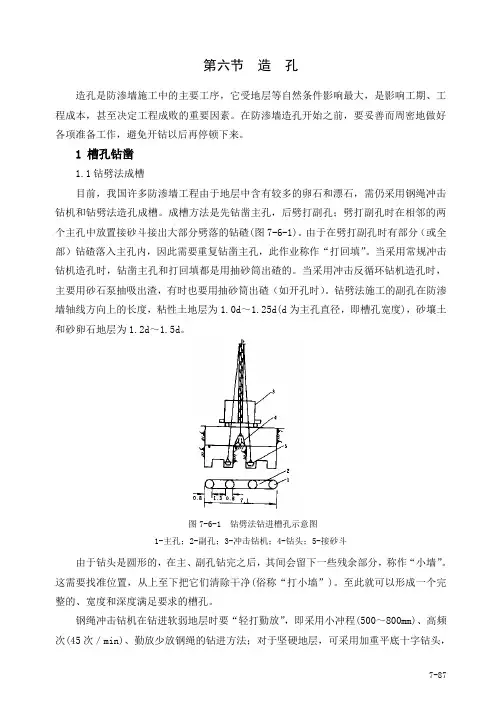

第六节 混凝土防渗墙造孔
第六节造孔造孔是防渗墙施工中的主要工序，它受地层等自然条件影响最大，是影响工期、工程成本，甚至决定工程成败的重要因素。
在防渗墙造孔开始之前，要妥善而周密地做好各项准备工作，避免开钻以后再停顿下来。
1 槽孔钻凿1.1钻劈法成槽目前，我国许多防渗墙工程由于地层中含有较多的卵石和漂石，需仍采用钢绳冲击钻机和钻劈法造孔成槽。
成槽方法是先钻凿主孔，后劈打副孔；劈打副孔时在相邻的两个主孔中放置接砂斗接出大部分劈落的钻碴(图7-6-1)。
由于在劈打副孔时有部分（或全部）钻碴落入主孔内，因此需要重复钻凿主孔，此作业称作“打回填”。
当采用常规冲击钻机造孔时，钻凿主孔和打回填都是用抽砂筒出碴的。
当采用冲击反循环钻机造孔时，主要用砂石泵抽吸出渣，有时也要用抽砂筒出碴（如开孔时）。
钻劈法施工的副孔在防渗墙轴线方向上的长度，粘性土地层为1.0d～1.25d(d为主孔直径，即槽孔宽度)，砂壤土和砂卵石地层为1.2d～1.5d。
图7-6-1 钻劈法钻进槽孔示意图1-主孔；2-副孔；3-冲击钻机；4-钻头；5-接砂斗由于钻头是圆形的，在主、副孔钻完之后，其间会留下一些残余部分，称作“小墙”。
这需要找准位置，从上至下把它们清除干净(俗称“打小墙”)。
至此就可以形成一个完整的、宽度和深度满足要求的槽孔。
钢绳冲击钻机在钻进软弱地层时要“轻打勤放”，即采用小冲程(500～800mm)、高频次(45次／min)、勤放少放钢绳的钻进方法；对于坚硬地层，可采用加重平底十字钻头，高冲程(1000mm)、低频次(40次／min)的重打法，配合采用高密度泥浆或向孔内投放粘土球，以及勤抽砂等综合办法，以加大钻头的冲击力和泥浆的悬浮力，并使钻头能经常冲击到地层的新鲜层面。
1.2纯抓法成槽使用抓斗直接挖槽，可以单抓成槽，也可以多抓成槽。
纯抓法一般适用于细颗粒软弱地层。
(1)单抓成槽。
此法即一次抓取一个槽孔。
如抓斗最大开度为B，则一期槽长为B，二期槽长一般为(B-2×S)m。
防渗墙混凝土浇筑施工作业指导书
防渗墙混凝土浇筑施工作业指导书一、防渗墙混凝土参数混凝土防渗墙底部高程为EL1274m，混凝土防渗墙墙顶高程为EL1306.0m，墙厚80cm，混凝土标号为C15。
二、防渗墙槽段混凝土施工工艺流程图1 防渗墙槽段混凝土浇筑程序框图三、防渗墙混凝土浇筑施工工艺措施3.1施工准备（1）制定浇筑计划。
主要内容包括浇筑方法、计划浇筑方量、供应强度、浇筑高程、浇筑导管布置、原材料准备、应急预案等。
根据有关会议要求，防渗墙混凝土由业主3#拌和系统供应，外加剂由项目部提供。
开浇前两天向监理提交混凝土需求计划，注明混凝土品种、需求数量、浇筑强度等，其中混凝土供应强度应大于理论浇筑强度的1.5倍。
因3#拌和系统投用初期，保证率低，应与基础局协商，利用基础局拌和系统作为应急备用。
（2）绘制混凝土浇筑指示图，主要内容包括槽孔纵剖面图、导管布置、每根导管的分节长度及分节位置。
在浇筑指示图中，各节导管的上下位置应倒过来画，以便在浇筑过程中直观了解管底已提升到了什么位置。
（3）对混凝土运输车辆及各种浇筑机具进行仔细检查和保养，混凝土运输设备应与基础局等单位协商互保协议。
（4）维护现场道路，清除障碍，保证全天候畅通。
（5）配管。
根据孔深和导管布置编排各根导管的管节组合。
（6）组织准备。
组织交底，明确施工分工，明确各岗位任务，与友邻单位协商，商定配合事宜。
3.2浇筑导管（1）导管结构采用φ250mm无缝钢管，导管内径完全一致，单节长度分2.5m、1.5m、0.3m等各种规格。
各节之间采用丝扣连接，连接牢固。
（2）导管配置底节导管为专用管，长度2.5～3.0m，不能用短管，具体根据现有材料状况调整。
每套导管的下部设置几节0.3～1.0m的短管，以便于在接近浇筑完毕时能根据需要随时拆卸、提升导管，因防渗墙混凝土终浇阶段，导管内外的压力差较小，浇筑不畅，经常满管，所以此时的导管埋深不能过大，又不能提出混凝土面。
最上面一节导管采用长度0.3～0.5m的短管，以便于开浇后能及时拆卸该管节，使管底能及早离开孔底部位。
水泥浇筑记录表(通用)
水泥浇筑记录表(通用)
项目地址：[项目地址]
建设单位：[建设单位]
联系人：[联系人]
施工单位：[施工单位]
施工队长：[施工队长]
施工日期：[施工日期]
生产厂家：[生产厂家]
规格型号：[规格型号]
数量：[数量]（单位：吨）
浇筑方式：[浇筑方式]
预计用量：[预计用量]（单位：立方米）相对湿度：[相对湿度]（单位：%）
温度：[温度]（单位：摄氏度）
相对湿度：[相对湿度]（单位：%）
强度检测：[强度检测]（单位：MPa）
相对湿度：[相对湿度]（单位：%）
风速：[风速]（单位：m/s）
天气状况：[天气状况]
1.| [时间]。
| [浇筑量]。
| [浇筑人员] |
2.| [时间]。
| [浇筑量]。
| [浇筑人员] |
以上为水泥浇筑记录表(通用)的内容，按照实际情况填写相关信息。
槽孔砼防渗墙施工方案
槽孔砼防渗墙施工方案1. 引言槽孔砼防渗墙是一种常用于防渗工程的有效措施。
本文将介绍槽孔砼防渗墙的施工方案，包括施工前的准备工作、施工步骤和施工质量控制措施。
2. 施工前的准备工作在进行槽孔砼防渗墙施工前，需要进行以下准备工作：2.1 设计方案确认根据工程的具体要求，确认槽孔砼防渗墙的设计方案，包括墙的厚度、槽孔的尺寸和间距等。
2.2 材料准备准备所需的材料，包括水泥、砂子、骨料等。
确保材料的质量合格，并储存于适当的环境中。
2.3 施工人员培训对参与施工的人员进行培训，确保其具备施工所需的技能和知识。
2.4 施工现场准备清理施工现场，并搭建所需的脚手架和安全设施。
3. 施工步骤槽孔砼防渗墙的施工步骤如下：3.1 标线根据设计方案，在施工现场进行墙体的标线，包括墙体的轮廓和槽孔的位置。
3.2 开挖槽孔按照标线，使用挖掘机或手工工具开挖槽孔，保证槽孔的尺寸和间距符合设计要求。
3.3 清理槽底清理槽底的杂物和积水，保证槽底的平整。
3.4 加固槽壁在槽孔的两侧加固槽壁，可采用钢筋网或其他材料进行加固，提高墙体的稳定性。
3.5 混凝土浇筑根据设计要求，将预先调配好的混凝土浇入槽孔中，并使用振动棒振实，确保混凝土的密实性。
3.6 表面处理利用抹灰机或手工工具，对墙体表面进行处理，保证墙体表面的光洁和平整度。
3.7 养护在混凝土浇筑完成后，及时进行养护工作，包括覆盖塑料薄膜、喷水养护等，以保证混凝土的强度和耐久性。
4. 施工质量控制措施为确保槽孔砼防渗墙的施工质量，需要采取以下控制措施：4.1 材料质量控制严格按照规定的标准对所使用的材料进行质量检验，确保其满足设计要求。
4.2 施工人员合格证书要求施工人员持有相应的合格证书，确保其具备进行槽孔砼防渗墙施工的能力。
4.3 施工记录对施工过程进行详细的记录，包括施工时间、施工人员、施工方法等，以便后期的验收和追溯。
4.4 施工现场监督在施工过程中加强对现场的监督，及时处理施工中的问题和不合格情况。
防渗墙单元工程质量评定表及施工作业记录表(范本)
水利水电工程混凝土防渗墙单元工程质量评定表及施工记录表附表1~11注：未填写检验具体内容的不得评定质量等级。
填表说明填表时必须遵守“填表基本规则”，并符合以下要求：1、单元工程划分：以每一槽孔为一个单元工程。
2、单元工程量：本单元混凝土体积（m 3）及单元槽段长度L X （m）。
3、填表依据：本表依据附表1至附表11防渗墙工程的施工记录填写。
施工单位务必作好施工记录，监理单位要认真检查。
如单元工程划分为重要隐蔽单元工程，项目法人、设计、工程运行管理（施工阶段已经有时）单位应与施工、监理单位组成联合小组，共同检查核定其质量等级并填写签证表。
4、检查项目项次2、4、10、12、15的质量标准栏中有设计要求，须填写设计具体要求，如内容较多应另附页。
项次17必须填写检查结果。
混凝土芯结构、表面情况、混凝土抗压强度、抗渗标号、弹性模量必须符合设计标准，强度保证率在80%以上。
5、单元工程质量标准：在槽孔的主要检查（测）项目符合质量标准的前提下，凡其它检查项目基本符合质量标准，且其它检测项目有70%及以上符合质量标准的，评为“合格”；凡其它检查项目全部符合质量标准，且其它检测项目有90%及以上符合质量标准的，评为“优良”。
单元工程名称及部位: 施工单位：钻机类型：槽孔编号：单孔编号：第页施工机组：接班孔深： m 交班孔深： m 班次：年月日时至月日时机长：班长：记录员：cheng单元工程名称及部位: 施工单位：抓斗型号：抓斗宽度： mm 槽孔编号：施工机组：接班孔深： m 交班孔深： m 年月日时机长：班长：记录员：cheng附表3：防渗墙单孔（槽）基岩／相对不透水层鉴定表单元工程名称及部位: 槽孔编号：单孔编号：施工单位：施工机组：中心桩号：附表4：防渗墙造孔质量检查记录表单元工程名称及部位: 槽孔编号: 槽孔长度: m检查孔位: 桅杆高： m 检查方法:施工单位: 施工机组：检查时间：年月日机长：质检员：记录员：监理工程师：注：上游方向偏差为正值，下游方向偏差为负值，面向下游左偏差为正值，右偏差为负值。
