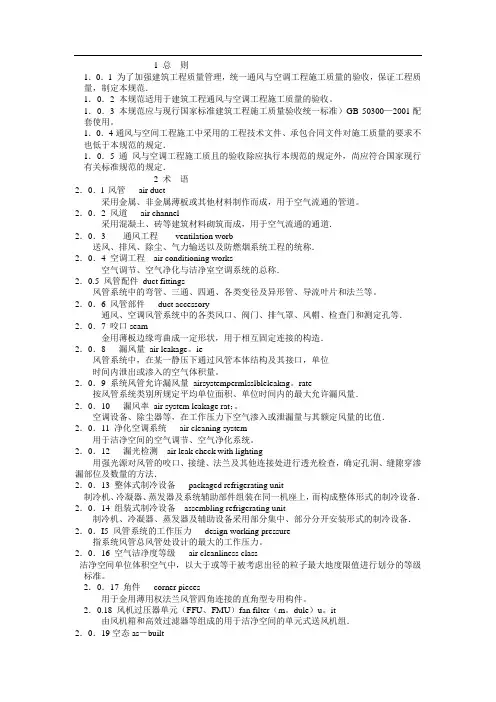

《通风与空调工程施工质量验收规范》GB-
1 总则1．0．1 为了加强建筑工程质量管理，统一通风与空调工程施工质量的验收，保证工程质量，制定本规范．1．0．2 本规范适用于建筑工程通风与空调工程施工质量的验收。
1．0．3 本规范应与现行国家标准建筑工程施工质量验收统一标准）GB 50300—2001配套使用。
1．0．4通风与空间工程施工中采用的工程技术文件、承包合同文件对施工质量的要求不也低于本规范的规定．1．0．5通风与空调工程施工质且的验收除应执行本规范的规定外，尚应符合国家现行有关标准规范的规定．2 术语2．0．l 风管air duct采用金属、非金属薄板或其他材料制作而成，用于空气流通的管道。
2．0．2 风道air channel采用混凝土、砖等建筑材料砌筑而成，用于空气流通的通道．2．0．3 通风工程ventilation worb送风、排风、除尘、气力输送以及防燃烟系统工程的统称．2．0．4 空调工程air conditioning works空气调节、空气净化与洁净室空调系统的总称．2．0.5 风管配件duct fittings风管系统中的弯管、三通、四通、各类变径及异形管、导流叶片和法兰等。
2．0．6 风管部件duct accessory通风、空调风管系统中的各类风口、阀门、排气罩、风帽、检查门和测定孔等．2．0．7 咬口seam金用薄板边缘弯曲成一定形状，用于相互固定连接的构造．2．0．8 漏风量air leakage。
ie风管系统中，在某一静压下通过风管本体结构及其接口，单位时间内泄出或渗入的空气体积量。
2．0．9 系统风管允许漏风量airsystempermlsslbleleakag。
rate按风管系统类别所规定平均单位面积、单位时间内的最大允许漏风量．2．0．10 漏风率air system leakage rat；。
空调设备、除尘器等，在工作压力下空气渗入或泄漏量与其额定风量的比值．2．0．11 净化空调系统air cleaning system用于洁净空间的空气调节、空气净化系统。
通风与空调工程施工质量验收规范
通风与空调工程施工质量验收规范第一章总则第一条为了规范通风与空调工程的施工质量验收工作，提高工程质量，确保工程安全稳定运行，依据相关法律法规和标准规范，制定本规范。
第二条本规范适用于通风与空调工程的施工质量验收工作，适用范围包括通风系统、空调系统、空气净化系统等。
第三条通风与空调工程的施工单位应当按照相关法律法规和标准规范进行设计、施工，并对工程质量承担相应责任。
第四条通风与空调工程的施工质量验收应当遵循公开、公正、公平、科学的原则，确保验收结果客观、准确、公正。
第五条通风与空调工程施工质量验收工作由建设单位委托的有相应资质的检测机构进行检测，验收结果作为工程交付使用的重要依据。
第六条通风与空调工程施工单位应当按照相关规定提供工程质量验收所需的施工图纸、设计文件、施工记录、材料检验报告等资料，配合验收。
第七条建设单位应当及时组织对通风与空调工程施工质量进行验收，验收工作需经建设单位相关部门确认并签字盖章后方能生效。
第八条通风与空调工程施工质量验收工作应当在通风与空调工程竣工后进行，验收周期应当根据项目的实际情况合理确定。
第九条建设单位应当要求施工单位在工程竣工验收后向其提供质量保证书，并承担通风与空调工程的质量保修责任。
第十条通风与空调工程施工单位在进入施工现场前，应当对人员进行专业技术培训，并配备足够的安全防护设备，确保工程施工的安全。
第二章施工质量验收要求第十一条通风与空调工程施工质量验收应当严格按照设计文件和相关标准规范进行，具体要求如下：（一）通风系统、空调系统的安装应符合设计要求，各组件之间的连接严密，无漏风、漏水等现象；（二）通风与空调系统的控制系统应能准确、灵活地控制设备的运行，保证系统的稳定性和节能性；（三）空气净化系统的过滤器应定期更换，确保对空气进行有效的净化处理；（四）通风与空调工程的噪声、振动控制应符合相关标准，确保室内环境的舒适性；（五）通风与空调工程的防火性能应符合相关规定，保证在火灾情况下系统的正常运行和安全性。
13通风与空调工程施工质量验收规范GB50234-2002
《通风与空调工程施工质量验收规范》(GB50234－2002)目录0、关于发布国家标准《通风与空调工程施工质量验收规范》的通知---00、前言------------------------------------------------------01、总则------------------------------------------------------02、术语------------------------------------------------------03、基本规定---------------------------------------------------04、风管制作---------------------------------------------------0 4.1 一般规定------------------------------------------------0 4.2.主控项目------------------------------------------------04.3 一般项目------------------------------------------------05、风管部件与消声器制作---------------------------------------05.1 一般规定----------------------------------------------05.2 主控项目----------------------------------------------05.3 一般项目----------------------------------------------06、风管系统安装-----------------------------------------------06.1 一般规定----------------------------------------------06.2 主控项目----------------------------------------------06.3 一般项目----------------------------------------------07、通风与空调设备安装-----------------------------------------07.1 一般规定----------------------------------------------07.2 主控项目----------------------------------------------07.3 一般项目----------------------------------------------08、空调制冷系统安装-------------------------------------------08.1 一般规定----------------------------------------------08.2 主控项目----------------------------------------------08.3 一般项目----------------------------------------------09、空调水系统管道与设备安装-----------------------------------09.1 一般规定----------------------------------------------09.2 主控项目----------------------------------------------09.3 一般项目----------------------------------------------010、防腐与绝热-----------------------------------------------010.1一般规定---------------------------------------------010.2 主控项目---------------------------------------------010.3 一般项目---------------------------------------------011、系统调试--------------------------------------------------011.1 一般规定---------------------------------------------011.2 主控项目---------------------------------------------011.3.一般项目---------------------------------------------012、竣工验收--------------------------------------------------013、综合效能的测定与调整--------------------------------------014、附录Ａ漏光法检测与漏风量测试------------------------------015、附录Ｂ洁净室测试方法--------------------------------------016、附录Ｃ工程质量验收记录用表--------------------------------0关于发布国家标准《通风与空调工程施工质量验收规范》的通知建标［２００２］６０号根据建设部《关于印发〈二ＯＯＯ至二ＯＯ一年度工程建设国家标准制定、修订计划〉的通知》（建标［2001］87号）的要求，上海市建设和管理委员会会同有关部门共同修订了《通风与空调工程施工质量验收规范》。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通风空调风口验收规范公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
通风空调风口验收规范
第一节一般说明
1 主题内容和适用范围
本标准规定了通风空调风口（简称风口）的分类、基本规格、技术要求、试验方法、检验规则和标志、包装、运输、贮存等。
本标准适用于通风空调系统中的各类出风口和进风口。
其它类似用途的产品也可参照本标准。
2 引用标准
GB 8070空气分布器性能试验方法
GB 321 优先数和优先数系列
GB 5237铝合金建筑型材
GB 11257碳素结构钢和低合金结构钢冷轧落薄钢板及钢带
GB 8170 数值修约规则
3 分类与基本规格
分类
3.1.1 按用途分类：
A.出风口
B.进风口
按型式分类：
A.百叶风口：外形有方形、矩形、圆形；叶片有单层、双层等。
B.散流器：有圆形、方形、矩形、圆盘形等。
C.喷口：有圆形、矩形、球形等。
D.条缝型风口：有单条缝和多条缝等。
E.旋流风口。
F.孔板风口（包括网板风口）。
G.专用风口：如椅子风口、灯具风口、孔风口、格栅风口等。
基本规格
3.2.1 风口基本规格用颈部尺寸（指与风管的接口尺寸）表示，按GB 321的要求排列，详见表1和表2。
圆形风口基本规格（MM）表1
方、矩形风口基本规格（mm）表2
3.2.2散流器基本规格可按相等间距数50mm、60mm、70mm排列。
型号表示法
3.3.1型号表示法
分类代号表表3
规格代号用风口基本规格数值的1/10表示。
3.3.2型号示例：
FJS-3225--表示矩形散流器，规格为320*250（mm）
FQP-16--表示球形喷口，规格为160（mm）
FYS-25--表示圆形散流器，规格为250（mm）
第二节技术要求
基本要求
4.1.1风口产品应符合本标准的要求，并按规定程序批准的图样和技术文件制造。
尺寸偏差的允许值如下：
a：矩形（包括方形）风口的尺寸允差风表4。
尺寸允差（mm）表4
b：矩形（包括方形）风口两条对角线之间的允差风表5
c：圆形风口的尺寸允差见表6
尺寸允差（mm）表6
4.1.3风口装饰平面应平整光滑，其平面度应符合表7的规定值。
平面度表7
4.1.4风口装饰面上接口拼缝的缝隙，铝型材应不超过0.15mm，其它材料应不超过0.2mm。
风口的叶片应符合下列要求：
a：叶片间距的尺寸偏差不大于±1mm；
b：叶片弯曲度3/1000mm；
c：叶片平行度4/1000mm；
外观要求
4.2.1风口装饰面应无明显的划伤和压痕。
风口装饰面的颜色应一致，无花斑现象。
焊点应光滑牢固。
性能要求
4.3.1 机械性能
a：风口的活动零件，要求动作自如，阻尼均匀，无卡死和松动。
b：导流片可调或可拆卸的产品，要求调节器拆卸文便和可靠，定位后无松动现象。
空气动力性能
a：风口应确定标准试验工况下额定的风量和射程值。
标准试验工况条件下：在标准状态空气下，射流的末端速度为0.5m/S，空气全压为10Pa。
b：风口在颈部速度6m/s时，全压损失应不超过100Pa。
c：空气动力性能取值应符合CB8170数值修约规则。
风量一律取整数，尾数为零，射程（可扩散半径）和压力损失取一位小数，局部阻力系数取二位小数。
材料要求
风口应选用防腐性能好，易成型的材料制造。
a：采用铝型材时，应符合GB5237的规定。
b：用用钢材时，应符合GB11253的规定。
c：根据使用要求，亦可采用其它有关材料标准的规定。
第三节试验方法
空气动力性能试验
风口的空气动力性能应按照GB8070规定的试验项目、装置和方法进行试验。
尺寸测量
风口的各种尺寸和偏差用钢板尺、塞尺或样板等测量。
外观检验
外观检验应在照度不少于300LX下目测。
机械性能检验
应在正常使用条件下，用手或专业工具（如样板）检验。
运输试验
包装好的风口稳放在载重汽车上（汽车以25至30KM/H的速度在三通讯公路上行驶300km）或模拟振动台上颠振后，复测尺寸偏差、外观和机械性能。
6 检验规则
检验分类和检验项目
6.1.1 风口检验分出厂检验（或交收检验）和型式检验。
检验项目按表8。
风口检验项目表8
注：进风口不需要检验第6项
出厂检验
6.2.1 每个风口必须经制造厂检验，检验合格方可入库。
风口有下列情况之一时，应进行型式检验：
a：试制的新产品定型时；
b：产品结构和制造工艺、材料等更改，对产品性能有影响时；
c：长期停产后，恢复生产时；
d：产品转厂生产时；
e：批量生产时，每两年至少进行一次；
f：国家质量监督机构提出型式检验要求时。
风口型式检验应包括表8全部项目。
型式检验抽样方法，应在制造厂的合格品中抽取，抽取样品的数量按表现。
抽验数量（个）表9
6.3.4 判定规则，在抽取样品中有一个检验不合格，则加倍抽取，如检验仍有一个不合格，则该批风口判为不合格产品。
7 标志、包装、运输、贮存
标志
7.1.1 每个产品应有厂家商标，并固定在明显部位。
产品出厂的包装箱上应注明：
a：风口名称、商标或代号；
b：制造厂名称；
c：风口型号规格；
d：出厂编号；
e：制造日期；
f：数量和重量。
包装箱应有防潮，防震，禁止翻滚，小心轻放等标志。
包装
7.2.1 每个产品需用塑料袋或其它防护材料包扎。
包扎好产产品税在纸箱中放平，并用软性材料垫实。
包装纸箱必须捆扎牢固严密。
包装箱内应有装箱单、产品合格证等到有关文件。
运输和贮存
产品在运输过程中，不应受碰撞、挤压、抛投、雨雪淋袭。
产品应贮存在通风干燥的仓库内，不宜堆放过高，周围应无腐蚀性气体存在。
