电工电子下第一次月考试卷
电工基础第一次月考试卷 12机械
综合部《电工基础》第一次月考试卷（90分钟）班级：12机械份数：16 命题人：甄莹得分：一、填空题（1′×30）1、金属导体中自由电子的定向移动方向与电流方向。
2、均匀导体的电阻与导体的长度成比，与导体的横截面积成比，还与有关3、导体对电流的阻碍作用称为。
4、若3 min通过导体横截面的电荷量是1.8 C，则导体中的电流是。
5、电动势的方向规定为在电源内部由极指向极。
6、闭合电路中的电流与电源的电动势成比，与电路的总电阻成比。
7、全电路欧姆定律又可表述为：电源电动势等于与之和。
8、电源随变化的关系称为电源的外特性。
9、电路通常有、和三种状态。
10、电能的另一个单位是，它和焦耳的换算关系为。
11、电流通过导体时使导体发热的现象称为，所产生的热量用字母表示，单位是。
12、电流通过一段导体所产生的热量与成正比，与导体的成正比，与成正比。
13、串联电路的基本特点：电路中的处处相等，电路中的总电压等于各部分电路总电压，总电阻等于各部分电阻。
14、电能的另一个单位是，它和焦耳的换算关系为。
二、判断题(1′×15)1．导体的长度和截面都增大1倍，则其电阻值也增大1倍。
( )2．电阻两端电压为10 V时，电阻值为10Ω；当电压升至20 V，电阻值将变为20Ω。
( )3．导体的电阻永远不变。
( )4．当电源的内阻为零时，电源电动势的大小就等于电源端电压。
( )5．当电路开路时，电源电动势的大小为零。
( )6．在通路状态下，负载电阻变大，端电压就变大。
( )7．在短路状态下，端电压等于零。
( )8．电源电动势的大小由电源本身性质所决定，与外电路无关。
() 9．我们规定自负极通过电源内部指向正极的方向为电动势的方向。
()10．功率越大的电器电流做的功越大。
( )11．把25 W／220 V的灯泡接在1 000 W／220 V的发电机上时，灯泡会烧坏。
( ) 12．通过电阻上的电流增大到原来的2倍时，它所消耗的功率也增大到原来的2倍。
(完整版)月考电工电子试题答案
1机电综合月考电工电子试题班级 ：综二 姓名 一、填空题1．电源的最大输出功率条件是_R 0=R L _____。
2．已知图2中I = –1A ，R =4，U S1= –2V,U S2=6V ，则U ab =_12_____V 。
3．等效变换图3和图4所示电压源和电流源，已知I S =5A,R =2。
则：U =10______V ，R =___2___ 。
4．如图5所示,图中R =__3____。
5．计算电流热效应的公式是______。
6．如图6示电路，E =20V ，R =4,I =2A ，则端电压U ab =______V7．在修理电炉丝时，切除了整个炉丝长度的1/3,则电炉的电功率变为原来的______倍。
8．正弦交流电压其有效值为220V ，工频50Hz ，初相为/3，则其解析式为______。
9．V )120314sin(2220︒+=t u A , 角频率为______. 二、选择题1．如图7所示，电路中的未知电压为( ）A ．15VB ．–15VC ．5VD ．–5V2．已知正弦量)90314sin(101︒+=t i A ，︒+=30628sin(102t i ）A ，则（ ）A 、i 1比i 2超前60°B 、i 1比i 2滞后60°C 、不能判断相位差3．已知某正弦电流在t =0时为1.414A ，其初相为45°,则电流的有效值为( )A ．1.414B ．0.707C ．14。
14D ．0。
99I sR图3RU s图4R图5-2A6VRIU图6E10V5V?图724．当电容器两端加恒定电压时，电容元件可视作（ ）A ．短路B ．开路C ．导线D ．金属板 5．RLC 串联电路发生谐振的条件是( ）A ．X L 〉X CB ．XC 〉X LC ．LC10=ω D ．=314rad/s6．图9所示电路，S 闭合时U od =（ ）A ．–5.5VB ．0。
电工月考试卷
电工电子专业电工部分质量调研本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
第Ⅰ卷1至3页，第Ⅱ卷4至5页，共5页。
满分200分，考试时间120分钟。
考试结束后，将答题卡交回。
第Ⅰ卷（选择题，共100分）注意事项：1．答第Ⅰ卷前，考生务必将自己的姓名、准考证号、考试科目用铅笔涂写在答题卡上．2．每小题选出答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案，不能答在试题卷上．一、选择题(每小题2分，共100分)1、以下电工工具用于剪切小线径导线和电子元件引线的是（）A、钢丝钳B、尖嘴钳C、斜口钳D、剥线钳2.下列选项不符合电气安全技术操作规程的是( )A．上岗需穿戴规定的防护用品，一般不允许带电作业B．发生触电事故时应立即切断电源，并以安全正确的方式对触电者进行施救C．工作中拆除的电线及带电的线头可不处理D．当电器发生火灾时，应立即切断电源3．下列关于万用表测量电阻的使用不正确的是（）A．当使用万用表欧姆挡时，不允许带电测量B．选择量程的原则应尽量使指针偏转到欧姆标尺的中心值最准确C．正在测量时，当认为量程选择不当时，可当即拨动转换开关选择新挡位D．测量结束，应将万用表转换开关拨到交流最高电压挡4．有段电阻是16Ω的导线，把它对折起来作为一条导线用，电阻是（）。
A．8Ω B．16Ω C．4Ω D．32Ω5．标有“100Ω，25Ｗ”的两个电阻串联时允许加的最大电压为（）A．40V； B．70V ； C．100V D．140Ｖ第6题图6．电路如图所示，已知E＝6V，R1＝4Ω，R2＝2Ω，R3＝7Ω，则R1两端的电压为() A．2V B．6VC．3V D．4V7. 将220V，100W的电炉接入110V的电源上，此电炉实际消耗的功率为（）A. 100WB. 50WC. 25WD. 200W8. 电源电动势为2伏特，内电阻为0.1欧姆，当外电路断路时，电路中的电流和端电压分别是（）A. 0A，2VB. 20A，2VC. 20A，0VD. 0A，0V9.在闭合电路中，若电源内阻不可忽略，并且变大，则会使（）A、电流增大B、端电压增大C、最大输出功率减小D、电动势变大10．有一个电压表其内阻R0＝1.8kΩ，现在要将它的量程扩大为原来的10倍，则应() A．用18kΩ的电阻与电压表串联B．用180kΩ的电阻与电压表并联C．用16.2kΩ的电阻与电压表串联D．用180kΩ的电阻与电压表串联第11题图11．电路如图所示，为使输出电压U AB＝0.1V，则输入电压U EF的值是()A．0.1V B．1VC．10V D．100V12．“220V，40W”的白炽灯A和“220V，100W”的白炽灯B串联后接到220V的电源上，则()A．灯A较亮B．灯B较亮C．两灯一样亮D．无法确定第13题图13．如图所示，电压U ab为()A．21V B．19VC．16V D．－16V14. 一个有源二端网络，测得其开路电压是20V，短路电流为10A，则该有源二端网络可以等效为电动势和内阻分别是（）的电源。

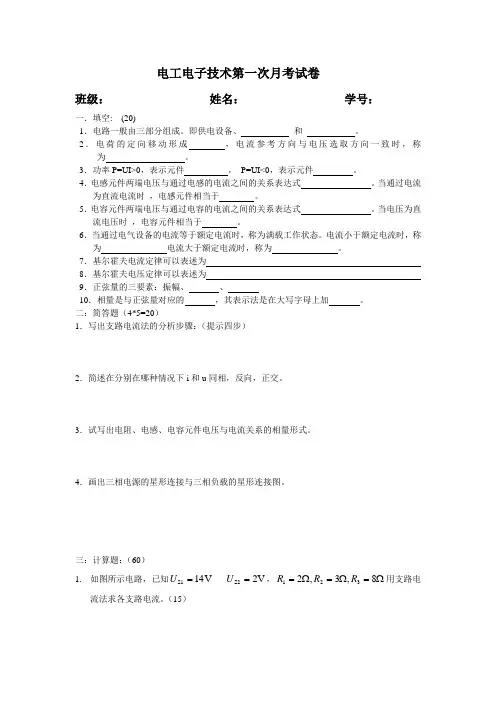

电工电子技术第一次月考试卷
电工电子技术第一次月考试卷班级： 姓名： 学号：一．填空: (20)1．电路一般由三部分组成。
即供电设备、 和 。
2．电荷的定向移动形成 ，电流参考方向与电压选取方向一致时，称为 。
3．功率P=UI>0，表示元件 ， P=UI<0，表示元件 。
4．电感元件两端电压与通过电感的电流之间的关系表达式 。
当通过电流为直流电流时 ，电感元件相当于 。
5．电容元件两端电压与通过电容的电流之间的关系表达式 。
当电压为直流电压时 ，电容元件相当于 。
6．当通过电气设备的电流等于额定电流时，称为满载工作状态。
电流小于额定电流时，称为 电流大于额定电流时，称为 。
7．基尔霍夫电流定律可以表述为8．基尔霍夫电压定律可以表述为9．正弦量的三要素：振幅、 、10．相量是与正弦量对应的 ，其表示法是在大写字母上加 。
二：简答题（4*5=20）1．写出支路电流法的分析步骤：（提示四步）2．简述在分别在哪种情况下i 和u 同相，反向，正交。
3．试写出电阻、电感、电容元件电压与电流关系的相量形式。
4．画出三相电源的星形连接与三相负载的星形连接图。
三：计算题：（60）1. 如图所示电路，已知V 2V14S2S1==U U ，Ω=Ω=Ω=8,3,2321R R R 用支路电流法求各支路电流。
（15）2. RLC 串联交流电路如图所示。
已知R =30Ω、L =254mH 、C =80μF ，V )20314sin(2220o +=t u ，求：电流及各元件上的电压瞬时值表达式。
（提示 o 1.535040j 30∠=+）（15）3. 如图所示电路。
已知Ω=Ω=8,321R R ，Xc=6Ω 、Xl=4Ω ，V )10314sin(2220o +=t u 。
求：各支路电流及总电流的瞬时值表达式。
（15）4．画出三相电源的星形连接中线电压、相电压的相量关系图，标出相应角度和幅值。
(15)。
电工第一次月考考试试卷
2014-2015学年第一学期第一次月考考试试题电工考试试卷考试时间：60分钟满分：100分班级：姓名：一、填空题（每小题1分，共30分）1.电路是由（）、（）、（）和（）等组成的闭合回路。
2.电路的作用是实现电能的（）和（）。
3.电路通常有（）、（）和（）三种状态。
4.电荷的（）移动形成电流，规定正电荷的移动方向为电流的（）。
5.电流的大小是指单位（）内通过导体截面的（）。
6.在一定的温度下，导体的电阻和它的长度成（），而和它的横截面积成（）。
7.阻值为2kΩ、额定功率为1/4W的电阻器，使用时允许的最大电压为（）V,最大电流为（）mA。
8.某礼堂有40盏白炽灯，每盏灯的功率为100W，则全部灯点亮2h，消耗的电能为（）kW•h。
9.某导体的电阻是1Ω，通过它的电流是1A，那么在1min内通过导体截面的电荷量是（）C，电流做的功是（）。
10.如图b所示电路中，R1=2Ω，R2=3Ω，E=6V，内阻不计，I=0.5A,当电流从D流向A时：U AC=（）、U DC=（）。
11.如图b所示电路中，R1=2Ω，R2=3Ω，E=6V，内阻不计，I=0.5A,当电流从A流向D时：U AC=（）、U DC=（）。
12.一个220V、1200W的电热器，正常工作时的电流为（）A，电阻为（）Ω，该电热器若每天使用2h，则8月份耗电（）度。
13.将4节“1.5V、0.4Ω、0.6A”的干电池并联后为1.4Ω负载供电，则电池组端电压为（）V，流过每节电池的电流为（）A，负载功率为（）W。
二、判断（每小题2分，共20分）1.导体的长度和横截面积都增大一倍，其电阻值也增大一倍。
（）2.电阻两端电压为10V时，电阻值为10Ω；当电压升至20V时，电阻值将为20Ω（）3.110V、60W白炽灯在220V的电源上能正常工作。
（）4.220V、60W白炽灯在110V的电源上能正常工作。
（）5.加在用电器上的电压改变了，但它消耗的功率是不会改变的。
电工电子第一次月考考试试题选择题
电工电子第一次月考考试试题选择题一、选择题（每小题2分，共100分）1.在金属导体中形成电流的实质（）。
A．正电荷的定向移动B．自由电子的定向移动C．电荷的定向移动D．正、负离子的定向移动2.通过一段导体的电流是2A，5秒钟时间内，通过导体横截面的电荷量是（）。
A．10C B．20C C．200C D．600C3.一根粗细均匀的导线，其端电压为U时，通过的电流为I，若将此导线均匀拉长为原来的2倍，要使电流仍为I，则导线两端所加的电压应为（）。
A．0.5U B．U C．2U D．4U4.4.8Ω±10%色环电阻的色环顺序为（）。
A．黄、灰、金、银B．黄、棕、灰、银C．黄、灰、银、银D．黄、紫、银、银5.直流电路中，当负载电阻增大到原来电阻的2倍，电流变为原来的3/5，则该电路内外电阻之比为（）A．1：2 B． 2：1 C．3：5 D．5：36.“6V、12W”的灯泡接入12V的电路中，为使灯泡正常工作，应串联的电阻阻值（）。
A．2ΩB．3ΩC．4ΩD．6Ω7.若用电压表测得电源端电压为电源电动势，这说明（）。
A．外电路断路B．外电路短路C．额定工作状态D．负载获得最大功率输出时 8.1度电可供“220V、25W”的白炽灯正常工作的时间是（）。
A．20h B．45h C．25h D．40h9.基尔霍夫电流定律表明（）。
A．流过任何处的电流为零B．流过任一节点的电流为零C．流过任一节点的电流的代数和为零D．流过任一回路的电流为零10.有一个电压表其内阻=1.8kΩ，现在要将它的量程扩大为原来的10倍，则应（）。
A.用18kΩ的电阻与电压表串联B.用18kΩ的电阻与电压表并联C.用16.2kΩ的电阻与电压表串联D.用16.2kΩ的电阻与电压表并联11.如图所示，为使输出电压=0.1V，则输入电压的值是（）。
A.0.1VB.1VC.10VD.100V12.“220V,40W”的白炽灯A和“220V，100W”的白炽灯B并联后接到220V的电源上，则（）A．灯A较亮 B.灯B较亮 C.两灯一样两 D.无法确定13．如图所示，若已知I=0.5A，R=10Ω，E=12V,则A点电位为（）。
电工电子考试题及答案电工培训试题及答案
本套试卷为电工精选题库，总共300道题！题目几乎覆盖电工常考的知识点。
题库说明：本套电工题库包含（选择题150道，多选题50道，判断题100道）一、单选题(共计150题,每题1分)1.磁路欧姆定律中与磁通成正比是( )。
A.磁阻B.磁通势C.磁场D.磁导率答案:B2. 下列的( )属于允许类标示牌。
A.禁止烟火B.禁止合闸.有人工作C.禁止攀登高压危险D.从此上下答案:D3. 一经合闸即可送电到施工线路的线路开关操作手柄上，应当悬挂( )的标识牌。
A.禁止合闸，有人工作！B.禁止合闸，线路有人工作！C.在此工作！D.止步，高压危险！答案:B4. 一般照明线路中，无电的依据是( )。
A.用摇表测量B.用电笔验电C.用电流表测量答案:B5. 检修作业时凡一经合闸就可送电到作业地址的断路器和阻隔开关的操作手把上应悬挂:( )。
A.停步,高压风险B.阻止合闸,有人作业C.阻止攀登,高压风险答案:B6. 直埋电缆的埋设深度应不小于( )m.A.0.3B.0.7C. 1.0D. 1.2答案:B7. ( )组合是在高压操作中的基本安全用具。
A.绝缘手套，高压验电器，绝缘杆B.高压验电器，绝缘杆，绝缘垫C.高压验电器，绝缘杆，绝缘夹钳D.绝缘杆，绝缘夹钳，绝缘夹钳答案:C8. 金属线槽在吊顶内敷设时，如果吊顶无法上人时应留有( )。
A.接线柱B.检修孔C.观察孔D.通风孔答案:B9. 扑救电气设备火灾时，不能用什么救活器?( )A.四氯化碳救活器B.二氧化碳救活器C.泡沫救活器答案:C10. 热继电器属于( )电器。
A.主令B.开关C.保护D.控制答案:C11. 民用照明电路电压是以下哪种?( )A.先施行停电安全办法，再在高压电动机及其隶属设备的回路上进行检修作业。
B.检修作业完结，需通电试验高压电动机及其启动设备时，先让全部作业人员撤离现场，再送电试运转。
C.在运转的高压电动机的接地线上进行检修作业。
答案:C12. 三相异步电动机具有结构简单.工作可靠.重量轻.( )等优点。
高三电工与电子技术基础试卷
高三电工与电子技术基础试卷（月考）（电子技术）心之所向，所向披靡一 填空题 （没空2分 共14分）1晶体二极管的主要特性是正偏导通，反偏________。
2在硅稳压二极管稳压电路中，电阻R 的作用是___________。
3多级放大器的输出电阻，由_______一级放大电路的输出电阻决定。
4 .桥式整流电路，若输入电压有效值为20V ，则整流后电压平均值为______。
5一个十进制数19.75转换成二进制数为________6 电压并联负反馈使放大电路的输入电阻___________，输出电阻___________。
二 单选题1 ．三极管各极对地电位如图所示，则处于饱和状态的硅三极管是( )2 ．三端固定式稳压器W7812，其输出电压为( ) A ．-12V B ．-2V C ．2V D ．12V3 ．理想运算放大器的主要条件是( ) A ．开环放大倍数0→，差模输入电阻0→ B ．开环放大倍数0→，差模输入电阻→∞ C ．开环放大倍数→∞，差模输入电阻0→ D ．开环放大倍数→∞，差模输入电阻→∞4 ．在放大电路中引入负反馈，可使（ ） A ．放大倍数提高 B ．放大倍数降低 C ．放大器工作不稳定 D ．输出波形失真5 工作在放大状态的三极管示意图及其各极电位值与电流值如图所示，该三极管的类型属于（ ）A ．硅PNP 三极管B ．锗PNP 三极管C ．硅NPN 三极管D ．锗NPN 三极管6 ．射极输出器的输出电压与输入电压的相位差为（ ） A ．0° B ．90° C ．120° D ．180°7 .题图电路的稳压管V 的稳定电压值为10V ，稳定电流为5mA ，稳压管正向导通电压0.7V ，输出电压U 0为（ ） A.30V B.0.7V C.10V D.40V8 实现u o =–(u i1+u i2)的运算，应采用______运算电路。
（ ） A.同相比例 B.反相积分 C.反相比例加法 D.减法三综合题(37分)1、（7分）用代数法化简为最简与或式Y= A +2 （10分）写出图所示逻辑电路的表达式，并列出该电路的真值表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1页 共4页 第2页 共4页
班级：_______________ 姓名：_______________________ 座位号：___________
装
订
线
内不要答
题
2016～2017学年度下学期第一次月考 电工电子测试卷(第四章 变压器)
( 满分100分 时间90分 )
一、选择题(每题3分，共60分，请将正确的选项填在表格中，否则不计分)
1. 磁感线上任意一点______方向，就是该点的磁场方向( )
A ．指向N 极
B ．切线
C ．直线
D ．平行线 2. 磁感线的疏密程度反映额磁场的强弱，越密的地方表示磁场( )
A ．越强
B ．越弱
C ．越均匀
D ．不一定
3. 左手定则可以判断通电导体在磁场中( )
A ．受力大小
B ．受力方向
C ．运动方向
D ．运动速度 4. 当线圈中通入______时，就会引起自感应现象( )
A ．不变的电流
B ．变化的电流
C ．电流
D ．无法确定 5. 自感电流的方向总是与其线圈中的电流( )
A ．方向相反
B ．方向相同
C ．变化趋势相反
D ．方向无关 6. 变压器的同名端 ( )
A ．取决于绕组的绕向
B ．按左手定则确定
C ．按法拉第电磁感应定律确定
D ．任意指定
7. 变压器的电源由50Hz 、380V 的交流电换接成100Hz 、380V 的交流电，则变压器铁心
中的磁通量将( )
A ．增加
B ．减小
C ．不变
D ．先增加而后减小 8. 变压器的负载增加时，其铁损耗( )
A ．不变
B ．增大
C ．减少
D ．随负载变化
9. 决定电流互感器一次电流大小的因素是( )
A ．二次电流
B ．变流比
C ．被测电路
D ．二次绕组所接负载大小
10. 负载阻抗减小时，变压器的一次绕组电流将( )
A ．增大
B ．不变
C ．减少
D ．无法判断
11. 变压器的各种损耗中，铜损耗的大小取决于( )
A ．交流电的频率高低
B ．二次绕组中电流的大小
C ．变压器铁心的导磁能力
D ．变压器铁心的导电能力 12. 电力系统中K ＝1的变压器一般用于( )
A ．变电压
B ．变电流
C ．变阻抗
D ．电气隔离
13. 变压器的额定电流是指它在额定情况下运行时一次、二次绕组电流的( )
A ．平均值
B ．最大值
C ．有效值
D ．瞬时值 14. 变压器在额定容量下使用，其输出功率的大小决定于( )
A ．负载阻值的大小
B ．负载功率因数
C ．负载的连接方式
D ．都不对
15. 铁心是变压器的磁路部分，为了_______，铁心采用表面具有绝缘漆或氧化膜的硅钢
片叠装而成( )
A ．增加磁阻，减小磁通
B ．减小磁阻，增加磁通
C ．减小涡流和磁滞损耗
D ．减小体积，减轻质量 16. 变压器的铁心所用硅钢片是( )
A ．硬磁性材料
B ．软磁性材料
C ．顺磁性材料
D ．矩磁性材料 17. 变压器的工作原理依据( ) A ．欧姆定律 B ．基尔霍夫定律 C ．电流的磁效应
D ．电磁感应定律 18. 三相变压器的额定电压是指( )
A ．相电压
B ．线电压
C ．空载时的相电压
D ．以上都不是
19. 变压器一次、二次绕组中不能改变的物理量是( )
A ．电压
B ．电流
C ．阻抗
D ．频率 20. 油浸式三相变压器绕组放在油箱中的原因是( )
A ．电绝缘、散热
B ．防爆
C ．隔离
D ．润滑
第3页 共4页 第4页 共4页
装订
线内不
要答题
二、计算题(每题10分，共40分)
1. 已知某单相变压器的一次绕组电压为3300V ，二次绕组电压为220V ，若二次绕组接
入一个阻抗为11Ω的电阻(忽略变压器的漏磁和损耗)，试求变压器的变压比及一次、二次绕组中电流各为多少？
2. 有一电压比为220V /110V 的降压变压器，如果在二次绕组接上8Ω电阻，求变压器一
次绕组的输入阻抗。
3. 一台单相变压器，额定容量S N ＝100KV ·A ，额定电压U 1N ＝10KV 、U 2N ＝0.4KV ，
输出阻抗Z 2︱＝1.6Ω.试求该变压器的变压比、一次电流及输入阻抗。
4. 一台变压器一次绕组为300匝，变压比K ＝0.1。
当一次绕组接入220V 的工频电源时，
试计算二次绕组的匝数和输出电压各是多少？。
