《软件工程导论》实验报告(小组)
软件工程导论报告
实验一结构化分析实验1实验目的：通过此实验了解结构化分析的特点和步骤，和结构化分析所采用的大体图形工具。
2.实验内容：假设你在一所职业高中工作，负责该校信息系统的建设和保护。
财务科长请你研究用学校拥有的pc机生成工资明细表和各类财务报表的可能性。
3.实验要求：1．问题概念：请在这个阶段描述你需要解决的问题。
包括用户面临的问题和预期的项目规模。
最后生成一份问题概念报告书。
2．可行性研究：在这个阶段产生处置工资事务的大致进程，画出高层逻辑模型，而且画出相应的数据流图，成立数据字典。
3．对此系统进行本钱效益分析。
4.实验步骤：问题概念报告书1.项目名称：工资支付2.问题描述：该校一直由会计人工计算工资并编制财务报表，随着学校规模扩大工作量也愈来愈大。
目前每一个月都需要两名会计紧张工作半个月才能完成，不仅效率低而且本钱高。
此后学校规模将进一步扩大，人工计算工资的本钱还会进一步提高。
3.项目目标：1)研究开发费用较低的新工资支付系统的可能性。
4项目规模：1)开发本钱应该不超过万元5.初步假想：1)用学校自己的计算机系统生成工资明细表和财务报表6.可行性研究：为了更全面地研究工资支付项目的可能性，建议进行大约历时两周的可行性研究。
这个研究的本钱不超过4000元。
可行性研究：1.处置工资事务的大致进程：1)每一个月月末教师把他们当月实际讲课时数记录在课时表上，由各系汇总后交给财务科，职工把他们当月完成承包任务的情况记录在任务表上，汇总后交给财务科。
2)两名会计按照这些原始数据计算每名教职工的工资，编制工资表、工资明细表和财务报表。
然后，把记有每名教职工工资总额的工资表报送银行。
3)由银行把钱打到每名教职工的工资存折上，同时把工资明细表发给每名教职工。
2高层逻辑模型：.数据流图：数据字典：1)名字：讲课情况记录表别名：描述：记录每一个教师的当月完成的课时及任务。
概念：讲课情况记录表=教职工编号+姓名+职务+职称+大体工资+生活补助+书报费+交通费+洗理费位置：输出到打印机2)名字：教职工编号别名：描述：唯一的标识一个教职工概念：教职工编号=8{字符}8位置：讲课情况记录表3)名字：每一个人当月的实发工资数别名：描述：记录每一个教师当月应发的工资数概念：每一个人当月的实发工资数=课时费+职位津贴-个人所得税-住房公积金-保险费位置：工资明细表4)名字：工资明细表别名：描述：记录每一个教职工每一个月应得的和应扣除的费用概念：工资明细表=每一个人当月的实发工资数+课时费+职位津贴+个人所得税+住房公积金+保险费位置：输出到打印机本钱效益分析：1.低本钱系统：解决方案：把每一个月发一次工资改成每两个月发一次工资，则人工计算工资的本钱大约可减少一半，即每一年可节省万元。
软件工程试验报告
软件工程试验报告第一篇：软件工程试验报告实验项目名称：需求分析（所属课程：软件工程概论）1．实验目的1.选择要设计的系统，使用UML进行需求分析，了解所要完成系统的功能需求，性能需求，接口需求等。
2.学习实使用Rational Rose 或其它软件工程工具绘制用例图、活动图。
2．实验内容使用Rose 绘制系统的用例图。
1.Rational Rose介绍Rational Rose是基于UML而产生的，是软件开发过程中的不可或缺的一个建模工具。
（1）Rational Rose的特点：λ支持多种语言,如Ada、CORBA、Visual Basic、Java等；λ支持模型的Internet发布；λ可以生成简单、清晰且定制灵活的文档；λ双向工程保证了模型和代码高度一致；λ支持逆向工程，建立代码框架；λ支持多种关系型数据库的建模；λ从需求分析到测试，在整个软件生命周期中，都为团队开发提供强有力的支持。
（2）Rational Rose的作用λ整个开发团队可以使用用例图，来获得一个系统高层次的视图，并且可以协商项目的范畴；λ项目经理可以使用用例图和文档，把项目分解成便于管理的多个模块；λ系统分析员和客户在看到用例规格描述文档的时候，就可以明白系统将会提供什么样的功能；λ技术编写者在看到用例规格描述文档时，就可以着手编写用户手册和培训计划；λ系统分析员和软件开发者在看到时序图和协作图时，就可以明白整个系统的逻辑流程、对象以及对象之间的消息2.安装Rational Rose ①双击Rational Rose 2007的安装程序，进入安装界面；按照系统提示一步一步完成系统的安装。
其中在选择安装产品时，选择“Rational Rose Enterprise Edition”；并且在设置创建程序位置时，选择创建一个本地的应用程序而非网络的，即选择“Desktop installation from CD”。
②安装成功，进入Rational Rose界面，如图1-1所示。
软件工程实验报告
软件工程实验报告1. 引言在本次实验中，我们小组对软件工程的相关原理进行了实践探索。
通过实际操作，我们学习了软件开发的基本流程，并在此基础上完成了一个简单的软件项目。
本报告将详细介绍我们的实验方法、过程和结果。
2. 实验目标本实验的主要目标是让我们理解并熟悉软件工程的基本概念和方法，包括需求分析、设计、编码、测试和维护等环节。
通过完成一个小型软件项目，我们可以实际体验到软件工程的整个生命周期，并了解其中的各个环节的重要性。
3. 实验方法我们选择了一种敏捷开发方法作为实验的基本框架，并结合具体需求进行了适当的调整。
在产品规划和需求分析阶段，我们与客户进行了充分的沟通，并明确了软件的功能需求和非功能需求。
然后，我们进行了系统设计，并将设计方案转化为具体的软件模块。
接下来，我们进行了编码工作，并进行了单元测试和集成测试。
最后，我们对软件进行了系统测试，并进行了性能测试和用户验收测试。
4. 实验过程在实验过程中，我们按照敏捷开发的原则进行了任务的拆分和分配。
我们设立了每日的站立会议，用于协调各个团队成员的进展并解决可能出现的问题。
在每个迭代周期结束后，我们进行了迭代评审，并对下一轮迭代进行规划。
这样的循环持续进行，直到我们完成了整个软件项目。
期间，我们还进行了代码审查和用户反馈收集，以便及时改进。
5. 实验结果最终，我们成功地完成了目标软件的开发，并通过了用户的验收测试。
该软件可以实现用户的基本需求，且具备良好的性能和稳定性。
通过这次实验，我们更深入地了解了软件工程的实际应用，并掌握了一些常用的开发工具和技巧。
同时，我们也意识到在软件开发中，团队合作和迭代开发的重要性。
6. 实验总结通过这次实验，我们对软件工程的实践过程有了更为深刻的理解。
我们经历了需求分析、设计、编码、测试等各个环节，并成功地完成了一个小型软件项目。
通过实践，我们发现了软件工程方法在提高开发质量和效率方面的价值。
同时，我们也认识到软件开发是一个不断迭代、不断优化的过程，只有与团队紧密合作并且持续改进，才能实现最终的成功。
软件工程导论报告
软件工程导论报告实验报告课程名称实验题目学生学号实验目的：本课程实验的教学目标在于通过绘制数据流图、实体关系图、用例图、状态图等实验，重点熟悉软件设计中的逻辑模型设计方法及其绘制工具软件，从软件工程角度理解和掌握软件设计开发过程。
实验条件：电脑一台、能上网查阅资料。
实验项目一熟悉软件工程工具 1.实验目的、任务：通过创建、编辑、保存一个简单的Visio图形文件，让学生学习掌握Microsoft Office Visio 的基本用法，掌握使用Microsoft Office Visio绘制业务流程图、数据流图、功能模块图、软件结构图和软件界面的方法。
2.实验基本要求：熟练应用Visio绘制软件开发图形的基本操作。
3.实验内容：打开Microsoft Office Visio，按照给出的业务流程图、数据流图、功能模块图、软件结构图和软件界面，绘制出相同的图形。
实验结果：软件工程姓名日期班级 2021-6-10 实验项目二绘制数据流图和实体关系图 1.实验目的、任务：能够根据业务描述，分析设计并绘制其数据流图和实体关系图。
2.实验基本要求：基本掌握数据流图和实体关系图的分析设计方法。
3.实验内容：银行计算机储蓄系统的工作过程大致如下：储户填写的存款单或取款单由业务员输入系统，如果是存款则系统记录存款人姓名、住址(或电话号码)、身份证号码、存款类型、存款日期、到期日期、利率及密码(可选)等信息，并印出存单给储户；如果是取款而且存款时留有密码，则系统首先核对储户密码，若密码正确或存款时未留密码，则系统计算利息并印出利息清单给储户。
要求用数据流图描绘本系统的功能，并用实体关系图描绘系统中的数据对象。
实验结果：数据流图： E-R图：实验项目三绘制用例图和状态图 1.实验目的、任务：掌握用例图分析方法和绘制方法，掌握状态分析方法和状态图的绘制方法。
2.实验基本要求：能够根据业务描述分析绘制用例图和状态图，能够熟练使用绘图工具软件绘制出用例图和状态图。

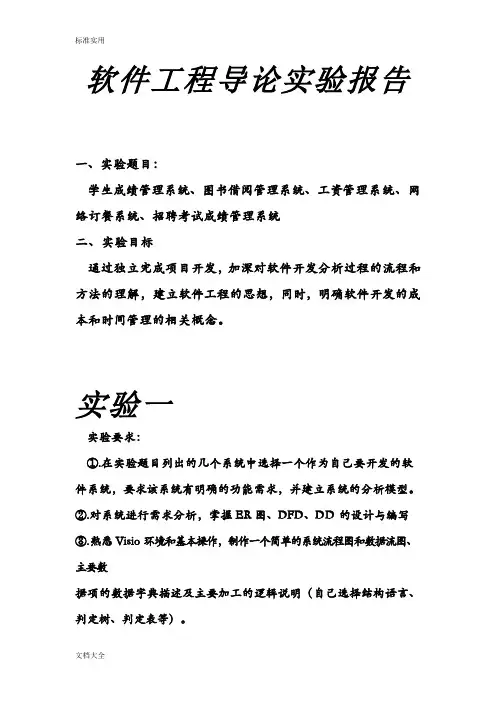

软件工程导论实验报告材料
软件工程导论实验报告一、实验题目：学生成绩管理系统、图书借阅管理系统、工资管理系统、网络订餐系统、招聘考试成绩管理系统二、实验目标通过独立完成项目开发，加深对软件开发分析过程的流程和方法的理解，建立软件工程的思想，同时，明确软件开发的成本和时间管理的相关概念。
实验一实验要求：①.在实验题目列出的几个系统中选择一个作为自己要开发的软件系统，要求该系统有明确的功能需求，并建立系统的分析模型。
②.对系统进行需求分析，掌握ER图、DFD、DD的设计与编写③.熟悉Visio环境和基本操作，制作一个简单的系统流程图和数据流图、主要数据项的数据字典描述及主要加工的逻辑说明（自己选择结构语言、判定树、判定表等）。
④.撰写需求分析规格说明书用户需求分析作为图书管理系统，其主要的需求人员是借阅者，借阅者对其的要求可以大体概括如下：1)能按各种方式，比如书名、编号、作者等查询图书馆的藏书情况；2)能熟悉使用图书管理系统；3)能方便地借阅图书、续借图书、归还图书；4)能查询自己的基本资料、借阅图书情况；5)能方便图书管理员对图书的录入登记、注销；6)能方便对新生的登记或注销已经毕业学生的信息；7)能及时发布一些学院学生借阅图书超期情况、馆内藏书情况等。
功能说明1）、读者管理系统（1）未注册者可以进入注册系统进行注册；（2）已注册借阅者可按姓名、编号或身份证号登陆进入借阅者检索系统查询借阅者情况；（3）、已注册借阅者可按书名、出版社或作者对图书信息进行检索查询或提出预约请求；2）、图书管理员管理系统（1）图书管理员通过图书管理员身份认证进入图书管理员管理系统；（2）读者可借阅在库图书；（3）在规定期限内借阅者归还借阅图书；（4）读者在不违规情况下可继续借阅已借阅图书；（5）读者可以预约图书。
3）、系统管理员管理系统（1）系统管理员通过系统管理员身份认证进入系统管理员管理系统；（2）系统管理员可以对图书进行图书管理（如：查询、删除、修改图书资料或图书分类查询修改、删除管理）；（3）系统管理员可以对借阅者进行学生管理（如：查询、删除、修改借阅者信息或借阅者类别修改、删除管理，查询浏览借阅者详细资料，包括借阅次数，登陆次数，最后登陆时间）；4）、罚款管理系统（1）罚款管理员通过罚款管理员身份认证进入罚款管理系统；（2）罚款处理可以读取借阅信息表再生成超时罚款信息表，通过超时罚款信息表可以生成罚款单给罚款管理员；（3）图书管理员告知罚款系统图书超时未还，经罚款管理员鉴定后，对图书进行注销处理且罚款管理员对借阅者进行罚款处理。
软件工程导论实验报告

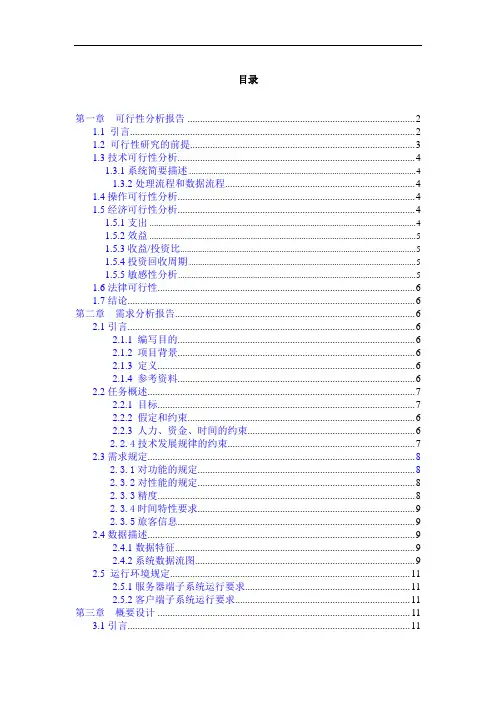

目录第一章可行性分析报告 (2)1.1 引言 (2)1.2 可行性研究的前提 (3)1.3技术可行性分析 (4)1.3.1系统简要描述 (4)1.3.2处理流程和数据流程 (4)1.4操作可行性分析 (4)1.5经济可行性分析 (4)1.5.1支出 (4)1.5.2效益 (5)1.5.3收益/投资比 (5)1.5.4投资回收周期 (5)1.5.5敏感性分析 (5)1.6法律可行性 (6)1.7结论 (6)第二章需求分析报告 (6)2.1引言 (6)2.1.1 编写目的 (6)2.1.2 项目背景 (6)2.1.3 定义 (6)2.1.4 参考资料 (6)2.2任务概述 (7)2.2.1 目标 (7)2.2.2 假定和约束 (6)2.2.3 人力、资金、时间的约束 (6)2.2.4技术发展规律的约束 (7)2.3需求规定 (8)2.3.1对功能的规定 (8)2.3.2对性能的规定 (8)2.3.3精度 (8)2.3.4时间特性要求 (9)2.3.5旅客信息 (9)2.4数据描述 (9)2.4.1数据特征 (9)2.4.2系统数据流图 (9)2.5 运行环境规定 (11)2.5.1服务器端子系统运行要求 (11)2.5.2客户端子系统运行要求 (11)第三章概要设计 (11)3.1引言 (11)3.1.1编写目的 (11)3.1.1项目背景 (11)3.1.1定义 (12)3.2任务概述 (12)3.2.1目标 (12)3.2.2运行环境 (12)3.2.3需求概述 (12)3.3总体设计 (13)3.3.1处理流程 (13)3.3.2客户机程序流程 (13)3.3.3总体结构设计 (14)3.3.4功能分配 (14)3.4 接口设计 (14)3.4.1外部接口 (14)3.4.2软件接口 (15)3.4.3硬件接口 (15)3.4.4内部接口 (15)3.5 数据结构设计 (15)3.5.1 数据库数据结构设计 (15)3.5.2物理结构设计 (16)3.5.3 数据结构与程序关系 (17)3.6 运行设计 (17)3.6.1 运行模块的组合 (17)3.6.2 运行控制 (17)3.6.3 运行时间 (17)3.7出错处理设计 (17)3.7．1出错输出信息 (18)3.7．2出错处理对策 (18)3.8安全保密设计 (19)3.9维护设计 (19)第四章详细设计 (19)4.1引言 (19)4.1.1编写目的 (19)4.1.2项目背景 (19)4.1.3文中定义和缩写 (20)4.1.4参考资料 (20)4.2总体设计 (20)4.2.1需求概述 (20)4.3程序描述 (21)4.4代码设计 (21)4.5测试项目说明 (22)4.5.1测试项目名称及测试内容 (22)4.5.2测试用例 (22)第五章基于面向对象技术的机票预订系统开发 (23)5.1引言 (23)5.2需求分析 (23)5.3UML系统建模 (24)5.3.1机票预订系统的用例分析 (24)5.3.2机票预订系统的域类分析 (24)5.3.3机票预订系统的功能设计 (25)5.4数据库分析 (25)5.4.1E-R图分析 (25)5.4.2创建数据库 (26)5.5界面设计 (26)5.6代码分析和实现 (26)5.7小结 (27)第六章测试 (27)6.1测试计划 (27)6.1.1 编写目的 (27)6.1.2任务概述 (27)6.1.3 计划 (28)6.1.4测试项目说明 (29)6.1.5 条件 (29)6.2 测试分析报告 (30)6.2.1编写目的 (30)6.2.2 测试计划执行情况 (30)6.2.3软件需求测试结论 (31)6.2.4评价 (31)6.2.5建议 (31)6.2.6 测试结论 (31)第七章程序维护手册 (31)7.1 引言 (31)7.2 系统说明 (33)7.2.1 系统用途 (33)7.2.2安全保密 (33)7.2.3总体说明 (33)7.3 维护过程 (33)7.3.1 规则 (33)7.3.2 验证过程 (34)7.3.3 出错及纠正方法 (34)7.3.4 专门维护过程 (34)7.3.5 程序清单及流程图 (34)第八章总结性报告 (35)8.1 过程 (35)8.2 总结 (35)第一章可行性分析报告1.1 引言航空公司为方便旅客乘机，需要开发一个新机票预定系统。
软件工程导论实验报告
.
ER模型图
程序流程图
.
.
数据字典
图书管理系统数据流图中，数据信息和处理过程需要通过数据字典才能描述 清楚。在定义的图书管理系统数据字典中， 主要对数据流图中的数据项、 数据流、 数据存储和处理过程进行说明。 （1）数据项描述
1）数据项名称：借书证号 含义说明：惟一标识一个借书证 类型：字符型 长度： 50
.
.
逻辑关系：不允许为空 2）数据项名称：用户名 含义说明：读者的名称 类型：字符型 长度： 20 逻辑关系：不允许为空 3）数据项名称：密码 含义说明：对用户名和操作员管理员进行加密 类型：字符型 长度： 10 逻辑关系：允许为空 4）数据项名称：性别 类型：字符型 长度： 10 逻辑关系：允许为空 5）数据项名称：所在系别 类型：字符型 长度： 10 逻辑关系：允许为空 6）数据项名称：所在班级 类型：字符型 长度： 10 逻辑关系：允许为空 7）数据项名称：操作员名称 类型：字符型 长度： 30 逻辑关系：不允许为空 8）数据项名称：操作员简称 含义说明：惟一标识一个操作员 类型：字符型 长度： 10 逻辑关系：不允许为空 9）数据项名称：操作员级别 含义说明：对操作员和管理员进行区分 类型：字符型 长度： 10 逻辑关系：不允许为空 10）数据项名称：图书编号 含义说明：惟一标识一个图书 类型：字符型 长度： 10 逻辑关系：不允许为空 11）数据项名称：图书名称 类型：字符型
（ 2）读者可借阅在库图书； （ 3）在规定期限内借阅者归还借阅图书； （ 4）读者在不违规情况下可继续借阅已借阅图 书； （ 5）读者可以预约图书。 3）、系统管理员管理系统 （ 1）系统管理员通过系统管理员身份认证进入 系统管理员管理系统； （ 2）系统管理员可以对图书进行图书管理 （如：查询、删除、修改图书资料或图书分类查询 修改、删除管理）； （ 3）系统管理员可以对借阅者进行学生管理 （如：查询、删除、修改借阅者信息或借阅者类别 修改、删除管理，查询浏览借阅者详细资料，包括借 阅次数，登陆次数，最后登陆时间）； 4）、罚款管理系统
软件工程实验报告
实验报告课程名称：软件工程导论实验名称：患者监护系统实验地点：逸夫楼402专业班级：软件1510 学号：2015005786 学生：唐国亮指导教师：冬华2017年3月29日患者监护系统项目简介1．系统简介目前住院病人主要由护士护理，这样做不仅需要大量护士，而且由于不能随时观察病人的病情变化，还会延误抢救时间。
因此，某医院想开发一个以计算机为中心的患者监护系统。
医院要求该系统能够随时接收病人的生理信号（血压、体温、脉搏、心电图等），监视病员的病症；定时记录病人情况以形成患者日志（定时更新病历）；当某个病人的生理信号超出医院的规定的安全围时向值班护士发出警告信息（病员出现异常情况时报警）；同时，护士在需要时还可要求系统打印某个病人的病情报告（随机地产生某一病员的病情报告）。
2．技术要求和限制条件（1）当病人的生理信号发生变化时，都应增加相关病人病历库的记录；（2）系统的外部项至少包括：病人、护士。
实验一患者监护系统的需求分析1.任务概述1.1目标：根据接收到的生理信号，帮助医院监控病人的各信息。
1.2运行环境：win10,office 20161.3条件与约束：1.当病人的生理信号发生变化时，都应增加相关病人病历库的记录；2.系统的外部项至少包括：病人，护士。
1.4功能描述：1.接受病人的生理信号。
2.定时更新病历。
3.病员出现异常情况时报警。
4.随机地产生某一病员的病情报告。
2.数据描述2.1输入输出输入项至少包括：病人的生理信号和医院规定的安全数据围输出项至少包括：患者日志和患者的病情报告。
2.2数据流图2.3数据字典（1）数据流条目（c）多层数据流图患者安全范围患者信息=+年龄+性别+科室+床号+编号生理信号=血压+体温+脉搏+心电图警报信息=+年龄+性别+科室+床号+编号+非正常生理数据病情报告=患者+年龄+性别+科室+床号+编号+生理数据超出安全围数据=患者+年龄+性别+科室+床号+编号+正常生理数据（2）数据存储条目文件名：病人信息组成：+年龄+性别+科室+床号+编号组织方式：索引文件，以编号为关键文件名：患者安全围组成：生理名字+正常数据围文件名：患者日志组成：+年龄+性别+科室+床号+编号+病人情况组织方式：索引文件，以编号为关键（3）数据项患者名字：别名：无类型：字符型长度：2{汉字}15编号：别名：无类型：整型长度：5位生理信号：别名：无类型：浮点型长度：6位（4）加工条目加工名：患者监护系统输入：生理信号，安全围输出：患者日志，病情报告加工名：录入储存处理输入：生理信号加工逻辑：接收存储生理信号If 生理信号正常Then 定时更新到患者日志中Else 发出警报加工名：更新日志输入：生理信号输出：日志数据加工逻辑：添加生理信号信息加工名：护士查询输入：患者信息输出：病情报告加工逻辑：If信息正确Then 从患者日志中查询到该病人信息并打印病情报告Else 显示错误3．数据库描述采用SQL数据库，信息放在服务器端数据库中，用户登陆系统，进行相关操作。
