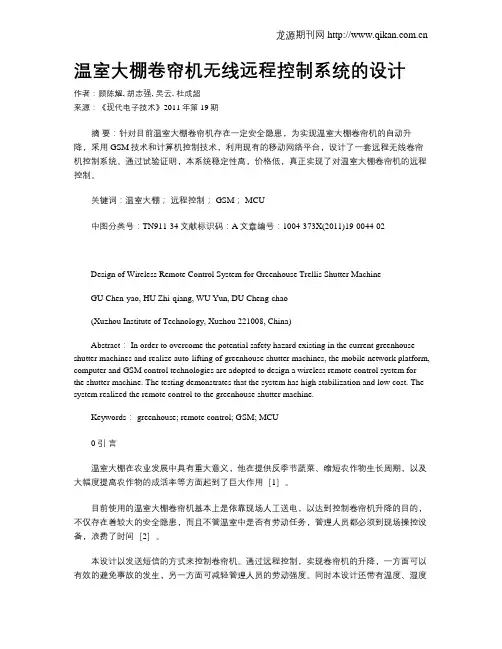

温室大棚卷帘机无线远程控制系统的设计
温室大棚卷帘机无线远程控制系统的设计作者：顾陈耀, 胡志强, 吴云, 杜成超来源：《现代电子技术》2011年第19期摘要：针对目前温室大棚卷帘机存在一定安全隐患，为实现温室大棚卷帘机的自动升降，采用GSM技术和计算机控制技术，利用现有的移动网络平台，设计了一套远程无线卷帘机控制系统。
通过试验证明，本系统稳定性高，价格低，真正实现了对温室大棚卷帘机的远程控制。
关键词：温室大棚；远程控制； GSM； MCU中图分类号：TN911-34文献标识码：A文章编号：1004-373X(2011)19-0044-02Design of Wireless Remote Control System for Greenhouse Trellis Shutter MachineGU Chen-yao, HU Zhi-qiang, WU Yun, DU Cheng-chao(Xuzhou Institute of Technology, Xuzhou 221008, China)Abstract： In order to overcome the potential safety hazard existing in the current greenhouse shutter machines and realize auto-lifting of greenhouse shutter machines, the mobile network platform, computer and GSM control technologies are adopted to design a wireless remote control system for the shutter machine. The testing demonstrates that the system has high stabilization and low cost. The system realized the remote control to the greenhouse shutter machine.Keywords： greenhouse; remote control; GSM; MCU0 引言温室大棚在农业发展中具有重大意义，他在提供反季节蔬菜、缩短农作物生长周期，以及大幅度提高农作物的成活率等方面起到了巨大作用［1］。
智慧大棚智能控制系统建设方案
未来发展趋势预测和战略建议
技术创新方向
未来智慧大棚将更加注重技术创新，包括人工智 能、大数据、物联网等技术的深度融合与应用。
国际化拓展与合作
智慧大棚企业将积极拓展国际市场，加强与国际 先进企业的合作与交流，提升国际竞争力。
政策支持与产业协同
政府将继续加大对智慧农业的政策支持力度，推 动产业协同发展，提升农业生产效率和质量。
系统测试方案制定和执行情况回顾
测试方案制定
根据系统需求和功能设计，制定详细的测试计划，包 括测试目标、测试方法、测试环境等。
测试执行过程
按照测试计划，对系统的各个功能模块进行逐一测试 ，记录测试结果并进行分析。
问题跟踪与解决
针对测试过程中发现的问题，及时跟踪并解决，确保 系统稳定性和可靠性。
测试结果分析及改进措施提
系统应具备高稳定性、高可靠性 、高扩展性等性能特点，确保长 时间稳定运行，满足大规模应用
需求。
安全需求
系统需采取严格的安全措施，确 保数据传输、存储和处理的安全 性，防止数据泄露和非法访问。
项目目标与预期成果
项目目标：通过建设智能控制系统，实现对智慧大棚环 境的精准调控和农作物的科学管理，提高农作物产量和 品质，降低生产成本，推动农业现代化发展。 构建完善的智能控制系统架构，实现大棚内环境参数的 实时监测和远程控制；
数据处理
控制中心对接收到的数据进行处理和分析，生成 相应的控制指令。
数据存储、分析和可视化展示方法
01
02
03
数据存储
采用数据库管理系统对采 集的数据进行存储和管理 ，确保数据的安全性和可 靠性。
数据分析
运用数据挖掘和分析技术 对存储的数据进行分析， 提取有用信息以指导大棚 管理决策。

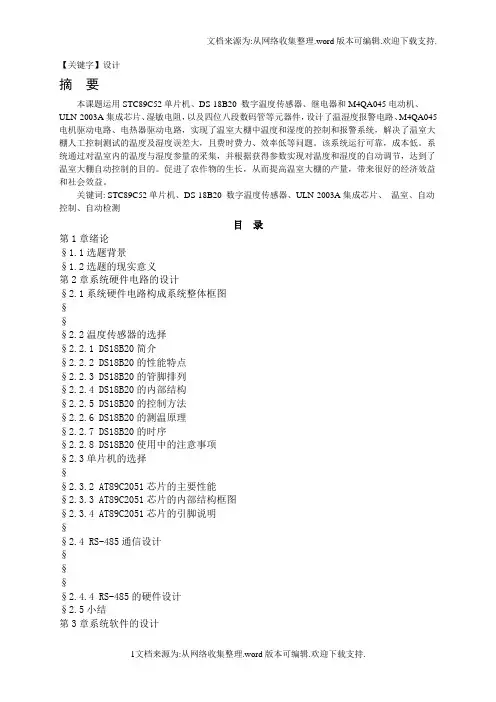

【设计】最新温室大棚操纵系统设计
【关键字】设计摘要本课题运用STC89C52单片机、DS-18B20 数字温度传感器、继电器和M4QA045电动机、ULN-2003A集成芯片、湿敏电阻，以及四位八段数码管等元器件，设计了温湿度报警电路、M4QA045电机驱动电路、电热器驱动电路，实现了温室大棚中温度和湿度的控制和报警系统，解决了温室大棚人工控制测试的温度及湿度误差大，且费时费力、效率低等问题。
该系统运行可靠，成本低。
系统通过对温室内的温度与湿度参量的采集，并根据获得参数实现对温度和湿度的自动调节，达到了温室大棚自动控制的目的。
促进了农作物的生长，从而提高温室大棚的产量，带来很好的经济效益和社会效益。
关键词: STC89C52单片机、DS-18B20 数字温度传感器、ULN-2003A集成芯片、温室、自动控制、自动检测目录第1章绪论§1.1选题背景§1.2选题的现实意义第2章系统硬件电路的设计§2.1系统硬件电路构成系统整体框图§§§2.2温度传感器的选择§2.2.1 DS18B20简介§2.2.2 DS18B20的性能特点§2.2.3 DS18B20的管脚排列§2.2.4 DS18B20的内部结构§2.2.5 DS18B20的控制方法§2.2.6 DS18B20的测温原理§2.2.7 DS18B20的时序§2.2.8 DS18B20使用中的注意事项§2.3单片机的选择§§2.3.2 AT89C2051芯片的主要性能§2.3.3 AT89C2051芯片的内部结构框图§2.3.4 AT89C2051芯片的引脚说明§§2.4 RS-485通信设计§§§§2.4.4 RS-485的硬件设计§2.5小结第3章系统软件的设计§3.1系统主程序§3.2系统部分子程序§3.2.1 DS18B20初始化子程序§3.2.2 DS18B20读子程序§3.2.3 DS18B20写子程序(有具体的时序要求) §3.2.4 DS18B20定时显示子程序§3.2.5 DS18B20温度转换子程序§3.3 DS18B20的流程图第4章总结参考文献致谢第一章绪论1.1选题背景在人类的生活环境中，温湿度扮演着极其重要的角色。
智能大棚控制策划书模板3篇
智能大棚控制策划书模板3篇篇一智能大棚控制策划书模板一、项目概述1. 项目背景随着科技的不断发展，智能大棚控制系统已经成为现代农业的重要组成部分。
本项目旨在设计一套智能大棚控制系统，实现对大棚内环境的智能化控制，提高农业生产效率和质量，降低劳动力成本。
2. 项目目标实现对大棚内温度、湿度、光照等环境参数的实时监测和控制。
提供智能化的灌溉、通风、施肥等控制策略，提高资源利用效率。
实现远程监控和管理，方便用户随时随地进行操作。
提高大棚内农作物的产量和质量，增加农民收入。
二、系统设计1. 系统架构智能大棚控制系统主要由传感器、执行器、控制器、通信模块和监控平台等部分组成。
传感器负责采集大棚内的环境参数，执行器负责执行控制命令，控制器负责处理传感器数据并发出控制指令，通信模块负责将数据至监控平台，监控平台则负责显示和管理数据。
2. 传感器选型温度传感器：采用数字温度传感器 DS18B20，能够实时监测大棚内的温度变化。
湿度传感器：采用电容式湿度传感器 HIH3610，能够准确测量大棚内的湿度情况。
光照传感器：采用 BH1750 光照传感器，能够实时监测大棚内的光照强度。
土壤湿度传感器：采用 FDS100 土壤湿度传感器，能够实时监测大棚内的土壤湿度情况。
3. 执行器选型电磁阀：用于控制灌溉系统的开启和关闭。
fan：用于控制通风系统的运行。
led：用于控制光照系统的亮度。
4. 控制器选型采用 STM32F103C8T6 作为系统的核心控制器，该芯片具有高性能、低功耗、丰富的 GPIO 接口等特点，能够满足系统的需求。
5. 通信模块选型采用 ESP8266 作为系统的通信模块，该模块支持 Wi-Fi 连接，能够将大棚内的环境参数至监控平台。
6. 监控平台设计实时数据显示：显示大棚内的环境参数、设备运行状态等信息。
历史数据查询：查询大棚内的历史环境参数和设备运行记录。
控制策略设置：设置大棚内的灌溉、通风、施肥等控制策略。
温室大棚卷帘机的设计
扬州职业大学专科生毕业论文（设计）题目日光节能温室大棚卷帘机的设计学院机械工程学院专业班级09机械（5）班学生姓名陈敏华指导教师居安详撰写日期：2011年05月10日摘要随着城乡人民生活水平的提高，冬季栽培鲜菜、鲜果的温室大棚蓬勃发展，规模越来越大。
但是，草帘每天都要卷起和铺放，耗用菜农很多的精力和体力，为了节约每次升降帘子的时间，设计套管式温室大棚卷帘机，每次一个或者两个人在十分钟左右的时间就能完成卷帘、放帘作业，这样可以大大延长室内的光照时间。
针对温室大棚用户的实际情况，设计一种套管式卷帘机，并对关键结构进行运动分析与受力分析，对其主要结构的技术参数进行分析与计算，以完善机器结构和工作原理。
该种形式的卷帘机适合棚长较小的温室大棚的设计工作，其传动方式为电动机通过二级皮带传动和一级蜗杆减速器实现减速，并通过凸缘联轴器与卷帘轴相连。
该卷帘机采用一级蜗杆减速器能够很大程度上减小减速器的设计尺寸；蜗杆头数采用单头不但加工容易，而且具有自锁性能，能够在一定程度上减少安全事故。
套管式卷帘机通过电动机的正反转实现卷帘和放帘作业。
关键词：温室大棚；卷帘机；传动Designing of Automatic Met Roller for Solar GreenhouseAbstractWith the improvement of living standards of urban and rural people.Growing of fresh vegetables and fruit, the winter of greenhouse trellis vigorous development, scale is getting bigger and bigger. But every day, careless, heigher up and lay out a lot of energy and energy vegetable, in order to save the time, every time lifting curtain design casing type greenhouse trellis shutter machine, every time one or two in ten minutes of time will finish the shutter, put shade homework, so can greatly extend indoor illumination time. According to the actual situation of greenhouse trellis users, design a kind of casing type shutter machine, and the key structure with stress analysis, motion analysis of the main structure of the technical parameters is analyzed and calculated, consummates machine structure and work principle. The form of shutter machine suitable for tents long lesser greenhouse trellis design work, the transmission way through the secondary for motor belt transmission and level, and achieve slowdown worm reducer by lugs coupling and shutter shaft connected. This shutter machine adopts level 1 worm reducer can largely reduce the design of the speed reducer size; Using single head not only worm broken down easy processing, but also the lock performance, can, to some extent, reduce safety accidents. Casing type shutter machine through motor positive &negative realize shutter and put shade homework.Key Words：Solar Greenhouse；Met Roller；Transmission目录1引言 (1)2套管式卷帘机方案的确定 (2)2.1整机结构 (2)2.2温室大棚尺寸及要求 (3)2.3卷帘转角及自由度的确定............................. 错误！未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
温室大棚卷帘机控制系统总体方案设计是根据其功能而设计的，从全局的角度，以系统的观点而进行整体方面的设计，主要由GSM短信收发模块、温度显示模块、矩阵键盘设置模块，步进电机模拟卷帘机模块等组成。
2.1结构设计
（图2-1总体框架结构图）
其中AT89S52单片机作为本系统的主控制模块。按键设置模块可设置最低报警温度和管理人员手机号码。GSM模块中的短信内容由单片机进行判别，如读到升起的指令，卷帘机往上卷，若为降指令，则往下卷。同时18B20温度传感器将检测到的温度传输到LCD显示，温度一旦低于设置的值，单片机发短信给GSM，提示管理人员降下帘子。
在这里，着重介绍下SYNC引脚，因为该引脚可以很好的反映TC35的工作状态。
SYNC引脚可以用来输出一个同步信号（synchronization signal），也可以在应用时来控制一个LED灯的输出状态。SYNC端通过一个三极管或门电路来控制LED。
一个简单的电路接法是：
SYNC端通过一电阻接到NPN三极管（如9013）的基极，射极直接接地，集电极通过一个接限流电阻接到LED的负端，LED的正端接VCC。LED的工作模式完全类同于同步信号，显示的是TC35的工作状态：
（2）温度检测电路
温度检测采用数字温度计DS18B20。如图（3.3.1）
（图3-3-1）
3.3.21602字符型LCD液晶屏
（1）LCD简介
字符型液晶显示模块是一种专门用于显示字母、数字、符号等点阵式LCD，目前常用16*1，16*2，20*2和40*2行等的模块。本次设计选用的是长沙太阳人电子有限公司的1602字符型液晶显示器，下面介绍其用法。一般1602字符型液晶显示器实物如图3-3-2-1：
DS18B20温度传感器是美国DALLAS半导体公司最新推出的一种改进型智能温度传感器，与传统的热敏电阻等测温元件相比，它能直接读出被测温度，并且可根据实际要求通过简单的编程实现9～12位的数字值读数方式
独特的单线接口仅需要一个端口引脚进行通信；多个
DS18B20可以并联在惟一的三线上，实现多点组网功能；无须外部器件；可通过数据线供电，电压范围为3.0～5.5V；零待机功耗。零待机功耗；温度以９或１２位数字；管理人员可定义报警设置；报警搜索命令识别并标志超过程序限定温度（温度报警条件）的器件；负电压特性，电源极性接反时，温度计不会因发热而烧毁，但不能正常工作。
2.2本设计主要功能流程图
（图2-2功能流程图）
小节：本章对该设计的总体框架结构体系设计进行了论述，并对该设计的功能通过流程图的形式进行了介绍,硬件及软件模块的设计分别在第三章、第四章给以介绍。
第三章硬件设计模块
温室大棚卷帘机控制系统硬件模块主要由单片机主控制模块、GSM短信收发模块、温度显示模块、按键模块、步进电机仿卷帘机五大模块组成。下面分别对五大模块进行分析。
第一章绪论
1.1背景介绍
2009年12月8日傍晚，福兴地某村一位中年妇女到自家大棚上放草帘，由于没有及时停住卷帘机，导致绳子在铁杆上反缠，该妇女去拉绳子时，不慎被绳子缠住围巾，最终被勒住颈部，当场死亡。
1.2相关技术的情况
目前使用的温室大棚卷帘机是靠人工送电，以达到控制卷帘机升降的目的，存在着很大的安全隐患。卷帘机本是帮助人们干活的工具，可有时却成了杀人工具，而且不管温室中是否有劳动任务，管理人员必须亲自到温室按动按键实现卷帘机的升降，浪费了时间。
3.2.2TC35引脚极其用法简介
TC35有40个引脚，1～14引脚为电源部分，其中l～5引脚为电源电压输入端VBATT+6～10引脚为电源地GND，ll～12引脚为充电端，13引脚为对外输出电压(供外部电路使用)，24～29引脚为SIM卡连接端；33～40引脚为语音接口用来接电话手柄。15、30、31和32引脚为控制部分，15引脚为启动线IGT(Ignition)。当TC35通电后必须给IGT一个大于100 mV的低电平，模块才能启动。30引脚为RTCBACKup；31引脚为掉电控制；32引脚为SYNC，16～23引脚为数据输入／输出端。启动电路由漏极开路三极管控制。
1800MHz两个频段，所在频段功耗分别为2W（900M）和1W（1800M）。模块有AT命令集接口，支持文本和PDU模式的短消息、第三组的二类传真、以及2.4k，4.8k，9.6k的非透明模式。此外，该模块还具有电话簿功能、多方通话，漫游检测功能，常用工作模式有省电模式、IDLE、TALK等模式。通过独特的40引脚的ZIF连接器，实现电源连接、指令、数据、语音信号、及控制信号的双向传输。通过ZIF连接器及50Ω天线连接器，可分别连接SIM卡支架和天线。
（图3-1-2复位电路）（图3-1-3时钟电路）
3.2GSM短信收发模块
GSM短信收发的主要功能是收发短信，当温度低于设定的值时自动给管理人员发送短信，给以报警提示，同时接受管理人员回复的短信，通过单片机判断短信内容，控制卷帘机的升降。
3.2.1TC35模块简介
TC35是Siemens公司推出的新一代无线通信GSM模块，可以快速安全可靠地实现系统方案中的数据、语音传输、短消息服务(Short Message Service)和传真。模块的工作电压为3.3－5.5V，可以工作在900MHz和
（图3-3-2-1）
引脚功能说明
1602LCD采用标准的14脚（无背光）或16脚（带背光）接口，各引脚接口说明如下：
第1脚：VSS为地电源。
第2脚：VDD接5V正电源。
第3脚：VL为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度。
【1】LED灯灭，表示TC35电源关闭，处于休眠、报警或单纯的充电模式
【2】600 ms亮/ 600ms灭，表示未插入SIM卡，或者个人身份未登记/已注销，或者网络正在搜寻中，或者正在进行管理人员身份鉴定，或者网络注册正在进行中
【3】75ms亮/ 3s灭，表示网络注册成功（控制通道和管理人员交换信息完成），无来电
第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作。当RS和R/W共同为低电平时可以写入指令或者显示地址，当RS为低电平R/W为高电平时可以读忙信号，当RS为高电平R/W为低电平时可以写入数据。
第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。
第7～14脚：D0～D7为8位双向数据线。
第15脚：背光源正极。
第16脚：背光源负极。
（2）LCD显示电路
本设计液晶显示模块的设计如下图（3-3-2-2）所示,该电路实现的功能是：通过AT89S52的P00～P07八个口输出控制信号，控制液晶的8位双向数据线，通过单片机的P2.0、P2.1、P2.2向液晶模块发送命令，控制液晶执行各种命令，其中P2.2控制液晶的使能端，当E端由高电平跳变成低电平时，液晶模块执行命令，P2.1控制液晶模块的读写，高电平时进行读操作，低电平时进行写操作。当P2.0和P2.1共同为低电平时可以写入指令或者显示地址，当P2.0为低电平P2.1为高电平时可以读忙信号，当P2.0为高电平P2.1为低电平时可以写入数据,P2.0控制寄存器的选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
AT89S51具有如下特点：40个引脚，4k Bytes Flash片内程序存储器，128 bytes的随机存取数据存储器（RAM），32个外部双向输入/输出（I/O）口，5个中断优先级2层中断嵌套中断，2个16位可编程定时计数器,2个全双工串行通信口，看门狗（WDT）电路，片内时钟振荡器。
( 图3-1-1AT89S51引脚图 )
3.1.2复位电路
为确保单片机系统中电路稳定可靠工作，复位电路是必不可少的部分，复位电路有上电自动复位和按键复位两种，这里采用按键复位。其工作电路图（3.1.2）。
3.1.3时钟电路
时钟电路是单片机工作的心脏，它控制着单片机的工作节奏，单片机就是通过复杂的时序电路完成不同指令功能的。时钟的工作电路图如（3.1.3）。
3.1单片机主控制模块
本模块主要由单片机最小系统搭建而成，主要包括复位电路与时钟电路两大部分，这里单片机主要进行计算，判断，进制转换等一系列工作，也是整个系统中最关键的部分，下面具体介绍一下单片机主控制模块的各个组成。
3.1.1AT89S52功能简介
AT89S52和AT89S51（如图）基本是一样的，S52比S51多一个定时器，由于S52的定时器2不常用，故在此我们讨论S51，它是一个低功耗，高性能CMOS 8位单片机，片内含4k Bytes ISP(In-system programmable)的可反复擦写1000次的Flash只读程序存储器，器件采用ATMEL公司的高密度、非易失性存储技术制造，兼容标准MCS-51指令系统及80C51引脚结构，芯片内集成了通用8位中央处理器和ISP Flash存储单元，功能强大的微型计算机的AT89S51可为许多嵌入式控制应用系统提供高性价比的解决方案。
步进电机可以作为一种控制用的特种电机，利用其没有积累误差(精度为100%)的特点，广泛应用于各种开环控制。
现在比较常用的步进电机包括反应式步进电机（VR）、永磁式步进电机（PM）、混合式步进电机（HB）和单相式步进电机等。
3.5.2步进电机模拟卷帘机的设计
本设计步进电机及驱动器模块设计的电路如图所示，VCC接12V电源，GND接地，A+、A-，B+、B-分别连接步进电机的四根接线，CP+、CP-、CW+、CW-分别连接单片机P10—P13口。
3.4.2键盘电路设计
矩阵键盘引脚接法及其电路图3-4-2：
（图3-4-2）
3.5步进电机仿卷帘机模块
现实生活中本模块是卷帘机控制，卷帘机主要由直流电机和减速器组成。本设计用二相四线步进电机模拟卷帘机的升降。
