钻孔桩成孔施工记录
人工挖孔灌注桩成孔施工记录
人工挖孔灌注桩成孔施工记录日期：2024年3月15日地点：XX工地一、施工前准备1.检查施工设备，包括挖掘机、搅拌机等，确保其正常运转。
2.验收施工材料，如水泥、砂石等，确保质量合格、数量足够。
二、桩基定位1.根据设计图纸确定桩基位置，并使用准确的测量工具进行测量，确保位置准确。
2.标记桩基位置，便于后续施工操作。
三、挖孔施工1.使用挖掘机进行挖孔作业，按照设计要求逐层逐段进行挖掘。
2.注意挖孔过程中的水平度和垂直度控制，保证桩孔的准确度和垂直度。
3.挖孔深度达到设计要求后，进行土样采集，送往实验室进行土层分析。
四、清洁孔底1.使用吸尘器或人工清理工具清理桩孔底部的杂物，确保孔底干净。
2.检查桩孔底部是否有裂缝或松散土壤，如果有，应及时修补或加固。
五、灌注混凝土1.搅拌混凝土时，按照设计要求控制水灰比，确保混凝土强度合格。
2.将混凝土倒入桩孔中，使用振捣器进行振捣，保证混凝土的密实度。
3.在灌注混凝土的过程中，进行充分的搅拌，避免混凝土分层或气泡产生。
六、施工记录1.记录施工过程中的关键参数，包括挖孔深度、孔径、混凝土用量等。
2.对每个孔进行编号，并记录编号与位置的对应关系，便于后续验收。
七、现场验收1.在灌注混凝土完成后，进行现场验收。
主要包括检查混凝土强度、外观质量等，确保符合设计要求。
2.如有不合格情况，则应及时纠正，例如对混凝土进行重新浇筑，或进行必要的修补工作。
八、施工总结1.对施工过程中的问题与经验进行总结，记录并以供后续施工参考。
2.整理施工记录，归档存档，以备查阅与验收。
施工结束后，进行严格的桩基验收，并对合格的桩基进行保护措施，确保其稳定性和耐久性。
以上是本次人工挖孔灌注桩成孔施工记录，施工过程中需严格按照设计要求和操作规程进行，确保施工质量。
钻孔灌注桩成桩施工记录
钻孔灌注桩成桩施工记录一、工程概况本次施工的项目为_____，位于_____。
钻孔灌注桩的设计桩径为_____mm，桩长为_____m，桩身混凝土强度等级为_____。
二、施工准备1、场地平整施工前对场地进行平整，清除杂物，确保施工场地的平整度和承载力满足要求。
2、测量放线根据设计图纸，使用全站仪准确放出桩位，并设置护桩。
3、护筒埋设护筒采用钢板制作，内径比桩径大 200 300mm。
护筒埋设深度一般为 15 20m，护筒顶部高出地面 300mm 左右，护筒中心与桩位中心偏差不超过 50mm。
4、泥浆制备选用优质膨润土和水拌制泥浆，泥浆比重控制在 11 13 之间，黏度控制在 18 22s 之间，含砂率不大于 4%。
三、钻孔施工1、钻机就位将钻机移动到桩位处，调整钻机水平和垂直度，使钻杆中心与桩位中心重合。
2、钻进采用正循环钻进方法，根据地质情况控制钻进速度。
在钻进过程中，及时补充泥浆，保持孔内泥浆面高度。
当钻进至设计深度后，进行清孔。
3、清孔采用换浆法清孔，将孔内泥浆比重和含砂率降低至规范要求。
清孔后，孔底沉渣厚度不大于 50mm。
四、钢筋笼制作与安装1、钢筋笼制作根据设计图纸，在加工场地制作钢筋笼。
钢筋笼主筋采用焊接连接，箍筋采用绑扎连接，每隔 2m 设置一道加强箍筋。
2、钢筋笼安装采用吊车将钢筋笼吊起，缓慢放入孔内。
钢筋笼下放过程中，保持垂直，避免碰撞孔壁。
钢筋笼顶标高偏差不超过 50mm。
五、混凝土灌注1、导管安装导管采用无缝钢管制作，内径为 250 300mm。
导管安装前进行水密试验，确保导管密封性良好。
导管底口距离孔底 300 500mm。
2、混凝土制备混凝土采用商品混凝土，强度等级为_____，坍落度控制在 180220mm 之间。
3、混凝土灌注采用隔水栓将混凝土与泥浆隔离，首批混凝土灌注量应满足导管埋深不小于 1m 的要求。
灌注过程中，保持导管埋深在 2 6m 之间，严禁将导管提出混凝土面。
桩基成孔记录范文
桩基成孔记录范文1.项目简介：本次施工针对高层建筑项目进行桩基成孔，总共需完成20根钢筋混凝土桩基的成孔工作。
2.施工准备：在正式开展成孔工作之前，施工人员首先对施工现场进行了详细勘测和测量，并妥善布置了所需的施工设备和材料。
3.成孔机械：本次施工使用的成孔机械为液压挖孔机，具备较高的施工效率和精度，可根据不同情况进行调整。
4.桩基参数：桩径为1米，桩深为20米，根据设计图纸，桩基须满足一定的承载能力和抗倾覆性能要求。
5.成孔过程：根据设计要求，成孔机械被定位于目标孔位上，并由操作人员控制进行作业。
在成孔过程中，成孔机械通过不断旋转和下推的方式，将钻孔工具逐渐沿着设定的孔深向下钻进，同时不断供给液压冲击液以冷却钻头和清除钻孔废料。
6.成孔参数控制：为确保成孔质量和桩基稳固性，操作人员需要准确掌握成孔机械的下推力、旋转力和冲击频率等参数，并根据实际施工情况进行灵活调整。
7.孔径监测：在成孔过程中，监测人员通过激光测距仪对桩孔的直径进行实时监测和记录，以确保孔径符合设计要求。
8.成孔过程中的问题和处理：在施工过程中，由于施工现场地质条件复杂，成孔机械遇到了一些问题，如遇到地层坚硬或淤泥较多等。
针对这些问题，施工人员采取了相应的措施，如更换更耐磨的钻头、调整机械参数等，以确保成孔顺利进行。
9.成孔质量检验：在完成桩基成孔后，监测人员对每个桩孔的直径、垂直度和孔底土质进行了详细的检测和记录，并依据国家相关规范进行了验收。
10.成孔总结：通过20根桩基的成孔作业，施工人员获得了丰富的经验和知识，对于不同地质条件下的成孔技术有了更深的理解。
此次施工的桩基成孔工作顺利完成，并符合设计要求。
11.结束语：桩基成孔工作是建筑施工中必不可少的环节，对于保证建筑物的承重和稳定性具有重要意义。
通过本次成孔记录的总结，我们希望能够对桩基成孔工作有更加全面的了解，并实现施工质量的提升。

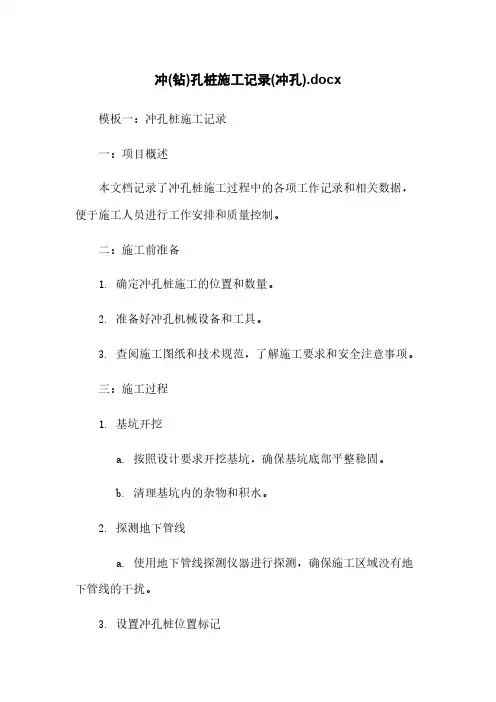

冲(钻)孔桩施工记录(冲孔).docx
冲(钻)孔桩施工记录(冲孔).docx模板一：冲孔桩施工记录一：项目概述本文档记录了冲孔桩施工过程中的各项工作记录和相关数据，便于施工人员进行工作安排和质量控制。
二：施工前准备1. 确定冲孔桩施工的位置和数量。
2. 准备好冲孔机械设备和工具。
3. 查阅施工图纸和技术规范，了解施工要求和安全注意事项。
三：施工过程1. 基坑开挖a. 按照设计要求开挖基坑，确保基坑底部平整稳固。
b. 清理基坑内的杂物和积水。
2. 探测地下管线a. 使用地下管线探测仪器进行探测，确保施工区域没有地下管线的干扰。
3. 设置冲孔桩位置标记a. 根据设计要求，使用临时标记物或距离桩基中心的偏移量进行位置标记。
4. 冲孔施工a. 按照设计要求和桩基直径选择合适的冲孔机械设备。
b. 在冲孔位置上进行试冲，确认冲孔质量和钻具配合情况。
c. 按照设计要求和施工规范进行冲孔施工，保持冲孔直径和垂直度。
d. 定期检查冲孔机械设备的工作状态和冲孔质量，及时进行调整和维护。
5. 清理冲孔孔隙a. 采用适当的清洁工具将冲孔孔隙内的杂物清理干净，确保桩身质量。
四：施工记录1. 进场日期：____年____月____日。
2. 冲孔桩编号：____。
3. 施工人员：____。
4. 冲孔机械设备型号：____。
5. 冲孔桩直径：____。
6. 冲孔桩深度：____。
7. 冲孔质量检验：____。
8. 其他相关记录：____。
附件：(如果有)法律名词及注释：1. 冲孔桩：也称钻孔桩，是一种常用的基础施工方式，用于支撑建筑物或结构的基础。
2. 冲孔机械设备：指用于冲孔施工的各种设备和工具，如钻机、冲孔器等。
3. 施工图纸：包括工程图纸、设计图纸等，是用于指导施工的图纸文件。
4. 技术规范：指规定施工过程中的工艺方法、质量要求和安全要求等的规范文件。
模板二：钻孔桩施工记录一：项目概述本文档记录了钻孔桩施工过程中的各项工作记录和相关数据，便于施工人员进行工作安排和质量控制。
钻孔桩施工记录-机械成孔
序 号
施工日期
孔桩施 工编号
钻机 型号
设计 桩径
mm
开挖 时间
土层 深度 （m）
土层 钻压 Mpa
岩层 深度 （m）
岩层 钻压 Mpa
Байду номын сангаас
成孔 时间
干孔 或
水孔
下钢筋
第一次 笼前沉 第二次
清孔时 渣厚度 清孔时
间
cm
间
下钢筋 笼时间
混凝土 浇筑开 始时间
1、混凝土质量描述； 混凝土 2、孔桩异常描述：有溶洞、混凝土超方； 浇筑结 3、混凝土等级； 束时间 4、天气情况；
C30水下；
C30水下； C30水下； C30水下； C30水下； C30水下； C30水下； C30水下； C30水下； C30水下；
记录人：
5、其他描述。
混凝土 实际浇 筑方量
m³
1
2020年 月日
2
2020年 月日
3
2020年 月日
4
2020年 月日
5
2020年 月日
6
2020年 月日
7
2020年 月日
8
2020年 月日
9
2020年 月日
10
2020年 月日
注： 1、每次清孔请拍摄视频，语音报下清孔编号； 2、钻机手收方时请拿手机拍下验收照片发到微信群中； 3、严格控制沉渣厚度在5cm内、钢筋搭接56d、钢筋离地高度、混凝土离地高度、混凝土成型质量。
钻孔灌注桩施工记录及统计
钻孔灌注桩施工记录及统计
一、引言
钻孔灌注桩作为一种重要的地基处理方式，在各类工程中得到广泛应用。
施工记录及统计是确保施工质量和进度的重要环节，通过记录施工过程中的关键信息和数据，并进行统计分析，可以及时发现问题、改进施工工艺，确保工程的顺利进行。
二、施工记录
（一）工程概况
1. 工程名称：XXXX工程
2. 施工地点：XXXX地区
3. 施工时间：XXXX年XX月XX日至XXXX年XX月XX日
（二）施工人员
1. 施工队伍：本工程由XX施工队承担
2. 施工负责人：XXX
3. 监理人员：XXX
（三）施工设备
1. 钻机型号：XXXX
2. 灌注机型号：XXXX
3. 辅助设备：XXXX
（四）施工过程记录
1. 钻孔施工
根据设计要求，进行钻孔前的场地准备工作，包括清除障碍物、标定钻孔位置等。
随后，调整钻机使其垂直于地面，并进行孔径和
孔深控制。
钻孔过程中，记录各个钻孔的深度、直径、速度等参数，及时处理遇到的问题。
2. 灌注施工
完成钻孔后，进行灌注工作。
控制灌注机的注入速度和压力，
确保灌注材料充分填充钻孔并与周围土壤紧密结合。
记录灌注过程
中的注入量、压力、时间等参数，同时记录工作班次、使用的灌注
材料等信息。
钻孔灌注桩钻孔施工记录
砼灌注及检查情况
泥 浆 比 重
沉渣 厚度 （cm ）
终孔 砼抽查情况
砼用量（m³）
灌注时间
深 （m）
车次
搅拌出 罐时间
设计
塌落度（cm） 实际
设计 实际
起
止
钢筋笼
桩顶 设计 场地
吊筋长 （m）
钢筋笼 长
标高 （m）
桩长 （m）
标高 （m）
（m）
试块留置过程 单位现场施工员：
留置时间
标养组数
编号
取样人
钻孔灌注桩钻孔施工记录
项目名称： 宿迁市宿城区船行灌区续 建配套与节水改造项目 2019年度工程施工3标
成孔及检查
桩号：Βιβλιοθήκη 成孔时间：桩中 清孔时间： 垂直
钻孔日
定位
度
期 起 止 （mm 一次 二次 （mm
）
）
监理单位：宿迁市水利工程建设监理咨询有限公司
施工单位： 江苏省水利建设工程有限公司
砼强度：
所属部位：
见证人
备注
监理单位现场代表：
建设单位现场代表：
钻孔灌注桩成孔施工原始记录
钻孔灌注桩成孔施工原始记录【范本一：正式风格】一：项目名称：二：钻孔灌注桩成孔施工原始记录三：签发部门：四：施工单位：五：工程位置：六：工程日期：1. 桩基础类型：1.1 被安装桩基础的类型是什么？1.2 桩基础的直径是多少？1.3 桩基础的长度是多少？1.4 桩基础的间距和排列方式是什么？2. 钻孔施工过程：2.1 施工前准备工作：2.1.1 孔位测量和标定2.1.2 环境清理2.1.3 机械设备准备2.2 钻孔施工步骤：2.2.1 安装钻机和钻头2.2.2 开始钻孔2.2.3 钻孔进度记录2.2.4 钻孔结束2.3 钻孔方法和参数：2.3.1 钻孔方法的选择和理由 2.3.2 钻孔参数的设定2.4 钻孔水平、垂直度监测：2.4.1 监测设备和方法2.4.2 监测结果记录2.5 钻孔质量检查：2.5.1 钻孔壁面检查2.5.2 钻孔直径和深度测量 2.6 钻孔施工问题和解决方案：2.6.1 施工中遇到的问题 2.6.2 解决方案和措施 2.7 钻孔施工注意事项：2.7.1 施工安全措施2.7.2 周边环境保护3. 原始记录：3.1 钻孔时间和地点记录3.2 钻孔进度记录3.3 施工人员记录3.4 设备使用记录3.5 施工问题记录【附件】：1. 工程位置示意图2. 钻孔施工图纸【法律名词及注释】：1. 桩基础：指用于支撑和承载建筑物或其他构筑物的基础，通过将某些结构埋于地下使之能更好地分散及传递建筑物及其他构筑物重荷的一种基础形式。
2. 施工单位：指承担钻孔灌注桩成孔施工工作的公司或组织。
【范本二：非正式风格】工程名称：钻孔灌注桩成孔施工原始记录签发部门：施工单位：工程位置：工程日期：1. 桩基础类型：1.1 桩基础的类型是什么？1.2 桩基础的直径是多少？1.3 桩基础的长度是多少？1.4 桩基础的间距和排列方式是什么？2. 钻孔施工过程：2.1 施工前准备工作：2.1.1 孔位测量和标定2.1.2 环境清理2.1.3 机械设备准备2.2 钻孔施工步骤：2.2.1 安装钻机和钻头2.2.2 开始钻孔2.2.3 钻孔进度记录2.2.4 钻孔结束2.3 钻孔方法和参数：2.3.1 钻孔方法的选择和理由 2.3.2 钻孔参数的设定2.4 钻孔水平、垂直度监测：2.4.1 监测设备和方法2.4.2 监测结果记录2.5 钻孔质量检查：2.5.1 钻孔壁面检查2.5.2 钻孔直径和深度测量 2.6 钻孔施工问题和解决方案： 2.6.1 施工中遇到的问题 2.6.2 解决方案和措施2.7 钻孔施工注意事项：2.7.1 施工安全措施2.7.2 周边环境保护3. 原始记录：3.1 钻孔时间和地点记录3.2 钻孔进度记录3.3 施工人员记录3.4 设备使用记录3.5 施工问题记录【附件】：1. 工程位置示意图2. 钻孔施工图纸【法律名词及注释】：1. 桩基础：指用于支撑和承载建筑物或其他构筑物的基础，通过将某些结构埋于地下使之能更好地分散及传递建筑物及其他构筑物重荷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地面标高（m）： 单位(子单位)工程名称 工程地点 钻头型式 钻头高度(m) 1 2 3 4 5 6 钻杆 长度(m) 7 8 9 10 11 12 钻孔深度(m) 沉渣厚 设计允许偏差 度(mm) 实际 设计 实际 嵌岩段 设计 深度(m) 实际 设计 桩底持力层 岩(土)性 实际 岩性 早班班长： 专业工长(施工员)签名: 专业质量检查员签名: 护筒标高（m）： 转盘标高（m）：
孔 桩 成 孔 施 工 记 录
桩底设计标高(m)： 桩底实际标高(m)： 年 项目负责人 项目负责人 孔内液面 标高(m) 地质情况 施工情况 月 日 总承包施工单位 专业承包施工单位 进尺(m) 垂直度偏 实测孔径 泥浆比重 差(%) (m) (g/m3 本次 累计
日期
班次
自时分开始
钻杆读 数(m)中班班长： 施工 Nhomakorabea术负责人:
晚班班长： 监理(建设)单位见证员：
