Intouch如何通过OPCLink连接OPCServer
Intouch与Intouch及Intouch通过OPC与Intouch通讯
应用程序名：是FSGateway的应用程序名，即FSGateway。
图7：启动FSGateway
监控端：FSGateway配置
注意：Intouch通过OPC方式与Intouch进行数据通讯时，要求两台PC机中有相同名和相同密码的用户，并且在配置FSGateway之前客户端(监控端)要以这个用户登录，服务器(数据源端)最好也以这个用户登录。否则添加OPC的访问变量可能失败。
1. Intouch与Intouch的数据通讯
步骤1:在Intouch-WindowMaker的工具选项下双击访问名。
步骤2：点击添加。
步骤3：设置如下图的访问名。“访问名”定义与另一个 I/O 数据源之间的通讯。每个“访问名”指定一个由节点名、应用程序名、主题组成的 I/O 地址。
访问名：由节点名，应用程序名和主题名组成的I/O地址。(可以自己取名)
intouch通过opc方式与intouch进行数据通讯时要求两台pc机中有相同名和相同密码的用户并且在配置fsgateway之前客户端监控端要以这个用户登录服务器数据源端最好也以这个用户登录
Intouch与Intouch及Intouch通过OPC与Intouch通讯
本文主要介绍两种Intouch与Intouch之间的通讯方式。一种是不通过OPC，而是用Intouch自身的方式进行数据通讯；另一种是通过OPC的方式，实现Intouch之间的通讯。
图一：ARCHESTRA.FSGATEWAY.2
3.鼠标右击Configuration并选择”add InTouch Object”

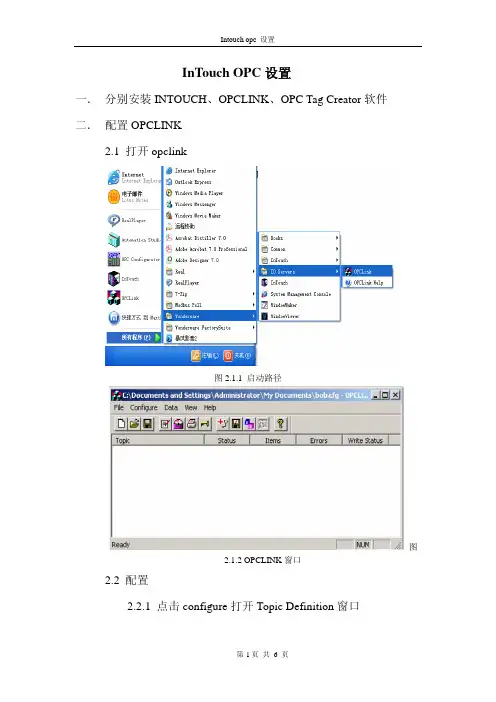

INTOUCH OPC设置
InTouch OPC设置一． 分别安装INTOUCH、OPCLINK、OPC Tag Creator软件二． 配置OPCLINK2.1 打开opclink图2.1.1 启动路径图2.1.2 OPCLINK窗口2.2 配置2.2.1 点击configure打开Topic Definition窗口图2.2.1 Topic 列表窗口点击New按钮添加一个新的topic图2.2.2 Topic 定义窗口Topic Name ：定义一个唯一的名字Node Name ：远程opc server的名字，如果在同一台计算机上，该处不用填写。
OPC Server ：在下拉框中选择OPC 服务器。
OPC Path ：点击Browse选择OPC标签路径。
图2.2.3 完成的Topic窗口点击OK按钮，保存。
图 2.2.4 Topic 列表窗口点击Done按钮到此完成OPCLINK 的配置，接着配置tag（标签变量）。
三． 配置OPC Tag Creator打开Intouch运行软件，建立一个项目。
然后，打开特别—OPC—Tag Creator，如图：打开Tag Creator窗口图3.1.2创建访问名选择Select ALL按钮后，点击Create按钮，在随后弹出来的窗口里选择SuiteLink协议。
将会出现如图所示：点击Autogeneration 按钮，图3.1.4 生成标签窗口选择生成OPC服务器中所有的变量后，点击Start按钮。
出现生成所有标签的窗口，如下:图 3.1.5 生成的标签窗口Opc Tag Creator 配置结束。
四．在通讯的过程中不能关闭OPCLINKzuo suping 数字签名人 zuo suping DN：cn=zuo suping，c=CN-中国，o=B&R China，ou=PA，email=suping. zuo@ 原因：我是该文档的作者日期：2007.12.03 10:08:09 +08'00'。
以OPC协议构建PLC与InTouch的数据通路
以OPC协议构建PLC与InTouch的数据通路数据通信是工业控制过程中至关重要的环节，文章结合实际项目中ABB AC500-PM581 PLC与Wonderware公司InTouch软件之间数据通讯的实例，着重阐述了利用OPC协议构建通信链路的原理及其在项目实施过程中的应用。
标签：OPC协议；数据通信；工业控制；InTouch1 概述烟台古现污水处理厂采用BOT建设运行管理模式，由北京中联环工程股份有限公司投资，一期投资规模2500万元，日处理能力2万吨。
在该项目实施过程中，青岛惠融科技发展有限公司承担自动控制及监控系统的设计，采用ABB AC500系列PLC和Wonderware公司的InTouch监控软件，在两者之间构建了通畅的数据通路，并通过恰当的系统配置使操作人员可实时察看设备状态和污水处理过程，同时为工程师提供了使用方便、系统开放和功能强大监控组态平台，可满足操作人员在线实时监测操作设备，并保证监控系统实现显示、设定、操作报警及趋势跟踪等功能。
2 OPC协议2.1 系统通信的桥梁OPC协议OPC（OLE for Process Control）技术是以COM/DCOM技术为基础，由世界上一些技术领先的自动化系统和硬件、软件公司制定并发布的，为过程控制设计的OLE技术。
OPC提出了一套统一的标准，采用CLIENT/SERVER模式，提供具有统一OPC接口的SERVER程序，由硬件厂商或专门的公司针对硬件设备的驱动程序完成，而软件厂商按照OPC标准访问程序，即可实现与硬件设备的通信。
一个OPC服务器由三个对象组成：服务器（Server），组（Group），项（Item）。
OPC服务器对象用于提供关于服务器对象自身的相关信息，并作为OPC组对象的容器；OPC组对象为OPC客户程序提供了一种组织数据的方法；OPC项代表了OPC服务器到数据源的一个物理连接。
一个OPC项不能被OPC客戶程序直接访问，因此在OPC规范中没有对应于项的COM接口，所有与项的访问都需要通过包含项的OPC组对象来实现。
OPC与两台INTOUCH计算机通信
OPC与两台INTOUCH计算机通信
两台计算机之间intouch的通讯2022-04-1916:51
INTOUCH1#是连接现场PLC设备的机器，
INTOUCH2#是通过TCP/IP连接INTOUCH1#，去读取数据的机器Intouch1#的访问名的设定访问名：intouch1节点名：
应用程序名：modbu主题名：plc1
Intouch2#的访问名的设定访问名：intouch1
节点名：intouch1的计算机IP地址应用程序名：view主题名：tagname
北漂2022-05-2911:22:06两台计算机之间intouch的通讯。
INTOUCH1#是连接现场PLC设备的机器，
INTOUCH2#是通过TCP/IP连接INTOUCH1#，去读取数据的机器Intouch1#的访问名的设定访问名：intouch1节点名：
应用程序名：modbu主题名：plc1
Intouch2#的访问名的设定访问名：intouch1
节点名：intouch1的计算机IP地址/计算机名（如果没有是动态分布ip地址的话）应用程序名：view主题名：tagname
经过测试，没问题。
如在1#intouch建立TAG名：abc_1地址是300050，则在2#intouch建立变量名abc_1地址是abc_1;即2#变量名的地址是1#的变量名，要保证是同一数据类型。
最好保证两台计算机的用户名和密码是一样的。
OPCClient远程连接OPCSERVER服务器配置
OPCClient远程连接OPCSERVER服务器配置OPC Client远程连接OPC SERVER服务器配置一、操作系统用户1、在OPC服务器上用Administrator用户建立一个拥有管理员权限的用户并设置密码，一定要设置密码，不能为空，如：用户名：OPCClientUser 密码：1232、在OPCClient服务器上用Administrator用户建立一个相同的拥有管理员权限的用户并设置相同密码，一定要设置密码，不能为空，如：用户名：OPCClientUser 密码：123，并用OPCClientUser用户登入。
二、防火墙设置（OPC 服务器和客户端上都要进行设置）1、关闭window自带的防火墙。
2、如果不关闭windows自带的防火墙，则需要在window防火墙管理界面上配置允许客户端程序访问权限和开放OPC通讯135端口。
三、DCOM配置（OPC 服务器和OPC Client服务器都要进行设置）1.开始->运行->输入：dcomcnfg进入DCOM的总体默认属性页面，将“在这台计算机上启用分布式COM”打上勾，将默认身份级别改为“无”。
如下面画面：2.打开属性—>切换到“安全”属性页，分别编辑如下4个选项。
3.以上4个选项分别添加everyone，administrators，anonymous user三个用户用户，并勾选上所有权限选项。
【请注意是三个用户，如果少了一个有可能出现找不到服务器的情况】设置DTC在msdtc标签下，点击“安全性配置”4.在OPC服务器上，还要回到“组件服务”界面，打开DCOM配置，找到注册的OPC服务器的名称选项，打开它的属性。
设置加密设置位置启用交互式用户（注：有时做好dcom配置后，需要重新启动电脑才起作用。
所以为了安全起见，建议最好重新启动一下电脑，再做下一步）。
四、本地安全策略1、O PC服务器和OPCClient服务器都要设置：打开“控制面版”->“管理工具”->打开“本地安全策略”2、安全选项—>”网络访问：本地帐户的共享和安全模式”->属性3、选择“经典—本地用户以自己的身份验证”注意一点不能忘了这一步，否则会在连接Opc服务器时报“拒绝访问”的错误！五、其它设置关闭操作系统运行的其他防火墙，杀毒软件等。
InToucht通过OPC方式读取PLC数据
InToucht 通过 OPC 方式读取 PLC 数据
2012-12-17 赵若君
InToucht 通过 OPC 方式读取 PLC 数据
1、配置驱动（FSGateway）
2、OPC sever 所在的计算机
1
InToucht 通过 OPC 方式读取 PLC 数据
3、OPC 程序名称（不知道 XXX访问名：PLC
项目：
7
4、保存
2
InToucht 通过 OPC 方式读取 PLC 数据
5、添加 IO 点
主题名：OPC_DeviceGroup（记住，在 InTouch 中会用到） 6、IO 点所属的主题名
3
InToucht 通过 OPC 方式读取 PLC 数据
7、添加要读取的 IO 点
4
InToucht 通过 OPC 方式读取 PLC 数据
8、添加成功
Items 记住，在 InTouch 中会用到。
5
InToucht 通过 OPC 方式读取 PLC 数据
9、启动服务
6
InToucht 通过 OPC 方式读取 PLC 数据
10、intouch 配置 访问名： 名称：随意取，如 PLC 节点名：FSGATEWAY 驱动所在的计算机名称 应用程序名称：FSGATEWAY 主题名：OPC_DeviceGroup
Intouch组态软件OPCLink驱动配置(工程师培训)
Intouch组态软件OPCLink驱动配置（工程师培训）INTOUCH组态软件有多种驱动程序可供连接外部设备，一般INTOUCH进行OPC通讯主要可以采用OPCLINK和FSGateway 进行OPC通讯。
采用OPClink进行通讯路径名太深可能会出现问题（至少我实验是这样的）所以我最后采用FSGateway 作为INTOUCH组态软件的通讯驱动程序。
在电脑开始菜单中的启动文件夹下添加FSGateway快捷键方便开机则自动运行该驱动软件。
1：iosever要用第三方OPC软件！如西门子的PC Access。
完了在通过iosever来与intouch通讯！！2：dasever不用第三方软件。
直接在intouch的SMC中就可以配置！3：用dasever只能用TCP/IP来通讯！设好IP什么的。
在intouch中建立变量运行起来。
在SMC中就可看到了！OPCLink配置手册一、概述在实际工业控制系统应用中，由于子系统比较多且过于繁琐，经常会把独立的子系统集成在一起形成一个相对较大的控制系统，便于集中控制。
当集中控制的系统通过通讯网络从分散的子系统中传输数据时，就需要约定相应的传输准则以保证传输的准确性和稳定性。
此时，集中控制后台将作为客户端与独立的各个子系统（服务端）进行通信，这里我们所用到的opclink就是保证它们传输稳定的准则之一。
本文中，我们将安装Intouch组态系统的机器作客户端；服务端可为任何安装并支持OPC Server的机器。
常用的OPC Server服务器有iFix opcServer/IntochopcServer/KepServer opcServer/S7200 opcServer/Rslink opcServer等。
这里我们简单讲一下KepServer和iFix两种类型的OPC Server。
二、OPCServer和OPCClient环境2.1. 基本环境配置运行文件“OPC DCOM配置程序\configopc090116.cmd”，按照提示分别将两台机器设置为OPC客户端和服务器；要注意一点：设置服务器端时，必须将OPCENUM设置为交互式；。
intouch连接西门子PLC配置连接详细说明
Intouch与西门子Simatic net 链接配置说明配置分以下五个步骤1、配置西门子pc 工作站2、配置simatic net station3、在step 7中下载配置4、配置Wonderware FactorySuite I/O severs5、intouch中的配置使用SIMA TIC NCM PC Manager配置参照1至3一、配置西门子pc 工作站双击打开配置窗口1.1打开配置窗口工控资料网工控资料网工控资料网1.2 配置application模块选中application模块配置application 的链接，如下图Connection名，在i/o severs 中使用,见4.2W 工控资料网工控资料网工控资料网二、配置simatic net station2.1 配置opc serverStation 名，与step7中station 名一致,见1.1 工控资料网 工控资料网 工控资料网W 工控资料网 工控资料网 工控资料网2.2 配置appliction2.3 配置IE general三、在step 7中下载配置3.1 Setting the PG-PC Interface3.2 编译下载选择pg/pc 接入路径（内部、mpi , 网卡等方式） 工控资料网 工控资料网 工控资料网W 工控资料网 工控资料网 工控资料网四、配置Wonderware FactorySuite I/O severs4.2 配置Topic五、intouch中配置5.1 配置intouch 访问名Topic名称，在intouch标记字典中用到,见5.1Connection 名称，在step7中定义,见1.2工控资料网工控资料网工控资料网双击访问名Topic 在i/o servers中定义,见4.25.2 intouch 标记名字典W 工控资料网工控资料网工控资料网访问名，见5.1工控资料网,部分工控软件，还有其他大量软件没有列出,完美版本,部分软件有就精美包装,保证现场应用稳定,本站宗旨,诚信做事,诚恳待人：INTOUCH9.5各种点数以及无限点开发版，运行版,复制加密锁,Sentinel并口或者USB口IndustrialSQL Server 9.0 的500点、2500、5000点、25000点并口白色或者USB紫色加密锁SuiteVoyager2.5/2.6 Portal 授权，客户端定制授权加密锁iFIX4.0 150/300/900/无限点网络版,增强版,标准版,复制加密锁,OPC/ICLIENTTS功能和客户端可以定制,USB并口均可提供,并口蓝色加密锁,USB紫色加密锁iFIX3.5版本150/300/900/无限点网络版，开发，运行，复制加密锁,OPC/ICLIENTTS功能可以定制,USB并口均可提供iHistorain3.0历史数据库加密锁，500点，5000点，10000点，点定制,并口蓝色,USB紫色加密锁real portal 2.5数据库连接点(最大),访问客户端的定制(最大255)和利时DCS系统软件SmartProV3.1.3复制加密锁，并口蓝色或者USB紫色，点数定制施耐德MonitorPro7.2上位机监控软件正版注册码工控资料网工控资料网工控资料网西门子Spro4.1楼宇自控软件破解,模拟狗世界知名PLC ,DCS系统OPC SERVER软件130多种――具体请咨询力控3.62无限点破解，力控5.0无限点破解，硬件复制加密锁MCGS5.5,MCGS6.2无限点通用版本，无限点无限客户端网络版本，硬件复制加密锁CITECT6.1,CITECT6.0 、CITECT5.5网络版本复制加密锁PCschematic7.0/8.0中文版完美破解Visual Control1.76 破解，完美复制加密锁ISAGRAF3.41/3.5 破解，复制加密锁Cimplicity ME4.0/5.0/5.5授权破解带加密锁,标准版本,专业版本和利时CONMAKER3.1.3复制无限点加密锁,SENTINEL蓝色并口,USB口紫色组态王6.52\6.51\6.5\6.03\6.02\复制加密锁KingACT1.5各种规模版完美破解MCGS6.22\5.5\5.11 网络版、单机版复制加密锁力控2.62b\3.1\3.62\5.0单机,网络版本完美破解开物2.08\3.3.8.16 单机网络版本复制加密锁ifix4.0\3.5\3.0\2.6 网络版、单机版复制加密锁iClientTS 5/10/25客户端复制加密锁intouch9.5\9.0\8.0\7.11\7.0 完整版复制加密锁Citect6.0\5.5\5.42 网络版单机版复制加密锁Genesis32 V7.0 正版注册码Cimplicity6.0\6.1\6.1sp4 HMI 无限点完美破解水晶报表8.5/9.2 完美破解W 工控资料网工控资料网工控资料网linkmasterV2.20.08注册机PCschematic5.0\6.0\7.0\8.0电气绘图软件完美破解三菱、OMRON、AB 系列PLC解密软件西门子s7-200,S7-300PLC上载程序密码解密软件霍尼维尔Plantscape 5000点,5个站复制加密锁E-mail:Matthew_999@,gkzlw@,QQ:Homepage:工控资料网MB:。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
北京国华新兴节能环保科技有限公司
自动化陈俊
2008.06.02
Intouch怎么通过OPCLink连接到一个OPC Server
z说明
费了好大的劲，终于知道intouch怎么通过OPCLink连接到了下位机PLC。
软、硬件配置
电脑一台，主流配置
Intouch9.5，OPCLink，KepwareEx(其他OPC服务器亦可)
SIEMENS PLC
说明：通过OPC Server连接PLC的例子有网上还有很多，可以通过各种方式，如SIMATIC Net V6.2，在这里，直接使用kepwareEX连接PLC，
在这里具体通过什么方式，怎么连接不再描述，有很多的资料可以查看
Intouch怎么通过OPCLink连接到一个OPC Server
z打开一个OPC服务器
首先打开KepwareEx如图1
KepwareEx是一个
目前比较通用OPC
服务器，提供可几
乎目前世界上任何
主流PLC通讯动，
右图打开的是一个
其自带OPC DEMO
,Intouch将要连接的
就是DEMO中的数
据(其他的服务器，
可能需要注册之
后，才能搜索到)
配置Topics
4、点击Browse
Intouch怎么通过OPCLink连接到一个OPC Server z配置OPCLink
4、点击browse,之后出现
如图，选择Channel_1下的
Device_1,右框出现Bool_1,
Tag_1,Tag_2,Tag_3，3个
变量
5、OK确定
Intouch怎么通过OPCLink连接到一个OPC Server z编辑Intouch
1、编辑如图所示的Intouch
画面，显示其中一个Bool
量，三个整型
Intouch怎么通过OPCLink连接到一个OPC Server z添加变量
2、新建四个变量，名称分
别为
Test_01,Test_02,Test_03,
Test_04,变量类型分别为
I/O离散，I/O整型，I/O整
型，I/O整型
3、新建节点名
Intouch怎么通过OPCLink连接到一个OPC Server z配置OPCLink
2、新建节点名如图
访问名可以自己定义，这
里定义和合主题名一致
应用程序名:OPC
主题名：必须和OPCLink
中的Topic一致
3、项目名
分别为
Dbool_1
iTag_1
iTag_2
iTag_3
4、将画面中元素和变量关
联起来
Intouch怎么通过OPCLink连接到一个OPC Server z运行Intouch
运行Intouch，则如图，
KepwareEx中的变量顺利
读入INtouch。
