110kV三相三绕组电力变压器专用技术规范
南方电网设备标准技术标书-110kV-40~63MVA三相三绕组电力变压器
110kV 40~63MV A三相三绕组交流电力变压器标准技术标书编号：2011060520101302中国南方电网有限责任公司2011年06月目录1总则 (1)2工作范围 (1)2.1 工程概况 (1)2.2 范围和界限 (2)2.3 服务范围 (2)3 应遵循的主要标准 (3)4使用条件 (5)4.1 正常使用条件 (5)4.2特殊使用条件 (6)5 技术要求 (7)5.1技术参数 (7)5.2设计与结构要求 (10)5.3专业接口要求 (22)6试验 (27)6.1试验分类 (27)6.2型式试验 (27)6.3特殊试验 (27)6.4例行试验 (28)6.5交接试验 (31)7产品对环境的影响 (33)8企业VI标识 (33)8.1VI标识 (33)8.2 标识地点 (34)9技术文件要求 (35)9.1 一般要求 (35)9.2 投标方在投标阶段应提交的变压器资料及说明 (35)9.3 其他文件资料 (36)9.4设计联络 (38)10监造、包装、运输、安装及质量保证 (38)10.1监造 (38)10.2包装 (38)10.3运输 (39)10.4安装指导 (40)10.5质量保证 (40)11设备技术参数和性能要求响应表 (40)12备品备件及专用工具 (48)12.1必备的备品备件、专用工具和仪器仪表 (48)12.2推荐的备品备件、专用工具和仪器仪表 (48)13主要元器件来源 (48)14LCC数据文件 (50)15技术差异表 (50)16投标方需说明的其他问题 (51)1总则1.1 本招标技术文件适用于中国南方电网公司 (项目单位填写)电网建设工程项目采购的110kV电压等级的40～63MVA有载调压三相三绕组交流电力变压器，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备招标技术文件提出的是最低限度的技术要求。
凡本招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。
110kV级三相油浸式电力变压器
110kV级三相油浸式电力变压器已被浏览968次[字号：大中小]一、概述110kV级三相油浸式电力变压器依据国际电工委员会标准IEC60076和中华人民共和国国家标准GB1094.1.2-1996、GB1094.3.5-2003制造，频率50Hz，可作为各行业电网的输变电之用。
本产品具有优良的耐冲击性能、机械性能好、抗短路能力强、低局放、低噪音、低损耗、密封性好、少维护等特点。
二、技术参数(一) SF9系列6300～90000kVA 三相双绕组无励磁调压电力变压器技术参数型号额定容量(kVA)额定电压(kV)联结组标号损耗(kW)空载电流(%)短路阻抗(%)重量(kg)外形尺寸(mm)轨中心距横向×纵向(mm) 高压高压分接低压空载负载器身重油重总重长宽高SF9-6300/11630011 0 12 1 ±2×2.5%6.36.610.511YNd119.3 360.7710.59890 548020024543254051475×1475SF9-8000/11 0 800011.2450.7710295730224046933042951475×1475SF9-10000/1 10 100013.2530.721365682026104823374531475×1475SF9-12500/1 10 125015.6630.721466783528004903454801475×1475SF9-16000/1 10 160018.8770.671683844029565023545092040×1475SF9-20000/1 10 200022.930.6718669080330053536652852040×1475SF9-25000/1 10 250026.110.622359931039295983955422040×1475SF9-31500/1 10 315030.81330.62850111048306564475802040×1475SF9-40000/1 10 400036.81560.563300142056006784665902040×1475SF9-50000/1 10 500044.1940.523459158959806814816102040×1475SF9-63000/1 10 630052.2340.4839801690663069049064152040×1475SF9-75000/1 10 750013.815.75182059.2780.42 12～144620187076506974986192040×1475SF9-90000/1 10 900068.320.385370201089307205086302040×1475※根据用户需要，可选用10型、11型低损耗产品。
三相三绕组电力变压器专用技术规范

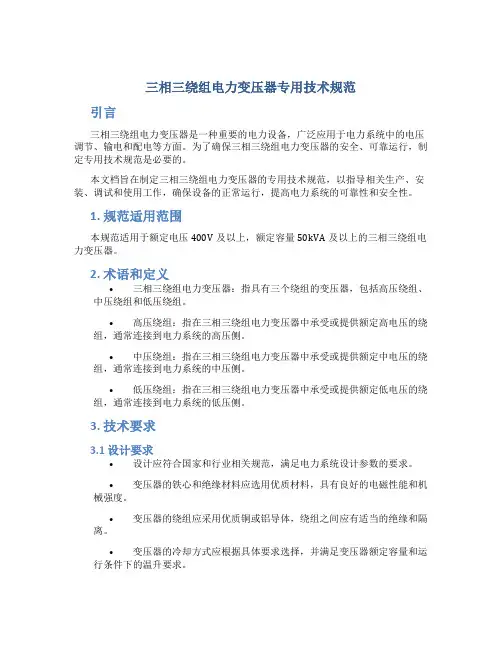

三相三绕组电力变压器专用技术规范引言三相三绕组电力变压器是一种重要的电力设备，广泛应用于电力系统中的电压调节、输电和配电等方面。
为了确保三相三绕组电力变压器的安全、可靠运行，制定专用技术规范是必要的。
本文档旨在制定三相三绕组电力变压器的专用技术规范，以指导相关生产、安装、调试和使用工作，确保设备的正常运行，提高电力系统的可靠性和安全性。
1. 规范适用范围本规范适用于额定电压400V及以上，额定容量50kVA及以上的三相三绕组电力变压器。
2. 术语和定义•三相三绕组电力变压器：指具有三个绕组的变压器，包括高压绕组、中压绕组和低压绕组。
•高压绕组：指在三相三绕组电力变压器中承受或提供额定高电压的绕组，通常连接到电力系统的高压侧。
•中压绕组：指在三相三绕组电力变压器中承受或提供额定中电压的绕组，通常连接到电力系统的中压侧。
•低压绕组：指在三相三绕组电力变压器中承受或提供额定低电压的绕组，通常连接到电力系统的低压侧。
3. 技术要求3.1 设计要求•设计应符合国家和行业相关规范，满足电力系统设计参数的要求。
•变压器的铁心和绝缘材料应选用优质材料，具有良好的电磁性能和机械强度。
•变压器的绕组应采用优质铜或铝导体，绕组之间应有适当的绝缘和隔离。
•变压器的冷却方式应根据具体要求选择，并满足变压器额定容量和运行条件下的温升要求。
3.2 制造工艺要求•制造过程应符合质量管理体系的要求，确保产品质量和一致性。
•变压器的制造过程应包括绝缘材料制备、绕组制造、绝缘处理、铁心制造和总装等环节。
•制造过程中应进行必要的检测和测试，确保各项指标符合设计要求。
如绝缘强度测试、绕组电阻测试等。
3.3 安装要求•变压器的安装应符合国家电气安装规范和设计文件的要求。
•安装位置应满足通风、防潮和防尘的要求，以保证变压器的正常运行。
•安装过程中应注意绝缘和绝缘手套的使用，确保人身安全。
3.4 运行与维护要求•变压器的运行和维护应按照制造商提供的操作手册和维护手册进行。
《110kV 油浸式三相双绕组电力变压器技术标准》
图3 110/35kV 三相双绕组变压器散热器挂本体基础图
图4 有载分接开关二次接线端子排接口图
图5 主变端子箱端子排接口图一
图6 主变端子箱端子排接口图二图7 主变端子箱端子排接口图三
图8 主变端子箱端子排接口图四
6.3 试验
根据本技术规范、最新版的国标（GB）、行标（DL）和 IEC 有关标准及其补充说明进行变压器试验，并应出具详细记载测试数据的正式试验报告，试验应有招标方代表或第三方人员在场监试或见证，还应提供变压器及其附件相应的型式试验报告和例行试验报告，同时执行下列要求。
6.3.1 例行试验
（1）绕组电阻测量
测量所有绕组的直流电阻，对于带分接的绕组，应测量每一分接位置的直流电阻。
变压器绕组电阻不平衡率：相间应小于2%，三相变压器线间应小于1%。
即：
[R（max）–R（min）] / R（avr）＜2%（1%）
（2）电压比测量和联结组标号检定
应在所有绕组对间及所有分接位置进行电压比测量。
电压比允许偏差应符合GB1094.1 中表1 规定。
应检定变压器的联结组标号。
110kV三绕组变压器设计要点
110kV三绕组变压器设计要点本文对110kV三绕组变压器电磁计算设计要求进行了说明，并对产品的结构设计要点进行了分析。
标签：变压器；110kV；三绕组；设计1 概述本文对110kV电磁计算中的铁心计算、线圈计算、主绝缘设计和损耗计算中各种参数进行了详细的要求，并对产品的铁心结构、线圈结构和油箱结构、引线结构等需要注意的问题进行了归纳，与此同时，对产品的抗短路能力措施，防渗漏措施等进行了研究。
希望能够帮助以后从事110kV变压器设计人员能更快地进入角色。
2 110kV三绕组变压器的电磁计算设计原则此类变压器总的要求为：高压线圈端部出线，等安匝设计，同一个线圈的导线规格要少，根数相同，裸线宽度接近，油道按线圈电抗中心线对称放置。
（1）铁心设计：磁密：噪声60dB时磁密≤1.73T；噪声65dB磁密≤1.76T，结构形式为三相三柱式，空载损耗系数1.08，空载电流系数1.4；（2）线圈设计：高压线圈：连续式，最小段数60，最小电抗高度12.5）0.45（纸包铜扁线线宽≤12.5），σ0.2≥160Mpa，电密≤3.5 A/mm2；调压线圈：圆筒式，匝绝缘高压调压1.95.中压调压1.35，σ0.2≥120Mpa，电密≤3.5 A/mm2；（3）主绝缘设计：变压器采用低-中-高-高调-中调排列。
低压-中压线圈距离34mm，高压-调压线圈距离36mm，高调-中调线圈距离28mm，相间距离≥30mm；上部压板厚度<63MV A时50mm，≥63MV A时60mm；（4）杂散损耗系数（50Hz时）：高-中0.038，高-低0.03 ，中-低0.048。
3 110kV三绕组变压器的结构（1）铁心结构。
1）铁心为三相三柱五级接缝结构，此结构可以降低变压器空载损耗，铁心心柱加装撑条，提高变压器抗短路能力；2）铁心主轭窗内采用拉带拉紧，上主轭采用上梁，下主轭采用垫脚，旁侧采用侧梁，四面夹紧；3）铁心叠装完毕后，主轭采用液压夹紧，心柱采用机械夹紧；4）铁心起立后心柱均采用高强度聚酯带机械绑扎；5）铁轭上的级次垫块与铁轭之间必须保证有70%的级次顶严，以确保主轭受力均匀。
110kV变压器技术规范范本
110kV变压器订货技术条件填写说明1．招标单位在发出招标技术条件前应填写的货物需求一览表、主要技术参数表和套管型电流互感器参数表，上述表中的斜体字为选择范围，填写完后应将斜体字体部分删去。
2．本技术条件变压器的额定容量为20、31.5、40、50、63MV A。
3．污秽等级应选择Ⅲ或Ⅳ级。
4．阻抗电压为国家标准要求，新建变压器应在标准范围内选取，改扩建变压器可根据原变压器的阻抗电压选取。
选用高阻抗变压器需经主管部门同意。
5．变压器的噪声水平为一般要求，分为城区变电站和其它变电站，如环保有更高要求，可适当降低其噪声水平，至满足环保要求。
6．招标单位应根据实际情况和电网的发展，选择变压器的容量和额定电压。
7．如无特殊情况，变压器中压绕组一般不应选择调压。
新建变压器的高压绕组调压范围应为±8⨯1.25％，改扩建变压器的调压范围可根据原变压器的调压范围选取。
8．变压器的出线方式一般为架空线出线，如为GIS或电缆出线，应在套管类型中予以说明。
9．招标单位应根据套管型电流互感器的型号、额定一次电流和二次电流、额定输出及其相应准确级、数量等填写套管型电流互感器参数表。
套管型电流互感器的测量级应选用0.5级，保护级应一般应采用5P30,额定输出：二次额定电流1A为30V A，二次额定电流5A为50V A。
中性点套管型电流互感器应有二个。
10．110kV变压器储油柜可采用胶囊袋式，也可采用不锈钢波纹式。
11. 变压器损耗的要求值已优于11型系列的要求，不宜再提更高要求。
湖北省电力公司110kV电力变压器订货技术条件1．货物需求和设备主要技术参数1.1 货物需求货物需求一览表（买方填写）1.2 设备主要技术参数主要技术参数表（买方填写）套管型电流互感器参数表（买方填写）2．总则2.1 本技术条件书仅限于110kV 变电站工程主变的订货使用。
2.2 本技术条件书仅提出最低限度的技术要求，并未对一切技术细节作出规定，亦未充分引述现行有关标准和规范的条文，供方应保证提供符合本技术条件书及交货时有关现行工业标准的优质产品。
110kV变压器三相双绕组技术范本(专用部分).
XXX110kV变电站扩建工程110kV三相双绕组电力变压器招标文件（技术规范专用部分）XXX公司XXXX年XX月目录表1：货物需求及供货范围一览表 (1)表2：必备的备品备件、专用工具和仪器仪表供货表 (2)表3：推荐的备品备件、专用工具和仪器仪表供货表（投标人填写） (2)1 图纸资料提交单位 (3)2 使用条件 (3)2.1 环境条件 (3)2.2 系统条件 (3)3 技术参数和性能要求 (4)3.1 技术参数响应表 (4)3.2 技术偏差表 (8)3.3 报警和跳闸接点表 (9)附录A 投标人应提供的其他资料 (10)附录B 招标人提出的其他资料 (11)表1：货物需求及供货范围一览表注：厂家配套提供从变压器端子箱到公用测控屏的双绞屏蔽线，变压器端子箱到公用测控屏的路径长度为40米。
1表2：必备的备品备件、专用工具和仪器仪表供货表表3：推荐的备品备件、专用工具和仪器仪表供货表（投标人填写）1 图纸资料提交单位经确认的图纸资料应由卖方提交表4所列单位。
2 使用条件2.1 环境条件2.2 系统条件2.2.1 额定频率： 50 Hz。
2.2.2 最高运行电压： 126 kV。
2.2.3 与其他设备连接方式：软导线、硬母线或电缆。
2.2.4 中性点接地方式：直接接地。
3 技术参数和性能要求3.1 技术参数响应表投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有偏差，请填写技术偏差表。
注：1打“★”的项目，如不能满足要求，将被视为实质性不符合招标文件要求。
2损耗（空载、负载）超过要求值15%，将被视为实质性不符合招标文件要求。
表5 技术参数响应表3.2 技术偏差表投标人提供的设备技术规范应与本技术招标文件中规定的要求一致，如无技术偏差则应在技术偏差表中填写“无”并视为完全满足本技术规范的要求。
如有偏差投标人应如实、认真详细的填写技术偏差表。
110kV油浸式三相三绕组40MVA电力变压器技术规范
110kV三相三绕组油浸式40000kV A电力变压器招标文件（技术规范专用部分）年月1目录表1 货物需求及供货范围一览表 (1)表2 必备的备品备件、专用工具和仪器仪表供货表 (2)表3 推荐的备品备件、专用工具和仪器仪表供货表（投标人填写） (2)1 图纸资料提交单位 (2)2 工程概况 (2)3 使用条件 (3)3.1 环境条件（见表5） (3)4 技术参数和性能要求 (3)4.1 技术参数响应表 (3)4.2 技术差异表 (9)4.3 报警和跳闸接点表 (10)附录A 投标人应提供的其他资料 (11)附录B 技术参数通用部分条款变更 (11)附录C 招标人提出的其他资料 (12)2表1 货物需求及供货范围一览表1表2 必备的备品备件、专用工具和仪器仪表供货表表3 推荐的备品备件、专用工具和仪器仪表供货表（投标人填写）1 图纸资料提交单位经确认的图纸资料应由卖方提交表1所列单位。
表4 卖方提交的须经确认的图纸资料及其接收单位22.1 工程地址：2.2 污秽等级：Ⅲ级；2.3 安装地点：户外；2.4 电力系统情况a. 系统标称电压：110 kV；b. 系统最高电压：126 kV；c. 系统额定频率：50 Hz；d. 与其他设备连接方式：e. 系统中性点接地方式：3 使用条件3.1 环境条件（见表5）表5 使用条件-25/-5注：户外设备应考虑最大覆冰和50％最大风速的荷载同时作用。
4 技术参数和性能要求4.1 技术参数响应表投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有差异，请填写技术差异表。
“投标人保证值”应与型式试验报告相符。
注：1打“★”的项目，如不能满足要求，将被视为实质性不符合招标文件要求。
2 损耗（空载、负载）超过要求值，将被视为实质性不符合招标文件要求。
表6 技术参数响应表345678表7 变压器参数表（损耗单位：kW 容量单位：MVA）4.2 技术差异表投标人提供的产品技术规范应与本招标文件中规定的要求一致。
