脉冲气流干燥机原理
硫酸锰专用干燥设备烘干机 脉冲式气流干燥
硫酸锰：硫酸锰（化学式MnSO4，式量151.00），其一水合物为微红色斜方晶体，相对密度为3.50，熔点为700℃，易溶于水，不溶于乙醇。
其以多种水合物的形式存在。
物料初水份：12 %，物料终水份：0.5 %；制备方法136.一611.二988主要有以下三种方法：1．由二氧化锰与硫酸作用而制得。
2、金属锰与硫酸合成3．生产对苯二酚副产废液含硫酸锰和硫酸铵，废液经石灰乳中和除去杂质，然后加热脱氨的硫酸锰溶液，再经浓缩、结晶、脱水分离、干燥，包装得硫酸锰成品。
一、硫酸锰专用干燥设备，硫酸锰烘干机，硫酸锰脉冲式气流干燥机设备原理：空气经过加热器被加热至～150℃左右，进入脉冲管束干燥机。
湿料由输送装置送入螺旋加料机构，螺旋加料器可无级调速。
物料经挤压后强制进入主机，随即被高温高速气流冲、夹带上升，这时气流温度急速下降，物料水分迅速蒸发从而完成干燥过程。
被干燥的物料随高速高温气流进入旋风分离器，此时大部分的物料被分离下沉进入集料仓，剩余的少量物料随气流进入脉冲布袋除尘器。
气流由滤袋外部进入，向上排出，为防止滤袋积料，由脉冲电磁阀定时，轮流由各滤袋上部输入高压气流（0.4～0.6Mpa），反复反冲滤袋，以达到除尘效果。
二、硫酸锰专用干燥设备，硫酸锰烘干机，硫酸锰脉冲式气流干燥机技术特点：首先是干燥强度大（直管型气流干燥器的体积传热系数一般为 2 300～6 950w/（m3·℃）。
利用蒸汽来做为热源，经引风机过换热器把空气迅速加热，形成高速热气流带动物料连续运动加热，使被干燥物料悬浮其中，在气流中高度分散，颗粒的全部面积即为干燥的有效面积，物料与热空气充分接触，传热传质的强度增大，形成对流和热辐射等复杂的热交换过程，汽化出物料中的水分，从而使物料达到干燥的目的。
再者干燥时间短：颗粒在干燥管中的流速一般为 10～20m/s，气——固两相之间的接触时间很短（为0.5～2s），属于并流操作。
脉冲管起到的关键作用是利用风管截面不断变化，使气流的速度也随之发生变化，形成物料与热气之间产生剧烈的相互运动，汽化表面和干燥介质不断更新，从而达到快速干燥的效果，其干燥强度和容积换热系数极大。
QG脉冲气流干燥机使用说明书
一、定型说明:本气流干燥机是为干燥淀粉而设计的，其蒸发水分量是以淀粉初含水量40%，终含水量13.5%，时风温度145℃时测定数据。
二、用途及适用范围：本系列气流干燥机适用于各种淀粉不同要求的干燥，另适用于粒径范围一般在5um～5mm之间的各种粉状、颗粒状、块状物料的干燥，亦广泛用于食品、化工、医药、建材等行业，如淀粉、饲料、农药、合成药、化肥、染料等各种助剂。
三、工作原理：1、经过净化的空气经加热器加热后，温度升至145°以上时，湿物料经螺旋加料器送入气流干燥机中，物料在干燥管中被高速气流分散，并悬浮在热空气中，气固（物料）作并流运动。
热空气将热量传递给物料。
物料气化的水分进入空气中，因而在脉冲气流干燥管中，不断进行着气固间的热质传递过程，直到干燥管的上部时，物料已接近苛低于临界湿含量（即物料干燥过程的恒速干燥期结束）。
这以后物料进入减速干燥期，当气固混合物进入旋风分离器后，物料与气体即分离，干物料存积于旋风分离器底部料仓中，空气（尚含少量未被分离的物料微粒），从旋风分离器上部出口进入袋式过滤器中。
经布袋过滤后，湿空气排入大气中，物料颗粒则留存于袋滤器中。
这样，成品物料收集于旋风分离器及袋滤器中，只要分别从其出料口放入合适的容器中即可。
2、根据实验表明。
在加料口以上1m左右，物料已被加速至最高速度，气固之间相对速率亦最大，此时的干燥速率亦最大。
它是气流干燥机整个干燥管中最为有效的干燥部分。
为强化干燥器的效率，将干燥管设计成不同直径的管路，使气固传递速度不断有规律地变化；亦即类似于脉冲式的改变。
这样，提高了物料停留时间，加大了干燥效率，亦缩短了管路长度。
使现今的气流干燥机具有教高的干燥效率及低能耗。
四、结构特点：1、干燥强度大，设备投资少，气流干燥的处理量是最大的，水分蒸发能力从50kg/h~5000kg/h，是其它干燥设备比不上的。
2、自动化程度高，连续操作。
只需控制螺旋加料器的进料速度，物料在极短时间内（0.5~2秒）就完成了干燥，劳动强度小。
干燥脉冲的原理
干燥脉冲的原理干燥脉冲干燥技术是一种应用于物料干燥的方法，其原理主要是通过脉冲气流对物料表面的吹扫作用，以快速将物料表面的水分蒸发，从而实现物料干燥的目的。
干燥脉冲主要包括两个关键过程，即脉冲喷吹和蒸发传递。
首先是脉冲喷吹。
干燥脉冲系统中的风机产生高压气流，将气体送入干燥腔室中。
然后，通过腔室中设置的喷嘴，将高压气体以高速射向物料表面。
由于高速气体的冲击作用，会将物料表面的水分迅速击碎，并瞬间形成小水滴的状态。
这种脉冲喷吹的方式不仅可以快速将水分分散，还能够有效地防止物料表面产生漏失。
接下来是蒸发传递。
物料表面形成的小水滴会因为脉冲气体的瞬间吹扫而快速蒸发。
由于脉冲气体的高速射击速度较快，物料表面的水分得到充分烘干的时间非常短暂。
在这个过程中，脉冲气体会带走被瞬时蒸发的水分，形成脉冲气流和水分的混合流。
这样的混合流会迅速流向下游，并经过设定的排湿装置，将含有水分的气体进行处理，消除其中的水分成分。
通过不断循环的脉冲气体和水分流动，干燥的效果就会逐步增强。
此外，干燥脉冲系统中还有重要的干燥参数需要合理调整，以保证干燥过程的效果。
其中包括喷嘴参数、喷吹排列方式、气体速度、物料进料速度等。
这些参数调整的目标是为了实现干燥的最佳效果。
例如，喷嘴的形状和编号要合理选择，能够使气体以均匀的速度和方向喷射到物料表面；气体速度要适当控制，太高容易将物料带走，太低则不能达到理想的干燥效果；物料进料速度要适中，以确保脉冲气流在物料表面停留的时间足够使水分蒸发，而不会因为过快的进料速度而导致脉冲气流未能发挥充分的作用等等。
总体而言，干燥脉冲的原理是利用脉冲气流对物料表面的吹扫作用，通过快速将物料表面的水分蒸发，从而实现物料的干燥。
在干燥过程中，脉冲喷吹和蒸发传递是两个关键步骤。
合理的干燥参数调整和设备设计，能够提高干燥脉冲的效果，使物料更加迅速、均匀地干燥。
干燥脉冲技术在化工、食品、制药等领域得到了广泛应用，为各行业的生产提供了快速、高效的物料干燥解决方案。

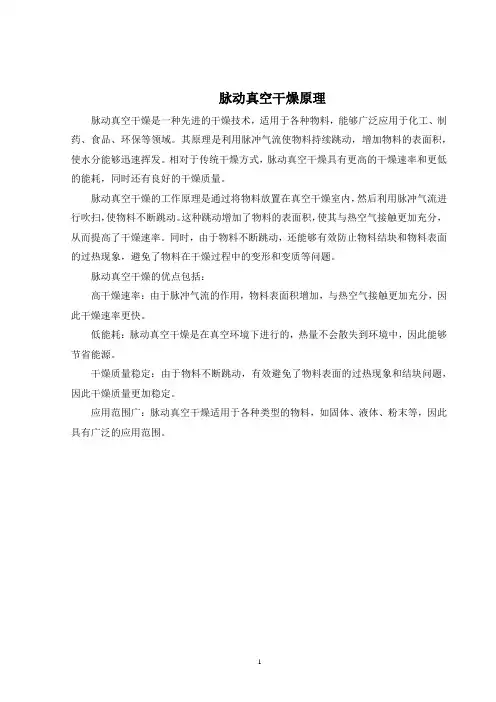

脉动真空干燥原理
脉动真空干燥原理
脉动真空干燥是一种先进的干燥技术，适用于各种物料，能够广泛应用于化工、制药、食品、环保等领域。
其原理是利用脉冲气流使物料持续跳动，增加物料的表面积，使水分能够迅速挥发。
相对于传统干燥方式，脉动真空干燥具有更高的干燥速率和更低的能耗，同时还有良好的干燥质量。
脉动真空干燥的工作原理是通过将物料放置在真空干燥室内，然后利用脉冲气流进行吹扫，使物料不断跳动。
这种跳动增加了物料的表面积，使其与热空气接触更加充分，从而提高了干燥速率。
同时，由于物料不断跳动，还能够有效防止物料结块和物料表面的过热现象，避免了物料在干燥过程中的变形和变质等问题。
脉动真空干燥的优点包括：
高干燥速率：由于脉冲气流的作用，物料表面积增加，与热空气接触更加充分，因此干燥速率更快。
低能耗：脉动真空干燥是在真空环境下进行的，热量不会散失到环境中，因此能够节省能源。
干燥质量稳定：由于物料不断跳动，有效避免了物料表面的过热现象和结块问题，因此干燥质量更加稳定。
应用范围广：脉动真空干燥适用于各种类型的物料，如固体、液体、粉末等，因此具有广泛的应用范围。
1。
气流干燥机工作原理
气流干燥机工作原理气流干燥机的工作原理是利用热风对物料进行干燥。
其主要组成部分是加热装置、风机、气流管道和物料传输系统。
工作过程如下：1. 加热装置产生热风。
加热装置可以是燃气、电加热器或蒸汽等方式，将冷风通过加热装置升温，形成高温热风。
2. 风机将热风送入气流管道。
风机产生的强风通过气流管道将热风送入气流干燥室内。
3. 物料传输系统将湿物料传送到气流干燥室内。
物料通过输送器、传送带或其他方式被传送到气流干燥室内。
4. 热风与物料接触并传热。
高温热风在气流干燥室内与湿物料接触并传热，使物料中的水分蒸发。
5. 湿气排出。
水分蒸发后变成湿气，并通过排湿设备排出室外，保持室内湿度较低。
6. 干燥后的物料通过传输系统送出。
经过干燥后的物料通过传输设备（如输送带、螺旋输送器等）送出气流干燥机。
通过这样的工作原理，气流干燥机可以将湿物料中的水分蒸发，使得物料达到所需的干燥水平。
在气流干燥机的工作过程中，有几个关键的因素影响干燥效果：1. 温度：热风的温度决定了物料的干燥速度。
较高的温度可以促使水分快速蒸发，但要注意不要将物料加热过度，以免对物料质量造成影响。
2. 湿度：干燥室内的湿度也需要控制，以保证湿气能够有效排出。
湿度过高可能会导致物料干燥不充分，湿度过低则可能对物料质量造成损害。
3. 气流速度：气流干燥机中的热风通过风机和管道产生强风，较高的气流速度有助于加快物料的干燥速度，但太快的气流速度也可能导致物料颗粒间的相互撞击和磨损。
4. 物料形态：不同形态的物料对干燥的反应不同。
例如，颗粒物料的表面积较大，薄片状物料更易于受到加热和干燥。
总之，以上因素的合理控制可以确保气流干燥机的正常运作和高效干燥物料的质量和效果。
气流干燥器的工作原理及其应用
气流干燥器的工作原理及其应用气流干燥器的工作原理如下：首先，湿气将通过入口进入气流干燥器的加热室。
然后，加热室中的加热元件会提供热量，将湿气中的水分蒸发成水蒸气。
接下来，水蒸气和其他气体成分一同进入二次分离室。
在这个过程中，水蒸气会通过分离器被分离出来，而其他气体成分会继续流动。
最后，湿气经过出口离开干燥器，气流变得更加干燥。
1.工业生产：在工业生产过程中，许多机械设备和仪器需要使用干燥的气体。
例如，气流干燥器可以用于去除电力设备中的湿气，提高设备的可靠性和效率。
此外，气流干燥器还可以应用于化工、制药、食品和饮料等行业，保证生产过程中的物料质量和产品品质。
2.电子行业：电子设备非常敏感，湿度过高可能会导致设备损坏或操作中断。
因此，在电子制造和组装过程中，经常使用气流干燥器来去除湿气，确保电子元件和电路板的干燥。
3.空气压缩系统：在空气压缩系统中，空气中存在大量的水分。
湿气会对系统中的元件和设备造成腐蚀，并且降低压缩空气的质量。
通过使用气流干燥器，可以有效去除湿气，确保良好的运行和维护系统的寿命。
4.制冷和空调系统：在制冷和空调系统中，湿气会降低系统的性能和效率。
通过使用气流干燥器，可以去除湿气，减少系统的水蒸气含量，提高制冷和空调系统的工作效率。
总的来说，气流干燥器的工作原理是通过加热和分离相结合的方式去除气流中的湿气。
它的应用广泛，包括工业生产、电子行业、空气压缩系统和制冷空调系统等领域。
通过使用气流干燥器，可以提高设备的可靠性、产品的质量，同时降低湿气对系统的损害。
安乃近用脉冲气流干燥机--技术说明-
700KG/H安乃近专用气流干燥机，离心下料输送装置、气流干燥及冷却输送装置技术说明700kg/h安乃近专用---脉冲气流干燥机技术说明一、简介本系统采用气流干燥机及气流冷却机组合式设计，脉冲式气流干燥器的特征是气流干燥管的管径交替缩小和扩大。
采用脉冲气流干燥管可以充分发挥加速段具有较高的传热传质作用，以强化干燥过程。
加入的物料颗粒首先进入管径小的干燥管内，颗粒得到加速，当其加速运动终了时，干燥管径突然扩大，颗粒依惯性进入管径大的干燥管。
颗粒在运动过程中，由于受到阻力而不断减速，直至减速终了，干燥管又突然缩小，这样颗粒又被加速，如此重复交替地使管径缩小和扩大，那么颗粒的运动速度也交替地加速和减速，空气和颗粒间的相对速度和传热面积均较大，从而强化了传热传质的速率。
同时，在大管径的气流速度有所下降也相应增加了干燥时间。
物料干燥完毕后，进入气流冷却设备，完成对物料的冷却。
二、结构特点a)干燥强度大，设备投资少，气流干燥的处理量是最大的，水分蒸发能力从50kg/h~5000kg/h，是其它干燥设备比不上的。
b)自动化程度高，连续操作。
只需控制螺旋加料器的进料速度，物料在极短时间内（0.5~2秒）就完成了干燥，劳动强度小。
c)物料温度低。
尽管空气温度很高（最高可达500℃），但由于物料处于恒速干燥期，物料表面温度只能是空气湿球温度，因此，适用于热敏性物料的干燥。
d)物料不与外界接触，污染小。
e)加热方式可任意选择。
本厂产品可提供，蒸汽加热（140℃以下），电加热方式（或两者合用），燃煤热风炉（300℃以下），燃油热风炉（600℃以下），用户可根据条件选择。
三、气流干燥机技术参数：1、气流干燥设计条件●处理能力：700kg/h（干品）●进干燥前的滤饼含水量<14%●干燥后的成品含水量4.9~5.3%之间●与物料接触部分的材质：ss304LL●内部表面光洁度：0.8~1.7微米●进干燥前物料的特性:松密度~360 —460kg/m3，紧密度~ 670—770kg/m3●干燥后物料特性: 松密度~280 — 380kg/m3，紧密度~ 500 — 600kg/m3●初、中、高效同空调形式一样，换热器与高效隔开，外做保温护板（内壁不锈钢，换热器管和翅片材质为304），保温材料防火；冷风冷却器与初中高效在一起，冷风系统带表冷器、挡水板、接水盘。
干燥机故障及处理措施
干燥机故障及处理措施一、气流干燥机的工作原理及特性脉冲式气流干燥机是大批量的干燥设备，它采用瞬间干燥的原理，利用载热空气的快速运动，带动湿物料，使湿物料悬浮在热空气中，这样强化了整个干燥过程,提高了传热传质的速率，经过气流干燥的物料，非结合水分几乎可以全部除去，并且所干燥的物料，不会产生变质现象，产量可比一般干燥机干燥有显著提高，用户可在短期内取得较高的经济效益。
设备自动化程度高，投资少，耗能低，占用人力和厂房面积比较少，通用面广，是理想的现代化设备。
二、干燥机故障及处理措施1、如果机器内部的干燥时非常热，但产品始终无法被干燥那可能是空气流通不良，只需在干燥机运行的情况下，走到外面，同时将手放在排气口上。
2、如果从通风孔流出的空气微弱，请检查通风孔是否有棉绒堵塞如果您清洁通风孔并且流量仍然很弱，请检查干燥机内部的绒毛陷阱。
同时在完成内部绒毛陷阱清洁后，确保排气软管已连接到外部通风孔，并检查软管中是否有可能阻碍排气流动的纽结。
3、恒温器故障气流干燥机具有许多可调节室内温度的恒温器，它们通常是小的银色光盘，有时可以组合在一起。
根据干衣机的型号，它们可以位于皮棉收集器下方，鼓风机外壳上或通风管内。
找到恒温器后，请检查接线端子是否有断线或腐蚀。
接下来，移除电线，并将多功能测试仪设置为读取欧姆，用一根探针接触每个接线柱。
正常情况下，恒温器的读数应为零。
如果您获得无穷大的读数，则恒温器就不好了。
这时，你只需更换恒温器就可以使机器正常工作。
一、气流干燥机的工作效率影响因素1、加热元件工作不正常时机器中的加热元件会导致机器无法完成正常的干燥工作，当加热元件工作不正常时；干燥机就无法提供合适的热量，并且会降低物料的干燥效果。
这时，我们只需关闭电源，同时拆下控制面板；并且在拆下控制面板后对机器中的配件进行必要的检查。
在完成检查后，我们需要拆下已经损坏的配件，并且将新的配件安装在机器中。
2、皮带问题皮带也会影响机器的工作效率，这时我们需要关闭电源；同时更换皮带。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
脉冲气流干燥机原理
原理：
QG系列脉冲式气流干燥机是一种大批量的干燥设备，它采用瞬间干燥的原理，利用载热空气的快速运动，带动湿物料，使湿物料悬浮在热空气中，这样强化了整个干燥过程，提高了传热传质的速率，经过气流干燥的物料，非结合水分几乎可以全部除去，并且所干燥的物料，不会产生变质现象，产量可比一般干燥机干燥有显著提高，用户可在短期内取得较高的经济效益。
适应物料：
这种类型的设备，适应的物料比较多，除基本型提及的物料外，还有：安眠酮、A．B．C中间体、A．B．S树脂、A．S．C、白炭黑、苯茶吡唑酮、茶粕、草酸催化剂、促进剂m．d．m、触媒、沉淀炭粉、对乙酰氮基苯磺酰氨、对氨基水杨酸、哆耳玛托、对苯二酸、二乙苯铵、二氧化钛、活性碳、氟硅酸钠、氟石矿、硅胶粉末、合成树脂、磷酸钙、聚丙烯树脂、金霉素、焦硅酸钠、糠氯酸咖啡渣四环素、三氧化铁、碳酸钙、玉米蛋白、氧化铁、石膏缓凝剂等。
重点推荐：用于木粉、木屑、米糠、麸皮干燥
上述这类物料具有特殊性：比重轻，加料难，易燃，易爆。
针对此情况，我公司技术部门开发研制的新型气流干燥机，在原气流干燥机的基础上改进了加料形式，解决了“架桥”现象。
创新改进了旋风分离器，解决了物料翻滚不出料的现象。
系统集成，控制先进，超温报警连锁关闭热源，有效解决了温度过高引起的燃烧爆炸问题。
技术参数表：
