蝶阀的安装使用和维修学习资料
煤气(电动)蝶阀安装、使用、维护规程
煤气（电动）蝶阀安装、使用、维护规程煤气（电动）蝶阀是一种常用的控制阀门，广泛应用于煤气系统中。
正确的安装、使用和维护煤气（电动）蝶阀对保障煤气系统的正常运行和安全稳定具有重要意义。
下面是煤气（电动）蝶阀安装、使用、维护的规程：一、煤气（电动）蝶阀的安装要求：1. 安装位置：煤气（电动）蝶阀应安装在便于操作和维护的位置，通常应安装于水平管道上。
安装前应检查阀门和法兰连接件的平坦度和相互间隙。
2. 固定方式：煤气（电动）蝶阀的固定方式可以采用法兰连接或者焊接连接。
法兰连接时，应采用对称的螺栓连接，螺栓要均匀拧紧，确保连接牢固。
焊接连接时，应采用合适的焊接方法，确保焊缝牢固。
3. 密封要求：煤气（电动）蝶阀应配备适用的密封垫片，确保阀门的正常密封。
安装时，应将垫片放置在法兰连接面上，均匀占位，然后再安装法兰。
4. 管道清洁：在安装煤气（电动）蝶阀之前，应对管道进行清洗，确保无杂质和异物，以免对阀门产生损坏。
二、煤气（电动）蝶阀的使用要求：1. 开关操作：在开关煤气（电动）蝶阀时，应轻柔而均匀地操作。
切勿硬性操作，以免造成阀门损坏。
2. 适用范围：煤气（电动）蝶阀一般适用于中低压煤气系统，当工作压力超过额定压力时，应提前更换适合的阀门。
3. 温度范围：煤气（电动）蝶阀的工作温度一般设定在-20℃至60℃范围内，超出范围会影响阀门的密封性能和使用寿命。
4. 定期检查：定期检查煤气（电动）蝶阀的开关情况和密封性能，如果有异常情况及时处理，保证阀门的正常运行。
三、煤气（电动）蝶阀的维护要求：1. 清洗保养：定期清洗煤气（电动）蝶阀内部和外部，保持阀门的干净。
可以利用适当的溶剂和软布进行清洗，严禁使用腐蚀性溶剂和硬物清扫。
2. 泄漏检查：定期检查煤气（电动）蝶阀的密封情况，如果发现阀门有泄漏现象，应立即停止使用，并及时进行维修。
3. 电动部件保养：煤气（电动）蝶阀的电动部件需要定期进行检查和保养，确保电动部件的正常运行。
蝶阀安装使用说明
蝶阀安装使用说明蝶阀的原理及结构特点】蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。
蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。
蝶阀有弹密封和金属的密封两种密封型式。
弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。
阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。
蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。
与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
【蝶阀应用范围】采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。
金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。
如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。
蝶阀的结构原理尤其适合制作大口径阀门。
蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。
工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。
大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。
【蝶阀安装使用维护说明】1、打开蝶阀包装后不可存放潮湿仓库及露天地方，更不可存放在杂乱的工地上。
2、安装时应预先调整管道上的连接件。
3、通过管道的流体中不带有硬质微粒，以免损伤密封面。
4、安装时应清洗管道内腔和密封面。
5、阀门上的前头表示为介质方向。
6、阀门与管道连接时要求使用蝶阀专用法兰。
7、要求垫片（圈）内孔与管道法兰孔一样尺寸，保证把蝶阀端面的内六角螺丝全部封住，以免平面渗漏。
8、电动、电液动出厂时已将控制机械的启闭行程调好，用户第一次接通电源前要先手启开45度位置，再按电动开关，查看指示盘方向一致即可。
常用蝶阀安装知识

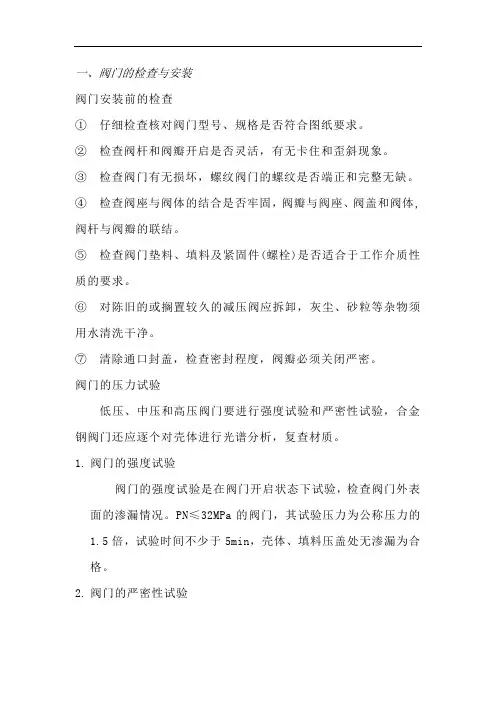

一、阀门的检查与安装阀门安装前的检查①仔细检查核对阀门型号、规格是否符合图纸要求。
②检查阀杆和阀瓣开启是否灵活，有无卡住和歪斜现象。
③检查阀门有无损坏，螺纹阀门的螺纹是否端正和完整无缺。
④检查阀座与阀体的结合是否牢固，阀瓣与阀座、阀盖和阀体,阀杆与阀瓣的联结。
⑤检查阀门垫料、填料及紧固件(螺栓)是否适合于工作介质性质的要求。
⑥对陈旧的或搁置较久的减压阀应拆卸，灰尘、砂粒等杂物须用水清洗干净。
⑦清除通口封盖，检查密封程度，阀瓣必须关闭严密。
阀门的压力试验低压、中压和高压阀门要进行强度试验和严密性试验，合金钢阀门还应逐个对壳体进行光谱分析，复查材质。
1.阀门的强度试验阀门的强度试验是在阀门开启状态下试验，检查阀门外表面的渗漏情况。
PN≤32MPa的阀门，其试验压力为公称压力的1.5倍，试验时间不少于5min，壳体、填料压盖处无渗漏为合格。
2.阀门的严密性试验在阀门完全关闭状态下进行的试验，检查阀门密封面是否有渗漏，其试验压力，除蝶阀、止回阀、底阀、节流阀外的阀门，一般应以公称压力进行，在能够确定工作压力时，也可用1.25倍的工作压力进行试验，以阀瓣密封面不漏为合格。
阀门安装的一般规定1. 阀门安装的位置不应妨碍设备，管道及阀体本身的操作，拆装和检修，同时要考虑到组装外形的美观。
2. 水平管道上的阀门，阀杆朝上安装，或倾斜一定角度安装，不可手轮向下安装。
高空管道上的阀门、阀杆和手轮可水平安装，用垂向低处的链条远距离操纵阀的启闭。
3. 排列对称，整齐美观；立管上的阀门，在工艺允许的前提下，阀门手轮以齐胸高最适宜操作，一般以距地面1.0—1.2m为宜，且阀杆必须顺着操作者方向安装。
4. 并排立管上的阀门，其中心线标高最好一致，且手轮之间净距不小于100mm；并排水平管道上的阀门应错开安装，以减小管道间距。
5. 在水泵、换热器等设备上安装较重的阀门时，应设阀门支架；在操作频繁且又安装在距操作面1.8m以上的阀门时，应设固定的操作平台。
蝶阀安装及维修手册1
蝶阀安装及维修手册1 浏览：28[蝶阀安装及维修手册1] -> 返回首页>>蝶阀安装及维修手册Butterfly Valve Installation & Maintenance Manual安装说明Installation Description协羽蝶阀是设计用于管路系统连接，两个法兰间的连接或一个法兰间的连接或一个法兰间的连已经固定的管路系统。
蝶阀的把手（或齿轮箱）是可以反转或正转180度操作。
协羽的蝶阀安用方形螺丝，螺母及华司所组成。
Hsieh Yu butterfly valve is designed for pipeline system connection between two flanges or wi for connection with the pipeline system of which one side has been fixed. The handle (or butterfly valve can be rotated backward or forward for 180 degrees. Hsieh Yu butterfly valv for installation with square screw, nut and washer.标准形蝶阀安装手册Standard butterfly valve installation manual第一步骤Step 1将管路上的法兰部分，要求及安装步在本手册里。
【注意】管路上的紶兰将要求精确的对正螺丝孔位置及想要的阀门位置。
Installation procedures, requirement for the flanges in the pipeline system have been stated in this Manual.[Note]: I required that flanges on the pipeline have to be aligned accurately with the screw holes and the desired position of t valves.第二步骤Step 2检查管路两法兰的螺丝孔的是否有对正及预留的间隙。
蝶阀日常使用及维修
蝶阀日常使用及维修蝶阀是一种常见的工业阀门，广泛应用于管道系统中，用于控制流体的通断和调节流量。
它具有结构简单、体积小、重量轻、操作灵活、关闭密封可靠等优点，因此在各行各业都有广泛的应用。
蝶阀的日常使用主要包括以下几个方面：1.安装：在安装蝶阀时，首先需要确保管道系统处于正常工作状态，并按照规范进行安装。
安装时应注意蝶阀的流向，以及阀门的开启和关闭方向。
同时要保证阀门与管道之间的连接牢固可靠，不得出现漏水、渗漏等情况。
2.操作：蝶阀一般由手动操作或自动操作。
手动操作时，需要根据需要将手柄旋转到相应的位置，实现阀门的开闭和流量调节。
自动操作时，可以通过电动或气动执行器来控制阀门的运动。
在操作过程中，应注意阀门的控制位置和速度，避免过度开启或关闭，以免对管道系统造成不必要的损坏。
3.维护：蝶阀的维护工作主要包括定期检查和清洁。
定期检查阀门的开闭动作是否正常，阀座是否完好，连接处是否松动，密封圈是否破损等。
如有异常情况，需要及时进行修理或更换。
同时，定期清洁阀门内部和外部的污物，保持阀门的灵活性和正常工作状态。
4.常见故障及处理：蝶阀的常见故障包括漏水、卡死、异物卡阻等。
当发生漏水时，首先需要检查阀门的密封圈是否完好，如有破损需要更换。
如果阀门卡住或无法开启，应检查阀门内部是否有异物卡阻，清除异物后进行修复。
在处理故障时，应根据具体情况选择适当的修理方法，必要时可以请专业人员进行处理。
蝶阀作为一种常用的工业阀门，在日常使用中需要注意以下几点：1.防止过载操作：蝶阀的设计工作压力一般在标准范围内，过载操作会导致阀门受力过大，容易损坏。
2.防止腐蚀和磨损：蝶阀一般采用不锈钢、碳钢等材质制造，但长期在腐蚀、磨损等恶劣环境中使用，仍然可能发生腐蚀和磨损。
因此，在应用时应根据工作环境选择适当的材质，并进行定期维护。
3.防止结冰：在寒冷地区，蝶阀可能受到结冰的影响，导致阀门无法正常开启或关闭。
为了防止结冰情况发生，可以采取加热措施或使用防冻液。
蝶阀在管道系统中的安装与维护技术
蝶阀在管道系统中的安装与维护技术引言管道系统是现代工业中必不可少的组成部分。
为了确保管道系统的正常运行和安全运转，正确的安装与维护是至关重要的。
本文将着重介绍蝶阀在管道系统中的安装与维护技术，帮助读者了解如何正确安装和维护蝶阀，以确保管道系统的可靠性和正常运行。
一、蝶阀的安装1. 确定安装位置在安装蝶阀前，需要根据管道系统的设计要求确定蝶阀的安装位置。
安装位置的选择应考虑以下因素：流体的流向、管道的直径、阀门的尺寸等。
一般来说，蝶阀应安装在水平管道上，以确保其正常运行。
2. 准备工作在安装蝶阀之前，需先进行准备工作。
首先，确保蝶阀的尺寸与管道的尺寸相匹配。
其次，清洁管道末端，并确保没有杂物或尘土。
此外，还需检查蝶阀的密封垫是否完好，并根据需要进行更换。
3. 安装过程安装蝶阀的过程应根据具体的产品说明书进行。
一般来说，以下步骤需遵循：a. 将蝶阀的法兰与管道法兰连接，确保连接紧固可靠。
b. 确保蝶阀的关闭装置（手柄、齿轮等）的位置与设计要求一致。
c. 仔细调整蝶阀的位置，使其处于正常关闭或开启状态。
d. 进行密封测试，确保蝶阀的密封性能正常。
二、蝶阀的维护1. 定期检查定期检查是蝶阀维护的重要环节。
对于长时间运行的管道系统，每年至少应进行一次检查。
检查内容包括：蝶阀的密封情况、连接螺栓的紧固情况、手柄、齿轮等操作装置的可靠性，以及蝶阀的外观状况等。
如发现任何损坏或异常情况，应及时修复或更换。
2. 清洁维护蝶阀在使用过程中可能会受到一些固体颗粒的污染，因此定期清洁维护是必要的。
清洁时应遵循以下步骤：a. 断开蝶阀与管道之间的连接，取下蝶阀。
b. 使用适当的清洁液清洗蝶阀的内部和外部，确保没有杂质。
c. 仔细检查蝶阀的密封垫，如有磨损应及时更换。
d. 清洗并润滑蝶阀的操作装置（手柄、齿轮等）。
3. 密封维护蝶阀的密封性能对管道系统的正常运行至关重要。
因此，在维护过程中需要重点关注蝶阀的密封性能。
特别是在蝶阀长时间使用后，其密封垫可能会出现老化或磨损，导致漏水或漏气。
蝶阀日常使用及维修
蝶阀日常使用及维护1、在安装时，阀瓣要停在关闭的位置上。
2、开启位置应按蝶板的旋转角度来确定。
3、带有旁通阀的蝶阀，开启前应先打开旁通阀。
4、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。
5、蝶阀的蝶板安装于管道的直径方向。
在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。
6、如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。
蝶阀的结构原理尤其适合制作大口径阀门。
蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。
7、常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。
对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。
8、蝶阀的蝶板安装于管道的直径方向。
在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则全开状态。
结构特点阀体密封圈采用浮动结构，蝶板密封圈材料为柔性石墨夹不锈钢，密封圈具有良好的抗撕裂、抗磨损，使用寿命长。
蝶板工作时，一侧为工作压力，另一侧为无压时不泄漏，泄露量为零，且双向承压，循环水进口蝶阀的主要承压方向为顺水流方向，循环水出口蝶阀的主要承压方向为逆水流方向。
阀门开关限位装置可靠，无过开、过关现象，开度指示与蝶板实际位置一致。
阀体、蝶板、阀杆具有足够的强度和刚度，蝶板密封圈安装后能在阀体内部调整和更换。
电动装置有过力矩装置、计数器的行程控制机构、就地位置指示和远方接点，有2对常开及2对常闭接点；有全开全关触点，能满足就地及远方控制的要求。
电动装置可接受三相四线制380/220VAC。
电动装置能承受2倍的所需力矩而不产生永久变形和破坏；手、电动切换方式为电动优先的自动操作方式。
二、阀门标准和性能试验规范1、标准规范2、性能试验规范三、主要零件材料和结构简图结构简图四、主要外形尺寸（简图）五、装运和储存1、运输前的准备阀门端部通道和阀杆外露表面是关键的部位，应采取下列措施：（a）阀门内部应清除滞留水垢，保持阀门内腔清洁、干燥。
蝶阀的运行与护手册
设备运行维护手册河南中岳阀门制造有限公司2010年1月21日蝶阀的运行与维护手册蝶阀的运行注意事项：1、蝶阀的运行过程中必须三天内要进行一次全开全闭操作，否则阀门会出现锈死现象。
2、在关闭过程中如果发生关闭不严时，应该将阀门再次完全打开，利用管道的水压进行冲刷管道的内壁杂质后，再次关闭阀门。
3、关闭或打开阀门的过程中不能利用加长杆或过大力量进行操作。
4、带有旁通阀的蝶阀，开启前应先打开旁通阀。
5、应按蝶阀制造厂的安装说明书进行安装，重量重的蝶阀，应设置牢固的基础。
6、尽量过滤管道内的杂质，预防蝶阀关闭时挤坏密封面，造成无法完全关闭的现象。
蝶阀的使用维护注意事项：1、蝶阀的开度与流量之间的关系，基本上呈线性比例变化。
如果用于控制流量，其流量特性与配管的流阻也有密切关系，如两条管道安装阀门口径、形式等全相同，而管道损失系数不同，阀门的流量差别也会很大。
2、如果阀门处于节流幅度较大状态，阀板的背面容易发生气蚀，有损坏阀门的可能，一般均在大于15°外使用。
3、蝶阀处于中开度时，阀体与蝶板前端形成的开口形状以阀轴为中心，两侧形成完成不同的状态，一侧的蝶板前端顺水流方向而动，另一侧逆水流方向而动，因此，一侧阀体与阀板形成似喷嘴形开口，另一侧类似节流孔形开口，喷嘴侧比节流侧流速快的多，而节流侧阀门下面会产生负压，往往会出现橡胶密封件脱落。
4、蝶阀操作力矩，因开度及阀门启闭方向不同其值各异，卧式蝶阀，特别是大口径阀，由于水深，阀轴上、下水头差所产生的力矩也不容忽视。
另外，阀门进口侧装置弯头时，形成偏流，力矩会有增加。
阀门处于中间开度时，由于水流动力矩起作用，操作机构需要自锁。
微阻缓闭止回阀运行维护手册微阻缓闭止回阀产品属于免操作产品，运行过程中它可以自动打开，自动关闭，在运行过程中应经常检查油缸的使用情况，是否需要添加液压油，半年或一年后应关闭管道打开阀门检查胶圈的使用情况，必要时清除沉积在阀板周围的污垢。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蝶阀的安装使用和维
修
蝶阀的安装使用和维修（一）
1.阀门安装前应完成以下工作
a.仔细核对阀门使用情况是否与其性能规范相符。
B.检查阀门通道及密封面是否有杂物，并及时清除。
c.开箱后阀门要及时安装，勿随意松动阀门上的任何紧固螺丝。
d.硬密封，软密封配标准法兰
e..安装.调试员要仔细阅读使用说明书，气动，电动说明书，严格按照说明书，接线图进行安装.操作.调试及接线。
f.用户要求试压时，务必用两端法兰对夹装好或试压台试压。
g.蝶阀安装时处于关闭为益，焊接时应将阀门通道用盖板挡住，防止颗粒.杂物戳伤密封面。
2.蝶阀可以安装在任意角度的管道上，但不能倒装。
通常为立式和卧式安装。
3.蝶阀一般为单向使用，安装时请注意阀体上箭头为表示密封关闭时介质压力方向。
4.法兰蝶阀安装在管道末端时.末端这边需配装法烂片，以防止密封圈积压过位。
5.产品出厂前虽经过严格检查和试压，但也存在个别产品在运输途中振动螺钉变位，需重新调整。
若蝶板关闭不严，将螺钉逆时针旋转少许，转动蝶板至密封位置，合适后锁定此螺母，若蝶板关闭过位（或蝶板打不来）应螺钉2顺时针旋转少许，打开蝶板重新关闭密封位置，合适后锁定此螺母。
6.电动蝶阀出厂时已将控制机构的启闭行程调好，为防止电源接通时方向搞错。
用户在第一次接通电源前，要先手动启开到半开位置，再接点动开关，检查指示盘方向向阀门启开方向一致即可。
7.可能发生的故障及清除方法
8.包装运输及其他注意事项
a.产品出厂时，应按出厂标准规定包装，包装前应检查产品使用说明书，检验合格证及有关附件。
b.合格证应标明生产厂家，出场时间，检验者，印章等。
c.产品在装卸运输时，应遵守有关规定，以免损坏。
d.用户验收时，应按产品标准进行。
e.用户发现产品有异常现象后，应通知我方，对产品重量双方有异议时，应按产品标准规定复检，并按最终结果定论处理。
f..产品自出厂之日起。
保证使用18个月，过期产品需再度使用时，应检查合格后方可使用，以免发生以外事故。
---- 杜联峰 2010.09.26。
