AutoCAD建筑制图实例教程 第10章 建筑剖面图实例
autocad中的剖面线间距和比例的关系
autocad中的剖面线间距和比例的关系在使用Autocad进行建筑设计和绘图时，剖面线是非常重要的元素之一。
剖面线可以帮助我们更好地理解建筑物的内部结构和布局。
而剖面线的间距和比例则是决定剖面线绘制效果的关键因素之一。
首先，我们来了解一下剖面线的概念。
剖面线是指在建筑图纸上绘制的一条垂直于地面的线，用来表示建筑物的内部结构和布局。
通过剖面线，我们可以清晰地看到建筑物的各个部分，包括墙体、楼梯、门窗等。
剖面线的绘制需要考虑到建筑物的实际尺寸和比例，以确保绘制出的剖面线能够准确地反映建筑物的内部结构。
剖面线的间距是指在建筑图纸上绘制的相邻两条剖面线之间的距离。
间距的选择需要根据建筑物的实际尺寸和比例来确定。
一般来说，建筑物越大，剖面线的间距就可以适当增大，以保证绘图的清晰度和可读性。
而对于较小的建筑物，剖面线的间距则需要适当缩小，以便更好地展示建筑物的内部结构。
此外，剖面线的间距还需要考虑到绘图的比例尺。
比例尺是指建筑图纸上的长度与实际长度之间的比例关系。
在绘制剖面线时，我们需要根据比例尺来确定剖面线的实际长度，然后再根据实际长度来确定剖面线的间距。
比如，如果建筑图纸的比例尺为1:100，那么剖面线的实际长度就是图纸上的长度乘以100。
在确定剖面线的间距时，我们可以根据实际长度来选择合适的间距，以保证绘图的准确性和可读性。
在Autocad中，我们可以通过调整剖面线的间距和比例来实现不同的绘图效果。
如果我们希望绘制出更详细的剖面线，可以适当缩小间距和增大比例，以便更清晰地展示建筑物的内部结构。
而如果我们只是需要一个大致的剖面线，可以适当增大间距和缩小比例，以便更好地展示建筑物的整体布局。
总之，Autocad中的剖面线间距和比例是相互关联的。
通过合理地选择间距和比例，我们可以绘制出准确、清晰的剖面线，帮助我们更好地理解和展示建筑物的内部结构和布局。
在实际绘图中，我们需要根据建筑物的实际尺寸和比例来确定剖面线的间距和比例，以保证绘图的准确性和可读性。

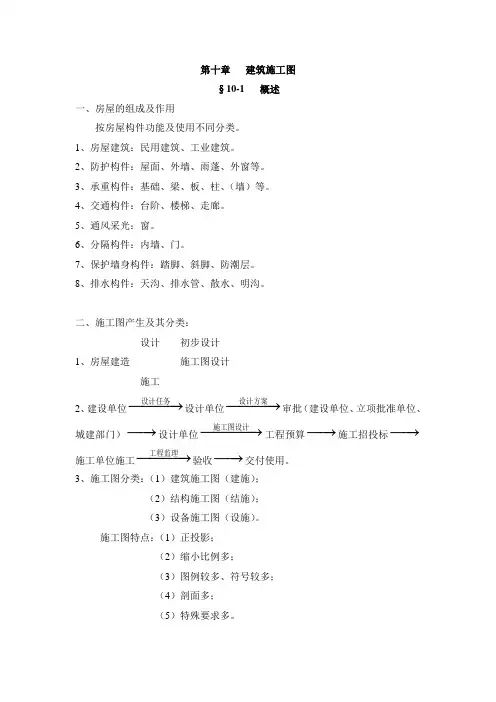

画法几何及建筑制图第10章
第十章 建筑施工图§10-1 概述一、房屋的组成及作用按房屋构件功能及使用不同分类。
1、房屋建筑：民用建筑、工业建筑。
2、防护构件：屋面、外墙、雨蓬、外窗等。
3、承重构件：基础、梁、板、柱、（墙）等。
4、交通构件：台阶、楼梯、走廊。
5、通风采光：窗。
6、分隔构件：内墙、门。
7、保护墙身构件：踏脚、斜脚、防潮层。
8、排水构件：天沟、排水管、散水、明沟。
二、施工图产生及其分类：设计 初步设计1、房屋建造 施工图设计施工2、建设单位−−−−→设计任务设计单位−−−−→设计方案审批（建设单位、立项批准单位、城建部门）−−→设计单位−−−−→施工图设计工程预算−−→施工招投标−−→施工单位施工−−−−→工程监理验收−−→交付使用。
3、施工图分类：（1）建筑施工图（建施）；（2）结构施工图（结施）；（3）设备施工图（设施）。
施工图特点：（1）正投影；（2）缩小比例多；（3）图例较多、符号较多；（4）剖面多；（5）特殊要求多。
三、施工图中常用符号定位轴线：一般在承重构件轴线上、应以编号。
规定：从下向上↑A字母数字→从左向右2、分轴线：分轴线是2定位轴线之间的一个轴线。
注意：（1）编号对字母是依下开始；对数字是依左开始。
（2）分母跟定位轴线。
分子以数字定，可以是1、2······3、标高符号：（1）标高是以米为单位，注至小数点后3位（至mm）零高点标记±0.000，负高点—0.001······，正高点0.001······（2）标高符号画法4、索引符号：索引是对原因某些部位构件（需加以放大等说明）引出来。
5、详图符号：6、指北针：①指北针指明方向；②指北针一般在总图和底层平面图上③指北针的图一般为24mm7、因为建筑施工图有许多剖面图，所以要画剖面材料符号，规定的符号图例P279表10-1。
(完整版)建筑制图完整课件
06
建筑制图综合应用
制图软件介绍与使用
制图软件概述
介绍AutoCAD、SketchUp、Revit等 常用建筑制图软件的特点和适用场景 。
软件界面与基本操作
绘图工具与命令
讲解直线、圆、多段线等基本绘图工 具的使用，以及图层管理、块操作等 常用命令。
详细解析各软件的操作界面，以及文 件管理、视图控制等基本操作。
透视图的常用术语
视点、视平线、心点、灭点等是透视图中常用的术语。视点是观察者的眼睛所在的位置；视平线是与眼 睛水平的一条假想线；心点是视平线上的一个点，通过该点引出的视线与画面垂直；灭点是物体在透视 图中消失的点。
透视图的表现技巧
01
透视图的绘制步骤
首先确定视点和视平线，然后根据物体和观察者的位置确定灭点，画出
01
介绍快捷键、脚本命令、定制工具栏等提高绘图效率的方法。
图纸审查与修改技巧
02
讲解如何进行图纸审查，以及如何高效修改图纸中的错误和遗
漏。
团队协作与沟通技巧
03
分享在多人协作项目中如何高效沟通、协调团队成员间的关系
。
THANKS
感谢观看
文化建筑剖面图
绘制文化建筑的剖面图，展示文化 建筑内部的文化设施和空间特点。
05
建筑透视图
透视图的基本原理
透视图的定义
透视是一种视觉现象，通过透视投影法将三维空间中的物体投影到二维平面上。透视图是运用透视投影法绘制出的图 形，具有近大远小、近清晰远模糊的视觉效果。
透视图的分类
根据视点和观察者的位置关系，透视图可分为平行透视和成角透视。平行透视中，观察者面对物体，视线与画面平行 ；成角透视中，观察者与物体有一定角度，视线与画面不平行。
CAD2010建筑制图第8章 建筑剖面图的绘制
件中，作为剖面图绘制的参照。 2）在功能区“常用”标签内的“图层”面板上选择“图层”下拉
列表，将“辅助线”切换为当前图层，并利用“射线”工具绘制如图8-4 所示的辅助线。注意，首先绘制45°斜线，再由剖切位置的可剖到或可 看到的图形对象绘制纵横向辅助线。
Page 5
8.1.4 建筑剖面图绘制步骤 建筑剖面图的绘制步骤如下： 1）设置绘图环境； 2）绘制地坪线、定位轴线、各层楼面线以及外墙轮廓线； 3）绘制剖面图门窗洞口位置、楼梯平台、女儿墙、檐口及其它 可见轮廓线； 4）绘制梁板、楼梯等构件的轮廓线，并将剖切到的构件涂黑； 5）进行尺寸、标高、索引符号和文字注释等的标注； 6）绘制或插入图框以及标题栏； 7）进行图形页面设置，打印出图。
Page 11
Page 12
图8-4 辅助线绘制
3）在功能区“常用”标签内的“图层”面板上选择“图层”下拉 列表，将“地坪线”切换为当前图层，利用“多段线”工具绘制如图8-5 所示地坪线。
Page 13
图8-5 绘制地坪线
4）在功能区“常用”标签内的“图层”面板上选择“图层”下拉 列表，将“墙线”切换为当前图层，利用“直线”工具绘制首层和半地 下车库的墙线。
Page 7
Page 8
8.2.1 设置绘图环境 为方便后面的建筑物剖面图制工作，一般应在开始图形绘制之前，
先对绘图环境进行设置。绘图环境设置的操作步骤如下：
1）打开AutoCAD2010中文版，新建一个图形文件，工作空间选为 “二维草图与注释”。
2）单击“格式”菜单→“单位”工具， 在系统弹出的“图形单位”对话框中作如
Page 2
建筑剖面图绘制
剖切线经过车库、卫生间、过道和卧室，二层剖切线经过北侧卧室、 卫生间、过道和南侧卧室。2-2剖切位置中一层剖切线经过楼梯间、 过道和客厅，二层剖切线经过楼梯间、过道和主人房。剖视方向向左。
11.2.2 1-1剖面图绘制
11.2.3 2-2剖面图绘制
11.1.3 剖切位置及投射方向的选择
根据规范规定，剖面图的剖切部位应根据图纸的用途或设计深度，在 平面图上选择空间复杂、能反映全貌、构造特征，以及有代表性的部 位剖切。
投射方向一般宜向左、向上，当然也要根据工程情况而定。剖切符号 标在底层平面图中，短线的指向为投射方向。剖面图编号标在投射方 向一侧，剖切线若有转折，应在转角的外侧加注与该符号相同的编号。
第11章 建筑剖面图绘制
建筑剖面图是指用一个假想的剖切面将房屋垂直剖开所得到的投影图。 建筑剖面图是与平面图和立面图相互配合表达建筑物的重要图样，它 主要反映建筑物的结构形式、垂直空间利用、各层构造做法和门窗洞 口高度等情况。
11.1 建筑剖面图绘制概述
本节向读者简要归纳建筑剖面图的概念、图示内容、剖切位置、投射 方向，以及一般绘制步骤等基本知识，为下一步结合实例讲解 AutoCAD操作作准备。
11.1.1 建筑剖面图概述
建筑剖面图就是假想使用一个或多个垂直于外墙轴线的铅垂剖切面，将 建筑物剖开后所得的投影图，简称剖面图。剖面图的剖切方向一般是横 向（平行于侧面），当然这也不是绝对的要求。剖切位置一般选择在能 反映出建筑物内部构造比较复杂和典型的部位，并应通过门窗的位置。 多层建筑物应该选择在楼梯间或是层高不同的位置。剖面图上的图名应 与平面图上所标注的剖切符号的编号一致，剖面图的断面处理和平面图 的处理相同。一个建筑剖面图示例如图所示。
用AutoCAD画建筑平面图步骤实例
绘制楼梯
使用直线命令（L）绘制楼梯的 轮廓线，注意楼梯的宽度和步数。
使用修剪命令（TR）对楼梯轮 廓线进行修剪和调整，使其符合
建筑的实际尺寸。
根据需要，使用填充命令（H） 为楼梯添加填充图案，增强视觉
效果。
绘制阳台
使用直线命令（L）绘制阳台的 轮廓线，注意阳台的宽度和位置。
THANKS
感谢观看
系统将自动计算角度值，并在选定线段交叉处放置标
注。
04
添加文字注释
单行文字
01
单行文字
在AutoCAD中，可以使用单行 文字工具在建筑平面图中添加简 短的文字说明。
文字内容
02
03
文字位置
单行文字通常用于标注、说明或 标识，例如房间名称、门窗编号 等。
选择适当的位置，将单行文字放 置在建筑平面图中，确保文字清 晰可见且不影响整体布局。
根据需要创建新的图层，并 设置图层的名称、颜色、线 型和线宽等属性。
根据需要调整栅格和捕捉设 置，以便更好地对齐和定位 图形元素。
02
绘制建筑平面图
绘制建筑轴线
01
打开AutoCAD软件，新建一个文件。
02
使用直线命令（L）绘制建筑轴线，确定建筑的主要 方向和尺寸。
03
根据需要，使用修剪命令（TR）对轴线进行修剪和 调整。
绘制墙体
使用直线命令（L）绘制建筑的 外墙线，注意墙线的位置和间 距。
使用偏移命令（O）将外墙线 向内偏移，以创建内墙线。
使用修剪命令（TR）对墙线进 行修剪和调整，使其符合建筑 的实际尺寸。
绘制门窗
01
中文版AutoCAD 2019基础教程 第10章 绘制三维图形
中文版AutoCAD 2019基础教程
10.1.2三维视图
创建三维模型时，常常需要从不同的方向观察模型。当用户设定某个查看方向 后，AutoCAD将显示出对应的3D视图。具有立体感的3D视图将有助于用户正 确理解模型的空间结构 。
中文版AutoCAD 2019基础教程
10.1.3创建三维用户坐标系
10.1三维绘图基础知识
在使用AutoCAD绘制三维图形之前，首先应切换至“三维建模”空间，并掌握 三维绘图的基础知识，例如绘制三维模型时经常使用的三维坐标系、三维视图 等。
中文版AutoCAD 2019基础教程
10.1.1三维绘图的术语
三维实体模型需要在三维实体坐标系下进行描述。在三维坐标系下，可以使用 直角坐标或极坐标方法来定义点。此外，在绘制三维图形时，还可以使用柱坐 标和球坐标来定义点。在创建三维实体模型前，应先了解下面的一些基本术 语。
中文版AutoCAD 2019基础教程
10.5.4将二维图形放样成实体
在快捷工具栏选择“显示菜单栏”命令，在弹出的菜单中选择“绘 图”|“建模”|“放样”命令(LOFT)，可以将二维图形放样成实体 。
中文版AutoCAD 2019基础教程
10.5.5根据标高和厚度绘制实体
在AutoCAD中，用户可以为将要绘制的对象设置标高和延伸厚度。一旦设 置了标高和延伸厚度，就可以用二维绘图的方法得到三维图形。使用AutoCAD 绘制二维图形时，绘图面应是当前UCS的XY面或与其平行的平面。标高就是 用来确定这个面的位置，它用绘图面与当前UCS的XY面的距离表示。厚度则 是所绘二维图形沿当前UCS的Z轴方向延伸的距离 。
中文版AutoCAD 2019基础教程
10.2.3绘制三维样条曲线和三维螺旋线
AutoCAD机械制图教程教案剖视图的绘制
一、教案基本信息AutoCAD机械制图精品教程教案-剖视图的绘制课时安排：2课时（90分钟）教学目标：1. 理解剖视图的概念和作用；2. 学会使用AutoCAD绘制剖视图；3. 掌握剖视图的标注和细节处理。
教学工具：1. AutoCAD软件；2. 投影仪或白板；3. 教学PPT或黑板。
二、教学内容与步骤1. 导入新课介绍剖视图的概念和作用，通过示例展示剖视图在机械制图中的应用。
2. 软件操作准备确保学生已经熟练掌握AutoCAD的基本操作，如绘图、修改、标注等。
3. 绘制剖视图a. 创建新文件；b. 绘制剖切面；c. 绘制主视图；d. 绘制俯视图；e. 绘制剖视图。
4. 剖视图标注a. 标注尺寸；b. 标注名称；c. 标注比例；d. 标注注释。
5. 细节处理讲解如何处理剖视图中的细节，如线条、填充、颜色等。
6. 课堂练习布置练习题目，让学生独立绘制一个简单的剖视图，并标注完整。
三、教学评价1. 课堂练习：检查学生独立完成练习题的情况，评估学生对剖视图绘制和标注的掌握程度。
2. 学生互评：鼓励学生之间相互评价，相互学习，提高绘图技能。
3. 教师评价：对学生的作品进行评价，给出改进意见，帮助学生提高。
四、教学反思本节课结束后，教师应反思教学效果，看是否达到了教学目标，学生是否掌握了剖视图的绘制和标注技巧。
根据学生的反馈，调整教学方法，提高教学质量。
五、课后作业布置课后作业，要求学生课后练习绘制剖视图，加强巩固所学知识。
作业要求如下：1. 绘制一个复杂的剖视图，包括多个部件；2. 标注完整，注意尺寸、名称、比例和注释的规范；3. 提交作业时，附上简要的剖视图说明，阐述绘制过程中遇到的问题及解决方法。
六、案例分析1. 案例介绍：展示一个实际的机械设计案例，其中包含剖视图的绘制。
2. 分析讨论：引导学生分析案例中的剖视图绘制方法和技巧，讨论如何更好地表达设计意图。
3. 总结经验：让学生总结在实际绘制剖视图时需要注意的问题，如剖切位置的选择、视图的布局等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10.1 设置绘图环境 10.2 绘制辅助线 10.3 绘制墙体、楼板、阁楼剖面、楼梯休息平台和地坪线 10.4 绘制门窗 10.5 绘制阳台、平屋顶、装饰栅栏和雨蓬 10.6 绘制梁和圈梁 10.7 绘制楼梯 10.8 绘制配电箱 10.9 剖面图标注 10.10 打印输出
9．完成设置并保存文件
利用【图层】工具栏中的单击【标准】工具栏中的保存命令按钮 ，打开
【图形另存为】对话框。输入文件名称“住宅剖面图”，单击【图形
另存为】对话框中的【保存】命令按钮保存文件。
至此，绘图环境的设置基本完成。
上一页
返回主页
10.2 绘制辅助线
1．单击状态栏中的【正交】按钮，打开正交
返回主页
13
10.2 绘制辅助线
1）打开正交 方式，关闭对象捕 捉方式，单击【绘 图】工具栏中的直 线命令按钮 ， 在左上角需修剪的 边界位置画一竖直 的 直 线 EF 。 如 图 10-8所示。
10-4所示。
图10-3 水平 辅助线间距
下一页
2021/3/8
返回主页
9
10.2 绘制辅助线
图10-4 绘制 完水平辅助 线后的效果
下一页
2021/3/8
竖直基准线
上一页
水平基准线
返回主页
10
10.2 绘制辅助线
5．按照图10-5所示的尺寸，利用“偏移”命令将竖直基 准线及偏移后的竖直辅助线按由左至右的顺序进行偏移，得到 竖直的辅助线。方法与绘制水平辅助线相同，不再赘述。
状态。
2．利用【图层】工具栏中的图层列表框将
“辅助线”层设置为当前层。
3．单击【绘图】工具栏中的直线命令按钮 ，
执行直线命令，在图幅内适当的位置绘制水平基
准线和竖直基准线。
4．按照图10-3所示的尺寸，利用偏移命令将
水平基准线及偏移后的水平辅助线按由下至上的
顺序进行偏移，得到水平的辅助线。完成后如图
2．设置绘图区域
单击下拉菜单栏中的【格式】|【图形界限】命令，设置左下 角坐标为0,0，指定右上角坐标为42000,29700。
3．放大图框线和标题栏
单击【修改】工具栏中的缩放命令按钮 ，选择图框线和标 题栏，指定0,0点为基点，指定比例因子为100。
下一页
2021/3/8
上一页
返回主页
3
10.1 设置绘图环境
下一页
2021/3/8
上一页
返回主页
4
10.1 设置绘图环境
6．修改图层
1）单击【图层】工具栏中的图层管理器按钮 ，弹出【图层特性管 理器】对话框，单击新建按钮 ，新建4个图层：楼板、楼梯、阳台、梁。
2）对原图层进行修改，将“轴线”层重命名为“辅助线”。 3）设置颜色。将“门窗”层的默认颜色设置为“0,87,87”，将“尺 寸标注”层的颜色修改为蓝色，将“其他”层的颜色设置为白色。并对4 个新建图层设置颜色。 4）设置线型和线宽。将“墙体”层的线宽设置为“默认”，4个新 建图层的线型保留默认的“Continuous”实线型，其线宽均为“默认”。 设置好的【图层特性管理器】对话框如图10-2所示。
7．设置线型比例
在命令行输入线型比例命令LTS并回车，将全局比例因子设置为 100。
注意：在扩大了图形界限的情况下，为使点划线能正常显示，须将
全局比例因子按比例放大。
8．设置文字样式和标注样式
1）本例使用“A3建筑图模板.dwt”中的文字样式。“汉字”样式
采用“仿宋_GB2312”字体，宽度比例设为0.8，用于书写汉字；“数字”
样式采用“Simplex.shx”字体，宽度比例设为0.8，用于书写数字及特
殊字符。 下一页
上一页
返回主页
10.1 设置绘图环境
2）单击下拉菜单栏中的【格式】|【标注样式】命令，弹出【标注 样式管理器】对话框，选择“建筑”标注样式，然后单击【修改】命令 按钮，弹出【修改标注样式：建筑】对话框，将【调整】选项卡中【标 注特征比例】中的“使用全局比例”修改为100。然后单击【确定】按 钮，退出【修改标注样式：建筑】对话框，再单击【标注样式管理器】 对话框中的【关闭】按钮，退出【标注样式管理器】对话框，完成标注 样式的设置。
2021/3/8
1
10.1 设置绘图环境
下一页
2021/3/8
图10-1 建筑剖面图
制图 过为 程例本 及，章 方详将 法细以 。讲图
述 10 建 筑1 剖所 面示 图的 的剖 绘面
返回主页
2
-
10.1 设置绘图环境
1．使用样板创建新图形文件
单击【标准】工具栏中的新建命令按钮 ，弹出【创建新图 形】对话框。单击使用样板命令按钮 ，从【选择对象】列表框 中选择第七章建立的样板文件“A3建筑图模板.dwt”，单击【确 定】按钮，进入AutoCAD 2006绘图界面。
4．显示全部作图区域 在【标准】工具栏上的窗口缩放按钮 上按住鼠标左 键，单击下拉列表中的全部缩放命令按钮 ，显示全部作 图区域。 5．修改标题栏中的文本 1）在标题栏上双击鼠标左键，弹出【增强属性编辑 器】对话框。 2）在【增强属性编辑器】的【属性】选项卡下的列 表框中顺序单击各属性，在下面的【值】文本框中依次输 入相应的文本。图名文本为“住宅楼剖面图”，图纸编号 为8。其他同图9-2。 3）单击【确定】按钮，完成标题栏文本的编辑。
下一页
2021/3/8
图10-5 竖直辅助线间距 上一页
返回主页
11
10.2 绘制辅助线
绘制完竖直辅助 线后，效果如图10-6 所示。
注意：竖直辅助
线也可利用已完成的 平面图来绘制。先将 完成的平面图以块的 方式插入到当前的图 形中，然后利用其轴 线和边界线或其他特 征点完成竖直辅助线 的绘制。
图10-6利用直线和偏移命令绘制的辅助线
下一页
2021/3/8
上一页
返回主页
12
10.2 绘制辅助线
6．为了方便绘图， 还需要将图10-6所示辅 助线中多余的部分修剪 掉，并添加阁楼楼梯底 部的竖直辅助线CD（CD 与最右侧辅助线AB的间 距为1120）。完成后如 图10-7所示。具体方法 如下：
下一页
2021/3/8
上一页
图10-7绘制完成的辅助线
下一页
上一页
返回主页
10.1 设置绘图环境
图10-2 设置好的【图层特性管理器】对话框
下一页
上一页
返回主页
10.1 设置绘图环境
5）单击【确定】按钮，返回到AutoCAD作图界面。
注意：本例在第七章所创建的样板“A3建筑图模板.dwt”的基础上
增加4个图层，在绘图时可根据需要决定图层的数量及相应的颜色与线 型。
