《简单机械》复习课 教案设计
简单机械(复习教案)
定滑轮实质是等臂杠杆
6、动滑轮（省力，费距离，不能改变力的方向）
动滑轮的杠杆示意图；
动滑轮实质是动力臂是阻力臂2倍的杠杆。
7、滑轮组（省力，费距离）
拉力大小与重力大小的关系：
动滑轮和重物由几段绳子承重，拉力就是总重的几分之一。
拉力与重物移动距离的关系：
绳子自由端移动的距离是重物移动距离的n倍。
练习1、农村用来舂米的工具是一个杠杆，下图是它的结构示意图。O为固定转轴，在A端连接着石球，脚踏B端可以使石球升高，抬起脚，石球会落下击打稻谷。
若石球重50 N，要将石球抬起，脚至少用多大竖直向下的力？(摩擦和杠杆自重均忽略不计)
练习2、一块截面积为矩形ABCD的均匀金属块重2000 N，它的长宽之比为4:3，将它置于水平地 面上如图所示，若在A点用力F1抬起金属块的一端，则力F至少为N。
9．理解机械效率的概念，会利用公式进行有关的计算
10．会测机械效率，知道提高机械效率的方法
教学方法：讨论法，练习法
教学步骤：
一、学生自主第12章主要概念。
二、系统复习12章概念
三、具体复习
杠杆
1、杠杆定义：能绕固定点转动的硬棒
杠杆的五要素(支点0、动力F1、阻力F2、动力臂L1、阻力臂L2)
画力臂：
练习3、杠杆由图中位置到水平位置的过程中，力F如何变化？
4．杠杆分类
①省力杠杆：动力臂大于阻力臂。省力，但费距离。
例：钓鱼杆、使用筷子、用大扫帚扫地
②费力杠杆：动力臂小于阻力臂。省距离，但费力。
例：开瓶起子、羊角锤起钉子、剪铁皮的剪子
③等臂杠杆：动力臂等于阻力臂。不省力也不费力
例：天平
滑轮
5、定滑轮(不省力，但可以改变力的方向）
人教版物理八年级下册第十二章简单机械复习教案
教案：人教版物理八年级下册第十二章简单机械复习一、教学内容本节课主要复习人教版物理八年级下册第十二章简单机械的内容，包括杠杆、滑轮、斜面等简单机械的分类、特点和应用。
二、教学目标1. 使学生掌握简单机械的分类、特点和应用，提高学生的实际操作能力。
2. 培养学生运用物理知识解决实际问题的能力。
3. 引导学生通过合作、探究、实践等方式，提高学生的科学素养。
三、教学难点与重点1. 教学难点：简单机械的分类和应用，以及如何运用物理知识解决实际问题。
2. 教学重点：杠杆、滑轮、斜面等简单机械的特点和应用。
四、教具与学具准备1. 教具：杠杆、滑轮、斜面等实物模型。
2. 学具：学生分组实验器材、练习题。
五、教学过程1. 引入：通过展示生活中常见的简单机械，如杠杆、滑轮、斜面等，引导学生关注这些机械的原理和应用。
2. 讲解：讲解杠杆、滑轮、斜面等简单机械的分类、特点和应用，让学生了解这些机械在工作中的作用。
3. 实践：分组进行实验，让学生亲身体验简单机械的工作原理，培养学生的实践操作能力。
4. 讨论：引导学生探讨简单机械在实际生活中的应用，以及如何运用物理知识解决实际问题。
5. 练习：布置练习题，让学生巩固所学知识，提高解题能力。
六、板书设计简单机械1. 杠杆分类：一类杠杆、二类杠杆、三类杠杆特点：动力臂与阻力臂的关系应用：撬棍、剪刀、钳子等2. 滑轮分类：动滑轮、定滑轮特点：改变力的方向、省力应用：吊车、滑轮组等3. 斜面特点：省力、费距离应用：斜坡、盘山公路等七、作业设计1. 题目：根据生活实际，设计一个简单的机械装置，并说明其工作原理。
答案：略2. 题目：判断下列生活中的机械属于哪种简单机械，并说明理由。
答案：略八、课后反思及拓展延伸1. 反思：本节课通过讲解、实践、讨论等方式，使学生掌握了简单机械的分类、特点和应用，但在实际操作能力的培养方面还有待加强。
2. 拓展延伸：让学生进一步了解复杂机械的原理和应用，如齿轮、蜗轮等，提高学生的科学素养。
八年级物理简单机械复习教案
八年级物理简单机械复习教案教案标题：八年级物理简单机械复习教案教学目标：1. 复习八年级物理学习过的简单机械的基本概念和原理。
2. 强化学生对简单机械的分类和应用的理解。
3. 提高学生解决与简单机械相关问题的能力。
教学准备：1. 教学课件和多媒体设备。
2. 简单机械的模型或图片。
3. 学生练习题和答案。
教学过程：一、导入（5分钟）1. 利用多媒体设备播放一个与简单机械相关的视频或展示一个简单机械的模型，引起学生的兴趣。
2. 提问学生对简单机械的定义和分类。
二、知识讲解（15分钟）1. 通过课件展示和讲解简单机械的分类和基本概念，如杠杆、滑轮、轮轴等。
2. 结合实际例子解释简单机械的作用和原理。
3. 强调简单机械的应用，如剪刀、自行车等。
三、知识巩固（20分钟）1. 分发练习题给学生，让他们独立完成。
2. 学生互相讨论并解答练习题。
3. 教师逐个核对答案，解释正确答案并解决学生疑惑。
四、拓展应用（15分钟）1. 提供一个简单机械的实际问题，让学生分组合作解决。
2. 学生展示他们的解决方案，并进行讨论和评价。
3. 教师总结学生的解决方法并给予肯定或指导。
五、课堂小结（5分钟）1. 总结本节课的重点内容和学习收获。
2. 引导学生思考简单机械的重要性和应用范围。
六、作业布置（5分钟）1. 布置与简单机械相关的作业，如阅读相关文章、观察日常生活中的简单机械等。
2. 强调作业的重要性和合理安排时间。
教学反思：通过本节课的教学，学生对八年级物理学习过的简单机械有了更深入的理解。
通过练习题和拓展应用，学生的解决问题的能力得到了提高。
同时，通过引导学生思考和布置相关作业，激发了学生对简单机械的兴趣和进一步学习的动力。
人教版八年级下册第12章简单机械单元复习教学设计
2.培养学生的团队合作意识，学会在合作中分享、交流，共同解决问题。
3.让学生认识到简单机械在生活中的广泛应用，体会科技对生活的影响，增强学以致用的意识。
4.培养学生热爱科学、追求真理的精神，树立正确的价值观。
在教学过程中，教师要关注学生的个体差异，因材施教，充分调动学生的积极性，提高课堂效果。通过本章节的学习，使学生能够掌握简单机械的知识，提高解决实际问题的能力，为后续学习打下坚实基础。同时，注重培养学生的情感态度与价值观，使他们在学习过程中形成积极向上的人生态度。
5.设想五：拓展延伸。鼓励学生利用所学知识，解决生活中的实际问题，开展课外实践活动，提高学生的综合运用能力。
6.设想六：情感态度培养。在教学过程中，关注学生的情感态度，通过表扬、鼓励等方式，激发学生的学习热情和自信心。
在教学实践中，教师要灵活运用各种教学方法和策略，突破重难点，关注学生的全面发展。同时，注重培养学生的创新精神和实践能力，使他们在学习简单机械的过程中，获得成就感，为今后的学习生涯奠定坚实基础。
1.针对学生知识掌握程度，进行差异化教学，巩固基础知识，提高综合运用能力。
2.注重培养学生的创新思维和实践操作能力，激发学习兴趣。
3.加强团队合作意识的培养，提高学生的沟通与协作能力。
4.关注学生的情感态度，引导他们形成积极向上的学习氛围。
三、教学重难点和教学设想
（一）教学重难点
1.重难点一：杠杆平衡条件的理解和运用。学生需要掌握杠杆的平衡条件，并能够运用比例法解决实际问题，这是学习简单机械的基础。
（二）过程与方法
1.通过对简单机械的学习，培养学生观察、思考、分析问题的能力。
2.通过实验和实践活动，让学生亲身体验简单机械的工作原理，提高动手操作能力。
九年级上简单机械复习教案
九年级上简单机械复习教案一、教学目标1. 知识与技能：（1）掌握重力、摩擦力的概念及其计算方法。
（2）了解杠杆的分类、特点及应用。
（3）理解滑轮组的工作原理及应用。
（4）掌握机械效率的概念及其计算方法。
2. 过程与方法：（1）通过实例分析，培养学生的观察和分析能力。
（2）运用比例法、图示法等方法，培养学生的计算和绘图能力。
3. 情感态度价值观：（1）培养学生热爱科学、探索真理的兴趣。
（2）培养学生珍惜资源、节能减排的意识。
二、教学重点与难点1. 教学重点：（1）重力、摩擦力的概念及其计算方法。
（2）杠杆的分类、特点及应用。
（3）滑轮组的工作原理及应用。
（4）机械效率的概念及其计算方法。
2. 教学难点：（1）摩擦力的计算方法。
（2）杠杆平衡条件的应用。
（3）滑轮组绳子的股数计算。
（4）机械效率的计算方法。
三、教学方法与手段1. 教学方法：（1）采用问题驱动法，引导学生思考和探索。
（2）运用实例分析法，培养学生的观察和分析能力。
（3）比例法、图示法等方法，培养学生的计算和绘图能力。
2. 教学手段：（1）多媒体课件辅助教学。
（2）实物模型演示。
（3）课堂练习与讨论。
四、教学过程1. 导入新课：（1）回顾重力、摩擦力的概念及其计算方法。
（2）引导学生思考重力、摩擦力在日常生活中的应用。
2. 知识讲解：（1）讲解杠杆的分类、特点及应用。
（2）讲解滑轮组的工作原理及应用。
（3）讲解机械效率的概念及其计算方法。
3. 实例分析：（1）分析重力、摩擦力在日常生活中的应用实例。
（2）分析杠杆平衡条件的应用实例。
（3）分析滑轮组在工作中的优势。
4. 课堂练习：（1）填写重力、摩擦力的计算公式。
（2）运用杠杆平衡条件解决问题。
（3）计算滑轮组的机械效率。
（2）引导学生思考如何将这些知识运用到实际生活中，提高生活效率。
五、课后作业1. 复习重力、摩擦力的概念及其计算方法。
2. 复习杠杆的分类、特点及应用。
3. 复习滑轮组的工作原理及应用。
《简单机械》复习课 教案设计
教学流程说明：
１、情景,生活中得简单机械：捕鱼器中得杠杆与滑轮，引入复习内容,杠杆五要素与滑轮得种类。
２、活动1,针对难点分析学生在解题过程中存在得问题，设计了找茬得活动,找出学生自己在作图过程中经常出现或可能出现得错误，然后让学生再实际画一遍进行巩固。
３、复习“探究杠杆平衡条件”得实验，重现实验中得关键步骤，通过倾斜杠杆虽然处于平衡状态,但不能记录力臂这一情景，让学生能进一步理解实验时要使杠杆处于水平平衡，目得就就是为了便于在杠杆上读出力臂得值.
教学目标：
（一)知识与技能
１、知道杠杆得支点，理解力臂得概念;理解杠杆平衡得条件。能根据杠杆平衡得条件完成有关得判断与计算；知道杠杆在生活中得应用。
2、知道定滑轮与动滑轮得特点与作用.
(二）过程与方法
1、通过学生活动,学会找出动力、阻力以及力臂。通过对“错题”得判别,学会画力臂与力。
2、通过观察与交流,知道实验数据处理与归纳实验结论得一般方法。
请帮助该同学记录完整本次实验得数据:
杠杆在如图(ｃ)位置虽然就是平衡状态，但就是无法读出力臂得值得，因此在实验时一定要使杠杆重新水平平衡,便于直接从杠杆上读出＿＿________得值.
4、甲、乙两个小组已完成实验数据得测量，实验步骤正确,所得数据如表格所示：
请同学们思考并讨论,甲小组得出得结论正确与否,如不正确，请帮她们找出存在错误得原因有哪些?实验数据比较特殊;不同得物理量不能相加；结论不支持乙小组得数据,结论没有普遍性。
(1)当杠杆水平平衡时,线得拉力为多大？
(2)如果重物得悬挂点位置不变,将线得作用点移到OB得中点C[如图(b）所示]，当杠杆水平平衡时，线得拉力又为多大？
拓展练习:
4、理解杠杆得平衡条件,能用杠杆平衡条件完成有关计算；知道杠杆得分类与在生活中得应用。
简单机械复习课教案
《简单机械》复习教学设计一、背景和教学任务分析《功和机械》复习是初四第一轮复习中力学部分的最后一个单元内容，它主要包括功和简单机械两大部分内容。
在历年的中考中这部分内容所占分值在6分左右，本章内容复习利用2课时，第一课时简单机械，第二课时功和滑轮组斜面轮轴，本节为第一课时，本课时知识与我们日常生活密切相关，本着“从生活走向物理，从物理走向社会”的学科特点，通过学生生活经验，在情景中分析和解决问题，从而引导学生复习本章内容。
二、教学目标知识与技能1、知道杠杆、分类应用及杠杆平衡条件2、知道定滑轮、动滑轮的特点及其作用过程与方法：1、通过自学，针对典型的作图，回顾杠杆五要素及分清省力和费力的道理2、通过自学，利用典型例题理解各种滑轮的特点情感态度与价值观1.通过对各种杠杆和滑轮的认识，体验物理知识和人们生活水平的密切关系2.辩证唯物主义观点教育三、教学重点和难点1．重点：区分不同类型的杠杆、理解各种滑轮的特点及应用2．难点：杠杆的动力臂、阻力臂作图四、学习资料和器材准备多媒体设备五、教学设计思路与教学流程本设计的基本思路是尽量突出学生的学习主体地位，发挥“教学评价”作用贯穿课堂教学，通过自主参与、互助合作来巩固知识，通过“学案”尝试改变教学方法和模式，让学生在解决问题中逐步将“简单机械”的基础知识和基本规律进行系统复习，以此来提高学生观察生活、质疑现象、解释规律、学会总结的能力和水平。
教学流程：课堂引入—学生自学—自我检测—合作研究—教学评价—学生自我评价六、教学过程七、教后反思为了进一步体现学校提出的辅学模式，本节课注重学案在复习课中的有效实施。
我在学案中设计了这么几个环节：知识梳理——自学评价————三个不同层次的复习环节，即照顾到复习阶段知识的完整性，又体现学生学习的主动性和激发学生学习的积极性，同时又考虑中考的实际性，附加了“历年中考相关题目链接（教学评价）”这一环节的分析，使学生增大了信息量，与中考进行了零距离接触。
简单机械复习课教学设计
简单机械复习课教学设计Last revision on 21 December 2020《第十二章简单机械》复习课教学设计一、背景和教学任务分析《简单机械》复习是初三第一轮复习中力学部分的最后一个单元内容。
本章内容复习利用2课时，第一课时主要内容为杠杆、滑轮，第二课时为机械效率。
本节为第一课时，本着“从生活走向物理，从物理走向社会”的学科特点，通过学生生活经验，在情景中分析和解决问题，从而引导学生复习本章内容。
二、教学目标【知识与技能】1、知道杠杆、分类应用及杠杆平衡条件2、知道定滑轮、动滑轮的特点及其作用【过程与方法】1、针对典型的作图，回顾杠杆五要素及分清省力和费力的道理2、利用典型例题理解各种滑轮的特点【情感态度与价值观】1.通过对各种杠杆和滑轮的认识，体验物理知识和人们生活的密切关系三、教学重点和难点1．重点：杠杆的平衡条件、理解各种滑轮的特点及应用2．难点：杠杆的动力臂、阻力臂作图四、学习资料和器材准备多媒体设备五、教学过程【创设情景，引入课题】你有什么办法能轻易的搬动重500N 的物体【方法一：杠杆】1） 什么是杠杆看图,说定义2） 杠杆五要素学生看图，回忆杠杆五要素例1. 画出图中各力的力臂例2.如图，l 2是力F2的力臂，在图中画出力F23） 杠杆的平衡条件 A.请你算一算:当F 1多大时才能撬起重为500牛的大石头 已知Ｌ１=1ｍ，Ｌ２＝ｍB.探究杠杆平衡条件的实验4） 杠杆的分类注意：既省力又省距离的杠杆是没有的！【方法二 滑轮】1） 定滑轮与动滑轮各自的特点A. 动画展示B. 问题：用这两种滑轮将500牛的物体匀速提起，所用拉力分别为多少（不考虑摩擦和滑轮重） O F 1F 2 ABC.学生回忆,说出定滑轮与动滑轮各自特点2）定滑轮与动滑轮的实质画图，指出定滑轮是一个等臂杠杆，动滑轮是一个省力杠杆3）滑轮组A.用这些滑轮将500牛的物体匀速提起，所用拉力分别为多少（不考虑摩擦和滑轮重为20牛）B.若物体移动1米，则绳子自由端分别移动多少米C.滑轮组的公式：F=G/n s=nh4）滑轮组的绕制A. 自由端绳子拉力方向已知类：从自由端绳子处入手，逆着拉力方向由外向里的绕线方法B. 承担物重的绳子段数可确定类：奇动偶定由里向外C: 最省力：从动滑轮开始; 个数不同：从个数少的开始【方法三斜面】1）斜面的省力原理:FL=Gh2）生活中的斜面六、练习【A组：基础训练】1、如图所示的用具中，属于费力杠杆的是：（）2、在“探究杠杆的平衡条件”的实验中：（1）若在实验前出现如图1所示的情况，应将杠杆左端的螺母向_________（填“左”或“右”）调节，直至杠杆在水平位置平衡，这样做的目的是便于．（2）如图2所示，在杠杆左边A处挂四个相同的钩码，要使杠杆在水平位置平衡，应在杠杆右边B处挂同样的钩码_________个．（3）如图3所示，用弹簧测力计在C处竖直向上拉，当弹簧测力计逐渐向右倾斜时，使杠杆仍然在水平位置平衡，则弹簧测力计的示数将_________（填“变大”、“变小”或“不变”），其原因是．3、作图：如图甲所示，是一个Z形杠杆，请在图中画出力F对支点O的力臂L。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

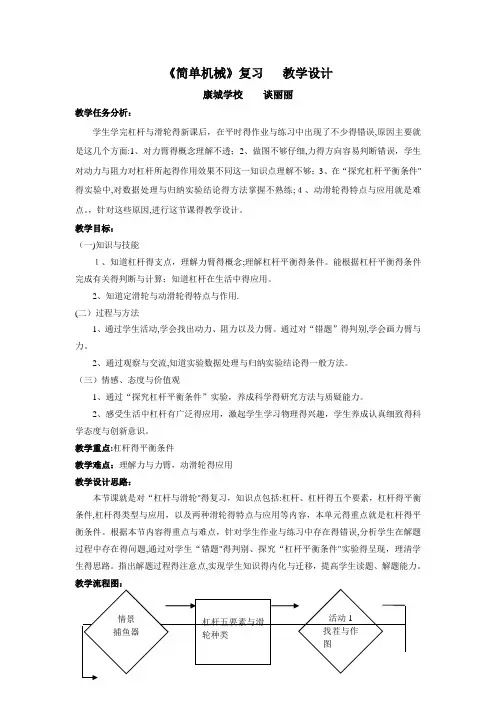

《简单机械》复习教学设计
康城学校谈丽丽
教学任务分析：
学生学完杠杆和滑轮的新课后，在平时的作业和练习中出现了不少的错误，原因主要是这几个方面：1、对力臂的概念理解不透；2、做题不够仔细，直角标记容易遗漏，力的作用点容易画错，力的方向容易判断错误；3、在“探究杠杆平衡条件”的实验中，对数据处理和归纳实验结论的方法掌握不熟练；4对省力杠杆费杠杆分辨不清。
针对这些原因，我制作了这节课的教学设计。
希望通过这节课，学生们能再原有的基础上对杠杆的知识有进一步的理解和认识。
教学目标：
（一）知识与技能
知道杠杆的支点，理解力臂的概念；
理解杠杆平衡的条件，能根据杠杆平衡的条件完成有关的判断和计算；
知道杠杆在生活中的应用。
（二）过程与方法
1、通过学生活动，学会找出动力、阻力以及力臂。
通过对“错题”的判别，学会画力臂和力。
通过训练，强化杠杆平衡条件的应用能力。
2、通过观察和交流，知道实验数据处理和归纳实验结论的一般方法。
（三）情感、态度与价值观
1、通过“探究杠杆平衡条件”实验，养成科学的研究方法和质疑能力。
2、感受生活中杠杆有广泛的应用，激起学生学习物理的兴趣，学生养成认真细致的科学态度和创新意识。
教学重点：杠杆的五要素，杠杆的平衡条件
教学难点：理解力和力臂
教学设计思路：
本节课是对杠杆知识点的复习，知识点包括：杠杆、杠杆的五个要素，杠杆的平衡条件的探究和应用，杠杆的类型与分类，本单元的重点是杠杆的平衡条件。
根据本节内容的重点和难点，针对学生作业和练习中存在的错误，分析学生在解题过程中存在的问题，通过对学生“错题”的判别、探究“杠杆平衡条件”实验的呈现，理清学生的思路。
指出解题过程的注意点，实现学生知识的内化和迁移，提高学生读题、解题能力。
教学流程图：
教学流程说明：
1、情景，生活中的简单机械：捕鱼器中的杠杆和，引入复习内容杠杆五要素
2、活动1，针对难点分析学生在解题过程中存在的问题，设计了找茬的活动，找出学生自己在作图过程中经常出现或可能出现的错误，然后让学生再实际画一遍进行巩固。
3、复习“探究杠杆平衡条件”的实验，重现实验中的关键步骤，通过倾斜杠杆虽然处于平衡状态，但不能记录力臂这一情景，让学生能进一步理解实验时要使杠杆处于水平平衡，目的就是为了便于在杠杆上读出力臂的值。
4、活动2，设计了甲、乙两个小组的实验数据和结论，学生进行交流和讨论，知道实验数据处理和归纳实验结论的一般方法。
5、活动3、运用杠杆平衡条件进行计算，从计算结果判断杠杆是省力了、还是费力了，导入复习杠杆的分类。
6、活动4，首尾呼应，学生讨论捕鱼器中杠杆的类型和作用，并提出自己的改进措施。
捕鱼器
杠杆O
F1
F2 L
1
L2
滑轮
(a) (b) (c)
教学过程：
一、通过学生活动，让学生找出杠杆的
五个要素，说出两种滑轮
二、通过“错题”判别，强化作力臂的
注意点
如图所示为某同学作的杠杆平衡时F2对应的力臂L2和L1对应的力F1请找出他的作图过程中有几处错误或不完善的地方，并将正确的作图画在右图上。
练一练：如图各杠杆均处于静止状态，根据已知的力画出力臂或根据已知的力臂画出力。
三、通过“探究杠杆平衡条件”实验重现，知道实验中的关键步骤，知道实验数据的一般处
理方法，能对实验数据进行分析、比较，归纳得出结论。
1、实验时，首先要调节杠杆两端的____________，使杠杆在_________位置保持静止。
如图（a）所示，应将平衡螺母向________移动。
2、在两侧分别挂上钩码后，如图（b）所示，应调节其中一组钩码的_________或_________，使杠杆重新水平平衡。
3、某同学实验时，杠杆在如图（c）位置保持静止，则杠杆此时__________（“平衡”、“不平衡”）。
阻力臂
阻力动力臂动力(格)(牛)(格)(牛)3
2
？？
次(cm)(cm)8结34432数F 1
(N)L 1F 2(N)L 2118134554论
次(N)(cm)(cm)4结43622数F 1L 1F 2
(N)L 21182345210论
表一（甲小组）
表二（乙小组）
F 1+ L 1= F 2+ L 2
F 1×L 1= F 2×L 2
请帮助该同学记录完整本次实验的数据： 杠杆在如图（c ）位置虽然是平衡状态，但是无法读出力臂的值的，因此在实验时一定要使杠杆重新水平平衡，便于直接从杠杆上读出__________的值。
4、为了进一步探究杠杆的平衡条件，某小组同学进行了以下操作，请问该组同学的操
作是否合理，为什么？
5、甲、乙两个小组已完成实验数据的测量，实验步骤正确，所得数据如表格所示：
请同学们思考并讨论，甲小组得出的结论正确与否，如不正确，请帮他们找出存在错误的原因有哪些？实验数据比较特殊；不同的物理量不能相加；结论不支持乙小组的数据，结论没有普遍性。
四、理解杠杆的平衡条件，能用杠杆平衡条件完成有关计算；知道杠杆的分类和在生活中的应用。
练习：
1、如图所示，把一根长0.5米，质量分布均匀的木棒AOB 悬挂起来（AO = 4OB ），当B 端悬挂一个重3牛的的物块时候，木棒正好处于平衡状态，求：请问木棒所受的重力为多少？
2、如图，独轮车车斗和车内的煤总重力为780牛，整车重心可视为作用于A点。
车轴为支点，将车把抬起时，工人双手作用在车把向上的力F1是多少牛？
3、什么样的杠杆属于省力杠杆? 使用它有什么好处？
___________________________________________________________
什么样的杠杆属于费力杠杆? 使用它有什么好处？
___________________________________________________________
以下杠杆中，属于省力杠杆的是_______________，属于费力杠杆的是________________
五、捕鱼器属于什么杠杆？为什么要设计成这种类型？
费力杠杆，省距离，便于用较小的幅度快速提起渔网
《简单机械》复习（杠杆部分）课堂活动卡
班级___________姓名______________
练习一：
如图所示，当杠杆平衡时，请作出F2对应的力臂L2和L1对应的力F1。
练一练：如图各杠杆均处于静止状态，根据已知的力画出力臂或根据已知的力臂画出力。
练习二：
1、如图所示，把一根长0.5米，质量分布均匀的木棒AOB悬挂起来（AO = 4OB），当B端悬挂一个重3牛的的物块时候，木棒正好处于平衡状态，求：请问木棒所受的重力为多少？（先画出杠杆示意图）
2、如图，独轮车车斗和车内的煤总重力为780牛，整车重心可视为作用于A点。
车轴为支点，将车把抬起时，工人双手作用在车把向上的力F1是多少牛？（先画出杠杆示意图）。
