MIDAS CIVIL 最完整教程
迈达斯教程及使用手册簿
迈达斯教程及使⽤⼿册簿
01-材料的定义
通过演⽰介绍在程序中材料定义的三种⽅法。1、通过调⽤数据库中已有材料数据定义——⽰范预应⼒钢筋材料定义。
2、通过⾃定义⽅式来定义——⽰范混凝⼟材料定义。
3、通过导⼊其他模型已经定义好的材料——⽰范钢材定义。
⽆论采⽤何种⽅式来定义材料，操作顺序都可以按下列步骤来执⾏：选择设计材料类型（钢材、混凝⼟、组合材料、⾃定义）→选择的规范→选择相应规范数据库中材料。
对于⾃定义材料，需要输⼊各种控制参数的数据，包括弹性模量、泊松⽐、线膨胀系数、容重等。
钢
规
范
混
凝
⼟
规
范
图1 材料定义对话框
02-时间依存材料特性定义
我们通常所说的混凝⼟的收缩徐变特性、混凝⼟强度随时间变化特性在程序⾥统称为时间依存材料特性。定义混凝⼟时间依存材料特性分三步骤操作：1、定义时间依存特性函数（包括收缩徐变函数，强度发展函数）（图1，图2）；
2、将定义的时间依存特性函数与相应的材料连接（图3）；
3、修改时间依存材料特性值（构件理论厚度或体积与表⾯积⽐）（图4）；
图1 收缩徐变函数
图2 强度发展函数
定义混凝⼟时间依存材料特性时注意事项：1）、定义时间依存特性函数时，混凝⼟的强度要输⼊混凝⼟的标号强度；
2）、在定义收缩徐变函数时构件理论厚度可以仅输⼊⼀个⾮负数，在建⽴模型后通过程序⾃动计算来计算构件的真实理论厚度；3）、混凝⼟开始收缩时的材龄在收缩徐变函数定义中指定，加载时的混凝⼟材龄在施⼯阶段定义中指定（等于单元激活时材龄+荷载施加时间）；4）、修改单元时间依存材料特性值时要对所有考虑收缩徐变特性的混凝⼟构件修改其构件理论厚度计算值。计算公式中的a代表在空⼼截⾯在构件理论厚度计算时，空⼼部分截⾯周长对构件与⼤⽓接触的周边长度计算的影响系数；
图3 时间依存材料特性连接
图4 时间依存材料特性值修改5）、当收缩徐变系数不按规范计算取值时，可以通过⾃定义收缩徐变函数来定义混凝⼟的收缩徐变特性；
6）、如果在施⼯阶段荷载中定义了施⼯阶段徐变系数，那么在施⼯阶段分析中将按施⼯阶段荷载中定义的徐变系数来计算。
迈达斯civil使用手册
Civil使用手册之袁州冬雪创作
01-资料的定义
通过演示先容在程序中资料定义的三种方法.
1、通过调用数据库中已有资料数据定义——示范预应力钢筋资料定义.
2、通过自定义方式来定义——示范混凝土资料定义.
3、通过导入其他模子已经定义好的资料——示范钢材定义.
无论采取何种方式来定义资料，操纵顺序都可以按下列步调来执行：选择设计资料类型（钢材、混凝土、组合资料、自定义）→选择的规范→选择相应规范数据库中资料.
对于自定义资料，需要输入各种节制参数的数据，包含弹性模量、泊松比、线膨胀系数、容重等.
02-时间依存资料特性定义 钢材规范
混凝土规范
图1 资料定义对话框 我们通常所说的混凝土的收缩徐变特性、混凝土强度随时间变更特性在程序里统称为时间依存资料特性.
定义混凝土时间依存资料特性分三步调操纵：
1、定义时间依存特性函数（包含收缩徐变函数，强度发展函数）（图1，图2）；
2、将定义的时间依存特性函数与相应的资料毗连（图3）；
3、修改时间依存资料特性值（构件实际厚度或体积与概况积比）（图4）；
图1 收缩徐变函数
图2 强度发展函数
定义混凝土时间依存资料特性时注意事项：
1）、定义时间依存特性函数时，混凝土的强度要输入混凝土的标号强度；
2）、在定义收缩徐变函数时构件实际厚度可以仅输入一个非负数，在建立模子后通过程序自动计算来计算构件的真实实际厚度；
3）、混凝土开端收缩时的材龄在收缩徐变函数定义中指定，加载时的混凝土材龄在施工阶段定义中指定（等于单元激活时材龄+荷载施加时间）；
4）、修改单元时间依存资料特性值时要对所有思索收图3 时间依存资料特性毗连 图4 时间依存资料特性值修改 缩徐变特性的混凝土构件修改其构件实际厚度计算值.计算公式中的a代表在空心截面在构件实际厚度计算时，空心部分截面周长对构件与大气接触的周边长度计算的影响系数；
5）、当收缩徐变系数不按规范计算取值时，可以通过自定义收缩徐变函数来定义混凝土的收缩徐变特性；

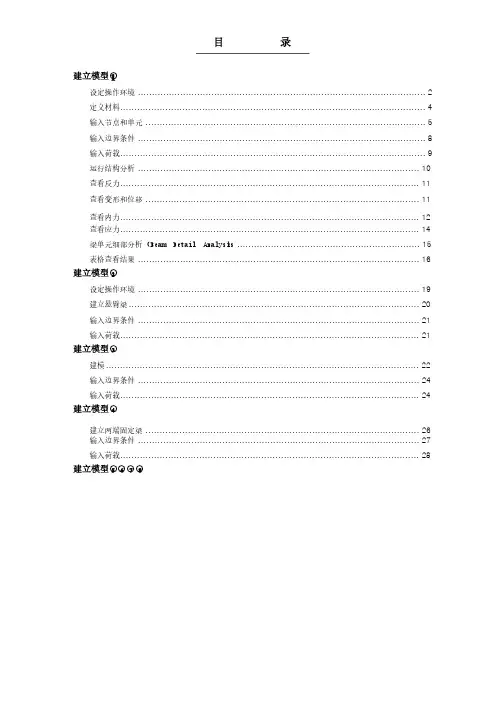

实用midas入门教程
目 录
建立模型○1
设定操作环境 ...................................................................................................... ...................................................................................................... 22
定义材料............................................................................................................ ............................................................................................................ 44
输入节点和单元 ................................................................................................... ................................................................................................... 55
输入边界条件 ...................................................................................................... ...................................................................................................... 88

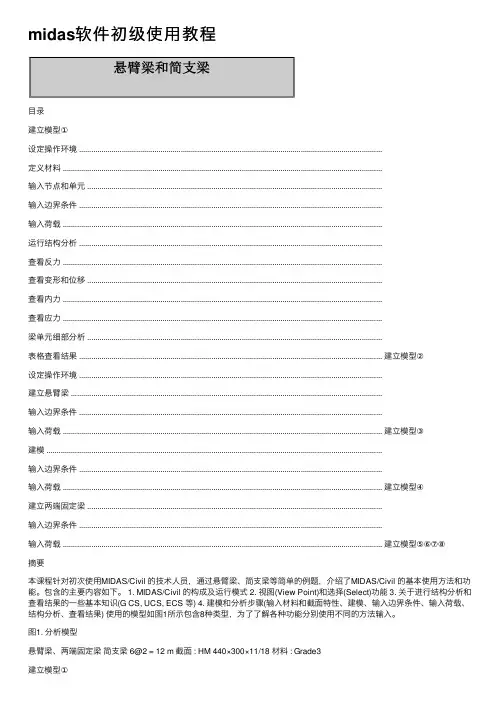

midas软件初级使用教程
midas软件初级使⽤教程
⽬录
建⽴模型①
设定操作环境 .....................................................................................................................................................
定义材料 .............................................................................................................................................................
输⼊节点和单元 .................................................................................................................................................
输⼊边界条件 .....................................................................................................................................................
输⼊荷载 .............................................................................................................................................................
运⾏结构分析 .....................................................................................................................................................
迈达斯教程
桥 梁 电 算
课程讲义
编者：张宇辉
目录
第一章 绪论
1.1 课程与职业的关系（重要性）
1.2 课程的特点（难点）
1.3 学习目的
1.4 学习内容
1.5 学习要求
第二章 常用桥梁结构分析软件概述
2.1 结构力学计算器SM-SOLVER
2.2 桥梁博士Dr.bridge
2.3 迈达斯Midas Civil
2.4 Ansys
2.5 其它
2.6 工程实例演示
第三章 桥梁数值计算分析
3.1 建模
3.2 桥梁荷载介绍
3.3 桥梁计算分析
3.4 桥梁作用效应组合
3.5 桥梁正常使用极限状态验算（自学）
3.6桥梁承载能力极限状态验算（自学）
第四章 上机实践
4.1 简支梁桥建模
4.2 拱桥建模加载
4.3 预应力混凝土梁桥施工阶段分析
第 1 页 第一章 绪论
1.1 课程与职业的关系（重要性）
1.2 课程的特点（难点）
1.3 学习目的
1.4 学习内容
1.5 学习要求
1.1 课程与职业的关系（重要性）
1 直接相关：本课程将直接应用于以后的生产实践。（读研、就业）
2 针对性：不同的专业，使用的软件不同，对结构设计的要求不同。
3 广泛性：无论以后从事何种职业，都或多或少都会用到本门课程的相关知识。（科研、设计、施工）
maidas civil教程结构模型的建立
maidas civil教程结构模型的建立
在MIDAS Civil中建立结构模型的教程可以大致分为以下步骤：
1. 掌握所需建模参数资料：在开始建模之前，需要收集并理解所有关于要建模的结构的参数和资料。这可能包括设计图、地质勘查报告、结构类型、材料属性等。
2. 设置操作环境：根据项目的具体需求和计算机的配置，设置适当的操作环境，如单位制、坐标系、显示选项等。
3. 定义材料和截面：在MIDAS Civil中，你需要定义模型中将使用的各种材料和截面类型。这可能包括混凝土、钢材、木材等，以及各种形状的截面，如矩形、圆形、I形等。
4. 建立结构模型：使用MIDAS Civil提供的工具和功能，开始建立结构模型。这可能包括创建节点、线元素、面元素等，以及定义它们的连接方式和约束条件。
o 对于变截面梁，如果发现对应变截面梁段截面变化不连续，可以对变截面梁定义变截面组。
o 建立桥墩单元等其他需要的结构部分。
5. 输入边界条件：根据结构的实际情况，输入适当的边界条件。例如，对于主梁截面的偏心点选择的是中上部，而支座位于主梁的底部的情况，你需要在主梁的底部建立支座节点，并在支座节点上定义约束内容。此外，你可能还需要将支座节点与主梁节点通过刚性臂进行连接。
6. 检查和修正模型：在完成模型的初步建立后，应进行详细的检查，以确保模型的准确性和完整性。这可能包括检查节点的坐标、元素的连接性、材料的属性等。如果发现错误或不一致的地方，应及时进行修正。
7. 进行分析和设计：在确认模型无误后，你可以使用MIDAS Civil提供的分析和设计功能，对结构进行详细的力学分析和设计。这可能包括静力分析、动力分析、稳定性分析等，以及各种设计规范的验算和校核。
迈达斯教程及使用手册
.
I
. . r . . 01-材料的定义
通过演示介绍在程序中材料定义的三种方法。
1、通过调用数据库中已有材料数据定义——示预应力钢筋材料定义。
2、通过自定义方式来定义——示混凝土材料定义。
3、通过导入其他模型已经定义好的材料——示钢材定义。
无论采用何种方式来定义材料，操作顺序都可以按下列步骤来执行：选择设计材料类型（钢材、混凝土、组合材料、自定义）→选择的规→选择相应规数据库中材料。
对于自定义材料，需要输入各种控制参数的数据，包括弹性模量、泊松比、线膨胀系数、容重等。
钢材规范
混凝土规范
图1 材料定义对话框
.
I
. . r . .
02-时间依存材料特性定义
我们通常所说的混凝土的收缩徐变特性、混凝土强度随时间变化特性在程序里统称为时间依存材料特性。
定义混凝土时间依存材料特性分三步骤操作：
1、定义时间依存特性函数（包括收缩徐变函数，强度发展函数）（图1，图2）；
2、将定义的时间依存特性函数与相应的材料连接（图3）；
3、修改时间依存材料特性值（构件理论厚度或体积与表面积比）（图4）；
.
I
midascivil基本操作解析
midas Civil 基本操作
——by 石头歌
一、材料定义
三种定义材料的方法：
1、导入数据库中的材料性能参数
2、用户自定义
【材料和截面】对话框——【添加】——【设计类型】选择【用户定义】，
输入【名称】和【用户定义】中的材料性能参数，【确认】。
3、导入其它模型中的材料性能参数
【材料和截面】对话框——【导入】，打开其它模型，从【选择列表】中选
择不导入的材料，输回到【材料列表】，【编号类型】选择【新号码】以避免覆盖
已存在的材料，点击【确认】。
二、时间依存材料定义
时间依存材料是英文说法的直译，在国内就是指混凝土的收缩徐变特性，在
其他国家还包含混凝土抗压强度随时间变化的特性。
1、徐变和收缩
在这里，先介绍混凝土收缩徐变特性的定义方法。三个步骤：
（1）定义收缩徐变函数
【特性】——【时间依存性材料】——【徐变/收缩】——【时间依存性材
料（徐变和收缩）】对话框——【添加】，输入【名称】，选择【设计规范】，例如
选择【China (JTG D62-2004)】，输入各参数，【确认】。注意：【构件理论厚度】可暂时输入一个正数值，以后在利用软件的自动计算功能进行修改；【水泥种类
系数】规范中只给出一个值，一般的硅酸盐水泥或快硬水泥取5 。国外相关论
文对该系数的解释：与水泥种类有关的系数，对于慢硬水泥（SL）取4；对于普
通水泥（N）和快硬水泥（R）取5；对于快硬高强水泥（RS）取8。
用户也可以自定义混凝土的收缩徐变函数：【特性】——【时间依存性材料】
——【用户定义】。用户自定义混凝土收缩徐变函数很少使用，所以不再介绍。
（2）将定义好的收缩徐变函数与材料相连接
【特性】——【时间依存性材料】——【材料连接】，选择【徐变和收缩】
名称，【选择指定的材料】，点击【添加/编辑】。
（3）修改单元依存材料特性
【特性】——【时间依存性材料】——【修改特性】，选中要修改的单元，
选择要修改的参数，例如，选择【构件的理论厚度】，采用【自动计算】，选择【中
midascivil基本操作
midascivil基本操作
⼀、钢混组合截⾯1、model>materail>add（添加两种材料及其特性）
1. Q345 E1 v1 rou1
2. C50 E2 v2 rou2
2、在cad中画好，保存为dxf⽂件，使⽤midas的spc（截⾯特性计算器）导⼊（注意保持单位⼀致）
3、composite section>generate>Nparts 2>AddPart to Section
1. Q345 选择与钢材有关的单元
2. C50 选择与混凝⼟有关的单元
4、export section
5、midas civil中截⾯选择组合截⾯
Es为钢材弹模，Ec为混凝⼟弹模
Ds/Dc为钢材与混凝⼟重量⽐
Ps:0.3钢材泊松⽐
Pc:0.2混凝⼟泊松⽐
砼刚度折减系数（⼀般为0.8~1.0）为砼折算为等效钢材截⾯
⼆、civil不能导⼊dxf的圆弧，但可以导⼊多段线，可以以直代曲后⽤多段线连接后再导⼊
三、板单元
厚板：厚度/宽度>0.1的板
薄板：厚度/宽度<0.1的板
四、镜像单元
注意选择反转单元坐标轴，若不⼀致，可在修改参数中选择反转单元坐标轴
五、变截⾯
截⾯类型应该相同y轴变化指Iyy
z轴变化指Izz
六、变截⾯组
若指定变截⾯组，则在变截⾯⾥⽆须指定y轴和z轴变化系数
七、有效宽度
先定义跨度信息后计算有效宽度
⼋、车道线和车道⾯
九、疲劳荷载
⼗、单元信息查询
如可查询单元的重量，长度等信息
⼗⼀、psc设计参数输⼊
⼗⼆、psc设计位置、输出位置选择
迈达斯入门教程
Midas Civil入门教程
第一讲 简支梁模型的计算
1.1 工程概况
20米跨径的简支梁，横截面如图1-1所示。
图1-1 横截面 1.2 迈达斯建模计算的一般步骤 后处理
理处前
第五步：定义荷载工况
第八步：查看结果第七步：分析计算第六步：输入荷载第四步：定义边界条件第三步：定义材料和截面第二步：建立单元第一步：建立结点
1.3 具体建模步骤
第01步：新建一个文件夹，命名为Model01，用于存储工程文件。这里，在桌面
的“迈达斯”文件夹下新建了它，目录为C:\Documents and Settings\Administrator\桌
面\迈达斯\模型01。
第02步：启动Midas Civil.exe，程序界面如图1-2所示。
1Midas Civil入门教程
图1-2 程序界面 第03步：选择菜单“文件(F)->新项目(N)”新建一个工程，如图1-3所示。
图1-3 新建工程 第04步：选择菜单“文件(F)->保存(S)”，选择目录C:\Documents and
Settings\Administrator\桌面\迈达斯\模型01，输入工程名“简支梁.mcb”。如图1-4所
2Midas Civil入门教程
示。
图1-4 保存工程 第05步：打开工程目录C:\Documents and Settings\Administrator\桌面\迈达斯\模
型01，新建一个excel文件，命名为“结点坐标”。在excel里面输入结点的x，y，z
坐标值。如图1-5所示。
图1-5 结点数据 第06步：选择树形菜单表格按钮“表格->结构表格->节点”，将excel里面的数
据拷贝到节点表格，并“ctrl+s”保存。如图1-6所示。
3Midas Civil入门教程
