第五节酸性染料染色
酸性染料染色工艺注意事项！
酸性染料染色工艺注意事项！酸性染料（Acid Dyes）是一类结构上带有酸性基团的水溶性染料，在酸性介质中进行染色。
酸性染料大多数含有磺酸钠盐，能溶于水，色泽鲜艳、色谱齐全。
主要用于羊毛、蚕丝和锦纶等染色，也可用于皮革、纸张、墨水等方面。
对纤维素纤维一般无着色力。
酸性染料色谱齐全，色泽鲜艳，日晒牢度和湿处理牢度随染料品种不同而差异较大。
和直接染料相比，酸性染料结构简单，缺乏较长的共辄双键和同平面性结构，所以对纤维素纤维缺乏直接性，不能用于纤维素纤维的染色。
不同类型的酸性染料，由于分子结构不同，因而它们的染色性能也不同，所采用的染色方法也不同。
应用主要用于羊毛、蚕丝和锦纶等染色，也可用于皮革、纸张、墨水等方面。
对纤维素纤维一般无着色力。
分类（1）强酸性染料最早发展起来的一种酸性染料，要求在较强的酸性染浴中染色，其分子结构简单，分子量低，含有磺酸基或羧基，对羊毛亲合力不大，在羊毛上能匀移，染得均匀，故也称酸性匀染染料，但色光不深，耐洗牢度较差，且染色时对羊毛有损伤，染后的羊毛手感较差。
如酸性红G（即C.I.酸性红1）。
（2）弱酸性染料在强酸性染料中通过增大分子量、引入芳砜基等基团或引入长碳链等方法即生成弱酸性染料。
分子结构较复杂，对羊毛亲合力较大，能在弱酸性介质中染羊毛，对羊毛无损伤，色光较深，坚牢度有所提高，但不匀染。
如弱酸性艳蓝RAW（即C.I.酸性蓝80）。
（3）酸性媒介染料用某些金属盐（如铬盐、铜盐等）为媒染剂处理后，在织物上形成金属络合物的酸性染料。
媒染手续较繁，但能得到耐晒、耐洗、耐摩擦牢度等性能较好的染品，如酸性媒介黑T（即C.I.媒介黑11）。
（4）酸性络合染料由某些酸性染料与铬、钴等金属络合而成。
可溶于水、其染品耐晒、耐光性能优良。
它的染料母体和酸性媒介染料相似，但在制备染料时，已将金属原子引入偶氮染料分子中，金属原子与染料分子比为1:1，故又称1:1金属络合染料。
染色时不需要再用媒染剂处理。
酸性染料染色
O
NH2
SO3Na
O NH
酸性蒽醌蓝
（二）按照应用性能分类：
强酸浴酸性染料 弱酸浴酸性染料 中性浴酸性染料
三类染料性能比较表
项目
分子结构 分子量 磺酸基在分子中 占的比例 溶解度 在染液中的状态
强酸性浴酸性染 料 较简单 低 较大
大 不或很少聚集
弱酸性浴酸性染 料 较复杂 较高 较小
较小
有较大的聚集倾 向
2．弱酸性染料染色
• 分子结构较复杂，磺酸基在整个分子中所占的 比例比较小，纤维和染料之间有较大的范德华 力和氢键力，所以除了离子键结合外，还能以 范德华力和氢键固着在纤维中。
4~6 醋酸
6~7 醋酸或硫酸胺
较差
较差
偶氮酸性染料与偶氮直接染料的区别
♣ 相同点：它们都具有—SO3Na、—COONa等水溶性基团。 ♣ 不同点：
►酸性染料主要用于蛋白质及聚酰胺纤维的染色，直接染料主要 用于纤维素和蚕丝的染色。 ►酸性染料染色，染浴往往呈现酸性，染料要耐酸性；而直接染 料往往呈现中性和弱碱性，所以要求染料耐碱性好。 ►直接染料在纤维上的吸附主要通过氢键和范德华力，而酸性染 料与纤维的结合作用是不特定的，而是随pH值而变化。 ►酸性染料以单和双偶氮染料为多，直接染料以双和三偶氮为多。
中性浴酸性染料
复杂 较高 小
较小 有较大的聚集倾 向
亲和力
低
中
高
匀染性 电解质作用 上染时作用力
好 缓染 静电引力
染料和纤维的结 合力
湿处理牢度
离子键 较差
染浴pH
2~4
调节pH值用酸 硫酸或甲酸
颜色鲜艳度
好
中
差
等电点以上促染 促染
实验十一酸性染料染色
实验十一 酸性染料染色一、目的1.掌握酸性染料染色的一般方法 ；2.掌握pH 值和中性电解质对酸性染料上染的影响。
二、原理1.酸性染料的结构特点、分类及染色性能酸性染料是一类在酸性介质中上染蛋白质纤维或锦纶纤维的染料。
酸性染料色谱齐全、色泽鲜艳，其结构特点是分子相对较小，至少含有一个以上的水溶性基团，通常是磺酸基或羟基；其化学结构以偶氮型和蒽醌型染料占大多数，少量鲜艳的蓝色和玫瑰红色以芳甲烷或氧蒽、氮蒽染料为母体。
根据染料的分子结构和染色性能，酸性染料通常分为强酸性染料和弱酸性染料两类。
强酸性染料分子结构简单，相对分子质量低，含磺酸基比例高，所以水溶性好，亲和力低，匀染性好，主要用于羊毛及皮革染色。
强酸性染料与蛋白质纤维主要以离子键结合，而离子键在水中易电离，尤其在碱性洗涤条件下，带部分负电荷的纤维与染料之间产生静电排斥力，使染料解吸到水中，因而湿处理牢度较差，而且不易染深色、不耐缩绒，染色后织物强度有损伤，手感较差。
弱酸性染料分子相对较大、共轭系统较长，对蛋白质纤维的亲和力较大，在弱酸介质中染蛋白质纤维或聚酰胺纤维（锦纶），其湿处理牢度比强酸性染料好，但溶解度、匀染性比强酸性染料差，染料在溶液中易聚集，需在近沸点才能充分解聚上染，主要用于染蚕丝及锦纶。
酸性染料对蛋白质纤维具有较高的亲和力，主要对羊毛、蚕丝、锦纶、皮革等进行染色，染色方法主要为浸染法。
2．酸性染料的染色机理蛋白质和聚酰胺分子都含有氨基和羧基两种基团，既能吸酸又能吸碱，故而具有两性特点。
以H 2N －W －COOH 代表蛋白质纤维或聚酰胺纤维，在水中，氨基和羧基发生离解形成两性离子NH 3+—W —COO －，其吸酸和吸碱的反应可表示如下：NH2－W －COO －＋NH 3＋－W －COO －＋NH 3＋－W －COOH II I III 当溶液处于某一PH 时，羧基和氨基全部离子化，—NH 3+和—COO －数量基本相等，纤维不带电荷，处于I 式状态，这时的pH 称为等电点。
酸性染料
应用特点：
１）酸性染料具有色谱齐全，色泽鲜艳的特点。 ２）主要用于羊毛、真丝等蛋白质纤维和聚酰胺纤维的染色和印花；
３）也可用于皮革、纸张、化妆论能否用该染料染纤维素纤维？
酸性染料的分类及其特点 结构特点 染色pH 染色性能
湿处理牢度较差， 日晒牢度较好， 色泽鲜艳，匀染 性良好。 湿处理牢度较好， 匀染性稍差。
三芳甲烷类酸性染料
H 5C 2 N CH2 NaO3S H 5C 2 氧化 PbO2 NaO3S SO3 N CH2 C N CH2 C 2H 5 CHO C2 H5 N CH2 SO3 缩合
酸性绿2G
氧蒽类酸性染料
氧蒽类酸性染料是在染料分子中含有
OH OH HO OH HO OH H 2O C O C O CH3 Cl PCl5 O Cl NH2 2 ZnCl2,CuO C O C O C O HO O OH
NHNH2 Cl Cl SO3H
CH3COCH2COOC2H5 H5C2OOC 55~60℃,pH=6~7
b.双偶氮类酸性染料
双偶氮酸性染料的合成途径主要由以下三种： a).A1→Z←A2，A1=A2 或 A1≠A2
A1→Z←A2 的合成途径是由具有两个偶合位置的偶合组分（Z组分）和两 个相同或不同的重氮组分（组分A1及A2的重氮化合物）偶合， 制成双偶
SO3H
SO3Na 酸性红BG
吡唑酮也是合成黄色偶氮酸性染料最重要的偶合组分，所得染料的色泽鲜艳， 日晒牢度和匀染性都较好。例如酸性嫩黄2G，其合成过程为：
NH2 Cl Cl SO3H NaNO2 HCl SO3 SO3Na H2 C O C C N NH Cl Cl Cl SO3H NaO3S 对氨基苯磺酸重氮盐 偶合 N N C HO C N Cl Cl SO3Na C N CH3 SO3Na pH=8.5~9 90℃ CH3 H2C O C N Cl C N CH3 N2 Cl Cl Na2SO3 NaHSO3 Cl SO3Na N NH Cl SO3Na H2O H2SO4,80~90℃
染整工艺原理课件酸性染料,酸性媒介染料,酸性含媒染料染色
缺乏较长的共轭双建体系。
酸性媒介染料——是一类能与金属媒染剂形成螯合结构 的酸性染料。需要媒染处理。
应用特点 ① 价格便宜 ② 色泽暗淡 ③ 较高的湿处理牢度和耐晒牢度 ④ 需经两个工序，过程长，化学损伤严重，影响纤维的手
感及纺纱性能 ⑤ 染色废液含有重金属离子（Cr6+)，易造成环境污染。 ⑥ 主要用于羊毛。极少用于蚕丝、锦纶。
假设羊毛的氨基和羧基含量基本相等，则：
o HD
RT
ln( ) 2 RT 1
ln[ H ] S [ D ] S
o HD
RT
ln(
1
)2
ln[
H
]S[D
]S
( 1
)2
[H
]S[D
]S
exp
o HD
RT
K exp
o HD
RT
1
[S ]
K
1
[H
]f
1
([ H
]S
[D
]S
)
1 2
1
K
1
• 1:2型酸性含媒染料虽然亲和力高、湿牢度更好， 但匀染性差，色泽鲜艳度亦差。由于该类染料具 有较好的日晒和耐洗牢度，现广泛被应用于羊毛、 蚕丝、锦纶等纤维的染色。
• 1:2型酸性含媒染料分子复杂，分子量大，对纤维 的亲和力高，初染速度快，在纤维内的扩散速度 慢，染料的移染性差，对纤维微细结构差别引起 的染色病疵的遮盖性差。当温度低于某一范围时， 在染料的聚集程度较高。 因此，如何使染料上染 均匀和透染是制订染色工艺的关键。
二、蚕丝
• 要求具有较高的水洗牢度，一般不采用强 酸性染料染色，而选用弱酸性染料染色。

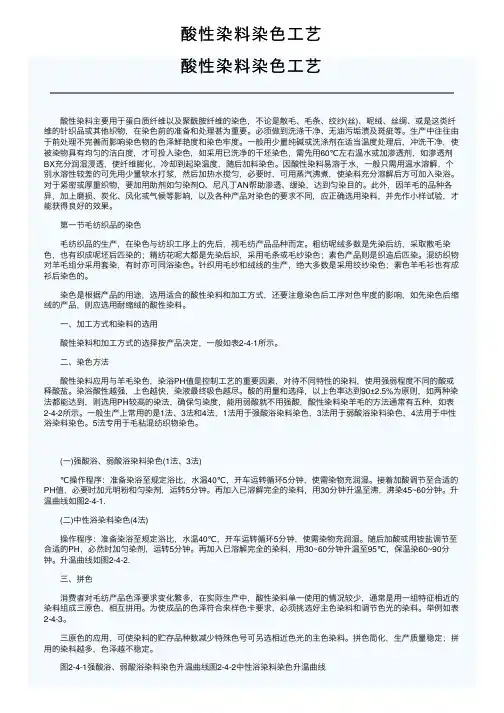

酸性染料染色工艺
酸性染料染⾊⼯艺酸性染料染⾊⼯艺 酸性染料主要⽤于蛋⽩质纤维以及聚酰胺纤维的染⾊，不论是散⽑、⽑条、绞纱(丝)、呢绒、丝绸、或是这类纤维的针织品或其他织物，在染⾊前的准备和处理甚为重要。
必须做到洗涤⼲净、⽆油污垢渍及斑疵等。
⽣产中往往由于前处理不完善⽽影响染⾊物的⾊泽鲜艳度和染⾊牢度。
⼀般⽤少量纯碱或洗涤剂在适当温度处理后，冲洗⼲净，使被染物具有均匀的洁⽩度，才可投⼊染⾊，如采⽤已洗净的⼲坯染⾊，需先⽤60℃左右温⽔或加渗透剂，如渗透剂BX充分润湿浸透，使纤维膨化，冷却到起染温度，随后加料染⾊。
因酸性染料易溶于⽔，⼀般只需⽤温⽔溶解，个别⽔溶性较差的可先⽤少量软⽔打浆，然后加热⽔搅匀，必要时，可⽤蒸汽沸煮，使染料充分溶解后⽅可加⼊染浴。
对于紧密或厚重织物，要加⽤助剂如匀染剂O、尼凡丁AN帮助渗透、缓染，达到匀染⽬的。
此外，因⽺⽑的品种各异，加上磨损、炭化、风化或⽓候等影响，以及各种产品对染⾊的要求不同，应正确选⽤染料，并先作⼩样试验，才能获得良好的效果。
第⼀节⽑纺织品的染⾊ ⽑纺织品的⽣产，在染⾊与纺织⼯序上的先后，视⽑纺产品品种⽽定。
粗纺呢绒多数是先染后纺，采取散⽑染⾊，也有织成呢坯后匹染的；精纺花呢⼤都是先染后织，采⽤⽑条或⽑纱染⾊；素⾊产品则是织造后匹染。
混纺织物对⽺⽑组分采⽤套染，有时亦可同浴染⾊。
针织⽤⽑纱和绒线的⽣产，绝⼤多数是采⽤绞纱染⾊；素⾊⽺⽑衫也有成衫后染⾊的。
染⾊是根据产品的⽤途，选⽤适合的酸性染料和加⼯⽅式，还要注意染⾊后⼯序对⾊牢度的影响，如先染⾊后缩绒的产品，则应选⽤耐缩绒的酸性染料。
⼀、加⼯⽅式和染料的选⽤ 酸性染料和加⼯⽅式的选择按产品决定，⼀般如表2-4-1所⽰。
⼆、染⾊⽅法 酸性染料应⽤与⽺⽑染⾊，染浴PH值是控制⼯艺的重要因素，对待不同特性的染料，使⽤强弱程度不同的酸或释酸盐。
染浴酸性越强，上⾊越快，染液最终吸⾊越尽。
酸的⽤量和选择，以上⾊率达到90±2.5%为原则，如两种染法都能达到，则选⽤PH较⾼的染法，确保匀染度，能⽤弱酸就不⽤强酸，酸性染料染⽺⽑的⽅法通常有五种，如表2-4-2所⽰。
第06章 酸性染料染色
9
三、锦纶的染色
锦纶大多数采用弱酸性染料染色。 锦纶用酸性染料染色的机理与羊毛染色一样。 一般选用分子量在 400~500的单磺酸基及 700多 的双磺酸基偶氮染料。 酸性染料对锦纶亲和力 (非离子键 )高于羊毛， 上染速率快，易饱和，易出现超当量吸附。 染色会出现竞染现象，应选用亲和力相近，染 色速率大致相同的染料拼色。
(酰胺基接受质子)
COOH pH< pI
等电点（pI）？
羊毛：4.2~4.8；蚕丝：3.5~5.2。
吸附过程示意：
NH3 F COOH+ NH3 F COOH ClNH3+ClF COOH D-
NH3+ DF COOH + Cl-
染料阴离子能取代无机阴离子的原因：
(1)染料分子和纤维之间除离子键结合外，还存在范德 华力和氢键，特别是范德华力； (2)染料分子中的疏水部分在溶液中会增加水的 “类冰” 结构，从而增加了染料离子在染液中的化学位，提 高了染料上染时的亲和力。
18
一、1:1型酸性含媒染料的染色
1:1 型酸性含媒染料染羊毛时，与羊毛的结合 形式有：
染料的磺酸基与纤维上离子化的氨基形成离子 键； 染料上的铬原子与纤维上的羧基（或氨基）形 成配价键； 染料与纤维之间还有范德华力、氢键结合。
19
二、1:2型酸性含媒染料的染色
一个金属离子与两个染料母体络合，两个母体 可不同，也可相同，为方便起见，多相同；
2
5、各类酸性染料的染色特点？
P.129. 表6-1 酸性染料的应用分类及主要应用性能
第二节
酸性染料对羊毛、蚕丝和 锦纶的上染原理
酸性染料原理
酸性染料原理
酸性染料原理是一种用于染色的化学物质。
它们可以与纤维表面上的碱性基团反应，形成稳定的染料纤维结合物。
酸性染料通常具有带有负电荷的分子结构，而纤维表面则带有正电荷或含有碱性基团。
当酸性染料溶液与纤维接触时，染料分子中的负电荷会与纤维表面上的正电荷或碱性基团结合，形成染料纤维结合物。
这种染料纤维结合物通常是稳定的，可以抵抗洗涤、曝光和摩擦等外界条件的破坏。
在染色过程中，酸性染料的分子结构可以通过调整溶液的pH 值来改变。
当溶液的pH值较低时，染料分子会失去部分负电荷，使染料分子更容易与纤维表面的碱性基团结合。
而当溶液的pH值较高时，染料分子带有更多的负电荷，因此与纤维表面的碱性基团结合较弱。
酸性染料通常用于染色天然纤维（如棉、羊毛）和合成纤维（如尼龙、聚酯）。
它们可以产生鲜艳的颜色，并且具有较好的耐久性和光泽度。
酸性染料还可以在染色过程中与染料载体（如酸性染料盐）结合，以便更好地控制染色效果。
总之，酸性染料原理是通过与纤维表面的碱性基团结合，形成稳定的染料纤维结合物来实现染色的。
这种染料具有良好的耐久性和颜色效果，在纺织品和织物工业中得到广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第五节酸性染料染色⏹酸性染料通常以磺酸钠盐的形式存在，极少数以羧酸钠盐存在。
⏹在染料发展初期需要在酸性条件下染色，故习惯上称为酸性染料。
⏹结构比较简单，多数为单偶氮结构，少数为双偶氮结构⏹是一类很重要的染料，品种很多，具有色谱齐全、色泽鲜艳等特点。
⏹对纤维素纤维直接性很低，只有少数结构复杂的可以上染纤维素纤维⏹主要用于羊毛、蚕丝等蛋白质纤维以及聚酰胺纤维的染色和印花，还可用于维纶、皮革、纸张、木材、食品的染色或着色和制备墨水等。
⏹酸性染料的湿处理牢度和耐日晒牢度随品种不同有很大的差异，一般中深色都要经过固色处理以达到湿处理牢度按应用性能分类:⏹（1）强酸性浴染色酸性染料（匀染性酸性染料）⏹（2）弱酸性浴染色酸性染料（半匀染性或半缩绒性酸性染料）⏹（3）中性浴染色酸性染料（耐缩绒性酸性染料）一、对羊毛、蚕丝和锦纶的上染机理⏹均含有氨基和羧基，具有两性性质，具有等电点等电点—当溶液在某一pH值时，纤维中电离的氨基和羧基数目相等，纤维不带电荷。
⏹当pH值低于纤维等电点时，质子化氨基数量大于离子化羧基数量⏹反之，则相反⏹在不同的pH值情况下，带电情况如下⏹ 1.酸性条件⏹酸性染料阴离子被蛋白质纤维和聚酰胺纤维上带正电荷的氨基所吸引，借助离子键的结合而染上纤维⏹加入食盐或硫酸钠起到缓染作用，还能增进染料解吸，增进染料移染性能，提高匀染效果。
⏹染料吸附过程⏹ 2.中性条件⏹纤维带有较多负电荷，染料阴离子必须克服较大的静电斥力才能上染纤维，类似直接染料⏹染料依靠范德华力和氢键和纤维结合。
⏹加入中性电解质起促染作用，促染机理与直接染料相似。
3. 染料上染特点（1）强酸性浴染色酸性染料（匀染性酸性染料）⏹结构简单，相对分子质量较小，与纤维的范德华力和氢键力较小，染料与纤维的结合主要是离子键的结合⏹对纤维染色，存在染色饱和值——按纤维氨基计算所得的数值。
⏹ A. 染浴酸性较弱⏹NH3+的数量较少，纤维所带正电荷少，染料与纤维分子间的库仑引力较小，染料的上染速率和上染百分率较低⏹ B.酸用量增加⏹NH3+的数量增加，所带正电荷增加，染料与纤维分子间的库仑引力增加，染料的上染速率和上染百分率增加⏹ C.染色条件⏹pH值范围：2～4⏹中性盐：降低库仑力，缓染（2）弱酸性浴染色酸性染料（半匀染性或半缩绒性酸性染料）⏹结构较复杂，染料与纤维之间有较大的范德华力和氢键力⏹若pH值在强酸性条件，染色速率过快，易造成染色不匀⏹弱酸性染料染色饱和值，超过按纤维中氨基含量计算的饱和值，这主要是由于染料与纤维之间的范德化力和氢键的作用结果⏹染色pH值⏹（1）一般在4～6，弱酸性⏹（2）等于等电点时（羊毛4.2~4.8）——纤维不带电荷，染料靠范德华力和氢键力上染，上染后染料阴离子再与纤维中的NH3+成离子键结合⏹（3）在等电点以上染色，羊毛带负电荷，染料与纤维之间存在库仑斥力，染料依靠范德华力和氢键力上染纤维。
然后，染料与纤维通过离子键、范德华力和氢键力结合在一起，结合较牢固，湿处理牢度较好（3）中性浴染色酸性染料（耐缩绒性酸性染料）⏹相对分子质量更大，染料与纤维之间有较大的范德华力和氢键力，有超饱和染色现象。
⏹在中性条件下，存在较大的电荷斥力，通过范德华力和氢键力上染。
⏹中性盐：促染，提高上染速率和上染百分率⏹结合：范德华力和氢键力，结合较牢固，湿处理牢度较好二、羊毛、蚕丝和锦纶的染色工艺1.羊毛染色⏹由于羊毛的鳞片结构，升高温度有助于上染⏹高温保温可提高移染性和染料扩散速率，有助于匀染，需要长时间沸染⏹可使用元明粉等中性盐作缓染剂2.蚕丝染色⏹酸性染料是蚕丝染色的主要染料⏹丝素对酸稳定性较低，在强酸性条件下，蚕丝的光泽、手感、强力都会受到影响⏹一般不使用强酸性染料⏹pH值控制在等电点（丝素3.5~5.2)附近，一般为4～4.5，使用醋酸－醋酸钠缓冲体系⏹为防止沸染条件下，织物擦伤，光泽变暗，一般采用95℃染色⏹蚕丝无鳞片层，无定形区结构较松弛，水中膨化剧烈⏹染料扩散容易，上染速率较高，温度越高，上染越快——逐渐升温，提高匀染⏹一般使用非离子型的平平加作匀染剂⏹染色鲜艳，但湿处理牢度比羊毛低，需使用阳离子型固色剂固色3.锦纶⏹酸性染料对锦纶的亲和力大于羊毛⏹酸性染料是锦纶常用染料，得色鲜艳，上染百分率和染色牢度较高，但匀染性、遮盖性较差，常用于染深色⏹锦纶染色采用弱酸性酸性染料，染色饱和值一般高于按氨基计算所得的数值，湿处理牢度较高⏹（1）染液pH值：⏹一般为5～6（锦纶等电点）⏹pH值降低，上染速率提高，但在较高染色温度下，可能发生酸性水解⏹（2）染色温度⏹锦纶初始上染量比羊毛高，易产生染色不匀现象，需要控制染色温度。
⏹根据锦纶玻璃化温度（约为50～60℃）及染料匀染性差的特点，始染温度一般不超过40～50℃。
⏹升温速率慢一些，或分段升温⏹最终染色温度控制在98～100℃（3）匀染⏹弱酸性染料染锦纶，上染速率较快，扩散性、移染性较差⏹锦纶纤维微结构有一定差异，易产生染色不匀匀染措施⏹较低的始染温度、较慢的升温速率⏹需控制pH值：（1）始染不加酸染色中途或保温时加酸；（2）逐步加酸逐步上染，改善匀染性；（3）添加pH值滑移剂，始染为碱性，然后逐渐降低⏹匀染剂：阴离子型表面活性剂，竞争染座，但会降低上染百分率；阳离子型表面活性剂，形成复合物，会导致染料不稳定；实际使用一般为复配物⏹（4）竞染⏹氨基含量较少，染色饱和值较低，当用两个或两个以上染料相拼时，会发生染料对染色位置竞争——竞染现象。
⏹如果染料上染速率不一致——被染物色光随时间延长而发生变化，造成色差、批差现象⏹应选用上染速率相近的染料⏹固色处理：对中、深色固色⏹固色剂：⏹（1）单宁酸－吐酒石单宁酸和吐酒石反应生成不溶性物质沉淀在锦纶孔隙中，阻碍染料再溶出（2）合成单宁带磺酸基的甲醛酚类缩合物硫酚类化合物二羟基苯砜化合物以带磺酸基的酚类缩合物具多，其机理为：a. 固色剂在纤维表面形成一个阻止染料向外扩散的薄膜或阻挡层；b. 固色剂上的磺酸基与染料阴离子之间的排斥力也阻止了染料从纤维内向外扩散酸性媒介染料⏹酸性媒介（媒染）染料⏹——能与金属媒染剂形成鳌合结构的酸性染料⏹除包括在正常酸性条件下染色外，还包括金属盐媒染一步⏹在染料索引中单独列出⏹染料可溶于水，能在酸性浴中上染蛋白质纤维和聚酰胺纤维，形成鳌合物后，有较强的湿处理牢度和耐日晒牢度⏹常用媒染剂重铬酸钾，但六价铬离子有污染⏹色泽不鲜艳，但价格便宜、耐洗和日晒牢度高，常用来染羊毛一些灰暗的颜色⏹对蚕丝因染色工艺复杂，色泽较暗，易损伤纤维，极少使用⏹对锦纶，除染色复杂和色泽较暗外，还因媒染剂很难去除干净，引起日晒后纤维强度下降，极少使用⏹面临生态标准挑战：（1）含铬废水排放（2）染料稳定性（3）游离金属⏹解决途径高坚牢度酸性染料、活性染料取代一、染色机理⏹染色过程：（1）染料在酸性浴中吸附于纤维上，扩散进入纤维内部；（2）在媒染处理时，染料与金属离子反应生成络合物⏹羊毛纤维、染料、金属离子之间形成络合物，使织物具有良好的湿处理牢度，能耐煮呢和缩绒加工，日晒牢度很高。
⏹色谱齐全，价格便宜，匀染性好，是羊毛重要染料，常用于染中、深色⏹常用的媒染剂是重铬酸钾和重铬酸钠，对环境有污染⏹羊毛纤维可将重铬酸盐的六价铬离子还原生成三价铬离子，并与羊毛发生络合反应，再与进入纤维中的染料发生络合作用⏹为减少羊毛氧化损伤，可采用具还原性的甲酸、乳酸二、染色方法1.预媒染色法⏹先用媒染剂处理，然后再用酸性媒介染料染色⏹最古老的染色方法⏹先媒染剂处理，洗去多余媒染剂，然后立即染色⏹可及时控制染色深度，仿色比较方便，适用于染淡色和中色⏹染色过程繁复，工艺过程较长，容易染花⏹摩擦牢度偏低⏹很少使用2.同浴媒染法⏹媒染剂和染料同浴染色⏹工艺简单，染色时间短，仿色比较方便，色光容易控制，羊毛的损伤小，手感好⏹染料品种受到限制，拼色麻烦染料要求：溶解度大，不受重铬酸盐影响，中性条件下对羊毛有较大亲和力的染料⏹染料在纤维内扩散不够，摩擦牢度不及后媒法⏹应用不多3.后媒染色法⏹被染物先在弱酸性（4～6）条件下，用酸性媒介染料染色后，再用媒染剂处理的染色方法⏹实际生产中一般采用⏹匀染和透染性好，缩绒、煮呢效果好⏹皂洗牢度好，尤其是深色⏹整理过程色光变化小⏹适用染料较多，色谱齐全，染色牢度高⏹染色过程长，能源消耗较多，色光和仿色不易控制，因为正常颜色只有在媒染之后才能表现出来酸性媒介染料对丝绸染色⏹染色牢度较好⏹染色过程包括染色和媒染，工艺复杂，流程较长——丝素损伤，蚕丝断裂，织物表面出现起毛现象⏹在纯丝绸应用很少，有时用于蚕丝和粘胶丝织物中蚕丝染色⏹可采用预媒染法和后媒染法酸性含媒染料⏹也称金属络合染料⏹染料分子中已含有金属鳌合结构的酸性染料，即合成时已将金属离子引入染料。
⏹色泽鲜艳度介于酸性媒介染料和酸性染料之间⏹对蛋白质纤维有直接性，不需铬媒处理，染色工艺过程比酸性媒介染料简便⏹染色牢度优良，与酸性媒介染料相似，具有较高的耐洗、耐日晒和耐缩绒等牢度，是羊毛和蚕丝染色常用染料，在锦纶染色也有较多应用⏹根据染料分子和金属离子的比例关系，分为1：1型和1：2型⏹1：1型酸性含媒染料在强酸性条件下染色，称为酸性络合染料，主要用于羊毛染色⏹1：2型酸性含媒染料在弱酸性或近中性条件下染色，称为中性络合染料，简称中性染料，可用于羊毛、蚕丝、锦纶、维纶的染色1：1型酸性含媒染料⏹1：1型主要用于羊毛染色，染色方法与强酸性相似，不过用酸量较大，沸染时间长，元明粉的匀染作用很小⏹染色原理与一般强酸性染料不同⏹染料磺酸基与离子化的氨基形成离子键结合⏹染料上的铬原子与纤维羧基或氨基形成配价键⏹如果上述结合方式同时迅速进行，必然造成上染过快，染色不匀⏹必须加入较多硫酸，降低结合形成速率，达到缓染和匀染的目的⏹酸促使氨基离子化，抑制羧基离子化，减少配价键结合，延缓和减弱染料和纤维之间的结合，起缓染作用，促进匀染。
⏹水洗去酸后，再发生络合作用1：2型酸性含媒染料染色⏹染料分子中金属原子已与染料完全络合，不能与纤维上的基团发生配价键结合⏹染色原理与弱酸性染料相似⏹染料分子复杂，相对分子质量大，对纤维亲和力高，初染速度快，在纤维内扩散速度慢，染料移染性差，对纤维微结构差异引起的染色疵病的遮盖性差。
⏹染浴pH值控制在微酸性和中性，控制上染速度。
