家庭用漏电保护器与空气开关的合理用法及功能
空气开关和漏电保护器这两个哪个更适合做总闸
001空气开关和漏电保护器这两个哪个更适合做总闸这个问题还是比较接近生活的，正常情况下家里都会安装。
但是该怎么接呢？漏保有个每月按一次按钮，空开没有那个按钮，这两个都能起到线路保护作用。
例如在短路过载时均能跳闸，但是空气开关并不具有漏电保护功能，而漏电保护器有这功能。
假设我们把漏电保护器接到总闸上，空气开关接到支路上，如果某支路发生短路或者过载，正常情况下该支路空开会跳闸，漏电保护器作为总闸，一般不会越级跳闸，所以它不会跳闸。
如果出现另一种情况，某一支路发生了漏电的情况，由于空气开关不具有漏保功能，所以它不能跳闸，但是现在的总闸上的漏电保护器，它具有漏电保护功能，正常情况下它会跳闸，如果总闸跳了，正常线路的支路也没电了，这显然不合理。
相反如果把空气开关作为总开关，漏电保护器接在支路上，同样当线路发生短路或者过载时该支路上的漏电保护器会跳闸，而作为总闸的空气开关它并不会跳闸，这样就不会影响其它正常支路的供电。
如果出现另外一种情况，某一支路出现了漏电情况，同样该支路的漏电保护器会跳闸，由于不太可能越级跳闸，作为总闸的空气开关并不会跳闸，也不影响其它正常支路供电，因此相对来说总闸上使用空气开关要比使用漏电保护器好。
002变压器型号三段表示法的含义说明有关变压器的小知识，变压器型号分为三段表示，第一段和第二段之间有一横杠，第二段和第三段之间有一斜线，各段所表示的内容和符号含义是什么。
变压器型号三段表示法1、第一段（按照字母先后顺序排列）（1）绕组耦合方式。
不是自耦不标，自耦符号为“O”（2）相数。
单相符号“D”，三相符号“S”（3）冷却方式。
“J”为油浸自冷，也不可标，“G”为干式空气自冷，“C”为干式浇注绝缘。
“F”为油浸风冷，“S”为油浸水冷（4）循环方式，自然循环不标，“P”为强迫循环（5）绕组数。
双绕组不标，“S”为三绕组，“F”为双分裂绕组（6）导线材料。
铜线不标，“L”为铝线。
（7）调压方式。
家庭电路空气开关与漏电保护器的分配
家庭电路空气开关与漏电保护器的分配空气开关，是对家庭用电的安全来说，是必不可少的开关。
当安全开关安装错误，或者您购买的空气开关不适合你家中电压，还或者线路接错的话，都有可能导致线路短路而引起火灾等安全事故的发生。
所以，了解空气开关的安装、空气开关的接线方法还有了解空气开关型号的选择，对于家庭的安全来说是非常重要的。
理论上当然是漏电做总闸好，但是实际上如果插座，卫生间或灯的线路有漏电的情况的时候，最好是让单独控制它们的开关跳闸，不要让全家没有电。
而且插座，卫生间单独安装漏电开关有利于判断漏电线路的范围，对于排查故障也有好处。
所以现在家庭的总闸都不带漏电保护，通常插座开关和卫生间的开关使用漏电保护开关，灯的线路在因为人体基本接触不到，所以也不用漏电保护开关。
漏保是防止触电扩大的最后一道门槛了，这个门槛应该以安全出发考虑，而不是以方便排查故障考虑，漏保的设置主要是在人体触电的时候，在起始阶段电流不大的时候就快速切除，以增强安全性，减少触电伤害，电路的漏电保护是它的第二重作用而已。
现在只是在部分分路设置漏保，那么，谁能保证没设漏保的分路就一定不会触电？？一旦类似照明回路触电，那就只有等空开跳了，那时候人触电的地方估计都要烧成焦炭了，可以说，这么设置，没有装漏保的地方触电必死，比老式保险丝的后果还要恶劣，这么存在重大安全隐患的方案还在推广，真不知道这些专家有没有电器设计的资格？所以，对于回路数不是特别多的家庭，总路设漏保才是保安全的做法，至于排查哪一路故障，方法有的是，而且，合格的施工哪里会这么容易出现回路故障的？至于回路特别多的，可以把电路分成两个支路设置漏保，下面再设回路。
千万记住一点，漏保是拿来救命的，而不是用来排查事故的。
一、家用空气开关的分配，把握以下几点要素是关键：(一)入户总开关是空气开关还是漏保?总开关设置漏电保护，是节省钱的做法，但从影响面来说，只要下面任何一个回路中的灯具、插座漏电，总开关键就会跳闸，影响面太大了。
家居电路漏电保护和空气开关的正确使用方法
家居电路漏电保护和空气开关的正确使用方法家居电路漏电保护和空气开关的正确使用方法：漏电保护主要作用是解决漏电问题（相线流出多少电流，中性线就要回来多少电流，一旦有电流缺失，比如人体触电，电流通过人体流到地上的时候，一般超过30毫安，漏电保护器就会工作，切断电源，..从而杜绝了电流对人体伤害），但是一般专用的漏电保护开关是不起过载保护用的（现在大多带过载保护），空开的作用是指通过开关的电流超过一定的电流的时候自身会发热，（利用双金属片受热弯曲的道理）导致开关里面的脱扣装置脱扣，，从而切断电源，保护电路不因过大的电流而烧毁！只起到保护电路的作用（一般的导线都有最大允许通过电流的，但在实际操作中，允许通过的电流是随着电线管内所穿线根数的增多而减小，电工手册里有严格的规定，这里不在赘述）因为在照明线路上，人体基本上不能接触到照明线路，所以照明线路上不用漏电开关！现在的家庭电路基本配置为：入户总开关用双联（有些住房用的是三相五线制的话就是三联）空气开关，单联空开用到照明线路，漏电保护用在插座电路上。
这样做有以下好处：1、插座是我们接触频繁的电路终端，插座电路用漏电保护开关的话，最大限度上保证了人体安全！而且插座线路都分几路走线，一旦一路有问题，其他电路上的插座都还可以正常工作！2、照明线路一旦有问题的话，我们接在插座上的台灯或落地灯，都还能正常工作，不会让屋里漆黑一片，给照明电路的检修还能提供方便！家装注意：1、不要用漏电开关做总开关，一旦因某处漏电断开，家里就会漆黑一片，不利与检修和生活！2、不要让照明线路和插座线路混结，这样插座电路的漏电开关就会不答应(一开启漏电保护开关就跳闸)3、合理布置线路的负载，并合理配置适当的空开及带空开的漏电保护开关。
4、装修不要触及等电位箱及其线路。
5、要确定每个插座都要可靠的接地线接入（三孔插座的最上一个孔是接地）。
6、电线管子接头的部分（埋到墙里的）要用密封胶密封，以防墙体潮湿或水渗漏造成绝缘不好的电路产生漏电！7、对于废掉的插座底盒不要直接填充水泥或其他（特别是有接头的）应该用检查盖板装盖！实在影响美观的应用石膏板虚盖（里面保留空间）防止接头腐蚀，这样也方便检修！8、合理布线，杜绝浪费！。

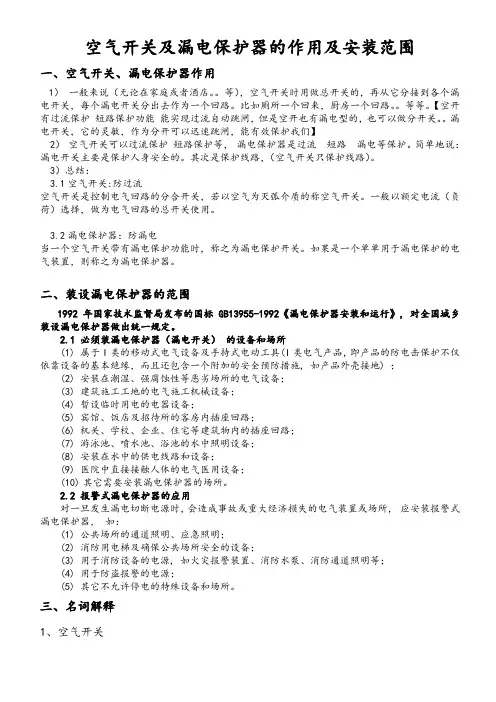

漏电保护器作用及空气开关作用
空气开关及漏电保护器的作用及安装范围一、空气开关、漏电保护器作用1）一般来说（无论在家庭或者酒店。
等），空气开关时用做总开关的，再从它分接到各个漏电开关，每个漏电开关分出去作为一个回路。
比如厕所一个回来，厨房一个回路。
等等。
【空开有过流保护短路保护功能能实现过流自动跳闸，但是空开也有漏电型的，也可以做分开关。
漏电开关，它的灵敏，作为分开可以迅速跳闸，能有效保护我们】2）空气开关可以过流保护短路保护等，漏电保护器是过流短路漏电等保护。
简单地说：漏电开关主要是保护人身安全的。
其次是保护线路，（空气开关只保护线路）。
3）总结：3.1空气开关:防过流空气开关是控制电气回路的分合开关，若以空气为灭弧介质的称空气开关。
一般以额定电流（负荷）选择，做为电气回路的总开关使用。
3.2漏电保护器：防漏电当一个空气开关带有漏电保护功能时，称之为漏电保护开关。
如果是一个单单用于漏电保护的电气装置，则称之为漏电保护器。
二、装设漏电保护器的范围1992 年国家技术监督局发布的国标GB13955-1992《漏电保护器安装和运行》, 对全国城乡装设漏电保护器做出统一规定。
2.1 必须装漏电保护器（漏电开关）的设备和场所(1) 属于I类的移动式电气设备及手持式电动工具(I类电气产品，即产品的防电击保护不仅依靠设备的基本绝缘，而且还包含一个附加的安全预防措施, 如产品外壳接地) ；(2) 安装在潮湿、强腐蚀性等恶劣场所的电气设备；(3) 建筑施工工地的电气施工机械设备；(4) 暂设临时用电的电器设备；(5) 宾馆、饭店及招待所的客房内插座回路；(6) 机关、学校、企业、住宅等建筑物内的插座回路；(7) 游泳池、喷水池、浴池的水中照明设备；(8) 安装在水中的供电线路和设备；(9) 医院中直接接触人体的电气医用设备；(10)其它需要安装漏电保护器的场所。
2.2 报警式漏电保护器的应用对一旦发生漏电切断电源时，会造成事故或重大经济损失的电气装置或场所，应安装报警式漏电保护器，如：(1) 公共场所的通道照明、应急照明；(2) 消防用电梯及确保公共场所安全的设备；(3) 用于消防设备的电源, 如火灾报警装置、消防水泵、消防通道照明等；(4) 用于防盗报警的电源；(5) 其它不允许停电的特殊设备和场所。

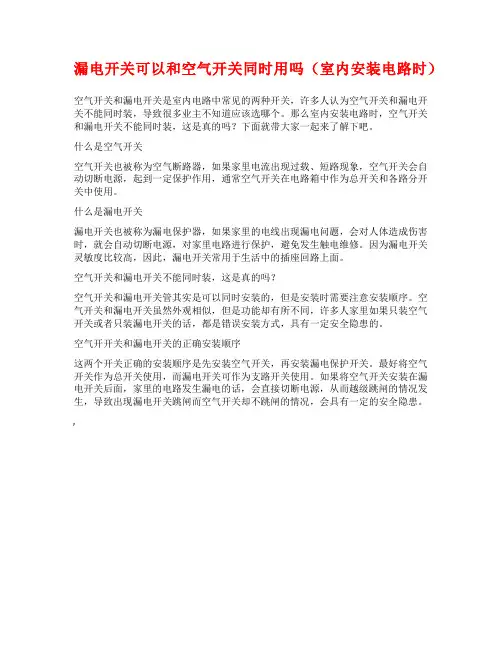

漏电开关可以和空气开关同时用吗(室内安装电路时)
漏电开关可以和空气开关同时用吗（室内安装电路时）
空气开关和漏电开关是室内电路中常见的两种开关，许多人认为空气开关和漏电开
关不能同时装，导致很多业主不知道应该选哪个。
那么室内安装电路时，空气开关
和漏电开关不能同时装，这是真的吗？下面就带大家一起来了解下吧。
什么是空气开关
空气开关也被称为空气断路器，如果家里电流出现过载、短路现象，空气开关会自
动切断电源，起到一定保护作用，通常空气开关在电路箱中作为总开关和各路分开
关中使用。
什么是漏电开关
漏电开关也被称为漏电保护器，如果家里的电线出现漏电问题，会对人体造成伤害时，就会自动切断电源，对家里电路进行保护，避免发生触电维修。
因为漏电开关
灵敏度比较高，因此，漏电开关常用于生活中的插座回路上面。
空气开关和漏电开关不能同时装，这是真的吗？
空气开关和漏电开关管其实是可以同时安装的，但是安装时需要注意安装顺序。
空
气开关和漏电开关虽然外观相似，但是功能却有所不同，许多人家里如果只装空气
开关或者只装漏电开关的话，都是错误安装方式，具有一定安全隐患的。
空气开开关和漏电开关的正确安装顺序
这两个开关正确的安装顺序是先安装空气开关，再安装漏电保护开关。
最好将空气
开关作为总开关使用，而漏电开关可作为支路开关使用。
如果将空气开关安装在漏
电开关后面，家里的电路发生漏电的话，会直接切断电源，从而越级跳闸的情况发生，导致出现漏电开关跳闸而空气开关却不跳闸的情况，会具有一定的安全隐患。
,。

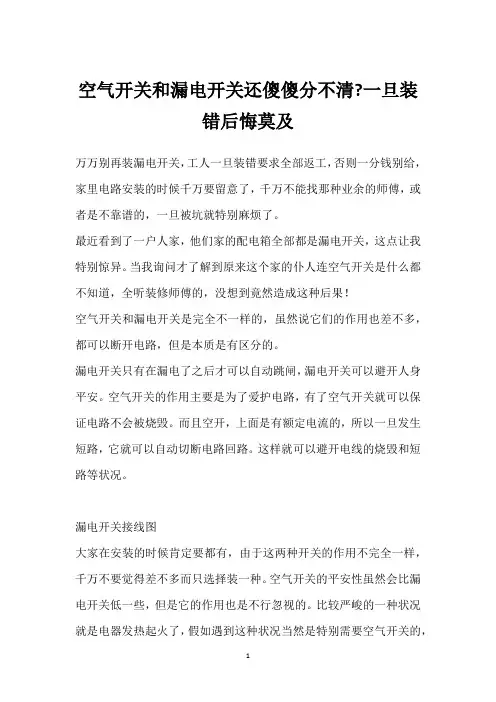

空气开关和漏电开关还傻傻分不清-一旦装错后悔莫及
空气开关和漏电开关还傻傻分不清?一旦装
错后悔莫及
万万别再装漏电开关，工人一旦装错要求全部返工，否则一分钱别给，家里电路安装的时候千万要留意了，千万不能找那种业余的师傅，或者是不靠谱的，一旦被坑就特别麻烦了。
最近看到了一户人家，他们家的配电箱全部都是漏电开关，这点让我特别惊异。
当我询问才了解到原来这个家的仆人连空气开关是什么都不知道，全听装修师傅的，没想到竟然造成这种后果！
空气开关和漏电开关是完全不一样的，虽然说它们的作用也差不多，都可以断开电路，但是本质是有区分的。
漏电开关只有在漏电了之后才可以自动跳闸，漏电开关可以避开人身平安。
空气开关的作用主要是为了爱护电路，有了空气开关就可以保证电路不会被烧毁。
而且空开，上面是有额定电流的，所以一旦发生短路，它就可以自动切断电路回路。
这样就可以避开电线的烧毁和短路等状况。
漏电开关接线图
大家在安装的时候肯定要都有，由于这两种开关的作用不完全一样，千万不要觉得差不多而只选择装一种。
空气开关的平安性虽然会比漏电开关低一些，但是它的作用也是不行忽视的。
比较严峻的一种状况就是电器发热起火了，假如遇到这种状况当然是特别需要空气开关的，
由于这个时候空气开关可以准时的切断电源，可以避开更严峻的后果。
现在的家用电器是越来越多了，而且功率都特别大，每个家庭中都有好多，大功率电器，一旦这些大功率电器同时使用的话，很难保证不会消失负荷的状况，所以大家肯定要留意一下用电平安，该防范的肯定要做好。
看似很小的一件事情可能会隐蔽着很大的隐患，生活需要到处当心。
家用空气开关和漏电断路器该如何选择？老电工师傅告诉您
家用空气开关和漏电断路器该如何选择？老电工师傅告诉您电路回路设计和空开和漏保选择直接关系到后期居住舒适性和安全性。
家用断路器，只需要在三种参数上进行选择，分别是——极数、附件和电流。
我们一项一项的选，最后将选出来的三种参数综合在一起，就是需要的断路器完整参数了。
1.极数家用空开只有两种极数，1P和2P。
1P的特点是只能断开火线，且只对火线提供相应的保护。
2P的特点是同时断开零火线，对零火线提供保护。
很显然，2P断路器更好一些。
但是一来2P断路器的价格更高；二来2P断路器的宽度太大，因此在狭窄的家用PZ30箱里，我们没有办法全部使用2P断路器。
一般只在两个地方使用2P断路器——主开关和大功率回路（三孔插座回路）。
其余均用1P断路器。
2.附件家用附件常见漏电保护器和过欠压脱扣器。
漏电保护器是必须使用的，过欠压保护器视情况选择，如果用电地区电压不稳定，则需要在主开关安装过欠压保护器，以免对电器造成影响。
漏电保护器，需要安装在所有的插座回路上。
照明回路和主开关，不需要安装漏电保护器。
3.电流断路器的电流，与负载和电线有关。
家庭常用32A，20A和16A断路器。
版权所有！在选择断路器电流时，首先计算插座数量，每一个三孔插座，需要16A 或20A断路器1个以及一组独立的4平方电线；每5~7个五孔插座，需要20A或16A断路器一个以及一组独立的2.5平方电线——如果按照房间设计回路，应保证每个断路器控制的插座不超过7个，如果超过，应增加回路数量。
照明回路使用1~2个16A或20A断路器。
主开关使用32A断路器。
如果家庭内回路数量较多，比如别墅或农村自建房，可以考虑使用63A断路器，但是要相应的增加线方。
断路器的电流，写作Cxx，代表xxA。
其他参数断路器的其他参数不需要我们选择，只要了解即可。
系列内容，多用DZ47系列，也有DZ47s，HDBE和NBE7等断路器厂家自行生产的断路器系列，用途都是一样的。
框架等级，指的是断路器能够承受的最大电流。
空开和漏保的区别及接线方式
一、简单的认识空气开关和漏电保护器。
1、空气开关的简单认识。
一般情况下我们家庭电路中常用的空气开关可以分为1P，2P，3P（农村大户型电路中用）。
2、漏电保护器的简单认识。
漏电保护器在家庭电路中一般常用的有1P+N和2P的漏电保护器。
二、空气开关和漏电保护器功能上有什么区别？1、空气开关主要对电路或者设备进行短路保护和过载保护的功能，空气开关主要用来保护线路或者设备的。
2、漏电保护器除了具备短路保护，过载保护的功能外，还多了一个漏电保护的功能，一般情况下，漏电保护器是用来保护人的，防止人身触电的！三、空气开关和漏电保护器在结构上的区别。
漏电保护器可以分为可组装式漏电保护器和不可拆卸式漏电保护器。
不可拆卸式的1P+N漏电保护器，如图:可拆卸式的1P+N和2P的漏电保护器，如图:可以看到，漏电保护器主要由空气开关部分和漏电脱扣机构组成，因此漏电保护器不仅具备空气开关的短路保护和过载保护的功能，还多了一个漏电保护的功能。
四，空气开关的正确接线。
1P空气开关的接线:控制的是火线的回路，一般情况下，火线上进下出，接线非常简单:2P空气开关的接线:首先看有没有标识，如果有明确的N线标识，需要按照标识来接线，如果没有标识，那么左边接火线右边接零线，或者左边接零线右边接火线都是可以的:3P空气开关的接线:3P空气开关主要控制三相电源，一般情况下，从左到右:黄绿红三相电，注意上下相互对应就可以了。
五、漏电保护器的接线。
对于漏电保护器的接线，一般情况下都有很明确的零线标识，严格的按照标识来接线。
2P漏电保护器的接线:可以看到零线标识在左侧，因此接线的时候需要左零右火。
1P+N的漏电保护器分为2种，第一种:可以看到零线标识在左侧。
因此接线的时候同样要左零右火。
第二种1P+N的漏电保护器:可以看到有明确的零线标识在右侧，需要特别注意:接线的时候左火右零。
特别提醒一点:对于第二个1P+N的漏电保护器而言，控制的只是火线的回路，不控制零线的回路，即控火不控零，漏电保护器不管有没有跳闸，零线始终都是通的，只是断开了火线而已，这一点需要特别注意，因此接线一定不能出错，记住:看标识，左火右零！这就是空气开关和漏电保护器的基础认识，也是电工入门的基础技能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
家庭用漏电保护器与空气开关的合理用法及功能漏电保护主要作用是解决漏电问题相线流出多少电流中性线就要回来多少电流一旦有电流缺失比如人体触电电流通过人体流到地上的时候一般超过30毫安漏电保护器就会工作切断电源从而杜绝了电流对人体伤害但是一般专用的漏电保护开关是不起过载保护用的现在大多带过载保护。
空气开关的作用是指通过开关的电流超过一定的电流的时候自身会发热利用双金属片受热弯曲的道理导致开关里面的脱扣装置脱扣从而切断电源保护电路不因过大的电流而烧毁只起到保护电路的作用。
一般的导线都有最大允许通过电流的但在实际操作中允许通过的电流是随着电线管内所穿线根数的增多而减小电工手册里有严格的规定这里不在赘述因为在照明线路上人体基本上不能接触到照明线路所以照明线路上不用漏电开关现在的家庭电路基本配置为入户总开关用双联有些住房用的是三相五线制的话就是三联空气开关单联空开用到照明线路漏电保护用在插座电路上。
这样做有以下好处1、插座是我们接触频繁的电路终端插座电路用漏电保护开关的话最大限度上保证了人体安全而且插座线路都分几路走线一旦一路有问题其他电路上的插座都还可以正常工作2、照明线路一旦有问题的话我们接在插座上的台灯或落地灯都还能正常工作不会让屋里漆黑一片给照明电路的检修还能提供方便家装注意1、不要用漏电开关做总开关一旦因某处漏电断开家里就会漆黑一片不利与检修和生活2、不要让照明线路和插座线路混结这样插座电路的漏电开关就会不答应一开启漏电保护开关就跳闸3、合理布置线路的负载并合理配置适当的空开及带空开的漏电保护开关4、装修不要触及等电位箱及其线路5、要确定每个插座都要有可靠的接地线接入三孔插座的最上一个孔是接地6、电线管子接头的部分埋到墙里的要用密封胶密封以防墙体潮湿或水渗漏造成绝缘不好的电路产生漏电7、对于废掉的插座底盒不要直接填充水泥或其他特别是有接头的应该用检查盖板装盖。
实在影响美观的应用石膏板虚盖里面保留空间防止接头腐蚀这样也方便检修。
