一、工艺流程

悬臂现浇梁施工工艺流程图

二、工艺叙述

1.施工准备

编制并报批专项施工方案及专项安全风险评估,完成岗前培训和技术、安全交底,人员、材料及机械设备进场;墩柱内托架(支架)预埋件位置

安放准确。

2.托(支)架设计、挂篮设计、临时固结设计、刚性连接设计

托(支)架设计、挂篮设计、临时固结设计、刚性连接设计由具有相应资质的单位进行临时设计,临时设计满足施工图及规范要求。

挂篮必须具有足够的强度、刚度和稳定性,最小承载能力满足设计梁段最大荷载要求,挂篮自重及全部施工荷载满足设计要求。挂篮行走和浇筑混凝土时的抗倾覆安全系数、自锚固系统的安全系数、斜拉水平限位系统的安全系数及上水平限位的安全系数不得小于2。

3.0#块托(支)架搭设及预压

支架搭设:在承台上埋预埋件,然后在墩身两侧搭设钢管支架,根据临时设计将支架与墩身连接,在钢管立柱顶设置钢楔块或砂桶做为落梁措施。

托架搭设:在墩身上设置预埋件,利用预埋件焊接牛腿,搭设托架。

托(支)架搭设完成后进行预压,预压荷载不小于支架需承受全部荷载的1.1倍。待托架充分稳定且预压时间不少于7天后,再进行下道工序。

4.永久支座及临时支座安装

按施工图及临时设计要求安装永久支座和临时支座。根据预计合龙时气温与设计提供的标准气温之间的差值,通过计算确定0#块底部永久支座安装时预留的偏移量。

5.0#块施工

0#块在托架(支架)上一次浇筑成型,混凝土应按由外向内的顺序分层对称浇筑。混凝土浇筑完第3天以30%的张拉力张拉并锚固纵、横、竖向预应力钢束以约束温度裂缝,待混凝土达到90%强度后,张拉并锚固0号段梁体的纵向预应力束。注意挂篮预埋件的埋设位置及质量。

6.挂篮拼装、预压

挂篮由专业厂家加工制作,完成后在厂家进行试拼,试拼合格后运至现场在0#段上进行组装。

挂篮组装完毕后,应全面检查其安装质量,合格后进行预压,预压荷载为最大梁段承受全部荷载的1.1倍,消除非弹性变形,测量分析弹性变形值,以指导底模标高预抬量,提高悬臂梁线性控制精度。

7.模板、钢筋、预应力管道安装

挂篮安装就位后,进行底、侧模安装调整,根据放样位置,绑扎或焊接底、腹板钢筋,再预埋底、腹板预应力管道,安装内模,施工顶板钢筋、预应力管道。预应力管道应在最高点设置排气孔。钢筋必须集中加工,统一配送。预应力管道在曲线部分以间隔为50cm、直线段间隔为100cm设置一“井”字形定位钢筋并点焊在主筋上,不容许用铁丝定位,确保管道在浇筑混凝土时不上浮、不变位。

8.混凝土浇筑

混凝土采用拌合站集中拌制,罐车运输至现场,地泵泵送入模。悬臂浇筑施工应分层、对称、平衡地进行,两端悬臂上荷载的实际不平衡偏差不得超过设计要求,设计未规定时,不宜超过梁段重的1/4。浇筑时,采用附着式振捣器与插入式振捣棒捣实混凝土,特别是锚下、普通钢筋密集处及波纹管下方部位,防止出现蜂窝状。

9.混凝土养生、拆模

箱梁顶板采用土工布覆盖洒水养生,箱梁外侧采用养生液涂刷养生,箱内养用喷淋养生。顶模及内模应在混凝土强度到达设计的80%后,方可拆模,底模应在本段预应力张拉压浆完成后方可拆模。

10.预应力筋张拉、压浆

箱梁混凝土强度达到设计要求后方可施加预应力,张拉采用智能张拉设备,每一现浇悬臂块双向预应力的施工次序为先竖向后纵向,最后张拉顶板横向预应力钢束,纵向预应力钢束保证对称、同步张拉。

张拉前对管道进行摩阻试验,以核对设计参数。

张拉以应力控制为主,引伸量作为校核。实际伸长量与理论伸长量的差值应符合设计规定,设计未规定时,其偏差应控制在±6%以内,否则应

暂停张拉,待查明原因并采取措施予以调整后,方可继续张拉。

压浆在张拉完成后48h内进行,压浆前用压缩空气清除管道内杂质,然后再压浆,采用真空压浆工艺,真空度应稳定在-0.06~-0.1MPa范围内,压浆结束后,管道内浆体72h内应保持5℃以上。

11.挂篮移动、固定、调整

在梁段预应力束张拉、压浆完成后,完成外模、内模滑梁下落与底篮脱模等行走准备工作后,进行挂篮移动。

挂篮行走时先前移轨道,然后行走挂篮。每片主桁架各用一个千斤顶牵引,带动挂篮底模、侧模和内模同步前移。挂篮前移过程中,必须设置防倾覆装置。

到位后及时安装底模后吊带、内外滑梁吊杆和挂篮主桁架后锚固装置,将临时受力状态变为永久受力状态,确保施工安全。

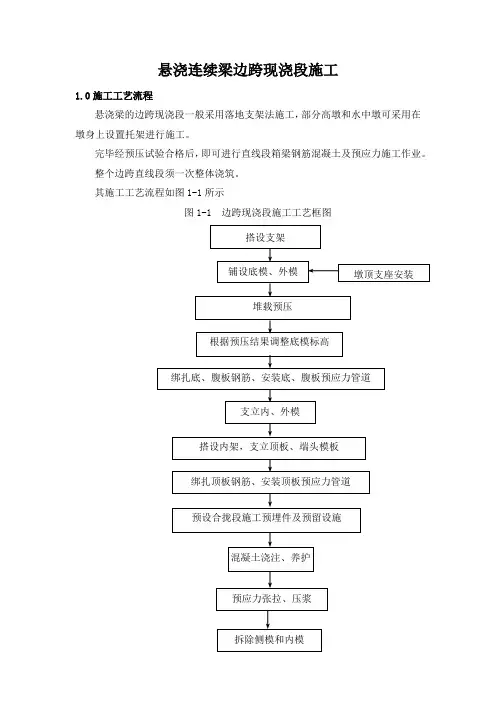

12.边跨现浇段施工

两边跨现浇梁段在托架(支架)上应一次连续浇筑,托架(支架)应进行预压以减少非弹性变形并确保托架的承载能力,预压荷载为梁段承受全部荷载的1.1倍。待托架充分稳定且预压时间不少于7天后,再浇筑混凝土。

13.合龙段施工

合龙顺序符合设计规定。在合龙段设置刚性连接及临时预应力钢束,刚性连接应先与合龙段的一端焊接牢靠,在一天中气温较低时,再与另一段焊接牢靠,焊接完成后张拉临时预应力束。合龙前在悬臂端加配重(水箱),两端水箱重量效应相当于合龙段所浇混凝土重量的效应。随即浇筑合龙段混凝土,同时水箱同步等效应放水,以保持悬臂端的稳定,混凝土宜在一天中温度最低且稳定的时段内浇筑,浇筑完成后及时养生并张拉压浆。

按设计体系转换顺序,拆除临时固结装置,完成体系转换。

14.线形及应力监控

由具有相应资质的单位进行线形及应力监控。高度重视施工观测和施工控制,做好各施工阶段的控制分析和调整,箱梁合龙时各合龙段两端相对竖向误差要求不大于1.0cm,轴线偏移要求不大于0.5cm。各梁段施工时的立模高程考虑设计高程、预拱度、挂篮弹性与非弹性变形、温度影响及预应力张拉等因素。

三、关键环节及控制要点

1.施工前对施工图及临时工程设计进行全面阅读,弄清整体和细部尺寸的关系,以及一般构造图与通用图的关系和一致性,弄清楚预埋件的位置及要求。

2.混凝土应采取减少水化热的有效措施,避免发生温度收缩裂缝。

3.严格按照设计要求的合龙顺序进行各合龙梁段的施工,重点控制刚性连接、临时固结和合龙梁段混凝土的浇筑时间与温度。

4.边墩支座应在浇筑边跨箱梁前安装,在边跨合龙前应予以临时固定。

5.施工前先进行试张拉等工艺试验,所有预应力钢材严禁焊接,钢绞线使用前应作除锈处理,钢筋与预应力管道相互影响时,钢筋仅可移动,不得切断。

6.锚具安装时,垫板平面必须与钢束管道垂直,锚孔中心要对准管道中心。

7.施工过程中,禁止在桥面上堆放物料。

8.钢束张拉时,应尽量避免滑丝、断丝现象。滑断丝数量不得大于该断面总数的1%,每一钢束的滑丝、断丝数量不得多于一根,否则应换束重新张拉。

9.管道压浆要求密实,压浆配合比应仔细比选,进行优化设计,加微膨胀剂,不得掺入各种氯盐,其强度要求达到50MPa。

10.注意预留、预埋挂篮施工、合龙施工或临时锚固的孔洞与预埋件。
