人教版九年级物理全一册单元测验卷--第15章 电流和电路
电流和电路
一、选择题（每题2分，共30分。
）
1.如图所示，某一型号的锁设置了三种打开方式：密码（S1）、特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁，下列电路设计符合要求的是（）
【答案】D
2.电动自行车两刹车手柄中各有一只开关S1和S2．在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作．以下电路符合要求的是（）
A. B. C. D.
【答案】C
3.小明学习了电学知识后，给蓬溪县交通局建议，在蓬溪中学校门口安装红绿指示灯，以不同颜色的变化保证行人的安全，据你对交通指示灯了解，可以推断出（）
A. 红黄绿灯都是串联
B. 红灯与黄灯串联后再与绿灯并联
C. 红黄绿灯没有关系
D. 红黄绿灯都是并联
【答案】D
4.有关电路中的电流正确的是（）
A. 电流从正极流出时最大，回到负极时最小
B. 自由电子从电源正极流出，经过用电器回到负极
C. 在并联电路中，干路上的电流比任一支路上的电流都大
D. 在串联电路中，流过用电器的电流比流过导线的电流大
【答案】C
5.节日彩灯上串联着20只小灯泡，如果电源插头处电流为200mA，那么通过每只小灯泡的电流为（）
A. 10mA
B. 180mA
C.
200mA D. 4A
【答案】C
6.如图所示，用一段细铁丝做一个支架（作为转动轴），把一根中间戳有小孔（没有戳穿）的塑料吸管放在支架上，吸管能在水平面内自由转动。
用餐巾纸摩擦吸管，使其带负电。
下列分析正确的是
A．摩擦前，静止的吸管对支架的压力和支架对吸管的支持力是一对平衡力
B．摩擦前，静止的吸管受到的重力和支架对吸管的支持力大小相等
C．摩擦后，用丝绸摩擦过的玻璃棒靠近吸管，会出现排斥现象
D．摩擦后，人手接触吸管带电部分，电子会从人体转移到吸管
【答案】B
7.如图所示，水平静止放置的易拉罐会向摩擦过的塑料管滚动，可知它们之间存在（）
A．电荷间相互吸引力B．电荷间相互排斥力
C．磁极间相互吸引力D．磁极间相互排斥力
【答案】A
8.下列操作能使图中的小灯泡L1和L2组成串联电路的是（）
A．闭合开关S1、S2和S3B．只闭合开关S1和S2
C．只闭合开关S2和S3D．只闭合开关S3
【答案】D
9.将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是
A.电流表测量干路电流
B.L1与L2的亮度一定相同
C.通过L，和L，的电流一定相等
D.只断开S2，L1发光且亮度不变【答案】D
10.如图所示的实物电路，关于它的电路图画法正确的是（）
【答案】C。
11.如图所示的物品中，通常情况下属于导体的是（）
【答案】B
12.如图所示，关于家用插座说法中，正确的是（）
A．开关串联在干路中，指示灯与各组插孔并联在电路中
B．开关、指示灯和各组插孔并联在电路中
C．开关、指示灯和各组插孔串联在电路中
D．各组插孔串联在一起与指示灯并联在电路中
【答案】A
13.小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”（如图）。
对该现象解释正确的是（）
A．摩擦的方法创造了电荷使两气球带了电
B．摩擦的方法使气球分子发生转移而带电
C．这种现象与验电器的工作原理相同
D．两气球因带了异种电荷而互相排斥
【答案】C。
14.利用如图电路探究串联电路的规律，下列做法不正确的是
A.分别把开关改接到 a、b、c 处，可以探究开关位置的改变对用电器控制作用的影响
B.分别将电流表串联在 a、b、c 处，可以探究电路中各处电流的关系
C.分别将电压表串联在 a、b、c 处，可以探究电路中各用电器两端电压与电源两端电压的关系
D.为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实验
【答案】C
15.如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1A，电流表A2的示数是0.3A，则电流表A的示数是（）
A．0.1A B．0.2A C．0.3A D．0.4A
【答案】D。
二、填空题（每空2分，共14分）
16.用梳子梳干燥的头发时，头发能随梳子飘起，这是因为梳子和头发摩擦，二者带上了______（选填“同种”或“异种”）电荷而互相吸引；将梳子粘上自来水后再梳，头发飘起的现象立刻消失，因为自来水是______（选填“导体”或“绝缘体”），能将头发和梳子所带电荷释放。
【答案】异种导体
17.如图所示的电路中，要使R1、R2串联，应闭合的开关是；要使R1、R2并联，应闭合的开关是，（选填“S1”、“S2”、“S3”）.
【答案】S2；S1、S3。
18.如图1所示电路，当开关S1、S2闭合后，A2与R2是（选填“串”或“并”）联的，电流表A1测量的是通过（选填“干路”“R1”或“R2”）的电流，电流表的指针偏转如图2所示，电流表的示数为A。
【答案】串；干路；0.28。
三、作图题（每题2分，共4分）
20.根据左图中的电路图，在右图中连接实物图。
【答案】
21. 根据图甲的实物电路，在虚线框内画出对应的电路图，(必标明R、R x、○A1、○A2)
【答案】
四、实验题（每空2分，共22分）
22.趣味实验﹣静电实验，实验情况如图所示，P1、P2、P3表示将小球B先后悬吊在距离A球远近不同的位置
①小球偏离竖直方向的原因是
②据图示情景，你还能得出的结论是
【答案】①同种电荷相互排斥；②电荷间的距离越大，其相互间的作用力越小。
23.在“探究串联电路的电流特点”的实验中,小虹同学选用两个不同的小灯泡组成了如图甲所示的串联电路,然后用一个电流表分别接在a、b、c三处去测量电流。
(1)她先把电流表接在a处，闭合开关后,发现两灯的亮度不稳定,电流表的指针也来回摆动。
故障的原因可能是。
A.某段导线断开
B.某接线柱处接触不良
C.某灯泡被短路
D.电流表被烧坏
(2)她排除故障后,重新闭合开关.电流表的指针指示位置如图乙所示.则所测的电流值为A。
(3)她测量了a、b、c三处的电流,又改变灯泡的规格进行了多次实验,其中-次实验的测量数据如下表,在分析数据时,她发现三处的测量值有差异。
下列分析正确的是。
A.可能是因为测量误差造成的
B.是因为没有对电流表调零造成的
C.串联电路中各处的电流本来就不等
D.电流从电源正极流向负极的过程中,电流越来越小【答案】（1）B；（2）0.22A ；（3）A
24.小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
（1）在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，
他忘了。
（2）他先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：。
（3）他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是；在排除故障后，电流表的示数如图丙所示，则电流表的示数为A。
（4）在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。
请你指出他们实验应改进方法是。
（5）实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S由断开到闭合时，电流表A2的示数（选填“变大”“变小”或“不变”）。
【答案】断开开关；L1断路；电流表正负接线柱接反了；0.24；换用不同的灯泡测量多组数据；变大。

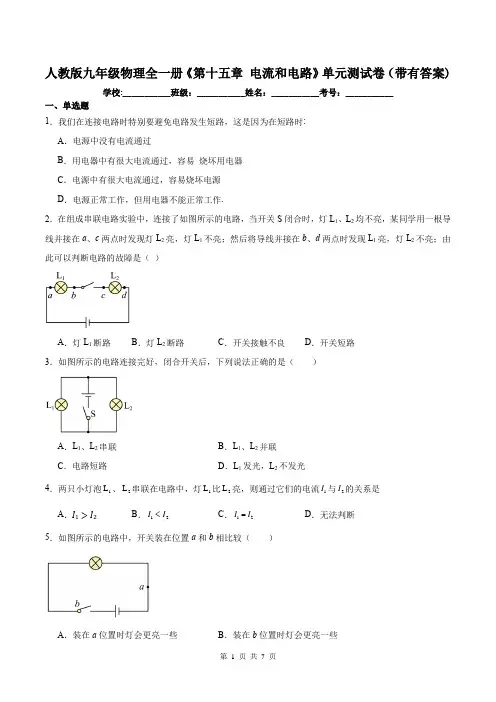

人教版九年级物理全一册《第十五章 电流和电路》单元测试卷(带有答案)
人教版九年级物理全一册《第十五章 电流和电路》单元测试卷（带有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．我们在连接电路时特别要避免电路发生短路，这是因为在短路时:A ．电源中没有电流通过B ．用电器中有很大电流通过，容易 烧坏用电器C ．电源中有很大电流通过，容易烧坏电源D ．电源正常工作，但用电器不能正常工作.2．在组成串联电路实验中，连接了如图所示的电路，当开关S 闭合时，灯L 1、L 2均不亮，某同学用一根导线并接在a 、c 两点时发现灯L 2亮，灯L 1不亮；然后将导线并接在b 、d 两点时发现L 1亮，灯L 2不亮；由此可以判断电路的故障是（ ）A ．灯L 1断路B ．灯L 2断路C ．开关接触不良D ．开关短路3．如图所示的电路连接完好，闭合开关后，下列说法正确的是（ ）A ．L 1、L 2串联B ．L 1、L 2并联C ．电路短路D ．L 1发光，L 2不发光4．两只小灯泡1L 、2L 串联在电路中，灯1L 比2L 亮，则通过它们的电流1I 与2I 的关系是A ．I 1>I 2B ．12I I <C ．12I I =D ．无法判断5．如图所示的电路中，开关装在位置a 和b 相比较（ ）A ．装在a 位置时灯会更亮一些B ．装在b 位置时灯会更亮一些C．只有装在a位置才能控制灯的亮灭D．都一样能控制灯的亮灭6．甲乙两灯串联，发现甲灯较亮，乙灯较暗，下列说法正确的是（）A．甲灯电流比较大B．乙灯电流比较大C．甲乙两灯电流一样大D．无法知道哪个电流大7．在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大。
该电路中可能出现的故障是（）A．灯L短路B．灯L断路C．电阻R短路D．电阻R断路8．如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光。
人教版九年级物理全一册《第十五章电流和电路》单元测试卷(含答案)
人教版九年级物理全一册《第十五章电流和电路》单元测试卷（含答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．自动洗衣机上有三个触摸开关，当闭合总开关时，洗衣机处于待机状态，当闭合洗涤开关时，电动机带动滚筒工作：当洗涤结束后，闭合烘干开关自动进行烘干衣服。
下列电路图符合上述要求的是（）A．B．C．D．2．如图所示，用丝绸摩擦过的玻璃棒接触不带电的验电器金属球，金属箔张开，下列有关说法正确的是（）A．用丝绸摩擦过的玻璃棒创造了电荷B．玻璃棒和验电器都带负电荷C．电子从验电器转移到玻璃棒D．若用该玻璃棒靠近某轻质小球时互相吸引，该小球一定带负电3．如图甲所示，验电器A带负电，B不带电。
用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（）A．正电荷移动方向由A到BB．电流方向由B到AC．电流方向由A到BD．正电荷移动方向由B到A4．如图所示的电路中，若要使L1和L2两只灯泡组成并联电路，开关的断开与闭合情况是（）A．S1、S2断开，S3闭合B．S1、S3闭合，S2断开C．S1、S2、S3都闭合D．S1、S3闭合，S2断开5．如图所示的电路中，当开关S1，S2闭合时，电流表A1的示数为0.5A，电流表A2的示数为0.2A。
下列说法正确的是（）A．S1、S2闭合时，R1、R2并联B．S1，S2闭合时，通过电阻R1的电流为0.5AC．S1，S2闭合时，电流表A1测量的是R1的电流D．开关S2断开时，电流表A2示数为0.2A6．如图，验电器甲带负电，箔片张开一定的角度，乙不带电，用一根带绝缘柄的铜棒连接两验电器，则下列有关判断正确的是（）A．负电荷运动方向为甲→乙，乙箔片张角增大B．电流方向为甲→乙，甲箔片张角减小，乙箔片张角增大C．正电荷运动的方向为乙→甲，电流方向乙→甲D．甲箔片上带负电，所以铜棒中无电流7．小明同学按如图连接好电路，闭合开关后发现，两灯泡不亮，然后他拿来一根导线直接连在甲灯泡两端，此时两灯泡仍不亮，于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来，根据以上现象可以推断出下列哪个结论是正确的（）A．甲灯泡断路B．乙灯泡断路C．乙灯泡短路D．甲灯泡短路8．用与丝绸摩擦过的玻璃棒，去靠近悬挂的轻质小球，发现小球被排斥，则小球（）A．一定带负电B．一定不带电C．一定带正电D．可能带正电，也可能带负电9．在“组成串联电路”的学生实验中，如图，当将开关闭合时，灯L1、L2均不亮。
人教版九年级物理全一册《第十五章电流和电路》单元测试卷(带答案)
人教版九年级物理全一册《第十五章电流和电路》单元测试卷（带答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图a为中性原子，由粒子b、c构成，粒子b带正电，则c是（）A．质子B．中子C．电子D．原子核2．在图中a、b、c、d四个圆圈中有三个相同的灯泡，一只电流表，闭合开关S后，三个灯泡正常发光，电流表示数正常，则（）A．a、b、c为灯泡，d为电流表B．a、b、d为灯泡，c为电流表C．a、c、d为灯泡，b为电流表D．b、c、d为灯泡，a为电流表3．下列属于电源的是（）A．电池B．电压表C．电阻D．开关4．2023年3月30日，长征二号丁运载火箭在太原卫星发射中心点火起飞，顺利将宏图一号01组4颗卫星送入预定轨道，发射任务取得圆满成功。
成为国际首创车轮式卫星编队，全天候对地观测。
下列说法正确的是（）A．火箭加速升空的过程中，火箭的机械能保持不变B．火箭加速升空的过程中，火箭的动能转化为重力势能C．火箭选用液态氢作燃料、是因为液态氢具有较小的热值D．火箭外壳材料应具备耐高温、绝缘、防辐射、耐摩擦等优良的性能5．如图所示，验电器甲带正电，乙不带电，现用带有绝缘手柄的金属棒把甲和乙连接起来，发现甲金属箔张角变小，乙金属箔张开，则下列说法不正确的是（）A．验电器金属箔张开是因为它们带同种电荷B．金属棒中瞬间电流的方向从甲流向乙C．电子从乙移到甲，两个验电器都带正电荷D．电子从乙移到甲，所以甲带负电，乙带正电6．两只灯泡连接在由一个电源供电的电路中，用电流表测得通过灯泡L1电流为0.2A，通过灯泡L2的电流为0.2A，下列关于该电路的说法正确的是（）A．两只灯泡一定是串联B．两只灯泡一定是并联C．取下一个灯泡，闭合开关，另一个还发光，则两只灯泡一定是并联D．用导线接到电源两端，闭合开关，发现两灯都熄灭，说明这两只灯泡并联7．如图所示，下面描述中不正确的是（）A．开关S1、S2都闭合时，三个灯泡并联B．只闭合开关S1时，灯泡L2、L3并联C．开关S1、S2都断开时，三个灯泡串联D．只闭合开关S2时，灯泡L1、L2都不能发光8．如图是物理课本中关于“两种电荷”中“动手动脑学物理”部分内容的截图。

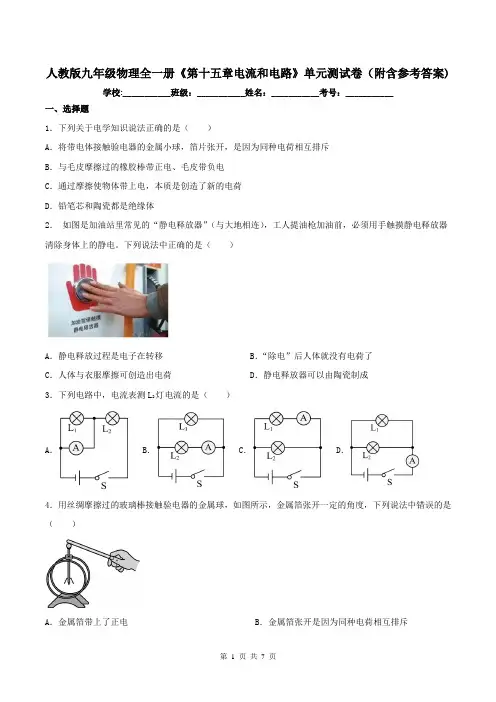

人教版九年级物理全一册《第十五章电流和电路》单元测试卷(附含参考答案)
